При возведении цокольного этажа внутри контура фундамента достигается комплексное решение нескольких задач. Прежде всего, это обеспечивает возможность прокладки коммуникационных труб в здании, которые можно укрывать в слое грунта.

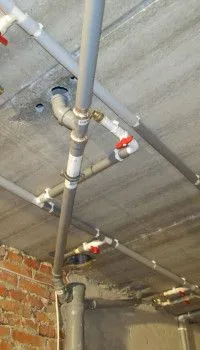

Вполне логично, что и оборудование, к которым эти вводы должны присоединяться, располагают именно в этой части дома. Однако под технические помещения достаточно отвести всего 20м2 площади, а остальное пространство можно использовать, устроив в нём помещения самого разного назначения: от жилых комнат – до сауны.

Именно от предполагаемого варианта эксплуатации и зависит, какими должны быть стены для цокольного этажа. Как они устроены, куда опираются, чем изолируются и какими материалами отделываются? Об этом и многом другом, будет рассказано далее. В дополнение к теории, рекомендуем к просмотру видео в этой статье: «Утепление стены цокольного этажа».

1. Как возводят и куда опирают цокольные стены
2. Принцип подбора стенового материала
3. Высота и заглубление стен
4. Изоляция и отделка
5. Как утеплить вертикальные поверхности снаружи
6. Внутренняя отделка, с утеплением и без

Как возводят и куда опирают цокольные стены

При наличии проекта, задаваться вопросами о конструкциях стен, материалах их возведения, защиты и отделки, нет необходимости, так как все ответы на них есть в рабочей документации. Эти вопросы волнуют в основном тех людей, которые отстраивают и облагораживают дом своими руками.

Хотя даже в первом случае, владелец участка является заказчиком, и именно ему предстоит осуществлять контроль, и принимать работу, выполняемую наёмными строителями. Поэтому, хотя бы поверхностное знание технологий отнюдь не помешает.

Принцип подбора стенового материала

Устройство стен цокольного этажа имеет две принципиально разных конструктивных схемы. Первый вариант – это когда они опираются на готовый фундамент: плитный или ленточный (см. Ленточный фундамент с цокольным этажом: обзор технологий). В этом случае, они воспринимают гораздо меньшие нагрузки, и могут быть возведены из любого стенового материала, за исключением силикатного кирпича, газосиликатных и пеноблоков.

Эти материалы не рекомендуется применять для возведения заглубляемых стен каждый по своей причине. В основном, это нежелательное взаимодействие извести, содержащейся в материалах, с влажным грунтом, и недостаточная прочность, необходимая для того, чтобы выдержать внешнее его боковое давление.

Внимание! Если уж использовать мелкие блоки, то с зольным или полистирольным наполнителем. Важно только при покупке материала убедиться, что продавец вам предлагает не теплоизоляционный, а конструкционный вариант, марка плотности которого не меньше D 400, а марка прочности на сжатие, не меньше В1,5. Стены из мелкоштучных блоков должны опираться на готовый фундамент – самостоятельным фундаментом такая кладка служить не может!

Ко второму конструктивному варианту относятся стены, которые одновременно выполняют функцию фундамента. В этом случае, они могут быть возведены только из монолитного железобетона, бутобетона, полнотелого глиняного кирпича, или сборных стеновых блоков ФБС (см. Фундамент цокольного этажа из ФБС: все конструкционные варианты).

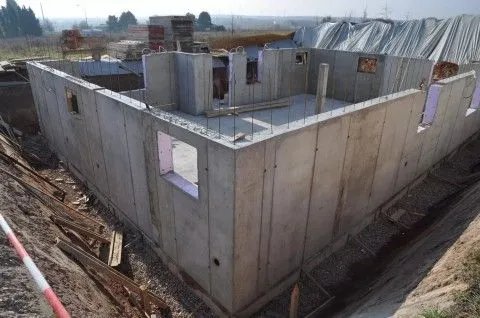

Цокольный этаж: пол и стены монолитные

Из мелкоштучных материалов, и в первом, и во втором случае, можно применять только керамический полнотелый кирпич. Разница состоит в том, что когда кирпичная стена является ленточным фундаментом, кладку в её нижней части обязательно уширяют.

То есть, если основная кладка будет в 1,5 кирпича, то в подошвенной части стены должно быть не менее 2,5 кирпича. Когда кладка ведётся по готовому фундаменту, выполнять такое уширение не требуется.

Итак:

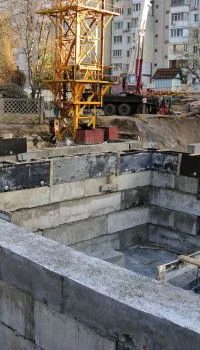

• ФБС – это крупноразмерные бетонные блоки без внутреннего армирования, так же, как и кирпич, они могут служить и фундаментом, и чисто стеновым материалом. Если грунт на участке нестабильный – а тем более, когда есть угроза поднятия грунтовых вод, их укладывают не по грунту, а по сборной или монолитной фундаментной ленте, либо плите.

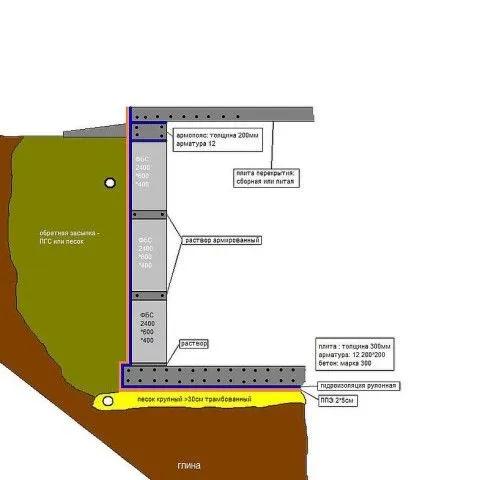

• При возведении цокольных стен, материалы могут и комбинироваться. Например: из ФБС выкладывают заглубляемую часть стен, связывают её монолитным армопоясом, а в наземной части ведут кирпичную кладку. Ещё один вариант: из ФБС выставляют углы здания и участки, к которым будут примыкать внутренние стены.
• Образовавшиеся промежутки либо закладывают кирпичом, либо ставят опалубку, каркас, и производят монолитную заливку. Получается и недорого, и быстро, да и на герметизацию стыков между блоками, которые являются в таких стенах самым слабым звеном, уходит меньше сил и времени. Собственно, из-за этого подобные комбинации и производят.

Обратите внимание! Если уж отдавать предпочтение монолитному варианту, то тогда лучше предусмотреть монолитным весь этаж – то есть, сначала устраивается плитный фундамент. В процессе его заливки производится закладка вертикальной арматуры, которая затем будет связана поперечными прутами, и замоноличена стенах.

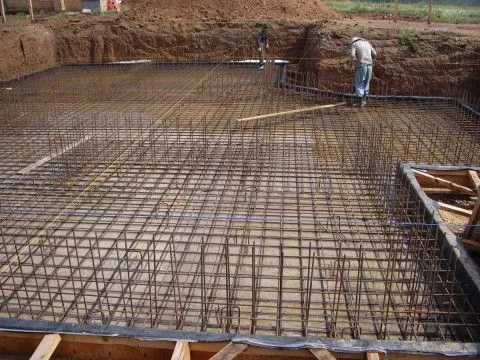

Выпуски арматуры под стены в плитном фундаменте

• Подобное армирование стен цокольного этажа даёт наибольший запас прочности, и намертво связывает между собой горизонтальные и вертикальные конструкции.Цена такого варианта достаточно высока, но он является самым надёжным и герметичным, что особенно ценно в условиях повышенной влажности грунта.
• Не считая высокой стоимости, единственный недостаток монолитных стен заключается в том, что на окончательное затвердевание бетона требуется много времени, прежде чем его можно будет нагружать. А ведь каждый хочет успеть выстроить дом и подвести его под крышу за лето.
• На этот случай есть прекрасная альтернатива – дырчатые блоки со сквозными пустотами, которые можно использовать в качестве неснимаемой опалубки. Выпуски арматуры, предусмотренные в плитном или ленточном фундаменте, пропускаются сквозь вертикальные каналы блочной кладки, после чего в них производят заливку бетона.

За счёт стационарной опалубки, которая тоже имеет определённые запас прочности, на стены можно буквально через несколько дней укладывать плиты перекрытия. К тому же, при её использовании значительно уменьшается объём заливаемой бетонной смеси.

Все эти нюансы позволяют не только сократить сроки строительства, но и получить ощутимую экономию. Поэтому целесообразность применения сборно-монолитных технологий налицо.

Высота и заглубление стен

Высота стен, независимо от уровня их заглубления, должна быть предусмотрена в соответствии с общими требованиями по высоте потолков в жилых зданиях. То есть минимум это должно быть 2,5м. Но учитывая, что для водопроводных труб, вентиляционных коробов и прочих коммуникаций, которые, как на фото снизу, прокладываются под потолком, требуется определённое пространство, высоту стен жилого подвала предусматривают 2,8м-3м.

К тому же, из-за слабого естественного освещения, в таких помещениях чаще всего делают подвесные потолки с встроенными светильниками, под которыми можно спрятать и те же трубы.

Итак:

• Когда стены заглубляются по всей высоте – то есть, строится полноценный подвал, то их верхняя отметка должна быть минимум на 15 см быть выше отметки грунта. Если же стены первого этажа возводятся из древесины, либо обшиваются натуральной доской, то по правилам, это расстояние должно быть увеличено до 25 см.
• У цокольного этажа, высота заглубляемой части равна – или же меньше наземной части стен. Соответственно, цоколь может возвышаться над землёй достаточно высоко. А вот решать, на какую именно отметку целесообразно выполнить заглубление, следует исходя из отметки, до которой промерзает грунт.
• Что по этому поводу говорят нормативы? Всё зависит от типа грунта, а так же взаиморасположения уровней его промерзания и залегания грунтовой воды (см. Глубина залегания грунтовых вод: методы определения). Когда они накладываются друг на друга, вода, находящаяся в грунте, превращается в лёд, а при оттаивании по весне, грунт начинает пучить.
• Только три вида грунтов не подвержены морозному пучению: крупные гравелистые пески, крупнообломочные и скальные грунты. Фундаменты в них можно закладывать вне зависимости от уровня промерзания.
• Для песков, супесей и суглинков, глубину заложения фундаментов в проектируемом строительстве рассчитывают по формуле, где нормативный показатель умножается на коэффициент теплового режима, который для  отапливаемых зданий равен 1,1. То есть, для района с нормативным промерзанием 1,5м, расчётное промерзание составит 1,5*1,1=1,65м.
• Когда линия УГВ находится на одном уровне, или выше этого показателя, то к расчётному уровню промерзания прибавляется два метра. Несложный подсчёт показывает, что фундамент, который мы привели в пример, нужно заглублять на 3,65м – а это, как вы понимаете, могут быть только сваи. Соответственно, в таких гидрогеологических условиях, о подвале или цокольном этаже речь не может идти вообще.

Плитный фундамент является основанием для устройства пола

Когда грунтовая вода находится ниже расчётного уровня плюс 2м, то фундамент можно закладывать в соответствии с нормативным промерзанием. Но лучше всего опустить его подошву хотя бы на 10 см ниже этого уровня.

Если фундамент ленточный, то полы цокольного этажа устраивают по грунту. Плитный фундамент – и в этом ещё одно его преимущество, сам по себе является готовым основанием для напольного покрытия.

Надеемся, что инструкция, представленная в первой части нашей статьи, прояснила для вас многие вопросы, касающиеся конструктивных нюансов цокольных стен. Далее мы перейдём ко второй части, в которой пойдёт речь об их изоляции и отделке.

Изоляция и отделка

О выборе стенового материала мы поговорили – теперь давайте разбираться, как обеспечить цокольным помещениям комфортный микроклимат и достойный интерьер. Даже самая шикарная отделка стен цокольного этажа внутри быстро утратит внешний вид, если не сделать гидроизоляцию снаружи (см. Гидроизоляция цокольного этажа: материалы, их особенности и способы нанесения). К тому же, из-за увлажнённых конструкций в помещениях постоянно будет чувствоваться сырость.

Как утеплить вертикальные поверхности снаружи

Как, и какими материалами выполняется изоляция конструкций от влаги, вы можете узнать, прочитав статью, полностью посвящённую данной теме, которая есть на нашем сайте. Здесь же мы больше уделим внимание такому этапу, как утепление стен цокольного этажа – хотя от гидроизоляции оно практически неотделимо.

Если изоляция от влаги обязательно должна быть произведена снаружи, то утепление можно сделать и изнутри, а при необходимости, можно даже и с обеих сторон. Это уже зависит от глубины на которую промерзает грунт, а так же способа которым будет выполняться внутренняя отделка стен цокольного этажа.

• На картинках сверху, мы видим, что и наружное, и внутреннее утепление производится плитным пенополистиролом. Это действительно достойный вариант, особенно когда речь идёт о наружном утеплении – ведь ППС не подвержен гниению, как, допустим, минеральная вата.
• Тем не менее, даже такой утеплитель, нужно укрывать пароизоляционной мембраной, чтобы он не соприкасался напрямую с грунтом.
• Через стыки плит может проникать влага, добираясь до вертикальной гидроизоляции. Если же её там вовсе не окажется, сами понимаете, к чему это приведёт. Поэтому то, что вы видите на фото сверху, неправильно. Делать нужно так, как показано ниже.

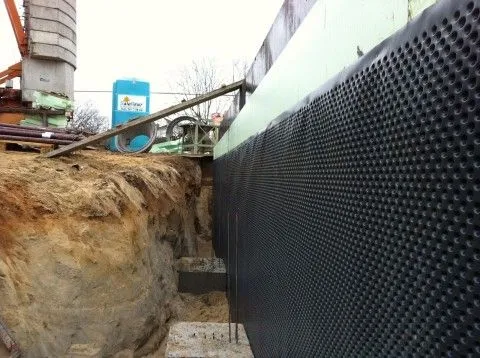

Утеплитель должен быть укрыт мембраной

Утепление стен цокольных этажей снаружи, может быть выполнено так же не плитным, а пенным материалом: пеноизолом, пенополиуретаном, полимочевиной. Последний вариант в большей степени даже обладает гидроизоляционными свойствами, поэтому его можно наносить как непосредственно на стены, так и поверх плитного утеплителя.

Он образует бесшовный эластичный слой, и может соприкасаться с грунтом. Им так же можно выполнить и утепление отмостки, что мы и видим на одной из приведённых ниже фотографий.

В особой защите нуждаются стены, возведённые из кирпича или мелких блоков. Хоть кладочные швы между ними и заполнены раствором – даже с гидрофобными добавками в составе, всё равно они остаются уязвимы для влаги. Поэтому, самой надёжной защитой кладки является штукатурка стен цокольного этажа, выполняемая гидроизоляционным раствором.

В этом случае, утепление лучше всего выполнить внутри помещений. При этом выбор материалов, которые для этой цели можно использовать, гораздо больше, и зависит он от того, какая отделка стен внутри цокольного этажа будет выполняться.

Внутренняя отделка, с утеплением и без

Если говорить о необходимости внутреннего утепления, то опять же, под номером один здесь плитный материал, так как его можно не только заложить в обрешётку под каркасную обшивку, но и произвести поверх него оштукатуривание. Просто в этом случае, материал нужно приобретать определённой жёсткости, специально предназначенный под штукатурку.

Это не только ЭППС, но и минвата – да и сама штукатурка, выполняемая по утеплителю, может быть тёплой. В ней, в качестве наполнителя, содержатся гранулы пеностекла или перлита, которые сами по себе являются материалами с высокими теплоизоляционными показателями.

За счёт достаточно крупной фракции наполнителя, на стенах получается очень даже красивая фактура, которую вы можете видеть на фото выше. Тёплые штукатурные системы чаще всего используют для фасадов, в том числе и для отделки наземной части цоколей, но эту технологию можно применять и внутри.

Для закладки в обрешётку, по которой монтируют такие материалы как: гипсокартон, фанеру, вагонку, различные варианты деревянных и композитных панелей, можно использовать не только плитную, но и листовую или рулонную теплоизоляцию. Если это минеральная вата, то лучше всего брать базальтовый вариант.

• После закладки в обрешётку, поверх неё обязательно нужно монтировать пароизоляцию в виде полиэтиленовой плёнки или фольги. Избавить от необходимости выполнения этой работы, может минвата с уже готовым заводским фольгированным покрытием.
• Как вариант, можно взять материал  нового поколения, изготовленный на основе вспененного полиэтилена, который имеет одностороннее покрытие фольгой. Данный вид утепления наиболее предпочтителен в том случае, если в вашем цокольном этаже будут располагаться такие помещения, как санузлы, сауна, прачечная с сушкой белья, бассейн.
• Такие же утеплители, только с двухсторонним фольгированием, используют и в устройстве  тёплых полов, которые в цокольном этаже – в зависимости от назначения помещений, могут быть как дополнительным, так и основным вариантом отопления.

Что касается внутреннего оформления, то оно производится по тем же принципам, что и любое другое помещение – то есть, в соответствии с его назначением. Естественно, что при мокром или влажностном режиме эксплуатации, отделка стен в цокольном этаже должна выполняться влагостойкими материалами: плиткой, композитной древесиной, виниловыми обоями, пластиком, силиконовой краской. В остальных случаях, это может быть всё, что ваша душа пожелает: от бумажных обоев – до мягких панелей.
