Особенности ленточного фундамента из ФБС и пошаговая инструкция по монтажу

Фундаментные блоки строительные (ФБС) широко используются в жилом и коммерческом строительстве.

Такие фундаменты представляют собой прекрасную альтернативу монолитным структурам, которые формируются путем заливки бетонной смеси в выемки и использования опалубки. Применение блоков ФБС позволяет существенно ускорить выполнение строительных работ, не ущемляя при этом прочности и надежности ленточного фундамента.

Применение ФБС позволяет существенно ускорить выполнение строительных работ без ущерба прочности и надежности ленточного фундамента.

• Что представляет собой такое основание?
• Область применения
• Устройство и конструктивные особенности
• Рекомендации по выбору материала
• Расчет количества рядов
• Пошаговая инструкция по монтажу
  • 7.1 Земляные работы
  • 7.2 Устройство подушки
  • 7.3 Обустройство подошвы
  • 7.4 Укладка блоков
  • 7.5 Создание армопояса
  • 7.6 Обустройство гидроизоляции
• Практичные рекомендации по строительству
• Полезное видео
• Заключение

Что представляет собой такое основание?

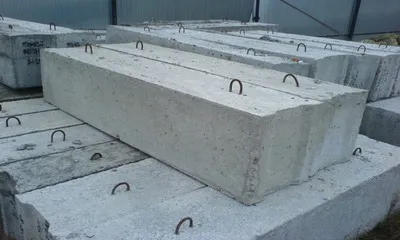

Фундаменты из железобетонных блоков имеют сборную конструкцию. Их создают методом кладки готовых блоков ФБС, между которыми наносится слой цементного раствора.

Изделия выпускаются в различных типоразмерах:

• толщина может варьироваться в пределах 200-600 мм с шагом 100 мм;
• стандартные номиналы длины – 880, 1180, 1780 и 2380 мм;
• высота блоков ФБС составляет от 280 до 580 мм.

Фундаментные конструкции сборного типа, изготовленные с использованием этого материала, являются универсальными. Их можно возводить на грунтах различных типов: скалистых, песчаных, глинистых.

Важно! Если работы выполняются на рыхлых и неустойчивых почвах, под фундамент дополнительно укладывается железобетонная подошва, которая увеличивает площадь основания и позволяет более равномерно распределить нагрузку по поверхности грунта.

Применение блоков ФБС при строительстве ленточных фундаментов целесообразно по нескольким причинам:

• Быстрый монтаж. Железобетонные блоки укладываются при помощи автокрана, благодаря чему строительные работы могут быть выполнены в течение 1-2 дней.
• Низкая трудоемкость работ. При использовании ФБС не требуется привлекать большое количество рабочего персонала, тратить дополнительное время на подготовку значительных объемов цементно-песчаной смеси.
• Долговечность. Фундаментные блоки, изготовленные в заводских условиях, строго соответствуют требованиям ГОСТ. Это дает сборным фундаментам весомое преимущество перед монолитными, при строительстве которых могут быть допущены ошибки в процессе расчета пропорций компонентов бетона.
• Высокая несущая способность. Конструкции из ФБС способны выдерживать значительные нагрузки, что делает их пригодными для возведения не только частных домов, но и тяжелых многоэтажных построек.

К недостаткам относятся:

• конструкции из железобетонных блоков требовательны к качеству теплоизоляции;
• ФБС не всегда может использоваться на пучинистых и переувлажненных грунтах;
• под основания необходимо укладывать специальную железобетонную подошву.

Область применения

Ленточные основания из ЖБ блоков используются в случаях, когда применение других видов фундаментов (свайных, монолитных, столбчатых) нецелесообразно, невозможно или экономически невыгодно.

Такие конструкции оптимально подходят для проведения строительных работ в зимний период.

В таких условиях обустройство обычных монолитных фундаментов затрудняется из-за низких температур, при которых бетонная смесь гораздо дольше схватывается и затвердевает.

Фундаменты из блоков ФБС могут устанавливаться только на участках, где возможен проезд автомобильного подъемного крана.

Справка! Если нет возможности расположить спецтехнику в непосредственной близости к стройплощадке, используются основания других типов – например, монолитные.

Устройство и конструктивные особенности

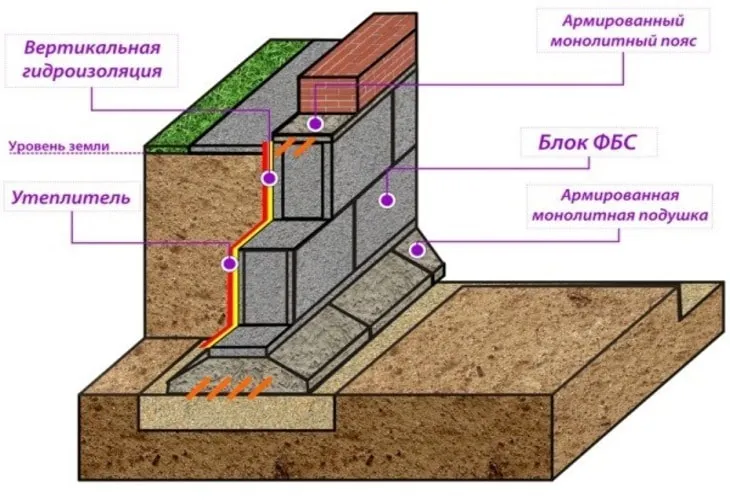

Конструкция железобетонных фундаментов данного типа состоит из нескольких элементов помимо самих блоков ФБС:

• Песчано-гравийная подушка. Располагается на дне траншеи, служит для равномерного распределения нагрузки и качественного дренажа;
• Железобетонная подошва. Сборные конструкции имеют поперечное сечение трапецеидальной формы и увеличенную площадь основания в сравнении с блоками ФБС. Используются для повышения несущей способности фундамента и защиты от просадок.
• Армированный пояс. Представляет собой слой бетона в верхних частях фундамента из ФБС. Непосредственно на армопоясе в дальнейшем возводятся несущие стены здания.
• Тепло- и гидроизоляция. Эти материалы укладывают вдоль боковых частей железобетонных блоков. Их основные функции – предотвратить разрушение конструкций из-за воздействия грунтовых вод, атмосферных осадков и резких перепадов температур.

Рекомендации по выбору материала

Основным критерием выбора стройматериала является размер блоков. Конкретные значения длины, ширины и толщины изделий определяют, исходя из специфики проекта возводимого здания и расчетной нагрузки на фундаментную конструкцию.

Непосредственно в процессе покупки материала следует провести визуальный осмотр, убедиться в отсутствии видимых дефектов:

1. трещин, больших сколов;
2. повреждений в точках крепления металлических петель.

Также у поставщика ФБС блоков следует запросить сопроводительную документацию и сертификаты, подтверждающие высокое качество изделий.

Расчет количества рядов

При возведении ленточных фундаментов из ФБС блоки в большинстве случаев укладываются в несколько рядов (не менее двух).

Точное их количество определяется с учетом множества факторов:

• свойств материала, из которого будут возводиться несущие стены здания (кирпич, камень, монолитные панели);
• характеристик почвы: ее рыхлости, плотности, глубины промерзания, уровня расположения грунтовых вод;
• количество этажей здания: чем выше постройка, тем прочнее должно быть основание, и тем больше рядов ФБС необходимо укладывать при строительстве фундамента.

Внимание! По ширине блоки всегда укладывают в один ряд. При этом ФБС должны быть шире стен и армирующих поясов. Несоблюдение этого правила является серьезным нарушением строительных норм и может негативно повлиять на несущую способность фундамента.

Пошаговая инструкция по монтажу

Важнейшим этапом строительства фундамента из ФБС является грамотное проектирование.

Такую работу следует поручать профессиональным строителям, экономия на услугах специалистов может привести к серьезным последствиям, вплоть до преждевременного перехода здания в аварийное состояние.

На подготовительном этапе выполняется:

• разработка чертежей;
• проводятся необходимые расчеты;
• составляется четкий план работ.

Непосредственно перед началом строительства необходимо:

• подготовить стройплощадку,
• убрать мусор и лишнюю растительность,
• обеспечить беспрепятственный доступ для заезда спецтехники на территорию.

Земляные работы

Блоки могут укладываться в траншеи или котлован (если в здании планируется обустроить подвал). Ширина траншей высчитывается не по размерам ФБС, а по основаниям монолитных подушек, поскольку они являются более широкими.

Для рытья траншей или котлованов целесообразно использовать спецтехнику, оборудованную ковшом. Ручное выкапывание является гораздо более трудоемким и длительным процессом.

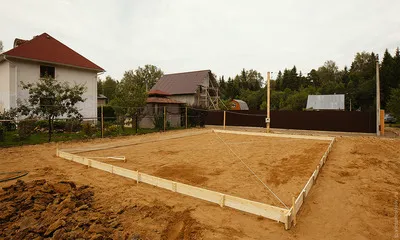

Перед началом земельных работ необходимо выполнить разметку:

1. определить углы здания,
2. обозначить их маяками,
3. между ними протянуть прочный шнур.

Важно! Чтобы избежать неровностей и перекосов, следует пользоваться лазерным нивелиром.

Глубина траншей и котлованов может составлять 1000-1400 мм. Это зависит от количества рядов блоков ФБС, уровня промерзания грунта и других факторов, учитываемых при разработке проекта.

Устройство подушки

Чтобы исключить вероятность проседания фундамента и стен здания, на дне траншей и котлованов обустраивают подушки.

Для их создания используют песок (нижний слой толщиной до 200 мм) и щебень (засыпается поверх песка таким же слоем).

Материалы необходимо засыпать поэтапно, через каждые 10 см нужно утрамбовывать пласты, чтобы придать им необходимую плотность.

Трамбование целесообразно выполнять при помощи специальной виброплиты. Чтобы добиться более качественного уплотнения и ускорить процесс, следует обильно увлажнять материал.

Обустройство подошвы

Подошву, на которой в дальнейшем будут установлены блоки ФБС, можно изготовить двумя способами:

1. из готовых блоков ФЛ;
2. путем создания монолитной конструкции.

Первый способ более простой и менее затратный. Блоки ФЛ чаще используют на плотных малоподвижных грунтах. Изделия размещают поверх подушки, после чего заполняют бетоном швы между ними.

Справка! Строительство монолитной подошвы требует дополнительных затрат материалов, времени и трудовых ресурсов, но такие конструкции незаменимы при строительстве на относительно слабых грунтах с низкой плотностью.

Поверх гравийно-песчаной подушки создают опалубку из обрезных досок, внутри нее размещают арматурных каркас в два уровня (верхний и нижний). Далее опалубку заполняют бетонной смесью, марка которой выбирается индивидуально для каждого проекта.

Когда бетон наберет заданную прочность (1-2 недели), можно приступать непосредственно к монтажу ФБС.

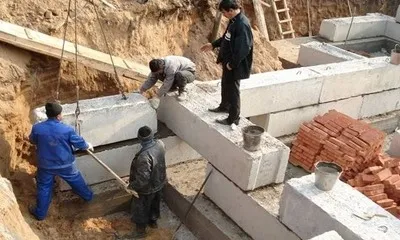

Укладка блоков

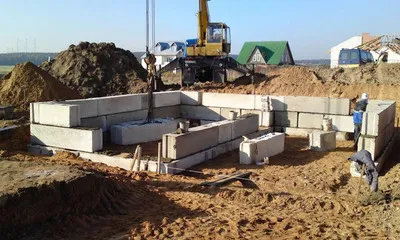

Для установки ФБС используется автокран, поскольку ручная кладка невозможна из-за большого веса изделий (1-2 тонны, в зависимости от размеров).

Блоки укладываются на цементный раствор, которым также заполняют и вертикальные швы между элементами.

Монтаж ФБС начинают с угловых зон. По первым установленным блокам протягивают шнур, который используют для более ровной установки следующих блоков.

Внимание! После укладки каждого элемента необходимо тщательно контролировать его расположение с помощью нивелира.

Создание армопояса

Когда все блоки ФБС установлены по периметру фундамента, необходимо подготовить армирующий пояс. Этот конструктивный элемент служит для упрочнения основания и повышения его прочностных характеристик.

Первый этап – создание опалубки. Для этого поверх блоков ФБС устанавливаются обрезные доски, которые необходимо надежно закрепить между собой.

В опалубке устанавливается арматурный каркас из стальных прутьев толщиной не менее 12 мм. Количество арматуры и размеры ячеек, образуемых продольными и поперечными металлическими стержнями, определяется при разработке проекта. В большинстве случаев устанавливается от 2 до 4 продольных прутьев.

Завершающий этап – заливка бетонной смеси в опалубку. После ее затвердевания деревянный каркас демонтируют.

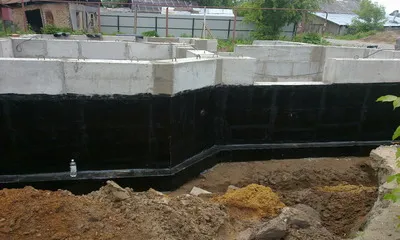

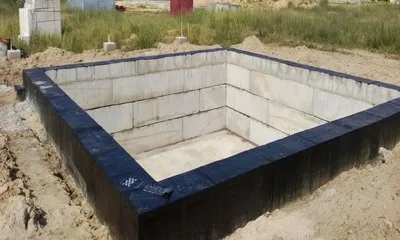

Обустройство гидроизоляции

Железобетонные блоки ФБС чувствительны к воздействию грунтовых и атмосферных вод, поэтому создание гидроизоляционного слоя является обязательным этапом строительства фундамента.

Допускается использование любых подходящих материалов – как рулонных, так и жидких.

Во многих проектах применяются битумные мастики, которые легко наносятся на боковые поверхности блоков и обеспечивают надежную защиту от влаги.

Практичные рекомендации по строительству

Чтобы добиться желаемого качества строительных работ и обеспечить продолжительную эксплуатацию фундамента, следует придерживаться дополнительных рекомендаций:

• Если строительство проводится на вздувающихся грунтах, необходимо использовать блоки ФБС повышенной прочности. Это позволит избежать разрушения фундамента из-за температурных деформаций почвы во время морозов.
• Необходимо контролировать толщину слоя цементного раствора, которым скрепляются между собой отдельные блоки. Этот параметр должен составлять не менее 15 мм.
• При создании армопояса нежелательно делать длительные перерывы и поэтапно заливать бетонную смесь в опалубку. Наилучшие результаты достигаются, когда армирующий пояс обустраивают за один заход.

Полезное видео

Дополнительная информация о тонкостях ленточного фундамента из блоков ФБС в видео:

Заключение

Соблюдение всех технологических норм и требований СНиП, применение качественных материалов и ответственный подход к проектированию фундамента — важнейшие условия длительной и безаварийной эксплуатации здания.

Правильно построенная конструкция из ФБС способна прослужить более 100 лет даже в условиях жесткого морозного климата.

Как рассчитать количество фбс?

Для расчета количества ФБС (Фундаментных блоков с углублением) необходимо выполнить следующие шаги:

1. Определите необходимое количество блоков для всего фундамента, опираясь на проект дома или другого здания, на который будет устанавливаться фундамент.

2. Рассчитайте количество блоков для каждого ряда фундамента, исходя из размеров блоков и ширины ряда. Обычно размеры ФБС составляют 390 мм x 190 мм x 190 мм. Ширина ряда может быть разной в зависимости от условий и требований проекта.

3. Вычислите количество блоков, необходимых для углублений (колодцев) в фундаменте. Размеры и количество колодцев также зависят от проекта.

4. Сложите все вычисленные значения, чтобы получить общее количество ФБС, необходимых для фундамента.

При расчете необходимо учитывать, что ФБС могут иметь различную грузоподъемность в зависимости от их размеров и маркировки. Также необходимо учитывать местные условия, такие как грунтовые и климатические условия, которые могут влиять на выбор и количество ФБС для фундамента.
