Основы процесса проектирования фундаментов

Проектирование оснований и фундаментов

Строительство нельзя просто начать наугад, минуя предварительное проектирование и анализ. Впрочем, фактически можно, но результат будет далеко неудовлетворительным. Даже если речь идет о возведении элементарной конструкции, необходимо начать с её проектной документации, на основе которой будет осуществляться вся последующая работа. Если мы говорим о «проектировании фундамента», то этот этап играет ключевую роль в обеспечении устойчивости здания.

Зачем это нужно?

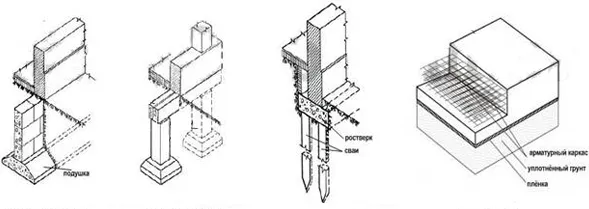

Фундаменты могут быть разные – плитные, ленточные, свайные, столбчатые. У каждого типа– свои особенности, преимущества и недостатки, сфера применения. Соответственно, проектирование свайных фундаментов (на забивных или буронабивных сваях) будет отличаться от проектирования, к примеру, фундамента на винтовых сваях.

Проект составляется для многих целей. Прежде всего, это необходимо для выбора типа основания, подходящего для дома. Выбор проводится с учетом типа здания, его этажности, материалов, из которых будут возводиться стены, перекрытия, крыша. Кроме того, учитывается ландшафт участка, тип почв (грунта) на нем, для этого проводятся геологические изыскания.

Второй момент: расчет фундаментов позволяет закупить точно необходимое количество материалов, рассчитать время, за которое он будет построен, что сокращает затраты на строительство. Поэтому, даже если кажется, что проект дорого стоит, эти расходы полностью оправданы и окупают себя в ходе строительных работ. Экономия на материалах при грамотном проектировании составляет до 40% от бюджета, выделенного на строительство фундамента.

И, конечно же, конструирование фундамента позволяет точно рассчитать максимальную нагрузку на него, а значит, построить действительно надежное основание для дома.

Как уже было сказано выше, в строительстве применяются фундаменты разного типа, и проектирование каждого из них имеет свои особенности.

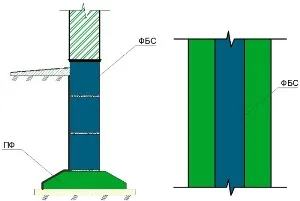

Проектирование ленточного фундамента

Фундамент-ленту чаще используют в малоэтажном строительстве. Ленточные основания относятся к мелкозаглубленным, подходят для строительства зданий и сооружений на сухих, непучинистых грунтах. К преимуществам ленточного фундамента относится распределение нагрузок по периметру проектируемого здания.

Ленточный фундамент и его проектирование начинаются с определения глубины заложения ленты. Эти характеристики зависят от габаритов дома и характеристик почвы и несущего основания. Например, при строительстве небольшого дома, фундамент должен залегать ниже отметки промерзания почвы, на 40 см минимум. Если же строительство ведется на мягком (слабом) грунте, глубина фундамента может достигать и 3 метров. А вот при возведении небольшого легкого здания, например, бани или дачного домика, глубина фундамента может быть небольшой, около 50 см.

Ширина ленты должна, как минимум, равняться ширине несущих стен дома, но рассчитывается, от планируемой нагрузки (вес конструкций и полезной нагрузки). К этому всегда прибавляется вес обстановки, оборудования – всего того, что будет находиться в здании.

Проектирование плитных фундаментов

Плитными называют такие основания, которые выполнены из монолитного железобетона, с площадью, равной площади проектируемого здания. Проектирование плитных фундаментов состоит также из расчетов, в которых учитываются:

• Нагрузки на обрез фундамент с учетом особенностей проекта зданий, условий участка.
• Глубина и характер промерзания почвы.
• Выбор разновидности фундамента (монолит, армированный).
• Выбор соответствующих условиям материалов.
• Расчет глубины фундамента.
• Проектирование дренажной системы.
• Величина сжимаемой толщи грунта.

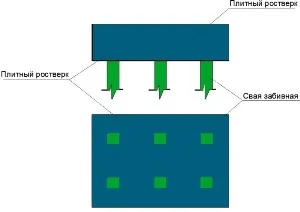

Проектирование свайных фундаментов

Свайными фундаментами называют основания, состоящие из железобетонных или других свай, забиваемых в грунт и соединенных между собой ростверком. Такие фундаменты возводят на слабых грунтах, при строительстве многоэтажных зданий. Проектирование свайных фундаментов – работа, которую может выполнять только опытный инженер-проектировщик, так как непременным условием для проекта является предварительный геологический анализ почвы (грунта). Он необходим для расчета основного параметра фундамента, его несущей способности. А ее можно рассчитать, основываясь на силе сопротивления грунта (расчетное сопротивление грунта R).

При проектировании и расчетах определяются:

• Диаметр свай, глубина их залегания.
• Количество свай, схема их размещения.
• Тип ростверка, его сечение.
• Тип армирования обвязки.
• Расчет устойчивости к нагрузкам на изгиб и продавливание.
• Осадки грунта.

Проектирование столбчатых фундаментов

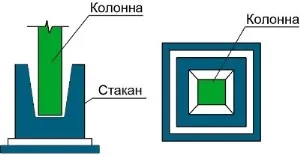

Столбчатые фундаменты обычно применяются в большепролетных промышленных зданиях и сооружениях, например складах цехах и эстакадах. По углам здания и в местах пересечения координационных осей конструируются фундаменты стаканного типа, под теми участками конструкции, где сосредоточена наибольшая нагрузка здания. В столбчатый фундамент (стакан) защемляется колонна каркаса здания, часто на ступени столбчатого фундамента монтируется ригель (ростверк) для последующего монтажа цокольных панелей или стены. В некоторых случаях столбчаты фундаменты используют при проектировании основания под промышленное оборудование.

Проектирование столбчатых фундаментов, необходимо начинать со сбора нагрузок на обрез фундамента. Также в расчетах учитывается вес грунта, находящегося над ступенями стакана.

Как заказать разработку проекта фундамента?

Чтобы заказать проект фундамента необходимо определиться с объектов строительства и его основными параметрами. Проектировщик может проконсультировать Вас по вопросам состава исходной документации для проектирования, поможет найти архивные данные геологии на участок строительства, либо подготовит техническое задание на изыскание.

Компания ООО «АЕГРО» поможет Вам определиться с оптимальной конструкцией фундамента и разработает проект в короткие сроки. Цены на наши услуги Вас приятно удивят.

Получите бесплатную консультацию!

Лицензии и сертификаты

Отзывы

Как остановить осадку фундамента?

Осадка фундамента может быть вызвана различными причинами, такими как изменения уровня грунтовых вод, плохая основа, неудачное проектирование и т.д. Как решить проблему осадки фундамента зависит от причины ее возникновения. Некоторые возможные методы для остановки осадки фундамента включают:

1. Дренаж: Установка системы дренажа вокруг фундамента может помочь контролировать уровень грунтовых вод и уменьшить их влияние на фундамент.

2. Укрепление фундамента: Если осадка вызвана плохой основой, то фундамент может быть укреплен путем установки дополнительных стоек или увеличения размера фундамента.

3. Исправление проектирования: Если причина осадки связана с ошибками в проектировании, то может потребоваться пересмотр проекта и дополнительные строительные работы.

4. Использование грунтовых инженерных конструкций: Грунтовые инженерные конструкции, такие как сваи и микропилоты, могут помочь укрепить фундамент и предотвратить дальнейшую осадку.

В любом случае, решение проблемы осадки фундамента должно быть профессиональным и основываться на осмотре специалистами-инженерами.
