Стаканный фундамент под колонны — установка и гидроизоляция
Благодаря своему уникальному стаканообразному дизайну, данный вид фундамента применяется для установки железобетонных или металлических колонн как круглой, так и прямоугольной формы. Он соответствует требованиям ГОСТ 23972-80 по выбору бетонного типа, строительным материалам и допустимым нагрузкам.
Фундамент стаканного типа – это разновидность столбчатого основания, используется для возведения промышленных зданий большой высоты и широких пролетов по секциям.
Основное преимущество – это возведение в строгом соответствии с ГОСТом и высокая прочность несущей конструкции. Недостаток – это стоимость, но она нивелируется другими техническими характеристиками основания.
Основная задача стаканного фундамента – это передача нагрузки от несущих перекрытий на подушку ленточного основания, причем делается это с помощью железобетонных опор, жестко установленных внутри стакана.
Верхняя кромка колонны также жестко соединяется с ленточной или сборной конструкцией ростверка, который может быть смонтирован даже на большой высоте от уровня почвы.
Где используются стаканные фундаменты
- При возведении колонных промышленных зданий;
- Для обустройства подземных гаражей в несколько ярусов;
- Как несущее основание для мостов, эстакад и высоковольтных линий электропередач;
- Как единственно правильный вариант в соответствии с ГОСТОМ при строительстве машинных залов, конденсаторных и компрессорных в атомной энергетике;
- При монтаже каркасных зданий большой длины на сыпучих почвах с различным расслоением по горизонтальным направлениям;
- Когда нужно обеспечить надежность здания в сейсмически активных зонах;
- Если при проектировании промышленного здания предусмотрены колонны, на которых устанавливаются несущие перекрытия шириной пролета от 6 до 9 метров в соответствии с ГОСТом 23972-80.
Что это такое?
Столбчатый фундамент стаканного типа представляет собой точечное не сплошное основание, забирающее на себя основную нагрузку предполагаемой постройки. Эту нагрузку он распределяет в отдельных местах, в которых будет действовать наибольшее давление.
Данный тип основания — это совокупность сборных бетонных конструкций, расположенных в заранее спроектированных местах в виде «ступеней».

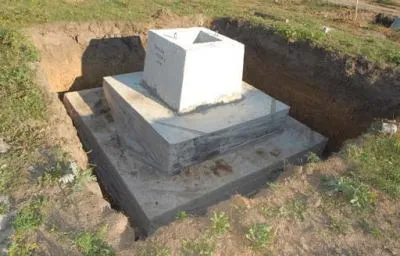

Его форма напоминает трапециевидные ступени, которые постепенно сужаются к верху конструкции.

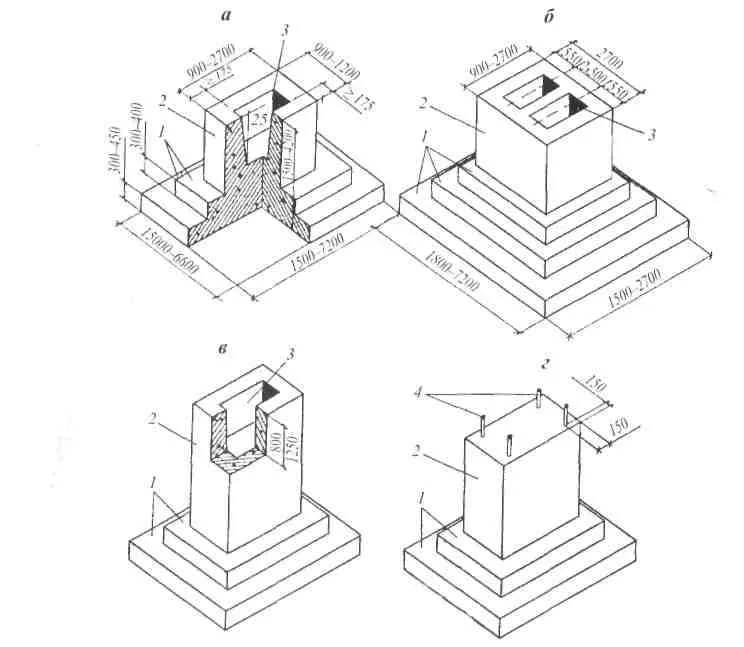

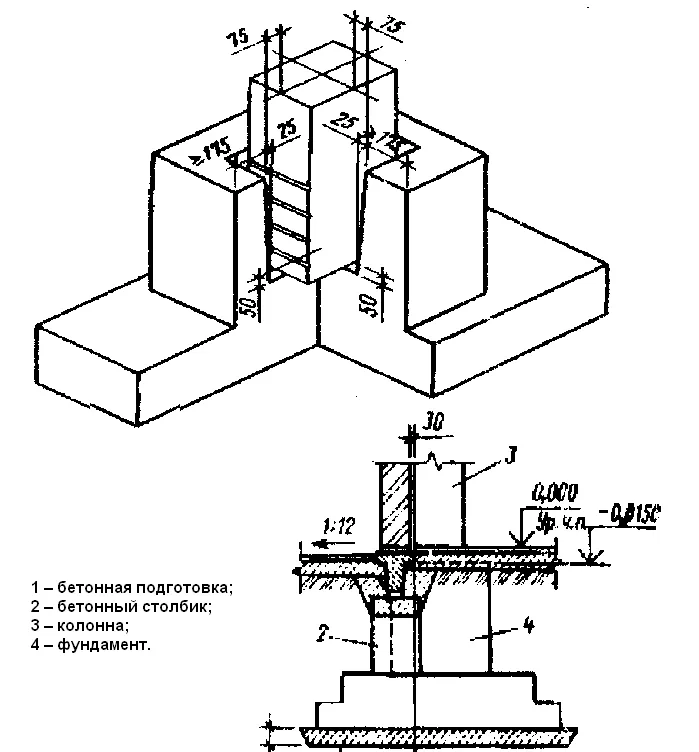

Особенности конструкции такого основания
- Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
- Железобетонного подстаканника в центре плиты;
- Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
- Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.
Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.
Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.
На пучинистых и просадочных почвах использовать стаканные конструкции нельзя через неравномерность воздействия на основания в различных местах.
Применение
Стаканная система используется при строительстве следующих объектов:
- одноэтажные помещения с незначительной массой;
- подземные парковки, склады, машинные отделения на электро- и теплостанциях;
- промышленные объекты — мосты, пешеходные переходы над ж/д дорогой;
- основания опорных столбов СВ;
- отдельно находящихся бетонных или железных опор контактных электросетей на участках ж/д развязок.
Перед монтажом такого фундамента учитываются характеристики строительных материалов для возведения будущих построек, а также грунт. На основе исследований подбирается конкретная серия основания, которую предварительно должны проверить и утвердить государственные проектные организации.
Фундамент стаканного типа: технические требования по ГОСТ 23972-80
- Бетон марки не меньше М200 В2;
- Монтаж конструкций только после достижения необходимой прочности бетона;
- Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
- Жесткое армирование по всем поясам;
- Толщина бетонного слоя вокруг арматуры не менее 3 см;
- Толщина трещин в бетоне не более 0,1 мм;
- Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
- Арматуры в обнаженном виде в основании быть не должно.
Преимущества и недостатки стаканных оснований
- Учитывая, что производятся стаканные конструкции только в заводских условиях по требованиям ГОСТа, они отличаются высокой прочностью и надежностью;
- Можно возвести основание в сжатые сроки;
- Выдерживают большие нагрузки.
Но есть и недостатки таких фундаментов, среди которых – это стоимость изделий, их большая масса и необходимость использования мощной строительной техники.
Ведь стаканные сборные конструкции имеют большую массу и размеры, поэтому тут предусмотрена сложная транспортировка к месту строительства.
Технология возведения стаканных фундаментов

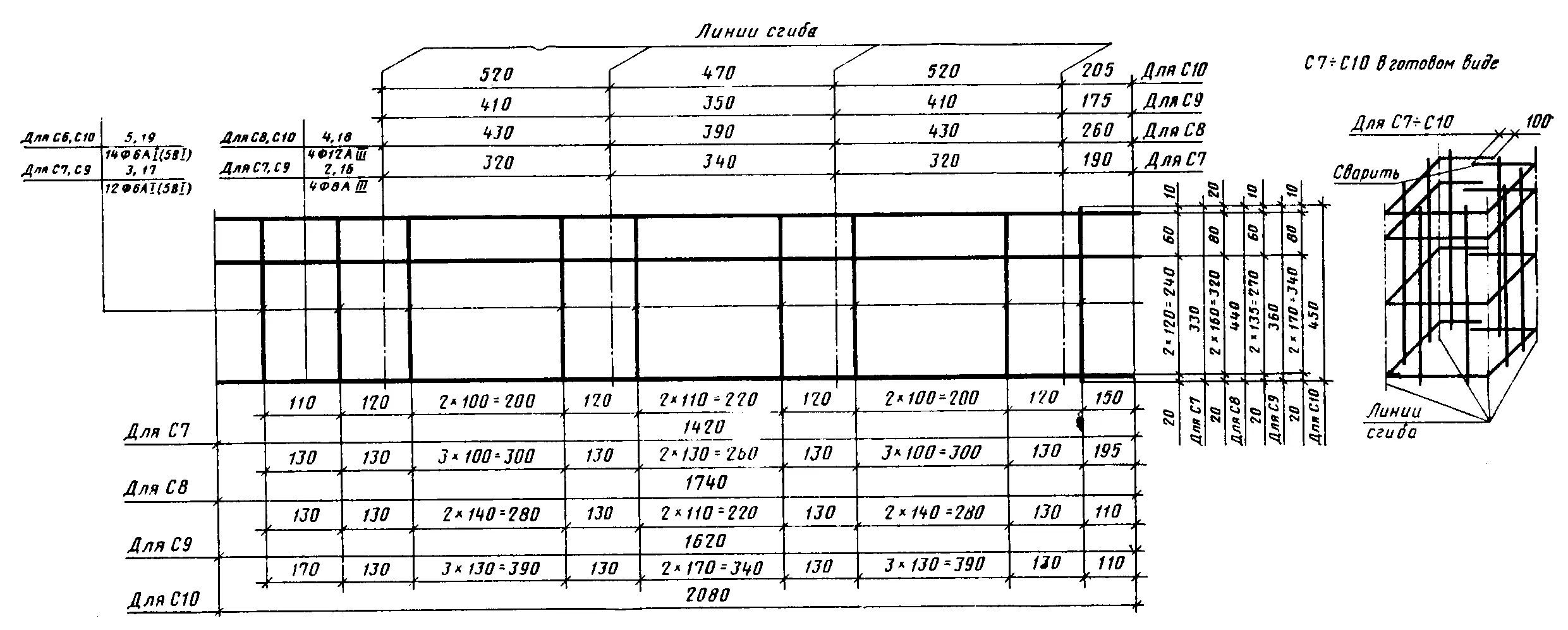

- Расчет отдельных монолитных или сборных плит под будущее основание. Если обратить внимание на разрез такой плиты, то можно обратить внимание на сложную систему арматурных прутьев, опоясывающих плиту и стакан. Каждый элемент арматурной сетки рассчитывается отдельно, как и ширина стакана. А плиты уже имеют стандартные размеры длины, ширины и толщины.
- Подготовка поверхности. Сначала нужно расчистить территорию строительной площадки, провести разметку и выравнивание. Выравнивание делается по той причине, что смещать железобетонные плиты нельзя. Поэтому, поверхность должна быть идеально ровной, допускается смещение не более 1-1,5 градуса по ГОСТу. Если поверхность слишком неровная, тогда допускается подсыпка песком, ее уровень должен составлять не менее30 см выше уровня подошвы основания.
- Проводится разметка осей будущего основания. Для этого на обноске делают монтаж жесткой проволоки или стального троса и делают протяжку по направлению буквенных и перпендикулярных осей. Все точки соединения и разметки четко указаны в проекте такого основания, а также четко указаны длины промежуточных соединительных балок.
- Затем наносятся контуры будущего основания и копаются траншеи на заданную глубину. На дне ям делается песчано-гравийная подушка, увлажняется и трамбуется.

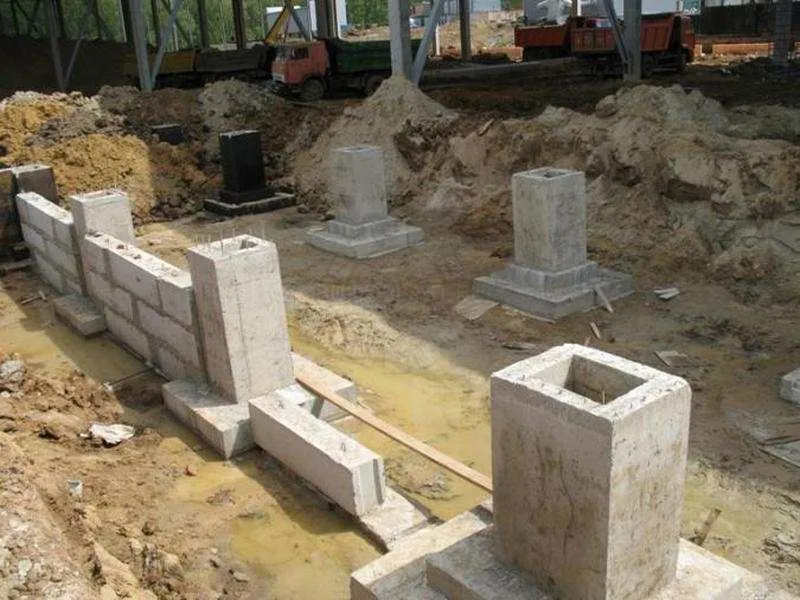

- Когда все подготовительные работы выполнены, начинается монтаж железобетонных блоков. Его делают строго по ГОСТу, соблюдают горизонтальную и вертикальную точность. После монтажа блоков проводят сложное армирование конструкции, причем в открытой плоскости стакана должно быть горизонтальное и вертикальное пересечение прутьев несущей конструкции.
- После установки блоков нужно подождать, пока бетон наберет марочную прочность и потом начинать монтаж столбов для несущих конструкций.

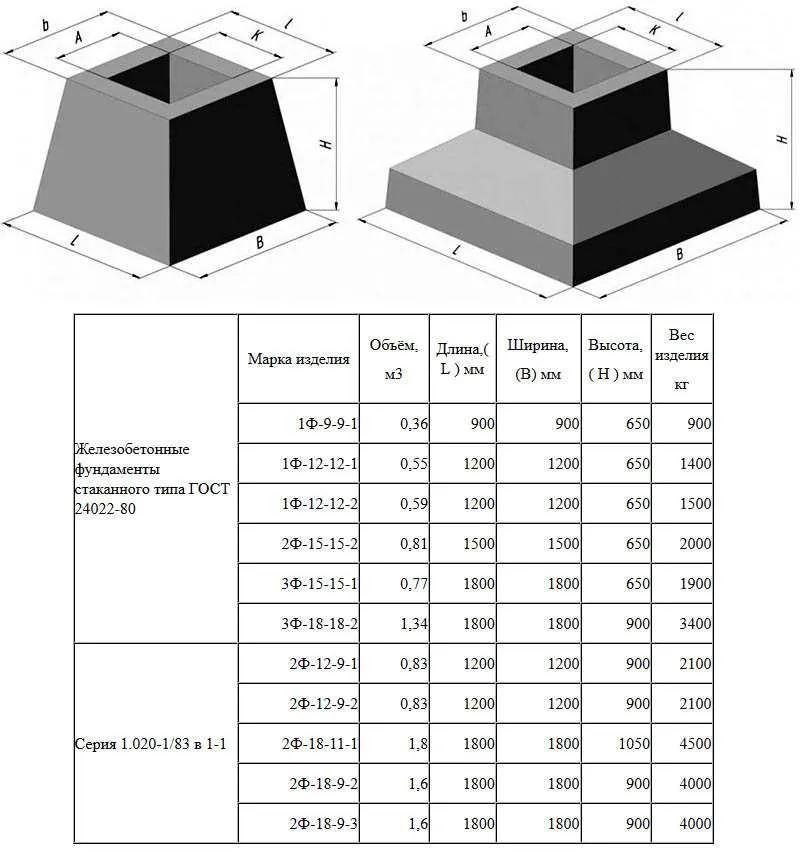

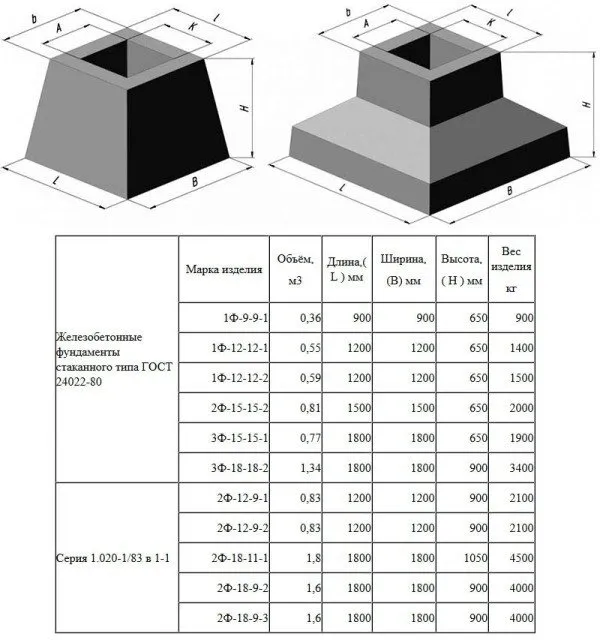

Размеры
Для возведения сборных железобетонных колонн берутся монолитные опорные основания стаканного типа ФЖ-1 и ФЖ-18-м-2. Для первого варианта отверстие стакана должно составлять 30х30 см, а для второго — 70х50 см.
Выполнением расчетов должны заниматься только специалисты. Этот тип фундамента является более серьезным по сравнению с простыми ленточными основаниями.
После проведения соответствующих работ специалист предоставит данные о размерах, количестве стаканов, материалов для изготовления опор, несущих особенностей и прочих нюансах.
Гидроизоляция стаканного фундамента
- Сначала нужно тщательно очистить поверхность фундамента от загрязнений и выровнять с помощью жидкого бетонного раствора;
- Затем на чистую поверхность нанести слой битума или другой водоотталкивающей смазки и подождать несколько часов, пока она высохнет;

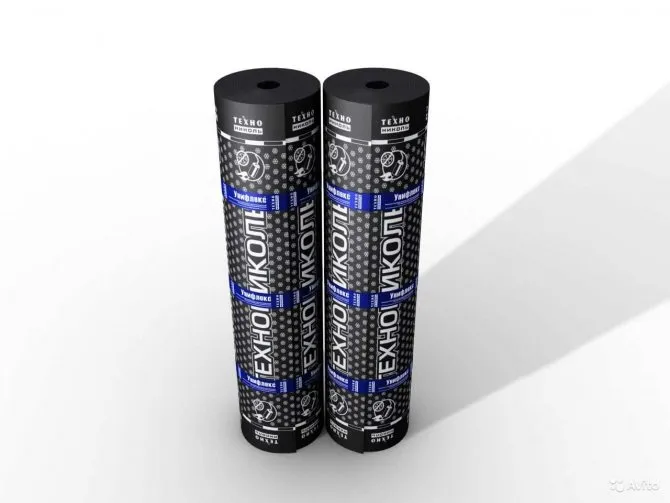

- Поверх битума установить слой рубероида, все соединительные швы герметизировать мастикой или жидкой смолой;
- В некоторых случаях допускается покрывать гидроизоляцию в несколько слоев, особенно если грунт отличается высоким уровнем залегания грунтовых водяных горизонтов.
Пошаговая инструкция строительства монолитного фундаментного стакана
Если человеку хочется создать монолитный фундамент с нуля, то следует воспользоваться следующей технологией:
- Выкопать котлованы, сделать ровным дно. Уложить и утрамбовать песчано-гравийную подушку.
- Выполнить подбетонку. Иначе говоря залить слой цементного раствора, который предотвратит просачивание бетонного молочка. Важный момент — следует доверить замес бетона опытным строителям. Невозможно собственными усилиями добиться нужной марки.
- На бетонный слой монтировать армированный каркас для последующего обустройства стакана. Их крепление происходит с помощью сварки или связки проволокой (зависит от маркировки выбранной стали).

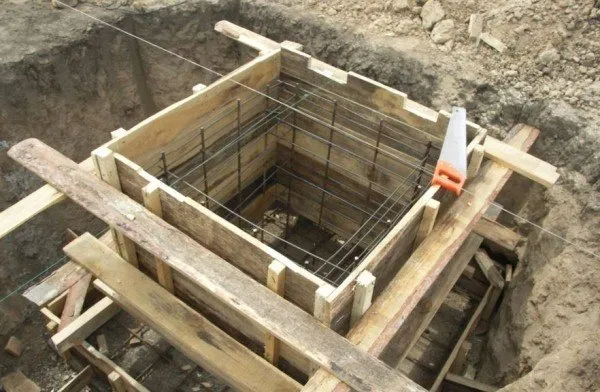

- Вокруг каркаса выполнить опалубку. Она должна повторять форму стаканного блока. Если решено установить железные колонны, то вместо пустой ниши внутри конструкции сделать монолитный стакан с вмурованными металлическими анкерами.
- После окончания создания опалубки приступить к заливке бетона. Пузырьки воздуха удалить погружным вибратором. Если проигнорировать данный процесс, то в скором времени основание растрескается.
- После застывания бетона (примерно через три дня) снять опалубку. В течение месяца он будет набирать прочность, поэтому важно правильно ухаживать за ним. Поливать в сухую погоду, укрывать от дождей.
- Когда фундамент окончательно затвердеет, засыпать землей пространства и установить колонны. Монтаж этих элементов идентичен вышеописанному процессу.
