Изготовление стаканного фундамента своими руками — подробная инструкция

Использование анкеров при укладке опор

Для создания фундамента под металлическую колонну используются анкерные болты, которые закрепляются в самой опоре. Эти анкеры прямо укладываются в материал опоры. Процесс укладки должен осуществляться под строгим контролем с точным выставлением позиции. Приемлемое отклонение составляет около 2 мм. Если вам интересен стаканный фундамент, данный метод может быть весьма полезным при установке металлических конструкций.

Все анкера устанавливаются на осях и крепятся на самом верху опалубки. Важным этапом является контроль над установкой таких болтов. Должна контролироваться высота положения. Для этого используют шаблон или кондуктор. Он помогает правильно установить все болты. Шаблон – специальная рама, которая сделана из металла или дерева. В ней находятся специальные гнезда для прикрепления болтов. Также на ней находятся специальные риски, с помощью которых она крепится на опалубке к осям по всей опоре.

Не так давно анкерные болты начали помещать в колодцы, которые оставляют в конструкции и заделываются уже после всей установки. Анкера больших размеров и со значительным весом укладывают в опорах под очень высокие постройки (их используют под колонны промышленных зданий). Чтобы их удержать, делают некие приспособления. При установке таких устройств используют каркасы, которые используют для поддержки шаблонов с анкерными устройствами в необходимом положении при заливании бетонной смеси, и шаблоны, которые используют для прикрепления анкеров.

Устройство анкера очень сложное в установке. Крепления производятся с высокой точностью и делаются очень надежно. При укладке именно замеры и разметка считается самой сложной задачей. Для надежности и большей точности изготавливают специальные шаблоны, которые называют кондукторами. Это по своей сути такие приспособления в виде рам, которые делают из металлических отрезков. На этой раме точно проведены оси, сделаны отверстия для разметки будущих креплений. Если в работе будут использовать легкие болты, то такой кондуктор можно изготовить из дерева.

Расчет металлической колонны должен быть точным. Такие сооружения являются очень крепкими, и в случае, если есть ошибки или отклонения от необходимых размеров, исправить их очень сложно.

Монтаж колонн

Предварительно привезенные колонны необходимо разложить так, чтобы спецтехника смогла с легкостью добраться до них и переставить на необходимое место. Колонны замеряют, чтобы узнать, где выполнить захват стропами.

Установка колонн подразумевает нанесение специальных рисок. Кран передвигается вдоль ряда и может монтировать на одной стоянке одновременно два этих элемента. Соосность колонн и основания обязана быть максимально точной, чтобы в дальнейшем избежать смещения балок.

Монтируются фундаментные балки. Выполняют заново разметку и определение проектных показателей места установки колонн. Затем удаляют грязь с монтажных элементов, крепят их тросом, приподнимают и навешивают над колонной.

Балки вначале фиксируются болтами, заново проверяется соосность и, лишь затем прочно закрепляются в консоли колоны.

Сфера применения стаканного фундамента довольно обширна, но в частном домостроении имеется ряд ограничений. Прочность стаканного основания значительно зависит от соблюдения всех правил и технологии монтажа бетонных плит. Во время проведения монтажа нужно обязательно учесть все требования ГОСТ и рекомендации производителя.

Группа1 Устройство бетонной подготовки и фундаментов общего назначения

Измеритель: 100 м3 бетона и железобетона в деле

6-1-1 Устройство бетонной подготовки

Устройство бетонных фундаментов общего назначения под колонны, объем:

Устройство железобетонных фундаментов общего назначения под колонны, объем:

6-1-9 более 25 м3

Устройство железобетонных фундаментов общего назначения с подколонниками при высоте подколонника:

6-1-10 от 2 до 4 м, периметром до 5 м

6-1-11 от 4 до 10 м, периметром до 5 м

6-1-12 от 4 до 10 м, периметром до 10 м

6-1-15 Устройство фундаментных плит бетонных плоских

Устройство фундаментных плит железобетонных:

6-1-17 с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты до 1000 мм

6-1-18 с пазами, стаканами и подколонниками высотой до 2 м при толщине плиты более 1000 мм

6-1-19 Устройство фундаментных плит железобетонных с ребрами вверх

Устройство ленточных фундаментов:

6-1-22 железобетонных, при ширине сверху до 1000 мм

6-1-23 железобетонных, при ширине сверху более 1000 мм

Таблица 4 – Группа 1 Нормы с 1 по 6

Шифр ресурса	Наименование ресурса	Единица измер.	6-1	6-1	6-1	6-1	6-1	6-1
Затраты труда рабочих-строителей	чел-ч
Средний разряд работ
Затраты труда машинистов	чел-ч	17,66	26,29	57,05	48,58	44,69	92,78
Машины и механизмы
Автомобили бортовые, грузоподъемность до 5 т	маш-ч	0,09	0,8	0,63	0,48	3,36	2,57
Краны башенные, грузоподъемность 5 т	маш-ч	6,97	10,16	22,51	19,21	16,91	36,97
Краны на автомобильном ходу, грузоподъемность 10т	маш-ч	10,6	15,24	33,8	28,85	24,32	53,17
Автопогрузчики, грузоподъемность 5 т	маш-ч	–	0,09	0,11	0,04	0,1	0,07
	Установка для сварки ручной дуговой	маш-ч	–	–	–	–	19,20	14,40
Бадьи, емкость 2 м3	маш-ч	9,79	19,5	33,79	27,85	30,47	29,68
Вибраторы для всех видов строительства, кроме гидротехнического	маш-ч	9,79	19,5	33,79	27,85	30,47	29,68
Материалы
Гвозди строительные с плоской головкой 1,6 х50 мм	т	–
Известь строительная негашеная комовая, сорт 1	т	–
Проволока стальная низкоуглеродистая разного назначения светлая, диаметр 1,1 мм	т	–	–	–	–
Электроды, диаметр 6 мм, марка Э42А	т	–	–	–	–
Рогожа	м2
Доски обрезные из хвойных пород, длина 4-6,5 м, ширина 75-150 мм, толщина 44 мм и более, III сорт	м3	–	0,68	0,59	0,41	0,74	0,62

Где применяется стаканный фундамент

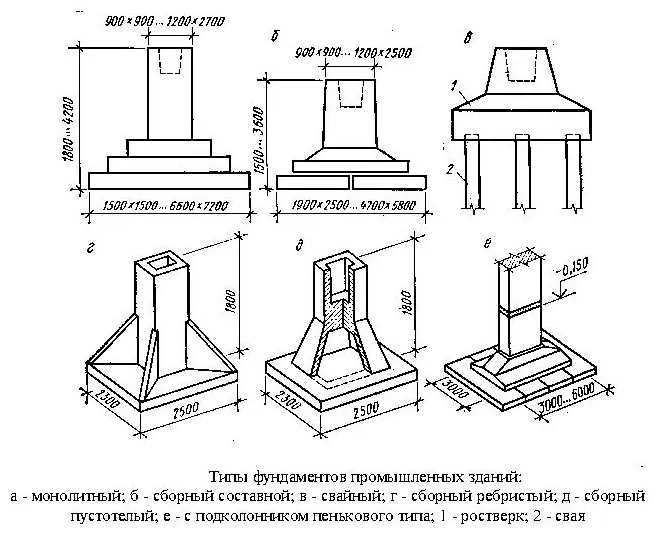

Железобетонный фундамент стаканного типа УБ-1, и другие его разновидности, применяется при строительстве объектов промышленного назначения, а также в индивидуальном строительстве. При этом следует понимать, что стаканный фундамент не подходит для возведения многоэтажных объектов.

Основное применение фундамент стаканного типа получил:

1. В строительстве различного рода промышленных объектов, таких как мосты, переходы под ЖД путями и т. д;
2. При возведении объектов социальной инфраструктуры, подземных парковок, гаражей;
3. В индивидуальном малоэтажном строительстве;
4. Для возведения спортивных и торговых комплексов;
5. При строительстве ангаров.

Процесс установки стаканного фундамента строго регламентируется ГОСТ. Вся работа делится на несколько этапов, которые включают в себя: разметку, земляные работы, этапы гидроизоляции и армирования конструкции фундамента стаканного типа и его последующую заливку бетоном.

Преимущества железобетонного фундамента стаканного типа

К основным преимуществам стаканного фундамента относятся следующие достоинства:

1. Быстрый монтаж, поскольку основными элементами фундамента стаканного типа, являются уже готовые ЖБ изделия, что существенно сокращает сроки установки основания.
2. Длительный срок эксплуатации, так как данный вид фундамента состоит из бетона и металла.
3. Стаканный фундамент обеспечивает более равномерное распределение нагрузок.
4. Малый процент водопоглощения, достигается за счет небольшой площади соприкосновения фундамента стаканного типа с грунтом. В свою очередь, данное преимущество увеличивает срок эксплуатации фундаментного основания.
5. Стаканное основание считается «мобильным», его при необходимости можно легко перенести (если для монтажа использовались готовые ЖБ блоки).

Все вышеперечисленные преимущества стаканного фундамента дают возможность в кратчайшие сроки возвести прочное и надежное основание, как говорится «на века».

Как выбрать оптимальное устройство фундамента под опоры

1. Столбчатый фундамент целесообразно использовать, когда допустимые нагрузки на почву незначительны;
2. На одну стойку расчетная нагрузка составляет до 100 тонн;
3. При выборе допустимого сечения стойки, отклонения от нормы не допускаются;
4. Можно также использовать отдельно стоящее основание под каждую колонну отдельно, но такую конструкцию часто используют при реставрационных работах.

Ленточный фундамент можно использовать при строительстве промышленных и частных зданий общего назначения. Причем высота здания будет зависеть от нагрузок на основании и особенностей почвы. Также стоит учесть, что свайный фундамент передает нагрузку на конкретную его часть, которая расположена над землей.

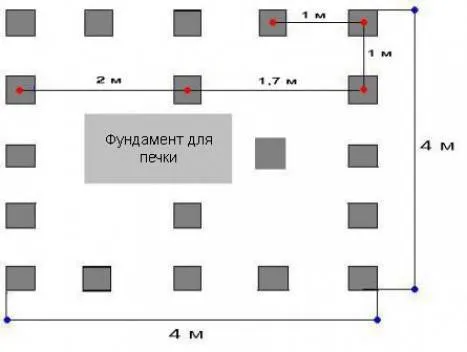

Схема монтажа столбчатого фундамента.

Что нужно помнить при расчете такого основания:

• Особенности почвы, под которое подбирается устройство основания;
• Вероятность и уровень сезонных подвижек;
• Высота будущей стойки и наличие по соседству других зданий;
• Тип будущего строения общего назначения, его габаритные размеры;
• Толщина стенок основания;
• Полезную площадь подошвы основания, наличие и количество стаканов.

Работа по выполнению столбчатого фундамента

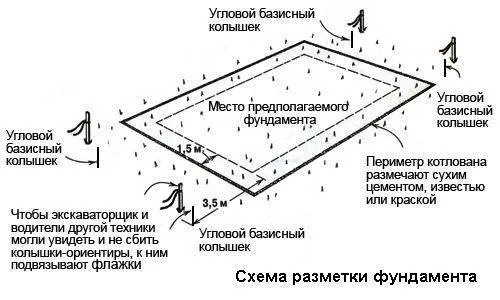

Схема разметки территории под фундамент.

Каждый конкретный вид столбчатого фундамента предполагает свои действия по выполнению работы. Необходимо рассмотреть их более детально.

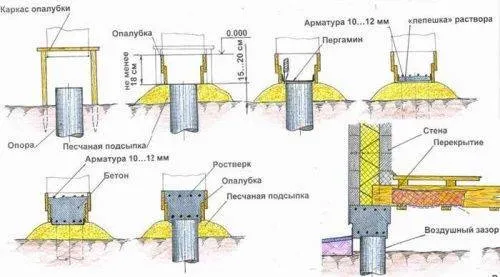

Столбчатый фундамент из асбестовых труб.

Это самый простой и экономичный вид из всех имеющихся видов (причем не только столбчатых). Нужное количество столбов рассчитываются по принципу: столбы в каждом углу и через каждые два метра от них. Делать фундамент для деревянных построек с чердаком советуют из асбестоцементных труб диаметром в 200 мм. Если строение более тяжелое, то лучше применять трубы диаметром в 250 мм.

Выкапывают примерно 20 ям по 1-1,5 метра глубиной. Занятие не из легких, поэтому лучше использовать садовый бур. В диаметре яма должна быть больше трубы на 10 см.

В яму засыпается песок и трамбуется, он будет выполнять роль основы. По возможности лучше использовать просеянный морской песок. Его засыпают в яму по бокам примерно на 20-30 см, чтобы закрепить трубу. Когда трубы будут крепко держаться, нужно забить арматуру таким образом, чтобы она оказалась выше трубы.

Внутрь трубы и вокруг нее следует налить бетон. Наверх трубы устанавливают крепеж, чтобы осуществить в дальнейшем фиксацию основы с фундаментом. Установленные трубы нужно проверить уровнем, чтобы убедиться в ровности постройки. Готовый фундамент оставляется до полного схватывания примерно на 10 дней, в это время нельзя проводить никаких работ.

Столбчатый фундамент из кирпича.

Это более надежный вид столбчатого фундамента, ему под силу выдержать деревянный дом высотой в несколько этажей. Срок службы такого фундамента — не менее 50 лет. Принцип работы примерно такой же, как и в предыдущем варианте: нужно вырыть ямы под столбы. Кирпичная кладка столба должна состоять из 4 кирпичей в одном ряду. Дно также утрамбовывается песком, делается бетонная основа с применением арматурной сетки. Бетонная основа должна быть максимум 20 см, для ее высыхания требуется 2 дня, после этого выполняется кирпичная кладка. По ходу работы необходимо использовать уровень для контроля ровности созданных рядов и столбов. Готовые кирпичные столбы должны выстоять неделю, и после истечения этого срока можно переходить к их засыпанию и устройству основы дома.

Опорно-столбчатый фундамент.

Данный вид основания дома предполагает возведение столбов с монтированием на них опалубки, в центр которой заливается бетон. Опалубка снимается, когда бетон полностью высохнет. В итоге получается фундамент, схожий с ленточным видом.

Деревянный вид фундамента.

Столбы деревянного фундамента выполняются из дерева. Данный вариант не отличается высокой практичностью и используется достаточно редко.

https://youtube.com/watch?v=WP39XxDeDw4

Бетонный вид фундамента.

Столбы фундамента в данном случае делают из бетона. Для каждого столба необходимо сделать опалубку и залить в них бетон. Из-за нерациональности проведения работы данный вид также редко применяется на практике.

Выбор вида основы дома производят в отдельности для каждого частного случая, учитывая особенности строения, которое будет возводиться. Самыми широко и часто употребляемыми видами столбчатого фундамента являются основания с применением труб или кирпича. Данные виды фундамента возводятся достаточно просто и быстро.

На работу тратится примерно 1-2 недели, всю работу под силу выполнить самостоятельно.

Характеристика стаканного основания

Стаканная конструкция отличается от ленточных сооружений. Устроена точечно. Фундамент забирает нагрузку, которую создает постройка, распределяет в несколько центров тяжести, в которых давление наибольшее. Выходит не массивный монолит в основе здания, а толстые опорные стенки с пространством между ними.

Воздвигают столбчатый вариант разными способами. Для невысокого, но габаритного здания отстраивают колонны. Колонны полые, из бетона. Собирают в местах, называемых «ступенями». Ступени проектируются на отведенных местах, в них собирается будущая нагрузка.

Стандартный ленточный фундамент опирается на подошву. Столбчатый вариант опирается на железобетон.

Стаканная колонна – ступени, в форме трапеции. Сужение конструкции происходит к верху.

Технология

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Особенности фундамента

Чтобы конструкция имела повышенную прочность во время изготовления колонн, цельных блоков и стаканов применяется армирование. Это прочно соединяет все части основания. Помимо этого укладка арматуры производится и на стадии крепления колонн. При их бетонировании на дне стакана не убирают другие прутья во время заливки бетонным составом, а оставляют в стакане для увеличения прочностных показателей готового изделия.

Сооружение стаканного основания значительно отличается от установки ленточного фундамента. Для столбчатого вида используются сборные конструкции, сделанные на заводе, поэтому опалубка для выполнения работ является необходимостью во время крепежа фундаментного стакана – гнездообразователя. Последний обшивают стальным листом и заливают бетонным раствором до расчетной точки. Колонна монтируется непосредственно в дне стакана и создает прочный замок.

Для сооружения промышленных построек используется как сборное, так и цельное столбчатое основание. Фундамент стаканного типа – это мощная конструкцию в виде ступенек, способная выдержать значительное давление и высокую массу сооружаемого здания. Высота ступеней зависит от размеров будущей конструкции. Цельные плиты обладают преимуществами, поскольку сильнее «разгружают» нагрузку на фундамент.

Фундаментная балка – это составная часть конструкции. Она находится на столбах, которые подпираются в подколонник. Несущие стены здания обязаны находиться на этих балках. Также они часто устанавливаются на колонные подпорки. Соединение стаканного основания и фундаментной балки обязано быть надежным. Это выполняется за счет бетонирования и армирования.

Сходства и отличия с другими типами фундаментов

Выбор основания для дома – ответственный шаг, поскольку от этого зависит долговечность постройки и комфорт его обитателей. Поэтому перед принятием решения стоит сравнить преимущества и недостатки различных видов и типов железобетонных фундаментов.

Монолитный фундамент – плита.

К аргументам за обустройство монолитного основания можно отнести:

1. Универсальность. Допускается его возведение практически на любых типах грунтов: болотистых, торфяных, песчаных, почвах, склонных к сезонному пучению, а также на участках с небольшой глубиной залегания подземных вод.
2. Очень высокая несущая способность. Монолитные фундаменты могут выдерживать намного большие нагрузки, чем ленточные или построенные по сборно-монолитной технологии. На таком основании разрешено строительство зданий любой этажности из материалов, обладающих большим удельным весом: кирпича, газосиликата, бетона.
3. Максимальная долговечность по сравнению с железобетонными ленточными или блочными конструкциями вследствие цельности конструкции.
4. Возведение в рекордно краткие сроки благодаря минимальным объемам земляных работ: железобетонная плита обычно закладывается на небольшую глубину.

Как и основания ленточного типа либо сделанные из ФБС, обустройство монолитного фундамента из железобетона не требует строительного образования или специализированных навыков. Однако у него есть существенный недостаток: слишком высокая стоимость, связанная с большими количествами бетона и арматуры, необходимыми для проведения работ.

Также монолитный железобетонный фундамент по сравнению с ленточным или блочным более подвержен сезонным смещениям почвы, обусловленным ее расширением или сужением. Это означает, что в условиях сурового климата и резких перепадов температур монолит может начать разрушаться намного быстрее.

Какие виды фундаментов выполняются под стены

Виды возводимых фундаментов

Под несущие стены промышленных зданий монтируются свайные, столбчатые и ленточные фундаменты.

Свайные фундаменты выполняют на рыхлых почвах, которые залегают на значительную глубину. Сваи разделяют на различные виды в зависимости от их назначения. Изготавливаются из древесины, стали, бетона и железобетона. Различают сваи цельные и сборные из железобетона.

Широкое распространение в строительстве получили сборные сваи. Их выпускают двух видов: цилиндрические трубчатые и квадратные сплошные.

Бетонные сваи в основном производятся цельными с различной глубиной заложения, нагрузками и различными сечениями. Металлические сваи производятся из труб, швеллеров и двутавров. Такие сваи редко применяются при обустройстве фундамента под стены из-за подверженности их коррозии, а также из-за дефицита стали. Деревянные сваи выпускаются из лиственницы, сосны. На верхний край колонны надевают бугель (стальное кольцо), а на нижний – металлический башмак. Это необходимо для того, чтобы защитить сваю от размолачивания при забивке.

Столбчатые основания под несущие стены промышленных строений выполняют при плотных основаниях и малых нагрузках. Снизу стен оснований столбы располагаются в месте стыкования, пересечения и в углах, а также в различных промежутках на расстоянии менее 3–6 м. Отдельно установленные колонны связываются друг с другом балками, которые воспринимают нагрузку, создаваемую стенами.

Ленточные основания монтируют под самонесущие либо несущие стены, выполненные из кирпича и блоков. Такие основания бывают цельными и сборными. Сборные основания пользуются большей популярностью. Такие основания устраивают из бетонных и железобетонных блоков.

Ленточные основания выполняют из следующих компонентов:

• блок-подушек марки Ф;
• блоков стеновых прямоугольной формы марки СП.

Блоки стен имеют следующие размеры:

• высота – 0,6 м;
• длина – 2,4 м;
• толщина – 0,3-0,6 м.

Также выпускают блоки доборные марки СПД, размеры которых отличаются лишь длиной (у них она 0,8 м). Они применяются для перевязки блоков в основании.

Блоки стен изготавливаются сплошными, с несквозными отверстиями, расположенными снизу. Изготавливаются из бетона марки М150.

Нюансы и отличия строительства фундамента под каркасный дом и баню

Под легковесные сооружения: баню, сарай и прочие хозяйственные постройки одинаково хорошо подходит мелкозаглубленный свайный фундамент, в силу малого давления на грунт. Допускается не проводить армирование опор, без подготовки бетонной подушки.

Основание, сделанное из блоков, не допускается использовать для массивных тяжеловесных построек, в особенности при многоэтажном строительстве. Он не требует дополнительной гидроизоляции, поэтому идеально подойдет для бани и хозблоков. Фундамент для каркасного дома предпочтительнее изготовить с применением труб из асбеста или металла с обязательным армированием и приготовлением бетонной подушки.

Последнее время популярным стал столбчато-ленточный вариант, где столбы пошагово заглубляются ниже уровня промерзания грунта, сверху соединяются незаглубленным ленточным основанием. Такую конструкцию довольно сложно выполнить самостоятельно. Понадобится дополнительная рабочая сила и спецтехника для заливки раствора под руководством профессионалов.

Главное отличие столбчато-ленточного в смешении и пошаговом возведении двух типов фундамента. Скважины под опоры прокладываются с помощью специального бура. Обязательно производится укрепление стальной арматурой. Каждый столб такого основания в готовом виде способен выдерживать нагрузку до 10 тонн. Далее поверх монтируется ленточный фундамент. Вся конструкция пригодна к использованию только после полного высыхания раствора, а значит не ранее, чем через 28 – 30 дней.

Общие рекомендации и распространенные ошибки

Первоначально по инструкции обустройства столбчатого основания своими руками необходимо сделать грамотный расчет. Для этого Интернет располагает массой доступных к использованию программ. Но предварительно придется определить ряд показателей, таких как:

Если производится строительство на пучинистых почвах, то во избежание деформации в зимний период постройку необходимо ввести в эксплуатацию в течение одного сезона. Таким образом, возведение правильно начинать весной после полного оттаивания грунта, а само строительство выпадает на лето или начало осени. Все работы должны проводиться в сжатые сроки и в сухую погоду. Грунт должен оставаться сухим, не допуская попадания воды в траншею.

С учетом всех вышеперечисленных показателей составляется проект будущего основания с указанием всех размеров и схемой расположения столбов

Важно: расстояние опор друг от друга должно быть не более 2 метров

Часто встречающаяся ошибка застройщиков – неравномерность проседания. Такое случается, если произведен неточный расчет глубины заливки, имеются отличия по величине опорных заглублений фундамента, неодинаково распределена нагрузка на опоры. Для предотвращения подобных проблем требуется сделать грамотные расчетные вычисления планомерной нагрузки на столбы.

Монтаж фундамента

Монтаж фундаментов стаканного типа под металлические колонны выполняется специалистами, которые выполняют все требования, что установлены государственными стандартами для этого вида работ. Какие инструменты необходимы для монтажа фундамента такого типа?

В традиционный набор инструментов входит болгарка, нивелир, сварочный аппарат, перфоратор, рулетка, строительный уровень.

Подготовка для работы предусматривает тщательное выравнивание поверхности. Это делается для того, чтобы не произошло смещения балок. После этого роются ямы, которые необходимо уплотнить с помощью гравия. Только после трамбовки грунта можно ставить блоки. Для достижения максимальной точности в установке элементов всей системы, используются специальные геодезические инструменты.

Напоминаем, что установка фундамента стаканного типа может проводиться только на грунте, который имеет стойкость к проседанию, ведь основная задача такой конструкции – равномерное распределение нагрузки по всей поверхности. Чтобы правильно рассчитать нагрузку всего строения на землю, необходимо знать массу всего строения и площадь опоры. Только после этого можно узнать общее давление здания на поверхность.

Масса здания включает в себя все его составные части, в том числе и сами колонны и перекрытия.

Монтаж фундамента выполняется с учетом показателей морозоустойчивости и прочности сжатия. Только так можно избежать деформации и трещин строения в будущем.

Производство таких фундаментных стаканов достаточно сложное, особенно, если учитывать армирование и опалубку. Но, по мнению специалистов, это существенно сокращает денежные расходы при выполнении монтажа

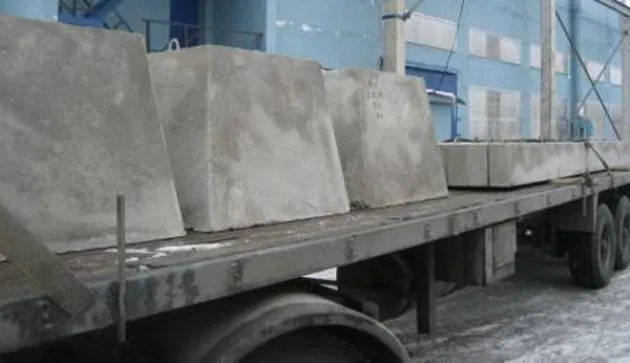

Особенное внимание необходимо обратить на транспортировку и складирование таких фундаментов. Их необходимо перевозить на специальных прокладках, сделанных из древесины

Фундаменты прочно закрепляются для предотвращения смещений во время перевозки.

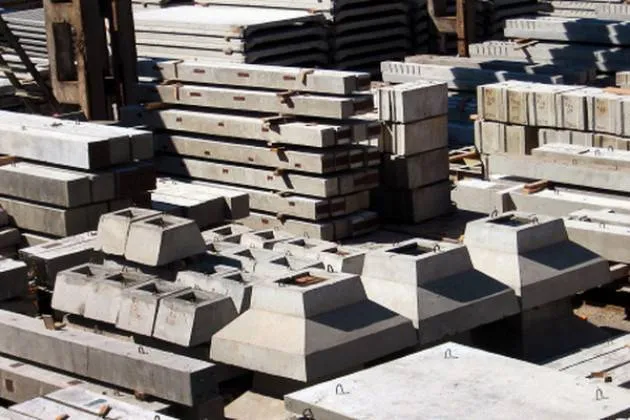

Такие фундаменты хранятся на деревянных прокладках. Расстояние между рядами – не меньше одного метра!

Еще по этой теме на нашем сайте:

1. Азы бетонных работ — что такое бетономешалкаБетономешалки бывают разными: мобильными, стационарными, профессиональными, бытовыми, выделяют также бетономешалки принудительного действия и гравитационного. Однако вне зависимости от своих характеристик, любая бетономешалка позволяет существенно облегчить.

Как рассчитать количество бетона на фундаментПрежде чем приступить к работам по возведению строения, потребуется определить габариты фундамента, количество бетона и расход основных материалов. Помимо определения количественных показателей, нужно будет знать.

Расчет фундамента по онлайн калькуляторуВозведение любого здания начинается с устройства фундамента. Качественные характеристики играют огромную роль в дальнейших этапах строительства и эксплуатации дома. Для уточнения необходимых параметров, материалов и.

Сфера использования

Фундаменты стаканного типа применяются при строительстве промышленных зданий каркасного типа

Фундаменты стаканного типа применяются в следующих случаях:

• При строительстве промышленных зданий каркасного типа (с несущими колоннами).
• При монтаже многоярусных подземных гаражей.
• Также такие конструкции основания незаменимы при сооружении эстакад, мостов и установке высоковольтных ЛЭП.
• Согласно ГОСТ при строительстве компрессорных и конденсаторных на АЭС, а также при возведении машинных залов разрешено использовать только основания стаканного типа.
• Если необходимо соорудить каркасное здание большой протяжённости на сыпучих слоистых грунтах.
• При строительстве в сейсмоопасных районах.
• В соответствии с ГОСТом при строительстве каркасных промышленных зданий шириной пролёта 6-9 метров необходимо использовать только фундаменты со стаканами.

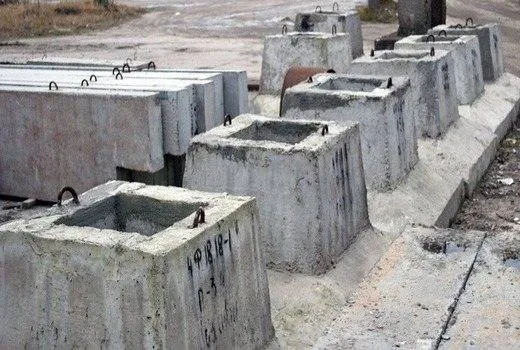

Фундамент стаканного типа: особенности, сфера использования

Фундаменты стаканного типа относят ко столбчатым фундаментам, из-за схожести с ними по конструкции. Начнем знакомство с данным фундаментом, со сферы его применения. Стаканные фундаменты используют:

• в процессе сооружения производственных зданий;
• при строительстве подземных гаражей и автомобильных стоянок;
• при строительстве мостов;
• в процессе сооружения индивидуальных каркасных строений (довольно редко);
• при сооружении атомных промышленных зданий.

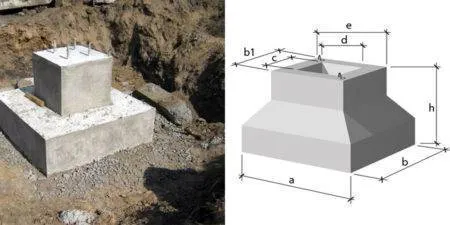

В конструктивном составе стаканного фундаменте присутствуют такие элементы:

• фундаментная или опорная плита, которая устанавливается на предварительно подготовленную песчано щебенчатую подушку;
• подколенник — элемент, напоминающий стакан;
• колонны — опорные элементы для всего строения;
• бетонный столб — основной функцией которого является удерживание железобетонной балки, на которую опирается все строение.

После соединения данных элементов в единую систему получается конструкция стаканного фундамента. Данный фундамент отличается наличием подошвы, она бывает различной площади, чаще всего не превышающей 55 квадратных метров.

Различают два варианта стаканного фундамента:

• сборный фундамент стаканного типа;
• монолитный стаканный фундамент.

Первый вариант отличается наличием уклонной поверхности, а второй — горизонтальной. Более легкие в изготовление и удобны в использовании монолитные фундаменты. Однако, у любого из вариантов стаканного фундамента, монолитный столб должен находиться выше по отношению к стакану.

Для изготовления подколонных стаканов используют бетонный раствор и армированные каркасы с усиленной схемой укрепления. Из-за этого, данные конструкции имеют высокую прочность и отличаются длительным сроком эксплуатации.

Рекомендуется обустраивать стаканный фундамент только на устойчивой почве. Если грунт характеризуется высокой пучинистостью или дает такую усадку, следует применить другой тип фундамента.

Принцип действия таких фундаментов основан на том, чтобы равномерно распределить нагрузку на грунт, получив при этом надежное и долговечное сооружение.

Монолитный столбчатый фундамент – технология изготовления

При устройстве столбчатых фундаментов следует придерживаться таких рекомендаций:

1. Заглублять столбы рекомендуется на глубину ≤ 70 см – этого требует технологический расчет;
2. Фундамент должен возводиться на ровном участке с непучинистым грунтом и с низким уровнем грунтовых вод;
3. Для усиления основания обустраивается деревянный, бетонный или металлический ростверк. Обустройство монолитного ростверка на основе бетона значительно повышает трудоемкость и расходы;
4. Дом на столбчатом фундаменте не должен быть тяжелым, построенным из кирпича или бетона.

Столбчатое сборное и монолитное основание

В процессе проектирования для столбчатого фундамента рассчитывается его несущая способность с учетом диаметра опор и размеров ростверка. Для монолитной конструкции Dmin столбчатых опор не должен превышать 40 см2, строительный опыт показывает, что Dmin может начинаться от 25 см2 без потери прочности фундамента и его несущей способности. По горизонтали столбчатый фундамент усиливается расширением уступов, имеющими следующие рекомендованные оптимальные размеры:

1. Высота уступа ≈ 40-60 см;
2. Ширина уступа больше его высоты в 1,2-2 раза (зависит от марки бетона).

Рекомендованное расстояние между столбами согласно технологической карте должно соблюдаться в пределах 100-200 см на ровной местности без уклона. При несовпадении расстояний по углам здания, под крупными и мощными сопряжениями столбы в любом случае должны закладываться обязательно.

Карта расположения столбов

Размечается фундамент столбчатый на участке таким образом:

1. Выносятся оси;
2. По наружным и внутренним сторонам всех опор натягиваются веревки или шнуры;
3. Сравнивается длина диагональных размеров здания.

Для безошибочного монтажа опалубки вокруг каждого столба оставляется свободный участок до 50 см, учитывая нижнее уширение столбов.

Подушка, на которую будет опираться столбчатый монолитный фундамент, обустраивается так:

1. Засыпается щебень слоем до 15 см, также увлажняется и трамбуется;
2. Сверху засыпается песок слоем до 20 см, увлажняется и трамбуется;

Подстилающий слой

С целью недопущения разрушения столбов они должны армироваться по вертикали. Для этого используются:

1. Рифленые стержни, которые укладываются в вертикальном направлении – 4 штуки Ø 12-16 мм;
2. Гладкие прутья Ø 6-8 мм, укладываемые горизонтально через 30-40 см – расчет проводится, исходя из высоты столбов.

Чтобы каркас устойчиво стоял до заливки раствора, его заглубляют в песочно-щебневую подушку. Для бетонного ростверка стержни должны выступать за монолитные опоры на 40-60 см, чтобы их можно было загнуть в тело ленты ростверка. При обустройстве деревянного или железного ростверка стержни не должны доходить до края столба на 3-5 см.

Для заливки подошвы из подручных материалов монтируется опалубка:

1. Четыре деревянных, фанерных, металлических щита;
2. Щиты усиливаются укосинами, которые устанавливаются от стен ямы.

Опалубка для столбов фундамента

Какой фундамент надо сделать под дом из контейнера?

Для дома из контейнера рекомендуется использовать такой тип фундамента, который обеспечит надежную опору и стабильность для дома. Существует несколько типов фундаментов, которые можно использовать под дом из контейнера:

1. Ленточный фундамент: это самый распространенный тип фундамента для домов. Он представляет собой бетонную ленту, которая образует периметр будущего дома. Контейнеры для дома могут быть установлены на эту ленту, а также дополнительно закреплены болтами или сваркой.

2. Винтовой свайный фундамент: этот тип фундамента состоит из винтовых свай, которые завинчиваются в грунт. Винтовой свайный фундамент может использоваться в случаях, когда грунт имеет низкую несущую способность и не позволяет использовать традиционный ленточный фундамент.

3. Плитный фундамент: это тип фундамента, который используется для установки на сильно неоднородных грунтах, где традиционный ленточный фундамент может быть ненадежным. Плитный фундамент представляет собой толстую бетонную плиту, на которую устанавливаются контейнеры для дома.

Важно учесть, что выбор типа фундамента зависит от многих факторов, включая тип грунта, климатические условия, размеры дома и другие. Рекомендуется обратиться к опытным профессионалам в области строительства для получения консультации и выбора наиболее подходящего типа фундамента для дома из контейнера.

Видео. Ленточный фундамент своими руками за 180 тыс руб., подробная инструкция
