Столбчатый фундамент для колонны — варианты с металлической и железобетонной основой

Ленточные фундаменты постепенно становятся редкостью. Такая тенденция связана с попыткой экономизировать строительный процесс. Использование фундамента ленточного типа требует значительных затрат на строительные материалы, что влечет за собой увеличение общей стоимости строительства. Если интересует вас вопрос о возведении столбчатого фундамента для поддержки колонны, давайте рассмотрим этот аспект более детально.

Виды колонн

Строительный материал, который будет использоваться при возведении колонн, выбирается в зависимости от предполагаемых нагрузок будущего строения. Какие существуют колонны:

• Металлические;
• Железобетонные.

Под определенный вид столпа, выбирается свой вид фундамента.

На сегодняшний день существуют следующие виды оснований под колонны:

• Ленточный;
• Свайный;
• Сплошной;
• Столбчатый.

Применение каждого из них имеет свои особенности, которые нужно учитывать. Самый популярный – это столбчатые фундаменты под стальные колонны.

Преимущества и недостатки

У каждого вида фундамента есть плюсы и минусы, на основе которых и делается выбор в пользу одного или другого типа. Так, стаканный фундамент может оказаться лучшим решением благодаря таким чертам, как:

• Скорость установки. Так как используются уже готовые блоки, остается только наметить места их размещения, а все остальное сделает техника.
• Защищенность от влаги. Из-за размещения на плитах, такие блоки почти не соприкасаются с грунтовыми водами, что повышает их устойчивость даже без гидроизоляции.
• Качество, ведь блоки делаются по установленной технологии.
• Долговечность. При соблюдении технологии монтажа такой фундамент сохранит свои первоначальные свойства более, чем на полвека.
• Прочность. Это можно объяснить равномерным распределением нагрузки в каждом блоке.
• Небольшая нагрузка на грунт из-за точечного размещения блоков.
• Мобильность, ведь блок можно перенести в любое место.

Столбчатое основание под колонны

Для возведения основы под столпы используют:

• Бетон;
• Кирпич;
• Дерево;
• Блоки;
• Трубы.

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

• Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
• Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

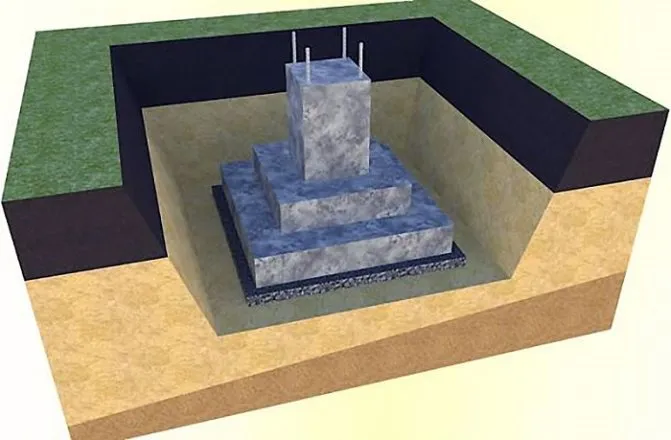

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Когда для основания выбран столбчатый фундамент на природном основании, то монтаж конструкции происходит на грунте. В качестве ростверка выступает подошва из бетона, связывающая все сваи в один элемент.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Область применения

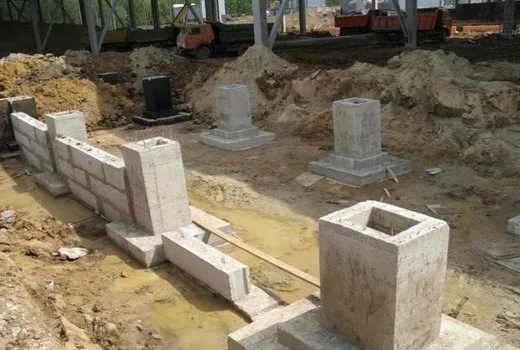

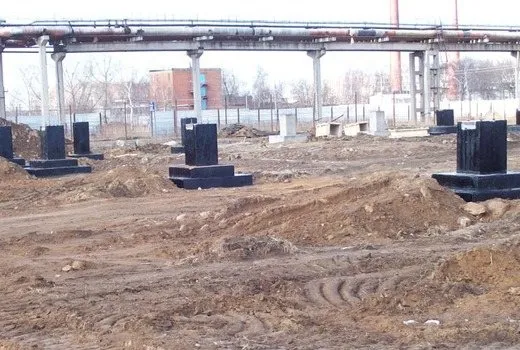

Так как это подвид столбчатой основы, при сборке фундамента стаканного типа используются железобетонные столбы, которые размещаются в особые бетонные «подстаканники», похожие на большие фланцы, чаще всего с трапециевидным основанием. Такие бетонные блоки изготавливаются по ГОСТ 23927-80, но есть возможность сделать их под заказ, так как их пропорции будут зависеть от размеров столбов.

На столбы размещаются первичные фундаментные балки, а вот под столбом и под подстаканником, который будет его держать, всегда размещается железобетонная опорная подушка. Она может быть прямоугольной или круглой, размеры зависят от пропорций бетонного блока и столба с ним. Однако, площадь опорной подушки должна быть не менее 12 и не более 52 м². Эти бетонные стаканные основы могут быть сборными или цельными. Первые должны иметь уклон, для вторых это не обязательно.

Так, основная нагрузка постройки передается на железобетонные опоры, которые перемещают ее на горизонтальную подошву через бетонные блоки. Это позволяет распределять вес сооружения равномерно. А так как по верху все опоры соединяются ростверком, то конструкция становится единой, а стаканная основа становится жесткой.

Благодаря такой конструкции, этот тип фундамента один из самых прочных и долговечных. Поэтому его применяют по большей части не для домов, а промышленных зданий, мостов, складов, подземных парковок и т. д.

Однако, если дом предполагается масштабным, имеет сложную конструкцию и большие площади, стаканный фундамент может оказаться наилучшим вариантом.

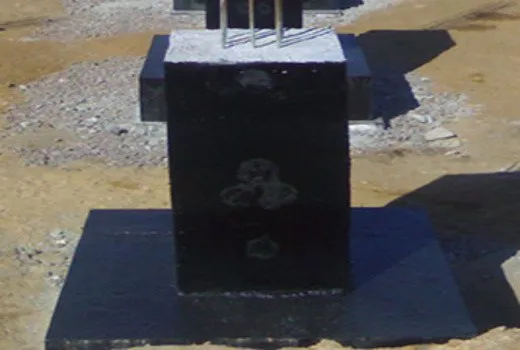

Особенности фундамента под железобетонные колонны

Основания под столпы из железобетона выбираются исходя из положительных и отрицательных характеристик каждого вида в отдельности. В указанном случае самым оптимальным будет использование стаканного основания, имеющего следующие положительные характеристики:

• Они надежны;
• Имеют повышенную прочность.

В строительстве применяется два вида оснований:

• Монолитный;
• Сборный.

Ступени можно начинать делать, когда необходимо основание в высоту от 35 сантиметров. Здесь также есть свои разновидности по поверхности. Она может быть наклонной или горизонтальной. Если планируется монолитное основание под колонну, то выбирается горизонтальная поверхность.

Этапы строительства

Соблюдение правил при строительстве фундамента под железобетонные колонны, способствует увеличению срока службы конструкции, качества.

• Столпы устанавливаются в грунт на глубину не меньше 70 сантиметров;
• На участке строительства почва не должна быть подвижной или подвергаться температурному пучению;
• Грунтовые воды должны залегать не менее, чем на 1,5 метра вглубь;
• Рекомендуется выравнивать площадку, чтобы она не имела резких наклонов и поворотов;
• Чтобы обеспечить прочность фундамента, ростверк должен быть смонтирован из железобетона. Конечно, устройство ростверка потребует финансовых затрат, но это сделает каркас более долговечным;
• Для стен рекомендуется использовать строительные материалы, относящиеся к легким: пеноблоки, брус, панели, бревно.

Предварительное проектирование позволяет сделать основание крепким, но должны соблюдаться нормы:

• Сечение колонн – 20х20 см. Практика показывает использование столпов с сечением 25х25см;
• Рекомендуется делать башмак под каждую колонну. Это значит расширить нижнюю часть скважины под сваю. В результате получают распределение и снижение нагрузки от здания;
• Колонны размещать на расстоянии от 1 до 2 метров. При этом столпы должны находиться по углам строения, в местах стыка стен, под выступами: камин, печь.

Каждый фундамент опирается на подушку из щебня и песка, выровненного по горизонтали и хорошо утрамбованного.

Для увеличения прочности столпы армируют прутами с сечением от 12 до 16 мм. В зависимости от материала для ростверка, регулируется высота арматуры:

• Для деревянной связки прутья не должны достигать верхней части 1-2 см;
• Когда планируется железобетонный ростверк, то арматура должна выступать на 40 см.

Работать с арматурой следует только после того, как бетон наберет нужной прочности.

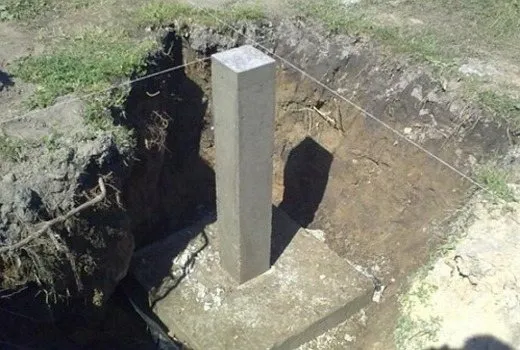

Монтаж башмака

Как уже было сказано, в скважинах рекомендуется делать увеличение нижней части для создания башмака. На песчано-щебневой подушке устанавливается опалубка из фанеры. Высота 20-30 см. Диаметр подготавливаемой опалубки должна быть в 1,5 раза больше, чем диаметр будущих столпов. Теперь в подготовленную емкость заливается раствор. В течение 10 дней бетон застывает, при условии, что стоит теплая сухая погода.

Монтаж колонн

Следующим шагом идет монтаж непосредственно опалубки под столпы. Деревянные доски необходимой длины скрепляют хомутами. Внутренние стенки рекомендуется укрыть рубероидом. В результате выполненных мероприятий стены колонн получаются гладкие, а главное, что при снятии опалубки отсутствуют повреждения.

Теперь установить арматуру и можно заливать раствор бетона марки 200М. Если строительство происходит в зимний период, то лучше добавить пластифицирующие добавки, улучшающие застывание раствора. Специалисты рекомендуют такие работы проводить, когда температура воздуха держится выше 15 градусов тепла. С помощью металлического штыря из жидкого бетона удаляется воздух. При температуре внешнего воздуха 20 градусов и сухой погоде, раствор застывает в течение 7 дней.

Необходимо дождаться полного высыхания и только тогда снимать опалубку. Теперь по всей высоте колонн и башмака наносят гидроизоляцию.

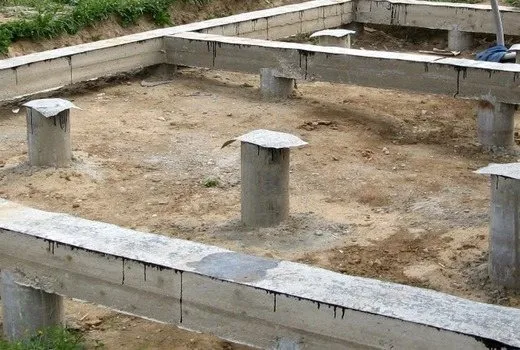

Ростверк

Самый надежной считается монолитная конструкция. Но есть и другие варианты связки фундамента и здания:

• Крепление с помощью швеллера или двутавра. В этом случае элемент укладывается полкой вниз и крепится с помощью болтов. Такой связке не страшны большие нагрузки;
• Железобетонный или монолитный ростверк. Для его сооружения потребуется опалубка и установка армирующей конструкции. Как правило, монолитный ростверк применяется для панельного дома, каркасного строительства, деревянного сруба;0
• Деревянный ростверк. Использование бруса считается самым дешевым вариантом для связки столбчатого фундамента.

Последовательность производстваработ по устройству фундаментов см. рис. 2

Примечание. Последовательность обратной засыпки котлованов соответствует последовательности монтажа фундаментов.

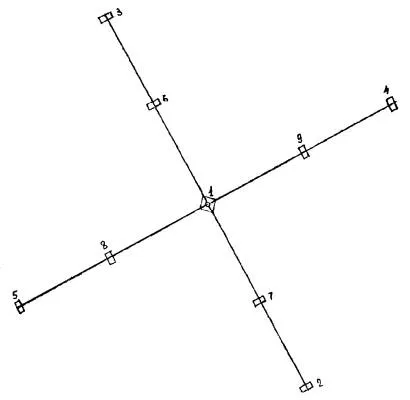

Рис. 2. Последовательность монтажа фундаментов:

1 — центральный фундамент ЦФ-1; 2, 3, 4, 5 — анкерные фундаменты АФ-18 второго яруса оттяжек; 6, 7, 8, 9 — анкерные фундаменты АФ-8 первого яруса оттяжек

— разработка грунта в котловане для центрального фундамента экскаватором;

— добор грунта и подчистка дна котлована до проектной отметки с помощью лопат;

— устройство щебеночной подсыпки под центральный фундамент;

— выверка проектной отметки заложения железобетонных блоков фундамента;

— монтаж сборного центрального железобетонного фундамента;

— установка закладных деталей;

— обратная засыпка пазух фундамента с послойной утрамбовкой грунта;

— устройство обваловки;

— разработка грунта экскаватором в котлованах анкерных фундаментов последовательно второго и первого яруса;

— добор грунта вручную до проектной отметки;

— монтаж анкерных фундаментов второго яруса;

— обратная засыпка пазух анкерных фундаментов второго яруса с послойной утрамбовкой грунта;

— обваловка фундаментов.

Производство работ по устройству фундаментов осуществляется в две смены.

Во избежание заполнения котлованов водой монтаж фундаментов должен производиться вслед за окончанием выемки грунта и проверки проектных отметок заглубления котлованов.

Должны быть спланированы площадки для складирования фундаментных блоков. Фундаментные блоки складируются на деревянных подкладках квадратного или прямоугольного сечения. Применение подкладок круглого сечения не допускается.

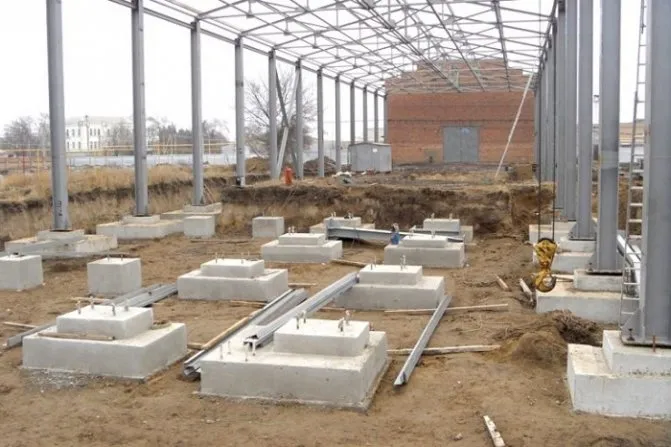

Особенности фундамента под металлические колонны

Есть здания, в которых требования к прочности увеличены. Это строения, относящиеся к объектам промышленного назначения, энергетики.

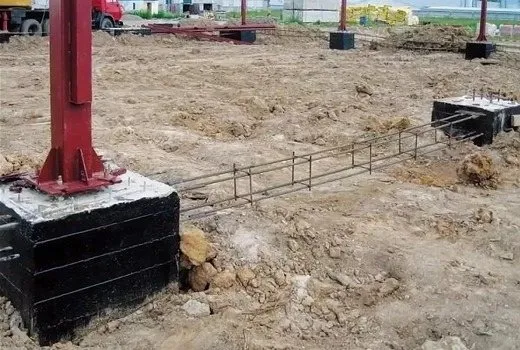

Как правило, здесь используется столбчатый фундамент под металлическую колонну каркасного типа, когда нагрузка от здания приходится на металлические столпы, устанавливаемые внутри чаши, выполненной из бетона. Особенность фундаментов под колонны из стали заключается в том, что предварительно подготавливается подушка, внутри которой делается углубление. Сюда и будет крепиться колонная, путем анкерной фиксации.

Этапы строительства

Применение металлических столпов не предполагает наличие сборных конструкций. В противном случае пришлось бы делать дополнительный расчет несущих характеристик строения.

Оптимальный вариант – это использование монолитного фундамента из бетона. Указанный вид основания прочнее, быстро заливается. Строительный процесс разделяют на следующие этапы:

• Предварительно рассчитывают максимально допустимые нагрузки, оказываемые на подушку основания;
• Проводится разметка точек, где будут установлены колонны. Затем проводятся земляные работы;
• Роется скважина. Длина и размер котлована зависит от сечения металлической колонны и расчетной глубины;
• Теперь нужно сделать внешнюю опалубку. Для этого берутся доски, рекомендуется использовать фанеру с влагостойким покрытием. Как правило, такая опалубка несъемная;
• Делается подушка из песка и гравия. Предварительно поверхность грунта выравнивается, затем засыпают песок. Слой не больше 15 см, тщательно трамбуется. Сверху засыпается щебень. Слой не больше 20-25 см. Также тщательно трамбуется и выравнивается по горизонтали;
• Следующим этапом идет создание армирующего пояса, который будет основным. Металлические прутья устанавливаются по периметру подушки. Арматуру располагают как по вертикали, так и по горизонтали;
• Теперь подготовленный котлован заполняют бетонным раствором. Важно использовать бетон марки 200М. Перед тем, как запускать раствор необходимо установить геодезические уровни, а также высотные знаки. Это будут указатели, где будут размещаться металлические колонны. Также эти указатели помогут при проведении ремонтных работ фундамента, из-за просадки.

Внутри углублений устанавливаются анкерные соединения, с помощью которых происходит крепление стальных элементов. Но и здесь есть свои особенности.

Существует много разновидностей анкерных соединений. Каждое из них подбирается строго индивидуально под определенный тип колонны. Столп устанавливается внутри углубления, затем фиксируется с помощью больших болтов, другое название анкеры. Их приваривают к арматуре. В результате проведенных мероприятий колонна надежно удерживается в вертикальном положении.

Надежность и прочность крепления проверяется следующим образом: после того, как анкера привариваются к арматурному слою, бетонное основание разбивают и смотрят на состояние болтов. Если последние остались на месте, значит, монтаж проведен правильно и можно продолжать строительство. В случае, когда конструкция отклонилась от центра даже на 2 миллиметра, возникает необходимость замены анкерных болтов. Проверку проводят после каждой установки. В противном случае возведенная конструкция будет неустойчивой и может привести к разрушению здания.

Технические требования

В ГОСТ 23927-80 не только рассказывается, как собирать фундаменты стаканного типа, но и даются требования к этой конструкции:

• Бетон для создания частей такого фундамента должен быть М200 и лучше, жесткое армирование сварными каркасами обязательно.
• Каркас из арматуры должен быть защищен от коррозии слоем бетона. Тот должен быть толщиной 3–5 см. Торчать арматура ниоткуда не должна.
• Водопоглощение конструкции должно оказаться менее 5%, так что гидроизоляция обязательна.
• Трещины не могут быть более 0,1 мм.

После того как сборка стаканного фундамента будет закончена, необходимо будет срезать болгаркой все монтажные петли. Продолжать строительство основной конструкции можно только тогда, когда все элементы стаканного фундамента, которые заливались, окончательно застынут.

Технология монтажа

Далее подробнее рассказывается, как нужно заниматься монтажом фундаментов стаканного типа, чтобы он точно раскрывал все свои преимущества в процессе использования. Сделать его не так трудно, но нужно соблюдать правильную очередность шагов.

Подготовительный этап

Первым шагом всегда оказываются земельные работы. Так и здесь, перед тем как начинать работать с самим стаканным фундаментом, нужно подготовить для него место. Для этого снимается верхний плодородный слой на рассчитанную глубину.
