Стаканный фундамент — сборное и монолитное железобетонное основание, размеры, устройство и монтаж столбчатой конструкции из блоков своими руками.

В основе любого крупного строительного сооружения чаще всего выбираются плитные или ленточные фундаменты. Однако при возводимых в масштабах промышленных или сельскохозяйственных объектах, площадь которых превышает 5 тысяч квадратных метров, использование таких фундаментов становится нецелесообразным.

Такие постройки требуют серьезного столбчатого основания. Такого как фундамент стаканного типа. Что это за система, какими преимуществами обладает, как выполнить монтаж своими руками — ответы содержатся в этой статье.

Что это такое?

Столбчатый фундамент стаканного типа представляет собой точечное не сплошное основание, забирающее на себя основную нагрузку предполагаемой постройки. Эту нагрузку он распределяет в отдельных местах, в которых будет действовать наибольшее давление.

Данный тип основания — это совокупность сборных бетонных конструкций, расположенных в заранее спроектированных местах в виде «ступеней».

Его форма напоминает трапециевидные ступени, которые постепенно сужаются к верху конструкции.

Наши услуги

принимает заявки на следующие типы работ: забивка свай, лидерное бурение под сваи, забивка шпунта. Смотрите подробнее про наши услуги в меню сайта. Чтобы оставить заявку на выполнение работ, заполните форму:

«]» data-sheets-userformat=»,,NULL,NULL,NULL,NULL,NULL,NULL,NULL,0,NULL,,NULL,11]» style=»font-size: 110%; font-family: arial, sans, sans-serif;»>

Фундамент под баню: их виды и сравнение

осуществляет погружение свай при строительстве фундаментов под различные строения: жилые, производственные, хозяйственные, поэтому, по…

Подробнее

Фундамент под дачный дом

Строительство фундамента даже для небольшого дачного дома имеет большое количество особенностей. Учитывают типы грунта, уровень пролегания грунтовых вод, климатические условия в регионе…

Подробнее

Фундамент для пристройки к дому

Строительная специализируется на строительстве фундаментов разной сложности и вида в Москве и области. Если вы решили расширить жилое…

Подробнее

Фундамент ТИСЭ

В данной статье мы поговорим о свайно-ленточный фундаментах ТИСЭ. Вы узнаете, в каких случаях рационально использовать такие основания, какими преимуществами и недостатками они обладают.

Железобетонный фундамент

На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их строительством.

Применение

Стаканная система используется при строительстве следующих объектов:

• одноэтажные помещения с незначительной массой;
• подземные парковки, склады, машинные отделения на электро- и теплостанциях;
• промышленные объекты — мосты, пешеходные переходы над ж/д дорогой;
• основания опорных столбов СВ;
• отдельно находящихся бетонных или железных опор контактных электросетей на участках ж/д развязок.

Перед монтажом такого фундамента учитываются характеристики строительных материалов для возведения будущих построек, а также грунт. На основе исследований подбирается конкретная серия основания, которую предварительно должны проверить и утвердить государственные проектные организации.

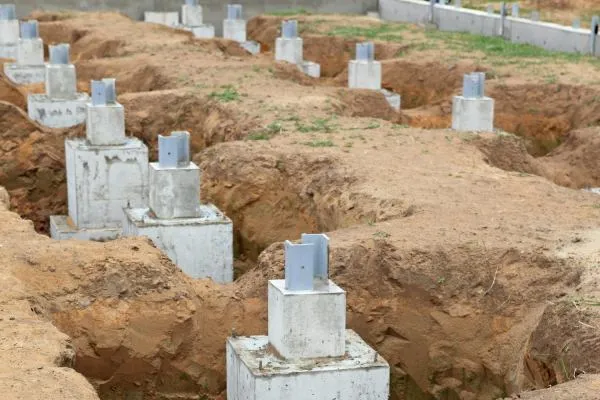

Где применяется фундамент стаканного типа

Стаканный фундамент классифицируется как основание неглубокого заложения, при его возведении нет необходимости производить большой объем земляных работ. За счет того, что вся конструкция поставляется с завода в уже готовом к монтажу виде, установить сам фундамент и возвести перекрытия и стены здания можно в минимальные сроки. После монтажа стаканного фундамента не требуется выжидать паузу в строительных работах, как в случае с монолитными фундаментами, которые требуют месячного простоя для отвердевания бетона.

Вышеуказанные преимущества являются ключевыми факторами, обуславливающими востребованность стаканных фундаментов в производственном строительстве. Такие основания незаменимы при обустройстве сельскохозяйственных помещений — свинарников, стойл для крупного рогатого скота, курятников, хранилищ для продукции растениеводства.

Также стаканные фундаменты задействуются при строительстве инфраструктурных промышленных объектов — складов и ангаров, гаражей, канализационных станций.

В автодорожном строительстве стаканный фундамент используется при возведении мостов, также он нередко применяется при обустройстве подвальных конденсационных этажей на атомных электростанциях.

Важно! В индивидуальном строительстве стаканный фундамент, из-за высокой стоимости, используется крайне редко. На нем могут возводится некоторые виды каркасных домов, однако для частной застройки применение свайного фундамента предпочтительнее по всем параметрам.

Стаканная система имеет немало преимуществ:

1. Быстрота монтажа. Основой такого фундамента являются готовые бетонные плиты. С привлечением специальной тяжелой техники процесс возведения заметно ускоряется.
2. Минимальная нагрузка на грунт. Даже с учетом монтажа тяжелого бетона с армированным каркасом создается незначительное давление на почву. Это достигается за счет точечного расположения стаканов.
3. Незначительное поглощение влаги. Основание практически не контактирует с землей, поскольку стаканы располагаются на цельных плитах. Они играют роль барьера. Поэтому грунтовые воды не оказывают негативного влияния на систему.
4. Долговечность. При соблюдении технологии строительства срок службы такого основания может быть выше 100 лет.
5. Мобильность. С помощью крана можно переместить плиты на другое место.
6. Высокий уровень прочности. Благодаря равномерным нагрузкам, стаканный фундамент отлично выдерживает различные негативные влияния.

Имеются и недостатки:

1. Требуется аренда спецтехники. Плиты необходимо транспортировать, производить их монтаж. Один или несколько человек не смогут самостоятельно сдвинуть изделия, поскольку они обладают большими размерами и серьезной массой.
2. Высокая стоимость. Цена зависит от стоимости изготовления плит.

Особенности монтажа

Сборные монолитные фундаменты стаканного типа под колонны монтируются под обязательным строгим контролем, обеспечивающим соблюдение всех требований государственных стандартов. Такие железобетонные монолитные фундаменты проходят несколько важных этапов в процессе обустройства.

1. Первый этап предусматривает подготовку поверхности. Ее необходимо тщательно разровнять, так как в последующем будет выполнена установка балок из железобетона, смещение которых нежелательно, да и невозможно.
2. На следующем этапе производится устройство углублений (ям). Не забудьте, что, после того как ямы готовы, необходимо выполнить их уплотнение при помощи гравия.
3. Теперь можно приступать к трамбовке и непосредственному возведению. Для этого производится дополнительная трамбовка грунта и установка блоков.

Весь процесс монтажа сопровождается выполнением ручных манипуляций, направленных на подгонку поверхности, точнее ее ровности. Горизонтальная точность и осевое положение всех элементов контролируется геодезическими инструментами. После того как выполнена установка стаканов, необходимо обеспечить их защиту от возможного загрязнения.

Еще раз напомним, что основной задачей, которую выполняют сборные фундаменты стаканного типа (железобетонные), является равномерное распределение степени нагрузки от строительного объекта по всей поверхности почвы.

В связи с этим возводить фундамент такого типа можно только на грунте, к характеристикам которого относятся высокая несущая способность, устойчивость к просадке и пучинистости.

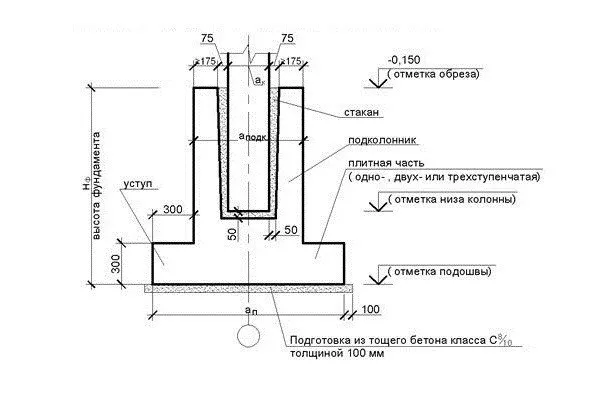

Устройство (схема)

Согласно нормативным документам фундамент стоит из следующих элементов:

1. Опорная монолитная железобетонная подушка с крупными размерами. Она может быть круглой или квадратной. Обязательна иметь верхний защитный гидроизоляционный слой. Изготовить подушку можно на стройплощадке или заказать готовые изделия у производителя. Основа укладывается на утрамбованный песчано-гравийный слой.
2. По центру основы монтируется железобетонный подстаканник. Имеет прямоугольную форму, отцентрированное углубление для установки опорного элемента. Обязательно происходит армирование стаканов в горизонтальном и вертикальном направлениях.
3. Далее в стакан устанавливается стальная или железобетонная опора. Сечение колонны может быть в форме квадрата или круга. При этом длина и размеры зависят от особенностей грунта и расчетных нагрузок.
4. Затем на опору устанавливается колонна. Она является главным несущим компонентом, берущей на себя основную часть нагрузок от будущих сооружений.

Сборные опорные подушки имеют форму в виде трапеции со скошенными боковыми гранями. Монолитные плиты — прямоугольную форму. Если изготовление фундамента происходит из монолитной плиты, то стакан также должен выполняться из монолита и быть единым целым с плитой за счет их общего армирования.

Маркировка

Обозначение фундамента выполняют краской на боковой поверхности конструкции. Маркировка состоит из одной или двух буквенно-цифровых групп, разделённых дефисом.

В первой группе, согласно ГОСТ, указывают размеры подошвы и высоту изделия в дециметрах, которые округляют до целых цифр.

Вторая группа раскрывает несущую способность, а также тип проницаемости, если фундамент предназначен для размещения в агрессивных средах.

Примеры обозначений:

1. 1Ф13.8-1. Фундамент для колонны 300х300 мм с размером подошвы 1300х1300 мм, высотой 800 мм. Несущая способность 1 группы для стен толщиной до 250 мм.
2. 2Ф20.9-2П. Поперечный размер колонны 400х400 мм, подошва 2000х2000, высота 900 мм. Возможно строительство стен толще 250 мм, использован бетон пониженной проницаемости.

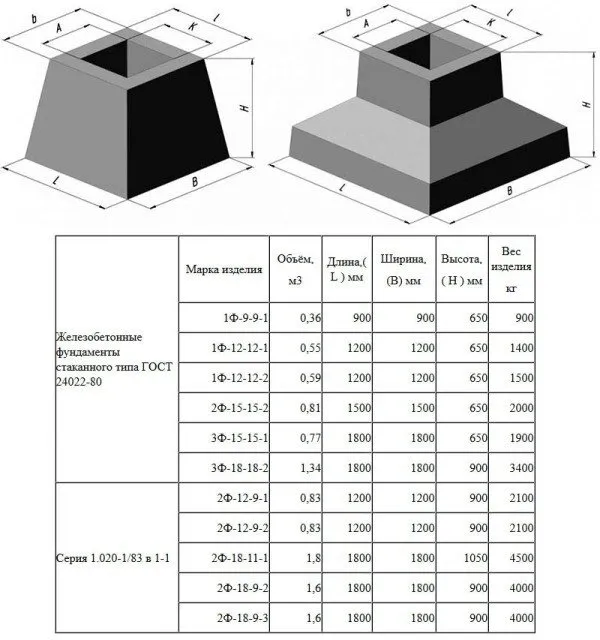

Размеры

Для возведения сборных железобетонных колонн берутся монолитные опорные основания стаканного типа ФЖ-1 и ФЖ-18-м-2. Для первого варианта отверстие стакана должно составлять 30х30 см, а для второго — 70х50 см.

Выполнением расчетов должны заниматься только специалисты. Этот тип фундамента является более серьезным по сравнению с простыми ленточными основаниями.

После проведения соответствующих работ специалист предоставит данные о размерах, количестве стаканов, материалов для изготовления опор, несущих особенностей и прочих нюансах.

4.3.3. Отдельные фундаменты под колонны (ч. 1)

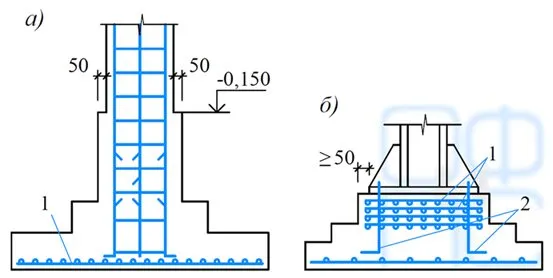

Основным типом фундаментов, устраиваемых под колонны, являются монолитные железобетонные фундаменты, включающие плитную часть ступенчатой формы и подколонник. Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана (см. рис. 4.1, а

), монолитных — соединением арматуры колонн с выпусками из фундамента (рис. 4.8,
а
), стальных — креплением башмака колонны к анкерным болтам, забетонированным в фундаменте (рис. 4.8,
б
).

Размеры в плане подошвы ( b, l

), ступеней (
b
1,
l
1 ), подколонника (
luc, buc
) принимаются кратными 300 мм; высота ступеней (
h
1,
h
2 ) — кратной 150 мм; высота фундамента (
hf
) — кратной 300 мм, высота плитной части (
h
) — кратной 150 мм.

ТАБЛИЦА 4.22. ВЫСОТА СТУПЕНЕЙ ФУНДАМЕНТОВ, мм

Высота плитной части фундамента h , мм	h 1	h 2	h 3
300	300	–	–
450	450	–	–
600	300	300	–
750	300	450	–
900	300	300	300
1050	300	300	450
1200	300	450	450
1500	450	450	600

Модульные размеры фундамента следующие:

hf
h	300, 450, 600, 750, 900, 1050, 1200, 1500, 1800
h 1, h 2, h 3	300, 450, 600
b
l
b 1, b 2
buc
luc
l 1, l 2

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена.

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

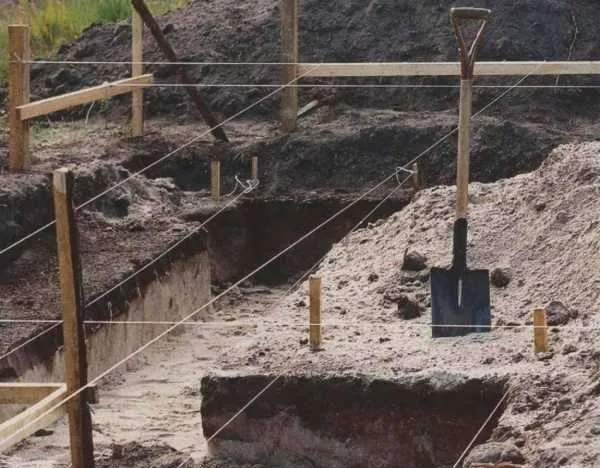

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

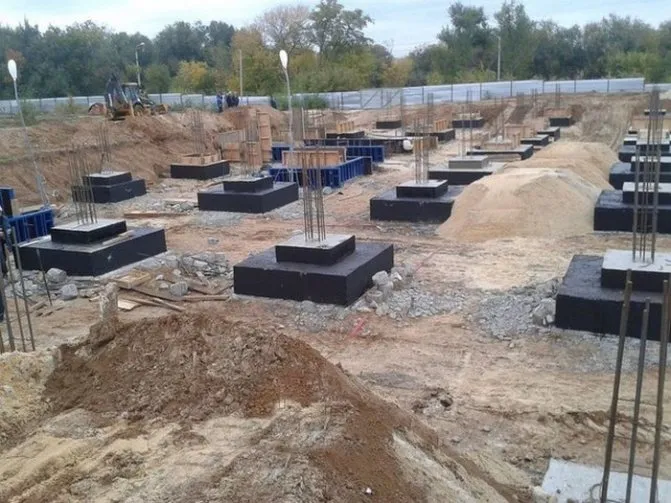

Монтаж блоков

1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
2. после высыхания промазать битумом;
3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Если грунтовые воды расположены близко к основанию, то необходимо выполнить несколько гидроизоляционных слоев. Это не только исключит скорейшей разрушение конструкций под влиянием влаги, но и укрепит их в целом.

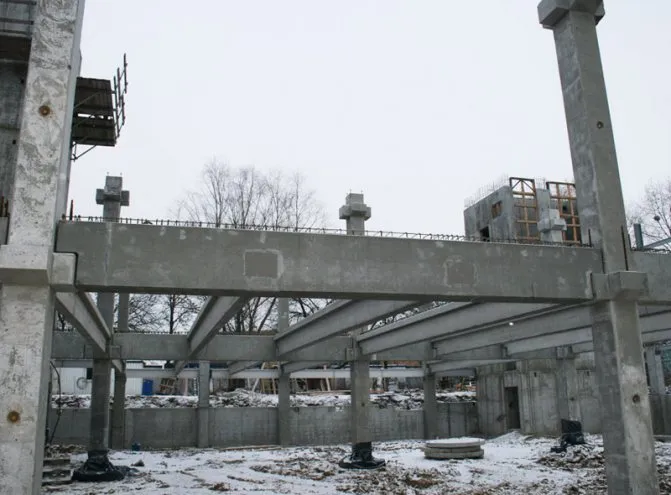

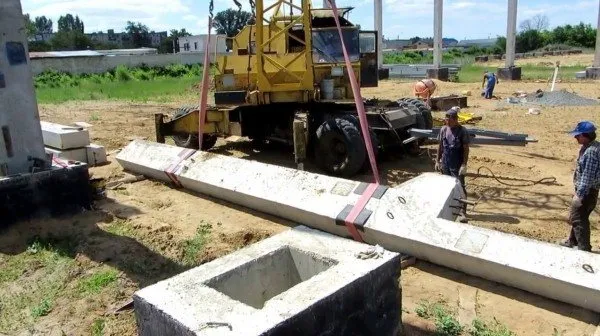

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

1. Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок.
2. Монтаж колонн представляет собой нанесение специальных рисок. После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям. Иначе в скором времени произойдет смещение балок.
3. Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной.
4. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

Гидроизоляция

Если фундамент со стаканом делался не из готовых заводских блоков, которые уже имеют гидроизоляцию, а заливался на участке, то перед засыпкой ям нужно выполнить гидроизоляцию конструкции. Она выполняется в такой последовательности:

1. Поверхность бетона очищается от загрязнений и выравнивается при помощи жидкого бетонного раствора.
2. Затем поверхность обмазывается битумной мастикой и застилается слоем рубероида. Стыки между соседними полосами материала проклеиваются при помощи той же мастики с нахлёстом листов не менее 15 см.
3. Затем аналогично выполняется второй слой гидроизоляции. То есть снова наносится мастика и прокладывается слой рубероида.

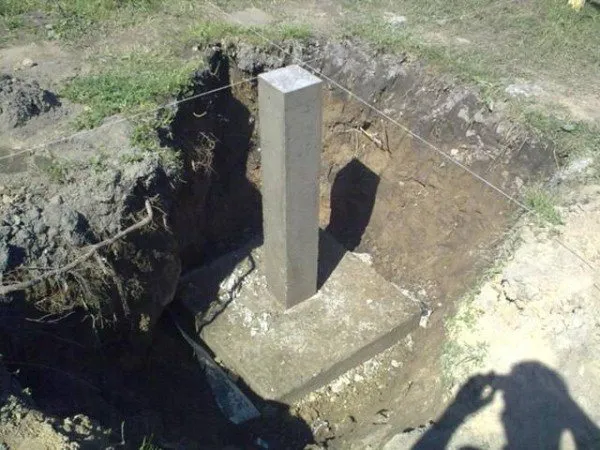

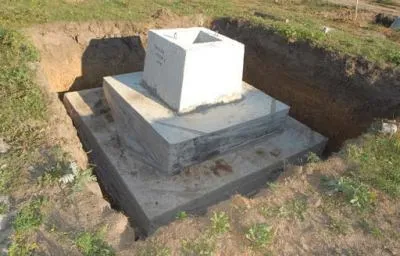

Пошаговая инструкция строительства монолитного фундаментного стакана

Если человеку хочется создать монолитный фундамент с нуля, то следует воспользоваться следующей технологией:

1. Выкопать котлованы, сделать ровным дно. Уложить и утрамбовать песчано-гравийную подушку.
2. Выполнить подбетонку. Иначе говоря залить слой цементного раствора, который предотвратит просачивание бетонного молочка. Важный момент — следует доверить замес бетона опытным строителям. Невозможно собственными усилиями добиться нужной марки.
3. На бетонный слой монтировать армированный каркас для последующего обустройства стакана. Их крепление происходит с помощью сварки или связки проволокой (зависит от маркировки выбранной стали).

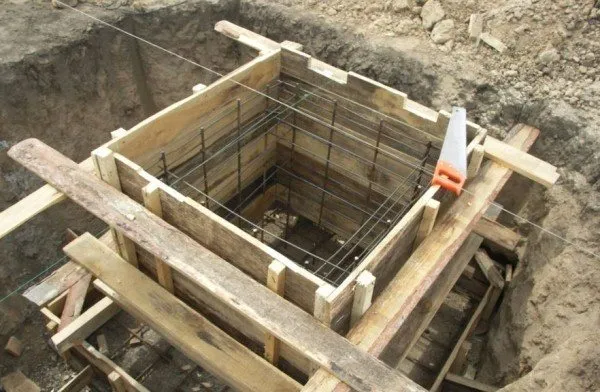

4. Вокруг каркаса выполнить опалубку. Она должна повторять форму стаканного блока. Если решено установить железные колонны, то вместо пустой ниши внутри конструкции сделать монолитный стакан с вмурованными металлическими анкерами.



5. После окончания создания опалубки приступить к заливке бетона. Пузырьки воздуха удалить погружным вибратором. Если проигнорировать данный процесс, то в скором времени основание растрескается.
6. После застывания бетона (примерно через три дня) снять опалубку. В течение месяца он будет набирать прочность, поэтому важно правильно ухаживать за ним. Поливать в сухую погоду, укрывать от дождей.
7. Когда фундамент окончательно затвердеет, засыпать землей пространства и установить колонны. Монтаж этих элементов идентичен вышеописанному процессу.

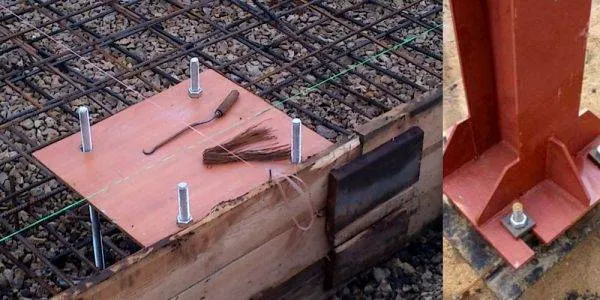

Кондуктор-шаблон для анкерных соединений

При заливке бетонного основания под металлические колонны используют специальный кондуктор, с помощью которого контролируется глубина и высота установки анкерных болтов. По сути, это своего рода шаблон для установки анкеров. Чаще всего изготовление кондуктора проводится из металла, на верхней поверхности которого нанесены риски для совмещения с осями и последующей проверке правильности установки с помощью теодолита. Отверстия для крепления болтов делаются в соответствии с диаметром анкеров.

Перед заливкой бетоном болты привариваются к арматурному каркасу основания, а после заливки бетоном, до того момента как он наберет свою техническую твердость проводится проверка правильности расположения болтов. Следующим этапом проводится контроль жесткости опалубки и анкеров. В завершении данной контрольной операции проверяется высотно-плановый показатель расположения.

Кондуктор-шаблон для анкерных соединений

Под тяжелые стальные конструкции используются тяжелые или усиленные варианты анкерных болтов. Размеры как диаметра болта, так его длины и шага резьбы существенно отличаются от легких анкерных соединений. Установка усиленных тяжелых болтов проводится с помощью шаблонов, в нужном положении до заливки основания бетоном. Для большей фиксации таких шаблонов используют дополнительную фиксацию каркасными стойками, придающих конструкции более жесткий вид.

После заливки бетоном, шаблоны анкерных болтов убираются, при этом, как правило, каркас остается на месте установки

При проведении этого этапа работ особое внимание уделяется правильному расположению болтов, обязательно контролируются буквально все параметры – высота, глубина вертикальность установки. Это один из самых трудоемких процессов, но от него зависит насколько верно проведено установка фундамента

Для облегчения работ на этом этапе используется несколько эталонных шаблонов-кондукторов. Сваренный из металлического швеллера или иного металлического профиля большой толщины с нанесенными координатами осей он должен обладать большой массой и жесткостью. В намеченных местах просверливаются отверстия под диаметр анкерных болтов. Для легких болтов, как правило, используется обычный деревянный брус.

Перед установкой болтов проверяется правильность установки кондуктора. Он совмещается по осям координат, а по высоте устанавливается согласно меток, на стойках каркаса.

Какой фундамент надо сделать под дом из контейнера?

Для дома из контейнера рекомендуется использовать такой тип фундамента, который обеспечит надежную опору и стабильность для дома. Существует несколько типов фундаментов, которые можно использовать под дом из контейнера:

1. Ленточный фундамент: это самый распространенный тип фундамента для домов. Он представляет собой бетонную ленту, которая образует периметр будущего дома. Контейнеры для дома могут быть установлены на эту ленту, а также дополнительно закреплены болтами или сваркой.

2. Винтовой свайный фундамент: этот тип фундамента состоит из винтовых свай, которые завинчиваются в грунт. Винтовой свайный фундамент может использоваться в случаях, когда грунт имеет низкую несущую способность и не позволяет использовать традиционный ленточный фундамент.

3. Плитный фундамент: это тип фундамента, который используется для установки на сильно неоднородных грунтах, где традиционный ленточный фундамент может быть ненадежным. Плитный фундамент представляет собой толстую бетонную плиту, на которую устанавливаются контейнеры для дома.

Важно учесть, что выбор типа фундамента зависит от многих факторов, включая тип грунта, климатические условия, размеры дома и другие. Рекомендуется обратиться к опытным профессионалам в области строительства для получения консультации и выбора наиболее подходящего типа фундамента для дома из контейнера.
