Виды и размеры основания

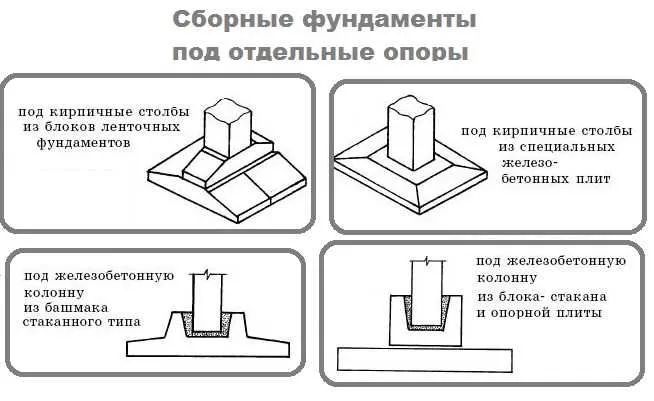

Фундамент из железобетонных стаканов может быть двух видов.

По стандартной схеме это собираемая структура, образуемая из отдельных элементов, которые соединяются вместе, как конструктор. Однако монолитный стаканный фундамент считается более удобным с точки зрения монтажа, хотя перевозка объемных блоков может быть усложнена.

Следует различать такие основания и по типу применяемых башмаков:

• Если нагрузка от здания будет направлена только вертикально, стаканы берут с углублением квадратного сечения.При боковом воздействии нужны элементы с прямоугольными выемками, где соотношение короткой и длинной стороны составляет 0,6.

Как правило, размеры фундамента на плане не превышают 50-55 м2, впрочем, здесь все зависит от проекта постройки и ее веса.

Кроме того, в проектировании и составлении схемы расстановки учитываются габариты самих стаканов. ЖБИ могут идти с опорной частью от 1,2х1,2 до 2,1х2,1 м. В высоту они выпускаются всего трех типоразмеров: 750, 900 и 1050 мм, но сегодня можно купить и укороченные башмаки в 650 мм – у этих цена пониже.

Габариты подколонных блоков нормируются ГОСТ 24476-80, где они дополнительно разделяются на 3 серии в зависимости от параметров устанавливаемых столбов:

• 1Ф – для колонн квадратного сечения со стороной 30 см.2Ф и 3Ф – для элементов шириной 40 см.

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Различные способы обустройства столбчатого фундамента

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

• железобетон;
• бутобетон;
• блоки;
• кирпич;
• натуральный камень;
• дерево;
• трубы: асбестовые или пластиковые.

Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

По глубине заложения столбчатые основания делятся на три основных типа:

Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

Пошаговая инструкция строительства монолитного фундаментного стакана

Если человеку хочется создать монолитный фундамент с нуля, то следует воспользоваться следующей технологией:

Выкопать котлованы, сделать ровным дно. Уложить и утрамбовать песчано-гравийную подушку.
Выполнить подбетонку. Иначе говоря залить слой цементного раствора, который предотвратит просачивание бетонного молочка. Важный момент — следует доверить замес бетона опытным строителям. Невозможно собственными усилиями добиться нужной марки.
На бетонный слой монтировать армированный каркас для последующего обустройства стакана. Их крепление происходит с помощью сварки или связки проволокой (зависит от маркировки выбранной стали).
Вокруг каркаса выполнить опалубку. Она должна повторять форму стаканного блока. Если решено установить железные колонны, то вместо пустой ниши внутри конструкции сделать монолитный стакан с вмурованными металлическими анкерами.

После окончания создания опалубки приступить к заливке бетона. Пузырьки воздуха удалить погружным вибратором. Если проигнорировать данный процесс, то в скором времени основание растрескается.
После застывания бетона (примерно через три дня) снять опалубку

В течение месяца он будет набирать прочность, поэтому важно правильно ухаживать за ним. Поливать в сухую погоду, укрывать от дождей.
Когда фундамент окончательно затвердеет, засыпать землей пространства и установить колонны

Монтаж этих элементов идентичен вышеописанному процессу.

Виды фундаментов для каркасного дома, преимущества и недостатки

У каждого фундамента есть достоинства и недостатки. Имеются явные минусы и невидимые на первый взгляд преимущества

Поэтому загородным застройщикам надо на них обязательно обращать внимание

Свайно-винтовой фундамент

Для каркасного строительства это современный вариант фундаментной конструкции, применяемый все чаще. Сваи этого типа изготавливают из толстостенной трубы, на конец которой приваривают бур. Их просто вкручивают в грунт ниже уровня промерзания. И это большой плюс.

Другие достоинства:

• низкая себестоимость материала и цена проводимых работ;
• ростверк, то есть обвязка свай, находится выше почвы.

Явных минусов у этого варианта нет, н о есть спорные. К примеру, труба с буром защищается от влаги краской, которая при вкручивании в землю может повредиться. То есть коррозия металла через какое-то время даст о себе знать.

Низкая эксплуатационная жесткость фундаментной конструкции. К сожалению, ростверк не может дать стопроцентной горизонтальной жесткости. Поэтому в процессе эксплуатации, особенно при резких порывах ветра, дом будет раскачиваться. Решается эта проблема двумя способами:

• увеличение количества свай;
• монтаж растяжек между элементами фундамента.

Свайно-винтовая конструкция используется на:

• участках с уклоном;
• пучинистых грунтах;
• слабых обводненных.

Ленточный заглубленный

Этот вариант с морозным пучением решает проблемы на все сто процентов. У него высокая несущая способность. Но это дорогая конструкция. Возводить ее под каркасный дом нецелесообразно. Если по проекту в здании присутствует цокольный этаж, то этот вариант использовать можно.

Ленточный мелкозаглубленный

Свое название этот фундамент получил за счет невысокой глубины заложения – в пределах 30 см. Для каркасного дома отличный вариант. Но использовать его рекомендуется только на песчаных непучинистых грунтах. На остальных, где действуют силы пучения, он просто покрывается трещинами, снижается несущая способность. В некоторых случаях может произойти излом.

Внимание! Под этот тип фундамента обычно делают мощную подушку из крупнозернистого песка. Иногда только так можно сгладить морозное пучение

Монолитный плитный

Это идеальная фундаментная конструкция под каркасный дом. Это монолит под все здание с большой несущей способностью, который создает равномерную нагрузку на грунт.

Другие плюсы:

• выравнивает морозное пучение и движение земли;
• при соблюдении технологии сооружения можно использовать на любых грунтах;
• это мелкозаглубленная конструкция, позволяющая упростить процесс заливки;
• высокая жесткость, позволяющая сгладить нагрузки, как от дома, так и от грунта.

Минусы:

• высокая стоимость, связанная с материальными затратами: арматура, бетон, подушка из щебня и песка;
• сложно использовать на участках с уклоном;
• сложности с формированием подвального помещения.

Свайный

Здесь надо говорить о двух вариантах: буронабивные и забивные. Первые – это когда в грунте бурят скважину и в нее после установки арматурного каркаса заливают бетонный раствор. Вторые – это готовые сваи, которые при помощи гидравлического пресса вдавливают в землю.

Преимущества:

• хорошая устойчивость к нагрузкам: продольным, поперечным или обои сразу;
• высокий запас прочности, позволяющий возводить многоэтажные дома;
• быстрота сооружения;
• подходит для любых грунтов, даже болотистых, торфяных и прибрежных.

Недостатки:

• использование специальной техники, увеличивающей цену строительства;
• проведение точных инженерных расчетов.

Столбчатый

Обычно эту разновидность используют для сооружения небольших дачных домиков.

Преимущества:

• большая скорость сооружения;
• проведение строительных операций вручную;
• низкая себестоимость;
• можно заливать опорные столбы даже на промерзших грунтах.

Недостатки:

• низкая несущая способность;
• хрупкость элементов фундамента.

Кирпичные

К кирпичным фундаментам под каркасный дом сегодня отношение неоднозначное. Хотя основы из кирпича до сих пор эксплуатируются. И срок службы их превышает 200 лет. Чаще в загородном строительстве используют столбчатый вариант, у которого те же преимущества и недостатки, что у обычной столбчатой конструкции.

Где не рекомендуется его использовать:

Ограничения

Они связаны в основном с характеристиками почвы в месте установки стаканов, причем независимо от их вида. При риске (даже теоретическом) проседания грунта такой фундамент монтировать запрещено.

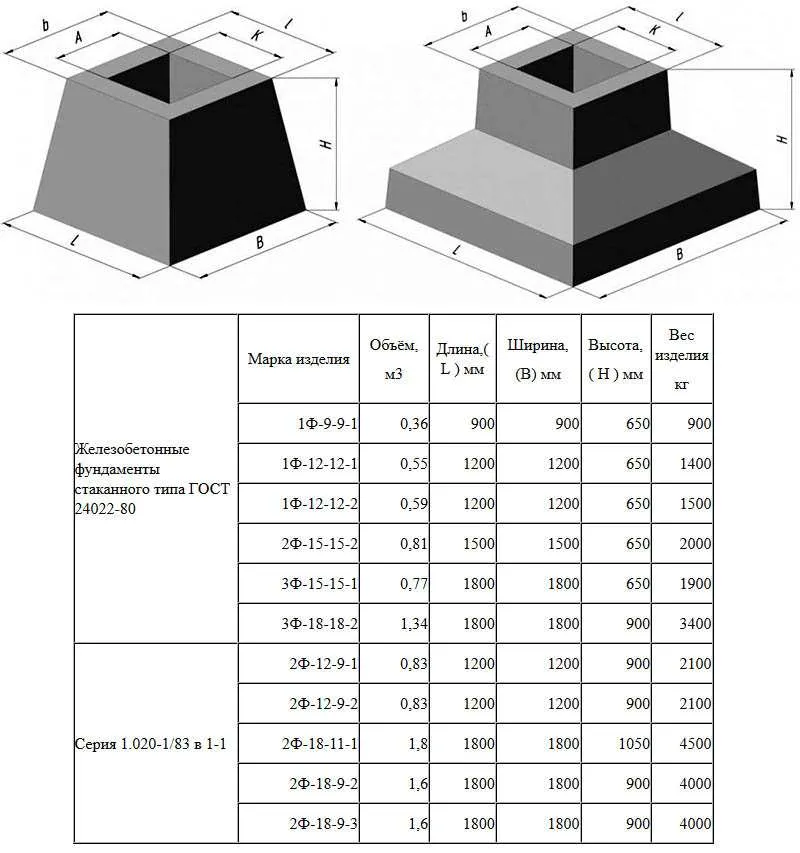

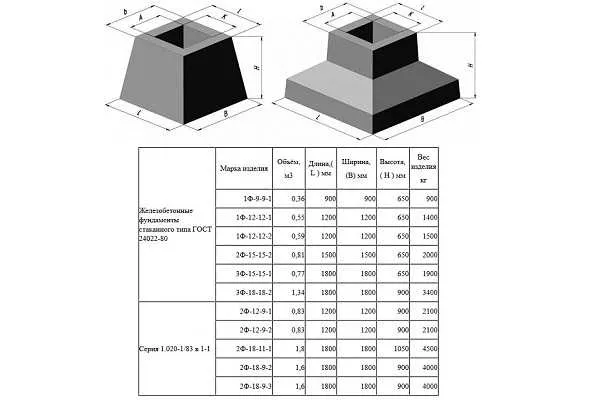

1. Типы и размеры стаканных изделий.

ТУ на эти блоки указаны в ГОСТ № 24476 от 1980 года. Подробно со всеми линейными параметрами можно ознакомиться в таблице №1 документа. Габариты ЖБИ и определяют специфику их использования (единица измерения – мм).

• 1Ф и 2Ф – цельные фундаменты под колонны с сечениями 300х300 и 400х400 соответственно.
• 1ФС и 2ФС – башмаки для фундаментов составных (блочных). Все остальное – аналогично.

В производстве монолитных стаканных оснований используются бетоны не ниже М200, арматура из стали горячекатаной классов А-III или Ат-III С (по ГОСТ № 10884 от 1994 года). Водонепроницаемость – B2; вес образцов – от 2100 до 5800 кг.

2. Предельные размеры фундаментов.

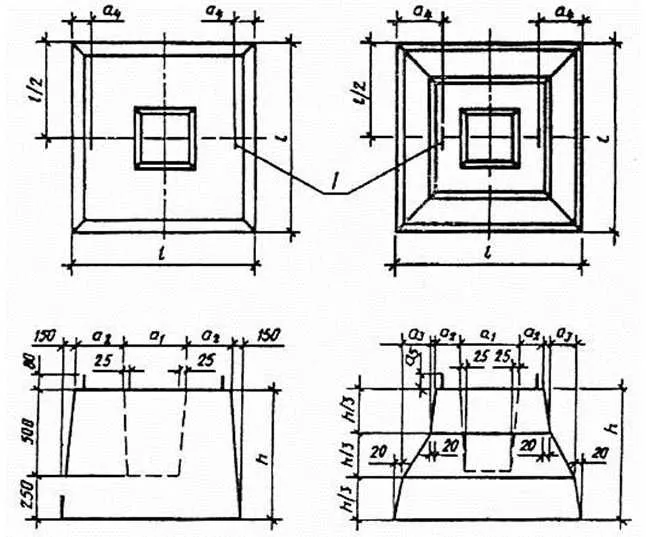

Обозначения линейных параметров показаны на схеме.

• L – 1200-2100;
• h – 750-1050;
• a1 – 450; 550;
• a2 – 175; 225;
• a3 – 260; 410; 560;
• a4 – 220; 240; 370; 390; 520; 540; 620; 690;
• a5 – 80 и 100.

3. Маркировка.

Все обозначения наносятся на боковой грани ЖБИ. Размеры стаканов указываются в дм (высота округляется). Например, 1Ф18.8-1.

Расшифровка позиций (слева направо):

• 1-я – тип стакана.
• 2-я – (18). Размеры подошвы фундамента под колонну – 1800х1800.
• 3-я – (8) высота стакана. В данном случае – 750.
• 4-я – несущая способность (для этого изделия – первая).

Особенности монтажа основания

Кто знаком с инструкцией по возведению блочной ленты или фундамента на столбах, ничего нового для себя не найдет. Технологии в своей основе идентичны.

1. Подготовка сегмента территории.

Как и при любом строительстве, производится разметка участка

Но особое внимание – качеству выравнивания мест под стаканы. Контроль осуществляется не на «глазок», а с помощью нивелира. Такая тщательность обусловлена тем, что колонны, независимо от их материала и назначения, всегда размещаются строго вертикально

Так как все типы стаканов отличаются точными размерами, в том числе и отверстий под опоры, то выровнять последние изменением их положения после установки не получится

Такая тщательность обусловлена тем, что колонны, независимо от их материала и назначения, всегда размещаются строго вертикально. Так как все типы стаканов отличаются точными размерами, в том числе и отверстий под опоры, то выровнять последние изменением их положения после установки не получится.

2. Обустройство лунок.

• Выкапывание на определенную глубину ям.
• Утрамбовывание дна.

Грунт дополнительно уплотняется методом подсыпки (например, щебня). Причем используется только его самая прочная разновидность – гранитный.

3. Установка ЖБИ по месту.

Перемещение, опускание стакана под колонну жби  осуществляется краном. После фиксации фундаментной опоры контролируется ее горизонтальность. При необходимости выравнивание делается тем же щебнем. И только после того, как оно закончено, снимаются стропы. Если колонна не устанавливается сразу же, отверстие под нее накрывается во избежание загрязнения полости стакана.

4. Удаление проушин.

Это делается только после постановки колонны и ее надежной фиксации. Монтажные серьги срезаются (как правило, «болгаркой»). Вбивать их в бетон, загибать на сторону запрещается.

Стоимость

Ориентировочные данные по Москве и региону.

Тип стакана	Размеры, мм	Вес, т	Розничная цена ЖБИ, руб/ед
L	h
1Ф	750	1,9
2,5
900	3,2
4,3
5,3
2Ф	2,1
3
4
4,5
900	5,3
5,8

Особенности конструкции такого основания

Устройство стаканных фундаментов

В ГОСТе 23972-80 четко указано, какая должна быть конструкция самого стаканного фундамента, допустимые параметры и нагрузки, а также размеры подошвы и тип арматуры. В целом, он состоит с нескольких сборных элементов:

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

Армирование

Армирование монолитных стаканных блоков производится по схемам в приложении к ГОСТу 23972-80. Должна применяться только горячекатаная сталь периодического (10-12 мм) и гладкого (6 мм) профиля класса A III и A I.

Арматурные каркасы вяжутся на поверхности, после чего опускаются внутрь опалубки. Горизонтальные прутки монтируются с шагом 200-250 мм. Высота вертикальных стержней должна быть таковой, чтобы их верхние концы выступали над бетонной поверхностью опоры на 100-200 мм для дальнейшей привязки колонны.

В дополнение к стержневому армированию подколонники укрепляются арматурной сеткой, из которой формируется каркас, расположенный по 4-м стенкам башмака на всю их высоту. Армокаркас при укреплении стакана утапливается в бетон минимум на 50 мм.

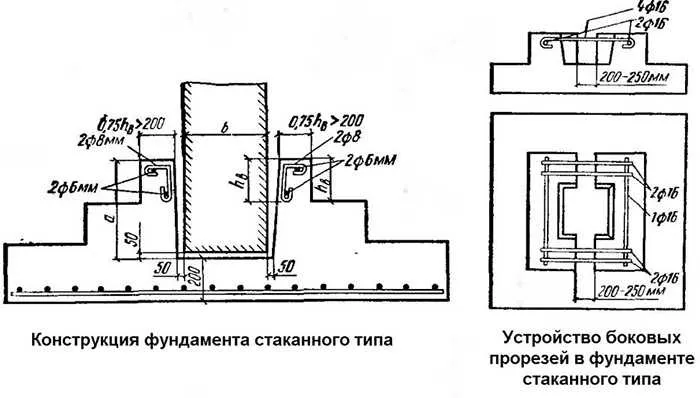

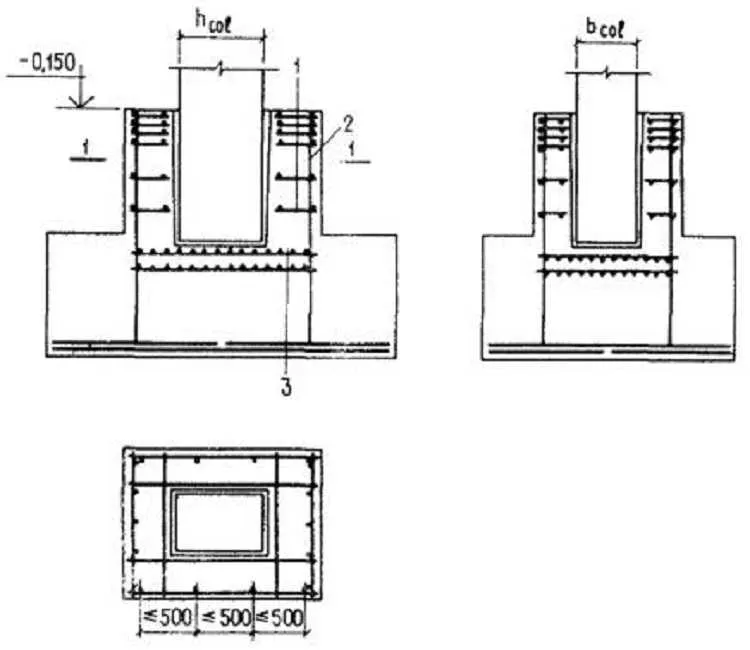

Схема армирования стаканного фундамента:

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Технология возведения фундамента стаканного типа

Стаканные фундаменты возводятся в строгом соответствии с действующими стандартами. Процесс осуществляется при наличии тяжелой строительной техники и под руководством опытных мастеров. В целом технология возведения состоит из нескольких этапов.

Этап 1. Подготовка участка и выполнение земляных работ

Место, отведенное под строительство, необходимо тщательно очистить. При этом удаляется не только строительный мусор, но и верхний растительный слой почвы.

Подготавливаем участок

Кроме того, необходимо подготовить котлован для блоков. Он может быть выполнен отдельно для каждой опоры или в виде сплошной траншеи, проходящей по периметру будущего строения. В некоторых случаях блоки устанавливают на дне большого котлована, разработка которого ведется с использованием экскаватора.

После выемки грунта дно котлована зачищают, выравнивают и тщательно утрамбовывают.

к оглавлению

Этап 2. Создание уплотняющей подсыпки

Уплотнение под стаканным фундаментом необходимо в том случае, если строительство ведется на слабых грунтах, которые имеют свойство усадки под действием веса здания и фундамента. Для обустройства уплотняющей подсыпки используют песок и щебень мелкой фракции.

Размер уплотняющей подсыпки должен превышать размер опорной плиты примерно на 0,3 метра. Пренебрежение этим правилом может стать причиной перекоса железобетонной конструкции.

Уплотнение грунта

Высота уплотнения зависит от массы стаканного блока, при этом толщина слоя песка и щебня должна быть одинаковой. Первым слоем укладывают щебень, его равномерно распределяют по дну котлована, разравнивают и утрамбовывают. Для этого можно воспользоваться ручной трамбовкой или специальным оборудованием стрелового крана. Далее засыпаю песок, увлажняют его водой из шланга и также хорошо уплотняют, используя аналогичное оборудование.

к оглавлению

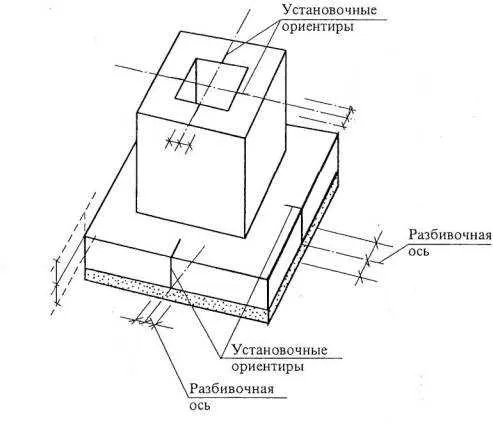

Этап 3. Разметка осей

На дне подготовленного котлована выполняется разметка мест расположения блоков стаканного фундамента. Для этого на обносочных досках закрепляют оси разбивки. На пересечении осей устанавливают отвес, который определяет центральную точку расположения опорной монолитной плиты.

Далее делают шаблон блока стаканного фундамента и переносят его контуры на землю. При этом делают соответствующие отметки колышками и шнуром или нитью.

Размечаем оси фундамента

Отметив место расположения блока на дне котлована, дополнительно проверяют горизонтальность уплотнительной подсыпки. При необходимости ее выравнивают до идеального уровня.

к оглавлению

Этап 4. Установка блоков

За монтажные петли цепляют крюки тросов стрелового крана, причем выполнять зацепку можно двумя или четырьмя крюками в соответствии с размерами монолитного блока. Каждый зацеп следует проверить на прочность. С помощью крана блок немного поднимают над землей и удаляют налипшую землю. После этого кран переносит блок на нужное место.

Перед окончательной установкой следует вручную откорректировать положение блока, при необходимости развернуть его и сместить в нужном направлении. После этого блок может быть установлен на свое место.

Аналогичным образом выполняется установка других элементов фундамента стаканного типа.

На завершающем этапе выполняется обратная засыпка грунта, которым заполняют пространство вокруг блоков. Засыпанный грунт необходимо тщательно утрамбовать. Излишки грунта равномерно распределяют по участку или вывозят в специально отведенные места.

Для усиления конструкции стаканного типа выполняют армирование стаканов, колонн и плит. При этом прутья арматуры связывают между собой с помощью сварки. Арматура закладывается в каждый элемент фундамента стаканного типа на одном из этапов производства.

к оглавлению

Установка фундамента

Для возведения стаканных сооружений важно придерживаться прописанных стандартов. Процесс монтажа не так уж сложен, если точно придерживаться определенной очередности работ. Шаги по возведению фундамента

Шаги по возведению фундамента

1. Грамотная предварительная подготовка грунта.
   Он должен быть хорошенько выровнен и размечен. Дело в том, что на нем будут размещены железобетонные балки, которые категорически запрещается смещать.
   Если характеристики строительной площадки не позволяют сделать этого, то вполне можно подсыпать привезенный грунт и как следует его утрамбовать.
2. Уплотнение грунта.
   Когда почва достаточно подготовлена, можно переходить к ямам, которые выкапываются в заранее определенных отмеченных местах.
   Днища готовых ям трамбуются и уплотняются посредством гравия.
3. Далее настает черед установки блоков.Необходимо тщательно следить, чтобы поверхности всех устанавливаемых элементов находились в строго горизонтальной плоскости. Пользуются для этого разными приспособлениями, например, нивелиром либо обычным строительным уровнем. Когда все используемые элементы будут установлены, требуется очистить их поверхность от всех видов загрязнений.

Правильно установленный стаканный фундамент равномерно распределяет нагрузки от строения по всей поверхности почвы.

Важное условие для этого – устойчивый к просадкам, пучинистости, деформациям грунт. Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации

Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации

Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации.

Соблюдение технологии

Чтобы избежать ошибок при установке основания должны быть предприняты необходимые меры, обеспечивающие ему необходимую прочность.

Соблюдайте технические требования специального ГОСТа!

• Требуется использовать бетон марки М200 (или выше ее качеством), что необходимо для высоких выдерживающих способностей и надлежащей прочности будущих опорных столбов;
• В процессе возведения конструкции должен обеспечиваться уровень водопоглощения не выше пяти процентов;
• Все конструкции устанавливаются лишь после обретения ими необходимой прочности;
• Необходимо обязательное армирование колонн специальной стальной арматурой;
• Толщина раствора вокруг металлических прутов должна быть не менее 3 см;
• Допускаются трещины после высыхания размером не больше 1/10 одного мм;
• В процессе монтажа, после того, как опорные колонны будут установлены, следует удалить все имеющиеся специальные монтажные петли.

Расчет высоты опор освещения

Стандартная высота столбов освещения варьируется от 4 до 12 метров. Ее расчет выполняется в соответствии с «Правилами устройства электроустановок».

1. Высота установки светильников над проезжей частью должна быть не менее 6,5 м. В этом случае применяются конструкции с консольным выносом, устанавливаемые на силовых опорах. При обслуживании фонарей с оборудованной телескопической вышки допускается размещение светильников выше или ниже высоковольтной линии с их удалением по горизонтали не менее 0,6 м. Если используются иные методы техобслуживания, то фонари монтируются ниже ВЛ с удалением по вертикали от 0,2 м и горизонтали от 0,4 м. Надземная высота опоры при этом будет составлять 8-9 метров.
2. Высота установки светильников над пешеходными зонами должна быть от 3 м. В парковых зонах часто используются конструкции торшерного типа. Они имеют привлекательный дизайн и мягко рассеивают свет во все стороны.
3. Минимальная высота опор декоративного освещения сооружений, газонов и т.д. стандартами не регламентируется.
4. Установка фонарей ниже уровня земли допускается при организации дренажной или другой системы водоотвода.

Важно! Наибольшей устойчивостью к температурным перепадам обладают металлические опорные конструкции. Их можно использовать во всех климатических зонах

Стаканная система имеет немало преимуществ:

1. Быстрота монтажа. Основой такого фундамента являются готовые бетонные плиты. С привлечением специальной тяжелой техники процесс возведения заметно ускоряется.
2. Минимальная нагрузка на грунт. Даже с учетом монтажа тяжелого бетона с армированным каркасом создается незначительное давление на почву. Это достигается за счет точечного расположения стаканов.
3. Незначительное поглощение влаги. Основание практически не контактирует с землей, поскольку стаканы располагаются на цельных плитах. Они играют роль барьера. Поэтому грунтовые воды не оказывают негативного влияния на систему.
4. Долговечность. При соблюдении технологии строительства срок службы такого основания может быть выше 100 лет.
5. Мобильность. С помощью крана можно переместить плиты на другое место.
6. Высокий уровень прочности. Благодаря равномерным нагрузкам, стаканный фундамент отлично выдерживает различные негативные влияния.

Имеются и недостатки:

1. Требуется аренда спецтехники. Плиты необходимо транспортировать, производить их монтаж. Один или несколько человек не смогут самостоятельно сдвинуть изделия, поскольку они обладают большими размерами и серьезной массой.
2. Высокая стоимость. Цена зависит от стоимости изготовления плит.

Что такое стакан

В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.

Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.

В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.

Посмотрите видео:

Фундамент стаканного типа под колоны имеет свои преимущества:

• Феноменальная грузоподъемность;
• Практически полная инертность к влаге;
• Монтаж выполняется в самые короткие сроки при условии использования специальной техники.

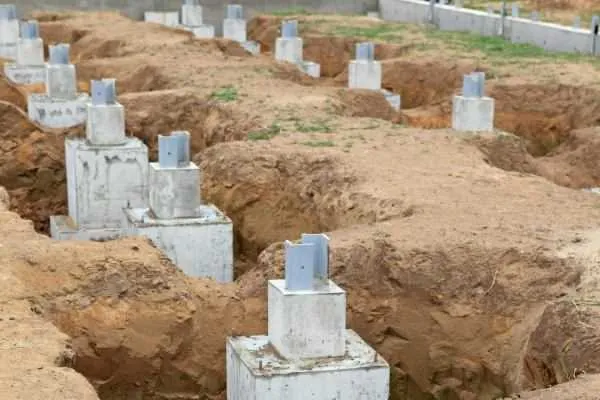

Фундамент стаканного типа: характерные особенности

Современные фундаменты стаканного типа изготавливают из качественного железобетона. Их можно отнести к одной из разновидностей известных столбчатых конструкций, но первые характеризуются лучшей устойчивостью.

Они представляют собой не просто столбы, а своеобразные большие «башмаки» из железобетона. Их устанавливают в специально подготовленные ямы, где предварительно хорошенько утрамбовывают поверхность.

Каковы их особенности?

Нельзя сказать, что в современных реалиях данный способ используется столь уж часто. Но, в числе прочих, он имеет право на существование.

Такой тип оснований более рекомендуется для домов каркасного типа небольшого размера. Однако их применение оправдано лишь при наличии устойчивых грунтов – только тогда будет равномерное распределение нагрузки на все основание.

Главные области применения

Сооружения стаканного типа используются при:

• возведении сравнительно малых производственных помещений;
• постройке индивидуальных жилых каркасных домов;
• для сооружения надежных стоек для цокольных, конденсационных и подвальных помещений.

Стаканный фундамент будет оптимальным для небольшой постройки из дерева этажностью не выше трех.

 Виды стаканных фундаментов

Выделяется два вида стаканных фундаментов:

1. Монолитный;
2. Сборный.

Проще изготавливать и удобнее использовать монолитные конструкции. Для них характерно наличие поверхности горизонтальной, а для сборных типична поверхность уклонная. Но, и в том и в другом варианте, монолитный столб располагается, по отношению к стакану, выше.

Подколонные стаканы делают из качественного бетонного раствора с включением усиленных армированных каркасов. Такие сооружения обладают отличной устойчивостью, имеют внушительный срок эксплуатации.

Из чего состоит конструкция?

В конструктивном состоянии в конструкции присутствуют следующие составляющие:

• Опорная или фундаментная плита, помещаемая на подготовленную заранее подушку из щебня и песка;
• Особый элемент, по форме похожий на стакан – подколенник;
• Колонны – важнейшие опорные части;
• Прочный бетонный столб. Главная его функция – надежно поддерживать балки из железобетона, на которые приходится основная масса строения.

Когда все перечисленные элементы собираются в одну конструкцию, получается сборный фундамент стаканного типа из железобетона. Его отличительная особенность – подошва, которая может иметь разную площадь, но обычно не превышает 55 кв. м.

Достоинства и недостатки

К достоинствам можно отнести:

• Прочность, способность переносить разнонаправленные нагрузки.
• Высокая несущая способность, устойчивость к внешним факторам воздействия.
• Возможность самостоятельного строительства без участия сложной техники.
• Экономичность, относительно низкий расход строительных материалов.

Существуют и недостатки:

• Зависимость от строения слоев грунта.
• Нагрузки направлены под углом к осям ленты, что необходимо учитывать при расчете фундамента.
• Необходимо тщательное обследование участка, выяснение уровня залегания грунтовых вод и состава слоев.

Где применяется фундамент стаканного типа

Стаканный фундамент классифицируется как основание неглубокого заложения, при его возведении нет необходимости производить большой объем земляных работ. За счет того, что вся конструкция поставляется с завода в уже готовом к монтажу виде, установить сам фундамент и возвести перекрытия и стены здания можно в минимальные сроки. После монтажа стаканного фундамента не требуется выжидать паузу в строительных работах, как в случае с монолитными фундаментами, которые требуют месячного простоя для отвердевания бетона.

Вышеуказанные преимущества являются ключевыми факторами, обуславливающими востребованность стаканных фундаментов в производственном строительстве. Такие основания незаменимы при обустройстве сельскохозяйственных помещений – свинарников, стойл для крупного рогатого скота, курятников, хранилищ для продукции растениеводства.Рис 1.4: Использование стаканного фундамента при строительстве двухэтажного промышленного здания Также стаканные фундаменты задействуются при строительстве инфраструктурных промышленных объектов – складов и ангаров, гаражей, канализационных станций.

В автодорожном строительстве стаканный фундамент используется при возведении мостов, также он нередко применяется при обустройстве подвальных конденсационных этажей на атомных электростанциях.

Важно! В индивидуальном строительстве стаканный фундамент, из-за высокой стоимости, используется крайне редко. На нем могут возводится некоторые виды каркасных домов, однако для частной застройки применение свайного фундамента предпочтительнее по всем параметрам

Какой фундамент надо сделать под дом из контейнера?

Для дома из контейнера рекомендуется использовать такой тип фундамента, который обеспечит надежную опору и стабильность для дома. Существует несколько типов фундаментов, которые можно использовать под дом из контейнера:

1. Ленточный фундамент: это самый распространенный тип фундамента для домов. Он представляет собой бетонную ленту, которая образует периметр будущего дома. Контейнеры для дома могут быть установлены на эту ленту, а также дополнительно закреплены болтами или сваркой.

2. Винтовой свайный фундамент: этот тип фундамента состоит из винтовых свай, которые завинчиваются в грунт. Винтовой свайный фундамент может использоваться в случаях, когда грунт имеет низкую несущую способность и не позволяет использовать традиционный ленточный фундамент.

3. Плитный фундамент: это тип фундамента, который используется для установки на сильно неоднородных грунтах, где традиционный ленточный фундамент может быть ненадежным. Плитный фундамент представляет собой толстую бетонную плиту, на которую устанавливаются контейнеры для дома.

Важно учесть, что выбор типа фундамента зависит от многих факторов, включая тип грунта, климатические условия, размеры дома и другие. Рекомендуется обратиться к опытным профессионалам в области строительства для получения консультации и выбора наиболее подходящего типа фундамента для дома из контейнера.
