Области использования

Этот тип фундамента наиболее эффективен для:

• инженерных объектов – мостов, переходов и переездов, сооружаемых над железнодорожными путями:
• инфраструктурных сооружений – подземных парковок, гаражей;
• строений на тепловых и электрических станциях;
• складских объектов, предназначенных для складирования материалов, заготовок, готовой продукции;
• небольших производственных зданий;
• одноэтажных спортивных, торговых, выставочных комплексов небольшого веса;
• жилых каркасных домов.

Характеристики и область применения стаканного фундамента

Основное различие монолитного стаканного фундамента от ленточных и других видов оснований заключается в его конструкции, и это немедленно видно по чертежам.

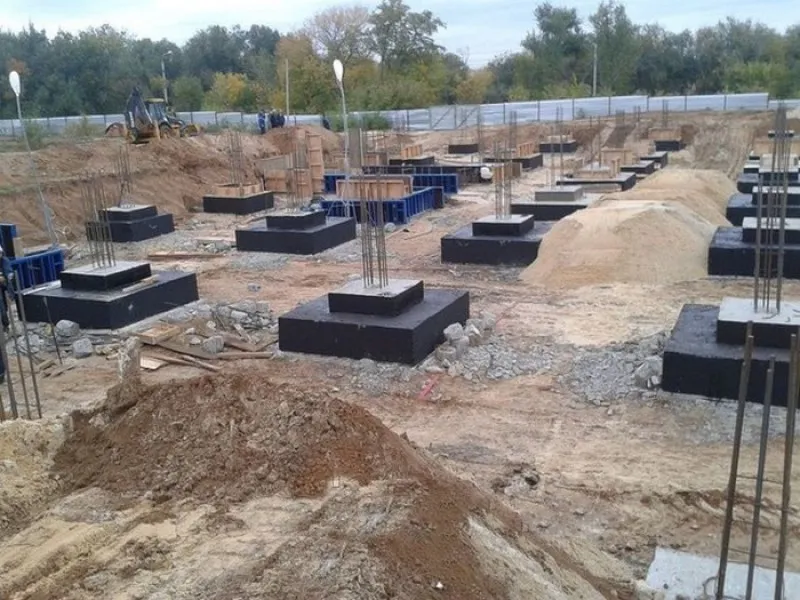

Монолитный стаканный фундамент

Промышленный монтаж фундаментов стаканного типа под колонны (столбы) используется для сооружения широкомасштабных промышленных, но низких зданий. Основания ступенчатых сборных конструкций располагаются в заранее рассчитанных местах, испытывающих наибольшие нагрузки, и устанавливаются друг на друга в виде сужающихся к верху ступеней, внутрь которых помещаются железобетонные колонны.

В индивидуальном строительстве такие разновидности фундаментов не используются – согласно требований гост, малоэтажные дома и хозяйственные постройки должны возводиться на ленточных или монолитных основаниях, а в случаях со слабыми грунтами – на свайных или столбчатых. Точечный стаканный столбовой возводится для следующих объектов:

• Промышленные сооружения,
• Объекты социального назначения,
• Специализированные помещения и строения на ТЭС и других электростанциях,
• Склады и ангары,
• Одноуровневые комплексы с небольшим весом – торговые или спортивные объекты.

Монтаж колонн для стаканного фундамента

Чаще всего столбовой фундамент – это стаканное ж/б основание, выполненное в строгом соответствии с требованиями гост и ТУ. Свойства и параметры строительных материалов такого фундамента, места его обустройства отражены в соответствующей документации, разработанной проектными институтами. Также для распределения свойств оснований стаканного типа используется серия схожих по характеристикам конструкций фундаментов. Технически и документально серия содержит необходимые нормативные требования к основанию.

Характеристики и область применения стаканного фундамента

Основное различие монолитного стаканного фундамента от ленточных и других видов оснований заключается в его конструкции, и это немедленно видно по чертежам.

Монолитный стаканный фундамент

Промышленный монтаж фундаментов стаканного типа под колонны (столбы) используется для сооружения широкомасштабных промышленных, но низких зданий. Основания ступенчатых сборных конструкций располагаются в заранее рассчитанных местах, испытывающих наибольшие нагрузки, и устанавливаются друг на друга в виде сужающихся к верху ступеней, внутрь которых помещаются железобетонные колонны.

В индивидуальном строительстве такие разновидности фундаментов не используются – согласно требований гост, малоэтажные дома и хозяйственные постройки должны возводиться на ленточных или монолитных основаниях, а в случаях со слабыми грунтами – на свайных или столбчатых. Точечный стаканный столбовой возводится для следующих объектов:

1. Промышленные сооружения;
2. Объекты социального назначения;
3. Специализированные помещения и строения на ТЭС и других электростанциях;
4. Склады и ангары;
5. Одноуровневые комплексы с небольшим весом – торговые или спортивные объекты.

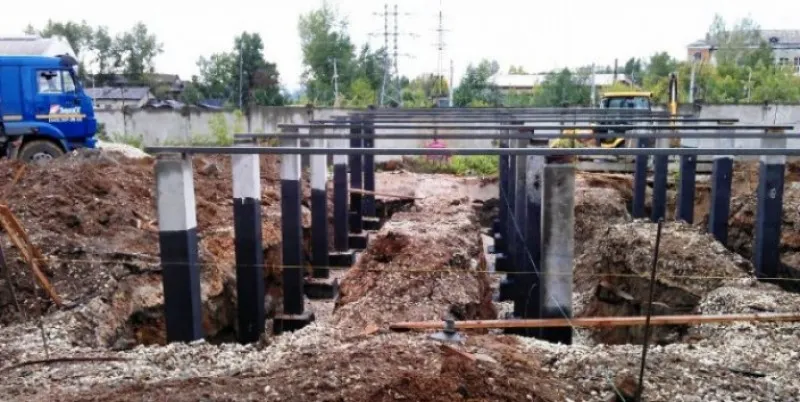

Монтаж колонн для стаканного фундамента

Чаще всего столбовой фундамент – это стаканное ж/б основание, выполненное в строгом соответствии с требованиями гост и ТУ. Свойства и параметры строительных материалов такого фундамента, места его обустройства отражены в соответствующей документации, разработанной проектными институтами. Также для распределения свойств оснований стаканного типа используется серия схожих по характеристикам конструкций фундаментов. Технически и документально серия содержит необходимые нормативные требования к основанию.

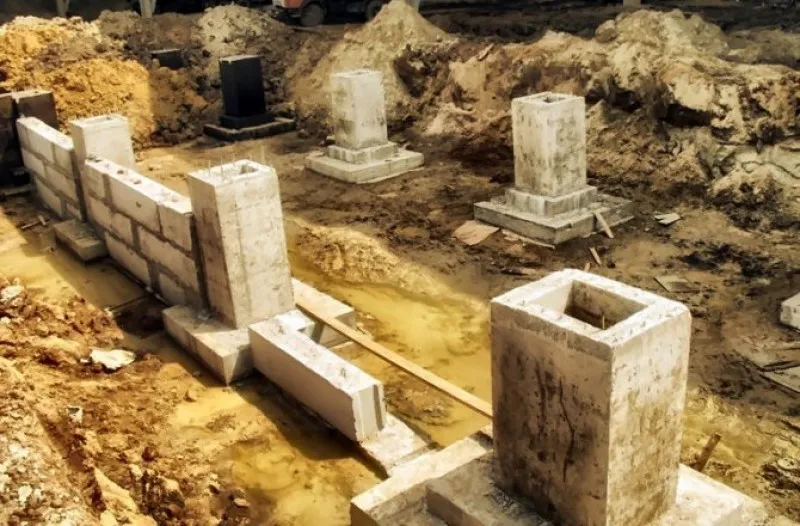

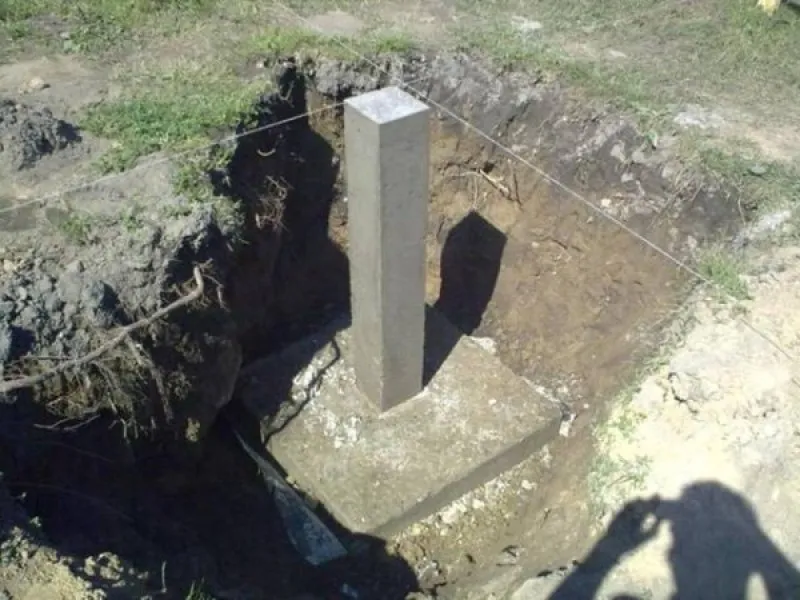

Монтаж столбчатого фундамента стаканного типа

1. Монтируют столбчатый фундамент стаканного типа с помощью транспортных средств, предварительно переместив наобноску его оси. 2. Далее насыпают на основание щебень или песок и плотно его утрамбовывают. Очень важно, чтобы длина и ширина основания была на 30 см больше аналогичных размеров подошвы фундамента. 3. Правильность горизонтальности основания проверяют специальным геодезическим инструментом нивелиром. 4. При разбивке осей фундамента под колонны на гвозди обноски закрепляется проволока диаметром до 2-х мм. Протягивают ее в направлении буквенных и перпендикулярных к ним цифровых осей, а на их пересечении вешают отвес не менее 0, 5 кг и переносят на основание центр будущего фундамента. 5. Затем наносят по шаблону контуры, которые необходимо зафиксировать с помощью колышков или инвентарных скоб. 6. Перед проведением работ по установке блока тщательно очищают основание и проверяют нивелиром его горизонтальность. Эту работу могут выполнить машинист крана и три специалиста по монтажу. 7. После установки всех блоков в пределах захватки, монтажникам следует выверить их положение геодезическими инструментами, потому что в случае неверного выполнения монтажа, всю работу нужно переделывать заново.

Выполнение этих работ – довольно сложный процесс, поэтому лучше, если заниматься этим будут люди, имеющие специальные знания в этой области.

Состав и преимущества стаканного основания

1. Бетонная опора-плита, лежащая на песчано-щебневой подушке на дне траншеи под фундамент;
2. Основание под колонну – подколонник, или стакан;
3. Железобетонная колонна;
4. Ж/б столб для усиления опор под стенами.

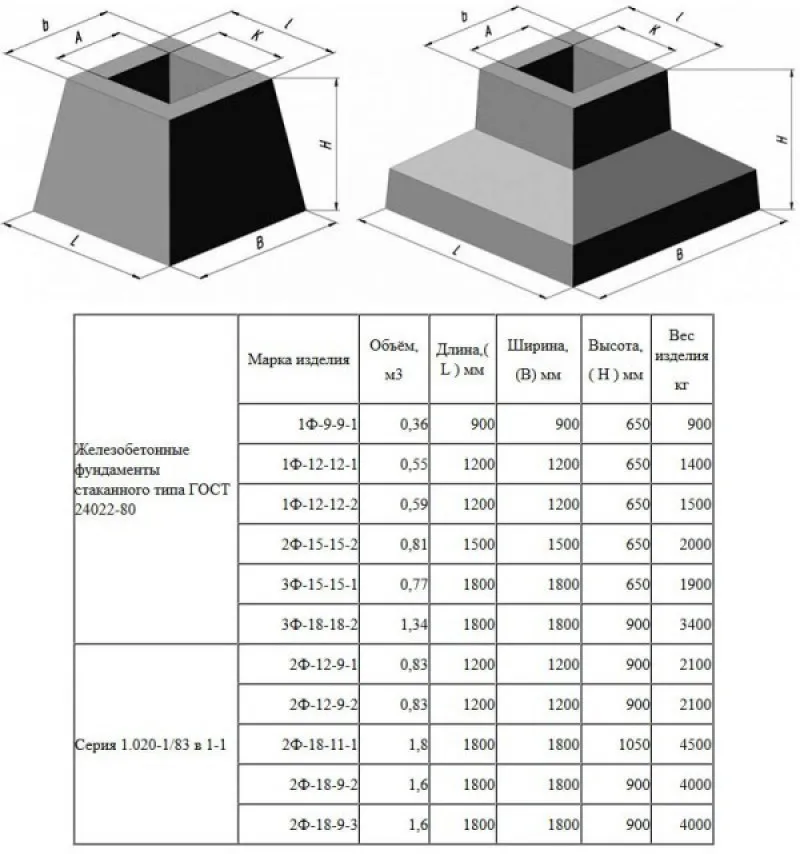

Какой именно будет конструкция, ее размеры и состав узлов – зависит от того, где и как будет эксплуатироваться объект, а также от его физических и технических параметров. Согласно гост стаканный фундамент можно закладывать для многоэтажных домов на плотном, непучинистом и стабильном грунте, с низким уровнем залегания грунтовых вод.

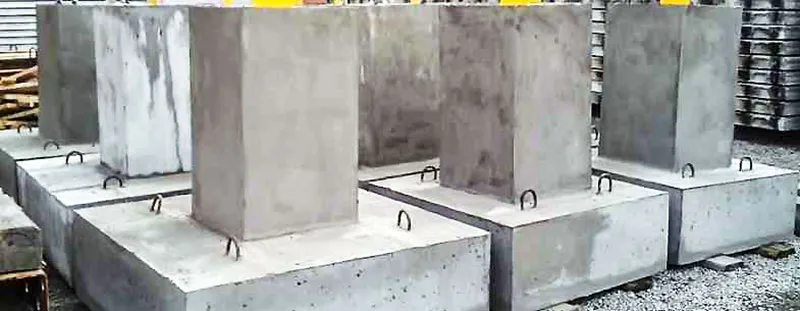

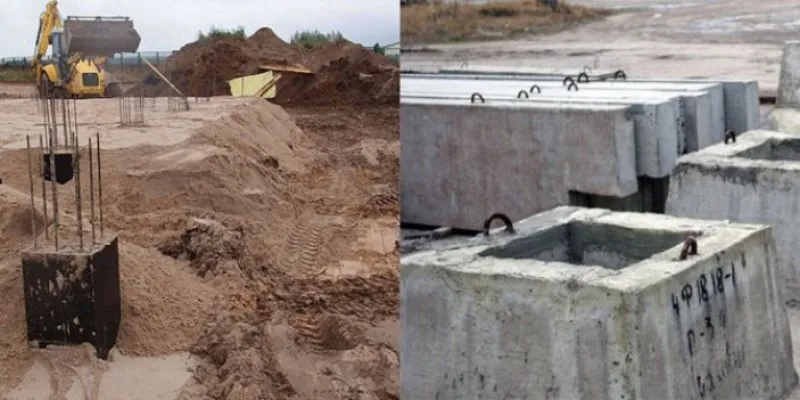

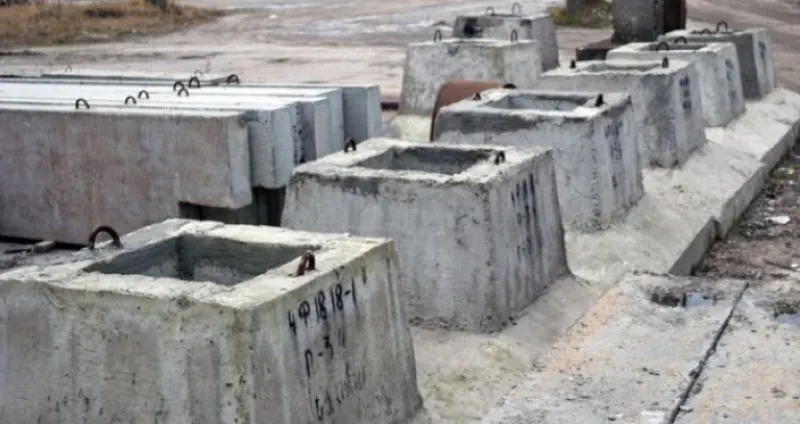

Промышленные стаканы-«башмаки»

Достоинства применения стаканного основания:

1. Детали стаканного основания делаются из тяжелого бетона с последующим армированием, но из-за локального (точечного) размещения колонн со стаканами по участку вес объекта передает минимальную нагрузку на фундамент и грунт;
2. Быстрая установка возможна за счет сборного устройства конструкции и встроенных монтажных петель в бетонных элементах, служащих для зацепа подъемным краном;
3. Время безремонтной эксплуатации стаканного основания – больше ста лет;
4. Из-за точечного соприкосновения поверхностей стаканной основы с грунтом коэффициент водопоглощения конструкции очень низкий. Этому также способствует монолитная основа, препятствующая проникновению влаги в тело стакана;
5. Высокая степень надежности основания достигается равномерным распределением нагрузки на стаканы;
6. Стаканная конструкция может считаться мобильной, так как ее можно достаточно легко и быстро перевезти на другое место;
7. Низкая себестоимость сборной конструкции обусловлена промышленными масштабами изготовления отдельных узлов и деталей сборного фундамента.

Преимущества и недостатки стаканных оснований

• Учитывая, что производятся стаканные конструкции только в заводских условиях по требованиям ГОСТа, они отличаются высокой прочностью и надежностью;
• Можно возвести основание в сжатые сроки;
• Выдерживают большие нагрузки.

Но есть и недостатки таких фундаментов, среди которых – это стоимость изделий, их большая масса и необходимость использования мощной строительной техники.

Ведь стаканные сборные конструкции имеют большую массу и размеры, поэтому тут предусмотрена сложная транспортировка к месту строительства.

Пошаговое руководство по возведению стаканов

Подготовка к укладке фундамента

Монтаж фундаментов столбчатого типа происходит с обязательным использованием строительной техники – экскаваторы, подъемные краны, лебедки.

1. Подготовительный процесс, направленный на тщательное очищение поверхности под фундамент. Она должна быть ровной. Происходит рытье котлована заданного размера. Уровень закладки монолитной плиты не должен быть меньше одного метра, как и при заделке подошвы ленточного основания.
2. Трамбование траншеи при помощи щебня и песка. Благодаря этому можно получить достаточно ровную и равномерную поверхность.
3. Столбчатый фундамент следует возводить, используя строительные мерительные инструменты, постоянно контролируя горизонтальность и вертикальность сборных конструкций. Нужно пользоваться уровнем и нивелиром.

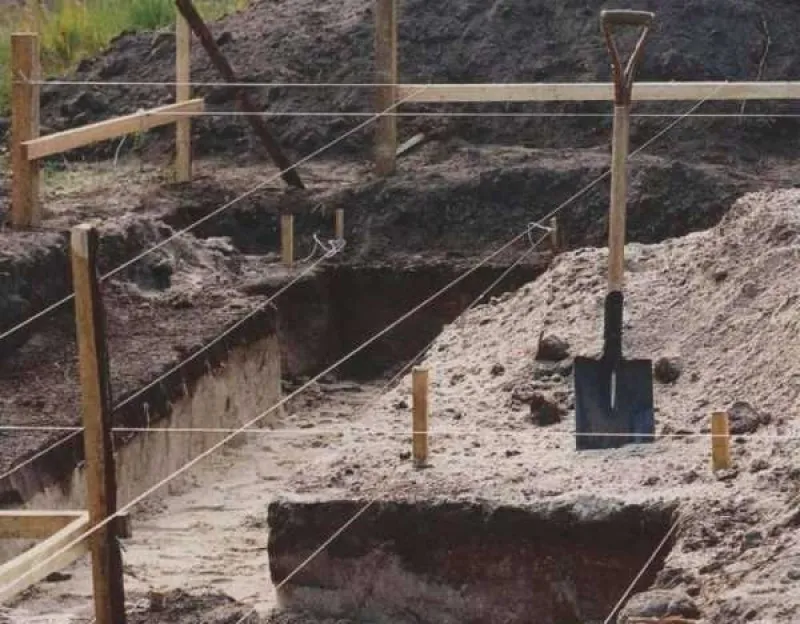

4. Обязательная разбивка и разметка при помощи колышков подготовленной постели осей, на которых будет находиться каждый отдельный стакан.
5. Стаканы, которые уже доставлены на место строительства, следует очистить от возможного мусора. При помощи подъемного крана происходит захват элементов за монтажные петли и доставка его к монолитной опоре. Следует отцентровать положение стакана и медленно установить его на подготовленное место. Проверяется совпадение рисок.
6. Наведение своеобразной сетки при помощи нити между действительно расположенными элементами.
7. Сборные железобетонные фундаменты требуют постоянной проверки геодезическим инструментом. После каждой установки стакана нужно делать замеры.
8. Грунт, который был выкопан, засыпают обратно в котлован до верха блока. После этого проводится установка опорных балок на стаканы или на специальные столбики. Размеры котлована полностью зависят от типа строения и его площади. Иногда приходится выкапывать большое количество земли, если предполагается масштабное строительство.

Установка фундаментов стаканного типа ориентирована на постоянное выравнивание поверхностей сборных элементов. Нельзя допустить малейшие смещения, поскольку вся конструкция – это каркас из тяжелого бетона. При работе следует соблюдать все проектные расчеты. Те изделия, которые не соответствуют нормам и гост, нельзя использовать. Это может быть небезопасно.

Все работы, которые связаны с проектированием, проведением необходимых измерений, анализом грунта при помощи специального геодезического оборудования, следует проводить с четким соблюдением норм и требований, которые предъявляются к столбчатому фундаменту. Чаще всего для основания используют железобетонные сборные части. Расчет их прочности и состава выполняют на заводе-изготовителе. Работой занимаются технические специалисты, поэтому изделия просто обязаны соответствовать заявленным проектным требованиям.

Этапы возведения стаканного фундамента

Только строгое соблюдение технологии строительства стаканного фундамента данного типа позволяет получить надежную, прочную и долговечную конструкцию. Итак, укажем основные этапы:

1. Основным этапом является подготовка местности под установку стаканов. Поверхность грунта роется очень ровно, так как любые перекосы при установке железобетонных элементов недопустимы. Подсыпка из песка и щебня тщательно утрамбовывается.
2. Обязательно производится разметка участка, можно использовать нивелир или строительный уровень;
3. Далее укладывают основные части «башмака». Для удобства подъема на высоту все ЖБ-элементы имеют специальные строповочные петли. S-образные крюки крана подсоединяют к крепящим устройствам крана, переносят фундаментный элемент и устанавливают на место. Петли впоследствии срезают или загибают;
4. Подготавливают для установки столбы фундамента;
5. Проводят гидроизоляцию;
6. Начинают строительство дома.

Информация взята на

Установка фундамента

Для возведения стаканных сооружений важно придерживаться прописанных стандартов. Процесс монтажа не так уж сложен, если точно придерживаться определенной очередности работ.

Шаги по возведению фундамента

1. Грамотная предварительная подготовка грунта. Он должен быть хорошенько выровнен и размечен. Дело в том, что на нем будут размещены железобетонные балки, которые категорически запрещается смещать. Если характеристики строительной площадки не позволяют сделать этого, то вполне можно подсыпать привезенный грунт и как следует его утрамбовать.
2. Уплотнение грунта. Когда почва достаточно подготовлена, можно переходить к ямам, которые выкапываются в заранее определенных отмеченных местах. Днища готовых ям трамбуются и уплотняются посредством гравия.
3. Далее настает черед установки блоков.Необходимо тщательно следить, чтобы поверхности всех устанавливаемых элементов находились в строго горизонтальной плоскости. Пользуются для этого разными приспособлениями, например, нивелиром либо обычным строительным уровнем. Когда все используемые элементы будут установлены, требуется очистить их поверхность от всех видов загрязнений.

Правильно установленный стаканный фундамент равномерно распределяет нагрузки от строения по всей поверхности почвы.

Важное условие для этого – устойчивый к просадкам, пучинистости, деформациям грунт.

Такие его характеристики необходимы для отсутствия последующей просадки строения, образования трещин. Другими словами, они обеспечивают постройке надежность, увеличивают возможный срок ее эксплуатации.

Соблюдение технологии

Чтобы избежать ошибок при установке основания должны быть предприняты необходимые меры, обеспечивающие ему необходимую прочность.

Соблюдайте технические требования специального ГОСТа!

• Требуется использовать бетон марки М200 (или выше ее качеством), что необходимо для высоких выдерживающих способностей и надлежащей прочности будущих опорных столбов;
• В процессе возведения конструкции должен обеспечиваться уровень водопоглощения не выше пяти процентов;
• Все конструкции устанавливаются лишь после обретения ими необходимой прочности;
• Необходимо обязательное армирование колонн специальной стальной арматурой;
• Толщина раствора вокруг металлических прутов должна быть не менее 3 см;
• Допускаются трещины после высыхания размером не больше 1/10 одного мм;
• В процессе монтажа, после того, как опорные колонны будут установлены, следует удалить все имеющиеся специальные монтажные петли.

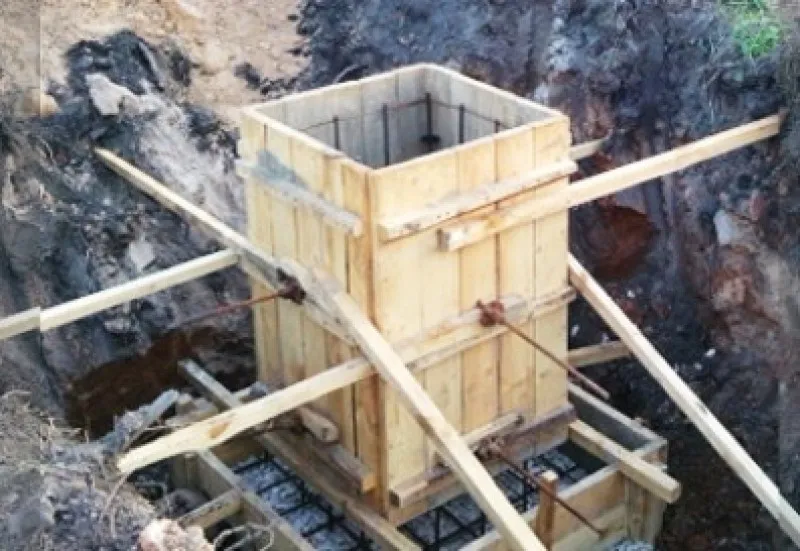

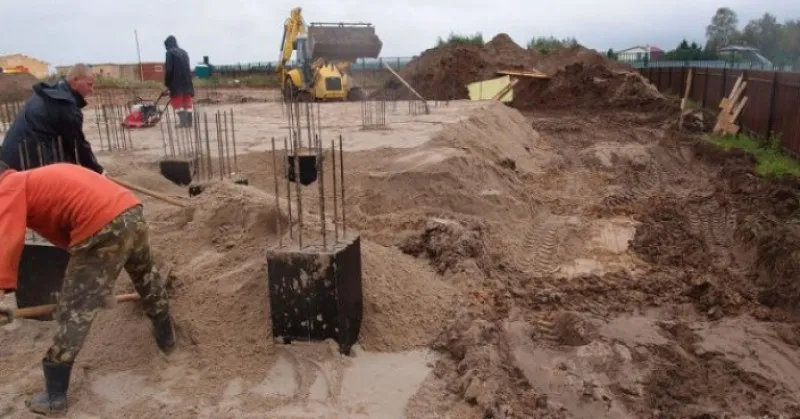

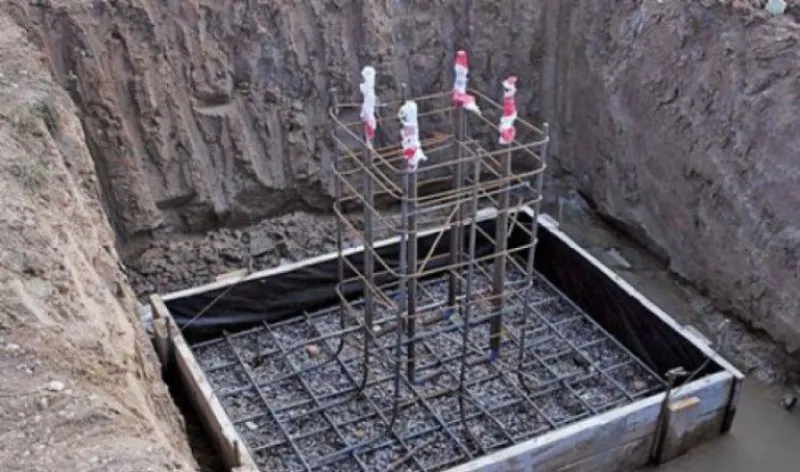

Армирование

Армирование монолитных стаканных блоков производится по схемам в приложении к ГОСТу 23972-80. Должна применяться только горячекатаная сталь периодического (10-12 мм) и гладкого (6 мм) профиля класса A III и A I.

Арматурные каркасы вяжутся на поверхности, после чего опускаются внутрь опалубки. Горизонтальные прутки монтируются с шагом 200-250 мм. Высота вертикальных стержней должна быть таковой, чтобы их верхние концы выступали над бетонной поверхностью опоры на 100-200 мм для дальнейшей привязки колонны.

Внимание! Подошва и подколонник подлежат обязательному армированию.

В дополнение к стержневому армированию подколонники укрепляются арматурной сеткой, из которой формируется каркас, расположенный по 4-м стенкам башмака на всю их высоту. Армокаркас при укреплении стакана утапливается в бетон минимум на 50 мм.

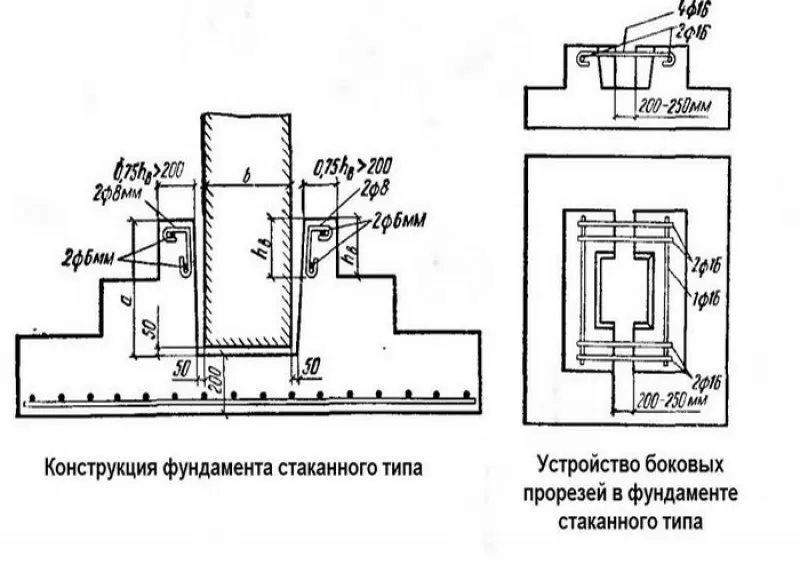

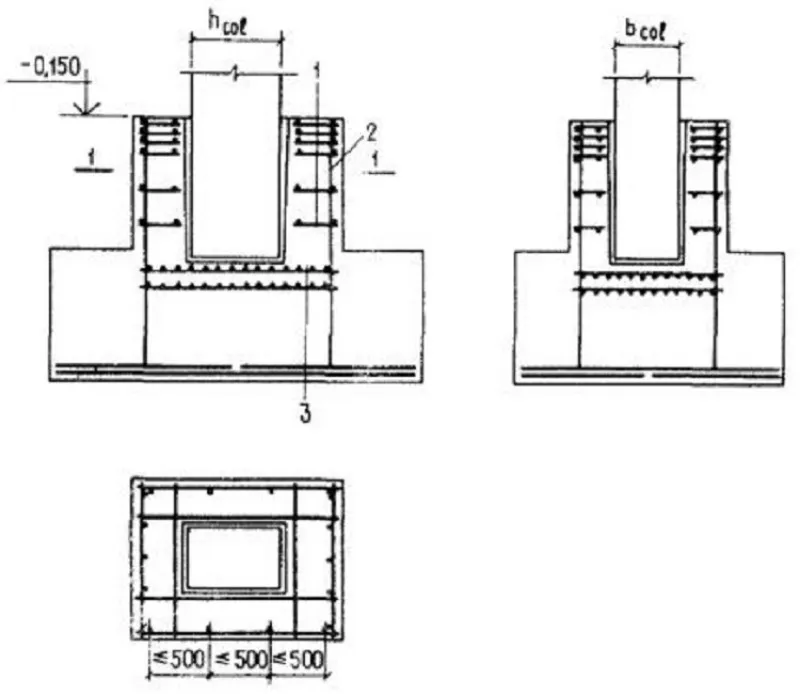

Схема армирования стаканного фундамента:

Технические требования

Любой фундамент стаканного типа должен изготавливаться согласно ГОСТ и соответствовать техническим требованиям

Любой фундамент стаканного типа должен изготавливаться согласно ГОСТ и соответствовать следующим техническим требованиям:

Виды фундаментов для частного дома

1. Для изготовления можно использовать бетон не ниже 200 марки.
2. Установка конструкций здания разрешается только после того, как бетонные элементы фундамента, заливаемые на участке строительства, наберут необходимую прочность.
3. Уровень водопоглощения конструкций должен быть не больше 5 %. Для этого обязательно выполняется гидроизоляция.
4. Обязательно используется жёсткое армирование из сварных каркасов.
5. Все арматурные каркасы должны быть защищены от коррозии слоем бетона не менее 3-5 см.
6. Допустимый размер трещин на бетонных поверхностях основания – 0,1 мм.
7. После монтажа заводских конструкций все монтажные петли должны быть удалены. Для этого разрешено использовать только болгарку. Удаление петель ударными методами запрещено.
8. На поверхности основания не должно быть участков с оголённой арматурой.

Плюсы и минусы стаканных фундаментов

Столбчатый фундамент стаканного типа имеет ряд преимуществ:

• гарантированное заводским исполнением соблюдение геометрических размеров согласно чертежам;
• прочность бетона, изготовленного в заводских условиях, проверка качества с помощью заводских лабораторий;
• быстрый монтаж основания;
• минимум подготовительных земляных работ, не требующих затратной разработки грунта;
• стройку начинают без ожидания набора бетоном прочности;
• установка на большинстве типов грунтов;
• длительный срок эксплуатации при защите от агрессивного влияния влаги;
• возможность создания любых по размерам и геометрии распределённых фундаментов.

К недостаткам, которые ограничивают использование фундаментных стаканов под колонну в частном строительстве, относят высокую стоимость, сложность транспортировки и необходимость большой свободной площади для монтажных работ.

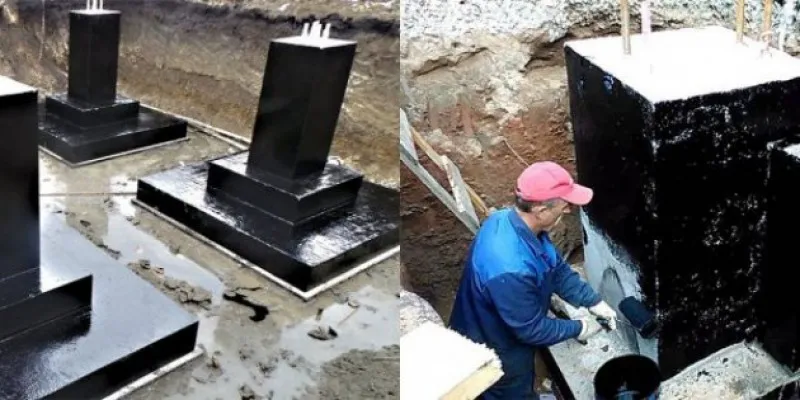

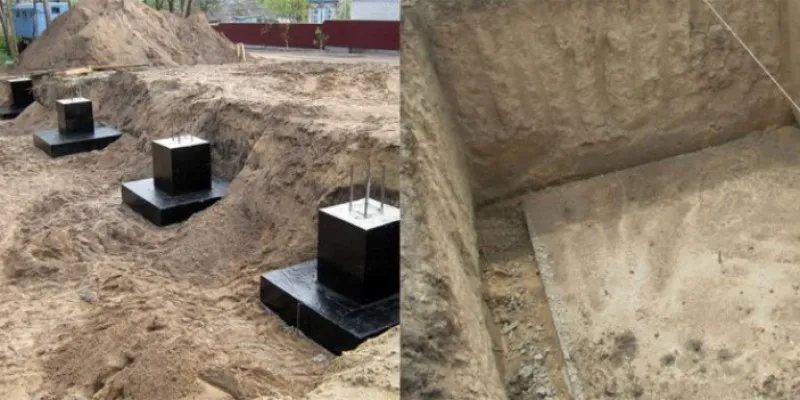

Гидроизоляция

Если фундамент со стаканом делался не из готовых заводских блоков, которые уже имеют гидроизоляцию, а заливался на участке, то перед засыпкой ям нужно выполнить гидроизоляцию конструкции. Она выполняется в такой последовательности:

1. Поверхность бетона очищается от загрязнений и выравнивается при помощи жидкого бетонного раствора.
2. Затем поверхность обмазывается битумной мастикой и застилается слоем рубероида. Стыки между соседними полосами материала проклеиваются при помощи той же мастики с нахлёстом листов не менее 15 см.
3. Затем аналогично выполняется второй слой гидроизоляции. То есть снова наносится мастика и прокладывается слой рубероида.

Инструкция по закладке стаканов

Сборка такого типа фундаментов нуждается в применении дополнительных средств механизации и спецтехники, поэтому план проекта сооружения должен отражать эту необходимость, например, обеспечивать подъездные пути и место для дислокации техники, наличие обслуживающего персонала и стоянки.

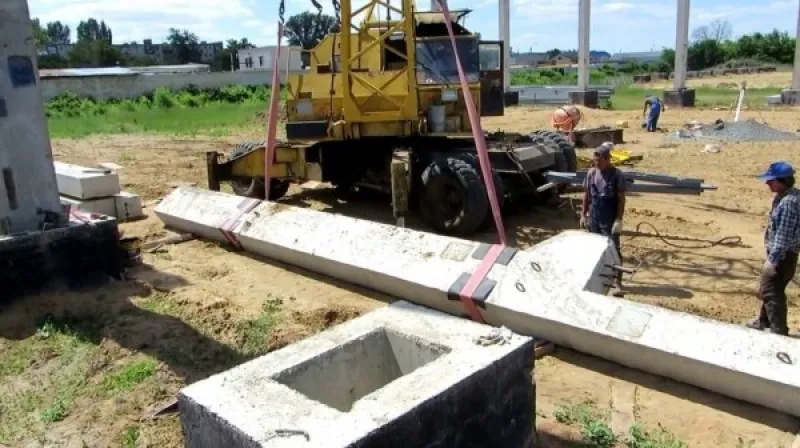

Спецтехника для сборки стаканного основания

1. Первый шаг – подготовка площадки, которая заключается в расчистке участка под основание и рытье котлована, размеры которого указаны в проекте;
2. Трамбовка песчано-щебневой подушки, уложенной на дно траншеи. Подушка нужна, чтобы выровнять дно котлована и обеспечить гидроизоляцию;
3. Столбчатый стаканный фундамент возводится согласно гост и с использованием контрольных и измерительных инструментов для проверки уровней конструкции;

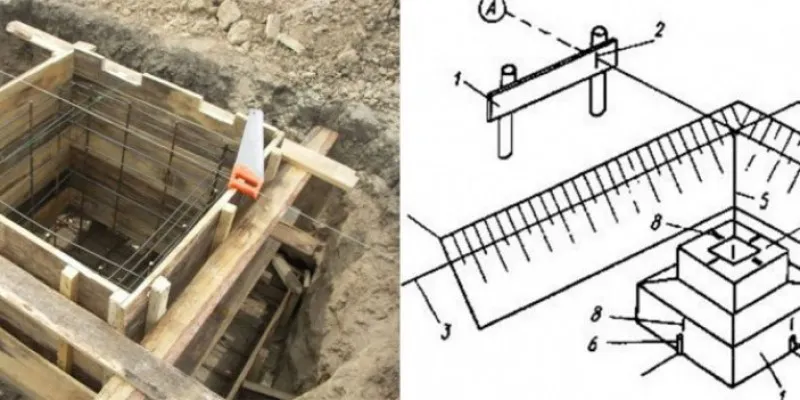

4. Следующая операция – разметка площадки под фундамент – для этого нужны деревянные колышки или металлические прутья, и строительный шнур. Разметка проводится для каждого стакана отдельно;
5. Перед монтажом бетонных стаканов их очищают от грязи, и подъемным краном устанавливают на место. Для перемещения в стаканах залиты монтажные петли, а крановщик и стропальщики должны иметь соответствующие допуски. После установки каждого стакана контролируется его положение – пир помощи нивелира, отвеса и уровня;
6. По окончании монтажа всех стаканов делается обратная засыпка – вынутый грунт засыпается в оставшееся пространство вокруг стаканов и трамбуется. Далее на стаканы устанавливаются бетонные опоры. Лишний грунт равномерно распределяется по стройплощадке или вывозится;
7. Чтобы выровнять колонну в промышленном фундаменте, под нее подкладывают клинья. Материал для клиньев – металл, дерево или железобетон. После центровки колонн деревянные клинья нужно убрать, остальные – можно оставить.

Строительство стаканного фундамента
Все строительные, измерительные, исследовательские и проектировочные операции необходимо проводить в соответствии с требованиями гост 24476-80 и техническими условиями, предъявляемыми к столбчатым основаниям из сборных железобетонных узлов и элементов. Рассчитывать прочность и состав материалов следует заранее, на заводе-производителе.

Технология изготовления сборного железобетонного основания

Важно помнить, что установка сборного железобетонного фундамента стаканного типа допустима только в теплую погоду. Согласно нормативной документации монтаж изделий на мерзлую землю запрещена.

При этом все работы должны производиться с привлечением тяжелой спецтехники и под контролем опытных строителей, инженеров и других специалистов.

Подготовительные работы

После получения всех данных и составления проектной документации можно приступать к монтажу фундамента. Инструкция следующая:

1. Подготовка. В первую очередь подготавливается участок. Для этого требуется очистить его от растительности, мусора. Снять верхний плодородный слой почвы.
2. Копка. Ямы вырыть отдельно для каждого элемента. Либо подготовить траншею в виде одной линии, которая будет проходить по контуру будущего сооружения. Далее очистить дно, сделать его ровным, хорошо утрамбовать.
3. Подсыпка. Требуется при возведении сооружения на слабой почве, склонной к деформациям под воздействием массы фундамента и основного здания. В качестве уплотнения используется гравий и песок. Толщина должна быть указана в проектной документации. При этом песчаный и гравийный слои обязаны быть одинаковыми. В начале засыпать гравий. Его выравнять и утрамбовать. Затем насыпать песок. Его увлажнить, тщательно утрамбовать.

На дне вырытой траншеи разметить участки месторасположения плит с помощью обносочных досок и ленты. В месте пересечения осей поставить отвес. Он укажет на точку для монтажа опорного блока. Контуры шаблона плиты перенести на грунт. Отметки можно сделать веревкой и колышками. После проверить горизонтальный уровень подсыпки. Если есть перекосы, то выровнять подсыпку до идеального значения.

Монтаж блоков

1. Монтаж блоков. В каждом элементе есть специальные монтажные петли. Для быстрой их установки достаточно зацепить эти петли краном. Немного приподняв блок, следует убрать прилипший грунт. Далее переместить его на нужный участок. Затем происходит корректировка расположения плит. Если требуется, то повернуть или переместить ее в необходимом направлении. Затем установить ее на положенное место. Аналогичным способом следует разместить все элементы.
2. Армирование. Готовые стержни закрепить друг с другом сварочным аппаратом. Уложить арматуру во все элементы фундамента.
3. Обратная засыпка. Пустоты возле блоков засыпать землей, хорошо утрамбовать.

Гидроизоляция

Затем приступить к созданию гидроизоляционного слоя. Наносится он на внешнюю поверхность блоков.

Инструкция следующая:

1. поверхность блока очистить от грязи, выравнять ее цементной смесью;
2. после высыхания промазать битумом;
3. после затвердения битума монтировать рубероид, обработать стыки мастикой.

Если грунтовые воды расположены близко к основанию, то необходимо выполнить несколько гидроизоляционных слоев. Это не только исключит скорейшей разрушение конструкций под влиянием влаги, но и укрепит их в целом.

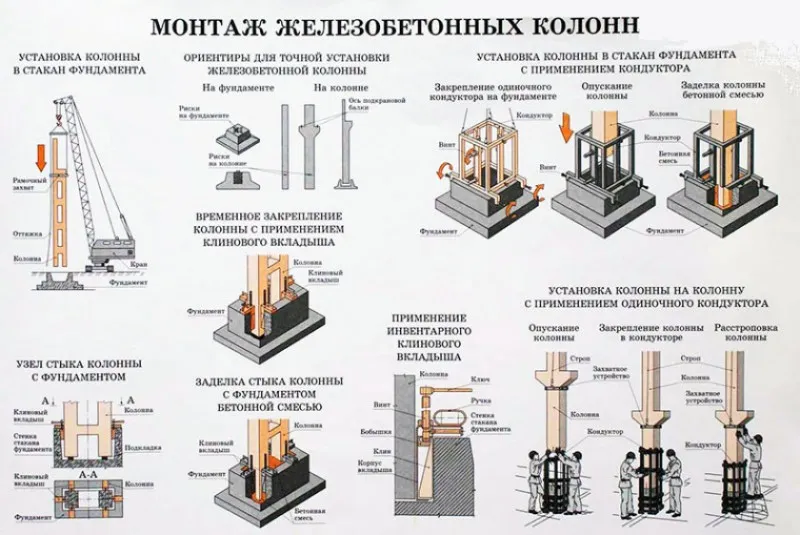

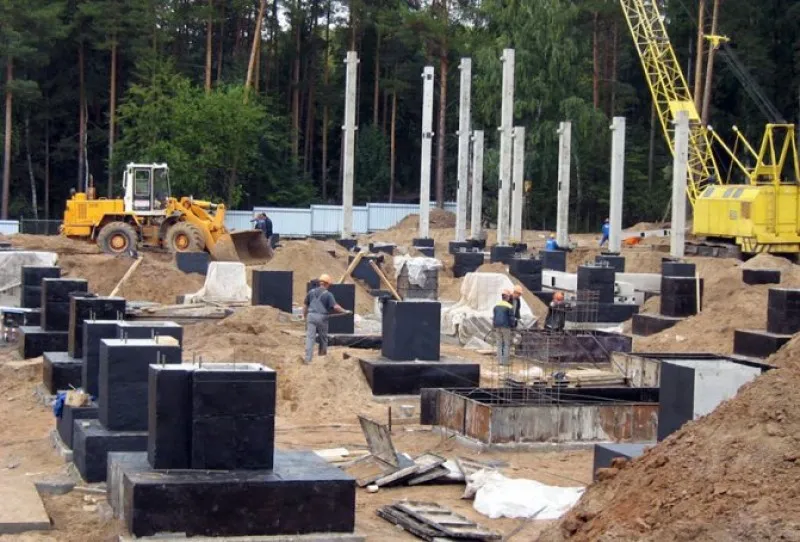

Установка колонн

Заключительный этап работ — установка колонн. Инструкция следующая:

1. Предварительно привезенной колонны разложить в удобном месте. Так спецтехника сможет с легкостью добраться до них, переместить на нужный участок.
2. Монтаж колонн представляет собой нанесение специальных рисок. После установки краном этих элементов важно оценить соосность основания и колонн. Она должна быть максимально точной, соответствовать всем требованиям. Иначе в скором времени произойдет смещение балок.
3. Далее монтировать фундаментные балки. Заново разметить и определить проектные показатели места размещения колонн. Затем удалить грязь с балок, закрепить их тросом и навесить над колонной.
4. Закрепить балки болтами, проверить соосность. Если все в порядке, то закрепить их в консоли колонны.

На закрепленные балки можно устанавливать бетонную стеновую панель.

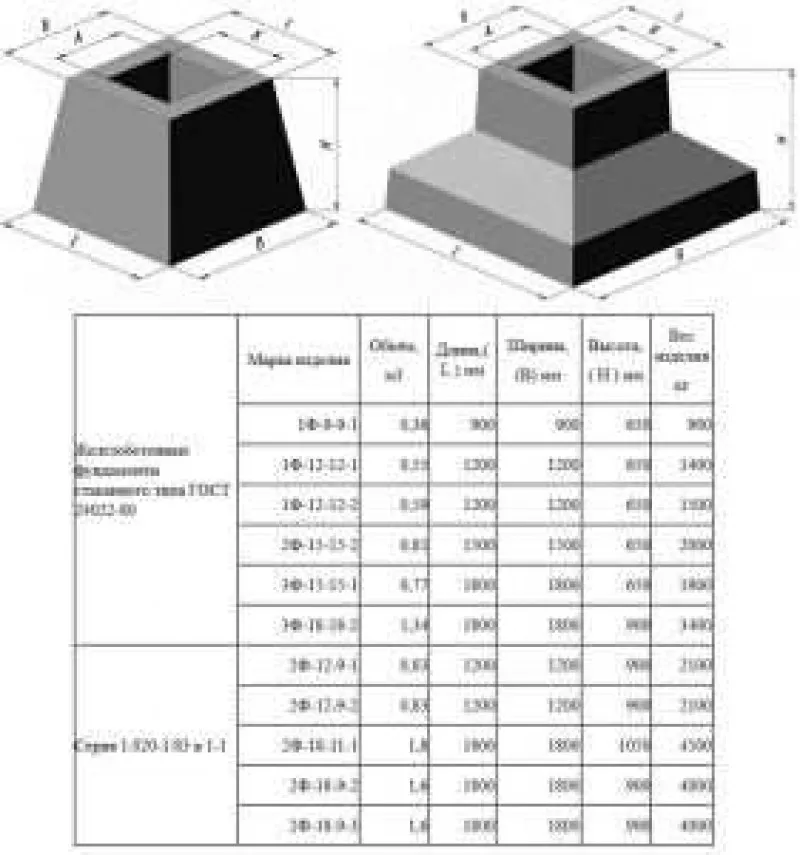

Устройство (схема)

Согласно нормативным документам фундамент стоит из следующих элементов:

1. Опорная монолитная железобетонная подушка с крупными размерами. Она может быть круглой или квадратной. Обязательна иметь верхний защитный гидроизоляционный слой. Изготовить подушку можно на стройплощадке или заказать готовые изделия у производителя. Основа укладывается на утрамбованный песчано-гравийный слой.
2. По центру основы монтируется железобетонный подстаканник. Имеет прямоугольную форму, отцентрированное углубление для установки опорного элемента. Обязательно происходит армирование стаканов в горизонтальном и вертикальном направлениях.
3. Далее в стакан устанавливается стальная или железобетонная опора. Сечение колонны может быть в форме квадрата или круга. При этом длина и размеры зависят от особенностей грунта и расчетных нагрузок.
4. Затем на опору устанавливается колонна. Она является главным несущим компонентом, берущей на себя основную часть нагрузок от будущих сооружений.

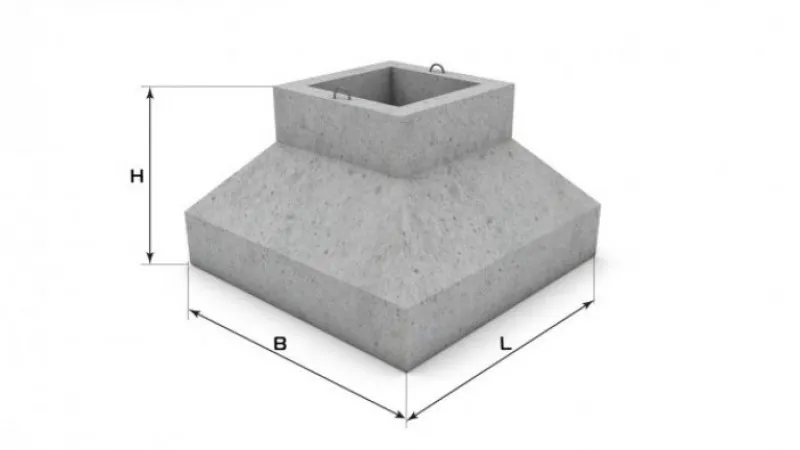

Сборные опорные подушки имеют форму в виде трапеции со скошенными боковыми гранями. Монолитные плиты — прямоугольную форму. Если изготовление фундамента происходит из монолитной плиты, то стакан также должен выполняться из монолита и быть единым целым с плитой за счет их общего армирования.

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья. Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

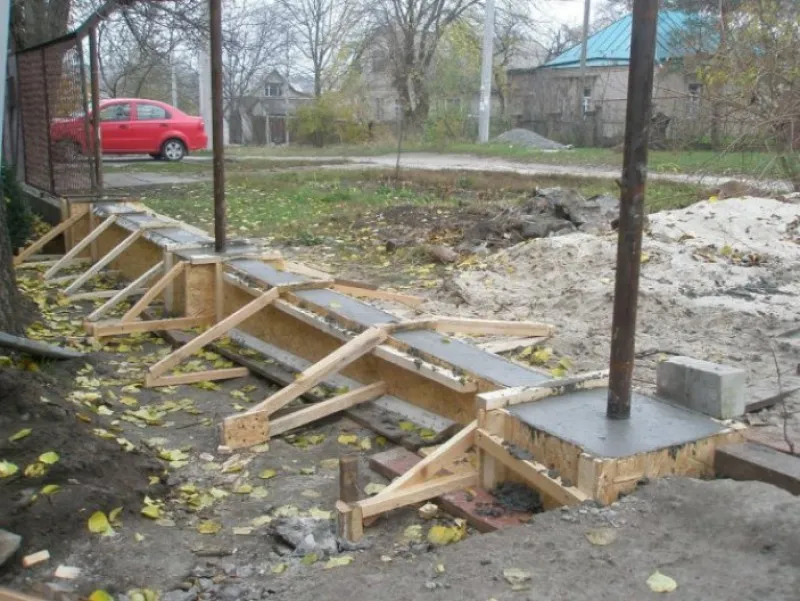

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания. Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения. Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания. Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках. Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

Особенности конструкции такого основания

Устройство стаканных фундаментов

В ГОСТе 23972-80 четко указано, какая должна быть конструкция самого стаканного фундамента, допустимые параметры и нагрузки, а также размеры подошвы и тип арматуры. В целом, он состоит с нескольких сборных элементов:

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

На пучинистых и просадочных почвах использовать стаканные конструкции нельзя через неравномерность воздействия на основания в различных местах.

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

Фундамент стаканного типа довольно дорогие в монтаже, ведь тут используется мощная толстая арматура, опалубка и сложная система гидроизоляции. Сейчас по ГОСТу можно купить несколько по размерам стаканных оснований:

Номенклатура	Размеры, мм (ДхВхШ)	Вес, кг
1Ф 12.12.1	1 200х1 200х650	1 475
1Ф 9.9.1	990х900х650	900
2Ф 15.15.1	1 500х1 500х650	2 025
1Ф 8.6.5	800х550х600	475

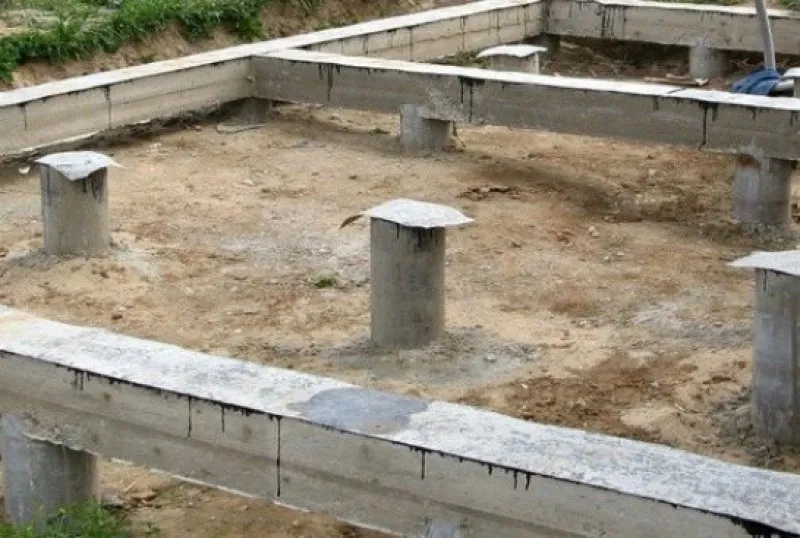

Столбчатое основание под колонны

Для возведения основы под столпы используют:

Столбчатые фундаменты под железобетонные колонны применяются, когда возникает необходимость перенести нагрузку каждой отдельной конструкции на почву. Случаи, когда становится актуальным использование рассматриваемого вида основания:

• Возводимая конструкция оказывает незначительную нагрузку на фундамент. А этом случае нецелесообразно строить ленточный или монолитный фундаменты;
• Когда верхний слой почвы подвижен, а несущий находится на глубине от 3 метров. Использование даже свайного основания потребует значительных расходов.

Каждый раз при определении типа основания следует учитывать нагрузки, которые будут действовать на колонны. Когда предварительный расчет показывает значительное давление, то стоит подумать над обустройством фундамента. Возведение здания на почвах, не имеющих несущего слоя на поверхности, происходит путем установки основания из свай.

В этом случае ростверками или связующими элементами будут выступать нижние ступени. Через них нагрузки будут передаваться сваям. Стаканы устанавливаются на столбы и бетонируются.

Когда для основания выбран столбчатый фундамент на природном основании, то монтаж конструкции происходит на грунте. В качестве ростверка выступает подошва из бетона, связывающая все сваи в один элемент.

Для строительства крупногабаритных размеров, необходим соответствующего размера столбчатый фундамент под колонну. В этом случае, элементы изготавливаются на заводе, что приводит к значительному удорожанию строительства: доставка, погрузочно-разгрузочные работы, монтаж, применение специализированной техники.

Размеры

Для возведения сборных железобетонных колонн берутся монолитные опорные основания стаканного типа ФЖ-1 и ФЖ-18-м-2. Для первого варианта отверстие стакана должно составлять 30х30 см, а для второго — 70х50 см.

Выполнением расчетов должны заниматься только специалисты. Этот тип фундамента является более серьезным по сравнению с простыми ленточными основаниями.

После проведения соответствующих работ специалист предоставит данные о размерах, количестве стаканов, материалов для изготовления опор, несущих особенностей и прочих нюансах.

Защита фундамента стаканного типа от воздействия влаги

Даже незначительная площадь соприкосновения стаканного основания с грунтом может стать причиной разрушения бетонного блока под воздействием влаги. Поэтому внешний контур монолитной плиты необходимо защитить с помощью гидроизоляционных материалов. Для этого выполняют следующие действия:

Защита фундамента от влаги

1. Поверхность плиты очищают и выравнивают жидким бетонным раствором.
2. Затем наносят слой битумной мастики и оставляют до полного высыхания.
3. На мастику укладывают слой рубероида и промазывают стыки полотен мастикой или жидкой смолой.
4. При близком расположении грунтовых вод гидроизоляцию укладывают в несколько слоев.

Прочность и надежность фундамента стаканного типа во многом зависит от соблюдения технологии установки блоков. При выполнении монтажа необходимо учитывать все правила и рекомендации.

Изготовление фундаментов стаканного типа и основные требования к ним

При установке таких оснований нужно помнить, что прочность изделия может быть достигнута только за счет использования качественных строительных материалов и хорошего армирования. Поэтому железобетонный фундамент и отличается длительным сроком эксплуатации.

Установка колонны в стакан фундамента.

Этот тип основания редко используется в общем частном строительстве, потому что отличается высокой стоимостью и необходимостью использовать механизированную технику. Основание запрещено ставить на пучинистых и просадочных почвах. Технология предусматривает установку железобетонных опор и стоек в готовый стакан, в котором затем происходит фиксация.

Требования к фундаменту:

1. Бетон должен соответствовать М200 и обладать степенью водонепроницаемости В2;
2. Транспортировку стоек следует осуществлять на место строительства только после того, как основание наберет необходимый запас прочности;
3. Следует обязательно выполнить армирование основания. Толщина слоя бетона вокруг армирования должна составлять не менее 30 мм;
4. Обнаженная арматура – заводской брак, в строительстве использовать такие изделия категорически запрещено;
5. Если в бетоне есть трещины с толщиной более 0,1 мм, то это также брак;
6. Все производственные петли в блоках нужно аккуратно демонтировать, забивать их в бетон категорически запрещено.

Когда нужно обязательно использовать стаканный фундамент

• При строительстве промышленных и частных зданий общего назначения, в несущей конструкции которых используются бетонные опоры и стойки;
• При возведении электростанций, а также в атомной промышленности, при монтаже армированных стоек для машинных и конденсационных отделений;
• При проведении реставрационно-востановительных работ на стойках и колоннах в административных зданиях;
• Если проектом предусмотрено использование стоек как единственно возможной несущей конструкции здания.

Преимущества стаканных фундаментов

• Высокая прочность и качество заводских блоков, т.к. при их производстве осуществляется контроль качества и проверка на прочность и разрыв всех несущих элементов;
• Это оптимальное основание для строительства промышленных зданий, где присутствуют локальные нагрузки на единицу площади фундамента;
• Простая технология монтажа;
• Экономия сил и времени на возведении фундамента.

Также нужно учитывать необходимость транспортировки отдельных стоек и колонн непосредственно от производителя, а, учитывая их размеры, иногда приходится продумывать специальные маршруты следования.

Монтаж стаканного фундамента

Монтаж сборных фундаментов колонн массой от 5 до 30 т обычно производится стреловыми кранами.

Учитывая ключевые особенности рассматриваемых фундаментов, монтаж проводится только под непосредственным наблюдением специалистов. Только они способны контролировать весь процесс установки опор и правильность их армирования. В процессе монтажа, железобетонные изделия проходят несколько этапов:

1. Подготовка поверхности. Ее тщательно выравнивают, т.к. смещение железобетонных балок в фундаментах стаканного типа крайне нежелательно;
2. Подготовка углублений. Выкапываются на конкретную глубину, затем выполняется их укрепление гравием, тщательно трамбуются;
3. Устройство железобетонного фундамента. На этом этапе также используется трамбовка грунта, а также происходит установка блоков.

Ключевая задача, которая стоит перед фундаментами стаканного типа – это обеспечение равномерного распределения нагрузок по всей поверхности почвы. Соответственно, использовать стаканные основания можно только на такой почве, которая способна выдержать большие нагрузки и не проседать со временем.

Какой фундамент надо сделать под дом из контейнера?

Для дома из контейнера рекомендуется использовать такой тип фундамента, который обеспечит надежную опору и стабильность для дома. Существует несколько типов фундаментов, которые можно использовать под дом из контейнера:

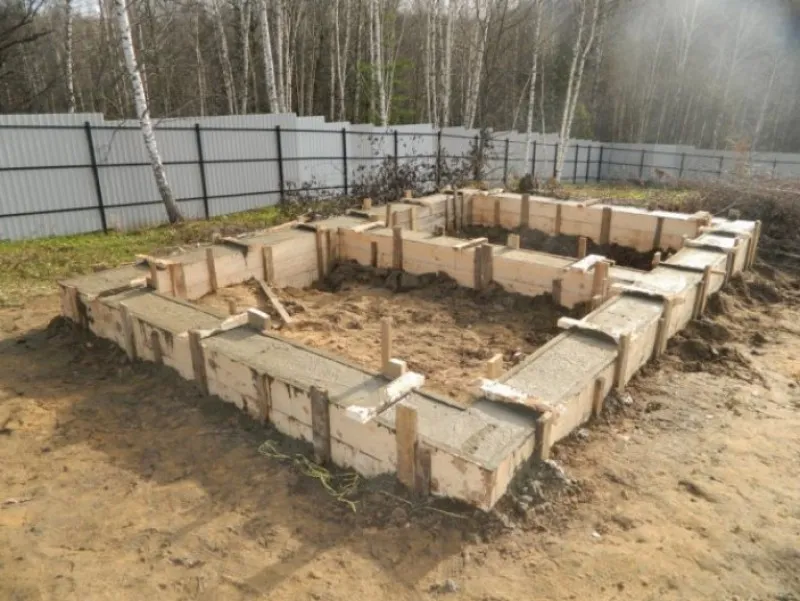

1. Ленточный фундамент: это самый распространенный тип фундамента для домов. Он представляет собой бетонную ленту, которая образует периметр будущего дома. Контейнеры для дома могут быть установлены на эту ленту, а также дополнительно закреплены болтами или сваркой.

2. Винтовой свайный фундамент: этот тип фундамента состоит из винтовых свай, которые завинчиваются в грунт. Винтовой свайный фундамент может использоваться в случаях, когда грунт имеет низкую несущую способность и не позволяет использовать традиционный ленточный фундамент.

3. Плитный фундамент: это тип фундамента, который используется для установки на сильно неоднородных грунтах, где традиционный ленточный фундамент может быть ненадежным. Плитный фундамент представляет собой толстую бетонную плиту, на которую устанавливаются контейнеры для дома.

Важно учесть, что выбор типа фундамента зависит от многих факторов, включая тип грунта, климатические условия, размеры дома и другие. Рекомендуется обратиться к опытным профессионалам в области строительства для получения консультации и выбора наиболее подходящего типа фундамента для дома из контейнера.

Видео. монолитный фундамент стаканного типа
