Особенности конструкции плитного монолита

Какова основная идея работы плиты фундамента? Её смысл заключается в том, что она обеспечивает равномерное распределение нагрузок от веса здания по поверхности нестабильного грунта.

Определение просадочного грунта

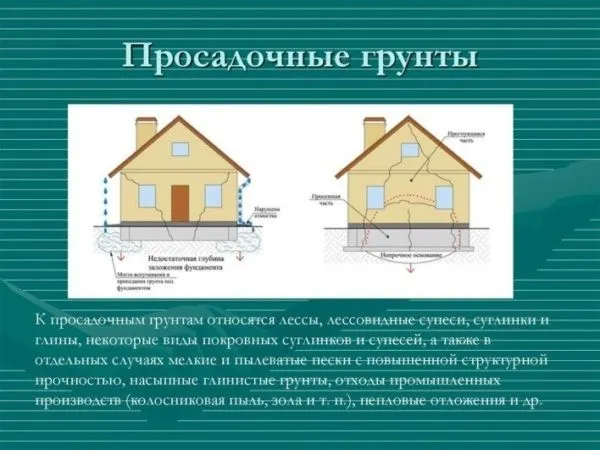

Виды грунтов, относящихся к категории просадочных

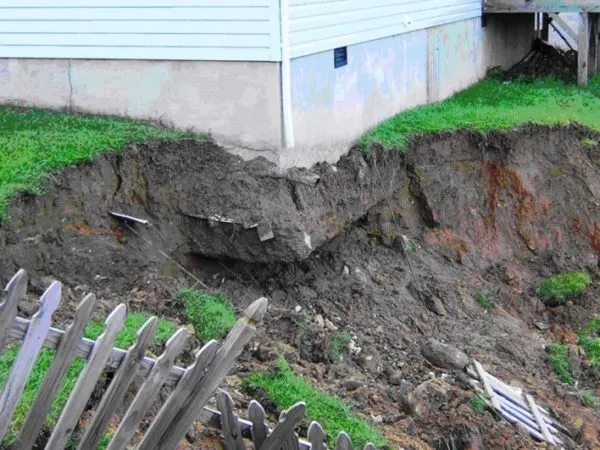

Дом не обрушился только благодаря плитному основанию

На заметку! Если на проблемных грунтах применение плитных оснований является необходимым условием, то в нормальных условиях (при наличии сухого плотного грунта), их устройство нецелесообразно экономически.

Существует несколько инженерных решений таких фундаментов, о которых мы и расскажем далее.

Поверхностный (плавающий)

Термин «плавающий» применяется к малозаглублённой плите на том основании, что при подвижках грунта, связанных с явлениями пучения, она может изменять своё пространственное положение, сохраняя в целостности всё то, что на неё опирается. Плита может быть сплошной, ребристой или решётчатой, собираемой из пересекающихся сборных ЖБ балок.

Последний вариант более жёсткий и чаще проектируется в промышленном строительстве, поэтому подробности его устройства мы опустим. Наша статья ведь не пособие для проектировщиков, а рассчитана на обычного любознательного читателя, затеявшего строительство на своём участке.

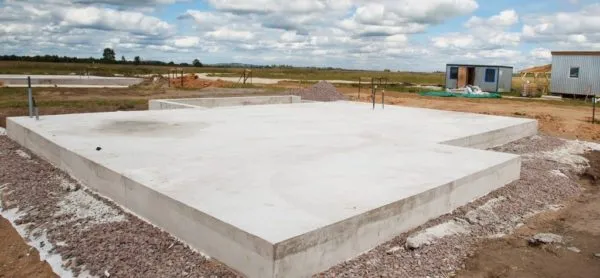

Незаглублённая плита

Плиту в сплошном исполнении, с малым или нулевым заглублением (когда снимается только плодородный слой почвы), проектируют на грунтах, наиболее подверженных просадке и пучению – в том числе и насыпных.

Чем больше вес здания, тем меньше под ним будет деформироваться грунт. При этом исполнение плитной базы монолитное, из высокомарочного бетона, аримируемого профильными стержнями диаметром не менее 10 мм.

Тем не менее нужно понимать, что хоть грунтовое основание и может быть подверженным пучению, но ни в коем разе не должно находиться в зоне оползней. Говоря языком строителей: вертикальная подвижность земляного пласта может быть и существенной, но сильные горизонтальные подвижки нежелательны.

Верх плиты может выполнить и функцию цокольного перекрытия, но когда нужен высокий цоколь, его можно предусмотреть как в монолитном варианте (ещё на стадии бетонирования плиты), так и возвести из фундаментных блоков или кирпича. Соответственно, цокольное перекрытие в этом случае будет обустраиваться отдельно, поверх этой стенки.

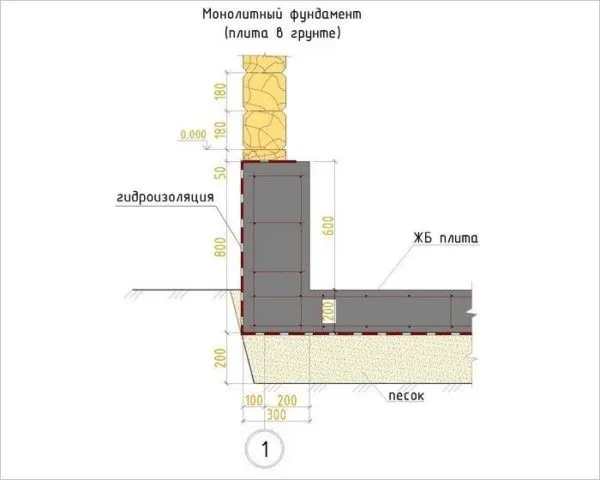

Плита с цокольной стенкой (монолит)

Определение параметров

Профессиональное проектирование фундамента (как и всего дома), для индивидуальных застройщиков не всегда доступно в виду высокой стоимости данных услуг. Поэтому параметры конструкций чаще всего принимаются ими приблизительно, учитывая лишь «неснижаемый минимум».

В первую очередь возникает вопрос, какой должна быть толщина плиты.

Таблица 1. Варианты армирования и толщина основания

Тип постройки	Вариант армирования и толщина основания

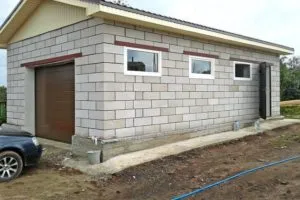

Небольшие надворные постройки	Под хозяйственно-бытовые постройки: гаражи, бани, хозблоки, сараи, достаточно плиты толщиной 10-15 см с однорядным армированием сеткой.

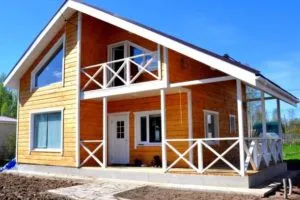

Дома из облегчённых материалов	Для одно- или двух- этажных домов, возводимых из облегчённых материалов: на деревянном или металлическом каркасе; из ячеистого бетона; щелевого кирпича по технологии колодцевой кладки, плиту заливают толщиной 20-25 см, с закладкой двух рядов увязанной в объёмный каркас арматуры.
Каменные и бревенчатые дома	Под тяжёлые бревенчатые, брусовые, каменные, бетоноблочные и кирпичные дома с солидной шириной кладки, толщина плиты не должна быть меньше 25 см (если этаж один) и 30 см, если этажей два. Армирование так же предусматривается объёмное.

В таблице приведены параметры, которые можно брать во внимание при строительстве на грунтах с достаточной прочностью. Если же вы строите, к примеру, в заболоченной местности или на торфянниках, нужно увеличить и толщину плиты, и диаметр арматуры (не 10-12, а 14-16 мм).

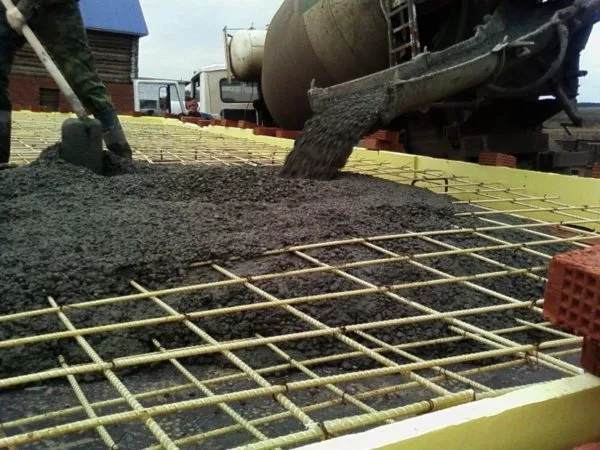

Стеклопластиковая арматура практически не уступает в характеристиках стальной

1. Диаметры арматуры в каркасе могут быть комбинированными. В таком случае, большие стержни располагают ближе к подошве фундамента, а меньшие – в верхнем ряду. Пруты могут применяться не только стальные, но и композитные, из стеклопластика.
2. Мелкозаглубляемую плиту обычно заливают заподлицо с поверхностью грунта. Глубина котлована складывается из суммарной толщины всех слоёв – в том числе: песчано-щебёночного подстилающего слоя, который занимает основную часть объёма котлована; подбетонки; гидроизоляционных прослоек.
3. В среднем получается пирог толщиной 65-75 см. Заглубляют его только в том случае, когда проектом предусмотрен цокольный этаж или подвал. Высота его стен и определяет уровень заложения фундамента.
4. Площадь плиты должна с каждой стороны выходить за пределы контуров стен. Объём бетона рассчитывается путём перемножения её длины, ширины и толщины. Для основной заливки используются смеси класса В20, на подбетонку – В7,5.

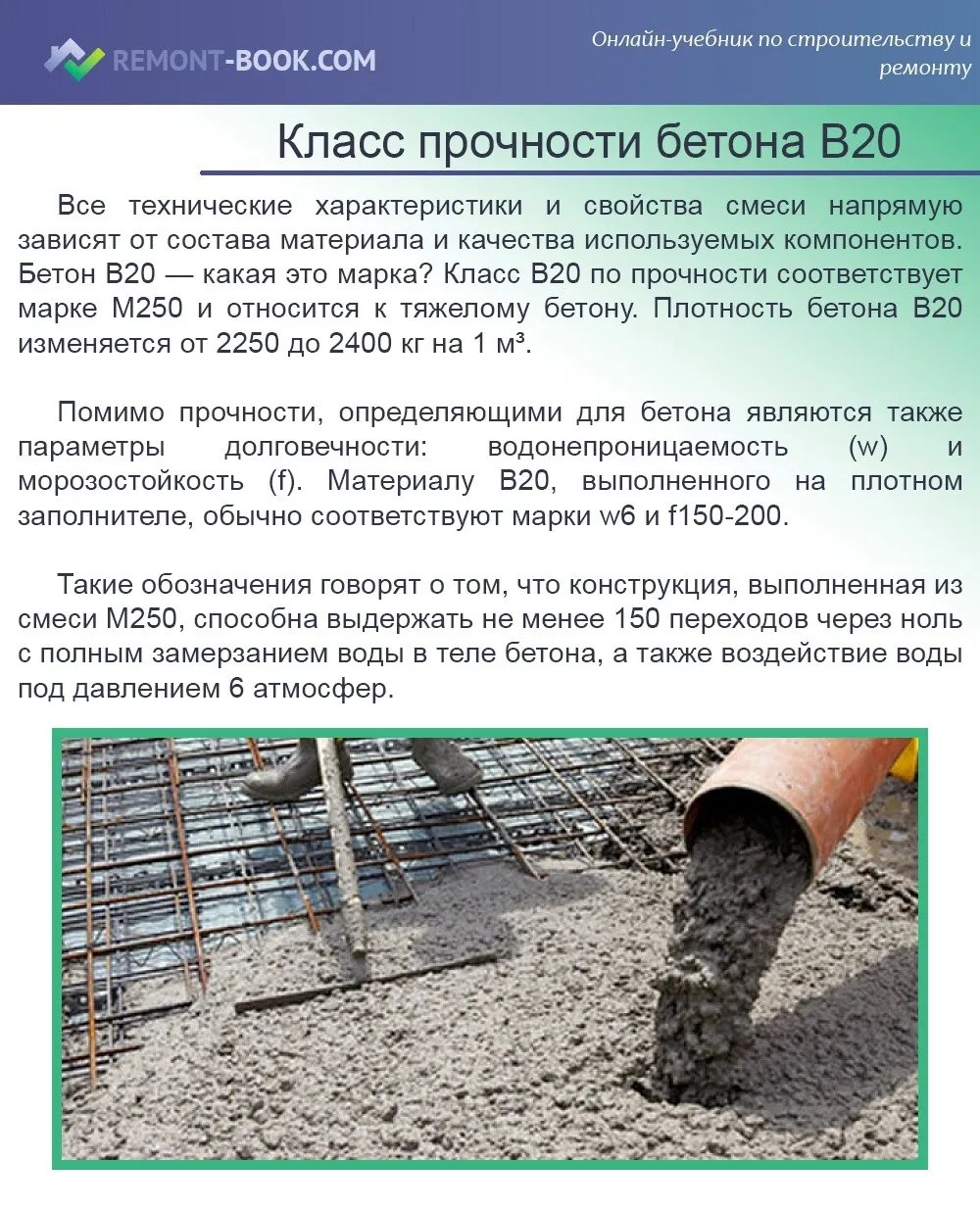

Класс прочности бетона В20

Имея в собственности участок в 10 соток важно внимательно отнестись к его планировке – выбору места под строительство дома и хозяйственных построек, размещению основных зон на оставшейся территории. Все это необходимо сделать так, чтобы каждый сантиметр земли был задействован с пользой. О том, как распланировать участок 10 соток, схема расположения основных элементов и правила зонирования будут даны в специальной статье.

Формирование и бетонирование плиты

Весь процесс работ по устройству монолитного фундамента можно разбить на четыре основных этапа. Это:

1. Геодезическая часть работ (разбивка осей по контуру плиты).
2. Обустройство швов – но это в том случае, когда объём работ слишком большой, и за один день не может быть завершён.
3. Бетонирование.
4. Контроль над твердением бетона и уход за ним.

В процессе работ участвуют такие механизмы и приспособления:

Стреловой автокран

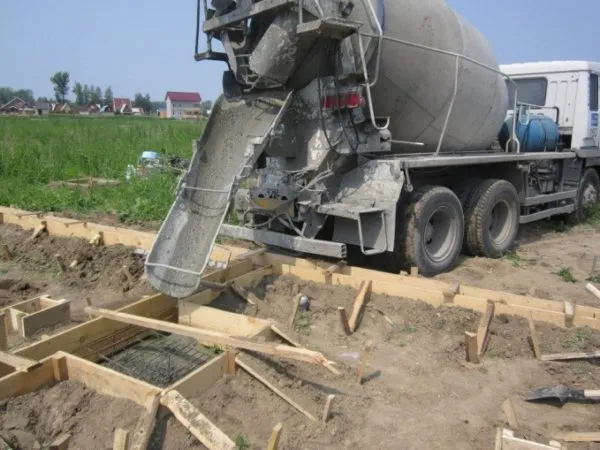

Автобетоносмеситель

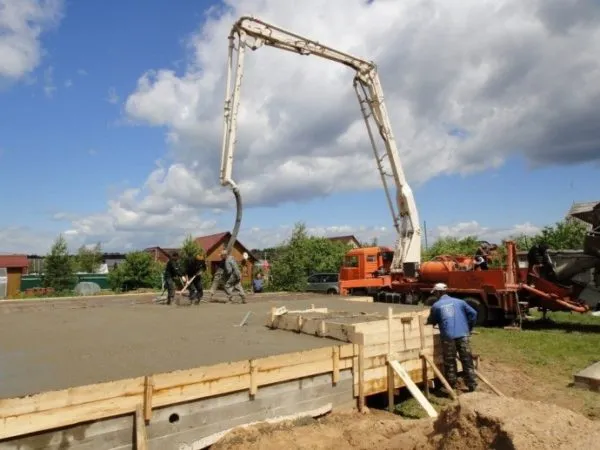

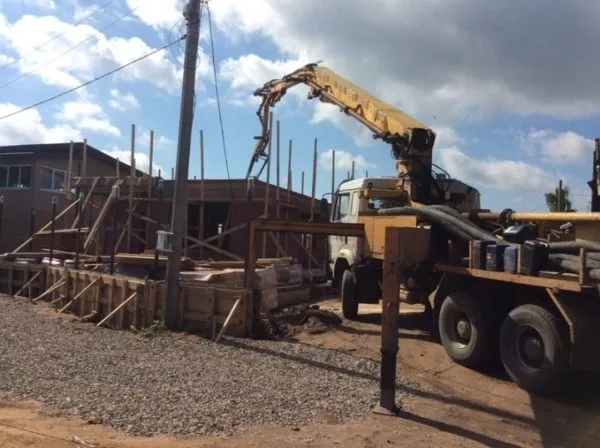

Бетононасос

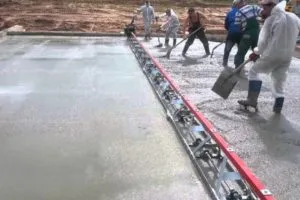

Бензиновая виброрейка

Цены на популярные модели бензиновых виброреек

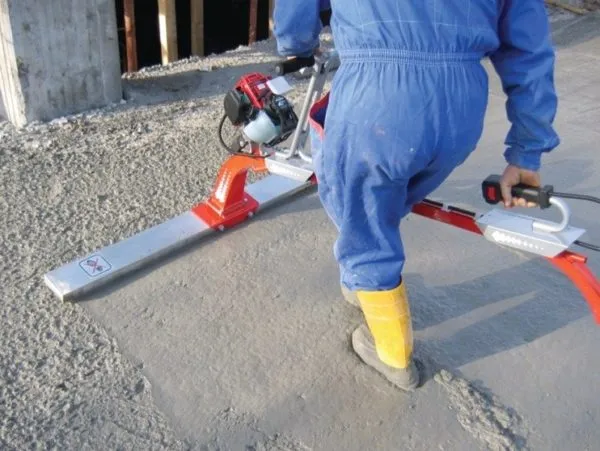

Бензиновая виброрейка

Глубинный вибратор

Машина для затирки бетона

Цены на популярные модели машин для затирки бетона

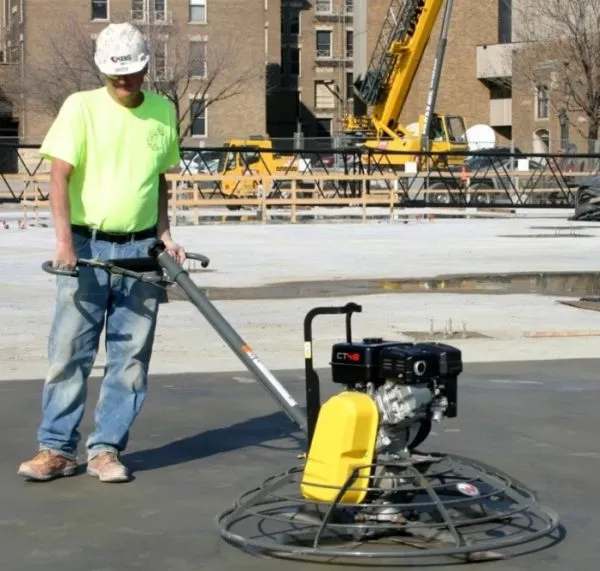

Затирочная машина

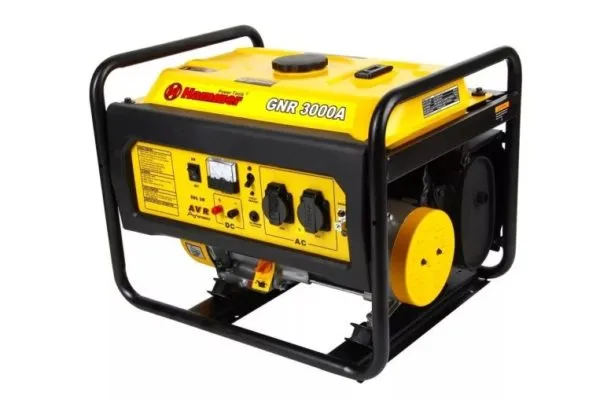

Электростанция на бензине

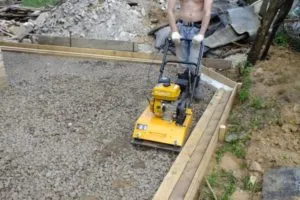

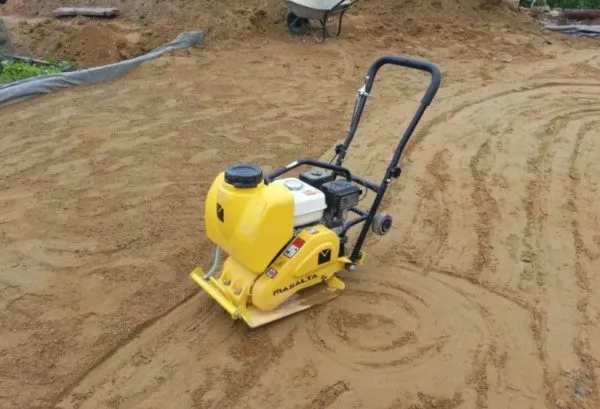

Виброплита

Цены на популярные модели виброплит

Виброплита

Организация работ

Любая масштабная работа требует решения большого количества организационных вопросов. Нужно найти квалифицированных рабочих, установить для них бытовку, устроить подъездную дорогу к стройплощадке и оградить её, своевременно обеспечивать объект материалами, подобрать и доставить на место механизмы. Только после этого можно приступать непосредственно к строительству.

Таблица 2. Инструкция по монтажу

Шаги, фото	Комментарий

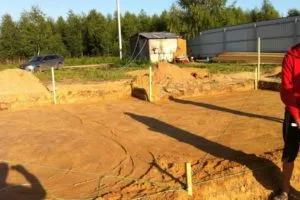

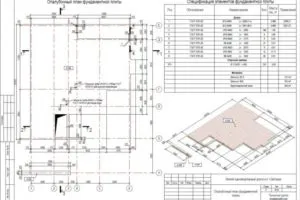

Шаг 1 – разбивка контуров котлована	Невозможно начинать такую ответственную работу, как устройство монолитной плиты, без чертежа. На его основании производится и разбивка контуров котлована, и перенос отметок на его дно, и выставляется опалубка.

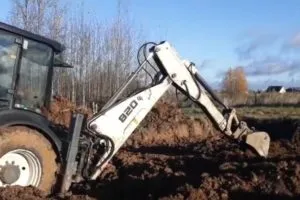

Шаг 2 – производство земляных работ	По размеченным контурам осуществляется выборка грунта.
Шаг 3 – Устройство песчаной подушки	На объект завозится песок и распределяется на дно котлована с обязательной проливкой водой и послойным уплотнением виброплитой.
Шаг 4 – уплотнение песка щебнем	Для достижения наибольшей плотности насыпного основания, поверх песка насыпают слой щебня и снова трамбуют. Параллельно выставляется небольшая опалубка , по которой будет заливаться подбетонка.
Шаг 5 – заливка подбетонки	Поверх крупнофракционной подсыпки выполняется бетонная подготовка. Наливается слой тощего бетона на толщину 5 или 10 см (в зависимости от толщины основной плиты). Обратите внимание: площадь подготовительного бетонного слоя должна быть чуть больше площади основной плиты — со всех сторон на 10 см.
Шаг 6 – устройство гидроизоляционной прослойки	Через 3-4 дня (в зависимости от погоды), когда подбетонка хорошо затвердеет, можно приступать к выполнению гидроизоляции. Самый надёжный вариант – двухслойный, когда рулонный битумный материал наклеивается на мастику (или наплавляется).

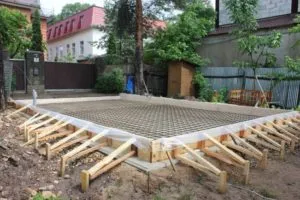

Шаг 7 – сборка опалубки под плиту	На подбетонке, согласно заданным размерам плиты, собирается опалубка, а её стенки смазывают отработанным маслом. Если фундамент имеет небольшую толщину, на дно, на специальные подставочки выкладывается арматурная сетка.

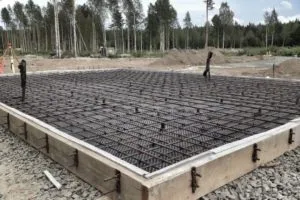

Шаг 8 – вязка каркаса	При толщине плиты более 150 мм, каркас делается объёмным. Поэтому следующий этап – поперечная вязка арматуры с шагом 25*25 см.

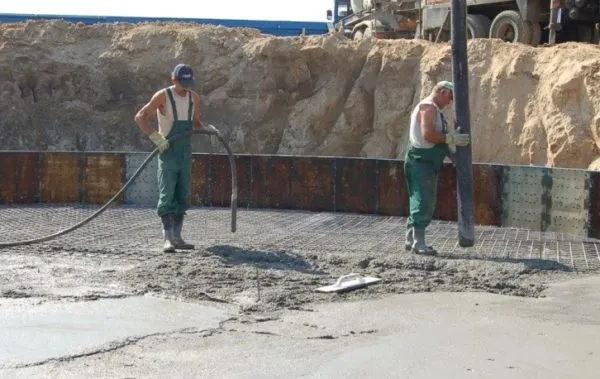

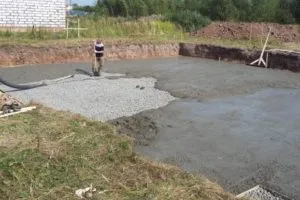

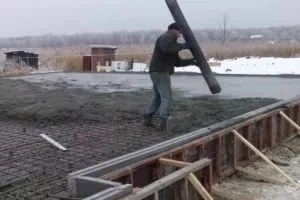

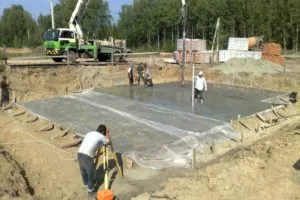

Шаг 9 — бетонирование	Главным условием правильной работы плиты в будущем, является её непрерывная заливка. Во всяком случае, площадь даже большого частного дома не столь велика, чтобы не успеть забетонировать фундамент за один день. Тут главное — хорошо организовать подачу готовой бетонной смеси на объект.
Шаг 10 – уплотнение и заглаживание массы бетона	Свежий бетон сразу же уплотняется, а его поверхность выравнивается.
Шаг 11 – ожидание набора прочности	Теперь, для того чтобы продолжать работы, необходимо дождаться, когда плита наберёт минимум 70% проектной прочности. Это зависит от температуры бетона. При +20 градусах это происходит уже на седьмые сутки. Но всё это время за бетоном нужно правильно ухаживать. В жаркую ветреную погоду, чтобы исключить быструю потерю влаги, плиту можно накрыть полиэтиленовой плёнкой, либо придётся постоянно поливать её водой.

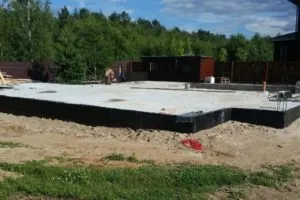

Шаг 12 – распалубка плиты	Опалубку снимают при достижении бетоном 50-процентной прочности. При тех же +20 градусах это происходит на третьи сутки после заливки. После снятия опалубочных щитов, боковые стенки плиты обрабатывают битумной мастикой.

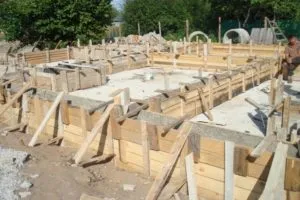

Шаг 13 — опалубка под цоколь	Если есть необходимость залить ещё и монолитный цоколь, то опалубка выставляется в третий раз – теперь уже под него.

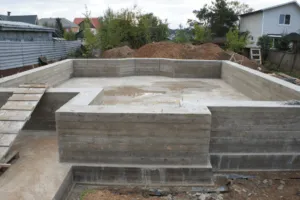

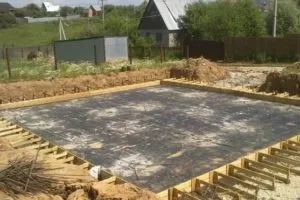

Шаг 14 – послойная заливка цоколя	Весь процесс монтажа арматурного каркаса, заливки, утрамбовки и ожидания набора прочности повторяется. В итоге фундамент будет выглядеть вот так, как на этом фото.

Видео – Фундамент из монолитной плиты

Видео – Как заливать монолит

УШП – её суть и достоинства

Точно такую же плиту, о которой шла речь в предыдущей главе, можно залить не только на поверхности, но и на значительной глубине (в случае строительства здания с монолитным подвалом). Никаких отличий, кроме места положения в грунте, у неё не будет, поэтому повторяться, описывая её, мы не станем.

Однако в строительстве применяется и другой вариант, который по конструктиву несколько отличается от традиционной плиты. Это, так называемая, УШП (шведская плита с утеплением), схема устройства которой и представлена ниже.

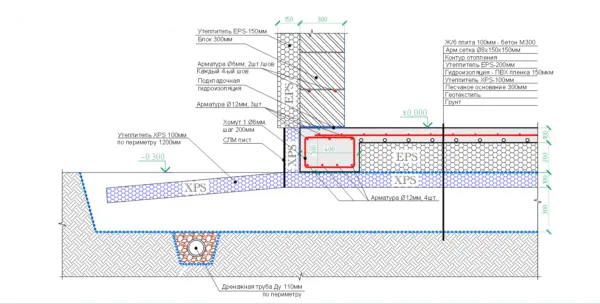

Схема утепляемой шведской плиты

Суть данной технологии состоит в том, что здесь под фундаментной плитой закладывается утеплитель – пенополистирол высокой жёсткости. Чтобы вес массива фундамента и здания не раздавил его, а заодно и была возможность уменьшить толщину самой плиты, по периметру (там, где будут возводиться стены) предусматриваются рёбра жёсткости. То есть, конструкция имеет П-образную форму, внутри которой очень удобно прокладывать коммуникационные трубы.

Такая плита не заглубляется, а всегда обустраивается на поверхности, в массив бетона обычно сразу же закладываются элементы подогреваемого пола. Получается очень надёжное и тёплое основание, которое собственно, и разработано специально для строительства домов в регионах с суровыми климатическими условиями.

Видео – Как делается УШП

Как найти объем фундаментной плиты?

Для того чтобы найти объем фундаментной плиты, нужно знать ее длину, ширину и толщину.

1. Измерьте длину и ширину фундаментной плиты с помощью ленты измерительной.
2. Определите толщину фундаментной плиты с помощью измерительного инструмента, например, линейки или измерителя глубины.
3. Умножьте длину на ширину, чтобы определить площадь фундаментной плиты.
4. Умножьте площадь на толщину, чтобы определить объем фундаментной плиты.

Формула для нахождения объема фундаментной плиты: V = L * W * H

Где: V — объем фундаментной плиты L — длина фундаментной плиты W — ширина фундаментной плиты H — толщина фундаментной плиты

Обычно объем фундаментной плиты выражается в кубических метрах (м3).
