Изготовление ленточного фундамента своими руками — подробная пошаговая инструкция и избегание основных ошибок при монтаже
Требования, предъявляемые к фундаменту, весьма высоки.
Прочность и надежность основания – это важные, но не единственные задачи, которые возлагаются на опорные конструкции. Ленточный фундамент способен эффективно выполнять свои функции в разнообразных условиях, что подтверждается долголетними исследованиями.
Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.
Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.
Основным достоинством считается возможность самостоятельного возведения.
Содержание статьи
- Виды
- Для каких построек он подходит
- Как рассчитать глубину
- Как устроен мелкозаглубленный ленточный фундамент
- Пошаговая инструкция по монтажу своими руками
- Основные ошибки
- Полезное видео
- Заключение

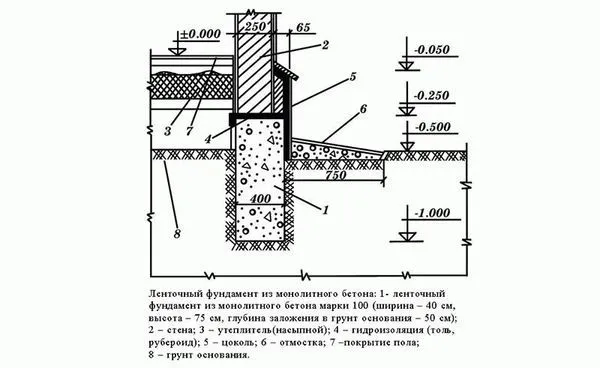

Виды
Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

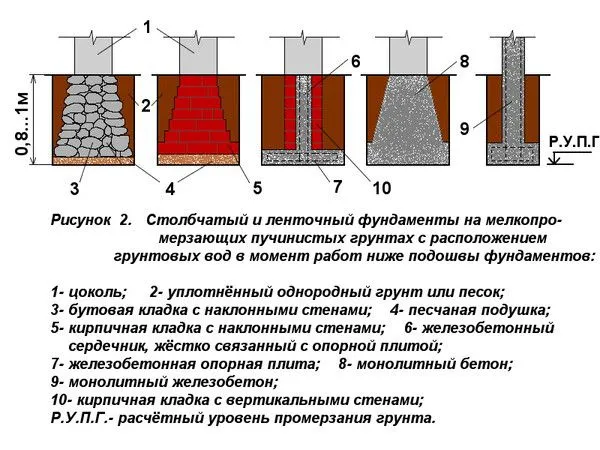

Существуют следующие разновидности ленточного фундамента:
- Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
- Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
- Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

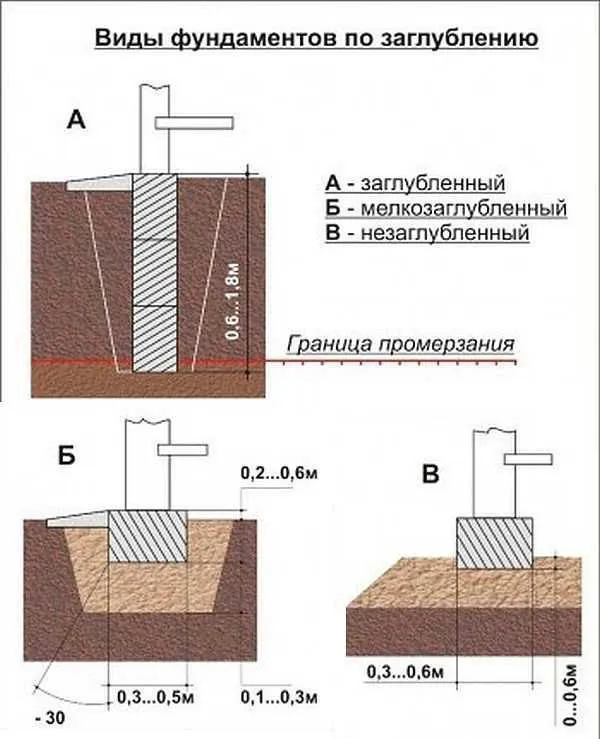

Кроме того, существуют разновидности по глубине заложения:
- Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
- Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
- Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.
Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.
Для каких построек он подходит
Ленточные основания являются надежной опорой для зданий из различных материалов:
- Дерево.
- Пено- и газобетон.
- Кирпич.
- Бетонные плиты.
Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

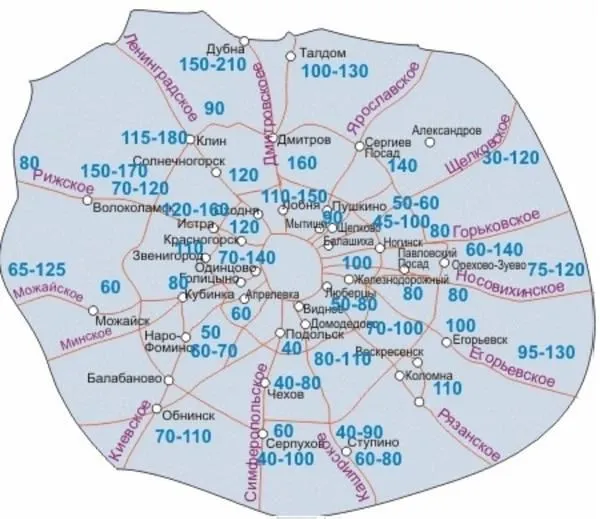

Как рассчитать глубину

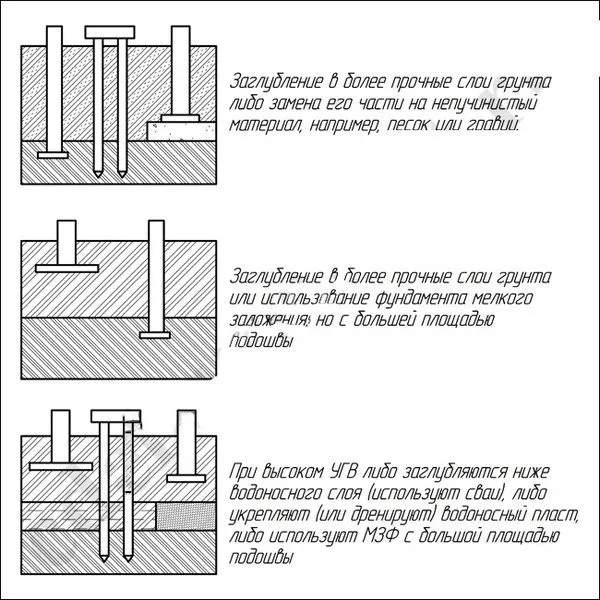

Расчет глубины ленточного фундамента зависит от типа основания. Если планируется строительство заглубленного варианта, то необходимо опираться на табличные данные СНиП, отображающие глубину промерзания грунта в данном регионе.
При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.
ОБРАТИТЕ ВНИМАНИЕ!
Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

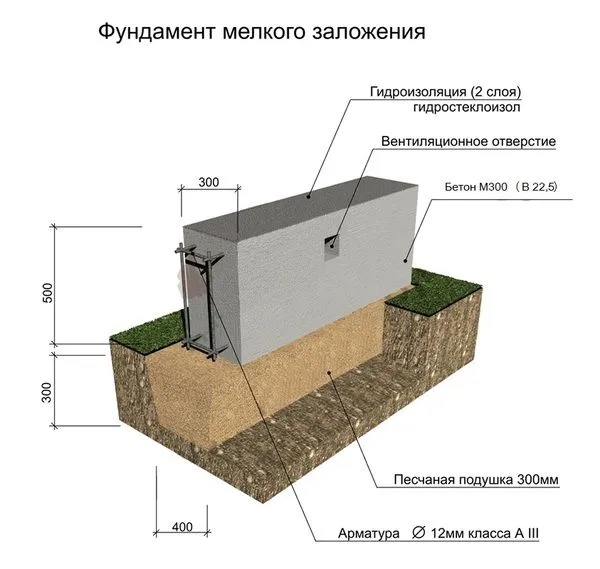

Как устроен мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.
Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента.
Конструкция мелкозаглубленного основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании ленточного фундамента:
- Подготовка.
- Разметка участка.
- Рытье траншеи.
- Укладка и обустройство дренажной системы.
- Создание песчаной подушки.
- Изготовление опалубки.
- Установка арматурного каркаса.
- Заливка бетона.
- Выдержка для затвердения.
- Распалубка.
- Гидроизоляция и утепление ленты.
- Дальнейшие работы.
ВАЖНО!
Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.
Разметка поверхности
Начало работ состоит в удалении верхнего слоя почвы и разметке участка. Для этого используются деревянные колья, которые устанавливаются на точках пересечения или угловых точках будущей траншеи.
Ширина выбирается исходя из расчетных параметров основания, но не менее 20 см больше, чем у ленты. Это важно, так как внутрь траншеи надо будет установить опалубку, а впоследствии — обеспечить достаточную толщину слоя засыпки пазух.

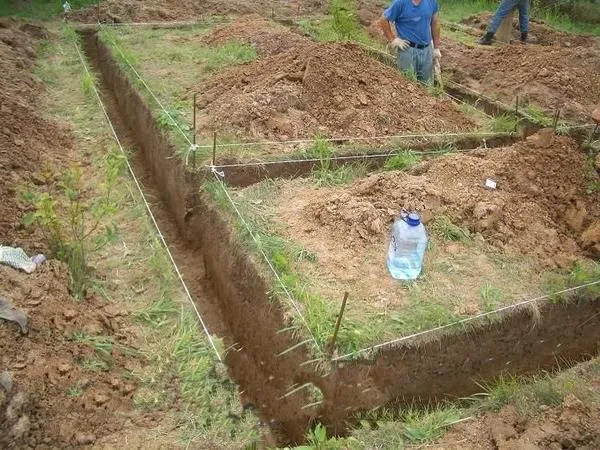

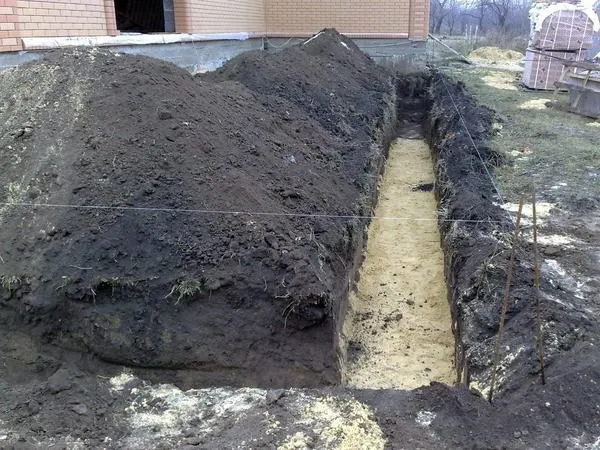

Подготовка траншеи
Рытье траншеи производится экскаватором или вручную. Второй вариант затруднителен, но, если возникают сложности с доставкой или подходом строительной техники на участок, вполне возможен. Вынутый грунт складируется по сторонам траншеи или сразу же вывозится с участка.
Необходимо обеспечить одинаковую глубину, но слишком стараться и выравнивать дно до сантиметров незачем. Углы траншеи выравниваются вручную независимо от способа рытья.
Устройство дренажа
Дренажная система позволяет вывести грунтовые воды из слоя песчаной подушки, исключая возможность возникновения нагрузок пучения в зимнее время.
Существуют разные типы систем:
- Открытая. Создается на дневной поверхности и предназначена для отвода дождевых или талых вод. Используется на сухих почвах с глубоким залеганием грунтовых вод.
- Закрытая.Состоит из системы трубопроводов, размещенных в траншее поблизости от ленты. Служит для выведения грунтовых вод из слоя песчаной засыпки (подушки), используется на грунтах с наличием или сезонным изменением уровня почвенных вод.
На практике чаще всего используют закрытый тип, поскольку опасность появления воды имеется в большинстве случаев. Устанавливается система трубопроводов специального назначения, принимающих и сбрасывающих влагу в дренажный колодец.
Для качественной работы дренажа требуется установка фильтрационной обвязки и наличие уклона для естественного движения воды. Фильтрационный слой отсекает мелкие органические частицы, не позволяя заиливаться внутренней поверхности дренажных труб.
Это способствует продлению срока службы системы и снижает риск отказов.
Подушка
Песчаная подушка — важный и обязательный элемент конструкции основания. Ее толщина бывает разной, в среднем она составляет 20 см. Обычно используется чистый речной песок или поочередно слой песка 10 см, мелкого щебня 10 см и вновь 5-сантиметровый выравнивающий песчаный слой.
После засыпки каждого слоя производится тщательная трамбовка с помощью строительных вибромашин или ручного инструмента. Рекомендуется слои проливать водой, это способствует более качественному уплотнению подушки.
ОБРАТИТЕ ВНИМАНИЕ!
Специалисты рекомендуют руководствоваться следующими критериями качества уплотнения слоя засыпки: на поверхности не должно оставаться следов от обуви при ходьбе. Это важно, так как осадка подушки недопустима, поскольку она вызовет деформации ленты с непредсказуемыми последствиями.

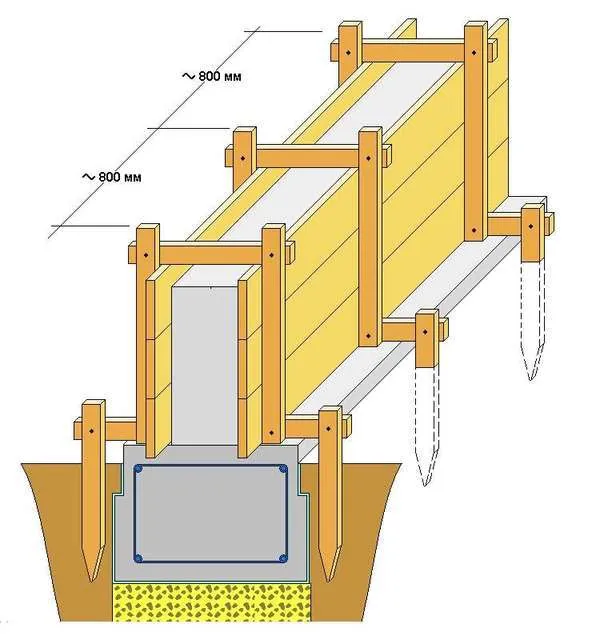

Монтаж опалубки
Для создания опалубки используются обрезные доски толщиной 25-40 мм (в зависимости от размеров ленты). Сначала рядом с траншеей собирают щиты шириной, немного превышающей высоту ленты. По мере сборки щиты опускают в траншею и фиксируют снаружи наклонными упорами и вертикальными опорными планками.
Изнутри устанавливаются поперечины, определяющие расстояние между щитами, равное ширине ленты. Опалубка должна быть прочной, готовой к приему нагрузок при заливке и застывании бетона. Никаких щелей не должно быть, все зазоры более 3 мм подлежать заполнению паклей или забиваются рейками.
Это исключит непроизводительный расход бетона при вытекании в щели.

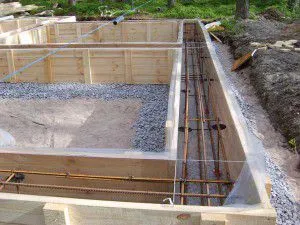

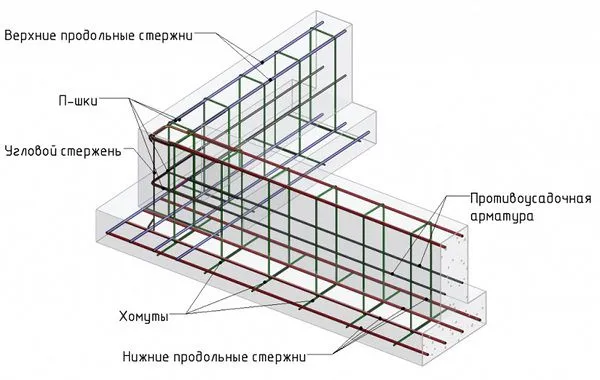

Армирование
Арматура предназначена для компенсации растягивающих осевых нагрузок, которые бетон не может выдерживать. Он свободно принимает большое давление, но на изгиб лента неустойчива и сразу ломается.
Для усиления создают армирующий пояс, основным элементом которого являются горизонтальные рабочие стержни из металлической или стеклопластиковой ребристой арматуры.
Для поддержки стержней в необходимом положении используются гладкие прутки меньшего диаметра, из которых делаются вертикальные элементы (хомуты), образующие в сочетании с рабочими стержнями пространственную решетку.
Ее размеры таковы, чтобы горизонтальные стержни были погружены в бетон на глубину 2-5 см.
Рабочие стержни выбираются исходя из ширины ленты. Их диаметр для мелкозаглубленного основания находится в пределах 12-14 мм (при ширине 30-40 см) или 16 мм при большей ширине.
Вязка арматуры
Соединение элементов арматурного каркаса производится двумя способами:
- Электросварка.
- Вязка мягкой стальной отожженной проволокой.
Первый вариант применяется для толстых стержней и при возведении мелкозаглубленных фундаментов практически не используется. Сборка армпояса чаще всего происходит методом вязки.
Используется мягкая проволока, которая вполне надежно удерживает элементы каркаса, но имеет некоторую степень свободы, позволяющую сохранить целостность каркаса при возникновении нагрузок во время заливки.

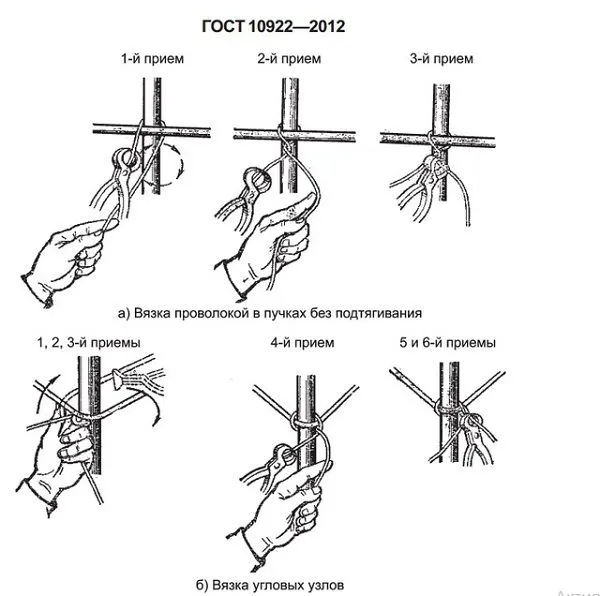

Для вязки используется специальный инструмент в форме крючка. Отрезок проволоки длиной около 25-30 см складывается пополам. Получившаяся полупетля обхватывает оба соединяемых стержня в диагональном направлении, концы поднимаются вверх.
Затем крючком захватывают петлю сгиба и, опираясь на второй свободный конец, делают 3-5 вращательных движений, благодаря чему оба прутка оказываются плотно и прочно соединены друг с другом.
Операция несложная, обычно навык вырабатывается в первый же день.

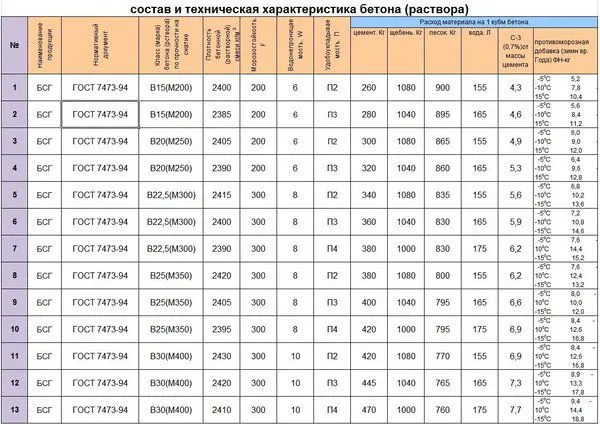

Выбор бетона для заливки
Существует довольно много марок бетона, предназначенных для различных условий и нагрузок. Поскольку мелкозаглубленный ленточный фундамент преимущественно используется при малоэтажном частном строительстве, оптимальным выбором станет бетон марки М200.
Он способен обеспечить необходимую прочность и несущую способность ленты при относительно малом собственном весе.
Для тех, кто желает подойти к вопросу более тщательно, можно порекомендовать воспользоваться онлайн-калькулятором для расчета марки и количества бетона. Полученный результат следует продублировать на другом ресурсе, чтобы защитить себя от возможных ошибок.

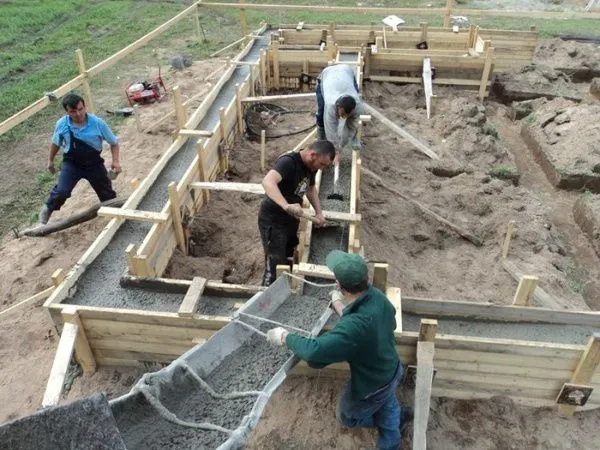

Заливка
Заливку необходимо производить как можно быстрее, в идеале — одномоментно. Перерывы в заливке больше суток недопустимы, в таких случаях приходится выдерживать бетон до полного затвердения и только тогда продолжать работы. Качество и степень прочности такой ленты намного ниже, чем у одновременной отливки.
Это условие легче всего выполнить, используя готовый бетон, который доставляется прямо к месту заливки в миксере. Получается значительная экономия времени, а качество бетона в любом случае будет лучше, чем у самодельного раствора.
Заливать надо с нескольких точек, стараясь распределить их как можно более равномерно по длине ленты. Это позволит получить отливку с одинаковыми параметрами по всему периметру, что обеспечит высокую прочность основания.

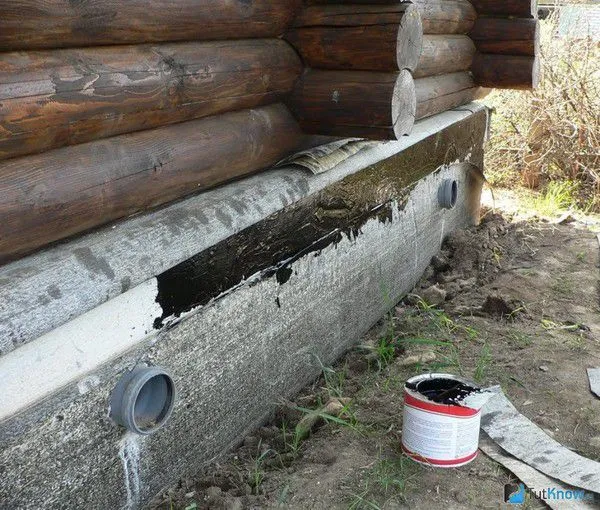

Особенности гидроизоляции
Воздействие влаги крайне губительно для мелкозаглубленной ленты. Проникая в бетон, вода рано или поздно замерзает и разрывает материал изнутри. Допускать этого нельзя ни в коем случае.
Используются два вида гидроизоляции, которые вы можете сделать:
- Горизонтальная. Защищает нижнюю и верхнюю плоскость ленты о проникновения влаги из нижних слоев грунта и от стекающей со стен дождевой или талой воды. Нижняя гидроизоляция укладывается перед установкой опалубки и арматурного пояса, а верхняя делается после полного застывания бетона параллельно с вертикальной гидроизоляцией. Оба слоя состоят из рубероида, уложенного в два слоя с промазкой битумной мастикой.
- Вертикальная. Наносится на внешнюю и внутреннюю поверхность ленты после распалубки и полного высыхания. Используются материалы разного типа действия — пропитки, обмазочные или оклеечные. Наиболее эффективными являются пропитки, но они появились относительно недавно и мало известны строителям.

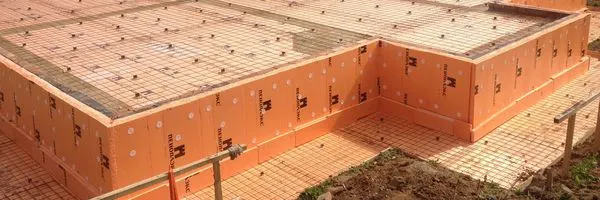

Вопросы утепления
Утепление ленты позволяет исключить образование конденсата. Существует два варианта — внешнее и внутреннее утепление. В первом случае утеплитель монтируется снаружи, во втором — изнутри.
Специалисты рекомендуют выполнять одновременно оба вида утепления, поскольку по отдельности достичь ожидаемого результата не получается. Учитывая специфику размещения, необходимо использовать влагонепроницаемые виды теплоизоляторов — фундаментный пеноплекс, жидкий пенополиуретан, вспененный полиэтилен и т.п.
Применять минвату в данном случае не следует, так как она способна впитывать воду с полной потерей работоспособности.
Правильный уход за бетоном после заливки
После заливки в течение 10 дней необходимо производить регулярный полив поверхности ленты водой:
- Первые 3 дня — каждые 4 часа.
- Последующие 7 дней — 3 раза в сутки.
Ленту надо скрыть от палящих лучей солнца под слоем полиэтилена. Полив водой позволяет несколько выровнять влажность внешних и внутренних слоев ленты, снижая нагрузки и опасность возникновения трещин.
Окончательное затвердение бетона длится очень долго, но продолжать работы с лентой можно уже через 28 дней.
Распалубка
Распалубка — это процедура демонтажа опалубки. Ее можно производить не ранее, чем через 10 дней после заливки.
Пытаться ускорить процесс не следует, фундамент является слишком ответственным элементом постройки, чтобы рисковать и полагаться на случайности.
Основные ошибки
Чаще всего происходит осадка песчаной подушки, возникающая из-за некачественного уплотнения слоя засыпки. Кроме того, нередко встречается применение неподходящих материалов, в особенности — бетона не той марки.
Некоторые недобросовестные поставщики доставляют материал низкого качества для экономии. Опытные специалисты рекомендуют заказывать более тяжелый бетон — вместо М200 брать М250. Разница в стоимости и массе невелика, но появляется надежда на то, что материал окажется более прочным.
Кроме того, нередко пытаются сократить расходы денег и трудов, отказываясь от гидроизоляции и утепления. Эти процедуры требуют некоторого времени, но, по сравнению со сроком службы основания, они выполняются очень быстро и пренебрегать ими нельзя.
Полезное видео
В данном видео вы узнаете, как произвести монтаж ленточного фундамента:
Заключение
Создание ленточного фундамента — задача не столько сложная, сколько требующая полного понимания смысла всех этапов и качественного выполнения необходимых действий.
Для неподготовленного человека, не имеющего опыта, рекомендуется не отходить от технологии и в точности соблюдать требования СНиП.
Это поможет построить прочный и качественный мелкозаглубленный ленточный фундамент.
