При строительстве частного дома необходимо создать множество инженерно-технических систем. Одним из ключевых этапов является установка дренажной системы, предназначенной для эффективного отвода грунтовых вод. Этот этап имеет огромное значение для обеспечения прочности и долговечности здания, а также для поддержания оптимального микроклимата почвы на прилегающем к дому участке.

Николай Попов

Инженер-проектировщик в компании Водолов

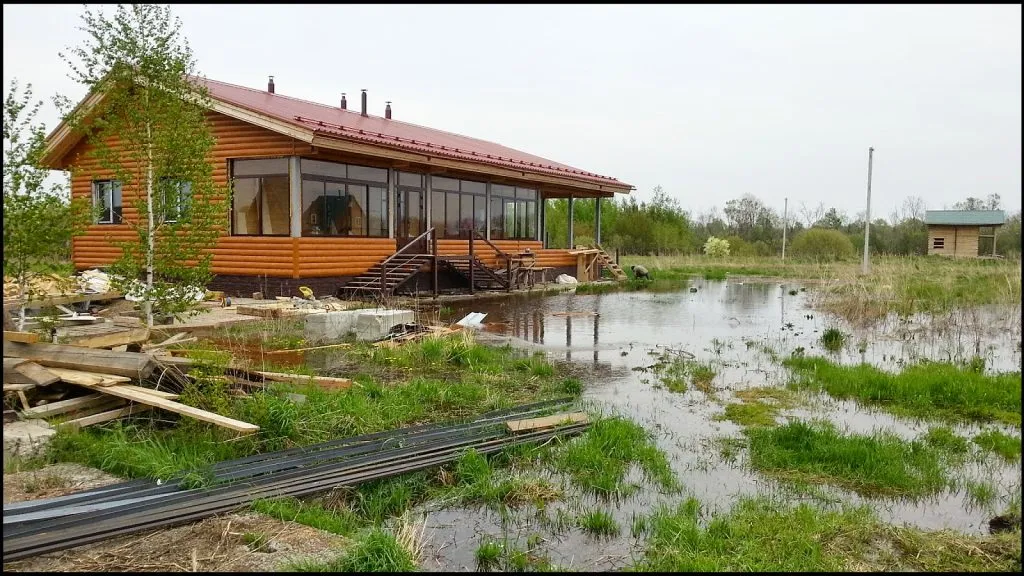

Владельцы земельных участков сталкиваются с подтоплением фундамента и заболачиванию земли. Чтобы избежать таких неприятностей, стоит обустроить дренажную систему, а в этой статье мы разберем основные особенности дренажной системы на участке.

Дренаж — это система для отвода инфильтрованных и грунтовых вод.

Она одновременно выполняет несколько задач:

• защита цоколя от талых, дождевых и грунтовых вод;
• предотвращение подтопления;
• защита от заболачивания почв;
• нейтрализация избыточной влажности грунта на участке;
• увеличение эксплуатационного срока фундамента.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Избыток влаги является благоприятной средой для размножения грибка и плесени. Из подвальных помещений микроорганизмы быстро перебираются на все этажи коттеджа, угрожая здоровью жильцов.

Грамотное устройство дренажа на участке убережет от затопления подвалов и цокольных помещений. При отсутствие дренажа, воду придется регулярно откачивать и высушивать подтопленные помещения с помощью насосов и тепловых пушек.

Влага на участке уменьшает срок службы тротуарных покрытий. Ни один стройматериал, использующийся для сооружения дорожек и тротуаров, не спасает от подтопления.

Устройство дренажной системы должно проводиться на стадии строительства дома и планирования участка. Если этого не сделать, то в будущем землю придется заново перекапывать для закладки дренажа. В некоторых случаях это сопряжено с серьезными перепланировками, требующими внушительных финансовых затрат.

Монтаж дренажа рекомендуется доверять специалистам. Только они могут учесть, как внутреннюю, так и внешнюю опасность подтопления: снаружи дому угрожают дождевые и паводковые воды, с внутренней стороны – грунтовые воды.

1. Дренаж дома и дренаж участка: нюансы
2. В каких случаях дренаж обязателен?
3. Гидрогеологическое исследование участка
4. Типы дренажных систем
5. Виды конструкций
6. Устройство дренажа
7. Коротко о главном

Дренаж дома и дренаж участка: нюансы

Монтаж дренажной системы проводится с учетом индивидуальных особенностей объекта. Создание водоотводной конструкции для дома обычно проходит параллельно работам по гидроизоляции строения. В этом случае вероятность ошибки сводится к нулю, и владелец дома сможет не беспокоиться о подтоплении и излишках влаги.

Устройство дренажа на участке подразумевает разные способы:

• мягкая дрена;
• лотки;
• трубы.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Нужный вариант выбирается только с учетом специфики рельефа участка. Поэтому без предварительных исследований не целесообразно отдавать предпочтение тому или иному водоотводному распределительному устройству, ориентируясь только на стоимость или сложность работ.

В каких случаях дренаж обязателен?

Вопрос необходимости дренажей определяется в каждом конкретном случае индивидуально. Но однозначно не обойтись без водоотводной конструкции в следующих ситуациях:

• помещение ниже уровня грунтовых вод;
• пол подвала над уровнем подземных вод до 500 метров;
• глинистые и суглинистые грунты;
• заглубление цокольных помещений от 1,5 метров;
• размещение конструкций в зонах увлажнения.

В обязательном порядке система отведения воды делается и в регионах, отличающихся высоким уровнем осадков. Частые и обильные дожди не позволяют влаге уходить естественным путем, и она собирается на поверхности.

Даже «на глазок» владельцы участков могут определить, необходимо ли им устройство дренажа в грунте. Избежать этого не удастся, если наблюдаются:

• регулярно возникающие лужи;
• заболоченность;
• низинный характер участка.

Если участок сухой, а уровень грунтовых вод даже в период паводков не поднимается выше критической отметки, то вопрос обустройства дренажа уходит на усмотрение застройщика.

Своими силами определить уровень грунтовых вод можно двумя способами:

• по уровню воды в колодце в июле-августе;
• по уровню уреза воды в озере или реке.

Хотя стоит учитывать, что полученные перечисленными методами данные, носят приблизительный характер.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Не все владельцы участков изначально понимают, что на почвах с повышенной влажностью не растут многие растения. Поэтому в случае отказа от дренажа количество зеленых насаждений существенно сокращается.

Гидрогеологическое исследование участка

Каждый тип грунта имеет свои особенности и характеристики, которые учитываются специалистами при устройстве дренажа на участке или у дома. При этом высока вероятность того, что на участках, расположенных рядом, будут абсолютно разные показатели.

Именно на почвенные характеристики опираются эксперты, выбирая:

• тип дренажа;
• трассу прохождения.

Для исключения дорогостоящих ошибок перед началом строительных работ рекомендуется провести гидрогеологическое исследование.

Оно дает исчерпывающие ответы на следующие вопросы:

• геологическое строение территории;
• характеристики грунтов;
• уровень подземных вод;
• химический состав воды;
• источники питания грунтовых вод;
• тип воды;
• наличие или отсутствие водоупоров;
• фильтрационные свойства почвы;
• состав песков.

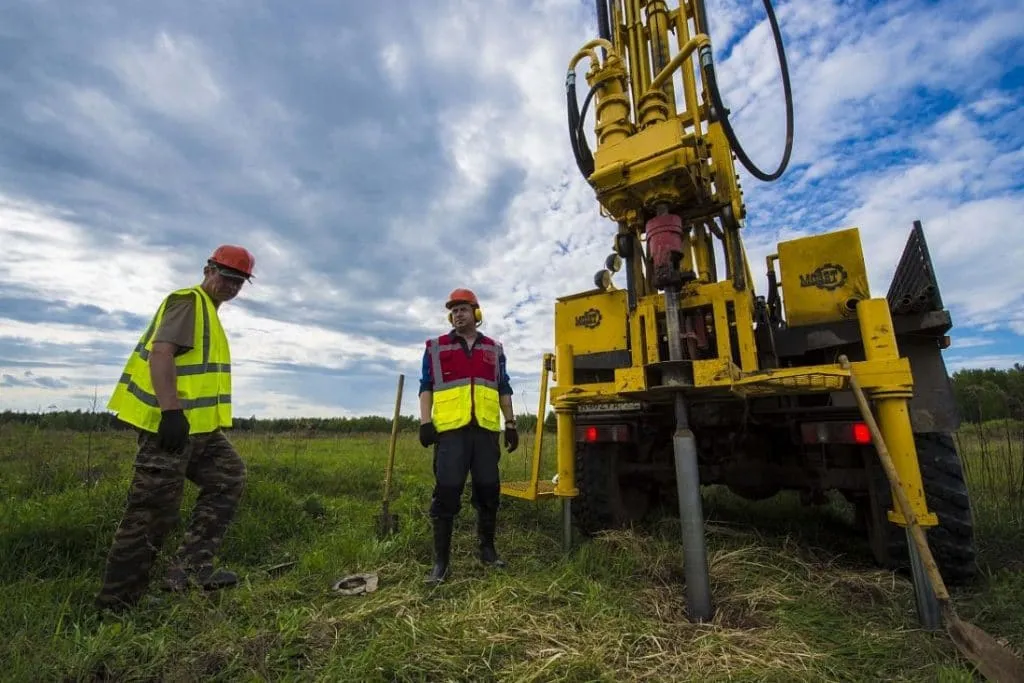

Гидрогеологическое исследование включает в себя объемный комплекс работ. Обычно в список входят:

• бурение;
• замер уровня грунтовых вод;
• взятие проб;
• лабораторные анализы.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

По итогам проведенных работ можно подобрать не только оптимальную технологи устройства дренажа, но и определиться с конструкцией фундамента, идеально подходящей к конкретному участку.

Типы дренажных систем

Устройства дренажа выгодно проводить на этапе составления проекта дома. Такой подход позволяет своевременно подобрать тип дренажа и не ошибиться с прокладкой трассы.

Все дренажно-отводные системы делятся на 2 большие группы:

• поверхностные;
• глубинные.

Первый тип не требует серьезного заглубления и может превратиться в настоящее украшение ландшафта, так как покрывается слоем гальки или другого мелкого камня.

Глубинные системы подразделяют на:

• местные – защищают от подтопления фундамент и цокольные помещения;
• общие – устраиваются непосредственно на земельном участке.

Также выделяют следующие типы устройства дренажа талых, дождевых и грунтовых вод:

• открытый;
• засыпной;
• закрытый.

Первый вариант относится к самым простым. Он представляет собой открытые траншеи шириной и глубиной около полуметра. При всей простоте устройства такой дренаж имеет существенные минусы:

• отсутствие эстетической привлекательности;
• короткий срок службы.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Для того, чтобы продлить эксплуатацию открытой системы применяется укрепление в виде дренажных лотков и обычного бетона.

Засыпные конструкции не менее просты, чем предыдущий вариант. Но при этом более надежны. Они представляют собой не слишком заглубленные канавы, засыпанные сверху камнем, щебнем, песком и другим материалом. Если в устройстве дренажной канавы был использован геотекстиль, то такая системы прослужит довольно долго.

Но и она имеет свои недостатки:

• сложности технического обслуживания;
• слабая пропускная способность.

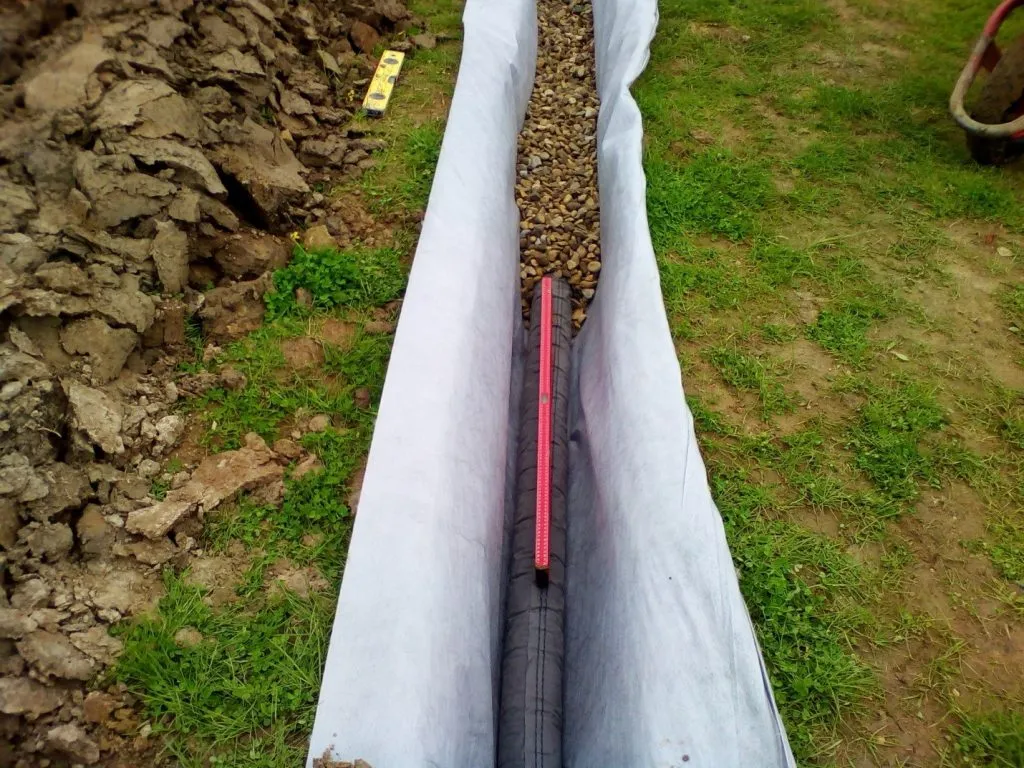

Опытные владельцы участков обычно отдают свои голоса в пользу закрытого дренажа. Он являет собой систему из перфорированных труб, уложенных в специальных траншеях. Она довольно эффективна и практически не имеет недостатков.

Устройство дренажа закрытого типа, нужно доверять профессионалам. Они учтут в проекте все особенности, нюансы и тонкости. Самостоятельно провести такую работу без потери качества и эффективности крайне сложно и большинству владельцев участков не под силу.

Виды конструкций

Дренирование имеет несколько видов. Если рассматривать поверхностный тип, то можно выделить:

• линейную систему;
• точечную систему.

Дренажное линейное водоотведение предназначено для сбора излишней влаги с поверхности земли и вывода ее за пределы участка. Оно не позволяет разрушаться покрытию дорожек и защищает верхние слои почвы от вымывания. Обустройство дренажной канавы предполагает уклон:

• 0,003 для большинства почв;
• 0,002 для глинистых участков.

Система тщательно проектируется, так как проходит через места, где обычно «стоит» вода. Слив осуществляется в естественные или искусственные водоприемники.

Точечное водоотведение может быть открытого и закрытого типов. Монтаж дренажной системы не требует предварительного планирование и довольно прост, поэтому сделать его можно самостоятельно. Дренирование представляет собой каналы, размещенные в местах наибольшего скопления воды в самых нижних точках территории.

По теме: Как рассчитать уклон дренажной трубы на 1 метр. Инструкция с примерами

При обустройстве по открытому типу каналы имеют следующие характеристики:

• наклон около 30 градусов;
• ширина 1,5 метров;
• глубина 70 сантиметров.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

Траншеи при открытом точечном дренировании быстро осыпаются. Поэтому их рекомендуется укреплять щебнем. Но при этом пропускная способность системы существенно снижается.

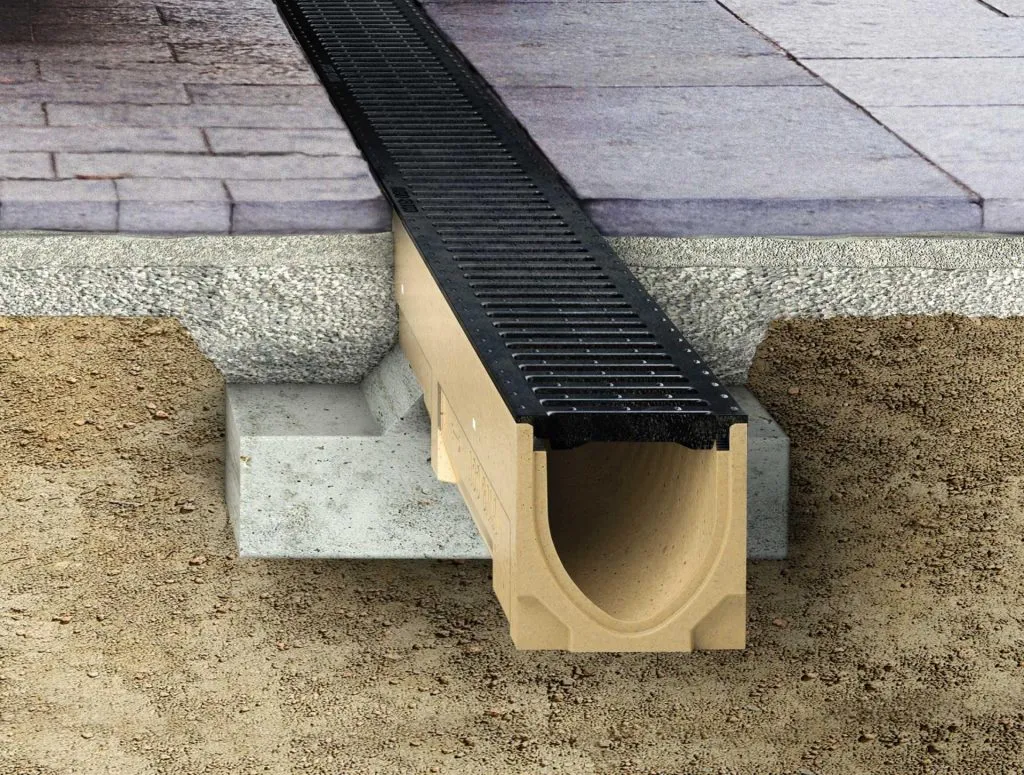

Устройство точечного дренажного канала закрытого типа предполагает закладку в траншеи бетонных или пластмассовых лотков, защищенных решетками. Это препятствует попаданию в траншею мусора и уменьшению его пропускной способности.

Глубинное дренирование подразделяется на несколько видов:

• пристенное;
• кольцевое;
• пластовое;
• систематическое;
• лучевое.

Устройство пристенного дренажа осуществляется с помощью труб, а сама система применяется в основном для защиты подвалов от влаги и в качестве профилактики.

Кольцевой дренаж располагается по периметру дома в некотором отдалении от фундамента. Сеть актуальна в случае количественного превосходства песчаных грунтов и наличия напорных подземных вод. Дренажные работы такого водоотвода могут осуществляться уже по факту окончания строительства дома.

Пластовая система монтируется только параллельно с закладкой фундамента. Она является одной из самых сложных, но при этом и эффективных, так как успешно справляется со всеми видами излишней влаги.

Систематическое дренирование применяется на больших территориях, а лучевое будет идеальным вариантом для зон, плотно засаженных деревьями. Оно не повреждает прикорневую систему и часто используется в городских и частных парках.

Устройство дренажа

Каждый вид дренирования имеет свои особенности. Но в целом система выстраивается по схожим правилам.

В комплект для монтажа дренажного канала входят следующие составляющие:

• трубы;
• лотки;
• фильтры;
• тройники;
• решетки;
• соединительные муфты;
• колодцы;
• крестовины;
• геотекстиль и не только.

При обустройстве дренажной канавы делается такой угол наклона, чтобы вода шла самотеком. Но иногда приходится дополнительно устанавливать систему насосов (без нее не обойтись при проектировании пластовой сети).

Наиболее востребованные дренажные трубы и лотки изготовлены из пластика. Они имеют массу плюсов:

• простота монтажа и очищения;
• незначительный вес;
• удобство транспортировки;
• устойчивость к агрессивному воздействию окружающей среды и не только.

Николай Попов

Эксперт по устройству дренажа

Задать вопрос

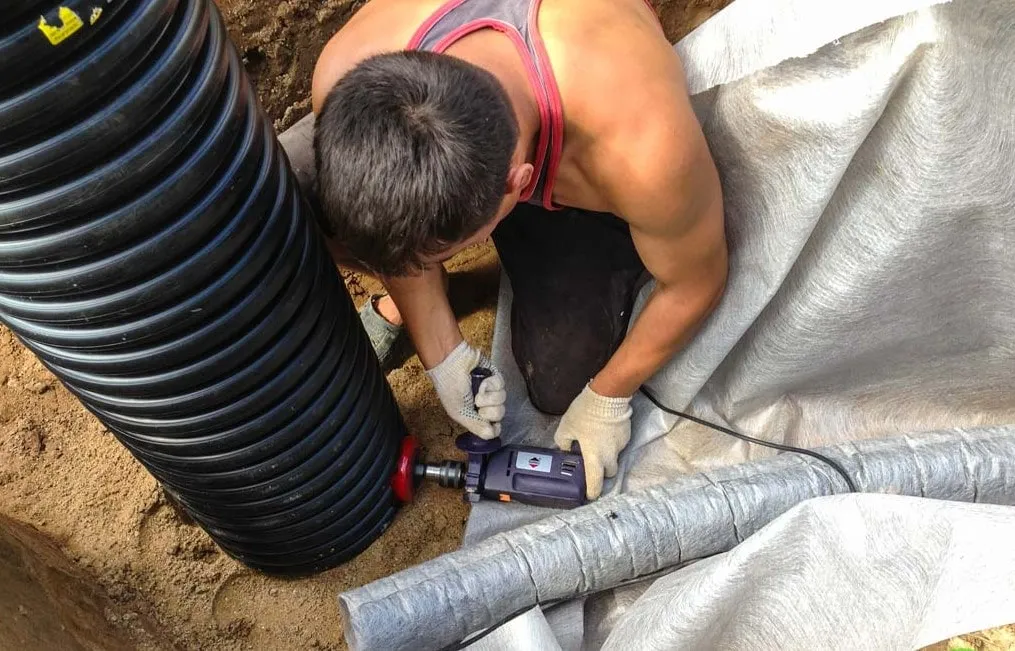

Перфорированные дренажные трубы выпускаются разного диаметра. Меньший позволяет провести монтаж в относительно небольших траншеях, но при этом требует делать больший угол наклона и имеет низкую пропускную способность.

Если говорить в общих чертах, то любая дренажная система выглядит следующим образом – разветвленная система перфорированных труб и лотков, проложенных в траншеях и выводящих излишки влаги в естественные водоемы или специализированные колодцы.

Коротко о главном

Технически обеспечить отток воды с участка посредством монтажа дренажных труб и/или лотков несложно. Но эффективная система выстраивается по четким правилам устройства дренажа описанных выше.

Какой дренаж лучше?

Выбор типа дренажа зависит от многих факторов, включая климатические условия, тип почвы, наклон и расположение участка, а также тип строительства. Вот некоторые распространенные типы дренажа:

1. Глубинный дренаж: основное назначение — убирать воду с больших глубин, особенно при строительстве зданий на склонах и холмах. Глубинный дренаж включает в себя сборную систему труб и направляющих каналов, установленных на значительной глубине в земле, чтобы собрать и отвести подземные воды.

2. Поверхностный дренаж: это система, которая собирает воду, стекающую по поверхности земли. Она включает в себя каналы, установленные на поверхности земли, чтобы собрать воду и направить ее в более глубокие дренажные системы.

3. Французский дренаж: это один из самых распространенных типов дренажа, используемых вокруг зданий и домов. Система включает в себя заполненный камнями канал, который помогает собирать воду и направлять ее в более глубокие слои земли.

4. Грейферный дренаж: это способ собирать воду, стекающую по склону или вдоль дороги. Система включает в себя канал с открытыми боковинами, установленный в землю, чтобы собрать воду и направить ее в более глубокие дренажные системы.

5. Грунтовый дренаж: это система, которая используется для удаления излишней воды из почвы. Она включает в себя различные материалы, такие как гравий, песок или керамзит, установленные в земле, чтобы собирать и отводить воду.

Каждый тип дренажа имеет свои преимущества и недостатки, поэтому выбор конкретного типа зависит от конкретных условий. Если у вас возникли сомнения в выборе, лучше обратиться к специалистам, которые помогут определить наиболее подходящий тип дренажа для вашей конкретной ситуации.

Видео. Дренаж. Как работает дренажная система. Наглядный пример.
