Изготовление дренажа земельного участка своими руками — разнообразные виды и пошаговая инструкция

Накопление избыточной влаги на приусадебном участке считается неблагоприятным явлением. Это может негативно повлиять на урожайность и создать трудности для передвижения по территории без специальной обуви. Для решения данной проблемы может потребоваться устройство дренажной системы на земельном участке.

1. Зачем нужен дренаж
2. Схемы устройства дренажных систем
3. Открытые дренажные системы
4. Пристенная
5. Пластовая
6. Кольцевая
7. Закрытые дренажные системы
8. Горизонтальная
9. Комбинированная
10. Вертикальный дренаж
11. Как сделать дренаж участка своими руками
12. Проектирование дренажной системы участка
13. Правила и нормы СНиП
14. Пример устройства закрытой конструкции дренажа по периметру участка
15. Оборудование кольцевого дренажа дома
16. Оборудование глубинного дренажа
17. Оборудование поверхностного точечного и линейного дренажа
18. Особенности дренажа на проблемных участках
19. Устройство прудов сточных ям или канав
20. Колодцы
21. Канавы
22. Посадка влаголюбивых растений
23. Устройство искусственных водоемов

Зачем нужен дренаж

Отвод воды или дренаж позволяет удалить излишки жидкости с поверхности участка либо глубины грунта. Его делают для следующих целей:

• Удаление лишней влаги от фундамента здания. Из-за воды у основания фундамента могут образоваться подвижки почвы, вызывающие «выдавливание» дома из грунта.
• Дренажная канава удаляет воду от подвальных этажей. Отвод влаги и грамотная гидроизоляция защищают дом от сырости, плесени, грибка, появления агрессивных химических соединений, вызывающих разрушение строения.
• При помощи грамотно спроектированного отвода воды септик не будет выдавливаться из грунтовых вод. В ином случае система очистки стоков быстро засорится выйдет из строя.
• При совместной работе дренажа и ливнестоков вода будет быстрее удаляться без попадания в подземные части дома.
• В случае отсутствия дренажа почва будет переувлажнена, что приведет к застоям воды и негативно повлияет на урожай.
• На землевладении с уклоном вода может вымывать слой почвы. Дренаж направит потоки в систему, защищая участок от размывания грунта.
• Дренаж защищает от появления луж, болотистых участков.

При создании дренажа важно учитывать все особенности участка.

Схемы устройства дренажных систем

Существуют разные схемы создания дренажа на дачном участке.

Выделяют два основных способа:

• открытый;
• закрытый.

Открытый или поверхностный является самым простым и включает в себя такие водоотводные системы как дренажная канава, траншея, ров. Эффективно отводит поверхностные воды.

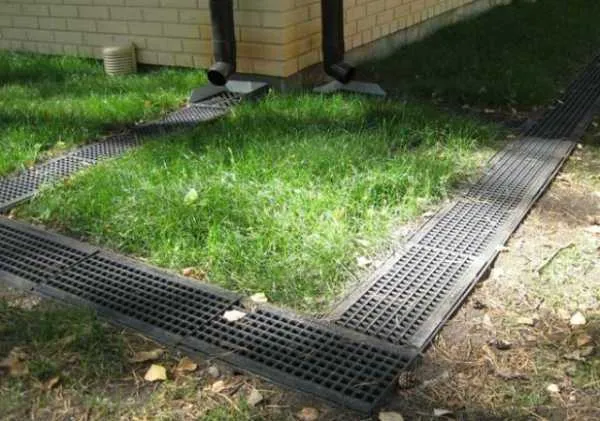

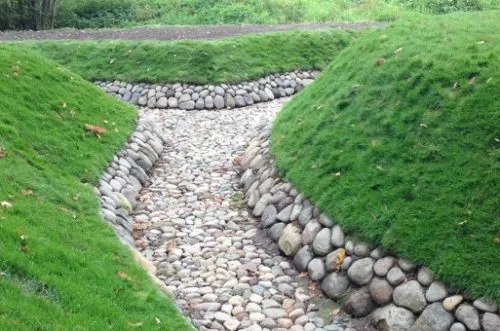

Открытый вариант дренажа

Закрытая или глубинная схема представляет собой трубы с многочисленными отверстиями и ответвлениями, в которые поступает влага, а также колодцы. Трубы укладываются в канавы и сверху засыпаются песком. Применяется для уменьшения уровня грунтовых вод.

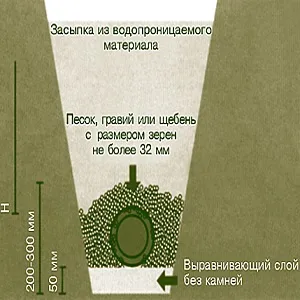

Закрытая дренажная схема

Открытые дренажные системы

Формирование водоотводящей системы при помощи открытого дренажа  – это самый простой способ, который не требует лишних затрат. Включает в себя канавы, которые расположены под углом. По канавам излишки воды стекают в дренажные колодцы либо выводятся за пределы дачного участка. Канавы стараются делать подальше от строения, чтобы не вызывать деформацию фундамента. Их средняя глубина около 50 см.

Открытые схемы дренажа имеют два основных недостатка:

• они занимают полезную площадь:
• траншеи необходимо периодически очищать от попадающих в них листьев и мусора.

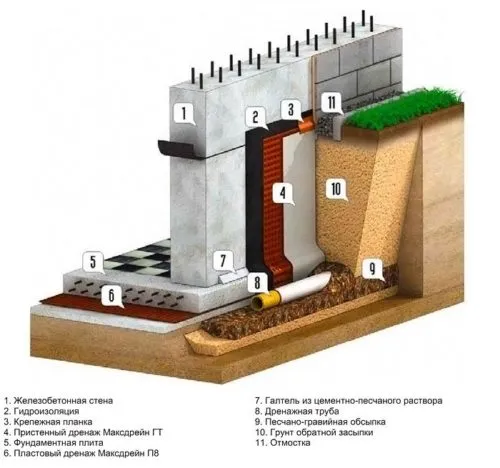

Пристенная

Подобный вид водоотвода представляет собой инженерный комплекс, предназначенный для защиты фундамента и подвала от жидкости. Подходит для условий глинистого грунта, когда талые и дождевые воды не могут самостоятельно покинуть зону рядом с домом.

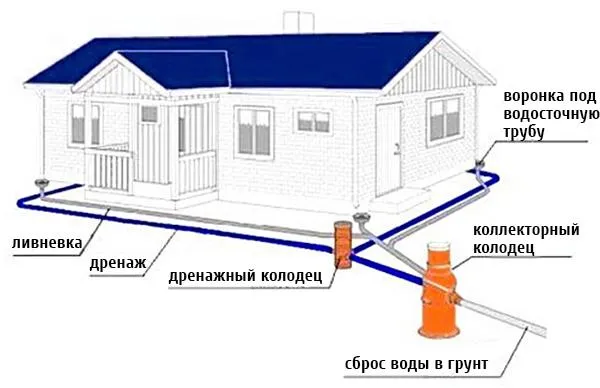

Пристенная дренажная система

При создании дренажной пристенной системы вокруг дома своими руками включаются канава, колодцы и насосы для отвода воды с территории. Дренажная канава позволяет отводить воду от стен строения. Желоба для отвода воды на земле делают на расстоянии от полутора метров с углублением на 10 см ниже пола подвала. Для повышения эффективности отвода может делаться вместе с ливневками.

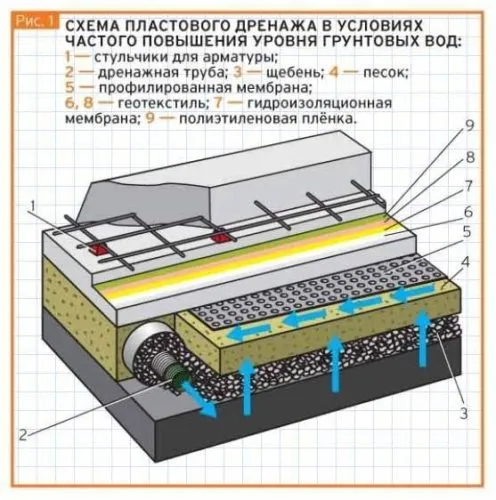

Пластовая

Применяется для отвода воды с высокой мощностью водоносных слоев. Монтируется еще на этапе возведения здания под подошвой фундамента на уровне песчаной подушки. Часто сочетается вместе с трубной системой. Излишняя вода поступает в ближайший колодец, ручей, ров или другой специально оборудованный приемник жидкости.

Кольцевая

Кольцевая дренажная схема

В случае если нужно осушить болотистый участок, применяется кольцевой метод. Он сложнее в реализации, так как дренаж нужно располагать ниже уровня грунтовых вод на 30 см. Трубы, как следует из названия, укладываются вокруг дома в форме кольца.

Закрытые дренажные системы

В случае особо затопляемых дачных землевладений может потребоваться создание закрытой дренажной системы. Она более эффективна, но сложнее в реализации. С помощью закрытых систем можно быстро удалять влагу, предотвращать ее негативное воздействие на дом и участок и защитить территорию от скопления воды. Также способ применим в условиях, когда нужно понизить уровень грунтовых вод. Дренажная канава при закрытом методе размещается под углом, чтобы воды стекали к колодцу. Устраивается при помощи труб ПВХ, обернутых геотекстилем, которые углубляются в грунт. На стенках делаются отверстия, в которые попадет излишняя влага от почвы.

Горизонтальная

Горизонтальный дренаж представляет собой заглубленные трубчатые дрены. Дренажная канализация состоит из траншеи, которая прокладывается на глубине 0,7-1,5 метра под углом. Скос должен быть рассчитан таким образом, чтобы естественный водоотток направлялся в сторону дренажного колодца.

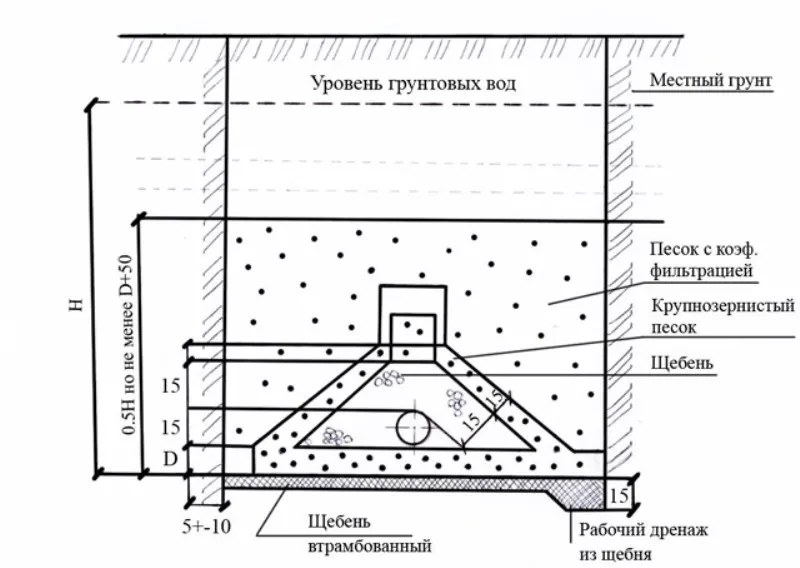

Горизонтальный дренаж

При закрытом методе на дно укладываются перфорированные трубы, которые предварительно обматывают в геотекстиль. Сверху конструкция засыпается грунтом и укрывается дерновым слоем.

Комбинированная

Для комплексной защиты используются комбинированные системы, включающие горизонтальную дрену и вертикальные колодцы. Используется, когда невозможно реализовать один вид схемы либо он не выполняет свои функции в должном объеме.

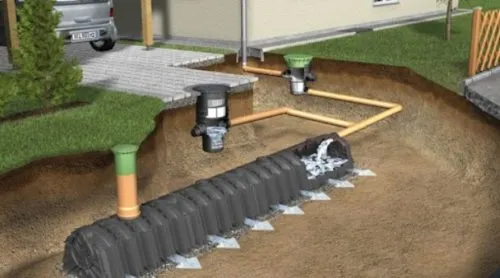

Комбинированный дренаж

Дренажная канализация комбинированного вида подходит как для однородных, так и для слоистых грунтов разной степени проницаемости.

Вертикальный дренаж

Для осушения с высоким уровнем грунтовых вод применяются вертикальные системы. Это колодцы, которые размещаются в нужном количестве на территории дачи. Их устанавливают недалеко от построек, а для более эффективного отвода воды применяются насосы и помпы.

Вертикальный дренаж

Дополнительно могут обустраиваться траншеи, по которым вода сама стекает без применения оборудования. Система показывает высокую эффективность, но требует проведения обслуживающих работ.

Как сделать дренаж участка своими руками

Создание дренажной системы на дачном участке — это процесс, требующий учета всех особенностей территории. Система должна эффективно отводить лишнюю влагу, не вызывая пересыхание почвы. Поэтому прежде чем осушить участок своими руками, нужно разработать проект. На этом этапе лучше обратиться к профессионалам, чтобы были учтены все важные особенности. Также, перед тем как сделать дренаж нужно рассчитать и приобрести все необходимые материалы и инструменты.

Проектирование дренажной системы участка

Создание полноценной эффективной системы отвода вод состоит из нескольких этапов. Это сложный инженерный проект, который требует учета всех нюансов. По этой причине для оценки участка и создания проекта дренажа лучше обратиться к специалистам, которые учтут в плане состав почвы, глубину УВГ, рельеф участка и прочие особенности.

В результате проектирования владелец будет знать следующую информацию:

1. Подробный план с особенностями рельефа.
2. Подходящую схему укладки труб. Должны быть рассчитаны сечения труб, длина, глубина залегания, уклоны, местоположение колодцев и канав.
3. Оптимальная схема поверхностного точечного и линейного дренажа. Должны рассчитываться размеры лотков, дождеприемники, пескоуловители, размещение водоприемных колодцев.
4. Размеры траншей с выбором подходящего материала, толщины обсыпки и вида используемого геотекстиля.
5. Расчет нужных инструментов и материалов для создания дренажа.

Правила и нормы СНиП

Эффективная дренажная канализация не может быть реализована без предварительного проектирования, учитывающего особенности дачного участка.

Для обустройства дренажной системы земельного участка вам потребуетс внимательно изучить нормы СНиП 2.06.15-85 и 2.04.03-85.
Здесь есть вся информация, которая понадобится для успешного выполнения работы. Первым делом изучите правила, которыми регламентирует устройство дренажа СНиП.

Нормы СНиП для дренажа

Нормы СНиП заключаются в следующем:

• для создания дренажной системы следует использовать устойчивые к влаге трубы, лучше – керамические, асбестоцементные либо пластиковые;
  соблюдать уклон труб к месту сбора воды. Он должен составлять 0,5-0,7%;
• обязательно обустроить ревизионные колодцы – элементы, позволяющие контролировать работу дренажной системы, выполнять ее промывку и
  прочистку;
• перед стеной цокольного этажа нужно сделать вертикальный дренаж, позволяющий отводить воду от здания в дренажную систему;
• разместить трубы вдоль стен здания. Если фундамент имеет неправильну форму, можно уложить дрены на увеличенном расстоянии от него;
• укладывать трубы так, чтобы дно изделий располагалось ниже края основания фундамента на 20 см и более. Верхний край труб не должен
  выступать за нижнюю часть основания фундамента;
• пристенный дренаж должен быть обустроен по всему периметру здания.

Далее состовляем техническую документацию. Для составления проекта Вам понадобится следующая информация:

• размеры траншеи – для открытого дренажа глубина должна составлять 50 см, а ширина 40 см, для глубинного дренажа глубина канавы 70-150 см,
  ширина 40-50 см;
• показатели уклона дренажной трубы (СНиП) – 2 см на метр трубы при глинистом грунте и 3 см на метр изделия при песчаном;
• диаметр трубы – обычно берутся дренажные трубы диаметром в 110-160 мм;
• высота песчаной подушки 10 см;
• толщина гравийного слоя – от 20 до 40 см.

Зная количество необходимого материала, можно посчитать смету и определиться со стоимостью проекта.

Пример устройства закрытой конструкции дренажа по периметру участка

Пошаговая инструкция по созданию закрытой конструкции по периметру:

• Определение местоположения водоприемных конструкций. К ним относятся дренажные канавы, водоемы, кюветы.
• Создание траншеи по периметру. Ее глубина должна быть 1-1,3 метра, ширина около 40 см, чтобы можно было уложить магистральные трубы. Траншея должна находиться на минимальном расстоянии 50 см от забора и 100 см от края дома.
• Создание траншеи для перфорированных труб. Через них собранная вода передается магистральным каналам. Ширина составляет 30 см, глубина 80 см. Выполняются с минимальным уклоном 1 см на 1 погонный метр. Расстояние между дренами 8-10 метров для территории с глиняной почвой.
• Проверка каналов путем протилия в них воды. При низкой скорости оттока увеличивают градус наклона, а в случае застоя создают новые дренажные ответвления.
• Дно засыпается речным песком на 10 см с последующей утрамбовкой.
• Выкладка геотекстиля на каналы. Заполнение гравийным щебнем на 5-10 см.
• Укладка гофрированных труб и их подключение к магистральным каналам. В местах поворотов трубы соединяются фитингами и крестовинами, которые заворачиваются в геотекстиль.
• Покрытие конструкции крупнозернистым песком или гранитным щебнем.
• Укладка внахлест края геотекстиля. Покрытие траншеи дерном.

Чтобы избавиться от грунтовых вод, когда нет природного водоприемника, создают накопительный колодец. Его устанавливают в низком месте участка. Также может потребоваться установка специального насосного оборудования для откачки воды. С целью контроля работоспособности дренажа создаются смотровые колодцы в местах стыковки и поворота труб.

Оборудование кольцевого дренажа дома

Кольцевой дренаж предназначен для понижения УГВ до приемлемого значения, а значит, нужно точно рассчитать его глубину залегания.

Реализуется система следующим образом:

• Создание траншеи на рассчитанную заранее глубину. Ее ширина составляет около 40 см. Дно должно иметь уклон, чтобы воды естественным образом стекали в приемник.
• На дно укладывается мытый песок толщиной 10 см и более. Его нужно тщательно утрамбовать с помощью ручной трамбовки.
• Установка колодцев, подключение дрен, насыпь гранитного щебня. Траншею после щебня и геотекстиля засыпают песком на 10-15 см.

Существующие системы кольцевого дренажа хорошо сочетаются с линейным и точечным водоотводом. Одна траншея может быть задействована под дрены и канализационные трубы, которые помещаются сверху в слое песка. От них влага поступает в дождеприемники, дренажные канавы на участке или колодцы.

Оборудование глубинного дренажа

Глубинный дренаж участка своими руками выполняется следующим образом:

1. Проведение разметки территории. Трассы будущих дренажных труб прокладывают с помощью натянутого шнура горизонтально или под уклоном.

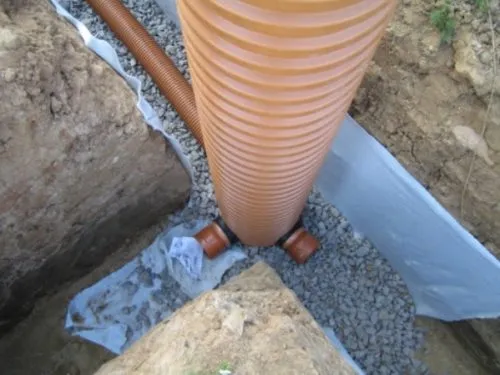

2. Создание котлована под колодец. Дренажная яма должна быть определенной длины. Дно нужно хорошо утрамбовать и насыпать на него 10 см песка.
3. Прокладывание траншеи от колодца в сторону коллекторной трубы. Глубина и ширина зависят от проекта.
4. Создание траншей для дренов, которые будут соединены с коллекторной трубой. Дну придается нужный уклон.
5. Подготовка мест поворотных и коллекторных колодцев.
6. Проверка ширины, глубины, нужных уклонов.
7. Укладка на дно траншей 10 см песка. Его нужно утрамбовать и смочить ручным способом.
8. Укладка на дно геотекстиля с заходом на боковые стенки.
9. Примерка и установка колодцев. Разметка мест врезки муфт. Монтаж дренов и днищ.
10. Выравнивание колодцев по уровню. Засыпка в траншеи слоя гранитного щебня с последующей утрамбовкой.
11. Отрезание нужной длины труб. Укладка их в траншеи и подключение к муфтам и фитингам. Проверка глубины залегания и уклонов.
12. Сверху дренов укладывают 20 см щебня, поверх после утрамбовки слой текстиля со стенок траншей.
13. Проверка работоспособности путем заливки воды в местах прокладки дренов.
14. Укладка слоя песка на геотекстиль толщиной более 20 см.
15. Установка крышек на колодцы.

В случае если рельеф участка позволяет, водосборные колодцы могут не ставиться. Тогда воду нужно направить с дренов в сточные канавы либо водоемы.

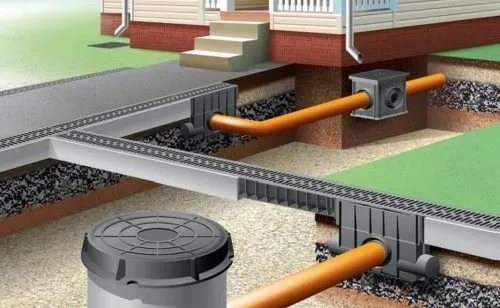

Оборудование поверхностного точечного и линейного дренажа

Система поверхностного отвода воды в дождеприемники, в отличие от сточных канав, может создаваться при уже существующей отмостке, пешеходных дорожках из плитки или брусчатки. Может потребоваться частичный демонтаж участков для проведения элементов дренажа.

Процесс состоит из следующих этапов:

1. Определение мест сброса воды, где она будет уходить в канализацию. Сам сброс делается через пескоуловители или дождеприемники, чтобы отсеять мусор и листву, которые забивают систему. При невозможности канализационный трубопровод можно подключить напрямую к лоткам через специальные технологические отверстия.
2. Заранее предусмотреть подключение дождеприемников, которые расположены под водосточными трубами. Это защитит лотки, отмостки и дорожки от образования наледи в период оттепелей.
3. Вбивание колышков и натягивание шнура, который отмеряет уровень лотков.
4. Перед установкой элементов поверхностного дренажа надо выбрать грунт на определенную глубину. В газоне удаляют дерн на нужную ширину с добавками по 10 см с каждой стороны.
5. Извлечение грунта, зачистка основания, создание слоя подсыпки из щебня.
6. Далее нужно примерить элементы поверхностного водоотвода в местах их монтажа. Если все подходит, можно переходить к их установке.
7. В водоотводных элементах создаются отверстия, в которые будут подключены трубы.
8. Монтаж элементов поверхностного дренажа производится от точек сбора (пескоуловители). На основание укладывается бетон. Его выравнивают кельмой и устанавливают пескоуловитель по натянутому шнуру.
9. Проверка правильности установки по шнуру и уровню.
10. Выставление лотков и пескоуловителей таким образом, чтобы плоскость находилась на 3-5 мм ниже уровня поверхности. Это позволит беспрепятственно попадать воде в лотки, а установленная поверх решетка не будет повреждаться.
11. Фиксация пескоуловителей бетонной смесью. Также лотки монтируются на бетонное основание.
12. Замазывание мест стыка герметиком.
13. Формирование бетонного каблука после установки всех поверхностных элементов. Установка на место плитки или брусчатки, которые были сняты при проведении работ. При этом поверхность брусчатки должна быть примерно на 5 мм выше плоскости лотка.
14. Когда бетон схватится (через 2-3 дня) делают обратную подсыпку грунта.
15. Укладка снятого слоя дерна. Он должен быть выше на 5-7 см, чем остальная поверхность газона. Со временем он сравняется с его уровнем.

При эксплуатации обязательно проводить периодическую чистку водоприемников. Решетки можно снимать и промывать под сильной струей воды.

Особенности дренажа на проблемных участках

Не всегда возможно обустройство дренажной системы без проведения дополнительных работ. Они могут потребоваться, когда нужен дренаж с высоким уровнем грунтовых вод либо связаны с особенностями грунта и рельефа территории.

Например, при длительном отводе жидкости после снежной зимы или ливня требуется проведение проверки глубины залегания грунтовых вод. Это делается путем бурения пробной скважины, в которую помещается садовый бур с удлинителем. Он формирует отверстия на разных уровнях на глубине до 2 метров, которые нужно проверить через 1-2 дня на предмет заполнения водой.

В случае наличия в них жидкости, можно судить о высоком уровне грунтовых вод, из-за чего нужно привносить измерения в дренаж. Может потребоваться комбинация открытой и закрытой системы для более грамотного отвода воды.

Устройство прудов сточных ям или канав

Осушить участок можно и без дренажа, но подобные способы лучше реализовать на даче, а не в загородном доме. Для осушения используются такие элементы как канава, дренажная яма, декоративный пруд. Они могут также стать элементами дизайна.

Колодцы

Формирование дренажных ям для стока воды – один из самых простых способов. Колодцы формируются в самом низком затопляемом месте ямы. Колодец должен выполняться в форме конуса с уменьшением ширины кверху.

Колодцы на даче

Рядом с поверхностью диаметр 2 м, а глубина не должна превышать 100 см. Из ямы можно сделать пруд, который не только соберет излишки воды, но и украсит садовый участок. Также дно рекомендуется засыпать гравием, чтобы не происходило осыпание.

Канавы

Канава является более сложным способом, но она эффективнее отводит воду. Ее размещают по периметру дома и укрепляют досками, чтобы не происходило осыпание. Также допустима укладка на дно металлического короба.

Обустройство канав для дренажа

Прежде чем сделать дренаж вокруг дома своими руками с помощью канавы, нужно ознакомиться еще с одним его вариантом – создание искусственных ручьев. Они применяются, если территория находится на склоне. Дно укладывают камешками или галькой. Сам ручей лучше пустить под деревьями.

Посадка влаголюбивых растений

Если возникает вопрос, как сделать дренаж на участке своими руками с низким уровнем заболоченности, стоит обратить внимание еще на один эффективный способ водоотведения излишней влаги в частном доме. Это высадка на территории дачи влаголюбивых растений. Подобный метод хорошо зарекомендовал себя на небольших дачных участках с низкой заболоченностью, где не требуется срочное удаление воды.

Посадка влаголюбивых растений

Тогда высаживание деревьев, которым нужно для жизнедеятельности много воды, поможет нормализовать УГВ и увеличить скорость высыхания территории после ливней и паводка. К таким растениям относятся клен, тополь, ольха, береза, ива, калина, боярышник, шиповник. Многие травы и ягоды нуждаются в большом объеме воды – это осока, клюква, голубика, ирис, астры.

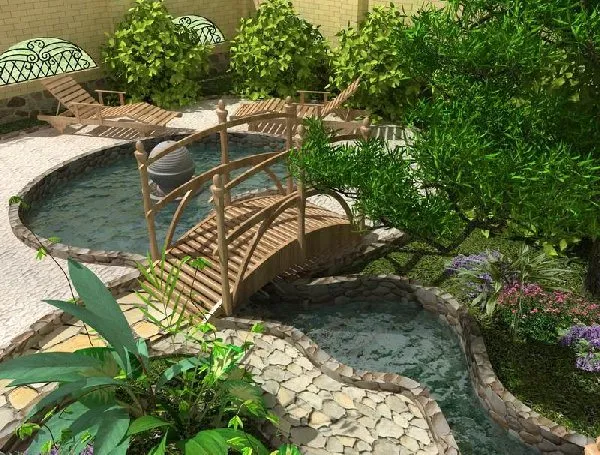

Устройство искусственных водоемов

Постройка дренажного искусственного пруда не только защищает участок от лишней влаги, но и украшает его. Дренажная яма делается в самом низком месте участка, чтобы туда естественным образом скатывалась вода.

Устройство искусственных водоемов

В нее можно установить искусственный водоем, который напоминает по форме бассейн со ступеньками. Искусственный пруд выбирается с учетом уровня грунтовых вод и рассчитанного объема необходимого водостока.
