Дренажная канава на садовом участке

Содержание статьи:

  1. Когда требуется устройство дренажной канавы
  2. Виды дренажных канав
  3. Методы борьбы с обвалами и укрепления стенок дренажных канав
  4. Необходимые материалы
  5. Дренажная канава своими руками
  6. Устройство закрытой дренажной системы
  7. Преимущества и недостатки
  8. Заключение

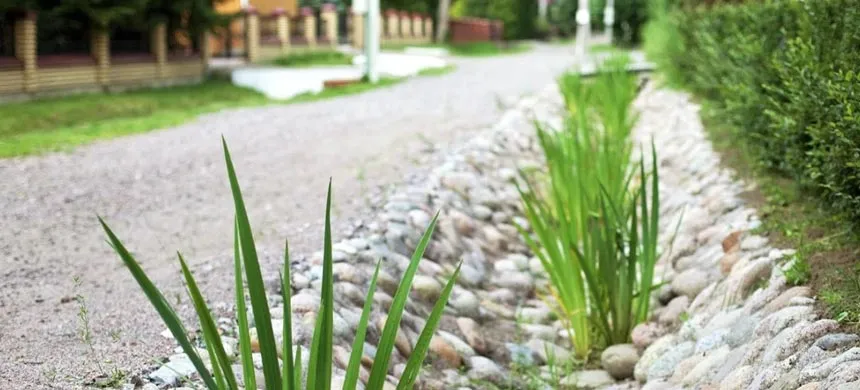

Дренажная канава представляет собой канал в земле, предназначенный для сбора воды с участка и ее последующего направления в естественное или специально созданное место водоотвода. Следует отметить, что использование дренажных канав является основным и наиболее эффективным методом предотвращения застоев воды на частных участках.

Когда требуется устройство дренажной канавы

Необходимость в рытье дренажных канав возникает, если на участке:

  • Страдают от высокого уровня грунтовых вод корневая система растений и газона.
  • Заливаются водой или намокают погреба, фундаменты зданий на участке.
  • После обильных дождей и во время весеннего паводка вода долгое время не уходит с участка.

Виды дренажных канав

Основная причина накопления излишней воды на участках — малая глубина залегания глинистых водоупорных слоев. Как результат, осадки не уходят глубоко в землю и накапливаются на глинистом слое, образуя подземные бассейны грунтовых вод.

Для борьбы с этим явлением используют дренирование вокруг фундаментов или на больших площадях заводненных участков.

Дренажные системы отвода воды устраивают из прорытых в земле канав. Они могут быть прямоугольной или трапецеидальной формы со скошенными стенками.

Открытая дренажная канава

Открытая дренажная канава на участке может быть сделана своими руками без существенных финансовых расходов. Самый простой и эффективный способ открытого дренажа — это устройство водосборного канала по периметру участка внутри или снаружи забора. Для этого в земле прорывают траншеи максимально возможной глубины. Дренажная канава вдоль забора наполняется грунтовыми водами с прилегающих территорий, понижая их уровень.

Для отведения водных масс делают уклон в сторону выкопанного на участке, за его территорией водосборного или фильтрующего дренажного колодца. Колодец может утилизировать или накапливать воду, которую в дальнейшем при помощи погружного электронасоса отправляют за территорию участка или используют для полива.

Основные проблемы открытых канав — осыпание их стенок, портящий ландшафт вид, помехи движению, отъем и без того небольшой полезной площади при использовании внутри участков. Поэтому открытый дренаж практически не используют внутри индивидуальной территории и устраивают его в основном снаружи по периметру забора.

Закрытая дренажная канава

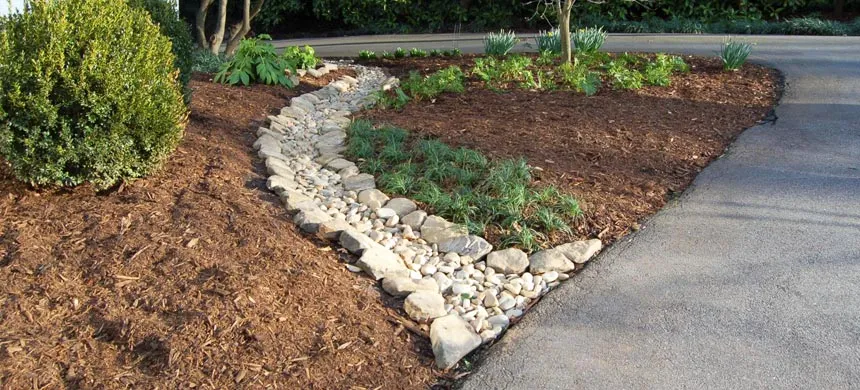

Чтобы получить закрытый и удобный дренаж на участке, выкопанные канавы заполняют сыпучими материалами. Решая задачу, чем засыпать дренажную канаву, используют гравий, щебень, крупные и мелкие камни, керамзит, кубики пенопласта и любые водонерастворимые сыпучие материалы.

Засыпку можно производить непосредственно в канаву, но намного эффективнее поместить ее в плотные водопроницаемые материалы.

Лучше всего использовать геотекстильное полотно, уложенное в канаву с напуском наверх. В этом случае полотно заворачивают на засыпку и присыпают сверху песком, грунтом, укладывают дерн. Таким методом получают закрытый дренаж, не портящий ландшафт и не отнимающий свободное пространство на участке.

Как и при открытом дренировании, каналы можно сделать по периметру участка или прорыть их с уклоном к месту водосброса в канавы, рвы, овраги, природные источники воды или глубокий дренажный колодец.

Стоит отметить, что более эффективную систему закрытого дренажа можно получить, используя вместе с засыпкой специальные перфорированные трубы — дрены.

Методы борьбы с обвалами и укрепления стенок дренажных канав

Основная проблема каналов, выкопанных на большую глубину — слабые стенки, которые со временем могут обвалиться. Чтобы предотвратить обвал, производят укрепление канав с использованием различных методов.

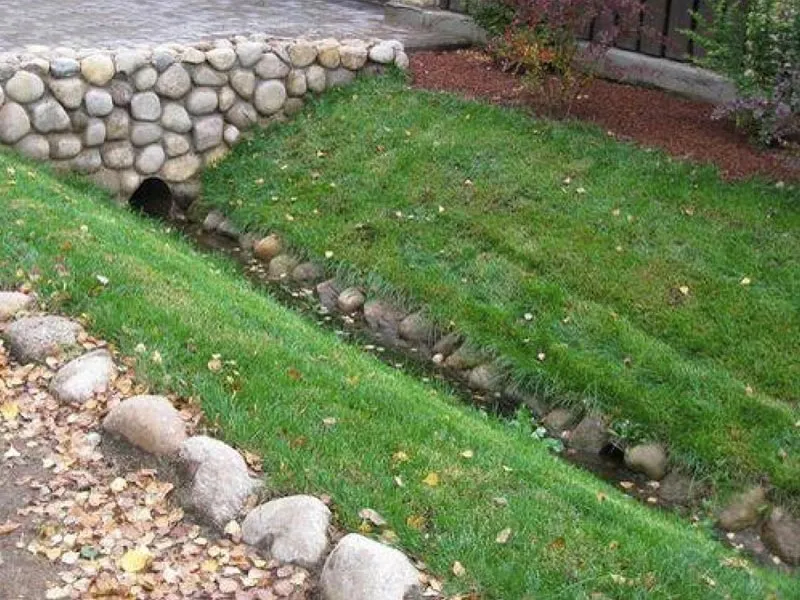

Правильная дренажная канава открытого типа для борьбы с осыпанием должна иметь пологие стенки, то есть трапецеидальное сечение. Это наиболее простой, надежный и действенный метод устройства открытых каналов. Со временем на пологих стенках канав появится растительность, и они будут укреплены естественным путем.

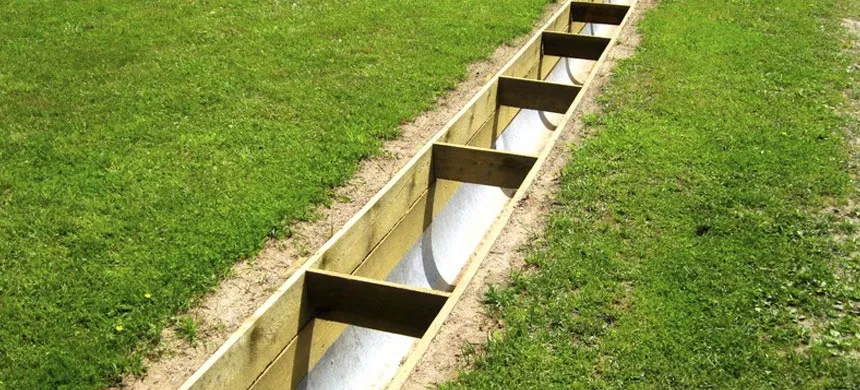

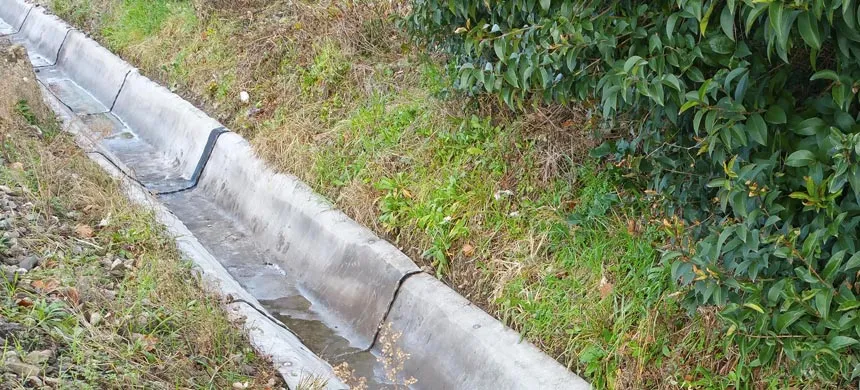

Для предотвращения обвала стенок канав можно использовать подручные материалы — обвязку из деревянных кольев и прутьев, доски, листов шифера, камней. Самый радикальный вариант — дренажная канава бетонная, которая может быть накрыта пластиковыми или металлическими решетками. В этом случае слив в дренажную канаву осуществляется через пористые бетонные стенки.

Для укрепления грунтов возможно применение материалов для дорожного строительства — геологических матов, сеток и решеток. Такие изделия более подойдут для траншей трапецеидальной формы, стенки которых могут быть усилены проросшими растениями.

Один из эффективных методов устройства долговечных открытых каналов на участке — помещение в них габионов.

Конструктивно габионы представляют собой прямоугольный короб, ребра которого сварены из толстой арматуры, а стенки закрыты ячеистой сеткой или тонкими прутьями. При помощи габионов укрепляют берега водоемов, наполняя их каменными засыпками и закапывая в землю чуть выше уровня воды, или изделия используют на поверхности, заполняя их свободное внутреннее пространство камнями.

Так как габионы нужных размерных параметров сложно подобрать среди готовых изделий, их могут сделать на заказ многие коммерческие фирмы.

При наличии сварочного аппарата можно сварить прямоугольные габионы подходящего размера своими руками из прутьев толстой арматуры и сетки рабица.

Необходимые материалы

Для устройства на участке эффективной системы закрытого дренирования потребуется геотекстильное полотно и засыпные материалы, в качестве которых обычно выступают щебень или гравий.

Качественный и правильный дренаж участка получают, используя трубы с перфорацией. Это могут быть длинные гофрированные трубы из полиэтилена низкого давления (ПНД), стыкуемые на специальные замки, или изделия с гладкими стенками и раструбовым, муфтовым соединением.

При укладке в траншею перфорированные дрены оборачивают геотекстильным полотном во избежание заиливания.

Более простой и быстрый вариант, как сделать дренажную канаву закрытого типа, применение специальных систем Soft Rock или Light Rock. Они представляют собой перфорированный трубопровод в геотекстиле, защищенный оболочкой из мелких фрагментов пенопласта, которая удерживается еще одним геотекстильным полотном. При монтаже трубные отрезки соединяют друг с другом на поверхности и укладывают в канаву, засыпая землей.

В закрытых дренажных системах с трубами используют пластиковые ревизионно-смотровые колодцы. Их устанавливают на прямых участках трубопроводов длиной более 40 — 50 м, в двух диагональных углах дома при пристенном дренаже и в местах подсоединения к центральной линии боковых ветвей.

Дренажная канава своими руками

Чтобы правильно и без лишних расходов сделать на участке дренаж собственными силами, в первую очередь необходимо выбрать технологию. Хотя открытые канавы дешевы и просты в устройстве, борьба с их обрушением может отнять много сил, времени и повлечь финансовые расходы. К тому же многое зависит от состояния грунта, и, если это не глинистая структура, копка открытых каналов в сыпучей земле участка окажется бесполезным занятием.

Устройство дренажных канав с трубными дренами — самый дорогой вариант, который используют специализированные компании. Такая технология может оказаться не по карману отдельным хозяевам и им придется самостоятельно искать выход из положения.

В этом случае относительно недорогой и эффективный вариант — устройство на участке дренажных канав с засыпками без применения труб.

Нормативы

Прежде чем приступать к дренажным работам, пользователю полезно изучить строительные нормы и правила (СНиП дренажные канавы), основные положения которых:

  • Каналы могут быть прямоугольной и трапецеидальной формы.
  • Глубина дренажной канавы не должна быть выше отметки промерзания грунта, а это не менее 1,5 м по Москве и Московской области.
  • Минимальные уклоны дренажных каналов — 2 мм в глинистых грунтах и 3 мм в песчаных.
  • Обычно в канавах используют песчаные и щебневые фильтрационные засыпки. Их толщина должна быть не менее 150 мм.
  • Размер дренажной канавы, если используется традиционная перфорированная труба диаметром 110 мм и засыпка слоями по 150 мм, должен быть не менее 400 мм в ширину.
  • Для максимально эффективного дренирования расстояние между параллельными каналами должно быть в два раза больше глубины их залегания.

Устройство закрытой дренажной системы

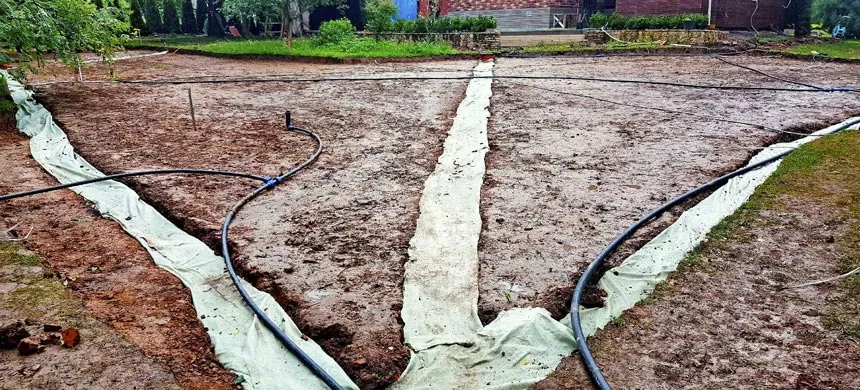

Систему закрытого дренирования всего участка устраивают по следующей технологии:

  1. Определяют направление естественного уклона на участке. Это можно сделать при помощи прозрачного длинного силиконового шланга, заполненного водой (водяной уровень).
  2. В этом направлении прорывают центральную или ряд параллельных каналов глубиной около 1,5 м и минимальным уклоном 3 мм на погонный метр.
  3. Если система дренирования включает в себя центральный водосборный канал, по направлению к нему выкапывают параллельные ветки, реализуя схему «елочка».
  4. Оборачивают траншеи геотекстильным полотном с выпуском наверх и заполняют их щебнем или гравием, не доходя до поверхности 200 — 250 мм.
  5. Присыпают геотекстиль 150 мм слоем песка, сверху укладывают дерн.


Если в каналах используют перфорированные дрены, поступают следующим образом:

  • В глинистом грунте их укладывают на самое дно каналов с геотекстилем, которое перед этим уплотняют и выравнивают вместе с небольшим слоем щебня. Затем производят обычную щебеночную и песчаную засыпку.
  • Если грунт сыпучий, на постеленный в траншею геотекстиль укладывают 150 мм слой щебня, наверх помешает дрену, после чего проводят обычную засыпку щебеночно-песчаными слоями.

Преимущества и недостатки

Если сравнивать закрытый дренаж с открытой системой дренирования, то он имеет следующие преимущества:

  • Не нарушает ландшафт индивидуального участка.
  • На канавах можно устраивать газон, высаживать растения.
  • Закрытые каналы с засыпкой можно прорыть значительно большей глубины, чем открытые. Это повысит эффективность дренирования из-за большего снижения уровня грунтовых вод.
  • Въезд через дренажную канаву закрытого типа намного проще организовать, чем через открытый канал.
  • Закрытое дренирование можно проводить на участке в любом месте (около фундаментов зданий) и с любым количеством параллельных каналов. Открытые канавы в основном устраивают по периметру частной территории.
  • К недостаткам закрытого дренирования относят его более высокие стоимость и трудоемкость работ.

Заключение

На индивидуальных участках при высоком уровне грунтовых вод можно устраивать открытый и закрытый дренаж. Системы с открытыми каналами обычно располагают по периметру частной территории, в то время как закрытое дренирование без помех движению и ухудшения ландшафта можно проводить в любом месте участка.

Для чего нужна дренажная канава?


Дренажная канава используется для удаления излишков воды или других жидкостей с земли или иных поверхностей. Это важно для предотвращения повреждений, связанных с переполнением или налипанием воды, а также для поддержания чистоты и безопасности окружающей среды. Дренажные канавы часто используются в городских парках, на дорогах, в строительных площадках и других местах, где необходимо удаление воды.
