Отопление закрытого типа в частном доме — сравнение с открытыми системами

Хотите понять, как работает отопление закрытого типа в частном доме и сравнить его с открытыми системами? Мы провели детальное сравнение. Узнайте, какая система лучше подходит для вашего дома и как обеспечить максимальную эффективность и безопасность отопления.

Закрытые системы отопления плотно ворвались в обиход современного домостроения. Не смотря на свою энергозависимость, требующую постоянную работу насосов, системы имеют много возможностей для оптимизации работы отопления. Давайте разберем, чем так хороша закрытая система обогрева дома.

• Что такое. Отличия от открытой
•  Давление в закрытой системе отопления
•  Расширительный бак для закрытой системы
• Как заполнить закрытую систему
• Популярные схемы закрытой системы
  • 5.1 Лучевая
  • 5.2 Двухтрубная
  • 5.3 Однотрубная
• Как из открытой сделать закрытую систему
• Котел для закрытой системы
•  Открытая или закрытая система. Что лучше?

Что такое. Отличия от открытой

Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом

Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.

В наше время замкнутый контур отопления, в котором работает принудительная циркуляция, работает успешно в большинстве частных домовладений.

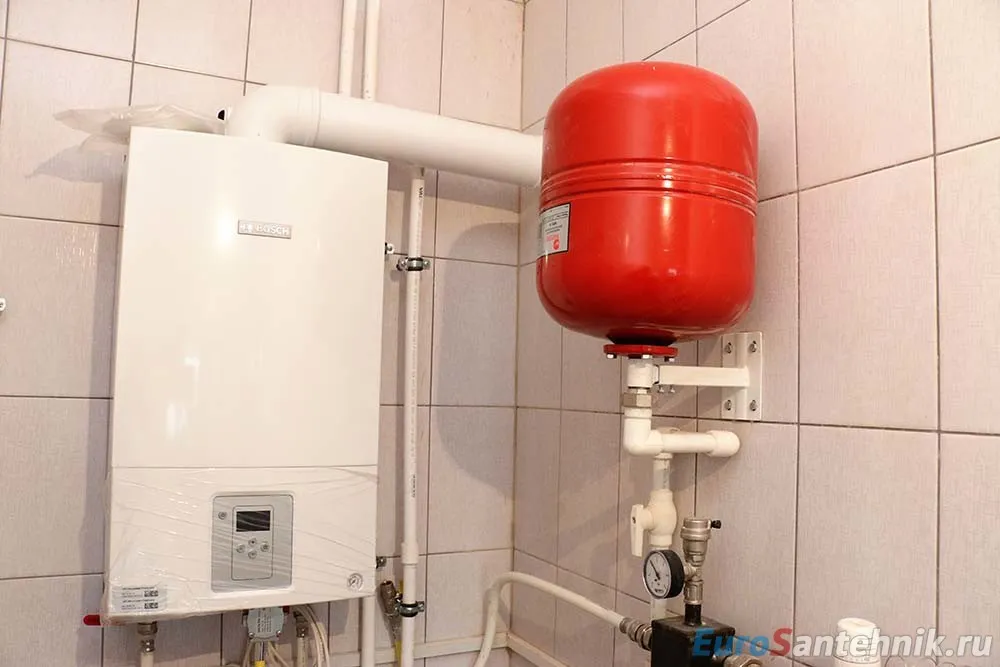

Замкнутый контур состоит из элементов:

• Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
• Радиаторы, теплые полы;
• Насос;
• Герметичная емкость мембранного типа;
• Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
• Фильтр;
• Арматура для управления и балансировки;
• Трубы;

Главные блоки могут снабжаться дополнительно еще элементами, такими как:

• коллектор;
• Емкости;
• Реле по автоматизации.

Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.

Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).

Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.

Преимущества:

1. Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
2. Экологическая безопасность, отсутствуют испарения.
3. В работе можно применять антифриз.
4. Трубы используются недорогие, небольших сечений.
5. Нет лишней потери тепла, экономится энергия.
6. Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
7. Простота регулировки

Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.

 Давление в закрытой системе отопления

В закрытых отопительных контурах используются три вида насосов. Дифференцируются они по напору водяного столба:

• 4;
• 6;
• 8 метров

Соответственно и давление распределяется в пропорциях:

1. 0,4.
2. 0,6.
3. 0,8 Бар.

Для частного домовладения площадью порядка двухсот квадратных метров достаточно напора 4 метра. Если площадь триста квадратных метров, то потребуется насос 0,6 бар, а если площадь более 500 метров квадрантных, то необходим будет давление 0,8 бар. На всех насосах существует маркировка технических показателей. Давление сравнительно небольшое, присутствуют также предохранительные клапана, взрыв в закрытых тепловых контурах невозможен.

 Расширительный бак для закрытой системы

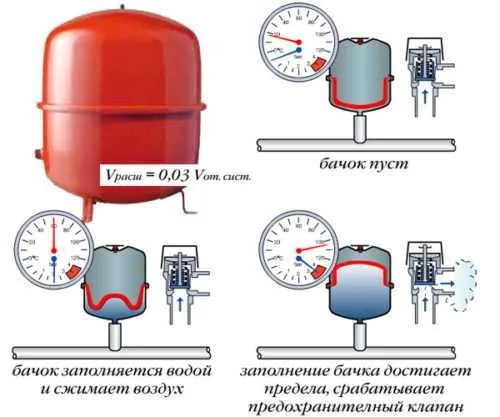

Как работает расширительный бак

Расширительный бак подбирается исходя из расчета объема жидкости в закрытой системе отопления. При кипении вода увеличивается в объеме в среднем на 5,5%, соответственно и объем емкости должен иметь одну десятую часть от общего объема теплоносителя. Расширительный бак помогают ликвидировать слишком большое количество воды, что крайне важно в плане безопасности.

Конструкция состоит из двух блоков:

1. Корпус сделан из нержавейки.
2. Мембрана.

Одна часть емкости заполняется воздухом, в нижний отсек попадает лишняя вода. При повышении температуры мембрана сжимается, регулируя поступление жидкости. Емкость монтируется рядом с котлом, она является эффективным инструментом для предотвращения прорыва контура и аварии.

Мембраны бывают:

1. Стационарная;
2. Сменная

Первый тип мембран поменять нельзя, сменная мембрана делается из резины, ее можно заменить самостоятельно. Монтируются такие элементы на фланцах емкости.

Как заполнить закрытую систему

Начало работ стартует с изоляции всех отопительных устройств от магистралей. Используются для этого краны. Включается подпитка из водорода, контуры постепенно заполняются, воздух при этом постепенно выходит.

После того, как давление станет один бар (отслеживаем показания манометра), прекращаем подачу водорода, активируем насос, чтобы убрать оставшийся воздух. Поочередно следует откручивать краны, спускать воздух, используя устройство Маевского. После этого запускается котел и насос, прогреваем теплоноситель и еще раз делаем продувку в батареях. После этой операции давление поднимается до 2,2 бар, температура в котле не превышает 85 градусов по Цельсию.

Система надежно предохраняется от проникновения воздуха, тем не менее, убрать на 100% весь воздух невозможно. Со временем он накаливается и может стать причиной возникновения закупорок, что приводит к сбою в работе. Кран Маевского является эффективным средством для ликвидации излишков воздуха. Также используются активно сепараторы, которые находятся в самом контуре.

Для более рациональной работы на всех закрытых контурах применяется термостат, он дает возможность серьезно энергию

Популярные схемы закрытой системы

Разводки в нагревательных блоках существуют:

1. Лучевая.
2. Двухтрубная.
3. Однотрубная.

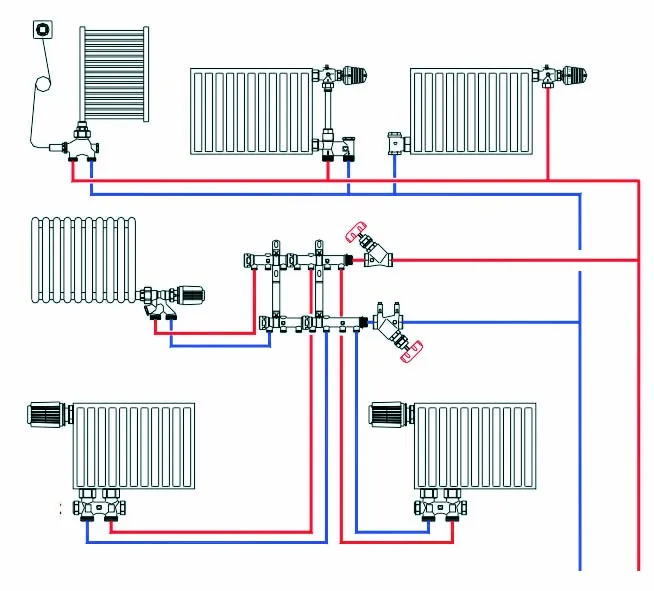

Лучевая

Каждый радиатор получает автономно свою порцию теплоносителя, все они подключены к одному источнику. Лучевая компоновка надежна, в монтаже и обслуживании проста. Разводка устанавливается в полу. Трубы используются сечением шестнадцать миллиметров. Самые дальние трубы применяются до 22 мм. Сечение магистрали котла 26 мм (DN 20).

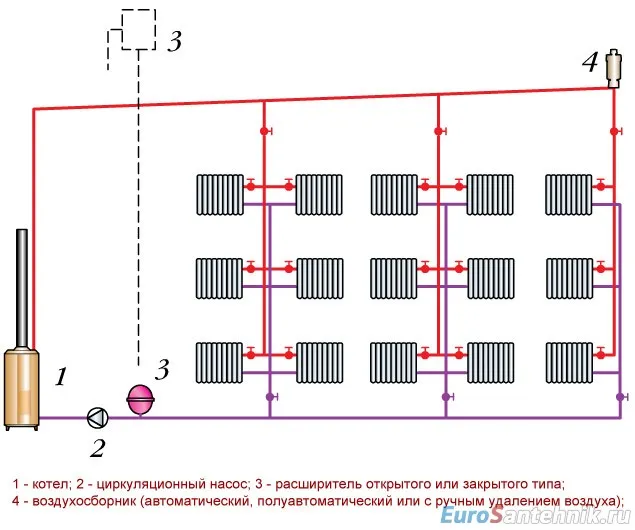

Двухтрубная

Происходит циркуляция нагретого теплоносителя. Эта модель закрытой системы отопления самая популярная и существует в 80% объектов. Разновидность двухтрубной компоновки – это петля Тихельмана (попутная). В этом случае охлажденная вода протекает в одном направлении вместе с водой горячей.

Такая компоновка проста и надежна, монтировать ее также весьма несложно. В частных домах площадью до 220 кв. метров (2 этажа) рекомендуется трубы применять DN 16, а также 20 мм. При этом внешний диаметр составляет 22 — 25 мм

Петлю Тихельмана монтировать непросто, слишком много труб приходится монтировать и стоимость по этой причине возрастает.

Однотрубная

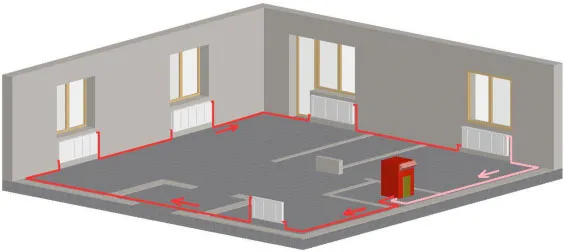

Батареи в однотрубной закрытой системе отопления взаимодействуют с одной магистралью. Она присутствует по всему периметру помещения. Недостаток такой системы в том, что отдаленные батареи получают наименьшее количество тепловой энергии. Вода движется только по оной трубе. Есть горизонтальный контур однотрубный (втрое название «Ленинградка». Также встречаются модели вертикальные, вода распределяется от стояков, встречается чаще всего в малоэтажных загородных домах Оптимальное количество батарей для такой схемы не должно превышать пяти. Если компоновка вертикальная, здание может быть высотой до трех этажей. Однотрубная схема достаточно «привередлива», настраивать ее должен специалист с опытом работы.

Как из открытой сделать закрытую систему

Встречаются часто варианты, когда открытая система отопления переделывается в закрытую. Чтобы успешно реализовать задуманное требуется в первую очередь поменять емкость, установив в ней «обратку» с терморегулятором. Впереди насоса монтируется фильтр, прежняя емкость демонтируется и снимается. С использованием сварки несложно переделать систему в закрытый контур, который будет прикреплен к новой емкости.

Подобные манипуляции следует проводить вместе с установкой насоса. Дополнительно следует поставить:

• манометр;
• клапан;
• воздухоотводчик

Котел для закрытой системы

Закрытая система функционирует с самым разным топливом и котлами, в этом плане подобные агрегаты универсальны. Прежде че выбирать котел, необходимо провести соответствующие расчеты системы отопления. Мощность котла напрямую зависит от количества квадратных метров, которые придется обогревать. А точнее от теплопотерь дома. Существуют специальные формулы, сама калькуляция не представляет никакой сложности. Есть котлы:

1. Одноконтурные.
2. Двухконтурные.
3. С бойлером.

Рекомендуется помнить: не все угольные котлы рассчитаны на давление выше 1 атм. Особенно самодельные. При переводе на закрытую систему отопления с открытой. Следует это иметь в виду.

 Открытая или закрытая система. Что лучше?

Закрытые системы выгодно использовать, но не во всех населенных пунктах есть бесперебойное снабжение, например, электричеством. В зимнее время это может обернуться неприятностями.

В открытой и закрытой системе отопления есть свои достоинства и недостатки, пальму первенства нельзя отдать ни одной из них. Профессиональный правильный монтаж открытой системы также может гарантировать длительный срок безаварийной эксплуатации. Выбор определяется спецификой объекта и самого региона, где дом находится.

Если вы хотите достичь максимальной экономии, то следует смотреть в сторону закрытой системы. За счет точного регулирования можно снизить затраты до минимума. Если хотите максимально простой вариант, то, возможно, открытая система отопления – ваш выбор.
