Отопление 2-х этажного дома по принципу Тихельмана — реализация двухтрубной системы
Страница 1 из 4 1 2 3 4 Вперёд >
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-

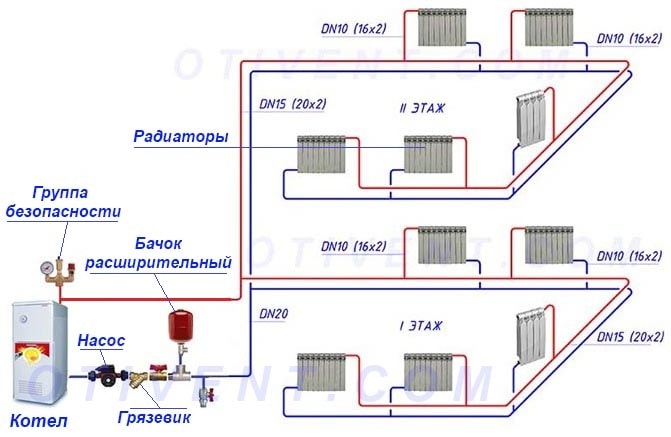

Я самостоятельно спроектировал и реализовал двухтрубную систему отопления по принципу Тихельмана для двухэтажного дома площадью около 190-200 квадратных метров. Возможно, эта информация также пригодится кому-то еще. Это уже вторая система отопления, которую я разработал и установил.
Это особенно актуально, если рассматривать вопрос о двухтрубной системе отопления по принципу Тихельмана.
Доп расширительный бак и группа безопасности на всяки случай)
Давления системе держиться 1,2 — 1.5 бар, все утечки устранены, все швы проверены. Все трубы остануться под полом.
Нет грязовоги фильтра (нет необходимости так как есть фильтрна самом котле) чтобы не создовать доп сопровтивление в системе. Вода в систему отопление поступает через подпиточный кран котла или отдельный подпиточный кран ктоторые проходят через полифосфатный и картриджный фильтр.2 кольца 1 и 2 этаж. Трубы 32мм армированный алюминием полипропилен, подводка к радиаторам 25
1 этаж 7 алюминевых радиаторов и полотенцесушитель
кухня -12 сек
зал — 10, 10 и 10 сек
хол 12 и 12
туалет -8 сек алюм радиаторов и полотенцесушитель2 этаж 6 алюм. радиаторов
спальня 1 -12 сек,
спальня 2 — 10 и 10,
спальня 3 — 10 и 10,
спальня 4 — 12.Котел двухконтурный котел Navien Ace 24 кВт
Было сварено два коллектора из железных труб 50 и 25мм для равномерного разделения потока (напора) по этажам которые показаны на фотоВложения:
Последнее редактирование модератором:
- Регистрация: Сообщения:
- 14.809
- Благодарности:
-
Next57
один из последних могикан
Next57
один из последних могикан
Регистрация: Сообщения:
- Благодарности: Адрес:
- Донецк
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-

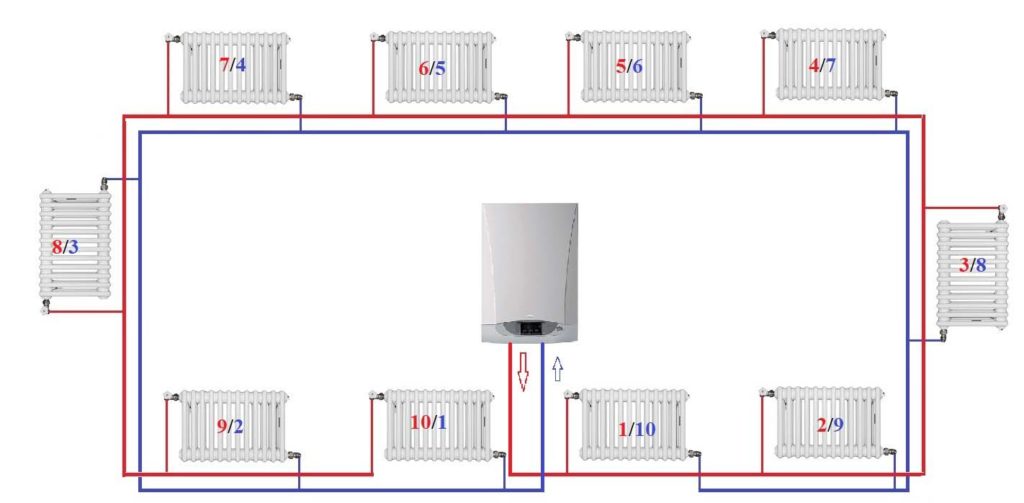

Первые и последние радиаторы горечее в каждом кольце. Что говорить циркуляция лучше в первых и последних батареях, чем ближе к центру кольца тем ниже. Первые батареии руками держать горечо, долго не пдержишь, а центральную терпимо, разница градусов 10-20
- Регистрация: Сообщения:
- 28.688
- Благодарности:
-
касимов 2
Живу здесь
Регистрация: Сообщения:
- Благодарности: Адрес:
- Касимов
-

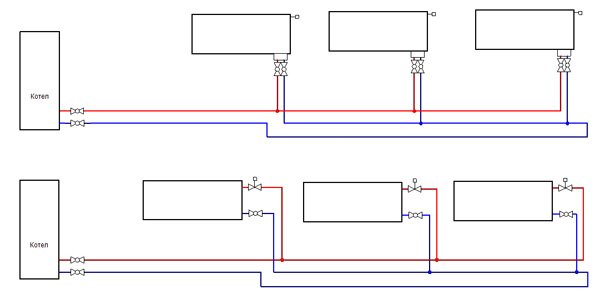

Подключение батарей низ — низ, в двухтрубной СО, неправильное решение. Тем более с этими радиаторами. Циркуляция сейчас в батареях только по низу. И без балансировки, она везде одинакова. А вот нагрев батарей происходит конвекционно (ЕЦ по сути), вот из-за своих размеров и собственно конструкции, батареи и путаются в нагреве. Не хватает по 50см для диагонального,и для нормальной работы всех батарей.
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-

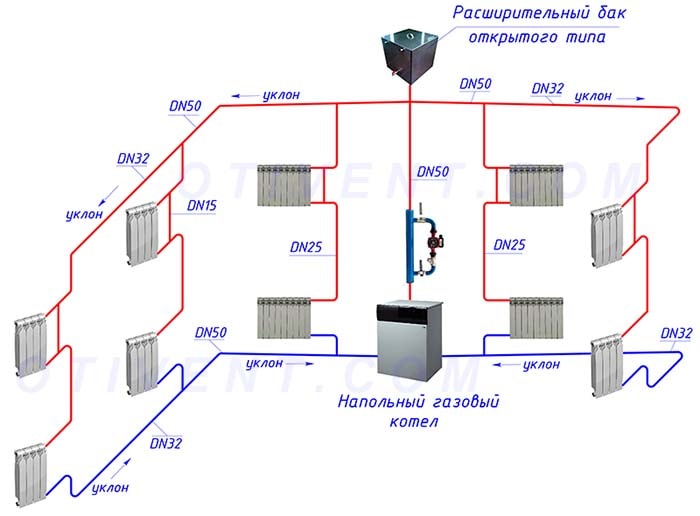

Ничем не хуже других видов подключении, Была такая же система отопления с таким же подключением работало отлично. но там было на каждем этаже свой насос и трубы были с уклоном 5 см на 10 м, котел былл ТТ 24 кВт с открытым РБ (плошадь 190). И там все работало без балансировки батарей.
Много начитались, а на практике прогревается вся батарея.
А с эстетическом сравнении это лучши вид подключения)
А здесь тоже все работает отлично и без балансировки (Ну может и сделаем как нибудь и балансировку): Самые горячие радиаторы стоят по одиночке в комнате, а те которые чуть ниже температурой стоят в паре с горячимими радиаторам. По мере проживания можно настраивать радиаторы, Некотырые отключать, некоторые открывать (Кто то любит тепло, кто то прохладу) рег кранами на радиаторах.
Система работает и не плохо с одним насосом котла и на два этажа.
- Регистрация: Сообщения:
- 28.688
- Благодарности:
-
касимов 2
Живу здесь
Регистрация: Сообщения:
- Благодарности: Адрес:
- Касимов
-
Рояль в кустах это называется. Который может наводить тень на Тихельмана. Обвязу их желательно глянуть. Сначала делимся впечатлениями, потом раскрываем секреты. Наоборот никак? раз уж решили поделиться опытом. Не бывает! Даже близнецы разные! Бывают похожие. Я не к словам придираюсь, фактор человеческий командует парадом.
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-
ну системы очень похожи и очень хорошо работают, а это главное. кте не уверен, может смело пользоваться им. Я сам когда первый раз собрал, было страшно, ас ли не зароботает или не будет греть, хоть много книг и форумов, прочел про отопление перед тем как начатью и не не мало было людей кто говорил что не будет работать или плохо работать. И каждый может сделать рабочую систему отопления сомостоятельно, если есть свободное время и ресурсы. Это дает сушественную экономию.
Газовый котел тоже был установлен самостоятельно с помошью инструкции кнему, там все описано все требования и пошаговая инструкция по монтажу. Не так страшен черт, как его молюют.)
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-
очень полезное видео про
Расчет попутной системы отопления Петля Тихельмана
- Регистрация: Сообщения:
- 279
- Благодарности:
- 71
-
qwqwqwqwqw
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 71
-
Труба магистрали 32 ппр, подводка 25мм это расчет или перестраховка?
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
- Регистрация: Сообщения:
- 279
- Благодарности:
- 71
-
qwqwqwqwqw
Живу здесь
Регистрация: Сообщения:
- Благодарности:
- 71
-
Это не первая ваша попутка? Свою систему собрал с помощью уважаемого местного спеца Касимов2,пока не запускал. Попутка на этом форуме не в почете
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-
Прошла одна зима. система работает отлично. дома жарко в районе 25 градусов. все батарей разогревается равномерно.
- Регистрация: Сообщения:
- 28.688
- Благодарности:
-
касимов 2
Живу здесь
Регистрация: Сообщения:
- Благодарности: Адрес:
- Касимов
-
С какой целью заглубляли котел? если система работает насосами?
- Регистрация: Сообщения:
- 30
- Благодарности:
- 7
-
Aslan1983
Участник
Регистрация: Сообщения:
- Благодарности:
- 7
-
Вы выше смотрите это другое отопление. что внизу это с тт котлом
