Сравнение открытой и закрытой систем отопления — преимущества и недостатки. Какая система отопления лучше — закрытая или открытая?

Открытая система отопления.

Этот тип системы является наиболее простым в монтаже и обладает приемлемой эффективностью. При этом его преимущество заключается в относительно низкой стоимости. Эта конструкция может функционировать как по принципу принудительной циркуляции теплоносителя с помощью насоса, так и в качестве самотекущей схемы.

Если вы интересуетесь информацией о закрытой системе отопления, я готов предоставить дополнительные сведения на эту тему.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

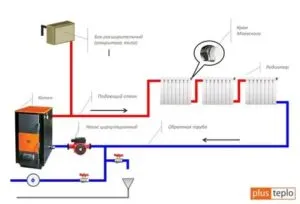

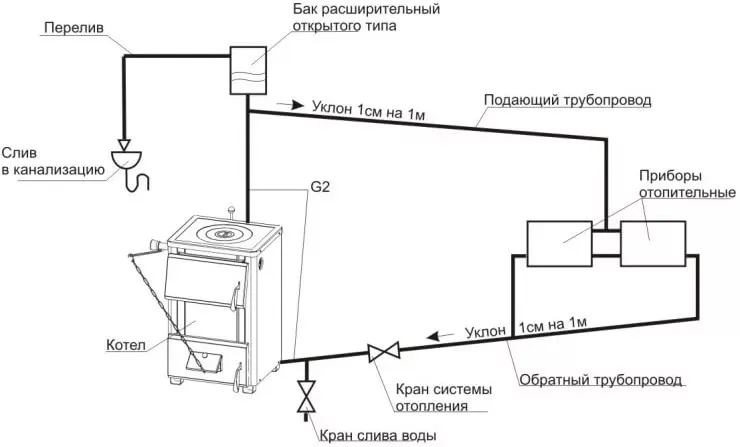

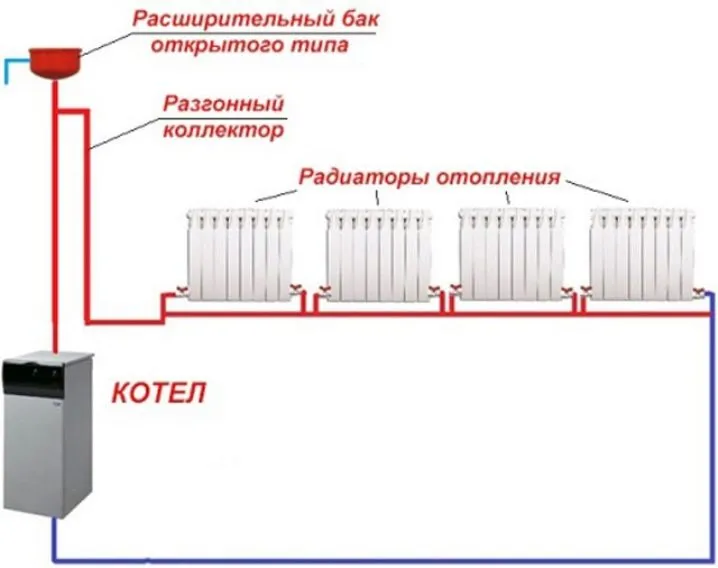

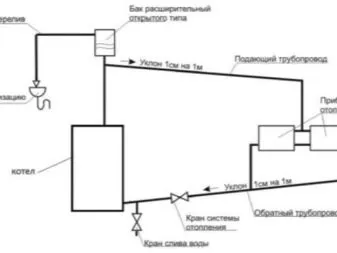

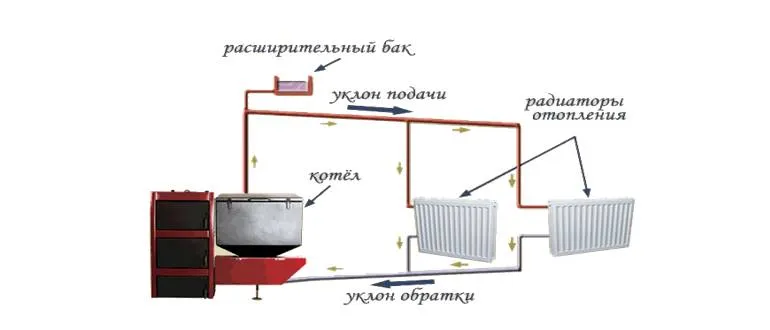

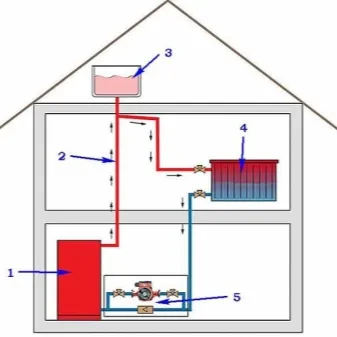

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

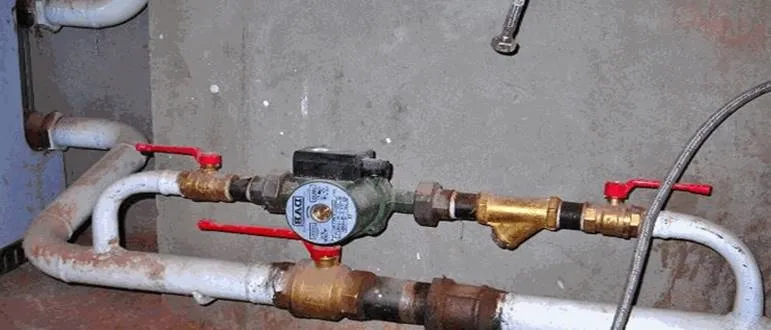

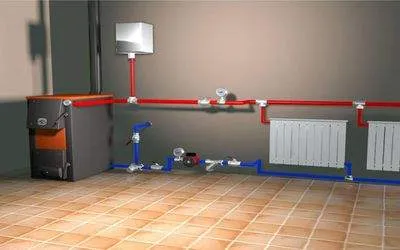

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.

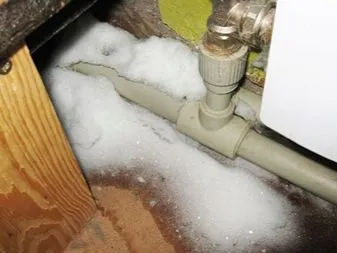

• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

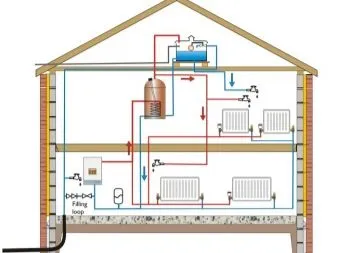

Как работает водяное отопление закрытого типа

Основная особенность подобных систем (и чего не имеет открытая схема) – полная изоляция от влияния окружающей среды. В закрытую отопительную систему, сделать которую можно и своими руками, входят следующие элементы:

• котел;
• автоматический воздушный клапан;
• термостатический клапан;
• радиаторы отопления;
• расширительный бак;
• балансировочный клапан;
• вентиль шаровой;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Для эффективной циркуляции теплоносителя используется насос (открытая система может иметь естественную циркуляцию). Правда здесь тоже есть свой минус – при отсутствии подачи электроэнергии закрытая система нормально функционировать не сможет (0тсутствие электричества для загородного частного дома — весьма актуальная проблема). Зато достоинства использования «помпы» с лихвой возмещают недостатки — и для квартиры и для частного дома возможен монтаж дополнительных обогревательных систем. В частности можно сделать теплый пол.

Циркуляционный насос устанавливается на обратной трубе («обратке») перед нагревательным котлом отопления. Тут же монтируется расширительный бак. Такое расположение этих важных элементов позволяет некритично относиться к диаметру используемых при монтаже труб и соблюдению уклона, который обязательно должно иметь открытое водяное отопление.

В результате на монтаж такой системы отопления меньше тратиться времени, материалов (к примеру, утеплять трубопровод уже не потребуется, так как расширительный бак устанавливается рядом с котлом). Однако «злоупотреблять» подобными преимуществами не стоит. Особенно это касается уклона (лучше его всё же сделать) — при его соблюдении система в случае отключения электричества худо-бедно, но работать всё же будет, т.е. размораживание ей не грозит.

На видео ниже вы можете посмотреть подробный пример организации отопления закрытого типа с использованием твердотопливного и электрического котлов.

Закрытая система отопления изолирована от проникновения воздуха. Однако, её эксплуатация не обеспечивают 100% герметичности: воздух может заполнить трубы, например, при доливании в систему теплоносителя. В этом случае он будет скапливаться в верхних точках. Избавиться от него можно посредством крана Маевского или поплавковых отводчиков, работающих на «автомате». Уже растворенный в воде воздух удаляется с помощью специальных сепараторов, устанавливаемых прямо в трубопроводе.

Закрытая система отопления – достоинства и недостатки

Отопительная закрытая схема отличается от предыдущей своей герметичностью и отсутствием воздуха в системе. Сама система может быть любой – одно- или двухтрубной, с вертикальными и/или горизонтальными стояками, так как передвижение жидкости по трубам обеспечивается работой насоса, а расширение воды при нагреве компенсируется смещением мембраны в герметичном расширительном резервуаре. Принудительная циркуляция антифриза или воды делает монтаж схемы простым и быстрым, так как уклон и поворот труб соблюдать не нужно, при этом трубы могут быть разного диаметра и даже меньше расчетного.

Кроме того, различия в этих двух решениях состоят в том, что открытая система отопления бесполезна в многоэтажных домах из-за большой разницы в давлении внизу и вверху разводки – разница значений может достигать 1-2 Атм.  В тех же многоэтажках закрытая схема с одним или несколькими насосами, коллектораи и системой автоматики управления и контроля будет работать безотказно.

Но, сделав закрытую схему, не следует забывать и о некоторых ее отрицательных моментах:

1. Энергозависимость работы насоса и автоматики;
2. Сложный монтаж при двух и более этажах дома;

Преимущества

1. В схеме отопления закрытого открытого типа не испаряется теплоноситель, поэтому система может работать на незамерзайке;
2. Всю разводку или бо́льшую ее часть можно скрыть в стенах или в полу;
3. Наклон труб и угол поворота соблюдать не нужно, так как насос протолкнет теплоноситель по любой схеме;
4. Низкая инерционность теплообмена и высокий коэффициент теплоотдачи всех узлов и элементов;
5. Отсутствие воздуха в трубах тормозит появление ржавчины на внутренних стенках изделий.

Миф 1: классификация по типу расширительного бака

Закрытые системы – это системы отопления, в которых используется закрытый (мембранный) расширительный бак.

Открытые системы – это системы, соответственно, с открытым расширительным баком.

Расширительный бак нужен для того, чтобы принять избыток теплоносителя при его расширении, поскольку при повышении температуры жидкость увеличивается в объеме.

Без устройств, принимающих в себя излишек теплоносителя – давление в системе повышается, что иногда приводит к печальным последствиям, например, может произойти порыв трубопровода и срыв запорно-регулирующей арматуры.

Открытый расширительный бак(рис.1) не является герметичным – он имеет взаимосвязь с воздухом. Используется в основном в гравитационных системах отопления частных домов. В таких системах жидкость циркулирует без насоса, за счет перепада температур.

Рис.1. Открытый расширительный бак в гравитационной системе отопления

Закрытый (мембранный) расширительный бак (рис.2) представляет собой герметично закрытую металлическую емкость, разделенную на 2 камеры эластичной мембраной. Отсюда и название «мембранный».

Рис. 2. Закрытый (мембранный) расширительный бак в системе отопления

Миф 2: по типу подключения здания к тепловым сетям

Закрытые системы (подразумеваемые в данном контексте) – это системы отопления здания, которые подключены к наружным тепловым сетям через теплообменник. То есть, система отопления потребителя никак не соединяется с наружными сетями, отсюда и название «Закрытая».

На самом деле, такой тип подключения правильно называть – Независимым (рис.3).

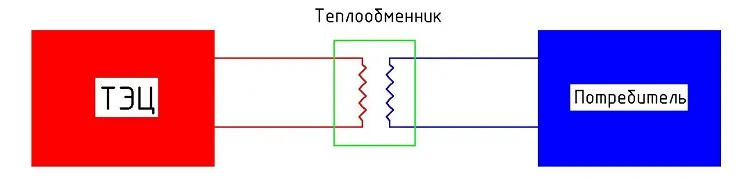

Рис.3. Схема независимого подключения системы отопления к тепловым сетям

При таком подключении теплоноситель от источника (ТЭЦ) циркулирует через теплообменник, отдавая тепло.

При проектировании всей системы отопления объекта, например, жилого многоквартирного дома, становится понятно какой тип теплообменных аппаратов подойдет: кожухотрубный, кожухопластинчатый или необходимо купить пластинчатый теплообменник.

Теплообменник при этом устанавливается в индивидуальном тепловом пункте здания (ИТП).

В настоящее время подобный тип подключения вытесняет устаревший — Зависимый.

Открытые системы – это системы отопления, подключающиеся непосредственно к тепловым сетям, либо через элеватор. Теплоноситель при этом поступает из наружных тепловых сетей к конечному потребителю, предварительно пройдя через элеватор для понижения температуры.

Температура подачи в тепловых сетях 110-150 °С, в системах отопления нельзя использовать столь горячий теплоноситель, так как будут возможны ожоги от радиаторов и трубопроводов.

Элеватор, кроме понижения температуры теплоносителя, выполняет еще одну функцию – создает напор, который необходим для движения теплоносителя во внутридомовой системе (рис.4).

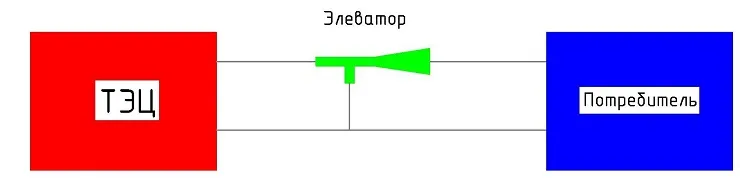

Рис.4 Схема зависимого подключения системы отопления

Правильно будет называть такое подключение – Зависимым.

Виды разводки труб

При монтаже отопления не последнюю роль играет разводка трубопроводов. Она зависит от того, где установлены стояки и как они подключаются к радиаторам, а также от расположения падающей трубы.

Монтаж нужно доверить профессионалам

Применяются несколько видов разводки:

1. Однотрубная схема отопления — простая и дешёвая. Её монтаж лёгок и не потребует больших затрат. Все радиаторы подключены последовательно к одной трубе, проходящей на уровне пола. Проходя весь круг, жидкость постепенно отдаёт тепло, а затем возвращается в котёл. Недостатки такой разводки заключаются в невозможности регулировки температуры на каждой батарее по отдельности и в неравномерности нагрева.
2. Двухтрубная используется чаще всего. Суть её в том, что радиаторы соединяются параллельно. По одной трубе, расположенной сверху, поступает теплоноситель из котла, а обратная нижняя труба забирает его назад. Такая разводка позволяет изменять температуру батареи, но расход материалов увеличивается в два раза.
3. Ленинградка — это модернизированная однотрубная разводка. Все радиаторы подсоединяются параллельно к одной магистральной трубе. Такая схема позволяет регулировать нагревание отдельных батарей или совсем отключать их от системы. Расход материала лишь немного выше, чем у классической однотрубной.

В этом видео вы узнаете о самой безопасной и экономичной системе отопления:

О расширительных бачках

Очевидно, расширительный бачок должен позволять безопасно вместить в себя излишки воды, образующиеся в системе отопления при ее тепловом расширении. Для этого он должен иметь адекватный объем.

У открытого расширительного бака должно быть, по возможности, узкое горло. Оно должно быть закрыто крышкой, в которой есть небольшие дырочки. Их лучше защитить как-то от пыли, от мух и от всего такого. Лучше делать крышку из пластика, чтобы на дырочках не образовывались наросты ржавчины. Но все равно приходится регулярно следить за тем, чтобы дырочки были чистыми и свободно выпускали и впускали воздух. Бак должен быть достаточно большим для того, чтобы при охлаждении воды, она не вышла из бачка полностью, ибо в этом случае в систему будет впущен воздух, который закупорит систему и циркуляция воды прекратится.

Закрытый бачок тоже требует внимания, но намного меньше. Во-первых, он тоже должен быть достаточной величины, во-вторых, требуется проверять в нем давление воздуха. Если бак приходится накачивать слишком часто, нужно поменять ниппель. Советую при замене ниппеля ставить именно такой, какой и был, ибо слишком длинный ниппель может проткнуть мембрану.

Так какой конкретно должен быть размер бака? Трудно сказать. У меня стоит бак на 25 литров и мне его вполне хватает. Количество воды в системе у меня, я думаю, литров 100-150. При нагреве системы давление в ней повышается на 0.2-0.3 атмосферы. Но так или иначе я это давление регулирую, а температура у меня практически не скачет. Открытый бак можно сделать больше, чем требуется и, после нагрева системы долить воды, пока лишняя не начнет вытекать через аварийный сливной патрубок.

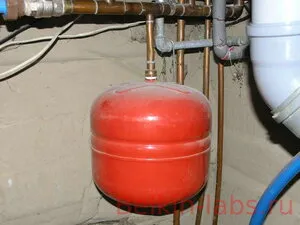

Почему бачок вешают вниз головой?Мембранный расширительный бачок в закрытых системах отопления выгодно вешать водяным выходом вверх. Это делают для того, чтобы в нем не задерживался воздух. Пузыри в закрытой системе отопления могут довольно долго гулять, создавать специфические звуки и собираться в отдельных местах, перекрывая циркуляцию теплоносителя. Для того, чтобы этот процесс прошел быстрее, расширительные бачки так и вешают. Это, что называется, «хорошая» идея.
Расширительный бак системы отопленияРазмещение бакаНужно ли ставить мембранный расширительный бачок обязательно на обратке? Или, все-таки, где угодно? Я настаиваю. Где угодно. Но если вы очень хотите ставить себе ограничения подобного рода, то ставьте на обратку. Я не вижу у обратной магистрали никаких преимуществ с подающей. Да. В подающей больше температура. Ну и что? Мне кажется, что разность температур не повод ограничивать себя в удобстве. У меня стоит и мотор и бачок на подающей магистрали уже 15 лет и я об этом ни разу не жалел. И тот и другой прибор рассчитан на температуру 110 градусов. У меня больше 75 не бывает. Выше 90 котел не нагреется. Там стоит аварийный термовыключатель.

Для чего нужна подпитка в закрытой системе

Для эффективной работы закрытой системы отопления необходимо, чтобы в ней постоянно сохранялось рабочее давление. Несмотря на то, что система герметична, в ней существуют незаметные на первый взгляд и незначительные утечки. Вода из системы теряется при удалении воздуха через кран Маевского, просачивается через сальники циркуляционного насоса, через различные стыки контура. Эти потери суммируются и через некоторое время оказывают влияние на работоспособность системы. Для компенсации этих потерь необходима подпитка закрытой системы отопления из водопроводной магистрали.

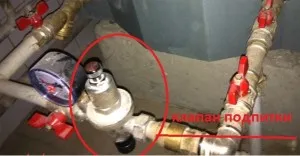

Ручная или автоматическая подпитка

Для простых и небольших систем отопления обычно применяется кран с механическим управлением. Он устанавливается в точке наименьшего давления, которая находится перед циркуляционным насосом. В этой точке устанавливается манометр для контроля процесса подпитки.

Для исключения попадания теплоносителя в водопроводную магистраль применяется затворный кран.

В сложных и разветвленных системах осуществляется автоматическая подпитка системы отопления цена клапана подпитки зависит от бренда фирмы изготовителя. Иногда автоматические клапаны подпитки входят в состав оборудования котла. Если подпитка осуществляется от водопровода, в котором давление обычно 3 – 4 бара, то все происходит довольно просто. Заводская настройка клапана – 1,5 бара.

Если давление в системе отопления станет ниже 1,5 бара, то клапан откроется и будет открыт до достижения установленного давления. Если же автоматическая подпитка будет использовать теплоноситель из других источников, то необходим насос, который будет включаться сигналом с клапана и подавать теплоноситель под определенным давлением в отопительную систему.

Какой вариант лучше?

Чтобы понять, какая конструкция системы теплоснабжения лучше: открытая или закрытая, стоит рассмотреть, чем же они отличаются.

Главное отличие закрытой конструкции от открытой — это расположение расширительной емкости. В открытой конструкции его надо обязательно разместить в наивысшем месте дома. А вот в закрытой конструкции бак можно установить где угодно, даже на одном уровне с котлом.

Изоляция в закрытом типе теплоснабжения от окружающей среды позволяет не попадать внутрь воздушным массам. В итоге срок службы всего оборудования становится значительно длиннее. Также в самых верхних узлах конструкции создается добавочное давление, что снижает риски образования воздушных пробок в отопительных элементах.

Отличается открытый тип отопления трубами большего диаметра, которые приводят к дополнительным неудобствам. При этом монтировать трубы приходится под большим углом, чтобы была циркуляция. Толстостенные трубы далеко не всегда можно скрыть. К тому же, чтобы обеспечить правильную гидравлику, надо учесть наклоны, подъем, сужения, повороты, варианты подключения к радиаторам.

Для закрытой конструкции нужны трубы более маленькой окружности. Это делает конструкцию более дешевой. Однако в таких системах очень важно позаботиться о правильной установке насоса, иначе получится очень шумно.

Закрытый тип отопления в отличие от открытого более долговечен, надежен. При этом он способен поддерживать давление на постоянном уровне, а также есть возможность его регулировать. Теплоносителем в такой конструкции может стать антифриз, а не вода. Простота монтажа и быстрый запуск также характерны для закрытого типа теплоснабжения.

Среди преимуществ-отличий стоит еще отметить возможность подсоединять дополнительное оборудование. Отличается отопление этого типа еще высоким КПД, экономичностью и отсутствием необходимости постоянного контроля.

Конечно, есть отличия и у закрытого типа, которые никак не отнесешь к преимуществам. Например, объем бака должен быть большим и присутствовать электросеть. Работа закрытой конструкции от других источников возможна, но только непродолжительное время и в аварийных случаях.

Открытая конструкция отличается более простой схемой установки. Работает она более бесшумно, по сравнению с закрытой, а обогревает с большей скоростью. Устранить поломки в ней можно очень быстро, как и произвести ее полное выключение. Электросеть ей не нужна, как и подпитка в аварийном случае. На монтаж схемы не требуются большие расходы и много времени.

Необходимо постоянно пополнять открытую конструкцию водой, а в случае несвоевременного наполнения может случиться авария. Работают такие системы только на воде, скорость испарения которой небольшая.

В открытый тип отопления может попасть воздух, из-за чего возникают различные проблемы – к примеру, воздушные заторы, ржавчина. В отличие от закрытого типа, такая система может закипеть или размерзнуться.

Разница между системами есть и весьма существенная. Сказать однозначно, какая из них лучше, можно только индивидуально. Для этого стоит еще раз подчеркнуть основные достоинства и отрицательные качества каждой из системы.

Закрытая конструкция экономит энергию и поставляет качественную воду, но процесс подготовки этой самой воды более сложен и затратен.

Открытая конструкция очень экономична. Однако в ней из-за длинных трубопроводов вода имеет низкое качество. Если попытаться очистить воду, чтобы она имела лучший цвет и запах, то такая система потеряет свое достоинство.

Разъяснение по вопросу величины давления в описываемых системах отопления

Что создает давление воды? Обычно это давление создает водяной столб. Если мы имеем трубу, один конец которой находится на 10 метров выше другого конца, то в нижнем конце мы получим давление равное 1-й атмосфере. От диаметра трубы ничего не зависит. От массы воды на высоком конце тоже ничего не зависит. Можно там железнодорожную цистерну разместить, а давление будет всегда соответствовать разнице уровней воды. Цистерна, кстати, довольно высокая. В полностью заполненной цистерне уровень воды добавляет давления, но по мере вытекания воды из цистерны, давление будет уменьшаться. Вопрос давления и его измерения затронут был мной уже очень давно, но в привязке к водопроводу .

В нашей системе отопления, в любой, тоже есть разница уровней жидкости, а значит есть и давление этой жидкости. В самой нижней точке открытой системы давление будет максимально, в самой верхней, в расширительном бачке, оно будет минимально. Например, котел расположен в подвале. Расширительный бачок расположен на чердаке второго этажа. Таким образом, в полностью заполненной системе отопления высота столба будет равна расстоянию от нижней точки столба до верхней точки расширительного бачка. Осмелюсь предположить, что это примерно 8 метров. Таким образом, наша открытая система отопления работает при давлении 0.8 атмосфер.

В открытой системе отопления давление всегда одно и то же. Лишняя вода не поднимается выше определенного уровня. У нас стоит аварийный слив. В закрытой системе вода не сливается и при расширении мы получаем увеличение давления. Для того, чтобы систему не разорвало этим самым давлением, у нас есть специальный прибор. Называется он мембранный расширительный бак. В нем есть резиновая мембрана. С одной стороны у нее воздух, с другой вода. Вода прибывает в бак и сжимает воздух. Давление воды в системе плавно увеличивается.

А что будет, если воды в расширительный мембранный бак прибудет слишком много? Давление будет расти лавинообразно и систему может разорвать. Чтобы этого не произошло, в системе в обязательном порядке должен быть аварийный клапан, который при некотором безопасном давлении приоткрывается и вода из него вытекает на пол, если вы под этот клапан не подставили ведро.

Закрытая система отопления: различия от открытой.

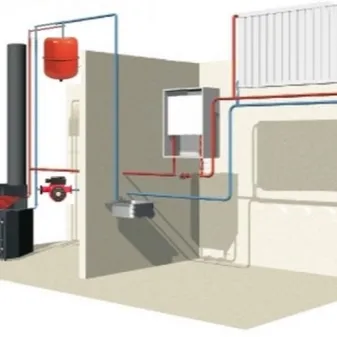

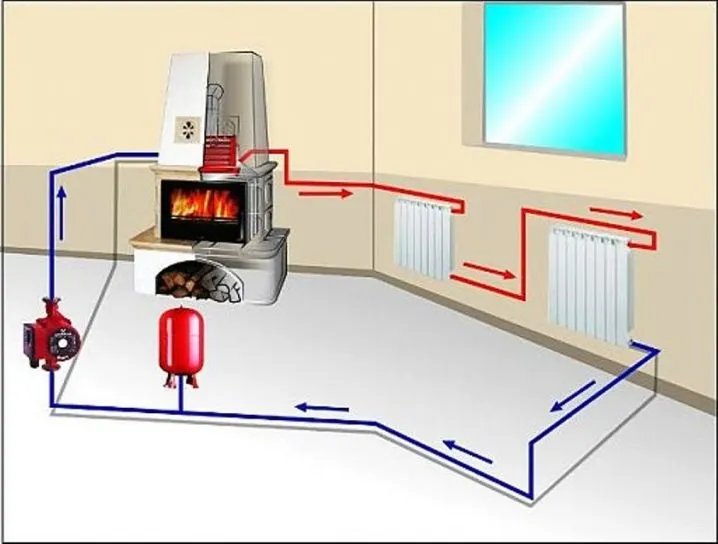

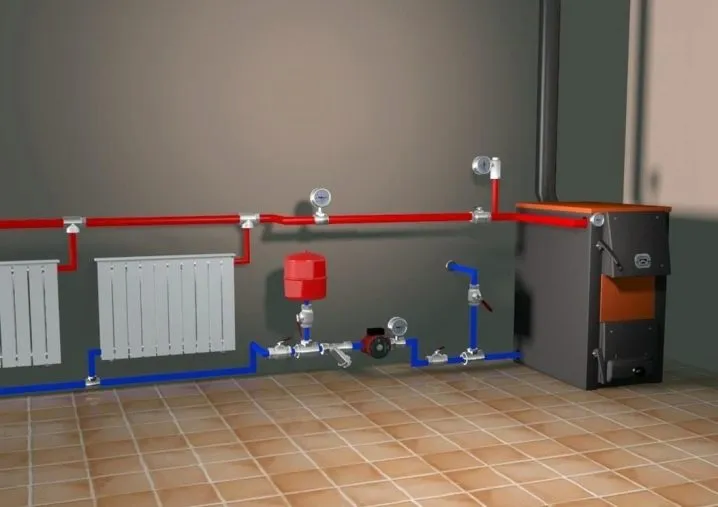

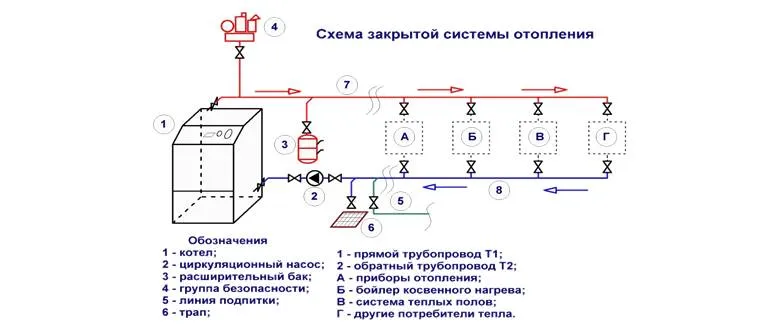

Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

• Котёл для нагрева теплоносителя
• Воздухоотводный клапан

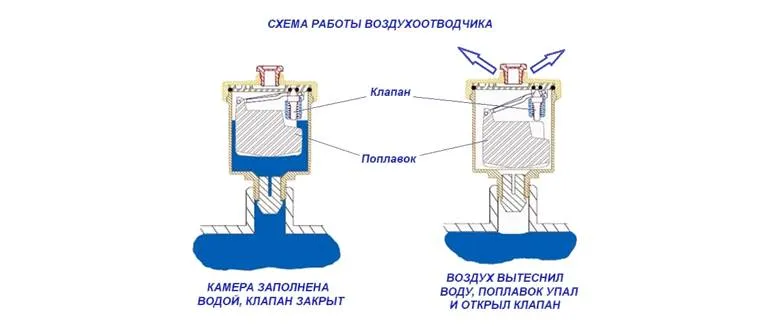

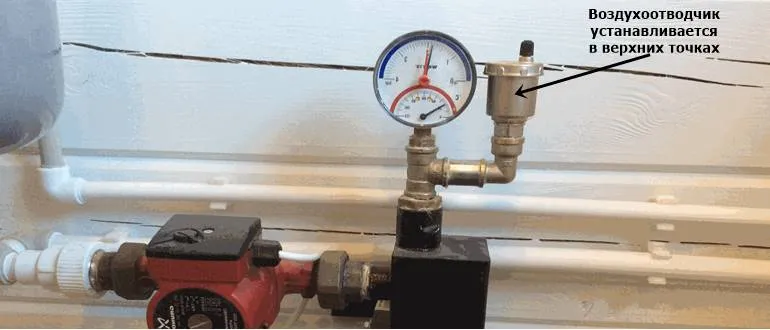

  Схема работы воздухоотводчика

• Термостатический клапан
• Отопительные приборы (батареи, тёплый пол и т.д.)
• Трубы
• Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

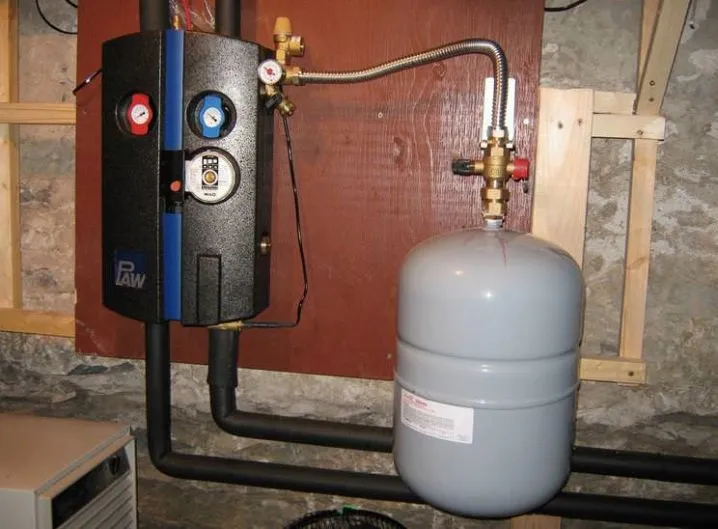

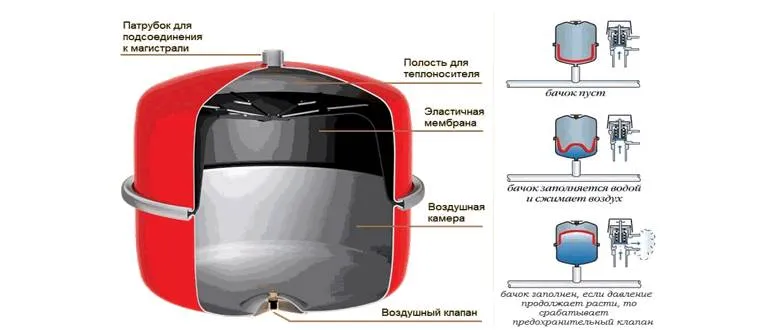

  Расширительный бачок закрытой системы отопления

• Балансировочный клапан
• Вентиль шаровой
• Манометр
• Соединительные элементы

Главное отличие закрытой и открытой системы теплоснабжения состоит в том, что при закрытом типе теплоноситель полностью изолирован от окружающей среды.

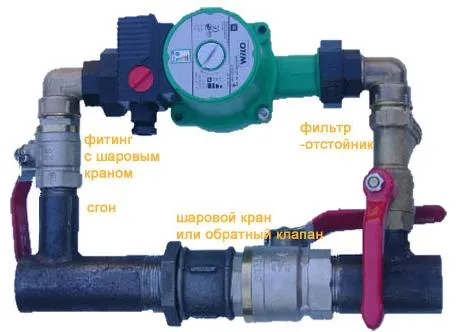

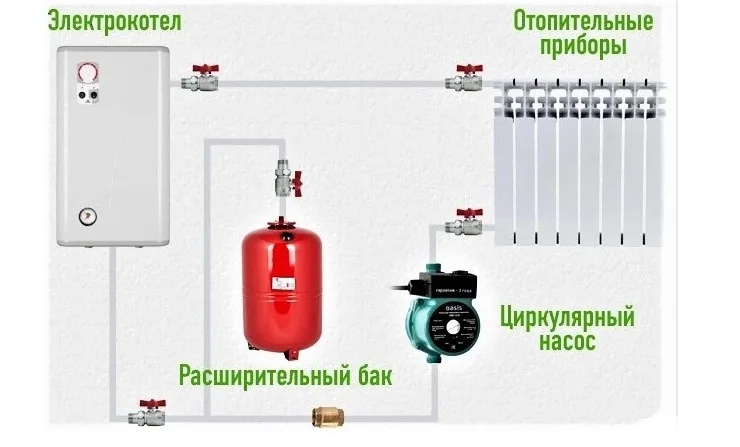

Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Какая система отопления лучше для дома: закрытая или открытая?

Создание неизвестными изобретателями водяной системы отопления, без сомнения гениальное решение, которое использует изменение физических свойств воды при нагревании. Нагретая в котле вода перемещается вверх и создает определенный напор (давление).

Под его действием вода самотеком движется по трубам контура, отдает тепло радиаторам и по «обратке» возвращается в котел. Первая работающая система отопления была, безусловно, открытой.

После появления новых технологий, материалов и оборудования были созданы закрытые схемы отопления, но до сих пор идут споры, какая система отопления закрытая или открытая лучше для обогрева жилищ.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными.

При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно.

Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

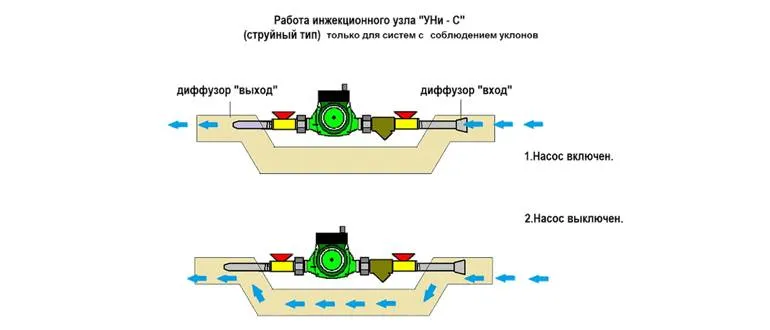

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности.

Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы.

Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра.

Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле.

В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

1. чрезвычайная простота при монтаже и обслуживании;
2. бесшумность работы;
3. энергонезависимость;
4. надежность работы с котлами любых типов;
5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

• испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
• большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
• для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Ввод в эксплуатацию закрытой системы отопления

После завершения монтажа систему нужно заполнить водой и испытать. Первоначальное заполнение системы отопления закрытого типа осуществляется по определенным правилам. В проекте контура отопления должны быть предусмотрены сливные краны, расположенные в самой нижней точке системы и краны для наполнения системы водой.

Последовательность действий при заполнении контура теплоносителем следующая:

• закрываются краны Маевского на радиаторах и сливные краны системы отопления;
• краны у котла на магистрали подачи и обратки (если таковые есть в наличии) должны быть открыты;
• шланг от водопровода подключается к крану заполнения для подачи воды в систему, давление в системе контролируется по манометру и при достижении 1,5 — 2 бар подача холодной воды прекращается;
• удаление воздуха с приборов с помощью крана Маевского до появления воды на выходе крана;
• давление в системе после удаления воздуха из приборов несколько снизится, поэтому снова открывается кран и подается вода в систему, поднимая давление до 1,5 бар, закрывается кран подачи холодной воды и производится удаление воздуха (удаление воздуха должно быть очень тщательным, ведь воздушные пробки в системе отопления нарушают циркуляцию и создают шум в батареях, поэтому операцию повторяют несколько раз);
• после заполнения закрытой системы теплоносителем и полного удаления воздуха запускаем и проверяется система отопления в работе.

Если в процессе заполнения появятся протечки, то процесс заполнения системы нужно остановить и устранить возникшие проблемы. После устранения недостатков работы можно продолжить.

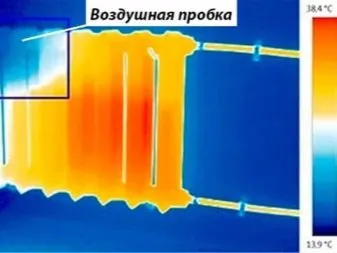

Если после проведения всех вышеописанных операций система работает плохо, некоторые батареи плохо прогреваются, нарушена циркуляция, то это говорит о наличии воздуха в системе.

В таких случаях производится продувка системы отопления, которая заключается в тщательном удалении воздуха. Открывается кран Маевского и удаляется не только воздух, но и некоторое количество воды.

При этом желательно обеспечить повышенное давление, в системе отопления открыв подпитку от водопровода. Обычно повторение процедуры приводит к полному удалению воздушных пузырей из контура.

Для чего нужна подпитка в закрытой системе

Для эффективной работы закрытой системы отопления необходимо, чтобы в ней постоянно сохранялось рабочее давление. Несмотря на то, что система герметична, в ней существуют незаметные на первый взгляд и незначительные утечки.

Вода из системы теряется при удалении воздуха через кран Маевского, просачивается через сальники циркуляционного насоса, через различные стыки контура. Эти потери суммируются и через некоторое время оказывают влияние на работоспособность системы.

Для компенсации этих потерь необходима подпитка закрытой системы отопления из водопроводной магистрали.

Ручная или автоматическая подпитка

Для простых и небольших систем отопления обычно применяется кран с механическим управлением. Он устанавливается в точке наименьшего давления, которая находится перед циркуляционным насосом. В этой точке устанавливается манометр для контроля процесса подпитки.

Для исключения попадания теплоносителя в водопроводную магистраль применяется затворный кран.

В сложных и разветвленных системах осуществляется автоматическая подпитка системы отопления цена клапана подпитки зависит от бренда фирмы изготовителя. Иногда автоматические клапаны подпитки входят в состав оборудования котла. Если подпитка осуществляется от водопровода, в котором давление обычно 3 – 4 бара, то все происходит довольно просто. Заводская настройка клапана – 1,5 бара.

Если давление в системе отопления станет ниже 1,5 бара, то клапан откроется и будет открыт до достижения установленного давления. Если же автоматическая подпитка будет использовать теплоноситель из других источников, то необходим насос, который будет включаться сигналом с клапана и подавать теплоноситель под определенным давлением в отопительную систему.

Автоматическое управление температурным режимом

Как автоматизировать и выбрать оптимальный режим в помещениях дома, особенно при частом отсутствии в квартире или в частном загородном доме.

Очень просто, нужно для системы отопления купить контроллер – устройство позволяющее программировать и контролировать температуру в доме.

Прежде чем покупать контроллер для отопления, нужно убедиться, что котел имеет соответствующий блок управления. Самый лучший вариант – консультация специалистов.

Один из самых оптимальных вариантов автоматизации получается при использовании лучевой (коллекторной) разводки. На гребенке устанавливаются специальные клапаны, которые управляются блоком управления многоканального контроллера. Этот же блок управления выдает сигнал на включение котла.

В каждом помещении устанавливается отдельный термостат, который настроен на определенную температуру.

Многоканальный контроллер системы системы отопления лучевой, обрабатывает данные с термостатов и при понижении температуры в каком либо помещении включает котел и открывает клапан этого помещения на гребенке.

В любом случае котел будет работать до тех пор, пока во всех помещениях температура не достигнет запрограммированной величины.

Нельзя однозначно сказать, какая система обогрева лучше – открытая или закрытая. Применение той или иной системы зависит от многих факторов, например от размеров и этажности дома, его расположения, наличия финансовых ресурсов и региона. Только разумный подход позволит выбрать систему отопления дома, которая обеспечит комфорт и уют в доме при оптимальных затратах на монтаж и эксплуатацию.

В чем отличия и преимущества систем открытого и закрытого типа

Для отопления домов используются системы отопления закрытого и открытого типа. Многие специалисты считают, что закрытая система отопления имеет больше преимуществ, чем открытая отопительная система. Действительно ли это так? Попробуем разобраться.

У системы отопления открытого типа есть много недостатков, о которых мы поговорим позже, но также есть и неоспоримое достоинство — она не зависит от электричества. Если учесть, что стоимость электроэнергии повышается каждый год, а проблемы с подачей электричества в наши дома – далеко не редкость, то это единственное преимущество открытой отопительной системы может нивелировать все ее недостатки.

Поэтому нет ничего удивительного, что, несмотря на достоинства закрытых систем, во многих домах все еще устанавливаются простые и не затратные открытые системы отопления. Но, конечно, минусов у данного способа обогрева помещения очень много.

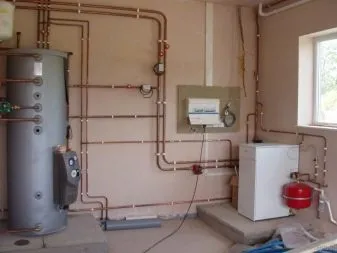

Отопление в доме

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.
• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

  Воздухоотводчик в закрытой и открытой системе отопления

Помимо этого стоит придерживаться ряда правил монтажа и запуска закрытой системы:

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

Создание собственными руками

Выполнение системы закрытого типа является очень трудоемким и сложным процессом с множеством тонкостей. Требуется наличие практических знаний и достаточного опыта, чтобы система эффективно функционировала. Желательно доверить выполнение процедуры профессионалам. При любительском способе монтажа постоянно возникают проблемы и трудности, которые впоследствии скажутся на работе схемы.

Источники

• https://ribler.ru/otoplenie/otkrytaya-i-zakrytaya-sistema-otopleniya-raznica/
• https://eco-kotly.ru/kakaa-sistema-otoplenia-lucse-otkrytaa-ili-zakrytaa-cto-eto-takoe-raznica/
• https://gidpotrubam.ru/otoplenie/zakrytaya-sistema-otopitelnaya
• https://vsedlyastroiki.ru/ru/otoplenie-goryachee-vodosnabzhenie/zakryitaya-i-otkryitaya-sistemyi-otopleniya-kakaya-luchshe/
• https://mastack.ru/utilities/heating/otkrytaya-sistema-otopleniya-i-zakrytaya-chto-luchshe-i-chto-vybrat.html
• https://kaminguru.com/sistema-otoplenija/raznica-mezhdu-sistemami-otoplenija.html
• https://belkin-labs.ru/articles/200/
• http://SpetsOtoplenie.ru/sistemy-otopleniya/varianty-ustrojstva-sistem-otopleniya/kakaya-sistema-otopleniya-luchshe-dlya-doma-zakrytaya-ili-otkrytaya.html
• https://stroy-podskazka.ru/otoplenie/podbor-sistemy/
• http://teplosten24.ru/kakaya-sistema-otopleniya-luchshe-otkrytaya-ili-zakrytaya.html
• https://kvotoplenie.ru/kakaja-sistema-otoplenija-luchshe-otkrytogo-ili-zakrytogo-tipa.html
• https://msklimat.ru/otkrytaya-ili-zakrytaya-sistema-otopleniya.html
• https://www.tproekt.com/chto-takoe-zakrytaya-sistema-otopleniya/

[свернуть]

Можно ли использовать насос в открытой системе отопления?

Да, можно использовать насос в открытой системе отопления. Однако, перед установкой насоса необходимо убедиться, что он соответствует требованиям системы отопления и не вызовет проблем с ее работой.

Открытая система отопления представляет собой систему, в которой вода циркулирует внутри системы с постоянным контактом с воздухом. Насосы используются для ускорения циркуляции воды в системе и увеличения скорости потока воды через отопительные приборы.

При использовании насоса в открытой системе отопления необходимо учитывать следующие факторы:

1. Работа насоса может привести к возникновению пузырьков воздуха в системе, что может привести к уменьшению эффективности отопления. Поэтому насос должен быть правильно установлен и настроен, чтобы избежать образования пузырьков воздуха.

2. Насос должен быть выбран в соответствии с потребностями системы отопления и ее параметрами, такими как диаметр трубопроводов, скорость потока воды и давление в системе.

3. Насос должен быть совместим с материалами трубопроводов и отопительных приборов, чтобы избежать коррозии и других проблем.

4. Насос должен быть правильно подключен к системе, чтобы избежать утечек и других проблем.

В целом, использование насоса в открытой системе отопления возможно, но необходимо учитывать требования системы и правильно выбрать и установить насос.
