Стоимость электроэнергии в России неустанно возрастает, как, например, в Иркутской области, где цена за киловатт выросла втрое за последние пять лет (с 0,38 до 1,11 рубля за кВт). Это побуждает владельцев частных домов активно искать альтернативные источники энергии. Если уместно, можно обратиться к сайтам, предоставляющим информацию о возможных источниках энергии для домашних нужд.

1. Как сделать солнечные панели
2. Принцип работы
3. Экономика получения энергии из солнца у себя дома
4. Изготовление и сборка корпуса для панелей
5. Сборка основных элементов
6. Окончательная сборка системы
7. Несколько важных правил
8. Изготовление теплового насоса
9. Принцип работы и типология
10. Важно знать
11. Экономика получения такой энергии
12. Как сделать ветрогенератор
13. Принцип работы
14. Классификация ветрогенераторов
15. Создание ветрового колеса
16. Изготовление мачты
17. Манипуляции с автомобильным генератором
18. Шаг №4: завершение сборки конструкции
19. Заключение

Как сделать солнечные панели

В некоторых европейских странах с помощью солнечных панелей обеспечивается электроэнергия для небольших населенных пунктов.

Принцип работы

Принцип работы данного источника энергии основан на способности фотоэлементов преобразовывать энергию солнечного света в электрическую. Такие устройства состоят из:

• Солнечных панелей. Представляют собой комплекс элементов, преобразующих поток электронов из поступающего солнечного света.
• Аккумуляторов. Обычно устанавливается несколько батарей, особенно если речь идёт о большом доме. В процессе эксплуатации можно добавить дополнительных аккумуляторов.
• Контроллеров. Такие устройства используются для обеспечения оптимальной зарядки аккумуляторов. Их функция заключается в предотвращении перегрева батарей в результате перезарядки.
• Инверторов. Предназначение этих приборов заключается в преобразовании электрического тока. АКБ генерируют ток с низким напряжением, поэтому возникает необходимость в его преобразовании с помощью инверторов. Для частного использования достаточно мощности 3-5 кВт.

В батареях, предназначенных для использования в частных домах, применяются кремниевые фотоэлементы. Существует две разновидности данных элементов:

• Поли-кристаллические. Весьма хрупкие, требуют максимально бережного обращения. Характеризуются низким КПД (10-15%), небольшим эксплуатационным периодом (до 20 лет). Единственное достоинство – дешевизна.

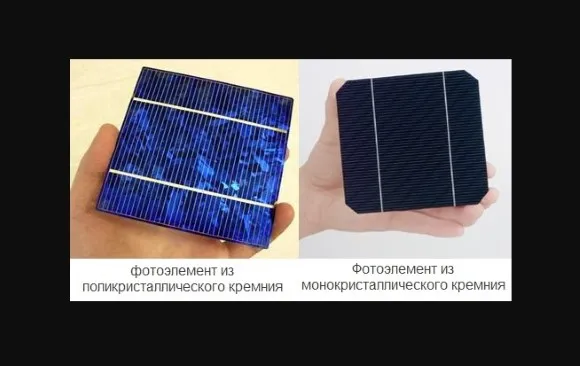

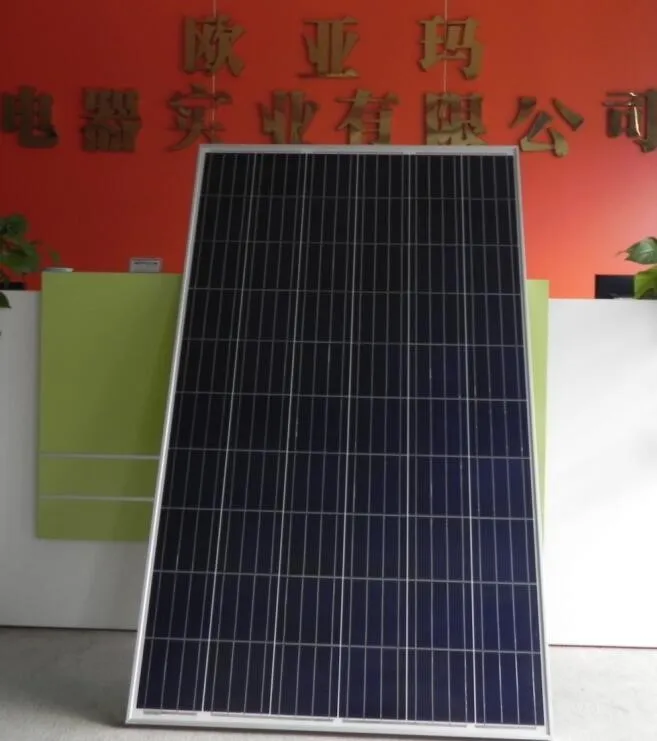

Наглядное отличие разновидностей фотоэлементов

• Моно-кристаллические. Характеризуются надежностью, прочностью, продолжительным сроком службы (при правильной эксплуатации до 50 лет) и высоким КПД (25-30%). Единственный недостаток – относительно высокая стоимость.

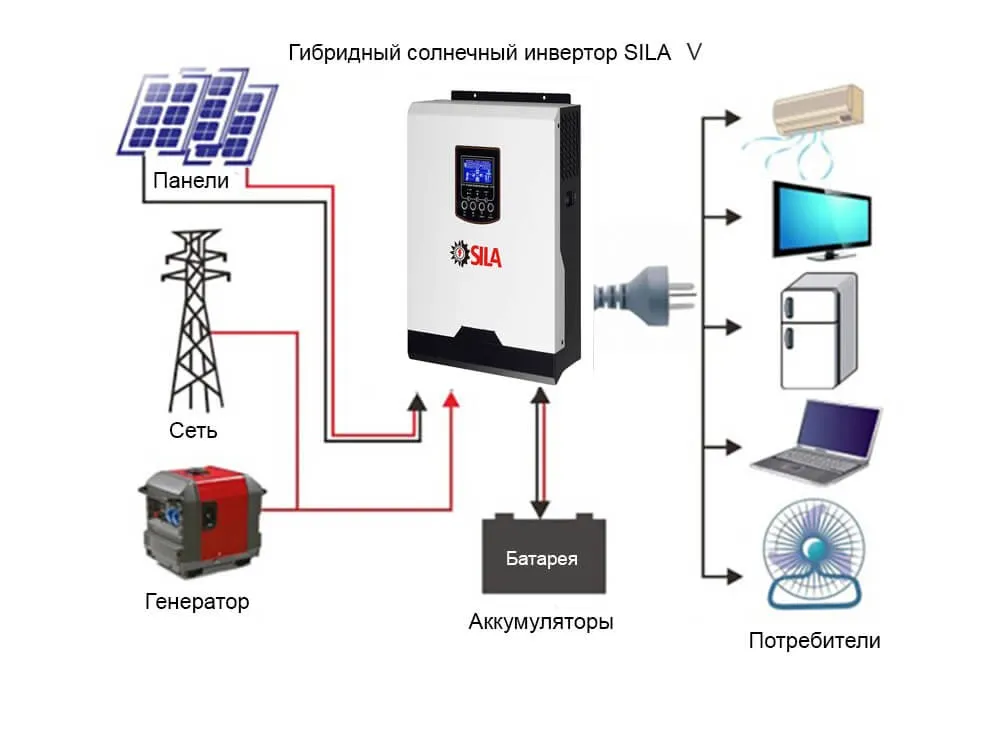

Схема работы солнечных панелей

Экономика получения энергии из солнца у себя дома

В большинстве регионов Российской Федерации (кроме Ленинградской области и ещё некоторых субъектов на северо-западе) количество солнечных дней преобладает над пасмурными. Поэтому использование солнечной энергии в таких регионах рационально. При затратах на оборудование среднестатистического частного дома (80 кв.м.) в 100 т.р. они окупаются за 1-2 года.

Отличительная особенность таких источников энергии заключается в том, что они не способны выдавать высокого напряжения. В среднем (зависит от конкретной модели) одна солнечная батарея выдаёт напряжение 18-21 В. Такого тока хватает для подзарядки аккумулятора на 12 вольт. Инвертор, АКБ и контроллер необходимо приобретать готовыми, ибо это довольно сложные с технической точки зрения приборы. Солнечные панели можно изготовить самостоятельно. Как сделать такой альтернативный источник энергии своими руками мы расскажем далее.

Изготовление и сборка корпуса для панелей

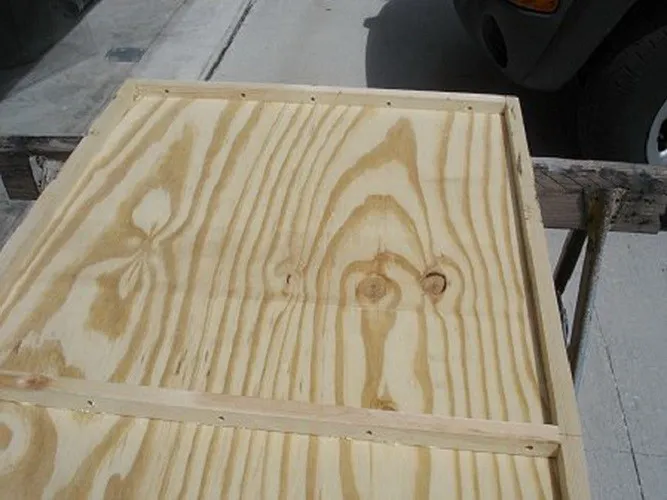

Примерно так должен выглядеть корпус

Для создания корпуса солнечной панели понадобятся следующие материалы:

• Бруски (размер произвольный, оптимальный 25х25 мм).
• Фанера (или подобный листовой материал, например, OSB).
• Оргстекло.
• Силикон.
• ДВП.

Из фанеры с помощью электролобзика (можно использовать ножовку, но лобзиком быстрее) вырезается днище корпуса. Размер выбирается, исходя из количества фотоэлементов и площади крыши.

Из брусков изготавливается рамка, в которую вставляются листы фанеры. По всему периметру конструкции с шагом 20-25 см сверлятся отверстия диаметром примерно 1 см. Они нужны для предотвращения перегрева конструкции при эксплуатации.

Сборка основных элементов

Из ДВП вырезается подложка по размеру корпуса, изготовленного ранее. После нарезки на листовом материале делаются вентиляционные отверстия с шагом 5-7 см. В конце корпус обрабатывается антисептиком (или специализированной пропиткой для дерева) и покрывается краской в два слоя. Такая мера нужна для предотвращения гниения древесины в результате постоянного воздействия ультрафиолетовых лучей и атмосферных осадков.

Фотоэлементы выкладываются на подложку из ДВП и производится распайка этих элементов последовательным соединением. Отдельные элементы соединяются в ряды, а затем несколько рядов объединяются в единую систему.

После спайки фотоэлементы необходимо перевернуть на другую сторону и зафиксировать силиконом. Затем с помощью мультиметра проверяется величина выходного напряжения. Оптимальное значение: 18-20 В.

Фотоэлементы в сборе

Следующий этап – тестирование. Собранные батареи подключаются на несколько дней. За этот промежуток проверяется их работоспособность. Убедившись в исправности системы, производится герметизация стыков.

Окончательная сборка системы

Первым делом все провода выводятся наружу, чтобы их можно было подключить к приборам. Из оргстекла (можно использовать обычный стеклорез) вырезается крышка. Она закрепляется к краям корпуса саморезами по металлу (у них шляпка больше, что обеспечивает большую прочность конструкции).

Солнечные элементы можно заменить на цепь из диодов типа Д223Б. Солнечная панель, с 36-ю такими диодами обеспечит напряжение около 12В. Перед сборкой конструкции необходимо удалить краску с диодов, замочив их в ацетоне. Далее размещается на пластиковой панели и производится распайка. Собранная конструкция помещается в прозрачный кожух, стыки обрабатываются герметиком.

Если мансардные перекрытия достаточно прочные, можно целиком покрыть крышу солнечными панелями.

Несколько важных правил

Чтобы обеспечить работоспособность изготовленной системы, учитывайте следующие параметры:

• Солнечные батареи нельзя располагать в тени (от деревьев или построек), в противном случае она не будет оптимально функционировать. Учитывайте это при составлении чертежа.
• Для обеспечения максимального КПД установки, фотоэлементы должны быть направлены в сторону солнца. Исходя из этого, в северном полушарии батареи необходимо направлять на юг, в южном полушарии на север.
• Панель желательно размещать под углом, равным географической широте. В таком случае солнечные лучи будут попадать на панели под оптимальным углом.
• Все элементы конструкции необходимо периодически чистить.

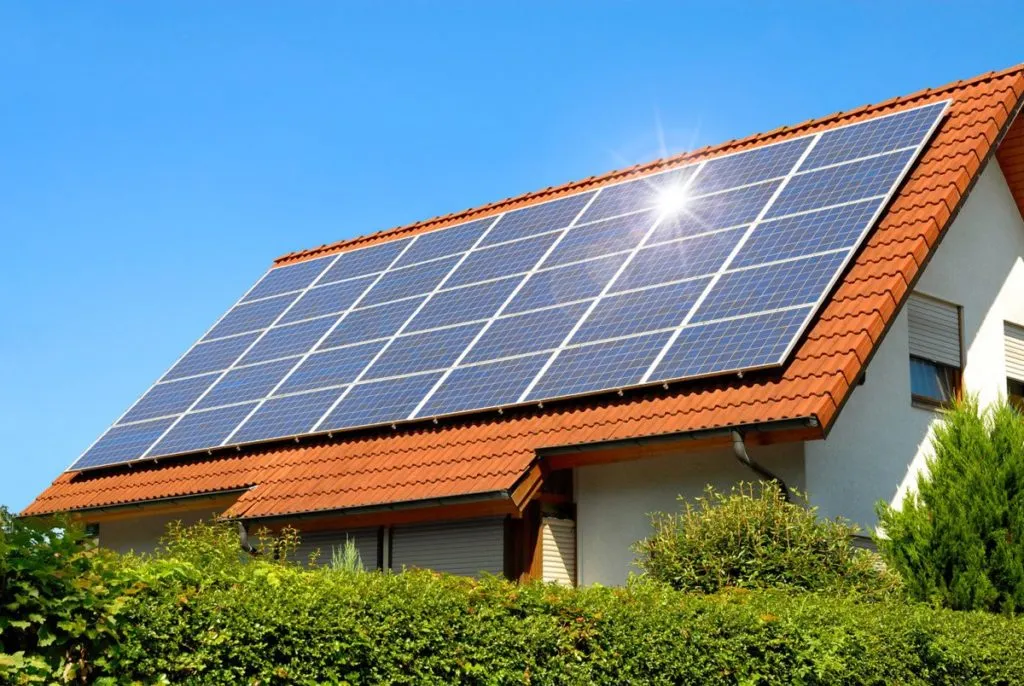

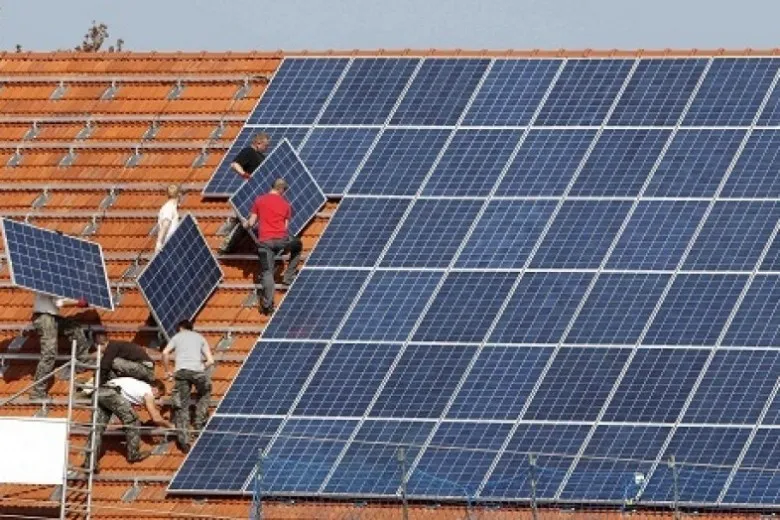

Оптимальное размещение пластин – на скатной крыше дома

Изготовление теплового насоса

Тепловые насосы обеспечивают отопление и горячую воду, используя грунт, воду и даже воздух.

Принцип работы и типология

Насосам необходимо электричество, следовательно, их нужно использовать в сочетании с другим источником энергии. Работают они на веществах вроде фреона. Их специфика заключается в закипании только при низких температурах. В газообразном состоянии, вещество начинает выдавать тепло. Установка состоит из трех частей: внутренний контур, внешний контур и контур насоса.

Внешний в основном закапывают в землю или опускают на дно водоема. Под воздействием внешних факторов циркулирующий фреон начинается нагреваться. Высокое давление насоса внешнего контура, превращает его в газообразное состояние. В итоге температура достигает 70С°.

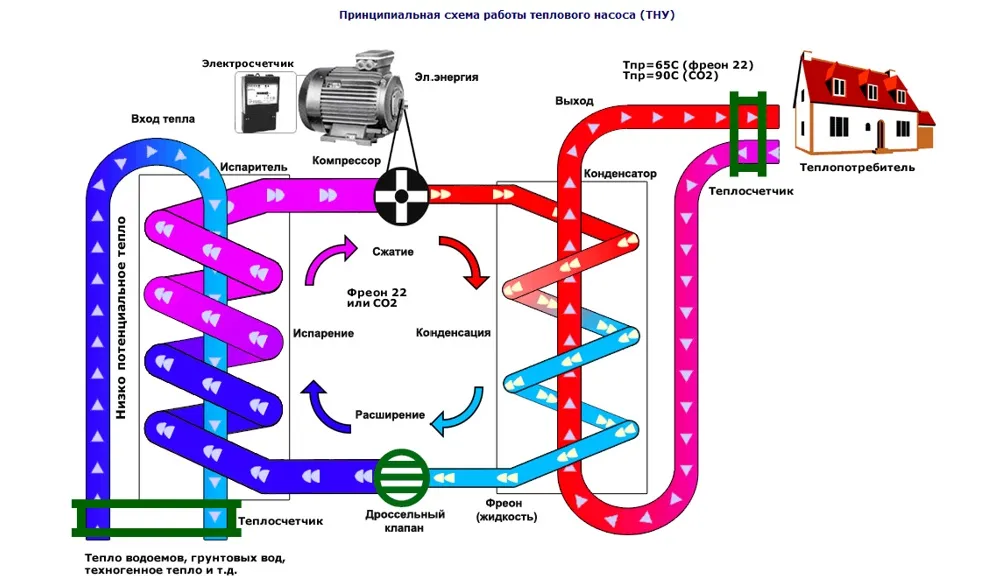

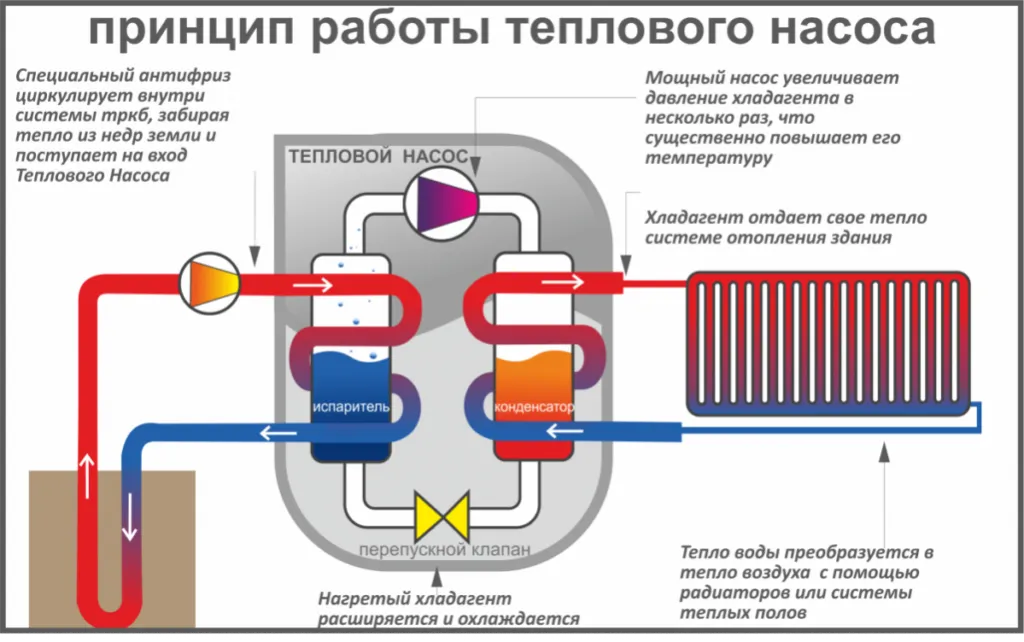

Схема, наглядно объясняющая принцип работы теплового насоса.

Внутренний выполняет функцию распределителя, он разносит тепло, разогретое в насосе, по всему участку. Коллектор можно установить в любом удобном положении, как горизонтально, так и вертикально (иногда размеры участка не позволяют установить горизонтально).

Контур насоса опускают, в скважины на глубину 1-1,5 метра, предварительно пробурлив. Если же дом расположен подле озера, то прокладка теплообменника проходит в воде.  Отлично подойдет компрессор от кондиционера. 120 л бак будет конденсатором. В бак устанавливается медный змеевик, он нужен для того, чтобы по нему циркулировал фреон. Важно чтобы стенки змеевика были толстыми не менее 1мм. Если проигнорировать данный параметр, то труба при намотке может подвергнуться деформации.

Благодаря такой конструкции, вода начинает прогреваться. Пластиковая бочка объемом в 130-140 литров подойдет для испарителя. В неё монтируется еще один змеевик, а соединять первый и второй бак будет компрессор.

ПВХ труба послужит патрубком испарителя. Он выполняет функцию регулировки жидкости. Испаритель погружают в водоём. Вода непосредственно начинает обтекать его и происходит реакция – испарение фреона. В конденсаторе образуется газ и подает тепло воде, в которой находится змеевик. Помещение начинает греться за счет циркуляции теплоносителя.

Важно знать

Чтобы добиться максимального КПД от используемого прибора, учитывайте эти простые правила:

• Не обращайте внимания на температуру воды в источнике, главное ее стабильное присутствие.
• Точные термодинамические расчеты являются гарантией, что система будет продуктивно работать
• Правильная проектировка и грамотный монтаж насоса, избавят от многих проблем и обеспечат его стабильную работу.
• Мощность является самым важным показателем отопительной конструкции. Исходя из этого, чем дороже составляющие части отопительной системы, тем выше мощность.

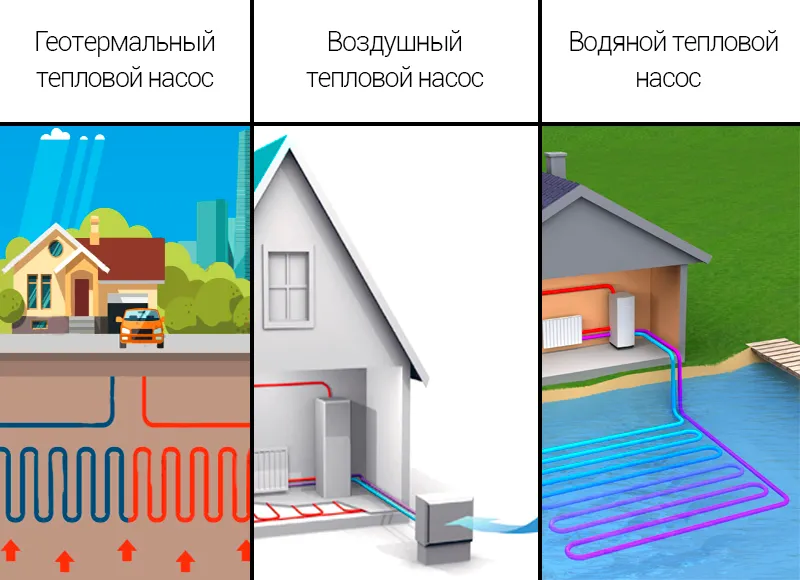

Типы тепловых насосов.

Идеальным условием считается любой водоем, расположенный на участке. Вариант насоса с использование воды, заметно сократит работы на земле. Эксплуатация насоса с использованием тепла земли, напротив, подразумевает немало земляных работ.

Экономика получения такой энергии

Главное отличие теплового насоса, от иных генераторов состоит в том, что до 70% энергии добывается из окружающей среды. Такая добыча энергии считается экологически чистой. Теперь рассмотрим вопрос об экономичности, сделать расчеты очень легко. Для начала посчитаем цену за 1кВт тепла, в определенном регионе.

Вот данные для расчета:

• Сухие поленья — 4,000 кВт/кг.
• Влажные поленья — 3,100 кВт/кг.
• Антрацит — 5,900 кВт/кг.
• Уголь- 3,050 кВт/кг.
• Топливо- 11,900 кВт/кг.
• Мазут — 11,000 кВт/кг.
• Газ (природный) — 11,000 кВт/м3.
• Газ (сжиженный)- 22,800 кВт/м3.

Собственно после подсчетов, надо принять существенное решение по эксплуатированию того или иного источника тепла.

Как сделать ветрогенератор

Прародителем таких устройств являются ветряные мельницы, которыми пользовались сотни лет назад. Они позволяют круглый год получать электроэнергию в любых количествах (в зависимости от мощности генератора и погодных условий).

Принцип работы

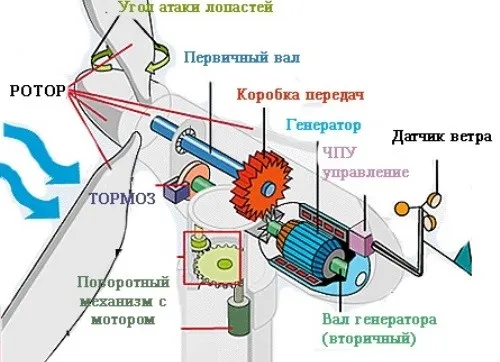

Стандартная схема работы ветрогенератора.

Ветрогенератор преобразовывает механическую энергию (получаемую за счет вращения генератора) в электроэнергию. На таком принципе основана работа, к примеру, ГЭС (только вместо ветра используется течение). Любой ветрогенератор состоит из:

• Лопастей, вращающихся элементов, приводящих ротор в движение.
• Генератора, вырабатывающего переменный ток.
• Аккумуляторных батарей, служащих средством накопления и оптимизации вырабатываемой электроэнергии.
• Контролера, призванного перерабатывать переменный ток в постоянный.
• Инвертора, преобразовывающего постоянный ток в переменный, благодаря которому функционируют бытовые приборы.
• Мачты, позволяющей поднимать лопасти на необходимую высоту.

Максимальная мощность системы зависит в большей степени от общей площади лопастей. Использование ветрогенераторов рентабельно только для регионов со среднегодовой скоростью ветра от 6 м/сек. Такие показатели имеют всего несколько субъектов РФ.

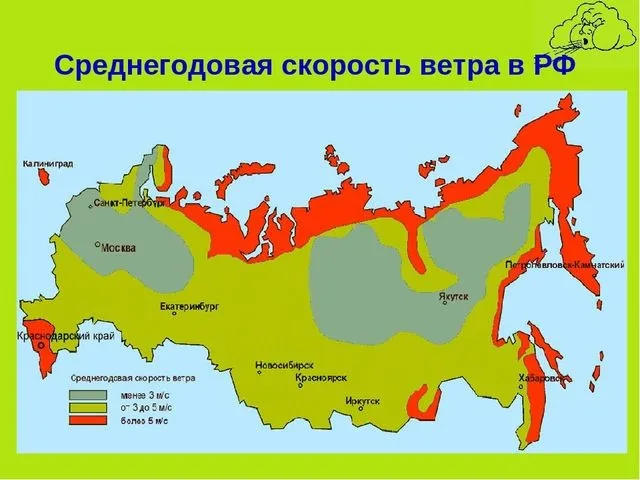

Среднегодовая скорость ветра в разных регионах РФ

Классификация ветрогенераторов

Существует несколько классификаций данных устройств:

• По расположению оси: горизонтальные и вертикальные. Первые позволяют совершать автоматизированный поворот в целях поиск ветра. Вертикальные размещаются на земле, имеют меньший КПД, но более просты в обслуживании.
• По количеству лопастей: одно-, двух-, трех- и многолопастные. Последняя разновидность предназначена для регионов с низкой среднегодовой скоростью ветра. Требует использование специального редуктора, что повышает себестоимость системы. Поэтому многолопастные ветрогенераторы применяются довольно редко.
• По материалу, из которого изготовлены лопасти: парусные и жесткие. Первые более просты в изготовлении, при этом требуют регулярной замены в связи с низкой прочностью. Жесткие лопасти дороже, сложнее в изготовлении, но более долговечны.
• По шагу винта: корректируемые и фиксируемые. Первый тип позволяет увеличить диапазон рабочих скоростей, имеет больший вес и крайне сложен в изготовлении. Фиксируемые генераторы проще и практичнее, поэтому они более популярны.

Далее мы рассмотрим, как сделать тихоходный ветрогенератор из использованного автомобильного генератора.

Создание ветрового колеса

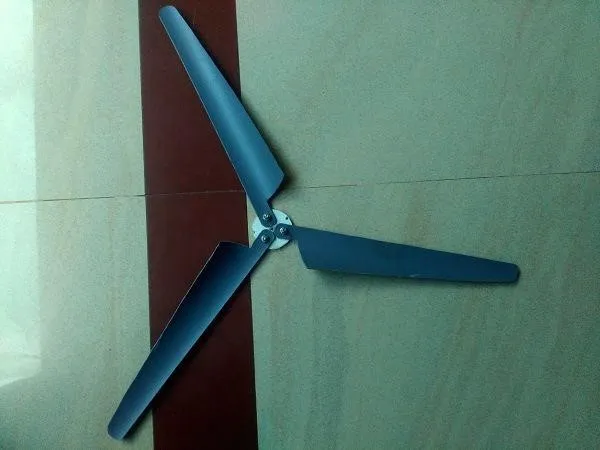

Вариант изготовления лопастей из пластика.

Лопасти являются важнейшей частью ветронератора, так как они определяют работоспособность остальных элементов. Изготовить лопасти можно из подручных материалов: ткань, дерево, пластик, поликарбонат, металл и т.д.

Мы рассмотрим технологию изготовления из обычной канализационной ПВХ трубы. В пользу такого материала говорит его устойчивость к влаге, низкая стоимость и простота в обработке. Для изготовления лопастей делаем следующее:

1. Определяем необходимую длину лопасти. Оптимальный вариант – в 5 раз больше диаметра имеющейся трубы.
2. Распиливаем ножовкой по металлу или лобзиком трубу вдоль на 4 части. Одна из них в дальнейшем будет использована в качестве шаблона.
3. Обрабатываем края наждачной бумагой, убирая появившиеся в ходе резки заусеницы.
4. Закрепляем обработанные лопасти и генератора на алюминиевом диске.

Желательно использовать ПВХ трубу толщиной от 4 см – в таком случае лопасти будут выдерживать сильные порывы ветра. Не делайте лопасти слишком длинными – они менее прочными. Если требуется обеспечить электроснабжение для большого дома, лучше увеличить количество элементов, а не их размеры.

Изготовление мачты

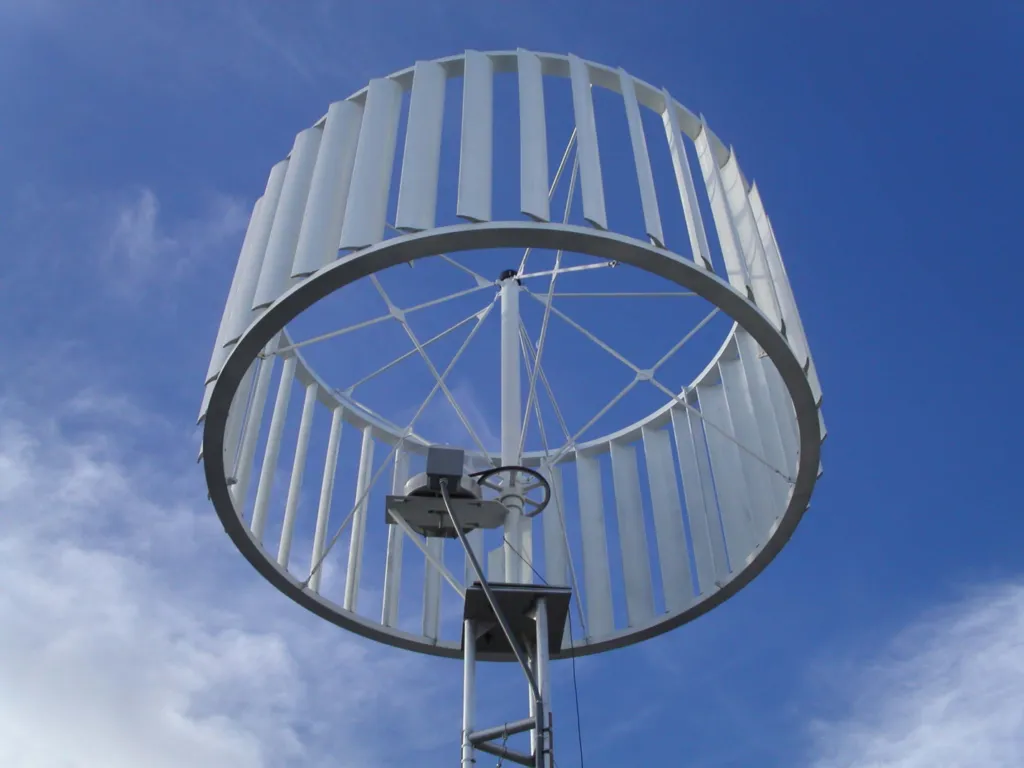

Профессиональный ветрогенератор.

Как и в случае с лопастями, мачту можно изготовить из подручных средств. Мы рекомендуем воспользоваться стальной трубой диаметром не менее 15 см – такой материал достаточно прочен и прост в обработке. Минимальная длина мачты – 7 м.

Если на участке много построек или деревьев, то рекомендуется поднять колесо на 1-1,5 метра. В противном случае не будет обеспечено равномерное движение воздушных потоков. Фиксирующие колышки и мачту необходимо залить бетоном – это обеспечит их надежную фиксацию. В раствор обязательно добавлять арматуру (или другие ненужные металлические элементы).

Манипуляции с автомобильным генератором

Делаем следующее:

1. Просверливаем отверстия в генераторе, позволяющие зафиксировать магниты в полюсах ротора.
2. Устанавливаем магниты, чередуя полюса (плюс – минус – плюс и т.д.). Образовавшиеся пустоты заполняем эпоксидной смолой или подобным материалом. Ротор оборачиваем бумагой.
3. Перематываем катушку по трехфазной схеме, не меняя направление витков.

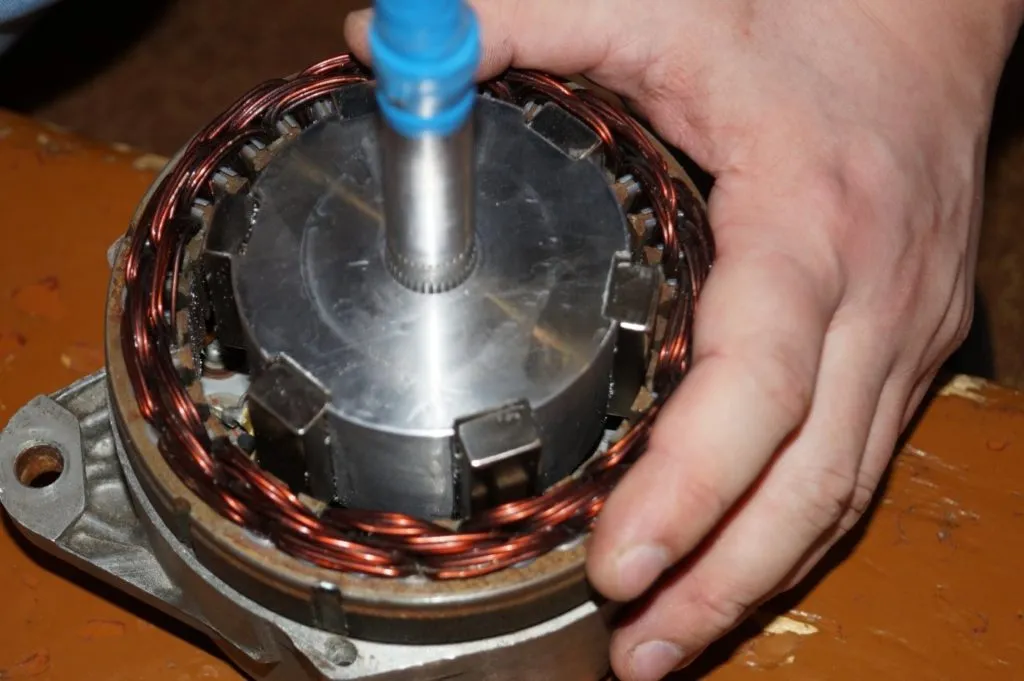

Подойдет генератор от любого автомобиля.

По завершению работ тестируем генератор. Оптимальный показатель: напряжение 25-30В при 300 об/мин. Если мощность получилась меньше, добавляем витков на катушке.

Шаг №4: завершение сборки конструкции

Поворотная ось генератора изготавливается из металлической трубы с двумя подшипниками, а хвостовая часть из оцинковки (минимальная толщина – 1,2 мм). Также создается рама, позволяющая закрепить генератор к мачте. Лучше использовать профильную трубу.

Важно: расстояние между мачтой и лопастью должно быть не менее 25 см.

Для обеспечения работоспособности системы дополнительно приобретается и устанавливается контроллер, инвертор и АКБ. Ёмкость батарей высчитывается исходя из мощности генератора, которая зависит от трёх факторов: габариты колеса, количество лопастей и среднегодовая скорость ветра.

Заключение

Задумались, какой метод альтернативного электроснабжения выбрать? Если вы живете в регионе с большим количеством ясных дней, оптимально воспользоваться солнечными батареями. Для субъектов со среднегодовой скоростью ветра от 6 м/сек рационально соорудить ветрогенератор. Тепловой насос мы посоветуем тем, у кого есть хотя бы минимальные инженерские навыки, так как подобное устройство сложно в изготовлении и обслуживании.
