Изготовление дренажного колодца своими руками — схема, устройство и монтаж

Устройство дренажного колодца на участке

Содержание статьи:

1. Разновидности технических колодцев
2. Основные принципы обустройства дренажа на участке
3. Для чего нужны дренажные колодцы
4. Виды дренажных колодцев
5. Материалы изготовления дренажных колодцев
6. Как смонтировать дренажную систему
7. Где расположить дренажный колодец
8. Как построить дренажный колодец
9. Каким должен быть насос для откачки дренажных вод
10. Заключение

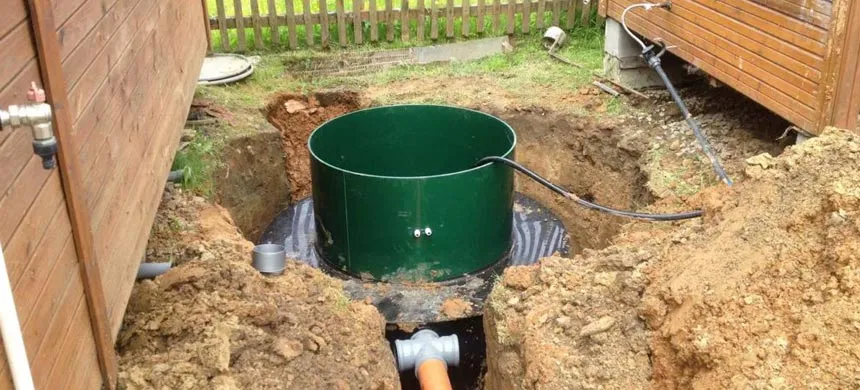

Дренажный колодец представляет собой инженерное сооружение, призванное отводить воду с участка в глубинные почвенные слои, способствуя их поглощению. На территории частного дома может быть установлено несколько разновидностей дренажных колодцев, каждый из которых спроектирован для выполнения определенных функций.

Разновидности технических колодцев

Практически на каждом участке с домом коттеджного типа, если он не подключен к централизованной канализационной магистрали, размещают технические колодцы. В зависимости от конструктивного решения и назначения их делят на следующие типы.

Смотровой колодец

Обычно смотровые колодцы размещают в местах разветвлений, поворотов подземных трубопроводов, на прямолинейных участках большой протяженности водопроводных и канализационных систем. Данная разновидность колодезных сооружений выполняется из полимерных материалов, оснащена закрытым дном и имеет верхнюю крышку. Их конструктивное исполнение позволяет производить осмотр ревизий, обратных клапанов, запорно-регулирующей арматуры, фасонных элементов (угловые отводы, тройники, крестовины), соединяющих участки подземных труб.

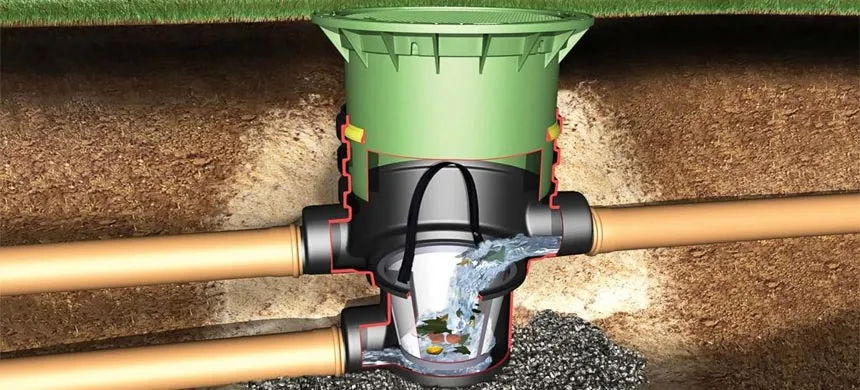

Ревизионный колодец

Назначение колодцев ревизионного типа — создать приемлемые условия для прочистки подземных трубопроводов. Их устанавливают в дренажные и канализационные системы, при первом варианте они не имеют дна. Открыв крышку ревизионного колодца, можно легко проникнуть далеко внутрь дренажного трубопровода напорным рукавом, подающим сильный поток очистительных водных струй. Если колодезное сооружение размещают на участках обычной или ливневой канализации, попасть внутрь труб можно через специальную ревизию со съемной крышкой, которая установлена в разрыв внутреннего трубопровода.

Как и смотровые, ревизионные колодцы обычно выполняют из отрезов полимерных гофрированных (с ребрами жесткости) труб больших диаметров.

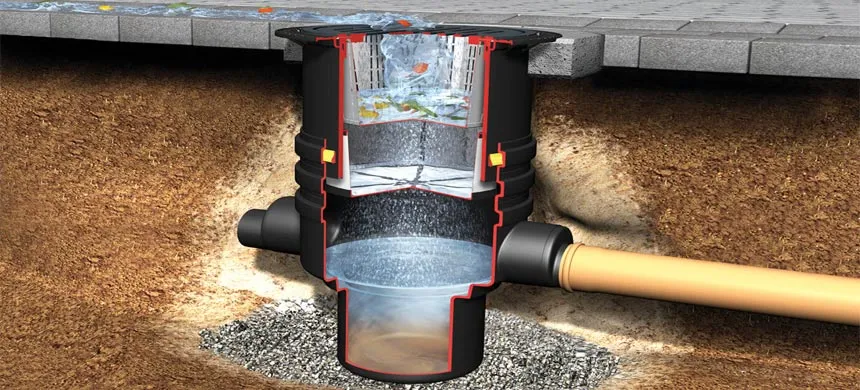

Приемный колодец

Приемный колодец для дренажа размещают в системах ливневой канализации в случаях, если отсутствует возможность отвода дождевых вод за территорию участка. В него направляют воды из подземных трубопроводных и поверхностных лотковых систем для утилизации в грунт. Колодезное сооружение может быть выполнено из отрезка гофрированной трубы большого диаметра или бетонных колец.

Поглотительный колодец

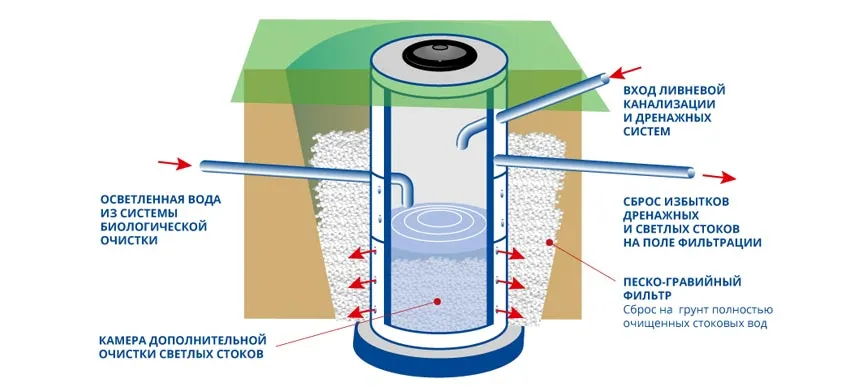

Инженерные сооружения данного типа предназначены для отвода и фильтрации очищенных сточных вод. В этом случае на дно колодца помещают засыпку из крупнозернистого песка, гравия или щебня. Основной материал для изготовления поглотительных (фильтрующих) колодезных сооружений — бетонные кольца.

Накопительный колодец

Это полностью закрытые и герметичные подземные резервуары, выполненные из полимерных материалов, бетонных колец с днищем. В них собирают дождевые, очищенные после септика и транспортируемые из ливневой канализации воды, которые в дальнейшем используют для полива или в иных бытовых целях.

Некоторые дренажные колодцы без дна выполняют роль накопительных из-за размещения их на глинистых водоупорах. Их используют для частичной фильтрации в грунт и сбора вод из септиков, ливневой канализации, дренажных систем. При определенном уровне накопления воды погруженный в колодец электронасос автоматически включается и выводит ее излишки по напорному рукаву за территорию участка.

Основные принципы обустройства дренажа на участке

Структура почв на различных участках существенно отличается. Больше других грунтов впитыванию осадков препятствуют пласты из водонепроницаемой глины (глинистый водоупор), глубина расположения которых может быть любой.

Если расстояние глинистой прослойки до поверхности земли невелико, выпадающие осадки не впитываются в грунт, а собираются на поверхности глин в виде небольших озер, получивших название грунтовые воды. Почвенная вода в первую очередь подтапливает фундаменты зданий, приводит к заболачиванию участков и соответственно вымиранию на нем огородных и садовых растений, порче газонов.

Поэтому около фундамента зданий и (или) на территории участка часто устраивают дренажные системы. Они работают по принципу сбора грунтовых вод в водоотводные каналы, которые под уклоном прокладывают к водосборным объектам. Воду сбрасывают в канавы и водоемы за границами участков или размещенные на их территории фильтрационные поля, сооружения колодезного типа.

Основные виды дренажных систем на участках с индивидуальными домами:

Пристенная. Прокладывается непосредственно около стен фундамента с учетом расположения ревизионно-смотровых колодцев на высоте не ниже подошвы фундамента. Применяется при малой глубине залегания глинистых водоупоров.

Кольцевая. Устраивается на расстоянии в 5 — 8 м от фундамента одного или нескольких зданий в песчаных грунтах. Служит для предотвращения подтопления зданий в случаях возникновения экстренных ситуаций — длительных ливневых осадков, весенних паводков.

Систематическая. Дренажные системы систематического типа применяют для осушения больших площадей. Для этого по всей территории выкапывают ряд параллельных дренажных траншей, которые отводят за границы участка или в центральный коллекторный водосборный канал. Последний также направляют за частную территорию или в инженерное сооружение для почвенного дренажа.

Для чего нужны дренажные колодцы

Основные функции, которые выполняют дренажные колодцы на индивидуальных участках, можно свести к следующему перечню:

• Осуществляют отвод излишка ливневых вод в почву.
• Служат для утилизации и дополнительный очистки канализационных вод после прохождения стоков через септики.
• Собирают и направляют в нижние почвенные слои грунтовые воды, поступающие из дренажных систем.
• Накапливают любые излишки воды на участке для использования их в хозяйственных целях или отвода при помощи электрического насоса за границы частной территории.

Виды дренажных колодцев

Если рассматривать в целом дренажный колодец устройство схема его монтажа напрямую связаны с инженерной системой, в которой он находит применение. То же можно сказать и о применяемых при его устройстве материалах.

Для дренажных систем

В дренажных системах колодцы могут выполнять различные функции. Их размещают по пути следования линии из подземных перфорированных труб (дрен) в местах разветвлений и соединений участков трубопроводов. Также встроенные в дренажную магистраль колодезные сооружения используют для ревизии и осмотра, чтобы убедиться в эффективности функционирования всей системы.

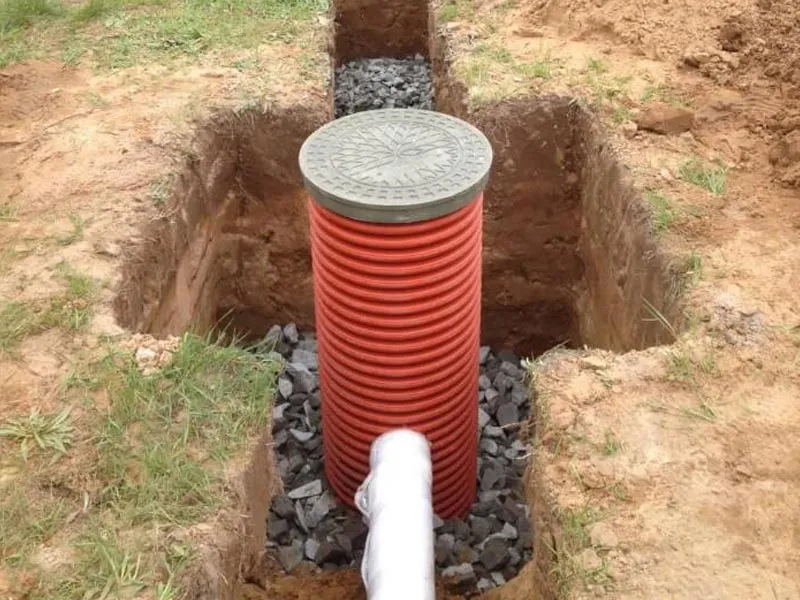

Типовой ревизионный, смотровой колодец для дренажа представляет собой отрезок гладкостенной или гофрированной с внутренними ребрами жесткости трубы большого диаметра без дна с интегрированным люком для крышки. К нему через отверстия в стенках, расположенных на некотором расстоянии от дна, подсоединяет дренажные перфорированные трубы. Скопившаяся на дне колодца вода частично уходит в грунт, а при повышении уровня поступает в следующий трубопровод дренажной системы.

Собранные в центральном коллекторе водные массы поступают в водоприемный дренажный колодец. Его выкапывают на глубину до водовсасывающих песчаных грунтов, стараясь пройти глинистые водоупорный слои.

Если толщина глинистого пласта слишком велика, останавливаются на определенном расстоянии от поверхности, а дренажный колодец используют в качестве накопительного с отводом излишков воды за территорию при помощи электронасоса. Водоприемные колодезные сооружения устраивают из крупноразмерных отрезков гофротруб или бетонных колец, в некоторых конструкциях для улучшения фильтрации в грунт делают отверстия в боковых стенках.

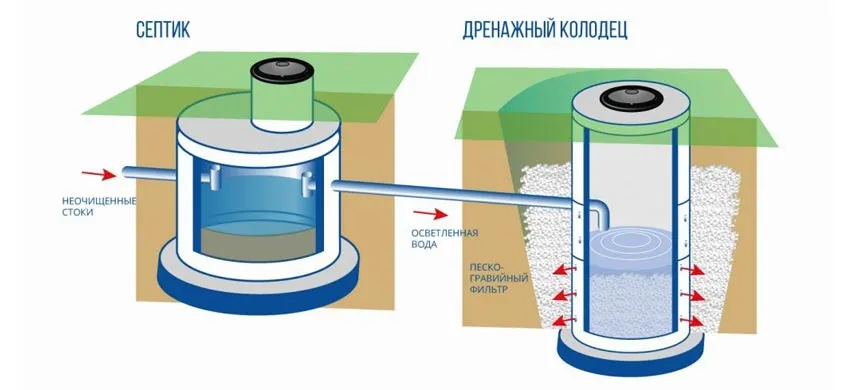

Для септиков

В отличие от биологических септиков с аэробными бактериями и наивысшей степенью очистки канализационных сточных вод, которые можно использовать не только для полива огородов, но и во многих хозяйственных целях, стоки после обычных септиков-отстойников загрязняют окружающую среду. Поэтому для их утилизации в грунт используют дренажные колодцы с фильтрующими засыпками. Типовое устройство дренажного колодца для септика — закопанные в землю бетонные кольца, на дно которой насыпан крупнозернистый песок толщиной 150 — 400 мм и такой же слой гравия или щебня.

Для уменьшения загрязнения почвы канализационными стоками, которые могут проникнуть в нижние водоносные бассейны с чистой водой, требуется периодическая смена раз в несколько лет фильтрующий засыпки. При этом колодцы из полимерных труб не слишком практичный вариант в силу высокой стоимости гофротруб больших диаметров, их легкого веса, недостаточной жесткости и прочности для проведения работ с опусканием человека.

Для ливневой канализации

Ливневую канализацию в виде трубопроводной магистрали прокладывают под землей, а также устраивают из поверхностных лотков с решетками. В обоих случаях дальнейший водоотвод осуществляется по подземному трубопроводу. Для сбора и утилизации вод используют выкопанные в земле до водовпитывающих песчаных слоев дренажные колодезные сооружения.

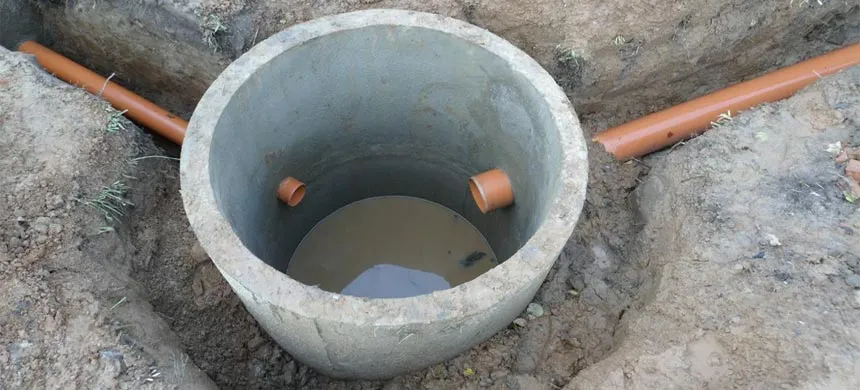

Типовое устройство дренажного колодца для ливневой канализации — это погруженные в грунт бетонные кольца без днища и верхней плоской крышкой с лючком. Менее популярен вариант из крупногабаритных отрезков пластиковых труб из-за их высокой стоимости и отсутствия в комплектации накрывных элементов с люком.

Материалы изготовления дренажных колодцев

Основными материалами для дренажных колодцев являются полимеры и бетонные кольца (лучшие специальные колодезные с замками).

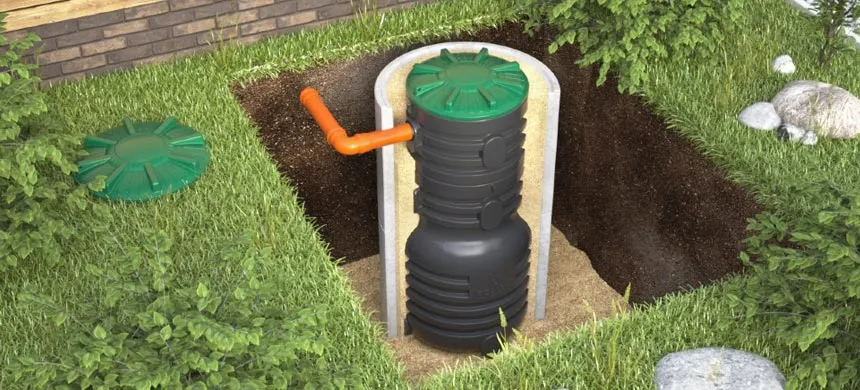

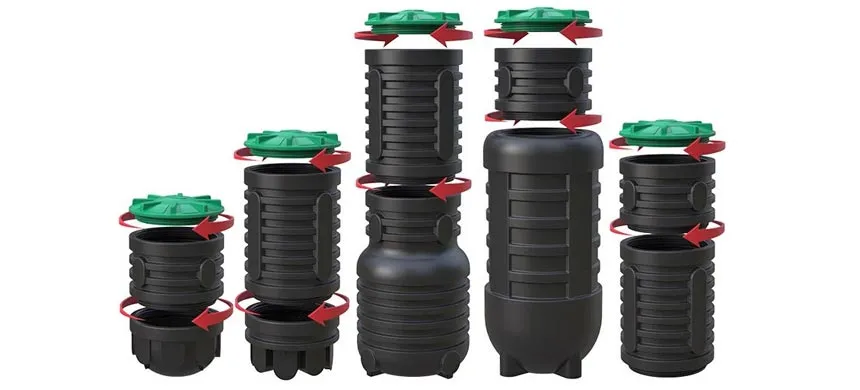

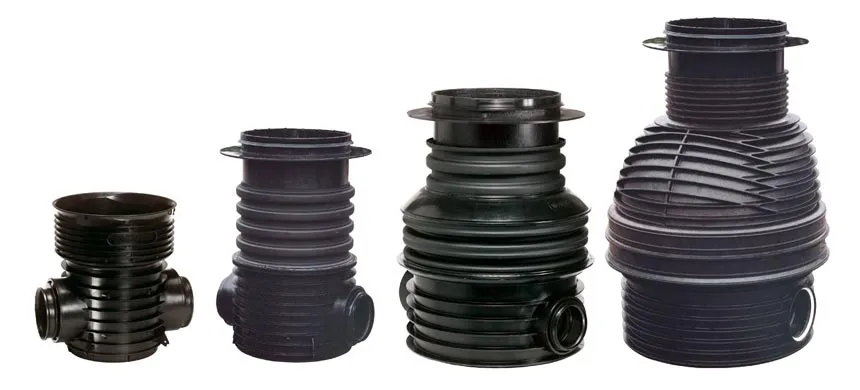

В торговой сети можно приобрести готовый смотровой или ревизионный колодец для дренажа в широком диапазоне высот и диаметров. Они оснащены лючком с крышкой и закрытым днищем с патрубками для подключения трубопроводов.

Если необходим колодец для фильтрации сточных вод, сбора и их дальнейшей утилизации в грунт, наилучший вариант — применение бетонных колец. Их отличие от пластиковых двухслойных трубных аналогов с ребрами жесткости (Корсис) — низкая стоимость, доступность, широкий ряд типоразмеров, наличие в комплектации днищ и крышек, большой вес, препятствующий всплытию.

Можно сказать, что по совокупности достоинств бетонные колодезные кольца больших диаметров на порядок практичнее, чем любой пластиковый колодец для дренажа аналогичных размеров.

Как смонтировать дренажную систему

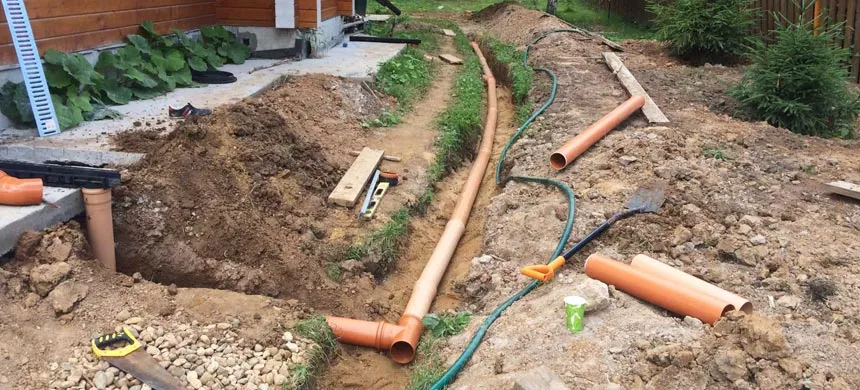

Одна из самых популярных дренажных систем на индивидуальных участках — пристенная, призванная защитить фундаменты зданий и отмостки от переувлажнения. Для ее прокладки используют следующую технологию:

1. По периметру дома на некотором расстоянии от стен выкапывают траншею глубиной не ниже подушки фундамента (обычно 1 м) с уклоном в сторону водостока величиной 2 — 3 мм на погонный метр.
2. В противоположных углах здания выкапывают небольшие котлованы для ревизионно-смотровых колодцев.
3. Дно канав выравнивают песчаной подушкой толщиной в 50 мм, после чего траншею полностью накрывают геотекстильным полотном, выводя его края на поверхность с некоторым запасом.
4. Дрены, представляющие собой длинные гофрированные трубы с перфорацией и обернутые геотекстилем, укладывают непосредственно на дно траншей и соединяют их с входными патрубками колодцев. Так как основная задача пристенного дренажа избежать впитывания грунтовых вод рядом с фундаментом, колодезные устройства выбирают с закрытым дном.
5. Затем дренажный трубопровод засыпают гравием или щебнем слоем около 400 мм, крупнозернистым песком такой же толщины и заворачивают на засыпку геотекстильное полотно. Небольшое пространство траншей до поверхности земли в 150 — 200 мм заполняют плодородным грунтом, сверху укладывают дерн.
6. Для отвода накопленной в дренах воды к водосточным инженерным сооружением или природным объектам задействуют один из подсоединительных патрубков углового ревизионного колодца. К нему подключают дренажный трубопровод, направленный под уклоном в сторону водостока.

Где расположить дренажный колодец

Месторасположение дренажных колодцев зависит от их назначения, экологических и технических требований. Установка смотрового колодца дренажа, как и ревизионного, осуществляется на трубопроводную магистраль с дренами.

Если на участке проложена пристенная дренажная система, два ревизионно-смотровых колодца обычно ставят в противоположных по диагонали углах здания. При систематическом дренаже с параллельными каналами и центральной коллекторной линией их размещают по центру в местах соединений трубопроводов на расстоянии не более 40 м друг от друга.

Перед тем, как провести устройство дренажного колодца для канализации, учитывают его удаленность от водозаборных источников. Теоретически колодец для дренажа можно устанавливать рядом с септиком, если при размещении последнего были соблюдены экологические нормативы в 30 — 50 м от источников питьевой воды.

При наличии на участке ливневой канализации водосборный колодец стремятся установить как можно ближе к ее выходу. Связано это соблюдением необходимых уклонов подземных труб, то есть чем длиннее трубопровод, тем ниже точка его входа в колодезную стенку.

Как построить дренажный колодец

Чтобы соорудить колодец для дренажа своими руками, самый простой, практичный и удобный вариант — использование бетонных колец. Технически процедура их монтажа не представляет особых сложностей и состоит из следующих простых операций:

1. В земле выкапывают яму необходимого размера в окружности и глубиной под высоту нескольких колодезных колец. Для облегчения работ можно использовать спецтехнику, в комплектации которой имеются специальные буры или коронки больших диаметров. При ручном труде используют и второй вариант погружения колец в грунт, при котором копку начинают на поверхности изнутри кольца, и оно постепенно уходит в землю под собственным весом.
2. Если кольца имеют замки, при их монтаже можно не применять заделку и герметизацию стыков. Если используют обычные кольца с плоскими торцами, их устанавливают друг на друга через подушку из цементно-песчаного раствора.
3. По завершении работ верхнее кольцо закрывают крышкой с лючком, уложенной на цементно-песчаную смесь.

Каким должен быть насос для откачки дренажных вод

Иногда полноценное устройство дренажа колодца с утилизацией излишков вод в грунт невозможно осуществить, если под ним находится глинистый водоупорный пласт.

В этой ситуации выходом из положения является применение специального дренажного электронасоса с поплавком. Его привязывают к металлическому шесту, уложенному на торец верхнего колодезного кольца, и погружают в воду по центру, а напорный рукав от электронасоса выводят за границы участка.

При опущенном положении поплавка дренажный насос отключен от сети и не работает, но как только уровень воды возрастает, она покрывает насос и поднимает поплавковый выключатель. Металлический шар внутри поплавка замыкает контакты, на дренажный электронасос поступает электроэнергия и он начинает работать, выкачивая воду. Откачка происходит до тех пор, пока поплавок снова не опустится, отключив насосный агрегат от сети электропитания.

Заключение

В системах дренирования индивидуальных участков с размещенным на них зданиями используют несколько разновидностей колодцев, выполняющих различные функции. Каждый из них делает более эффективным, удобным в эксплуатации дренаж участка, оптимально решая задачу по утилизации излишков ненужных вод в глубинные почвенные слои.

Что находится в смотровом колодце?

Смотровой колодец — это узел в системе водоснабжения и водоотведения, который обеспечивает доступ к водопроводным и канализационным трубам для их инспектирования, очистки, ремонта или замены.

В смотровом колодце могут находиться различные элементы системы, такие как шаровые краны, заслонки, фильтры, насосы, угольные или песочные фильтры, а также соединительные трубы, переходы и другие детали. В канализационном смотровом колодце может быть также жироуловитель и другие устройства для очистки сточных вод.
