Устройство и установка дренажного колодца из бетонных колец для канализации

Дренажный колодец из бетонных колец

Использование бетонных колец для создания дренажного колодца представляет собой бюджетное решение для организации канализации в частном доме. Строительство такого колодца можно осуществить самостоятельно. Путем сборки бетонных колец можно создать сооружение с высокой степенью очистки сточных вод.

Положительные характеристики колец из бетона. Если сравнивать бетонные изделия для колодца с другими конструкциями, то можно увидеть много плюсов.

Внимание! Железобетонные монолитные септики имеют длительный процесс строительства, требуется спецтехника.

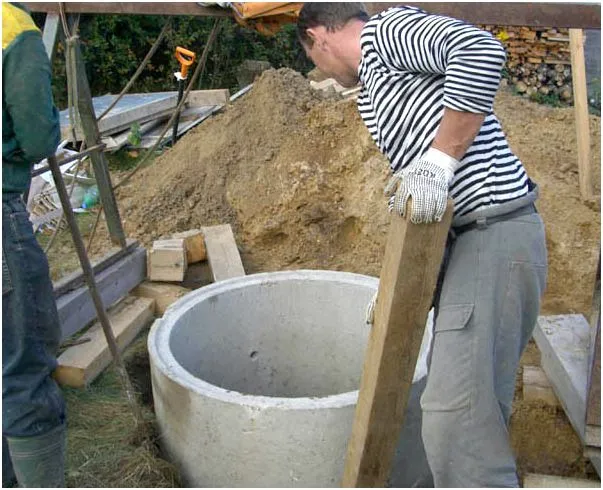

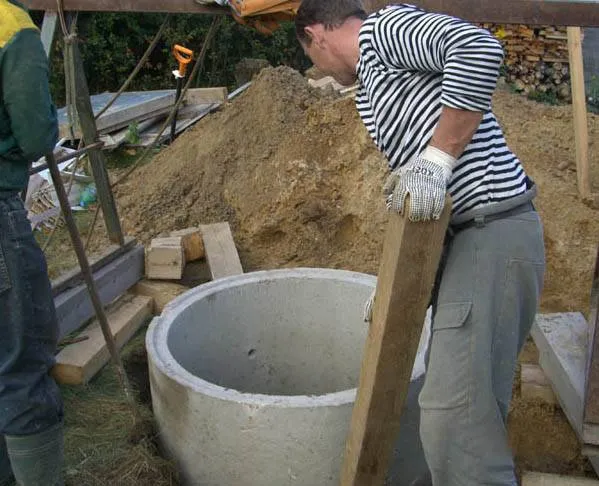

Как сделать колодец из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.
Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.

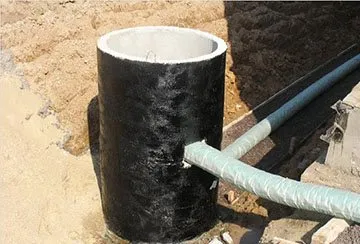

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше. Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца выкапывается траншея для труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

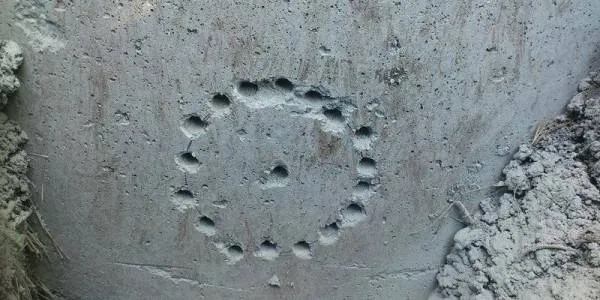

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

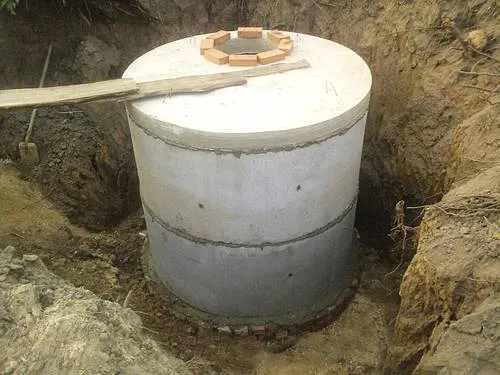

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Как углубить дренажный колодец?

Процесс углубления бетонных колец происходит методом подкопа:

1. Выкачивают жидкость.
2. В шахту погружается человек и начинает подкапывать землю.
3. С помощью ведра грунт поднимают на поверхность.
4. Бетонные звенья постепенно опускаются. Вверху появится место для установки нового кольца.

Стоит отметить, что такой процесс займет много времени и сил. Подкоп следует осуществлять аккуратно.

Внимание: В последнее время бетонные дренажные конструкции отходят на второй план, на первом месте теперь полимерные .

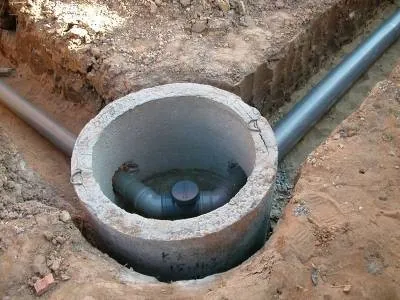

Установка коллекторного и ревизионного колодцев

Алгоритм монтажа, в общем, похож:

1. Провести подготовительные работы (выкопать канавы по схеме выше).
2. На месте установки колодцев нужно углубиться еще на 40 сантиметров.
3. Дно засыпать песком, щебнем, залить бетонным раствором (песок к цементу 3:1).
4. Когда раствор затвердеет, а на это понадобиться около двух дней, застелить дно геотканью.
5. Установить пластиковую емкость и подвести к ней трубы, обеспечив герметичность соединения.
6. Засыпать траншеи и колодцы, при этом горловина последних должна быть в открытом доступе (сверху прикрывается люком).

Монтаж колодцев спецтехникой

Строительство дренажных колодцев с помощью экскаватора и подъемного крана происходит намного быстрее, чем рытье вручную. На это потребуется потратить немалые средства, но техника позволит сэкономить массу времени, которое можно потратить на благоустройство участка или строительство дома.

К месту работы детали колодца доставляются на обычном грузовике. Это выгоднее, чем перевозить каждое изделие по отдельности. Устанавливаются кольца в вертикальном положении, чтобы не допустить их деформации под собственным весом. Плиты укладываются горизонтально без провисаний середины и краев.

После этого проводится сборка шахты:

1. Отрывается котлован с помощью экскаватора. Со дна ямы удаляются крупные камни и корни деревьев. Насыпается слой гравия, щебня и песка толщиной не менее 1 м. Он предназначен для отвода стоков в грунт.
2. Устанавливается опорная плита. Она может быть глухой или с отверстием, в зависимости от назначения колодца.
3. Проводится установка стеновых колец. В ходе этого процесса постоянно контролируется их вертикаль. Выполняется герметизация и укрепление стыков.
4. Проем между колодцем и стенками котлована заполняется грунтом, который тщательно уплотняется.
5. Устанавливается плита перекрытия и дорожная плита, если над шахтой будет дорога или стоянка для автотранспорта.

После этого проводится работоспособность собранного сооружения.

Как своими силами сделать дренажный колодец из бетонных колец?

Прежде, чем устанавливать бетонные кольца, необходимо вырыть яму под сам дренажный колодец глубиной в 1,5 м. Стоит отметить, что ямы должна находиться в самой низине.

Если возводите поглотительную конструкцию, то в таком случае необходимо создать подушку из щебня/гравия, глубиной в 1,5 м.

Что касается водоприемного возведения, то в таком случае сооружают дно/стяжку. Затем производят укладку (одно кольцо устанавливают на другое). В том звене, которое находится ближе всего к поверхности, проделывают небольшую дыру под трубу. С помощью цемента замазывают все щели вокруг труб. Также можно применить мастику.

Что касается «смотровых», то они могут располагаться как на углах соединения, так и на ровных отрезках, которые находятся под небольшим наклоном.

Разновидности

Существует несколько видов дренажных колодцев из бетонных колец:

• смотровой;
• поглотительный, или его еще называют фильтрующим;
• дождеприемный, или его называют накопительным;
• поворотный.

Смотровой

Данная конструкция отвечает за состояние трубопровода. С течением времени образуется ил, вместе с которым попадают частицы глины, песка и земли. Если твердые частицы проникнут внутрь, то они могут навредить стенкам труб. Что этого не случилось, устанавливают дренажные смотровые конструкции.

Такое возведение может быть поворотным/простым. Очистка происходит с помощью напора воды.

Что касается устройства, то дренажный колодец из бетонных колец смотрового вида устроен очень просто. Фитинги выступают в роли соединителя труб. Тело (внутренность) бывает гладким/гофрированным.

Иногда встречаются смотровые конструкции со ступенчатой формой. Верх сооружения закрывают крышкой.

Что касается размеров, то, как правило, они небольшие (в пределах 350-450 мм в диаметре). Иногда встречаются и крупногабаритные сооружения (в диаметре составляют 800-1400 мм).

Фильтрующий

Схема фильрующего колодца

Бетонный фильтрующий колодец для дренажа используется для очистки и осушения приусадебного участка. Она неплохо очищает стоки от загрязнений. Для строительства понадобятся армированные звенья (также подойдет железобетонные или простые, изготовленные из бетонной смеси).

На заметку: Возводят его, как правило, там, где воды нельзя отвести в водоем или в землю. Что касается формы, то конструкция может иметь не только цилиндрическую форму, но и конусообразную/прямоугольную.

Технология:

1. Роют котлован, глубиной в два метра. Диаметр — немного больше диаметра кольца.
2. Погружение звена. Одно устанавливают на другое.
3. В днище и пространство, которое находится за звеньями, помещают щебень.
4. проделывают дыры для труб. Для этого применяют алмазное бурение (стоит учесть, что данный процесс обойдется не дешево).
5. Если верх конструкции находится выше уровня грунта, то его удаляют.
6. Верх конструкции застилают геотекстильным материалом.

Дождеприемный

Дождеприемную конструкцию сооружают для того, чтобы в ней накапливалась жидкость, которая приходит с ливневого септика. Водоприемное сооружение должно обладать днищем, на которое помещают подушку из бетонной смеси или же можно сделать стяжку.

Щели следует заделать джутовым волокном в том случае, если соединения звеньев не происходит в замок.

Совет: Стоит отметить, что конструкцию надо периодически очищать с помощью насоса.

Технология, схожа с фильтрующим колодцем. Отличие составляет наличие насоса и расположение емкости (ее устанавливают ниже проходящего трубопровода).

Возводят обычно в том случае, если грунтовой слой состоит из суглинистых/глиняных/скалистых пород.

Поворотный

Суть данной конструкции состоит в том, что к ней, в отличие от других видов колодцев, удобно подвести угловые, а также крестообразные трубы.

Устройство колодца из бетонных колец такого типа не мудреное:

1. Выкапывают яму на пару звеньев.
2. В них проделывают небольшого диаметра дыры, через которые будут проводить трубы.
3. Выполняют угловые соединения.
4. Верх колодца закрывают крышкой.

Зимнее водоснабжение

Зимнее водоснабжение на даче может быть выполнено в двух вариациях:

• для регулярной круглогодичной эксплуатации;
• для периодического использования с сохранением возможности запустить в любое время.

Первый вариант, в принципе, применяется не только на даче, но в обычных загородных жилых домах и коттеджах. Предполагается, что там постоянно проживают люди, а значит в доме всегда тепло. Это избавляет процесс монтажа от устройства системы консервации, обеспечивающий условия для полного слива воды из трубопроводов.

Монтаж водопроводной системы с возможностью консервации отличается сложностью и, чаще всего, выполняется профессионалами, имеющими специальные навыки. В этом нет ничего удивительного, ведь система консервации призвана сохранить полную работоспособность водоснабжения круглогодично, даже тогда, когда в доме длительное время никто не жил, и он не отапливался.

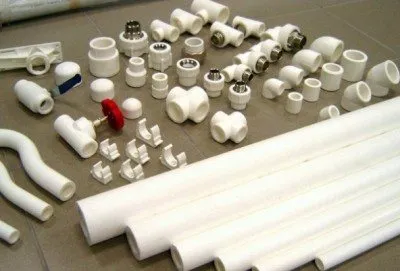

Необходмые трубы и фитинги

И в первом, и во втором случаях система водоснабжения подразумевает выполнение подземного трубопровода, прокладка которого к источнику воду прокладывается на глубине 1,4-1,8 м. Причем нельзя забывать о соблюдении наклона, по отношению к источнику воды, где производится монтаж сливного крана или электромагнитного клапана. Хотя если длина трубопровода от точки водозабора до дома не превышает 8 м, то эти устройства включать в систему водопровода необязательно.

Вариант зимнего водоснабжения с утеплением колодца

Очень часто используются насосные станции водоснабжения для дачи. Любая такая установка работает в автоматическом режиме и с ее помощью можно создать настоящее автономное водоснабжение на загородной территории. Она является отличной альтернативой погружному насосу и выполняет подачу воды из подземных емкостей. Составными частями насосной станции является гидроаккумулятор, фильтры-сетки, реле и др.

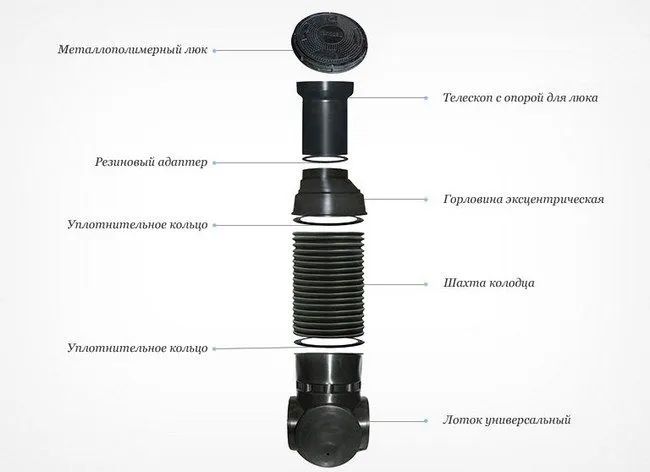

Монтаж дренажных смотровых колодцев

• горловина;
• лоток;
• рабочая камера;
• основа;
• люк.

Типовой смотровой колодец должен иметь легкодоступную верхнюю часть. Поскольку она представляет собой люк с крышкой, то уровень жидкости может быть с легкостью проконтролирован. Колодец дренажный смотровой может иметь не только круглую форму, но и прямоугольную.

Даже при соблюдении всех этапов защиты системы от засорения на ее стенках через определенное время появляется мусор. Он устраняется путем гидравлической чистки. На стенки труб оказывается давление с помощью специального приспособления. В результате этого все отложения начинают отходить. Применять механические и химические средства для очистки системы перфорации невозможно, поэтому промывка происходит только с использованием воды.

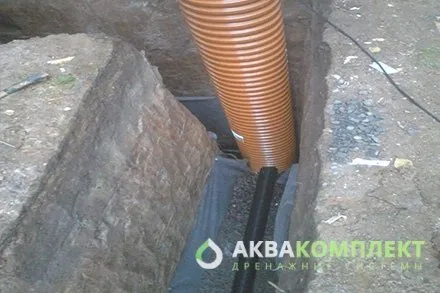

Смотровые сооружения устанавливаются во время закладки системы. Дрены укладывают под углом, а также замкнутой цепочкой. Грунтовые воды должны попадать внутрь и самотеком покидать участок. Инструкция по монтажу смотрового колодца своими руками требует выполнения следующих основных шагов:

1. Вырыть вдоль дома траншею, глубина которой должна быть больше глубины основания фундамента.
2. Засыпать дно прорытой траншеи щебенкой либо раздробленным красным кирпичом.
3. Уложить мембранный материал, ширины которого должно хватать на закрытие системы одновременно с обсыпкой песком.
4. Монтаж колодцев производится по углам, укладываются дрены.
5. Установка смотровых окошек осуществляется выше уровня почвы.

Смотровые колодцы из пластика, размер которых составляет 315х1000 мм, имеют самую низкую стоимость, равную 1300 руб. Длина модели должна зависеть от расположения труб. Изделия для частных домов имеют диаметры, размеры которых начинаются от 500 мм. Для производственных целей обычно предусматриваются смотровые колодцы более крупных размеров. Это требуется для того, чтобы в дренажные колодцы пластиковые могли спускаться работники, чтобы сделать более тщательную очистку всей системы.

Как сделать дренажный колодец своими руками из бочки?

Итак, перейдем к устройству дренажного колодца своими руками. Небольшой дренажный колодец можно изготовить самостоятельно из стальной нержавеющей бочки объемом 200 л (такие применяются для транспортировки пищевых продуктов).

Помимо бочки понадобятся следующие материалы и инструменты:

• болгарка с диском для резания металла;
• геотекстиль или спанбонд;
• силиконовый герметик;
• синтетический шнур.

Если все готово, действуйте по приложенной ниже инструкции:

1. Установив бочку днищем вниз, в верхней ее части следует сделать несколько вертикальных прорезов, так чтобы расположенные между ними фрагменты можно было отогнуть под прямым углом в виде лепестков. Будучи прижатыми обратной засыпкой, эти лепестки удержат бочку от всплытия.
2. Остальную часть боковой стенки следует «изрешетить» отверстиями небольшого диаметра, прорезываемыми или просверливаемыми в шахматном порядке.
3. В днище бочки следует прорезать круглое отверстие, в котором фиксируется патрубок от канализационной трубы с предварительно надетой на него муфтой. Просветы между патрубком и днищем бочки следует заполнить силиконовым герметиком.
4. Установив бочку днищем вверх, нужно обернуть ее геотекстилем или спанбондом. Такая оболочка защитит полость колодца от засорения грунтом, но не будет препятствовать выходу воды наружу. Материал нужно зафиксировать с помощью синтетического шнура.

Под сооружением также нужно будет соорудить мембрану из геотекстиля. Для этого бочку устанавливают (опять же днищем вверх) на достаточного размера фрагмент данного материала, края которого сгибают и укладывают поверх лепестков.

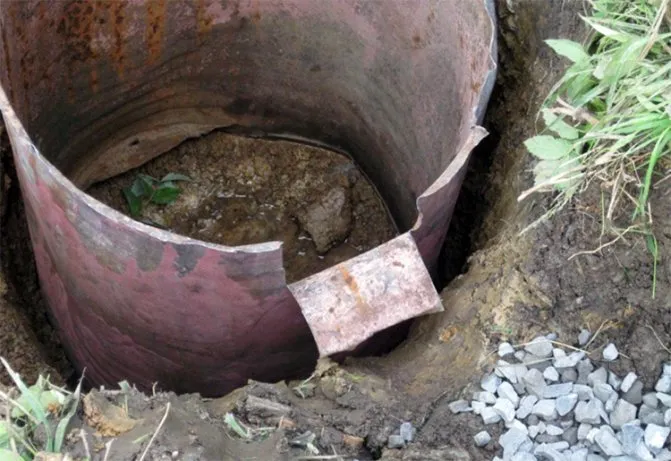

Бочка как основа дренажной ямы

Далее в грунте необходимо вырыть круглую яму, диаметр которой будет чуть превышать диаметр изготовленной из бочки конструкции. На дне ямы делают засыпку из щебня, битого кирпича, керамзита или аналогичного материала. Установив на подготовленную подушку бочку, к расположенному в ее верхней части патрубку следует подсоединить дренажную или канализационную трубу.

Остается произвести обратную засыпку выемки песчано-щебеночной смесью.

При пользовании болгаркой на шлифовальный или отрезной диск действуют значительные центробежные силы, которые нередко приводят к разрушению элемента. Чтобы «шальной» обломок не повредил глаза, надевайте защитные очки.

Вывод

Изготовить самостоятельно дренажный колодец совершенно несложно, благодаря чему с этой задачей может справиться каждый домашний мастер. Главное – определить наиболее оптимальное расположение сооружений, и решить где и какой их тип должен использоваться. В остальном же потребуется лишь соблюдать вышеизложенные рекомендации. (См. также статью Герметик для бетона: особенности.)

Из видео в этой статье вы можете получить дополнительную информацию по данной теме.

Конструкция колодца

Устройство дренажного колодца очень простое. По сути, это резервуар, закрытый сверху крышкой (люком), в котором собирается вода, отходящая по трубной системе. Они обычно собирается под землей, куда заложены дренажные трубы. Это специальные изделия с перфорированной поверхность. Через небольшие отверстия вода проникает внутрь и стекает в сторону сборного колодца, где собирается. Оттуда она удаляется за территорию. Дренажная система является самотечной, поэтому трубы или дрена укладываются под определенным углом (2-7º).

Чисто конструктивно колодец может собой представлять герметичную емкость или фильтрующую. Последняя – это резервуар без днища. То есть, частично собираемая вода поступает в нижние слои грунта. Но со временем фильтрующий колодец становится герметичным, потому что вместе с подпочвенной водой по трубам в емкость поступают частички грунта и песка, которые заполняют дно колодца в виде илового осадка. И чем толще осадочный слой, тем герметичнее становится сооружение.

Исходя из конструктивных особенностей, различаются и виды дренажных колодцев.

Разновидности дренажных колодцев

Основных колодца, в которых собирается вода, два вида. Но есть и еще один, который устанавливается в дренажных канализациях с большой разветвленной сетью дрен. Итак, три разновидности колодцев.

• Фильтрационный колодец. Его обычно сооружают лишь в том случае, если нет возможности отводить воду другими способами. Установка данного вида резервуара будет оправдана, если объем отводимых стоков не будет превышать одного кубометра в сутки. Колодец может быть круглым сечением (1,5 м в диаметре) или прямоугольным (2,8×2 м). Его глубина обычно составляет более 2 м. Обязательно на дно засыпается так называемый донный фильтр. Это может быть слой щебня, гравия, битого кирпича, шлаки из котельных и так далее. Толщина насыпного слоя – не меньше 30 см.
• Накопительный колодец. По сути, это точно такой же резервуар, только оборудованный днищем. Все стыки элементов герметичны, так что попавшая внутрь вода не просачивается обратно в грунт. В комплектацию накопительных емкостей для дренажа обязательно входит насос. Его можно установить поверх люка или внутрь шахты. С его помощью вода отводится в близлежащий водоем или используется для полива зеленных насаждений. Если используется внутренняя установка, то рядом с агрегатом монтируется прорезиненная розетка влагозащищенного типа.
  Накопительный резервуар из пластика

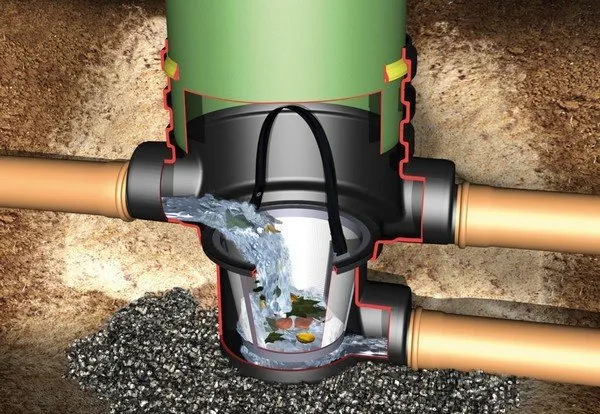

• Смотровой колодец для дренажа. Его назначение – ревизия и обслуживания трубной разводки дренажной системы. В нем вода не собирается, а проходит насквозь. Кстати, такие колодцы нередко называют ревизионными или инспекционными.

Что касается последнего вида, то их обычно устанавливают в дренажных канализациях, которые имеют большую трубную разводку или длинные прямолинейные участки. Смотровые емкости обязательно устанавливаются на поворотах сети, на стыке, который соединяет несколько ветвей дренажной системы, и на прямолинейных участках через каждые 50-60 м. Потому что именно в этих точка чаще всего и случаются засоры за счет илистых отложений. Вода на поворотах и в точке стыка более трех ветвей течет медленно. Она не успевает за собой тянуть мелкие частички грунта. Так и образуется засор за счет постепенного накапливания ила.

Что касается размеров ревизионных колодцев, то их не так много. Чаще всего используются емкости небольших размеров – 315-425 мм, или большие размером – 600-2000 мм. Последние позволяют спуститься в них человеку, который будет проводить ревизию или очистку трубной разводки дренажа.

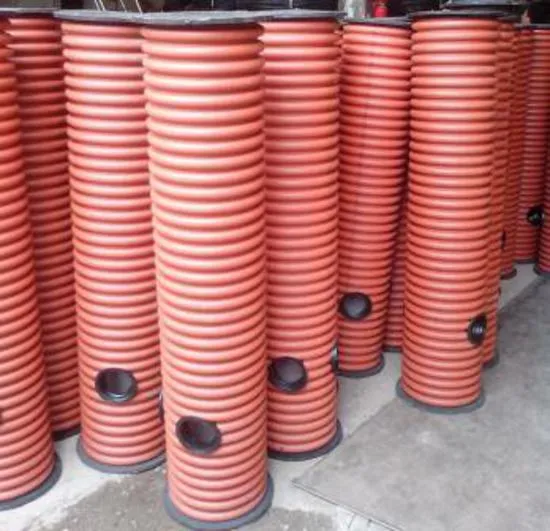

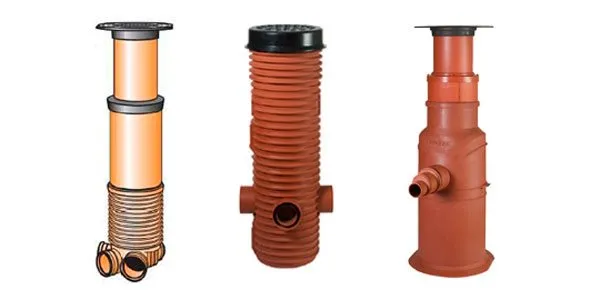

Пластиковый колодец для дренажа

Преимущества:

• срок службы превышает полвека;
• гофрированная труба надежно сидит в земле благодаря ребрам жесткости;
• трубы могут находиться под любым углом;
• за счет небольшого веса изделия легко перевозить;
• быстрый и легкий монтаж;
• подъемный кран не понадобится.

Однако, обойдется он в несколько раз дороже, чем бетонный. Сэкономить можно в том случае, если установку проводить своими силами.

Для работы потребуется:

• гофтруба;
• днище;
• уплотнители.

Процесс:

1. Отрезают трубу. Затем проделывают дыры, через которые пропускают перфорированные трубы. Укладывают манжеты.
2. Выкапывают яму. Создают подушку из щебня с песком. Заливают цементом и стелют геотекстиль.
3. Делают днище. Затем к нему присоединяют трубу. Место соединения заделывают мастикой.
4. Подсоединяют трубы. Стыки заделывают мастикой.
5. Устанавливают насос.
6. Образовавшееся пространство засыпают щебнем.
7. Делают крышку.

Из каких материалов изготавливаются колодцы

Дренажные колодцы могут изготавливаться из разных материалов, отличающихся своими свойствами:

1. Бетон. Это традиционный материал для изготовления дренажных колодцев. Проще всего монтировать сооружение из бетонных колец, установленных одно поверх другого. Стенки и дно также могут быть залиты бетонным раствором, особенно, если дренажный колодец изготавливается своими руками. Для этого необходимо будет сконструировать опалубку. Бетон относится к долговечным и прочным материалам, но при долгом контакте с водой он начинает постепенно крошиться и трескаться.

2. Кирпич. Им выкладывают стенки колодца, дно которого заливается бетоном. Кирпич менее долговечен, нежели бетон, но его удобно укладывать даже в одиночку. Для изготовления дренажных систем применяется редко.

3. Пластиковые (полимерные) колодцы. Они все увереннее вытесняют прочие материалы, применяемые в системах дренажа. Пластиковые емкости обладают рядом преимуществ:

• устойчивость к экстремальным температурам. Они могут эксплуатироваться в температурном диапазоне -60+50 градусов;
• пластик является легким материалом, поэтому монтаж такого сооружения можно проводить самостоятельно, без привлечения строительной техники;
• установка дренажного колодца из пластика выполняется быстро и просто. При необходимости материал легко подрезается до нужных размеров, что невозможно произвести с бетонными кольцами;
• инертны к различным агрессивным веществам;
• им не страшны коррозия и окисление;
• обладают прочностью, сопоставимой с металлом и бетоном;
• отлично переносят механические и гидравлические нагрузки;
• пластиковые емкости не гниют, не повреждаются грызунами и насекомыми;
• емкости из пластика можно размещать на любой глубине и в почве с любой структурой;
• долговечность пластикового резервуара составляет около 50 лет.

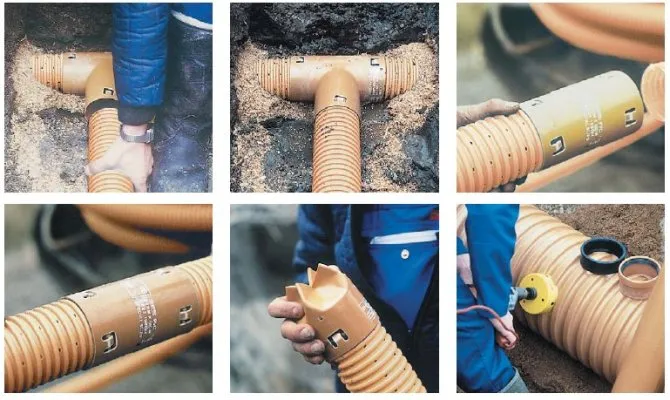

Чаще всего в качестве дренажных емкостей используются гофрированные трубы различного диаметра, изготовленные из поливинилхлорида. Колодец дренажный смотровой, либо имеющий другое предназначение, изготовленный из таких труб, обладает достаточной жесткостью, чтобы противодействовать выталкиванию его из земли грунтовыми водами.

Если вы ищите самые лучшие биотуалеты для дома — цены, отзывы и особенности их эксплуатации описаны в нашем отдельном материале.

А характеристики насоса Ручеек мы описали здесь. Он может отлично справиться с откачкой воды из накопительных емкостей.

Общие сведения

Главным назначением данного сооружения является понижение уровня воды и отведение стоков от приусадебного участка в накопительные резервуары либо в почву. В любом случае, если на приусадебном участке много грунтовых вод, то необходимо защитить постройки от разрушения, а также предотвратить заболачивание почвы.

Прежде чем принять решение о самостоятельном изготовлении дренажного колодца, рекомендуем ознакомиться со всеми достоинствами и недостатками такого решения.

Итак, вначале приведем основные преимущества:

• На изготовление конструкции уходит один день, с учетом выполнения земляных работ.
• Благодаря тому, что железобетонные кольца для колодцев выполнены из влагоустойчивого бетона, в сочетании с дополнительной гидроизоляцией, конструкция получается герметичной.
• Как уже было сказано выше, цена сооружения получится относительно низкой.
• Изделие отличается долговечностью.

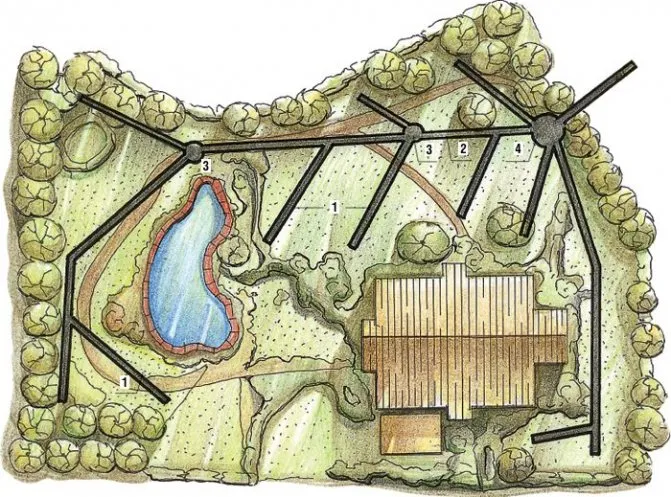

Пример схемы дренажной системы

• Железобетонные конструкции по прочности существенно выигрывают у колодцев из кирпичной кладки. Кроме того, в отличие от пластиковых изделий, их можно монтировать в грунтах, склонных к сдвижкам и пучению.
• Стоимость эксплуатации колодца минимальная и он не требует постоянного ухода.

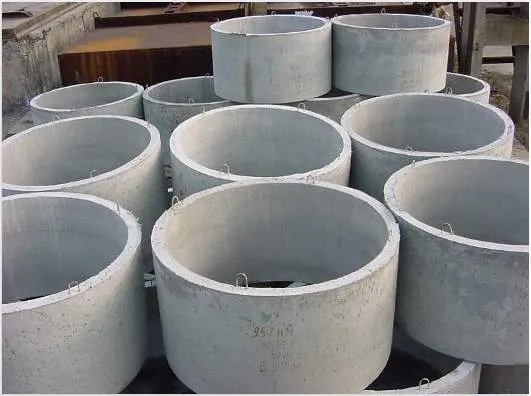

Бетонные кольца для изготовления колодцев

Что касается недостатков, то к ним относится лишь относительно большой вес колец, в результате чего, их монтаж требует применения строительной техники, что связано с дополнительными затратами.

Разновидности дренажных колодцев

По назначению шахта для дренажа может быть:

1. Смотровой.
2. Коллекторной.
3. Поглотительной.

Смотровой колодец для дренажа имеет несколько других рабочих наименований. Он может называться ревизионным или инспекционным. Предназначен для контроля технического состояния дренажной системы, ее своевременной очистки, обслуживания и ремонта.

Устанавливается смотровой колодец для дренажа в местах поворота труб или изменения их направления. На прямых трубах монтаж шахт проводится через каждые 30 метров при диаметре трубопровода 15 см или через каждые 50 метров при диаметре трубопровода 20 см. Дополнительно можно устанавливать смотровой колодец для дренажа в точках пересечения дрен.

Если планируется, что предстоит спуск для обслуживания, то шахта смотрового колодца пластиковая должна иметь диаметр не менее 1.0 метра. Если очистка шахты будет проводиться напором воды из наружного шланга, то оптимальным для шахты будет диаметр 35-45 см.

Ливневые сборочные колодцы пластиковые характерны для частных загородных домов. Если площадка имеет уклон, то монтаж шахты проводят в самой низкой точке участка.

Если площадка ровная, то монтаж дренажных труб выполняют под небольшим уклоном канализации, а ливневые колодцы устанавливают несколько ниже уровня труб. Это обеспечит произвольный отток воды с труб в шахту.

Жидкость может накапливаться или сливаться естественным путем в центральный водоотводной канал, ближайший водоем. Если отвода нет, то откачка воды проводится насосом, который часто идет в комплекте с резервуаром.

Коллекторный накопитель может служить элементом канализационной системы. Дренажный колодец для канализации оборудуется системой очистки от твердых элементов. Пройдя через септик несколько уровней очистки, в шахте происходит накопление жидкости, которая впоследствии откачивается. Габариты накопителя не регулируются, все зависит от пожеланий владельца.

Поглотительный или фильтрующий накопитель предназначен для осушения определенного небольшого участка местности, на который невозможно или нет необходимости подвести общую дренажную конструкцию. Для осушения выбирается почва, на которой объем жидкости, проходящий через колодец, не более 1 куб. м.

Характерным отличием колодца является отсутствие дна, форма и способ монтажа. Он имеет форму усеченного конуса, который установлен меньшим диаметром вверх. При желании, можно установить шахту другой формы.

Для монтажа оборудуют котлован, глубиной около 2.0 метров. На дно котлована укладывают подушку из щебня, толщиной 2-3 см. Но подушку устанавливают конус, обвернутый геотекстилем. Внутри шахты выполняется прокладка из мелкого камня, щебня или шлака, которая накрывается геотекстилем. При заливании шахты жидкость откачивается, а геотекстиль заменяется.

По типу колодцы делятся на:

1. Поворотный.
2. Тройник.
3. Крест.
4. Проходной.
5. Тупиковый.
6. Без отверстий.

Поворотный дренажный колодец пластиковый устанавливается в местах поворота труб. Зачастую это внешние и внутренние углы зданий. Эти места наиболее уязвимы к засорению. Патрубки у поворотного колодца располагаются под углом 90°.

Колодец-крест и колодец-тройник могут быть на месте поворотных шахт, к которым подсоединены дополнительные дренажные линии. Крест и тройник могут использоваться, как смотровые на отдельных участках, где несколько линий водоотвода соединяются в одну точку.

Патрубки у таких шахт расположены под углом 90° по отношению друг к другу. Тупиковый тип шахты применим к коллекторному колодцу, имеет один входящий патрубок. Накопитель без отверстий используется в качестве поглотительной шахты.

Места расположения в зависимости от назначения

Установка ревизионных камер регламентируется строительными документами. Согласно СНиП смотровые пункты монтируют в местах поворотов, а также уклонов при изменении линейного трубопровода. И на стыке центральной линии дополнительных отводов.

Вывод канализационных систем для жителей частного сектора возможен при установке смотровых камер. На диаметр устанавливаемой трубы прямо влияет расстояние её укладки (линейного участка).

При длине трубопровода до 35 метров задействованы элементы диаметром 150 мм. Существует обратная зависимость. К примеру, если диаметр труб входящих в общую систему трубопровода 150 метров, то по условиям монтажа через 35 метров должен находиться смотровой колодец. Промышленная система контроля может в корне отличаться от аналогов, монтируемых в частном секторе.

Преимущества и недостатки смотровых колодцев из ПВХ

Изделия из пластмассы уже несколько лет занимают лидирующие позиции в сфере водоснабжения и водоотведения, включая ливневые и дренажные системы. Это определяется целым спектром положительных качеств пластиковой продукции.

1. Одним из главных преимуществ является относительно легкий вес. Для установки и транспортировки не требуется применение специальной техники и организации подъезда к месту монтажа. Емкость очень просто устанавливается силами 2-3 человек.
2. Пластик является герметичным материалом, неподверженным действию коррозии. Эксплуатационный срок таких изделий – около 50 лет, при этом не требуется никакого ухода.
3. Устойчивость к действию агрессивных сред и низких температур.
4. Качественный ПВХ не выделяет в почву токсических веществ, поэтому дренажные емкости из него не навредят экологическому состоянию участка.

Другой часто упоминаемый недостаток – это высокая цена. Но если вспомнить, что при монтаже резервуара из пластика отпадает необходимость в найме спецтехники, а срок эксплуатации составляет несколько десятилетий, то станет ясно, что стоимость быстро окупится.

Дренажный бетонный колодец

Плюсы:

• на возведение понадобится не более одного дня;
• герметичность;
• невысокая стоимость;
• срок службы — около тридцати лет;
• показатель прочности высокий;
• в постоянном уходе не нуждается.

Важная деталь: Несмотря на все преимущества, есть один негативный момент — большой вес колец. Для их установки потребуется несколько помощников и специальная техника.

Виды колодцев и их назначение

В зависимости от месторасположения и выполняемых функций бетонные сборные колодцы делятся на:

• смотровые – устанавливаются на длинных участках, поворотах, перепадах по высоте. Служат для периодического осмотра и прочистки трубопроводов;
• промывные – используются для промывки сетей, поэтому монтируются в самой верхней их точке;
• отстойные – предусматриваются для очистки стоков от тяжелых частиц;
• перепадные – ставятся в местах крутых спусков или в случае сброса скорости течения стоков;
• дождевые – предназначаются для сбора атмосферных вод;
• дренажные – служат для доочистки сточных вод. Они ставятся на участках, расположенных слишком далеко от водоемов, оврагов и централизованных канализационных сетей. Подразделяются на ревизионные, накопительные и фильтрационные.

Также бетонные кольца устанавливают для колодцев питьевой воды на загородных дачах.

Как сделать дренажную систему на участке своими руками?

Дренажная система на участке может быть необходима для сбора и удаления излишков воды, которые могут привести к затоплению, заболачиванию и другим проблемам. Чтобы сделать дренажную систему на участке своими руками, выполните следующие шаги:

1. Определите место, где необходимо установить дренажную систему. Это может быть место, где собирается вода после дождя, или место, где грунт имеет плохую водопроницаемость.

2. Определите расстояние, на котором вода должна быть удалена с помощью дренажной системы. Это позволит определить, какую длину труб и сколько дренажных ям нужно установить.

3. Выкопайте котлован глубиной около 60 см, с уклоном к тому месту, где будет собираться вода. Размер котлована должен быть достаточным для размещения дренажных труб и ям.

4. Установите геотекстиль на дно котлована, чтобы предотвратить засорение дренажной системы грунтом.

5. Установите дренажные ямы в котловане на расстоянии друг от друга, соответствующем длине дренажных труб. Дренажные ямы должны быть наполнены щебнем или гравием, чтобы обеспечить хорошую дренажную проходимость.

6. Установите дренажные трубы в дренажные ямы, которые были установлены в котловане. Трубы должны быть укладываться с уклоном, чтобы вода могла свободно стекать в направлении сбора.

7. Соедините концы дренажных труб и установите конечную точку для удаления воды. Это может быть канализационный колодец или другое место, где вода может быть собрана и удалена из участка.

8. Заполните котлован землей и трамбуйте, чтобы обеспечить устойчивость дренажной системы.

Важно убедиться, что дренажная система проектируется и устанавливается в соответствии с местными правилами и регулированиями. Также рекомендуется использовать качественные материалы и оборудование для обеспечения долговечности и эффективности дренажной

системы. Вот несколько дополнительных советов для установки дренажной системы на участке:

• Если вы не уверены, как правильно установить дренажную систему, рекомендуется обратиться за помощью к профессиональному садовнику или инженеру.
• При выборе материалов для дренажной системы учитывайте особенности вашего участка. Например, если вода на вашем участке содержит много химических элементов, вам может понадобиться специальный материал для труб, который будет устойчив к коррозии.
• Не забудьте о техническом обслуживании дренажной системы. Регулярно очищайте дренажные ямы и трубы от мусора, грязи и других загрязнений, которые могут препятствовать ее работе.
• При установке дренажной системы убедитесь, что она не нарушает структуру и качество почвы на вашем участке. Избегайте установки дренажных систем в местах, где находятся корни деревьев и кустарников, так как это может негативно повлиять на их рост и здоровье.
• В зависимости от размера и особенностей вашего участка, может потребоваться установка нескольких дренажных систем для обеспечения эффективного удаления воды.
