Желание будущих строителей приобрести участок с уклоном часто связано с более доступной ценой, несмотря на то, что факторами, влияющими на такое решение, могут быть и визуальная привлекательность местности и удаленность от городской суеты.

Неровный ландшафт участка создаёт сложности для строительства, но при грамотном подходе к проектированию тот или иной недостаток можно даже превратить в достоинство. Только профессионалы знают, как извлечь пользу из, казалось бы, непригодной для застройки территории, к ним и надо обращаться, решившись построить дом на склоне с цокольным этажом.

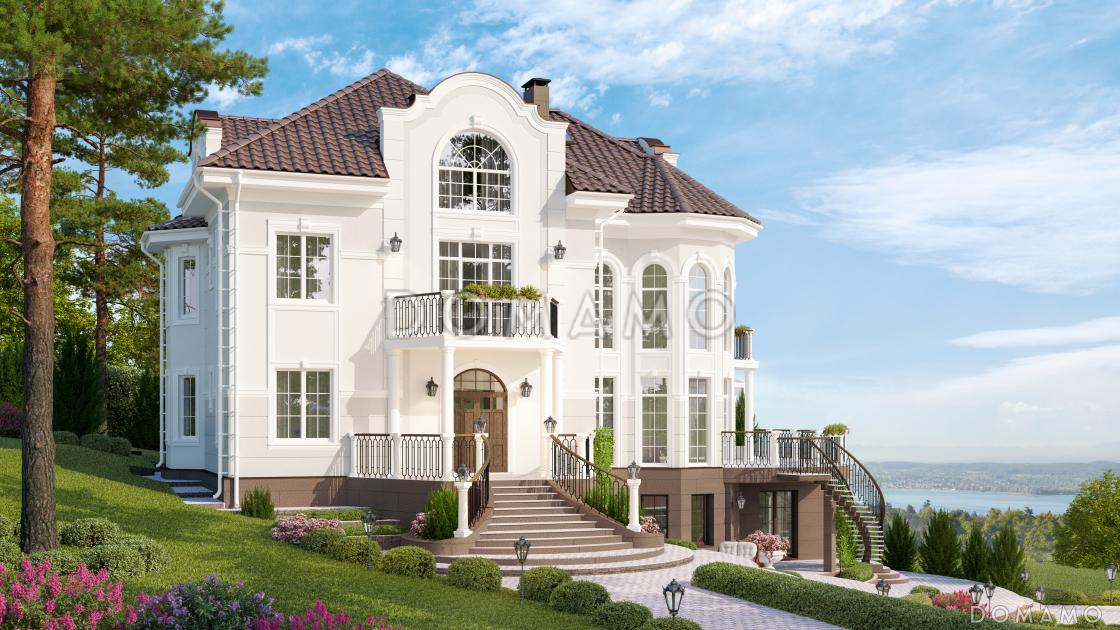

• Иногда выбор такого проекта даёт возможность получить экономию, так как благодаря склону объём земляных работ сводится к минимуму. Фактически, на уклоне заглубляется только одна сторона этажа, тогда как с противоположной стороны его стены оказываются полностью над землёй. В таком случае цокольные помещения могут иметь полноценные окна, а так же вход не по лестнице из первого этажа, а прямо с улицы. Да и вообще, в таких домах главный вход в дом чаще всего организован через цокольную часть дома.
• Возведение цокольного этажа предполагает устройство ленточного или плитного фундамента, но проектировать и заливать его должны специалисты. Слишком уж много подводных камней может повстречаться на этом этапе. Многое зависит от степени нестабильности рельефа, ведь строительство далеко не всегда ведётся на пологом холме, и чем круче склон, тем более бережного отношения к себе он требует.
• Существует алгоритм взаимодействия между собой дома и склона, и чтобы выбрать правильный конструктив фундамента, нужно иметь представление о комплексе нагрузок, которым ему придётся противостоять. Только в этом случае получится правильно разработать мероприятия, могущие уберечь здание от возможных эксплуатационных проблем.
• На ровном месте масса дома давит на грунт равномерно, и он, в свою очередь, столь же равномерно оказывает сопротивление. При 15-градусном уклоне участка длиной 10 м, перепад высоты составит около 2,6 м, и в такой ситуации, в более высокой точке возникает воздействующее на фундамент боковое давление грунта. По мере убывания склона это давление снижается — зато увеличивается нагрузка на грунт от массива дома.
• Всё это нужно правильно рассчитать, причём расчёты должны основываться на предварительном исследовании грунта. Для холма это ещё более важно, чем для ровной местности: он веками находился в природном равновесии (и грунт, и растительность, и естественный дренаж), и вдруг оно нарушается массовой застройкой.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Мировой опыт строительства на пересечённой местности показывает, что чем больше высота холма, тем хуже несущая способность его грунта. Небольшие склоны лучше дренируют влагу, а если учесть их обильную растительность, то вода и вовсе практически не попадает в глубокие почвенные слои.

Отсутствие грунтовой влаги огромный плюс для фундаментов, так что дома на склоне с цокольным этажом – решение оптимальное. Но есть и другие нюансы, требующие внимания.

Обобщим все достоинства и недостатки строительства дома на склоне, и представим их в качестве информационной таблицы:

Самые популярные проекты серии FH:

Массовая застройка обычно ведётся не на скалистых горах, а на холмах. Как показывает практика, грунт на них глинистый, а глина, находящаяся в сухом состоянии (на склонах она не размокает), очень прочна.

• Невысокую прочность анализ грунта показывает очень редко — в основном, когда растительность очень буйная. Корни растений защищают склон от размывания, но после удаления плодородного слоя, которое обязательно предваряет строительство фундамента, прочность грунта снижается. Если так, то ни о каком цокольном этаже вести речь нельзя, дом надо ставить на сваи. Но это ситуация крайне редкая, и в большинстве случает строить на ленте или плите можно.
• В результате удаления растительности со склона, грунт становится более подверженным размыванию, в целом меняется ситуация с естественным дренированием. На участке начинает задерживаться больше влаги, не говоря уже о том, что построенный дом начинает давить на поверхность склона. Если сразу же не разработать меры по уравновешиванию нагрузок, фундамент может деформироваться или даже возникнет оползень.
• Чем интенсивнее застройка холма (ведь на нём может возводиться целый посёлок), тем более неблагоприятной для местности становится ситуация. Не стоит бездумно рубить деревья и кустарники, не зная броду начинать разрабатывать грунт. Важно по максимуму сохранить естественный рельеф участка, продумать структуру дренажной системы, которая и защитит дом от вероятных проблем.

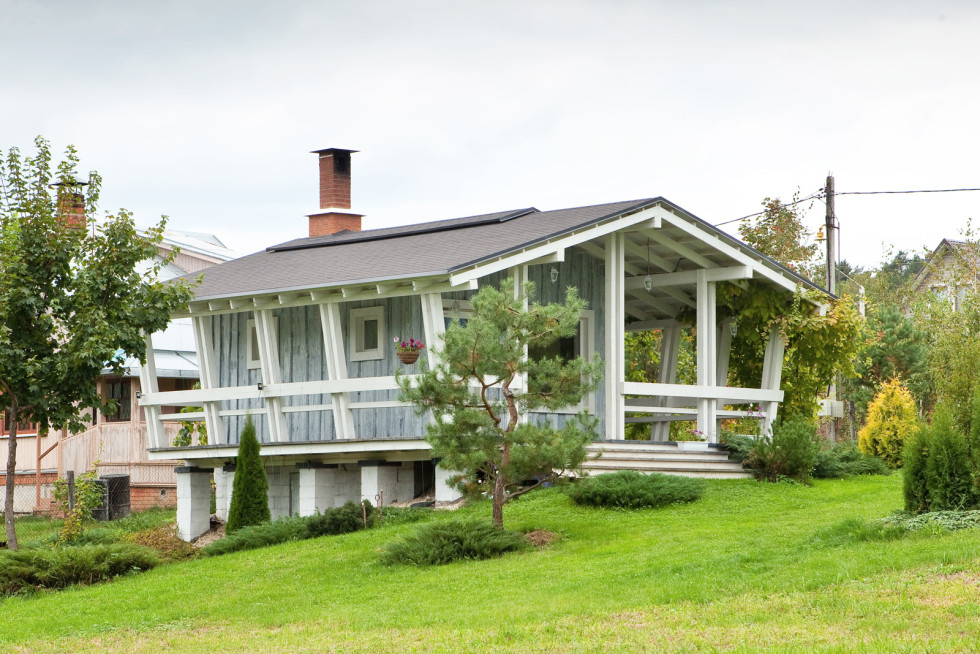

  Деревья при строительстве на склоне лучше постараться сохранить

• При строительстве на неровном рельефе, решающее значение имеет не уровень грунтовой воды (именно его геологи указывают в отчётах), а уровень локального намокания, возникающий при скатывании с вершины ливневой и талой воды. Намокание грунта вблизи фундамента всегда нежелательно, так как при этом он частично утрачивает прочность — плюс ко всему зимой проявляет себя явление морозного пучения.
• Увлажнение происходит неравномерно, так как вода всегда движется с одной стороны. Поэтому выше дома должна быть произведена грамотная разуклонка грунта (вокруг дома создаётся контруклон), в том числе и у отмостки. Дополнительным средством защиты фундамента от намокания будет система водоотведения с кровли и устройство пристенного дренажа.
• На пристенном дренаже заострим ваше внимание, так как он применим не только для защиты фундамента от подтопления, но и уберегает надземные части здания. В отличие от кольцевых систем, пристенные устраиваются в непосредственной близости от конструкций дома, и способны отводить как грунтовые, так и поверхностные или аварийные воды даже без отмостки.

  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Для глин и суглинков устройство пристенного дренажа — это идеальное решение так как здесь радиус его действия минимален. Конечно, дрены не могут извлечь всю имеющуюся в почве воду, но поглотив её избыток, предупреждают не только перенасыщение грунта влагой, но и пересыхание и растрескивание при её отсутствии.

• Система пристенного дренажа состоит из труб с перфорацией, через которую и происходит приём воды, и фильтрующей оболочки из завернутого в геотекстиль сыпучего материала (чаще керамзита). Фильтр, который в зависимости от состава грунта может быть однослойным или двухслойным, необходим для защиты дренажных отверстий труб от засорения.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Важно: При расчёте глубины заложения фундамента необходимо учитывать не отметку УПГ, что характерна для данного региона. Грунт, постоянно подвергающийся увлажнению, имеет иные свойства и промерзает глубже, поэтому и заглубляться подошва фундамента должна соответственно.

От размера уклона холма зависит не только архитектура здания в целом, но и конструкция его фундамента. Покажем наглядно, как принцип строительства зависит от его конкретных показателей:

Казалось бы: если уклон небольшой, холм проще разровнять. Но это не так, ведь увеличение объёма земляных работ влечёт и удорожание строительства. К тому же, разрушение естественной плотности и структуры грунта плохо сказывается на его несущей способности, а заглубление приближает подошву фундамента к зеркалу грунтовых вод. Принимая решение строить дом на неровном рельефе, всегда лучше не разрушать созданное природой, а созидать, используя возможности современной архитектуры.

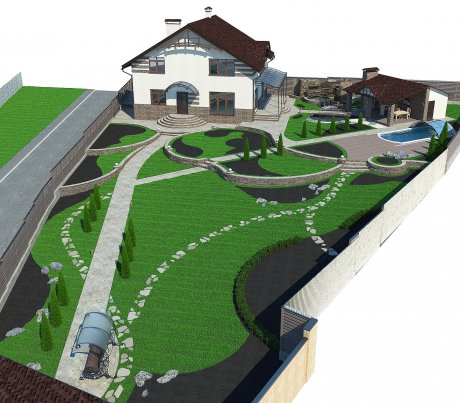

Самым гармоничным оказывается ландшафт, в котором строения огибают деревья, повторяют особенности рельефа. Выполнять застройку участка лучше всего с применением такого архитектурного приёма, как террасирование, при котором ступенчатую форму имеет не только фундамент дома, но и вся придомовая территория.

Дом обычно ставят в самом высоком месте, вниз по склону разбивают сады и огороды, лужайки и газоны. Так люди делали всегда: вода, скатывающаяся по склону, в этом случае частично поглощается корнями растений, за счёт чего обеспечивается естественный дренаж. Даже если разбивать огороды вы не планируете, рекомендуем высадить вниз по склону газонную траву.

Ещё один, весьма интересный с точки зрения архитектуры приём – это строительство подпорных стенок. Хоть это и затратно по финансам и времени, но очень красиво – особенно если при их возведении учесть архитектурный стиль дома. Подпорные стенки предотвращают сдвиг грунта в тех случаях, когда сделать естественный откос с небольшим уклоном не представляется возможным. Хотя, такие стенки могут быть не только укрепительными, но и чисто декоративными.

При строительстве на нервном рельефе индивидуализируется не только конструкция фундамента, но и по-другому структурируется отмостка. Если в традиционном исполнении она со всех сторон имеет одинаковую ширину, то здесь ситуация совсем другая.

Самая широкая сторона отмостки, вылет которой составляет не менее 4-х метров, обращается в сторону вершины холма. Поверхность этой стороны отмостки будет направлена не вверх, а вниз – с таким расчётом, чтобы вода могла стекать в выемку контруклона. От выемки вода отводится с помощью огибающих дом канавок или кольцевого дренажа в накопительную ёмкость, откуда потом можно её использовать для хозяйственных нужд, либо в уличный кювет.

По бокам отмостка будет иметь ширину 2-3 метра и каскадную форму; снизу как обычно – всего 1 м. В целом, даже на прямоугольном здании отмостка будет иметь в плане многогранную форму.

На участках с пересечённым рельефом строящееся здание располагается с учётом направления уклона, а не по расположению сторон горизонта, как это делается при строительстве на ровном участке. Так что, выбрать наиболее удобное для хорошей инсоляции положение здесь не получится — приоритетом здесь является устойчивость фундамента.

• Учитывая наличие цокольного этажа, под него придётся копать не просто траншеи (даже если это лента), а полноценный котлован. При его разработке очень важно правильно задать откосам углы наклона, предупредить осыпание стенок и сползание грунта. Конкретика зависит от типа грунта, на песках откосы делают 35-45 градусов; на суглинках и глинах 50-60 градусов; на плотных гравелистых или глубоко промерзающих грунтах можно обходиться и без откосов.
• Если фундамент ступенчатый, ступени формируют так, чтобы каждая из них опиралась на материковый грунт. Выполнение разметки контуров котлована выполняется как обычно, с привязкой к любому удобному объекту или проезду. Вне зависимости от формы котлована в плане, в разрезе у его дна будет несколько отметок, которые переносятся туда с помощью геодезических приборов.
• Начинают земляные работы со снятия растительного слоя, толщина которого может варьироваться от 10 до 25 см. Выемку основного грунта начинают обычно с наиболее низкой отметки, постепенно продвигаясь по склону вверх. Ширина ступеней, нарезаемых в грунте, должна быть несколько больше, чем ширина базы дома. Высота и длина должна соответствовать проектным размерам.
• В процессе подготовки ступеней сразу же устанавливаются и щиты опалубки – чтобы на уступах не осыпался грунт. Существует две технологических схемы устройства ступенчатого фундамента: 1) Первой устанавливается опалубка на нижней ступени, бетонируется, а после затвердевания поднимается выше. 2) Опалубка собирается сразу на всю высоту ленты, выставлются сначала маячные щиты, а затем рядовые.
• И в том, и в другом случае инвентарные щиты, чаще используемые специалистами-подрядчиками, прикрепляются к схваткам и фиксируются вставками и инвентарными клиньями. Между собой их соединяют пружинными скобами и шпонками, устанавливают стяжки и временные распорки, с помощью которых и обеспечивается точность высоты фундамента.
• Деревянная опалубка для формирования ступенчатого фундамента применяется реже, она должна выполняться плотниками 2-3 разряда. Чтобы точно установить щиты с противоположных сторон, из доски, равной ширине фундамента, изготавливается шаблон. С его помощью и выставляются стойки, на которые потом навешиваются щиты. После выверки вертикали, щиты фиксируются стяжками и укрепляются раскосами.

  Стяжки нивелируют распорные усилия, возникающие под давлением бетона

• Армирование фундамента вообще ответственная работа, но в данном случае она ещё и довольно сложная, потому что там, где будут перепады высот, требуется усиление. И конечно, формировать каркас на глазок, без соответствующего расчёта нельзя. Если фундамент ленточный, его армирование выполняется стержневой арматурой диаметром до 16-20 мм (рабочая), и до 10-12 мм (продольная).
• Каркас собирается в пространственном варианте, обычно с двумя рядами рабочей арматуры — если учесть, что высота ступеней фундамента не превышает 30 см. Верхний ряд стержней должен быть ниже верха опалубки (а сам каркас по ширине меньше расстояния между бортами) настольно, чтобы при заливке образовался защитный слой 50 мм. Снизу должно быть 70 мм, что обеспечивается за счёт установки элементов каркаса на пластиковые фиксаторы.

  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Если уклон холма составляет более 18 градусов, уступ может предварительно укрепляться анкерами.

• Бетон для заливки фундамента чаще всего приходится изготавливать прямо на стройплощадке, так как тяжёлому бетоновозу затруднительно ехать в гору. Чтобы успеть залить фундамент за один день, рабочим приходится делать всё возможное, чтобы избежать непредвиденных остановок: запасаться достаточным количеством людей, бензогенератором и второй бетономешалкой.
• Бетонирование производится в таком же порядке, как и собиралась опалубка, с параллельным уплотнением смеси. Очень важно, чтобы в монолите не образовывались пустотные карманы, а поверхность была хорошо выровнена. После заливки его укрывают, в жару трижды в сутки проливают водой.

Опалубка снимается при наборе фундаментом 70% прочности (7-14 дней в зависимости от температуры), после чего монолит выдерживается до тех пор, пока не наберёт полную прочность. На это при +20 градусах уходит 4 недели, после чего можно приступать к возведению стен дома.

Самые популярные проекты серии FH:

Строительство дома на склоне не может быть простым и дешёвым по определению, поэтому не сильно обольщайтесь низкой стоимостью земли. Однако не стоит и впадать в уныние: вы получаете шикарный ландшафт, тогда как обладатели равнинных участков из кожи вон лезут, чтобы как-то оживить территорию с помощью искусственных насыпей, камней и устройства перепадов высот.

При строительстве на склоне есть свои трудности, потому что не только для фундамента, но даже для хранения стройматериалов приходится подрезать часть холма, чтобы получить ровную площадку. Всё это связано с необходимостью вывоза немалого объёма грунта, предупреждения затопления и подмыва уступов ливневыми водами посредством устройства дренажных канав. Хотя с дренажом как раз проблем и нет — вода легко уходит самотёком.

Проектирование домов для строительства на склонах осуществляется по нескольким принципам.

1. Дом состоит из нескольких секций одинаковой высоты, смещённых одна относительно другой по вертикали (каскадно-секционный тип).
2. Дом может состоять из нескольких блоков с разной этажностью, с ориентацией по линии уклона. Или разноэтажные секции ориентируются поперёк уклона, а их крыши образуют открытые террасы (террасный тип расположения).
3. Дом из нескольких блоков переменной этажности длинным фасадом ориентируется поперёк склона, а за счёт разницы в высоте стен крыши выводятся на один уровень.

К возводимым на возвышенности домам предъявляются особые требования по тепло- и гидроизоляции, потому что:

• Ветровые нагрузки здесь значительно возрастают, что провоцирует образование конденсата на стенах.
• Более сложны по конфигурации трубопроводы, а это увеличивает риск протечек воды.
• Некоторые помещения не имеют естественного воздухообмена, поэтому требуется устройство принудительной вентиляции.
• Скудная инсоляция на склонах, обращённых на север, вынуждает усиливать искусственное освещение, увеличиваются затраты не только на электроэнергию, но и на обогрев.

Архитекторам при проектировании домов на склоне приходится просчитывать немало факторов: от градуса уклона, до направления подъездной дороги. Поэтому заниматься подобным строительством самостоятельно, без соответствующей профессиональной подготовки — себе дороже.

На участках с неровным рельефом проведение инженерно-геологических изысканий является процедурой обязательной. В отчётах геологов будет зафиксировано только первозданное состояние склона, не тронутое строительством, а при внесении изменений естественный баланс меняется. Именно поэтому так важно предусмотреть меры по сохранению рельефа и созданию эффективного дренажа склона, которые и обеспечат длительную и беспроблемную эксплуатацию дома.

Какой уклон для отвода воды?

Для отвода воды с поверхности земли, например, с крыши здания, необходим определенный уклон, который обеспечивает эффективный отвод воды. Оптимальный уклон для отвода воды зависит от нескольких факторов, таких как количество осадков в регионе, площадь крыши или земельного участка, а также тип используемой системы отвода воды.

Обычно для отвода воды с крыши здания используют уклон от 2% до 5%, что соответствует наклону от 2 до 5 см на 1 метр. Если уклон слишком мал, то вода может стекать медленно и задерживаться на поверхности, что может привести к образованию луж и повреждению крыши. Если же уклон слишком большой, то вода может стекать слишком быстро, что может привести к эрозии почвы и другим проблемам.

Для земельных участков уклон также должен быть достаточным, чтобы обеспечить эффективный отвод воды от дома и других построек на участке. Оптимальный уклон для отвода воды с земельного участка зависит от рельефа местности, типа почвы и количества осадков, но как правило, рекомендуется уклон от 2% до 3%.

При проектировании системы отвода воды следует учитывать все эти факторы, чтобы обеспечить эффективный отвод воды и избежать проблем с накоплением воды на крыше или земельном участке.
