Технология дренажа участка — глубинные дренажные системы на даче.

Наши загородные участки находятся в разнообразных местах. У некоторых из нас даже последствия сильных дождей исчезают мгновенно, словно вода впитывается в песок. Это объясняется песчаной природой грунта на участке.



Если воды на вашем участке больше, чем хотелось бы, или прошедшие дожди и талые воды не спешат покидать территорию дачи, стоит задуматься не только о покупке резиновой обуви для всей семьи, но и о системе осушения участка — дренаже.

Дренаж — искусственно созданная система удаления лишней воды

В предыдущих публикациях Дренажные системы на дачном участке  и Дренажные системы на дачном участке: поверхностный дренаж  я рассмотрела общий принцип устройства системы искусственного удаления воды и возможности поверхностного дренажа, а также различные способы декоративного оформления дренажных канавок.

В этом материале вы найдёте информацию о том, что делать, если гидрологическая обстановка участка более сложная и поверхностным дренажом не обойтись. То есть уровень грунтовых вод (УГВ) высок, а почва глинистая, слоистая и плохо пропускает воду.

Глубинный дренаж

Название «глубинный» говорит само за себя: конструкции дренажной системы располагаются на глубине, под землёй. Назначение и причины устройства глубинного дренажа могут быть различными:

• альтернатива поверхностному, если не хотите или не имеете возможности размещать на участке канавы, даже очень декоративные;
• сложные гидрологические условия, то есть одним поверхностным дренажом не обойтись;
• при строительстве. Если УГВ на месте застройки располагается на глубине менее полутора метров от поверхности почвы, при устройстве фундамента закладка дренажа обязательна.

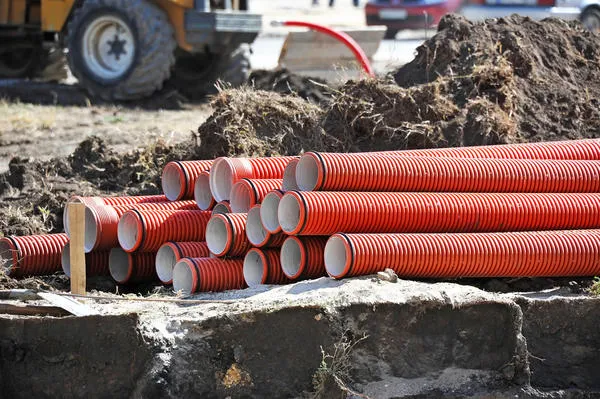

Устройство глубинного дренажа — часть масштабных работ по строительству и благоустройству

Устройство глубинного дренажа связано с масштабными земляными работами и требует основательных расчётов. Система дренажа представляет собой проложенные под землёй дренажные трубы (дрены) или другие конструкции, например, дренажные тоннели, траншеи, подушки, маты.

Выбор конструкций, глубина заложения и частота расположения отдельных элементов системы зависит от условий на конкретном участке: количества воды, проницаемости почвы, дренируемых объектов. Система дренажа участка может быть комбинированной, когда глубинный дренаж сочетают с поверхностным.

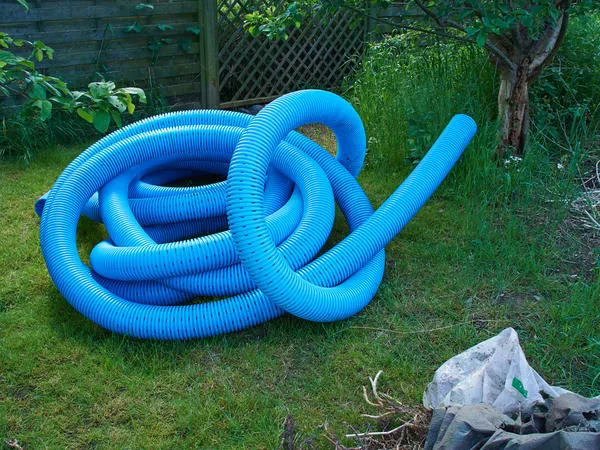

Кроме дренажных труб и лотков из различных материалов (подробнее об этом можно прочитать в публикации Дренажные системы на дачном участке), глубинный дренаж может быть выполнен и в виде траншей, заполненных фильтрующими материалами (гравием и щебнем), без использования дренажных труб. Поверх таких траншей укладывается грунт.

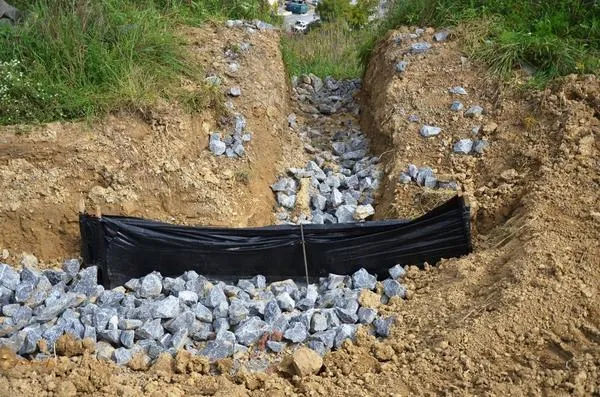

Траншея, засыпанная щебнем

В зависимости от потребностей в осушении конкретного участка, выделяют два вида дренажных систем:

• местные, устраиваются для отвода воды от отдельных объектов: строений, дорог и тому подобного;
• общие, применяются для понижения уровня грунтовых вод на обширной территории всего участка.

А ещё закрытые (глубинные) дренажные системы могут различаться по назначению.

Отсекающий дренаж

Примером специализированного устройства для отвода лишней воды может быть отсекающий дренаж. Его назначение — отсечь потоки грунтовых вод от территории участка или строений.

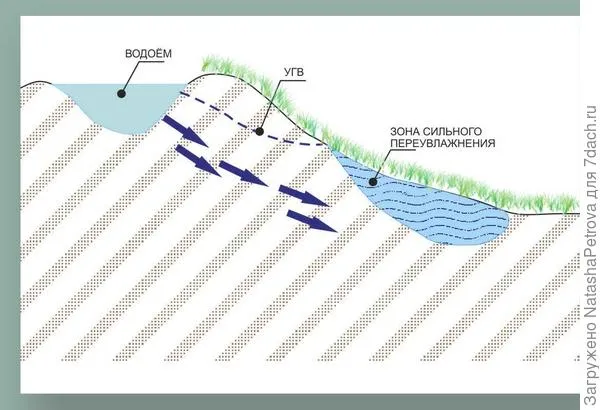

Ситуация, в которой необходим отсекающий дренаж

Он необходим, если ваш участок расположен на крутом склоне. Отсекающий дренаж уменьшит смывание плодородного слоя грунта и эрозию почвы. А в ситуации, когда выше участка находится водоём, устройство такого дренажа уменьшит зону сильного переувлажнения, образующуюся в нижней части склона.

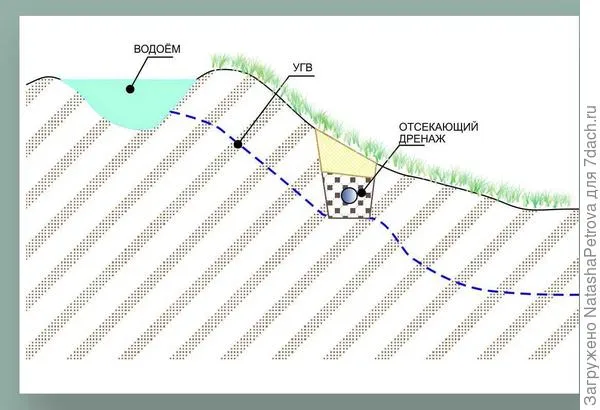

Отсекающий дренаж

Дрены в этом случае укладываются перпендикулярно уклону. На границах участка они соединяются с дренажными трубами, проложенными параллельно наклону рельефа и отводящими собранную воду в нижнюю часть участка или за его территорию.

Отсекающий дренаж может иметь «П» или «Г»-образную форму. Количество поперечных дрен зависит от степени увлажнения и длины склона.

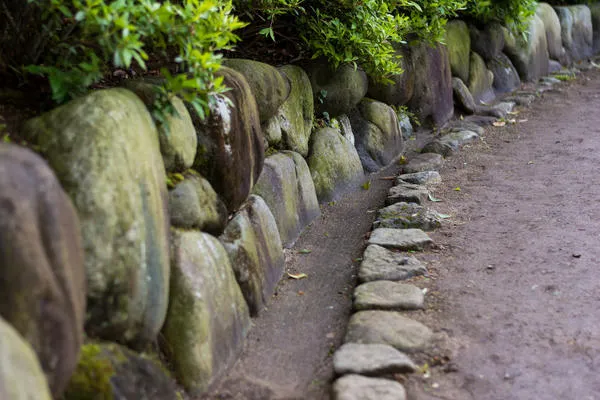

Дренаж подпорных стенок

Ландшафтные конструкции, применяемые на наклонных участках, требуют дренирования со стороны подпора. Если подпорные стенки расположены поперёк склона, их осушение можно совместить с устройством отсекающего дренажа.

Поверхностный дренаж подпорной стенки

С наружной стороны целесообразно дополнить его поверхностным дренажом, который дополнительно предотвратит размывание основания конструкции.

Дренаж на большой площади

Если предполагается осушать большую площадь, то требуется составить план дренажной системы. Схема расположения дрен и канавок, дренажных колодцев и поглощающих ёмкостей — неотъемлемая часть общего плана строительства и благоустройства участка. Планирование системы дренажа позволит учесть особенности рельефа, расположение строений и конструкций, коммуникации, планируемые посадки растений и их требования к воде, устройство систем полива и прочее.

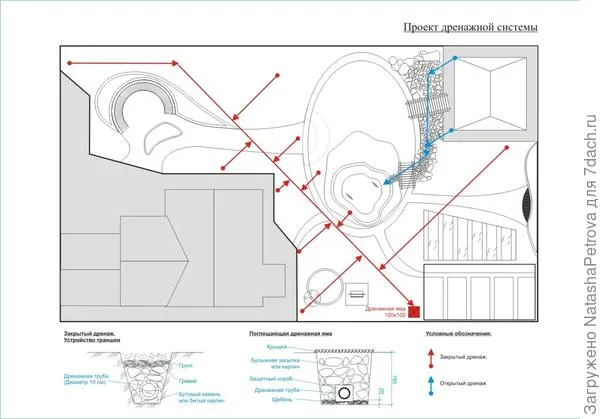

План дренажной системы. Фото с сайта matline.ru

Поэтому часто встречающиеся рекомендации расположения дрен «ёлочкой», «сеткой» или по иной схеме не имеют смысла без учёта конкретных особенностей вашего участка — имеющихся или проектируемых.

Дренаж при устройстве фундамента

Грамотное дренирование места строительства не только избавит вас от сырого подвала, но и убережёт конструкции фундамента от порчи. От воздействия влаги нижняя часть фундамента постепенно разрушается, а верхняя, намокая в месте выхода фундаментной стенки из грунта, зимой подвергается множественным циклам замерзания-размерзания.

Одной гидроизоляцией проблему не решить, поэтому нужно отвести лишнюю воду от конструкций. А значит, о дренаже при устройстве фундамента стоит поговорить более подробно. Как и остальные составляющие дренажной системы, работы по устранению подмокания фундамента требуют проектирования с учётом особенностей рельефа, грунта на месте застройки, конструкции фундамента. Различают три вида дренажа зданий.

Пристенный дренаж

Пристенный дренаж эффективен для глинистых и суглинистых почв. Он состоит из дренажных труб, проложенных по периметру здания, и гравийной и щебёночной засыпки. Расстояние от стен дома до дрен определяется шириной опор фундамента и размерами смотровых колодцев. Глубина укладки труб при устройстве пристенного дренажа определяется заглублением фундамента: дрены укладываются выше его основания.

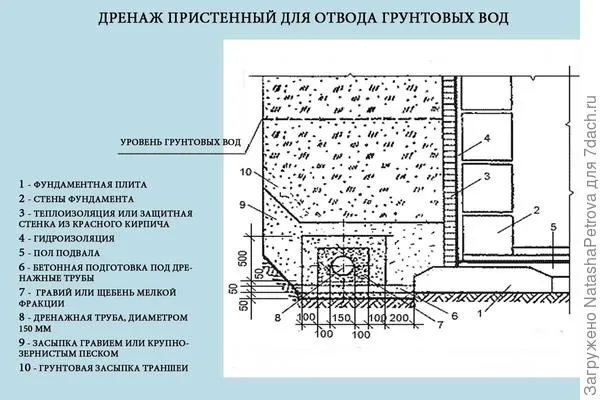

Схема устройства пристенного дренажа. Рисунок из СНиП 2.02.01-83 «Основания зданий и сооружений»

Если в доме есть подвал, то пристенный дренаж делается ниже уровня пола подвала, но выше основания фундамента. Эта система для экономии средств может быть объединена с ливневой канализацией. В этом случае требуется расчёт диаметра дренажных труб с учётом ливнёвки, чтобы их размер удовлетворял принимаемому объёму воды.

Кольцевой дренаж

Если вы планируете строительство здания с глубоким подвалом или, наоборот, совсем без подвала, у вас на участке насыщенные водой песчаные грунты или суглинки, имеются близко расположенные напорные грунтовые воды — во всех этих случаях целесообразно устраивать кольцевую дренажную систему. Она может быть самостоятельным вариантом дренажа фундамента или использоваться в дополнение к пристенному.

Использование тандема пристенного и кольцевого дренажа разумно и в случае неоднородного состава грунта в месте застройки.

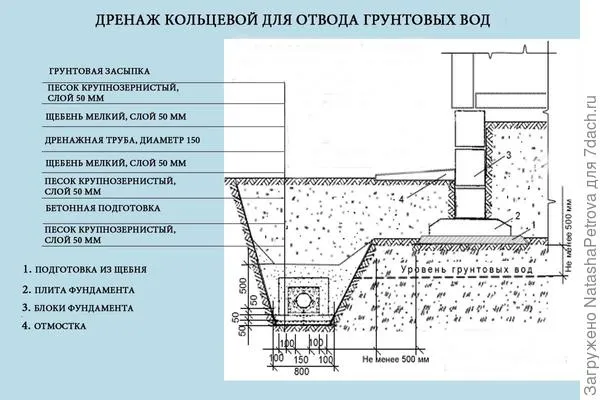

Схема устройства кольцевого дренажа. Рисунок из СНиП 2.02.01-83 «Основания зданий и сооружений»

Кольцевой дренаж удобен и для группы строений, расположенных рядом, ведь расстояние между дренажными трубами и стеной дома при устройстве кольцевой системы можно сделать гораздо больше, чем в пристенном дренаже — до 8 метров. Поэтому кольцевым дренажом можно обвести сразу несколько строений. Размещение дрен на расстоянии больше 8 метров от строений нежелательно, так как снижается эффективность работы дренажной системы.

При устройстве кольцевого дренажа дрены размещают ниже основания фундамента.

Пластовый дренаж

Пластовый дренаж — ещё один вид дренажа, используемый при строительстве зданий и сооружений. Его назначение — отведение высоко стоящих грунтовых вод от строительного котлована, чтобы водоносный пласт, имеющий слоистую структуру, не размыл основание фундамента впоследствии.

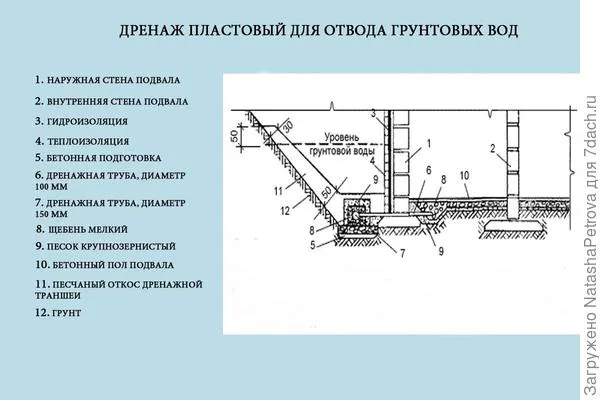

Схема устройства пластового дренажа. Рисунок из СНиП 2.02.01-83 «Основания зданий и сооружений»При устройстве пластового дренажа на месте строительства, в котловане отсыпается песчаная подушка с трамбованием. Толщина слоя песка — не менее 400 мм. Если есть необходимость и возможность, под песчаную подушку укладывается геотекстиль.

В этой отсыпке устраиваются гравийные каналы глубиной не менее 200 мм. Каналы параллельны и располагаются в направлении от центра к стенам здания. Расстояние между каналами — от 5 до 12 метров в зависимости от размеров строения. В перпендикулярном направлении с таким же шагом делаются гравийные насыпи, в сечении имеющие призматическую форму.

Пластовый дренаж обязательно гидравлически соединяется с наружной системой пристенного дренажа.

Устройство дренажа фундамента желательно запланировать и производить на нулевом этапе строительства, потому что после окончания стройки земляные работы будут или невозможны (как в случае с пластовым дренажом), или затруднительны и финансово более затратны. Пожалуй, исключением оказывается только кольцевой дренаж, который располагается на некотором удалении от строений, поэтому может быть выполнен уже после окончания строительных работ.

Материалы для дренажа

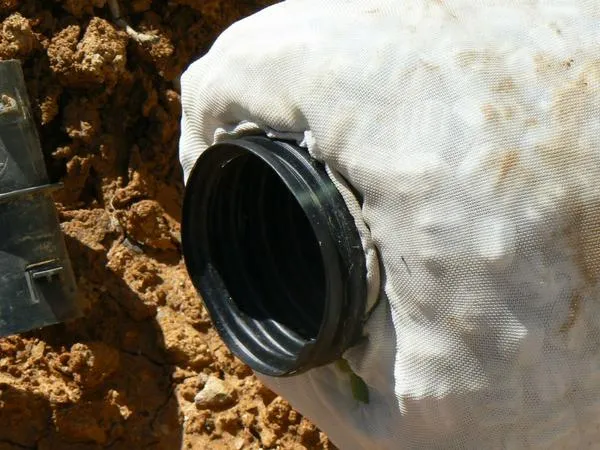

Традиционно для устройства дренажа используются крупнозернистый песок, гравий и щебень разных фракций. Для уменьшения проникновения частиц грунта в дренажный фильтр засыпка производится на слой из геотекстиля.

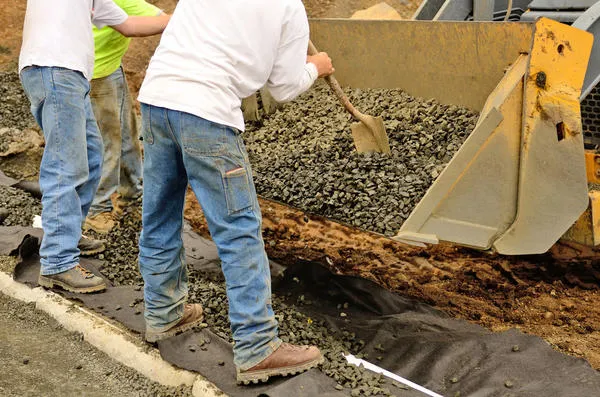

Засыпка щебня в дренажную траншею

Помимо природных фильтрующих материалов, сегодня широко используются синтетические фильтры, специально разработанные для таких целей и зачастую более функциональные и удобные. Но и более дорогие. Примером таких изделий служат дренажные конструкции, представляющие собой готовую систему из трубы с отверстиями, синтетических фильтров и чехла из геотекстиля.

Дренаж Softrock. Фото сайта softrock.ru

Основной плюс использования таких систем — лёгкость монтажа. Конструкции имеют небольшой вес: одну секцию свободно может поднять один человек. Трёхметровый отрезок готового к монтажу изделия весит всего около 15 килограмм. Эта труба заменит засыпку более тонны щебня. В комплект входят соединительные муфты.

Монтаж всей системы можно произвести самостоятельно, без привлечения спецтехники и завоза кубометров щебня. Другое преимущество состоит в том, что выполненные в заводских условиях дрены с фильтрующей засыпкой более надёжно защищены от заиливания.

Дренажные маты

Кроме дренажных труб различной конструкции, при поиске материалов и технологий можно обратить внимание на другое синтетическое изделие — дренажные маты.

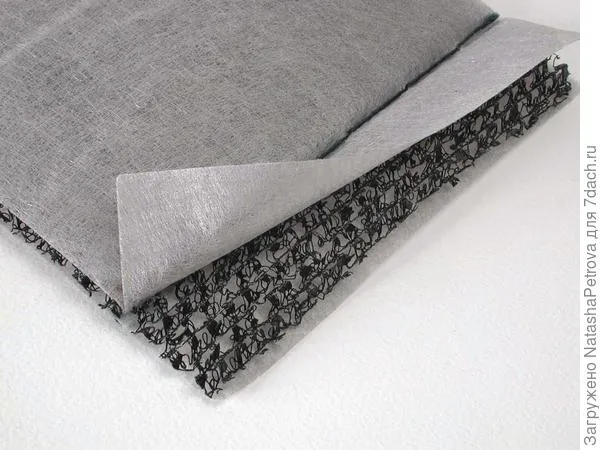

Дренажный мат. Фото сайта mizol.ua

Дренажный мат представляет собой объёмную пластиковую сетку различной толщины, заключённую между двумя слоями геотекстиля. Современный композитный материал — хорошая альтернатива отсыпке из щебня и песка. Он лёгкий, простой в монтаже и более защищённый от основной проблемы дренажных систем — заиливания.

Дренажные тоннели и дренажные поля

Более масштабные элементы дренажной системы — это дренажные поля. Они используются для создания дренажа больших площадок, например, полей фильтрации после септика. Для их устройства можно применить старые добрые способы — дренажные щебёночные подушки и трубы, а можно — современные технологичные решения: дренажные тоннели или вот такие монументальные пластиковые конструкции, как в видеоролике ниже. Они собираются по принципу детского конструктора Лего, и это дело можно попробовать как раз ребёнку и поручить.



Самодельные дренажные конструкции

Технологии шагнули далеко вперёд и не стоят на месте, производители постоянно трудятся над разработкой новых конструкций: более лёгких, простых в монтаже, долговечных. Однако наработки предков также не забыты и сегодня находят применение наряду с суперсовременными материалами.

По сути, назначение дренажных фильтров — создание более проницаемой среды для воды с одной стороны, и нарушение капиллярности — с другой. Вода движется с помощью сил гравитации, она течёт вниз. Вверх она может подняться только по структуре мелких каналов — капилляров.

Все же обращали внимание, что в песчаную почву (хорошо проницаемую структуру) вода уходит с лёгкостью, а на плотной глине может стоять много часов. Поэтому введение щебёночной, гравийной или песчаной засыпки делает грунт легко проницаемым для воды, попадающей сверху (например, дождя), и становится преградой для грунтовых вод, поднимающихся снизу.

Для создания дренажной системы можно использовать любые материалы, которые обеспечат высокую проницаемость почвы и нарушат капиллярность: строительный мусор, битое стекло, пластиковые бутылки и прочее.

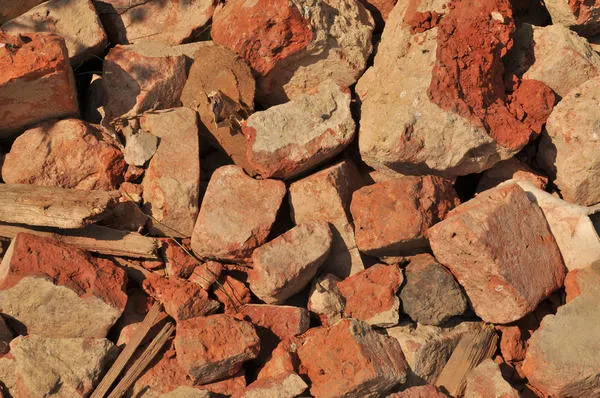

Битый кирпич для засыпки дренажных траншей

Один из способов устройства дренажа самостоятельно — фашинный дренаж. В качестве дрен используются связки длинных прямых веток — фашины. Материала для их создания остаётся много при расчистке от зарослей ольхи или вербы. Уложенные в дренажные траншеи связки веток, так же как и дренажные трубы, засыпаются щебнем.

Фашинный дренаж, в отличие от пластиковых конструкций, менее долговечен: ветки со временем перегнивают, а дренажные траншеи затягиваются илом. Но 15-20 лет такая система будет функционировать не хуже сделанной из современных неразлагающихся материалов. И даже после того, как ветки в траншеях перегниют, в этих местах структура почвы всё равно будет отличаться от первоначальной плотной глины, а значит, старые траншеи будут продолжать, хотя и с понизившейся эффективностью, но функционировать.

Какую дренажную систему вы выберете, зависит от многих причин. Но заранее продуманный и функционально правильно устроенный дренаж может значительно облегчить вашу жизнь на даче, поможет избежать многих неприятностей, связанных с лишней водой.

Сколько дней ставят дренаж?

Время установки дренажной системы зависит от масштабов проекта, технологии установки, глубины и размеров дренажной ямы, а также от условий и погодных факторов.

Для примера, установка дренажа для дома или коттеджа может занять от нескольких дней до нескольких недель. Обычно установка дренажа включает в себя такие этапы, как подготовка места для установки дренажной ямы, прокладка труб, установка геотекстиля и щебня, гидроизоляция и т.д.

Если установка дренажа производится на участке с труднодоступным доступом, в условиях плохой погоды или сезонных ограничений, то сроки могут значительно увеличиваться.

В любом случае, для получения точной информации о времени установки дренажа следует обращаться к специалистам-подрядчикам, которые могут произвести оценку масштабов работ и дать более конкретную информацию о сроках выполнения работ в конкретном случае.
