Устройство дренажной канавы на участке — глубина траншей, способы и применение труб.

1. Когда требуется устройство дренажных канав
2. Способы прокладки
3. Классификация дренажных канав
4. Определение направления движения стоков на участке
5. Преимущества и недостатки
6. Требования к водоотводным канавам
7. Необходимые материалы
8. Этапы строительства дренажных канав
9. Стоимость дренажа, примерная смета
10. Способы укрепления дренажных канав
11. Устройство канав на участке с уклоном
12. Описание и принцип работы дренажных труб
13. Как прочистить засор в дренажной трубе
14. Декорирование дренажных канав
15. Фильтрующие и накопительные колодцы
16. Советы мастеров

Избыточная влажность может быть вызвана наличием высоко расположенных подземных вод, глинистыми или суглинистыми почвами, а также недостаточной проницаемостью для талой или дождевой воды. В таких случаях актуальным решением может стать использование дренажной канавы.

Излишки влаги негативно влияют на газоны и покрытия, портят внешний вид территории. На переувлажненном грунте происходит загнивание корней, плохо растут деревья и кустарники.

Удалить влагу с почвы и создать оптимальный водный баланс на участке способны дренажные канавы.

Когда требуется устройство дренажных канав

Необходимость в отводе воды с участка возникает, когда на поверхности земли вода скапливается в больших количествах и плохо впитывается в грунт.

Отвод воды с участка требуется так же в следующих случаях:

• расположение территории в низине, куда стекают талые и дождевые воды с более высоких мест;
• просачивание воды, запах сырости или появление плесени в подвальных помещениях или подполе;
• заболоченность участка, влажная земля даже в жаркое и сухое время года;
• долго не высыхающие лужи после таяния снега или дождя.

Если участок расположен на слоне, для предотвращения размывания плодородного слоя почвы следует устроить поперечные дренажи, для перехвата и отвода воды в ливневую канализацию, накопительные емкости и другие подходящие места.

Необходимость осушения грунта можно определить послед гидрогеологического исследования грунта на земельном участке.

Если на участке высокий уровень залегания грунтовых вод, меры по отводу воды нужно предусмотреть еще на этапе строительства дома.

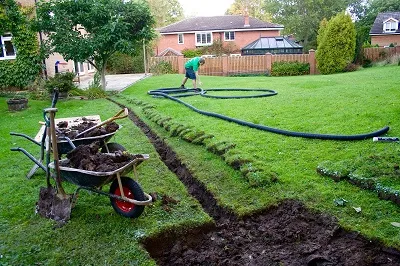

Дренажные канавы на участке со сложным рельефом.

Способы прокладки

Дренажные канавы бывают открытыми и закрытыми.

1. Открытые дренажные канавы представляют собой траншеи, располагаемые в местах наибольшего скопления воды. Они используются для отвода поверхностных талых и дождевых вод и особенно эффективны для осушения участков, расположенных на склоне.

Для предотвращения осыпания стенок на дно траншеи могут устанавливаться лотки из пластика, полимербетона или армированного бетона. Сверху лотки закрываются декоративными решетками, в целях безопасности и для защиты от листвы и мусора.

Стенки канавы также можно укрепить металлическими сетками — габионами, природным или искусственным камнем, дерном, специальными георешетками из пластика и прочими материалами.

1. Закрытые дренажные канавы более сложные в исполнении.

Такие конструкции устраивают посредством укладки в траншеи дренажных труб. Вода через перфорированные стенки поступает в дрены и самотеком удаляется за пределы участка или в специально отведенные места. Для предотвращения заиливания, трубы засыпаются дренирующим щебнем и оборачиваются геотекстилем. Сверху дренаж засыпается растительным грунтом и засевается газонной травой.

Количество канав зависит от высоты снежного покрова на участке, степени увлажнения почвы в сезон дождей и глубины залегания подземных вод.

При устройстве открытых канав необходимо сделать стенки максимально герметичными, чтобы вода, не впитываясь, уходила в ливневую канализацию.

Схема устройства закрытого дренажа.

Классификация дренажных канав

Проблема переувлажнения почвы ливневыми стоками, грунтовыми и паводковыми водами характерна для загородных домов и дачных участок, транспортных магистралей и парковых зон.

Страдают подземные конструкции домов, разрушаются дороги и тротуары, смывается плодородный слой и ухудшается структура почвы.

Для решения проблем переувлажнения создаются дренажные канавы, которые классифицируются по различным факторам:

По назначению

• отведение воды от фундаментов зданий и сооружений, погребов;
• перенаправление потоков воды на склонах и участках со сложным рельефом;
• осушение заболоченных участков при высоком залегании подземных вод;
• защита дорог, тротуаров и подъездных путей от разрушения, устраиваемая вдоль дорог в виде канав-кюветов;

>По месту прокладки

В зависимости от количества отводимых стоков дренажные канавы бывают:

• магистральными — в виде комплекса траншей, проложенных по территории участка;
• периметральными — выполненными по периметру дома или забора;
• вспомогательными — принимающими воду с отдельных участков.

При незначительном обводнении достаточно устроить канаву вдоль границ участка. Для полноценной защиты участка со сложным рельефом потребуется сложная сеть дренажей.

Рисунок 4.Открытый водоотводный лоток.

Определение направления движения стоков на участке

Направление движения стоков и уклон дренажной трубы зависит от следующих параметров:

• рельефа местности и степени перепада высот;
• глубины залегания подземных вод;
• уровня промерзания грунта;
• геологических особенностей и типа почвы на участке.

Глубину залегания подземных вод можно определить по уровню воды в колодце или реке (если они имеются поблизости).

В противном случае придется рыть скважину или заказывать гидрогеологическое обследование участка в специализированной компании. Результаты изысканий позволят подобрать оптимальный вариант дренажных систем.

Дренажные канавы будут работать эффективно только при соблюдении правильного уклона дерны, регламентируемыми установленными нормативными стандартами.

Таблица 1. Соотношение диаметра труб и уклона траншеи.

Диаметр дренажных труб (мм)	Уклон траншеи на 1 м/п трубы
	0,8

Водоотводные дренажные траншеи должны располагаться таким образом, чтобы вода по ним уходила самотеком

Недостаточный уклон трубы приведет к заиливанию стенок и возникновению засоров.

Слишком большой уклон приводит к значительным нагрузкам и преждевременному выходу из строя узлов коммуникаций.

Ошибки в расчетах приведут к неэффективности работы дренажных канав или преждевременным засорам. Избежать технических ошибок помогут специалисты.

Устройство дренажных канав собственными силами.

Преимущества и недостатки

Грамотно выполненный дренаж способен понизить уровень грунтовых вод, отвести с участка паводковые воды и обильные атмосферные осадки, улучшить плодородность почвы, предотвратить гибель корней деревьев и кустарников, образование плесени и грибка на строительных конструкциях.

К основным достоинствам дренажных канав относится:

• простота конструкции;
• высокая эффективность;
• минимальный уход;
• возможность устройства собственными силами;
• быстрое удаление дождевых и талых вод за пределы участка;
• доступная стоимость.

Приложив незначительные усилия и воплотив в жизнь дизайнерские идеи и личные творческие фантазии можно задекорировать траншею так, что она станет украшением земельного участка, гармонично вписавшись в окружающий ландшафт и архитектуру близлежащих строений.

Среди недостатков дренажных канав можно выделить:

• возможность засорения и заиливания системы;
• меньшую эффективность, по сравнению с ливневой канализацией;
• необходимость регулярного обслуживания.

Отводные канавы можно организовать даже на низинной местности, где сложно выполнить другие виды дренажа.

Требования к водоотводным канавам

Траншеи дренажных канав устраиваются с учетом уклона, позволяющего воде самотеком продвигаться по направлению к ливневым колодцам, водоемам или специальным емкостям, откуда впоследствии можно брать воду для полива или технических нужд.

Для эффективного отвода воды, открытые канавы должны соответствовать следующим габаритам:

 ширина — 40-50 см;

глубина — 60-70 см;

уклоны стенок — в пределах 30-45 градусов.

Уклон траншеи в сторону водосборной емкости, ливневого колодца или водоема должен быть не менее двух сантиметра на погонный метр канавы. Для предотвращения засоров и обеспечения надежного стекания воды самотеком лучше устраивать уклон 3-5 мм на 1 метр траншеи.

Толщина щебенчатого дренажа выбирается в зависимости от водопроницаемости грунта.

В целях безопасности открытые канавы следует оснастить невысоким ограждением.

Необходимые материалы

Чтобы самостоятельно сделать дренажную канаву, потребуются специальные материалы:

• дренажные перфорированные трубы из стеклопластика, диаметром 50-150 мм, для сбора и отвода воды с участка. Трубы должны иметь перфорацию в виде отверстий диметром 1,5-5 мм, расположенных по всей окружности трубы. Могут быть в оболочке из фильтрующих материалов;
• сгоны, фитинги и муфты для соединения труб;
• геотекстильное полотно, защищающее дренажную систему от заиливания;
• смотровые колодцы, для обслуживания системы;
• фильтрующие или накопительные резервуары, для сбора стоков с участка;
• речной песок и щебень, для устройства подстилающих и дренирующих слоев.

Кроме того, понадобятся лопаты для разработки грунта, электроинструмент для монтажа труб и колодцев, всевозможные трамбовки для уплотнения дна траншеи.

Для защиты дренажных труб при прокладке под дорогой потребуются гильзы из стальных труб.

Этапы строительства дренажных канав

До начала строительных работ размечают участок, и дожидаются сильного дождя, чтобы определить, где больше всего скапливается влаги — именно оттуда в первую очередь должна отводится вода.

Для устройства открытых дренажных канав разрабатывается грунт в траншеях по периметру участка, вокруг строений или в виде разветвленной сети. Стенки лотков укрепляются природными материалами или устанавливают пластиковые дренажные лотки.

Технология строительства закрытых дренажных канав предполагает выполнение следующих операций:

1. Ручную или механизированную разработку грунта в траншеях.
2. Планировку и уплотнение дна канавы.
3. Устройство песчаной подушки, толщиной 10-15 см.
4. Настилку геотекстиля по песчаной подготовке.
5. Засыпку по полотну слоя дренирующего щебня.
6. Монтаж перфорированных дренажных труб и подключение их к смотровым колодцам и накопительным резервуарам.
7. Засыпку труб вторым слоем щебня и заворачивание краев полотна. Геотекстиль предотвратит заиливание щебня и дренажной трубы.
8. Обратную засыпку дренажной траншеи грунтом и обустройство поверхностного слоя земляного полотна.

Такая конструкция позволит поверхностным и грунтовым водам фильтроваться через щебенчатый слой и отводиться по дренажной трубе в накопительный резервуар или дренажный колодец.

Накопительные емкости или фильтровальные колодцы монтируют в самой низкой части участка. Для очистки труб и контроля за состоянием системы в местах пересечений устанавливают смотровые колодцы.

Глубина колодцев зависит от уровня заложения дренажных труб и способов дальнейшего отвода стоков.

Вода из накопительных резервуаров может использоваться в технических целях или для полива участка.

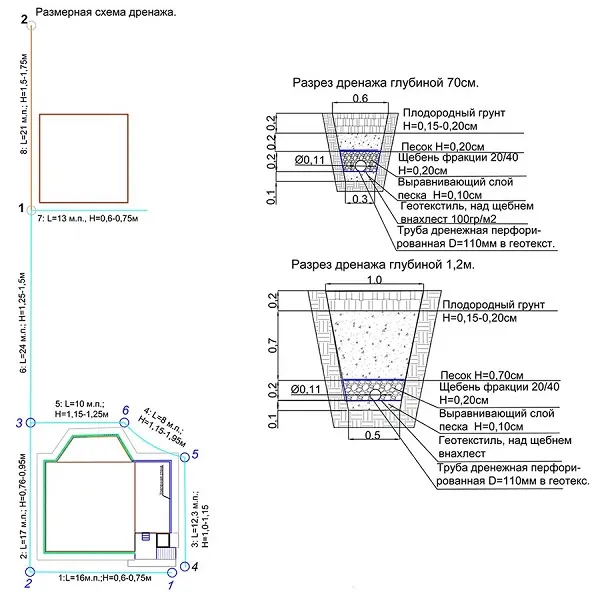

Для защиты участка от переувлажнения необходимо правильно составить схему, рассчитать уклоны и обустроить систему дренажных канав.

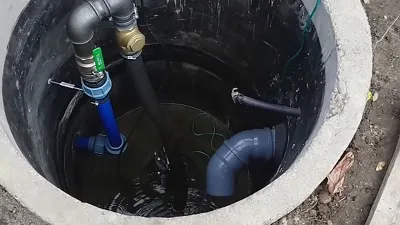

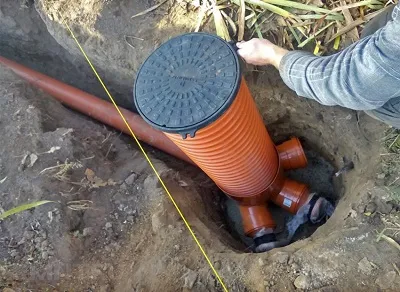

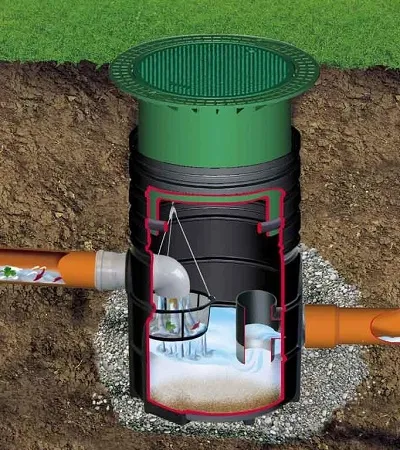

Смотровой колодец.

Чтобы гарантировать эффективность работы системы лучше заказать монтаж дренажных канав под ключ специализированным организациям.

Стоимость дренажа, примерная смета

Первым вопросом при планировании дренажных канав на участке является их стоимость.

Она зависит от следующих факторов:

• конструкции канавы;
• протяженности системы;
• количества смотровых, фильтровальных или накопительных колодцев;
• стоимости материалов;
• затрат труда рабочих.

Ориентировочную стоимость можно рассчитать, воспользовавшись электронными калькуляторами на сайтах проектных и монтажных компаний.

Окончательную цену определяют сметными расчетами, разработанными специалистами после обследования участка и определения схемы дренажной системы.

Таблица 2. Примерный расчет стоимости работ по устройству дренажной канавы протяженностью 55 метров.

Наименование работ и затрат	Ед. изм.	Кол-во	Цена за единицу	Общая стоимость (руб)
Стоимость работ
Разработка грунта в траншеях	м3
Устройство песчаной подготовки с послойной трамбовкой	м3
Монтаж перфорированной трубы	м/п
Засыпка траншеи гравием или щебнем	м3
Укладка геотекстиля	м2
Засыпка канавы грунтом с трамбованием	м3
Монтаж водосборного ж/б колодца
Разработка грунта	м3
Монтаж дна, колец и крышки колодца	шт
Установка люка	шт
Обратная засыпка грунта	м3
Итого стоимость работ
Стоимость материалов
Щебень фракции 40-70	м3
Песок кварцевый	м3
Геотекстиль	м2
Труба перфорированная ПВХ	м/п
Кольца водосборного колодца ж/б	шт
Люк	шт
Итого стоимость материалов
Транспортные затраты
Общая стоимость работ и затрат

Стоимость доставки материалов может отличаться, в зависимости от удаленности объекта.

Сметой предусмотрено устройство дренажной канавы, с уклоном от 0,6 до 1,5 метров.

Дренажные системы на участках со сложным рельефом — сложные инженерные сооружения, требующие разработки проектной документации.

Не стоит экономить на устройстве смотровых колодцев, позволяющих проводить очистку дренажных систем.

Способы укрепления дренажных канав

Чтобы предотвратить размывание грунта в канаве, следует выполнить укрепление стенок.

К наиболее эффективным методам относятся:

• отделка стенок и дна траншеи природным камнем;

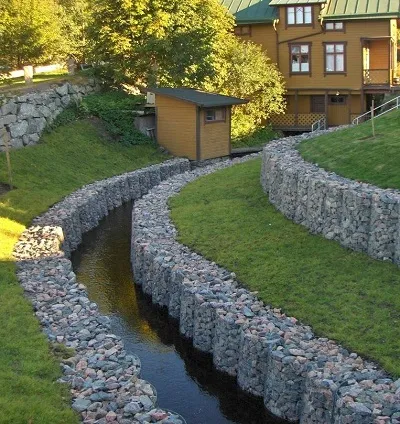

• устройство габионов из оцинкованной сетки с заполнением щебнем или гравием;
• высаживание по краям канавы деревьев и кустарников;
• крепление к стенам и дну канавы георешетки, с последующей засыпкой грунтом, щебнем или бетоном;
• укрепление насыпи с помощью специальных дернин, нарезанных на суглинистых грунтах.

Дренажные канавы в ландшафтном дизайне.

Дренажную канаву на своем загородном участке можно выполнить собственными силами, превратив обычную канаву в элемент ландшафтного дизайна.

Устройство канав на участке с уклоном

Переизбыток воды может наблюдаться не только на горизонтальных территориях, но и на участках со сложным рельефом.

При таянии снега или обильных продолжительных осадках по склонам могут стекать потоки воды, смывающие плодородный слой земли или вызывающие оползни грунта.

Технология устройства канав на склонах практически не отличается от строительства дренажных сооружений на ровной местности.

Наиболее эффективна система дренажей в виде елочки, когда основная траншея роется по направлению к самой низкой точке участка, а в нее под углом входят поперечные каналы.

Вода с осушаемой территории может стекать в ливневую канализацию, накопительные колодцы или близлежащие овраги, пруд или озеро.

Сброс воды в существующие водоемы допустим только после согласования с местными административными органами.

Описание и принцип работы дренажных труб

Водоотводные трубы могут быть из асбестоцемента, керамики, металла, но их используют редко из-за высокой стоимости, тяжелого веса и сложности монтажа.

В настоящее время для выполнения дренажных систем применяются гофрированные перфорированные трубы из поливинилхлорида (ПВХ), полиэтилена высокого или низкого давления (ПВД или ПНД).

Полимерные трубы отличаются легким весом, практичностью и долговечностью. Они просты и удобны в монтаже, стойкие к различным ГСМ и химическим реагентам.

Дренажные трубы имеют гофрированную поверхность и перфорацию в виде множества отверстий диаметром от полутора до пяти миллиметров, расположенных по всей поверхности трубы.

Перфорированные трубы выпускаются в различных вариациях:

• однослойные;
• двухслойные;
• с фильтром из волокон кокоса;
• в оболочке из геотекстиля.

Однослойные дренажные трубы применяются на глубине не более 1,5 метра. При большей глубине траншеи используются двуслойные изделия.

Изделия с фильтром и оболочкой защищают трубы от заиливания.

Диаметр труб выбирается в зависимости от объемов сбрасываемой воды.

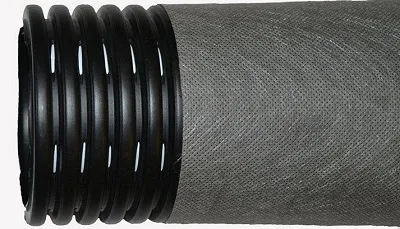

Перфорированная дренажная труба.

Как прочистить засор в дренажной трубе?

Прочистка дренажных труб может выполняться механическим или гидродинамическим способом.

1. Механическая очистка выполняется с помощью различных щеток, ершей или канализационного троса со стальным ершиком.
2. Гидродинамическая очистка проводится с помощью насосного оборудования и компрессора. Засор прочищается сильной струей воды.

Если собственными силами устранить засор не удалось, следует пригласить специалистов, которые с помощью специального оборудования и пневматических насосов очистят засоры, произведут профилактическое обслуживание всей дренажной системы.

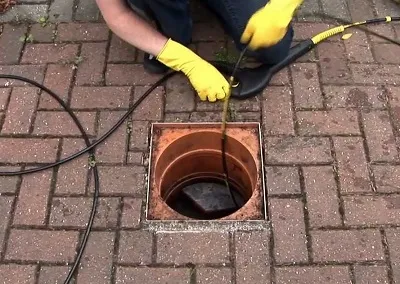

Прочистка дренажа.

Декорирование дренажных канав

Устройство дренажных систем следует проводить до начала благоустроительных работ на участке.

Дренажные канавы должны гармонично вписываться в природный ландшафт.

При оформлении траншеи стоит учитывать общую стилистику участка, уклон рельефа, расположение зеленых насаждений и архитектурный стиль существующих построек.

Для декорирования дренажных канав используются:

• природные камни, уложенные на цементный раствор, или методом сухой кладки;

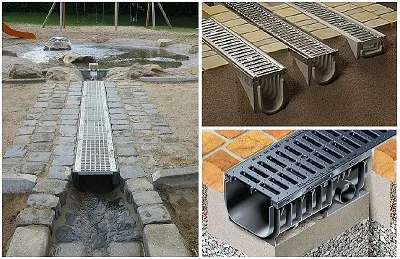

• декоративные решетки и люки из металла, пластика или пескобетона;
• габионы или матрасы Рено, представляющие собой металлические сетки, наполненные камнями.

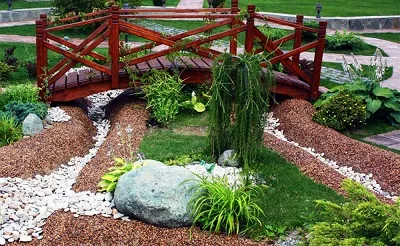

Дренажные канавы можно выполнить в виде природного ручья, дополнить мостиками или искусственными водоемами.

По краям канавы высаживают водные и влаголюбивые растения.

Интересным решением в оформлении сада станет «французская канава». Она представляет собой траншею, глубиной 50-70 сантиметров, засыпанную щебенкой или гравием. Вариант удобен тем, что в такой канаве не накапливается мусор и не «зацветает» вода.

Дренажные канавы могут устраиваться вдоль дорожек, заборов или зонировать различные участки сада.

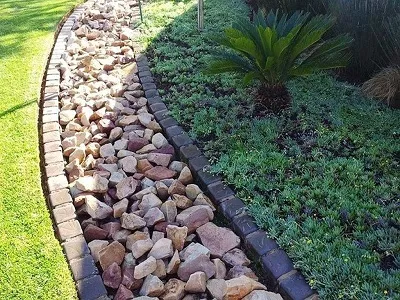

Декоративно оформленный дренаж может стать настоящим украшением загородного участка.

«Французская канава»

Фильтрующие и накопительные колодцы

Дренажные колодцы играют важную роль в водоотводной системе участка.

Существуют резервуары различного функционального назначения, основные из них:

1. Фильтрующие

Предназначены для очистки сточных вод. Колодцы эффективны на участках, где объем дренажных стоков не превышает одного-двух кубов в сутки.

Представляют собой вертикально установленные емкости цилиндрической или конусообразной формы, без дна, глубиной до двух метров.

Колодцы могут изготавливаться из пластика или железобетонных колец.

В основании колодца засыпается фильтрующий слой из промытого речного песка, щебня, кирпичной крошки или крупного гравия, толщиной 20-30 см и покрывается геотекстилем.

Снаружи конструкция так же засыпается щебнем.

Стоки поступают через дренажные трубы, входящие в колодец в верхней части резервуара и уходят через дренирующий слой непосредственно в землю. Проходя через слой песка и щебня, сточная вода очищается от различных загрязнений.

Фильтрующие колодцы устанавливаются в самой низкой точке участка, не ближе 20 метров от водозаборной скважины.

Фильтрующие колодцы эффективны только на песчаных и супесчаных грунтах, обладающих хорошим влагопоглощением.

Устройство фильтрующего колодца.

2. Накопительные

Колодцы изготавливают из пластиковых гофрированных труб большого диаметра, железобетонных или полимерпесчаных колец, стальных или алюминиевых герметичных резервуаров.

Днище колодцев бетонируют или герметично закрепляют дно из пластика с помощью битума.

Накопительный колодец из ж/б колец.

В установленный резервуар врезаются дренажные трубы. Стыки герметично заделываются.

Между резервуаром и стенками котлована засыпается песок или щебень.

Колодец герметично закрывается металлической, бетонной или чугунной крышкой.

Вода, собираемая в накопительный колодец, может использоваться в технических целях, или для полива растений на участке.

Излишки воды сбрасываются в близлежащие овраги или водоемы, по согласованию с местными властями. Для этого устраивается сточный водовод, по которому вода может уходить самотеком, или откачиваться глубинным погружным насосом.

В движение насос может приводить поплавочный датчик, реагирующий на уровень наполняемости резервуара.

Эффективная и функциональная дренажная канава обеспечит оптимальную влажность на участке.

Советы мастеров

Профессиональные мастера подготовили несколько основных рекомендаций по устройству дренажных систем:

1. Планировать работы по отводу воды с участка необходимо после проведения геологических изысканий и обследования грунта. Если территория переувлажнена, устройством дренажей следует заниматься до начала строительных работ.
2. Выбирать конструкцию дренажных канав следует с учетом высоты снежного покрова, максимального уровня осадков, глубины промерзания и отметки залегания грунтовых вод.
3. Для устройства дрен лучше использовать пластиковые перфорированные трубы. Все соединения необходимо выполнять герметично, чтобы защитить систему от повреждений, протечек, смещений в результате морозного пучения грунта.
4. При устройстве закрытых дренажей необходимо обязательно обустраивать смотровые колодцы, для чистки и обслуживания системы.
5. Работы по устройству дренажных канав можно выполнить самостоятельно, но проведение геологического обследования участка и проектирование дренажа лучше доверить специалистам.

Для нормального функционирования дренажа следует не менее одного раза в год проводить чистку и промывку системы от ила и песка. Желоба и каналы необходимо регулярно очищать от листвы, веток, крупного мусора.

Для чего нужна дренажная канава?

Дренажная канава используется для удаления излишков воды или других жидкостей с земли или иных поверхностей. Это важно для предотвращения повреждений, связанных с переполнением или налипанием воды, а также для поддержания чистоты и безопасности окружающей среды. Дренажные канавы часто используются в городских парках, на дорогах, в строительных площадках и других местах, где необходимо удаление воды.

Видео. Инструкция ДРЕНАЖНОЙ системы по дешманский. Дренаж вокруг фундамента
