Стаканный фундамент — описание, область применения и ключевые особенности установки

Благодаря своему особому дизайну, напоминающему стакан, этот вид фундамента используется для установки железобетонных или металлических колонн круглой и прямоугольной формы. Он соответствует стандартам ГОСТ 23972-80 по типу бетона, выбору строительных материалов, а также приемлемым нагрузкам. Если вас интересует тема стаканных фундаментов, такая информация может помочь вам лучше понять особенности и преимущества этой конструкции.

Фундамент стаканного типа – это разновидность столбчатого основания, используется для возведения промышленных зданий большой высоты и широких пролетов по секциям.

Основное преимущество – это возведение в строгом соответствии с ГОСТом и высокая прочность несущей конструкции. Недостаток – это стоимость, но она нивелируется другими техническими характеристиками основания.

Основная задача стаканного фундамента – это передача нагрузки от несущих перекрытий на подушку ленточного основания, причем делается это с помощью железобетонных опор, жестко установленных внутри стакана.

Верхняя кромка колонны также жестко соединяется с ленточной или сборной конструкцией ростверка, который может быть смонтирован даже на большой высоте от уровня почвы.

Где используются стаканные фундаменты

• При возведении колонных промышленных зданий;
• Для обустройства подземных гаражей в несколько ярусов;
• Как несущее основание для мостов, эстакад и высоковольтных линий электропередач;
• Как единственно правильный вариант в соответствии с ГОСТОМ при строительстве машинных залов, конденсаторных и компрессорных в атомной энергетике;
• При монтаже каркасных зданий большой длины на сыпучих почвах с различным расслоением по горизонтальным направлениям;
• Когда нужно обеспечить надежность здания в сейсмически активных зонах;
• Если при проектировании промышленного здания предусмотрены колонны, на которых устанавливаются несущие перекрытия шириной пролета от 6 до 9 метров в соответствии с ГОСТом 23972-80.

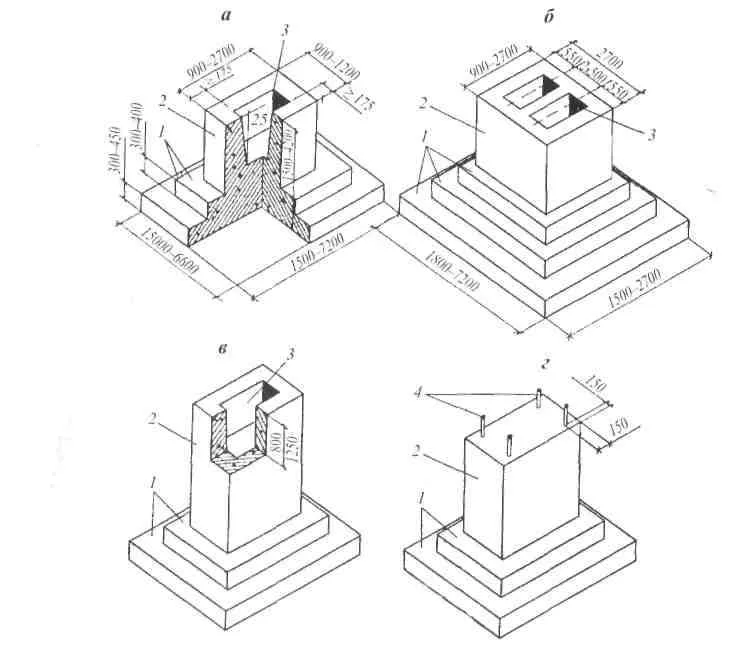

Особенности конструкции такого основания

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

На пучинистых и просадочных почвах использовать стаканные конструкции нельзя через неравномерность воздействия на основания в различных местах.

Возведение плитного основания

Плитный тип фундамента начинается с рытья котлована. Дальше его дно, стены выравниваются, утрамбовываются. На дне сооружается подушка, состоящая из песка и слоя гравия. Все это накрывается гидроизоляционным слоем, поверх которого делается тонкая бетонная стяжка. После ее высыхания монтируется арматура, весь подготовленный котлован заливается бетоном. В итоге получается однородная монолитная железобетонная плита.

Такие основания входят в типы фундаментов для дома и являются незаглубленными. Они располагаются на глубине 40 см. Жесткое армирование всей площади плиты позволяет ей справляться с нагрузками, возникающими при перемещении почвы.

Эти типы фундаментов можно спокойно использовать для строительства домов на любых почвах и при разном залегании подземных вод. Прочная монолитная железобетонная плита не боится любых смещений почвы. На ней можно строить двухэтажный дом из любых материалов.

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

• Бетон марки не меньше М200 В2;
• Монтаж конструкций только после достижения необходимой прочности бетона;
• Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
• Жесткое армирование по всем поясам;
• Толщина бетонного слоя вокруг арматуры не менее 3 см;
• Толщина трещин в бетоне не более 0,1 мм;
• Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
• Арматуры в обнаженном виде в основании быть не должно.

Преимущества и недостатки стаканных оснований

• Учитывая, что производятся стаканные конструкции только в заводских условиях по требованиям ГОСТа, они отличаются высокой прочностью и надежностью;
• Можно возвести основание в сжатые сроки;
• Выдерживают большие нагрузки.

Но есть и недостатки таких фундаментов, среди которых – это стоимость изделий, их большая масса и необходимость использования мощной строительной техники.

Ведь стаканные сборные конструкции имеют большую массу и размеры, поэтому тут предусмотрена сложная транспортировка к месту строительства.

Наши услуги

принимает заявки на следующие типы работ: забивка свай, лидерное бурение под сваи, забивка шпунта. Смотрите подробнее про наши услуги в меню сайта. Чтобы оставить заявку на выполнение работ, заполните форму:

«]» data-sheets-userformat=»[NULL,NULL,10755,[NULL,0],[NULL,2,16777215],NULL,NULL,NULL,NULL,NULL,NULL,NULL,0,NULL,[NULL,2,328965],NULL,11]» style=»font-size: 110%; font-family: arial, sans, sans-serif;»>

Фундамент под баню: их виды и сравнение

осуществляет погружение свай при строительстве фундаментов под различные строения: жилые, производственные, хозяйственные, поэтому, по…

Подробнее

Фундамент под дачный дом

Строительство фундамента даже для небольшого дачного дома имеет большое количество особенностей. Учитывают типы грунта, уровень пролегания грунтовых вод, климатические условия в регионе…

Подробнее

Фундамент для пристройки к дому

Строительная специализируется на строительстве фундаментов разной сложности и вида в Москве и области. Если вы решили расширить жилое…

Подробнее

Полезные материалы

Фундамент ТИСЭ

В данной статье мы поговорим о свайно-ленточный фундаментах ТИСЭ. Вы узнаете, в каких случаях рационально использовать такие основания, какими преимуществами и недостатками они обладают.

Железобетонный фундамент

На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их строительством.

Технология возведения стаканных фундаментов

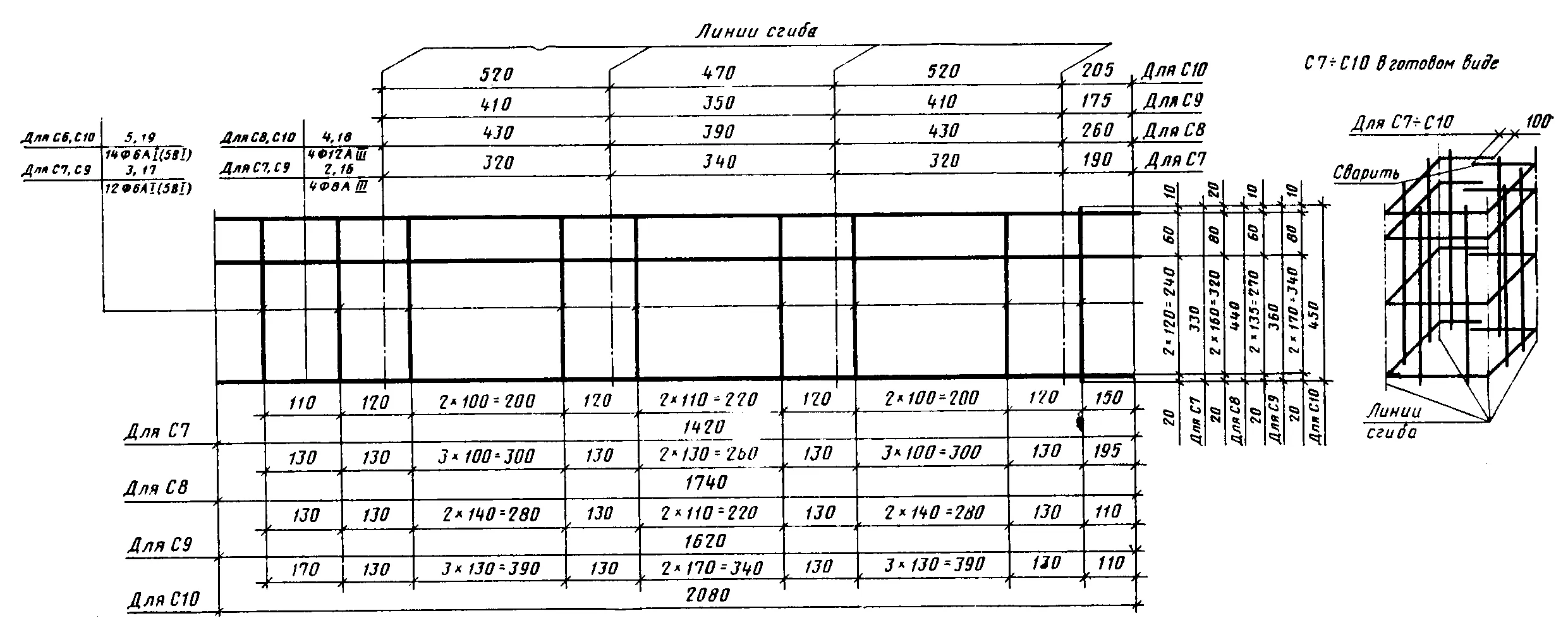

1. Расчет отдельных монолитных или сборных плит под будущее основание. Если обратить внимание на разрез такой плиты, то можно обратить внимание на сложную систему арматурных прутьев, опоясывающих плиту и стакан. Каждый элемент арматурной сетки рассчитывается отдельно, как и ширина стакана. А плиты уже имеют стандартные размеры длины, ширины и толщины.
2. Подготовка поверхности. Сначала нужно расчистить территорию строительной площадки, провести разметку и выравнивание. Выравнивание делается по той причине, что смещать железобетонные плиты нельзя. Поэтому, поверхность должна быть идеально ровной, допускается смещение не более 1-1,5 градуса по ГОСТу. Если поверхность слишком неровная, тогда допускается подсыпка песком, ее уровень должен составлять не менее30 см выше уровня подошвы основания.
3. Проводится разметка осей будущего основания. Для этого на обноске делают монтаж жесткой проволоки или стального троса и делают протяжку по направлению буквенных и перпендикулярных осей. Все точки соединения и разметки четко указаны в проекте такого основания, а также четко указаны длины промежуточных соединительных балок.
4. Затем наносятся контуры будущего основания и копаются траншеи на заданную глубину. На дне ям делается песчано-гравийная подушка, увлажняется и трамбуется.

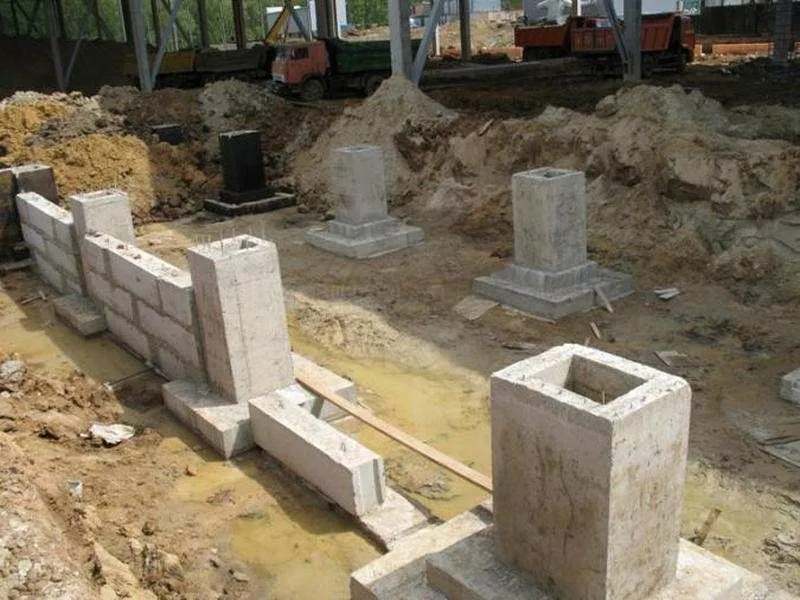

5. Когда все подготовительные работы выполнены, начинается монтаж железобетонных блоков. Его делают строго по ГОСТу, соблюдают горизонтальную и вертикальную точность. После монтажа блоков проводят сложное армирование конструкции, причем в открытой плоскости стакана должно быть горизонтальное и вертикальное пересечение прутьев несущей конструкции.
6. После установки блоков нужно подождать, пока бетон наберет марочную прочность и потом начинать монтаж столбов для несущих конструкций.

Как выглядит стакан?

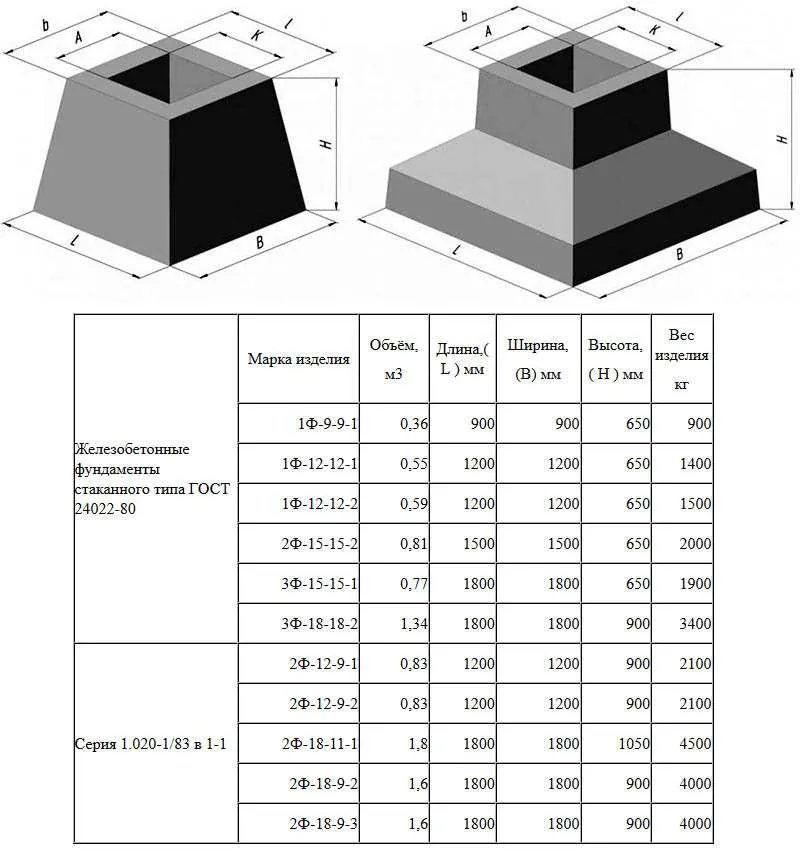

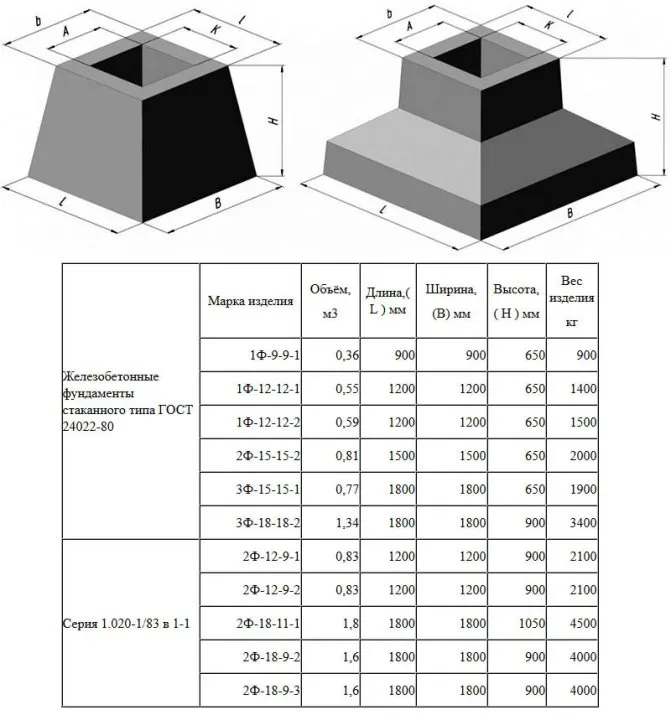

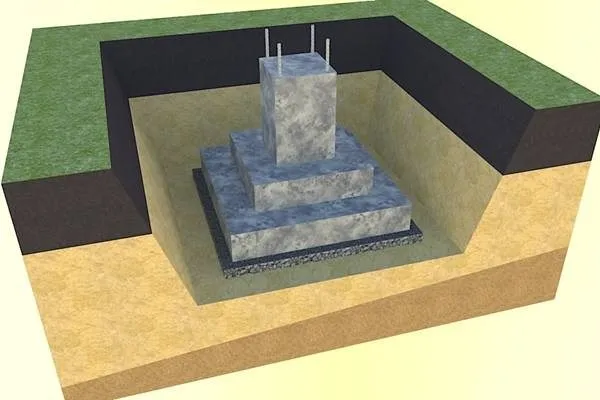

Стакан, в народе называемый «башмаком», имеет особенную форму. Практически всегда это — ступенчатый квадрат с широким основанием и узкой верхней частью. Размеры фундамента под колонну рассчитываются индивидуально для каждого объекта. Однако они контролируются ГОСТ 24476-80 и имеют стандартное минимальное значение 1200 мм, максимальное — 2100 мм. Для них берут железобетонные колонны с поперечным сечением 300 мм и 400 мм.

Основания данного типа имеют следующие преимущества:

• высокая грузоподъемность;
• низкий класс водопроницаемости;
• быстрый монтаж при помощи тяжелой техники.

Гидроизоляция стаканного фундамента

1. Сначала нужно тщательно очистить поверхность фундамента от загрязнений и выровнять с помощью жидкого бетонного раствора;
2. Затем на чистую поверхность нанести слой битума или другой водоотталкивающей смазки и подождать несколько часов, пока она высохнет;

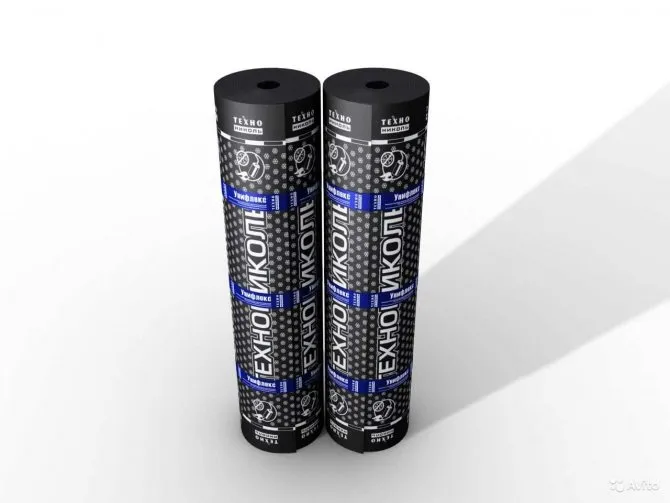

3. Поверх битума установить слой рубероида, все соединительные швы герметизировать мастикой или жидкой смолой;
4. В некоторых случаях допускается покрывать гидроизоляцию в несколько слоев, особенно если грунт отличается высоким уровнем залегания грунтовых водяных горизонтов.

Отличительные характеристики

Расчет по основанию ведется от того какая будет будущая нагрузка на фундамент и типа грунта, на котором возводится строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

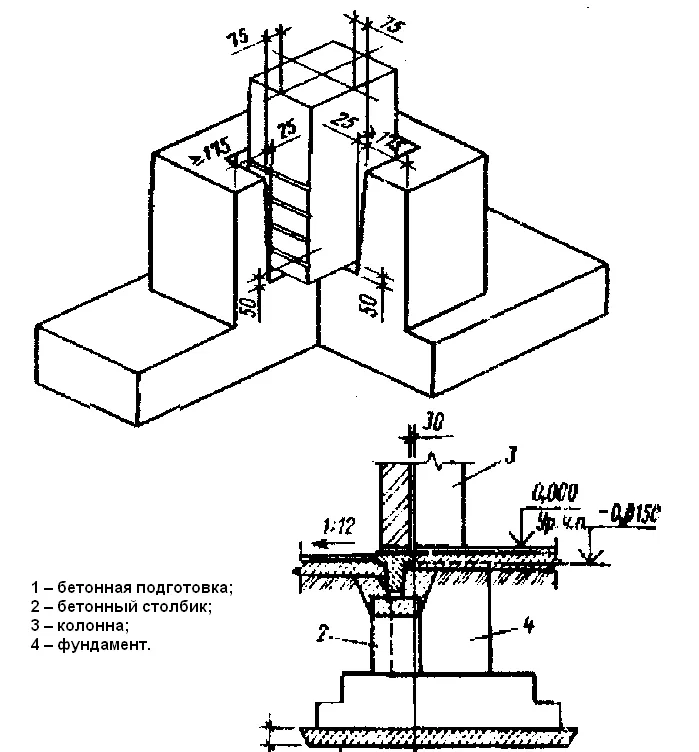

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.
