Реализация ростверка на основе технологии буронабивных свай

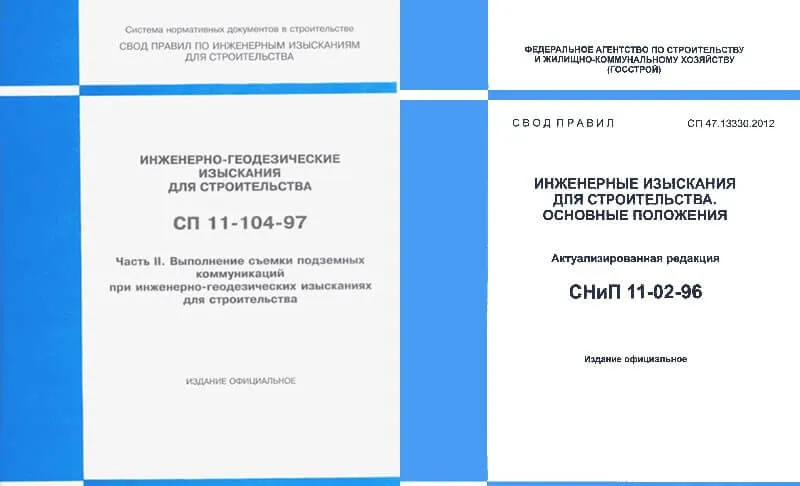

Каким должен быть фундамент для вашего дома? Выбор конструкции основания зависит от ряда факторов, действующих на участке – характеристик грунта, проекта дома, используемых материалов и геодезических данных. Если вас интересует, например, «ростверк на буронабивных сваях«, этот аспект также может быть рассмотрен в контексте выбора подходящего фундамента.

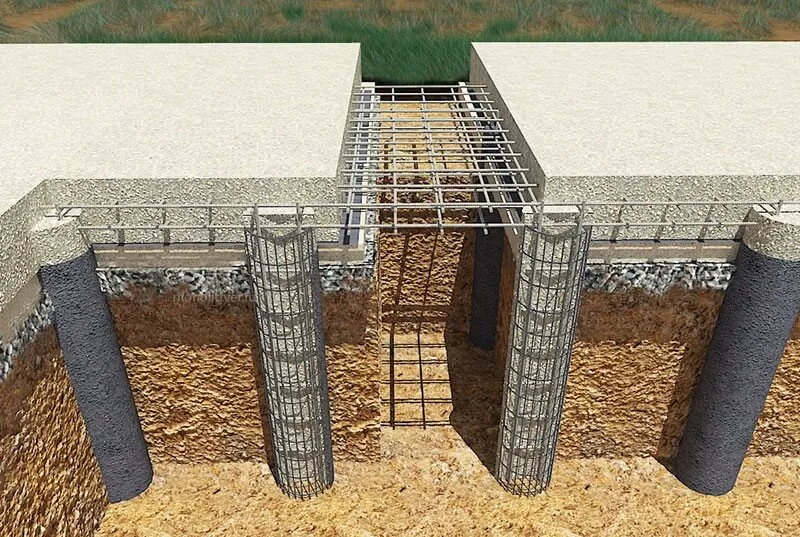

Схематичный проект буронабивного основания

Устройство буронабивного основания

Принцип возведения свайно-ростверкового буронабивного основания основан на бурении шурфов, сборке армирующего каркаса в скважине, и заливке их бетонным раствором. То есть, свая, как таковая, создается прямо на стройплощадке, а не покупается или делается где-то в домашней мастерской. Чтобы влага из раствора не впитывалась в грунт, ослабляя опору, стенки сваи защищаются, и эта защита может быть разнообразной: от опускания в шурф пластиковых, асбоцементных, бетонных или металлических труб, до обмазки стен скважины глиной. При бурении скважин в плотных слоях грунта допускается заливать раствор в яму сразу (предварительно ее армировав), без укрепления и защиты стенок скважины.

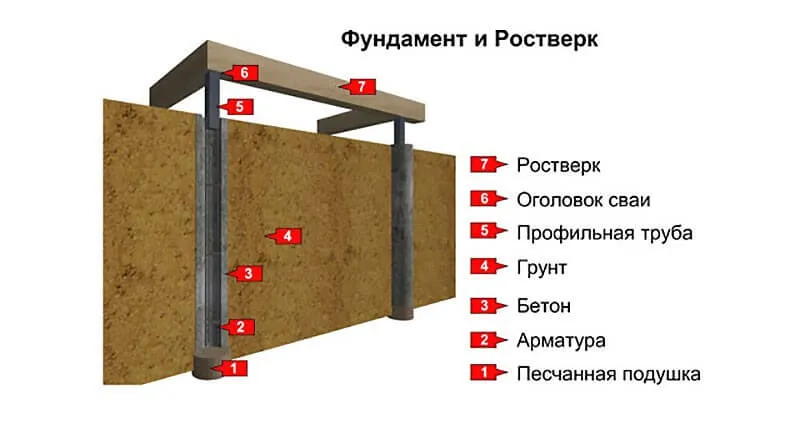

Как устроен фундамент на буронабивных сваях

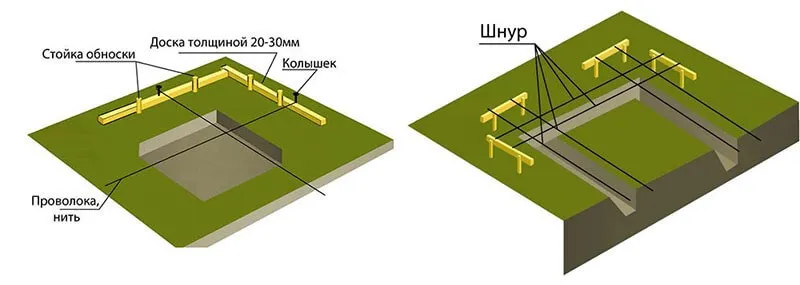

Перед обустройством обноски необходимо убрать слой дерна с площадки – обычно это от 20 до 50 см, в зависимости от того, какая растительность есть на участке. После разметки начинается разработка скважин. Самостоятельно создать буронабивную сваю можно при помощи двух решений:

1. В выкопанную или пробуренную скважину вдавливается трубная опалубка (для слабых грунтов), полость армируется и заливается раствором;
2. Для плотного грунта можно обойтись бурением шурфа, установкой в него армокаркаса заливкой бетонным раствором без сборки опалубки.

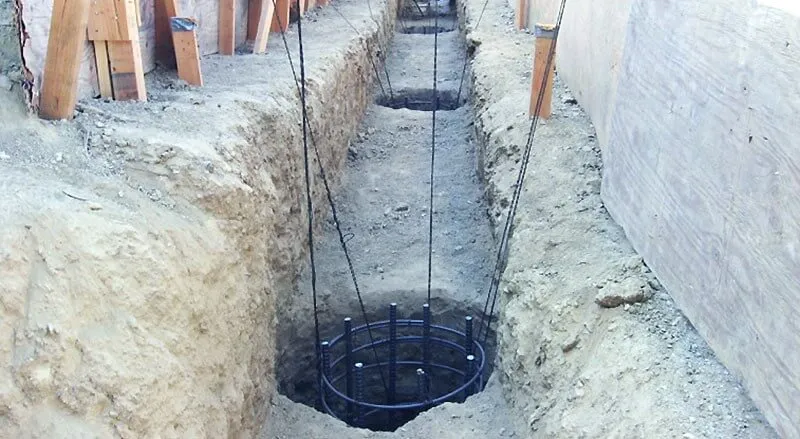

Создание буронабивной сваи

После бурения шурфа под сваю со дна вынимается рыхлый грунт, или утрамбовывается без выемки. На утрамбованное дно насыпают песок слоем 0,3-0,5 м, также трамбуют с предварительным увлажнением. Для усиления опорной площади сваи можно использовать технологию ТИСЭ – расширить подошву шурфа при помощи специального бура. При заливке раствора это уширение образует бетонную пяту большего диаметра, чем диаметр сваи.

Для создания свайно-буронабивного основания используется бетон класса ≥ В7,5 – это так называемые «тощие» бетоны, которые работают в строительстве малогабаритных объектов. То есть, идеально подходящие для индивидуального строительства. Для крупногабаритных и тяжелых строений необходимо использовать бетон класса В25. Бетоны более высоких классов будут лучше себя вести в конструкции, но их применение выльется в бо́льшие расходы.

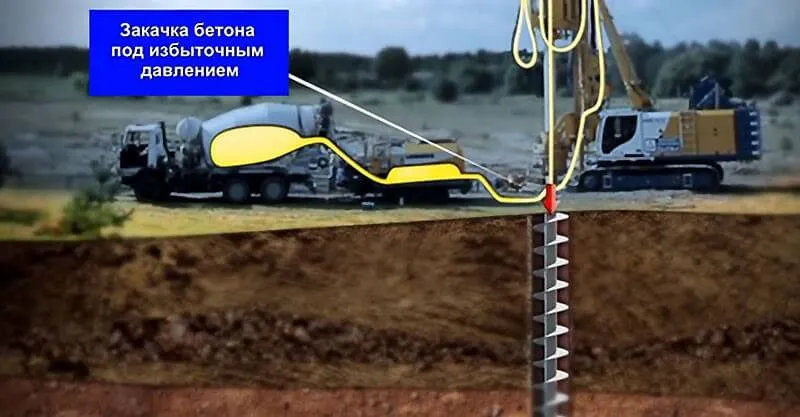

Заливка сваи промышленным способом

Согласно усредненным результатам расчетов арматуры, диаметр прутьев должен быть 10-16 мм. Арматура должна быть класса A III. Вся техническая документация и требования к арматуре и конструкциям из нее приведена в СП 27.13330.2011 и СП 63.13330.2012. Любой армирующий каркас для буронабивной сваи должен иметь не менее 4-х вертикальных прутьев. Количество поперечных поясов усиления регламентируется глубиной скважины.

Для создания единой и монолитной свайной основы по обрезу опор делается обвязка – ростверк на буронабивных сваях. Правильным решением будет создание ростверка из того же стройматериала, что и материал свай, то есть – из железобетона. Укрепленные буронабивные сваи с ростверком технология создания которого похожа на метод обустройства ленточного основания, будут соединены с поднятой над грунтом лентой намного надежнее, так как для соединения используется и арматура, и диффундирующие поверхностные слои бетона обеих конструкций.

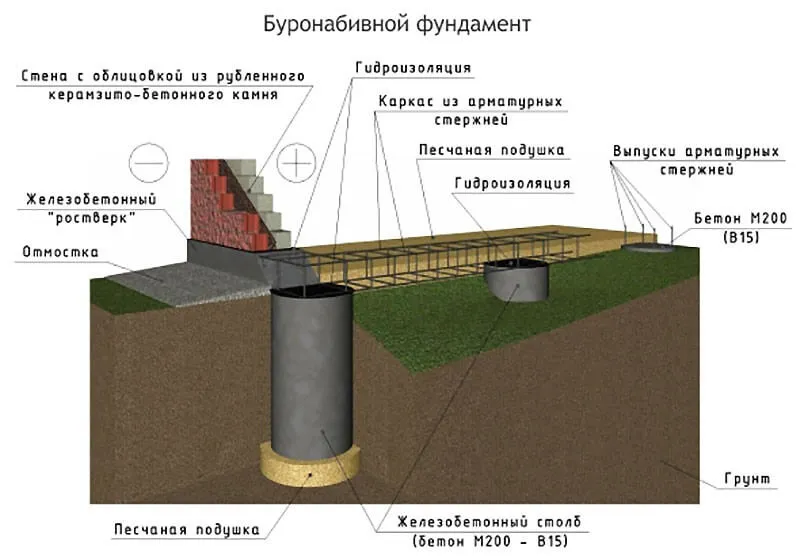

Общее устройство фундамента на буронабивных сваях с ростверком

При расчетах метража и объема арматурных прутьев необходимо помнить, что площадь всей арматуры в бетоне не должна быть меньше, чем 2-3% от сечения ростверка. Требования к арматуре указаны в документах СП 27.13330.2011 и СП 63.13330.2012. Чтобы сделать прочный и долговечный фундамент буронабивные сваи с ростверком должны иметь одинаковый класс арматуры, используемой при их создании – A 400, бетон для ростверковой ленты – класса B 15 и выше, чтобы не допустить результативного влияния изгибающих усилий от веса здания.

Опалубка для заливки формы ростверка бетонным раствором может быть собрана из любых подходящих листовых материалов, самый дешевый их которых – обычные доски. Также подойдет профнастил, толстая фанера, ДСП, листовое железо. Требования к монтажу опалубочной конструкции изложены в СП 27.13330.2011 и СП 63.13330.2012.

Затем в опалубке собирают (связывают) армокаркас по тем же правилам, что и для бетонной ленты заглубленного фундамента. Армирующий каркас можно создать так:

1. Прутья свариваются (неподвижный каркас делать нежелательно, так как при воздействии различных нагрузок сварной шов может лопнуть, ослабив общую конструкцию);
2. Арматура связывается мягкой вязальной проволокой.

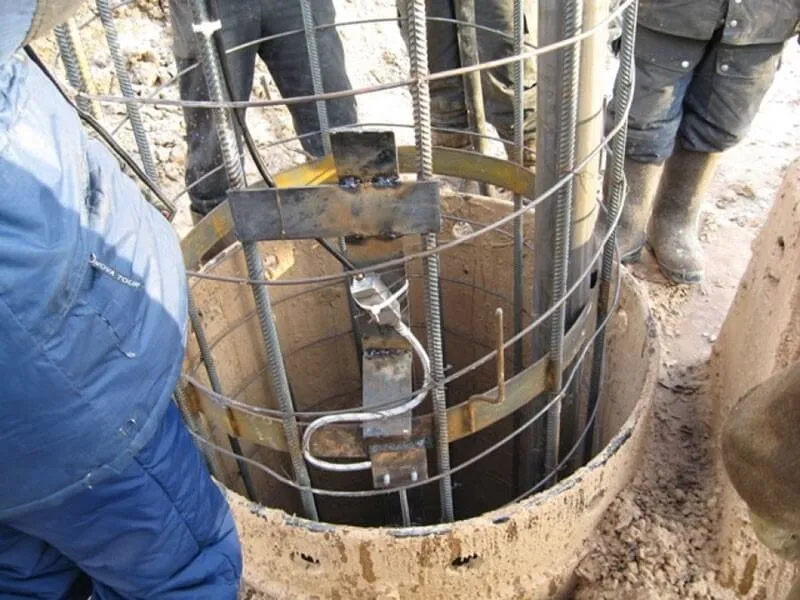

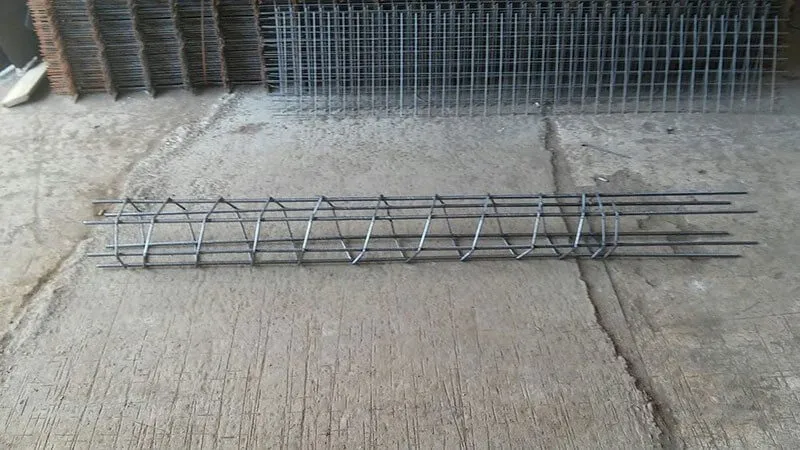

Арматурный каркас для буронабивной сваи

Но, если сварка все же используется в создании каркаса, угловые элементы должны обязательно связываться. Ростверком для фундамента на буронабивных опорах должен быть приподнят над уровнем грунта минимум на 5-10 см, чтобы не допустить влияния сил пучения на ленту во время сезонных подвижек слоев почвы.

Сколько нужно свай под баню 6 на 3?

Для того чтобы определить количество свай, необходимых для постройки бани размером 6 метров на 3 метра, необходимо учитывать множество факторов, таких как тип грунта, вес бани, используемый материал для свай и т.д. В целом, количество свай для бани зависит от нескольких факторов:

1. Тип грунта: Если грунт твердый и устойчивый, то можно обойтись меньшим количеством свай. Если же грунт мягкий или торфяной, то необходимо больше свай.

2. Вес бани: Чем тяжелее баня, тем больше свай потребуется для ее установки.

3. Расстояние между сваями: Обычно расстояние между сваями для бани составляет 1,5-2 метра.

4. Диаметр и глубина сваи: Диаметр сваи должен быть достаточным для поддержания веса бани, а ее глубина — для обеспечения надежной фиксации.

5. Материал свай: В зависимости от используемого материала (деревянная свая или бетонный блок), количество свай может отличаться.

Обычно для бани размером 6 метров на 3 метра, необходимо установить не менее 6-8 свай диаметром от 100 мм до 150 мм и глубиной от 2 метров до 2,5 метров. Однако, для более точного расчета необходимо обратиться к профессиональному строителю или инженеру, учитывающему все факторы и особенности конкретного места строительства.
