Основные Характеристики и Стандарты Толщины Фанеры
Источник:
по материалам компании Dulan
Фанера находит обширное применение в различных областях. Основные сферы использования включают мебельное производство, судостроение, вагоностроение, автомобильную индустрию, радиотехнику, а также строительство и другие.
Фанеру подразделяют в зависимости от внешнего вида поверхности на сорта, по степени водостойкости клеевого соединения на марки, по степени обработки поверхности на шлифованную и нешлифованную.
В зависимости от внешнего вида наружных слоев фанеру подразделяют на пять сортов: Е (элита), I, II, III, IV. Обозначение сортов наружных слоев фанеры приведено в приложении А.
По степени водостойкости клеевого соединения фанеру подразделяют на марки:
— ФСФ — фанера повышенной водостойкости;
— ФК — фанера водостойкая.
По степени механической обработки поверхности фанеру подразделяют на:
— нешлифованную — НШ;
— шлифованную с одной стороны — Ш1;
— шлифованную с двух сторон — Ш2.

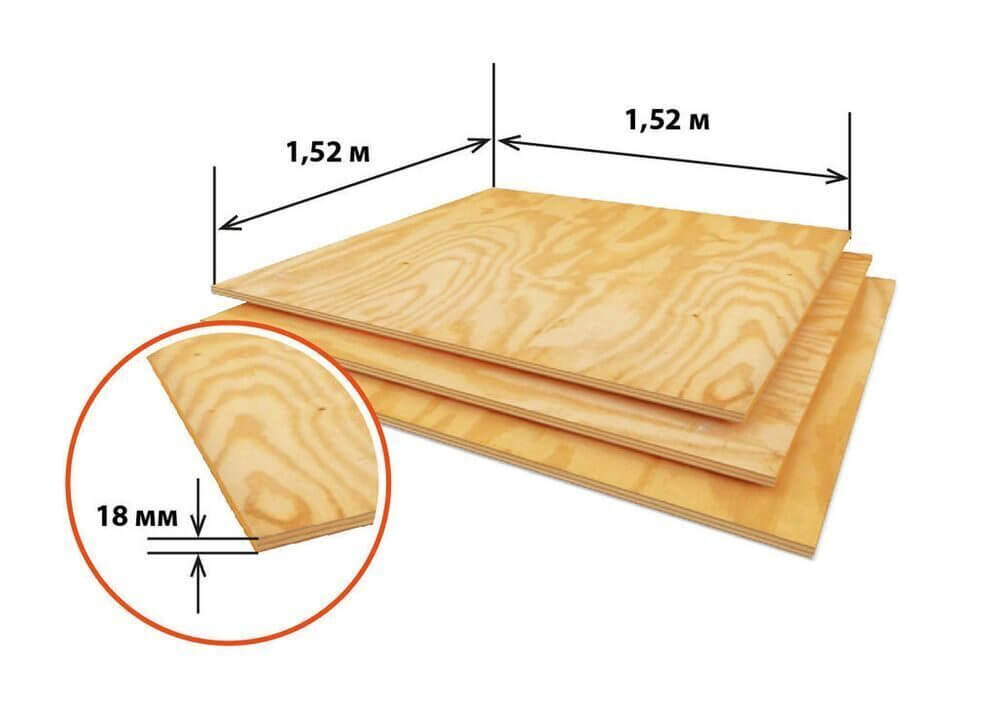

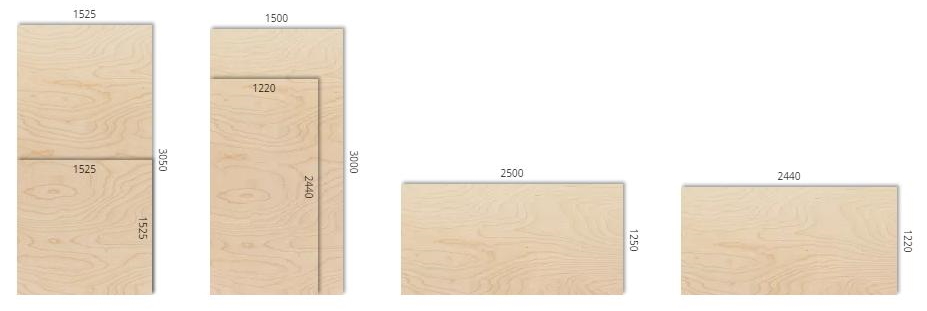

Размеры и слойность листов фанеры должны соответствовать указанным в таблицах 1 и 2.
| В миллиметрах | |
| Длина (ширина) листов фанеры | Предельное отклонение |
| 1200, 1220, 1250 | ±3,0 |
| 1500, 1525, 1800, 1830 | ±4,0 |
| 2100, 2135, 2440, 2500 | ±4,0 |
| 2700, 2745, 3050, 3600, 3660 | ±5,0 |
| Примечание — Допускается изготовлять фанеру других размеров в соответствии с условиями договора (контракта) |

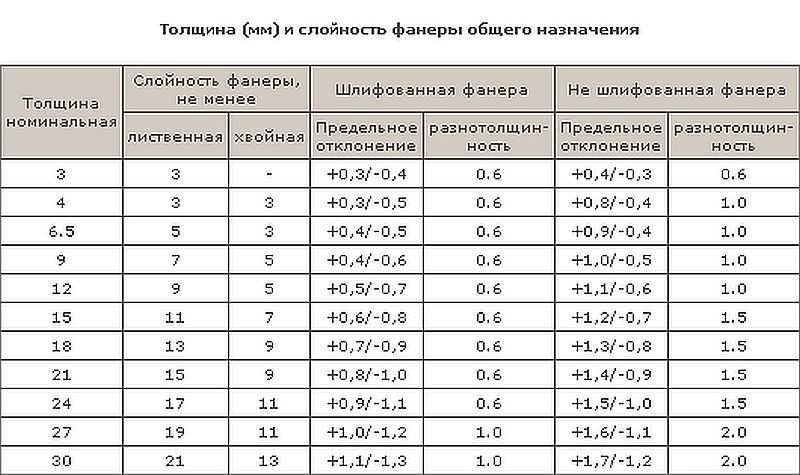

| В миллиметрах | |||||
| Номинальная толщина фанеры | Слойность фанеры, не менее | Шлифованная фанера | Не шлифованная фанера | ||
| Предельное отклоненние | Разнотолщинность | Предельное отклоненние | Разнотолщинность | ||
| 3 | 3 | +0,3 -0,4 |
0,6 | +0,4 -0,3 |
0,6 |
| 4 | 3 | +0,3 -0,5 |
+0,8 -0,4 |
1,0 | |
| 6,5 | 5 | +0,4 -0,5 |
+0,9 -0,4 |
||
| 9 | 7 | +0,4 -0,6 |
+1,0 -0,5 |
||
| 12 | 9 | +0,5 -0,7 |
+1,1 -0,6 |
||
| 15 | 11 | +0,6 -0,8 |
+1,2 -0,7 |
1,5 | |
| 18 | 13 | +0,7 -0,9 |
+1,3 -0,8 |
||
| 21 | 15 | +0,8 -1,0 |
+1,4 -0,9 |
||
| 24 | 17 | +0,9 -1,1 |
+1,5 -1,0 |
||
| 27 | 19 | +1,0 -1,2 |
1,0 | +1,6 -1,1 |
2,0 |
| 30 | 21 | +1,1 -1,3 |
+1,7 -1,2 |
||
 Примечание — Допускается изготовлять фанеру других толщин и слойности в соответствии с условиями договора (контракта). При этом предельные отклонения определяют по формулам: |
Листы фанеры должны быть обрезаны под прямым углом. Косина не должна превышать 2 мм на 1 м длины кромки листа.
Отклонение от прямолинейности кромок не должно превышать 2 мм на 1 м длины листа.
Условное обозначение фанеры должно содержать:
— наименование продукции;
— породу древесины наружных и внутренних слоев;
— марку;
— сочетание сортов шпона наружных слоев;
— класс эмиссии;
— вид обработки поверхности;
— размеры;
— обозначение настоящего стандарта.
Пример условного обозначения березовой фанеры с внутренними слоями из березового шпона, марки ФК с сочетанием сортов шпона наружных слоев I/III, классом эмиссии Е1, шлифованной с двух сторон, длиной 2440 мм, шириной 1525 мм, толщиной 9 мм:
Фанера береза/береза, ФК, I/III, Е1, Ш2, 2440 х 1525 х 9 ГОСТ 3916.1-96.
Пример условного обозначения сосновой фанеры с внутренними слоями из елового шпона марки ФСФ с сочетанием сортов поверхности наружных слоев IIIx/IVx, класса эмиссии Е1, шлифованной с двух сторон, длиной 2440 мм, шириной 1220 мм, толщиной 9,0 мм:
Фанера сосна/ель ФСФ IIIx/IVx EI Ш2 2440 х 1220 х 9 ГОСТ 3916.2-96.
Фанера общего назначения с наружными слоями из шпона лиственных пород (ГОСТ 3916.1-96)
Для изготовления наружных слоев фанеры применяют шпон лиственных пород: березы, ольхи, клена, ильма, бука, осины, тополя, липы. Для внутренних слоев, кроме названных, также применяют шпон хвойных пород; сосны, ели, пихты, лиственницы и кедра.
Фанера общего назначения с наружными слоями из шпона хвойных пород (ГОСТ 3916.2-96)
Для изготовления наружных слоев фанеры применяют шпон хвойных пород: сосны, лиственницы, ели, пихты и кедра. Внутренние слои могут быть изготовлены из шпона лиственных пород при условии сохранения механических и эксплуатационных свойств фанеры.
Фанера считается изготовленной из той породы древесины, из которой изготовлены ее наружные слои.
Фанеру, изготовленную из древесины одной или различных пород, подразделяют соответственно на однородную и комбинированную.
При четном числе слоев шпона два средних слоя должны иметь параллельное направление волокон. Симметрично расположенные слои шпона по толщине фанеры должны быть из древесины одной породы и толщины.
Толщина шпона, применяемого для наружных слоев фанеры, не должна превышать 3,5 мм, а внутренних слоев — 4 мм.
В наружных слоях фанеры не допускаются пороки древесины и дефекты обработки, превышающие ограничения, установленные в таблице 3.
Во внутренних слоях фанеры допускаются пороки древесины и дефекты обработки, не влияющие на ее качество и размеры.
Максимальное количество видов допускаемых пороков и дефектов обработки на поверхности фанеры с наружными слоями из шпона указанных сортов приведено в таблице 4.
Нормы ограничения пороков древесины и дефектов обработки
| Наименование пороков древесины и дефектов обработки по ГОСТ 30427 | Фанера с наружными слоями из шпона сортов | |||
| E | I | II | III | IV |
| 1. Булавочные сучки | Не допускаются | Допускаются до 3 шт. на 1 м2 поверхности листа | Допускаются | |
| 2. Здоровые сросшиеся светлые и темные сучки | Не допускаются | Допускаются диаметром, мм, не более | Допускаются с трещинами шириной не более 1,5 мм | Допускаются |
| 15 | 25 | |||
| в количестве на 1 м2, шт., не более | ||||
| 5 | 10 | |||
| с трещинами шириной, мм, не более | ||||
| 0,5 | 1,0 | |||
| 3. Частично сросшиеся, несросшиеся, выпадающие сучки, отверстия от них, червоточина | Не допускаются | Допускаются диаметром, мм, не более | ||
| 6 | 6 | 6 | 40 | |
| в количестве на 1 м2 поверхности листа, шт., не более | без ограничения количества | |||
| 3 | 6 | 10 | ||
| 4. Сомкнутые трещины | Не допускаются | Допускаются длиной, не более 200 мм в количестве не более 2 шт., на 1 м ширины листа | Допускаются | |
|
5. Разошедши- |
Не допускаются | Допускаются длиной, мм, не более | ||
| 200 | 300 | без ограничения | ||
| шириной, мм, не более | ||||
| 2 | 2 | 10 | ||
| в количестве, шт., не более | ||||
| 2 | 2 | без ограничения | ||
| при условии заделки замазками | Допускаются длиной до 600 мм, шириной до 5 мм при условии заделки замазкой | |||
| 6. Светлая прорость | Не допускается | Допускается | ||
| 7. Темная прорость | Не допускается | Допускается в общем числе с нормами п. 2 настоящей таблицы | Допускается | |
| 8. Отклонение в строении древесины | Допускается незначительное случайного характера, кроме темных глазков | Допускается | ||
| 9. Здоровое изменение окраски | Не допускается | Допускается не более, %, поверхности листа | Допускается | |
| 5 | ||||
| 10. Нездоровой изменение окраски | Не допускается | Допускается | ||
| 11. Гниль | Не допускается | |||
| 12. Наклон | Не допускается | Допускаются в общем числе с нормами п. 3 настоящей таблицы | ||
| 13. Нахлестка в наружных слоях | Не допускается | Допускается длиной, мм, не более | Допускается | |
| 100 | 200 | |||
| в количестве, шт., не более | ||||
| 1 | 2 | |||
| на 1 м ширины листа | ||||
| 14. Недостача шпона, дефекты кромок листа при шлифовании и обрезке | Не допускаются | Допускаются шириной, мм | ||
| 15. Наличие клеевой ленты | Не допускается | Допускается в нешлифованной фанере | ||
|
16. Просачива- |
Не допускается | Допускается, %, не более | Допускается | |
| 2 | 5 | |||
| поверхности листа | ||||
| 17. Царапины | Не допускаются | Допускаются | ||
| 18. Вмятина, отпечаток, гребешок | Не допускаются | Допускаются глубиной(высотой) в пределах значений предельных отклонений по толщине | Допускается | |
| 19. Вырыв волокон | Не допускается | Допускается, %, поверхности листа, не более | Допускается | |
| 5 | 15 | |||
| 20. Прошлифовка | Не допускается | Допускается | ||
| 21. Покоробленность |
В фанере толщиной до 6,5 мм не учитывается, толщиной 6,5 мм и более допускается со стрелой прогиба не более 15 мм на 1 м длины диагонали листа фанеры |
|||
| 22. Метал- лические включения |
Не допускаются | Допускаются скобки из цветного металла | ||
| 23. Зазор в соединениях | Не допускается | Допускается шириной, мм, не более | Допускается | |
| 1 | 2 | |||
| в количестве, шт., не более | ||||
| 1 | 1 | |||
| на 1 м ширины листа | ||||
| 24. Расслоние, пузыри, закорина | Не допускаются | |||
| 25. Волнис- тость (для шлифованной фанеры), ворсистость, рябь |
Не допускаются | Допускаются | ||
| 26. Шероховатость поверхности | Параметр шероховатости Rm по ГОСТ 7016, мкм, не более: для шлифованной фанеры — 100, для не шлифованной — 200 | |||
| 27. Вставки из древесины | Не допускаются | Допускаются при заделке в количестве, шт., не более | ||
| 8 на 1 м2 листа | без ограничения | |||
| 28. Двойная вставка | Не допускается | Допускается, шт., не более 2 на 1 м2 листа | Допускается без ограничения | |
|
Примечания: |
| В штуках | |
| Сорт шпона наружных слоев фанеры | Максимальное количество допускаемых пороков древесины и дефектов обработки |
| Е | Без видимых пороков и дефектов обработки |
| I | 3 |
| II | 6 |
| III | 9 |
| IV | Без ограничения количества пороков и дефектов обработки. Ограничение размеров по пп. 3, 5, 11, 12, 14, 24 таблицы 3 |
Сочетание сортов шпона наружных слоев указано в ГОСТ 30427.
В фанере шириной до 1525 мм наружный слой сорта Е может быть составлен из двух полос шпона с соединением по центру листа. В фанере шириной 1525 мм наружный слой сорта Е может быть из трех полос шпона одинаковой ширины, Наружные слои сортов I и II допускается составлять из неограниченного количества полос шпона.
Для сортов Е, I, II соединения шпона должны быть параллельны кромкам фанеры, а полосы подобраны по цвету.
Вставки из шпона должны подходить к поверхности, прочно держаться и соответствовать по цвету и направлению волокон древесине породы наружного слоя фанеры.
Для сортов I и II вставки должны соответствовать цвету древесины.
Замазки должны быть подобраны по цвету древесины данного сорта, обеспечивать приклеивание облицовочных материалов, не выкрашиваться при механической обработке и гнутье фанеры, не растрескиваться.
Физико-механические показатели фанеры
| Наименование показателя | Толщина, мм | Марка | Значение физико-механических показателей для фанеры с внутренними слоями из шпона пород древесины | |||
| Береза | Ольха, бук, клен, ильм | Сосна, лиственница, ель, пихта, кедр | Липа, осина, тополь | |||
| 1. Влажность, % | 3-30 | ФСФ, ФК | 5-10 | |||
| 2. Предел прочности при скалывании по клеевому слою, МПа, не менее: | ||||||
| после кипячения в воде в течении 1 ч | 3-30 | ФСФ | 1,5 | 1,2 | 1,0 | 0,6 |
| после вымачивания в воде в течение 24 ч | 3-30 | ФК | 1,5 | 1,0 | 1,0 | 0,6 |
| 3. предел прочности при статическом изгибе вдоль волокон наружных слоев, МПа, не менее | 9-30 | ФСФ | 60 | 50 | 40 | 30 |
| ФК | 55 | 45 | 35 | 25 | ||
| 4. Предел прочности при растяжении вдоль волокон, МПа, не менее | ФСФ | 40,0 | ||||
| ФК | 30,0 | |||||
|
Примечание — Допускается березовая фанера с пределом прочности при скалывании по клеевому слою 1,2 МПа в соответствии с условиями договора (контракта) |
Содержание формальдегида в фанере в зависимости от класса эмиссии должно соответствовать указанному в таблице 6.
| Класс эмиссии | Содержание формальдегида на 100 г абсолютно сухой массы фанеры, мг |
| Е1 | До 10 включ. |
| Е2 | Св. 10 до 30 включ. |
Учет фанеры производят в квадратных метрах и (или) кубических метрах. Объем одного листа определяют с точностью до 0,00001 м3, объем партии фанеры- с точностью до 0,01 м3. Площадь листа фанеры учитывают с точностью до 0,01 м2, площадь листов в партии — с точностью до 0,5 м2.
Маркировка наносится несмываемой краской на оборотную сторону каждого листа фанеры с указанием марки, сорта фанеры, номера сортировщика.
На пакет фанеры наносят маркировку, содержащую:
— наименование страны-изготовителя;
— наименование предприятия-изготовителя и (или) его товарный знак;
— условное обозначение фанеры; — количество листов в пакете;
— обозначение национального знака соответствия для сертифицируемой продукции.
Фанера должна быть сформирована в пакеты массой не более 1500 кг отдельно по породам.
Фанеру транспортируют в крытых транспортных средствах в соответствии с правилами перевозок грузов, действующими на данном виде транспорта.
Фанеру хранят в виде горизонтально уложенных пакетов на поддонах или деревянных прокладках в закрытых помещениях при температуре от минус 40 до плюс 50 0С и относительной влажности воздуха не более 80 %.
Гарантийный срок хранения фанеры марки ФК — 3 года, марки ФСФ — 5 лет со дня получения ее потребителем.
Как правильно положить фанеру на пол?
При положении фанеры на пол необходимо учитывать ряд важных моментов:
-
Подготовьте поверхность: перед тем как положить фанеру на пол, убедитесь, что поверхность пола ровная, сухая и чистая. Если необходимо, удалите все грязь, пыль и другие загрязнения с помощью швабры или пылесоса.
-
Выберите правильный размер: выберите фанеру нужной толщины и размера, который соответствует размерам помещения. Обычно фанеру можно купить в листах размером 1,22х2,44 метра. Если необходимо, можно также подрезать листы под нужный размер.
-
Установите фанеру: после того как вы выбрали правильный размер фанеры, можно начинать ее укладывать. Положите первый лист фанеры на пол, прижимая его к углам и к краям стен. Закрепите фанеру на полу гвоздями или саморезами, используя электрическую дрель. Повторите эту операцию с остальными листами фанеры, пока пол не будет полностью покрыт.
-
Оставьте зазоры: между листами фанеры оставьте небольшие зазоры для того, чтобы у фанеры была возможность расширяться и сжиматься в зависимости от условий окружающей среды.
-
Зачистите швы: после того как вы уложили все листы фанеры, зачистите швы и зазоры между листами, используя шкурку или стеклохолст.
-
Закончите работу: после того как вы зачистили швы, вы можете продолжать работать с полом: укладывать напольное покрытие или просто использовать его как временную поверхность.
При укладке фанеры на пол необходимо быть осторожным и точным, чтобы избежать неровностей и неправильного соединения листов. Если у вас нет достаточного опыта, рекомендуется обратиться за помощью к специалистам.
