Разновидности, бренды и классы фанеры — изучаем различные виды

Каждый из нас слышал термин «фанера», однако не всем известно, что он на самом деле означает. В данной статье мы представим обзор различных видов фанеры, расскажем о её разнообразных сортах и марках.

5 сортов фанеры

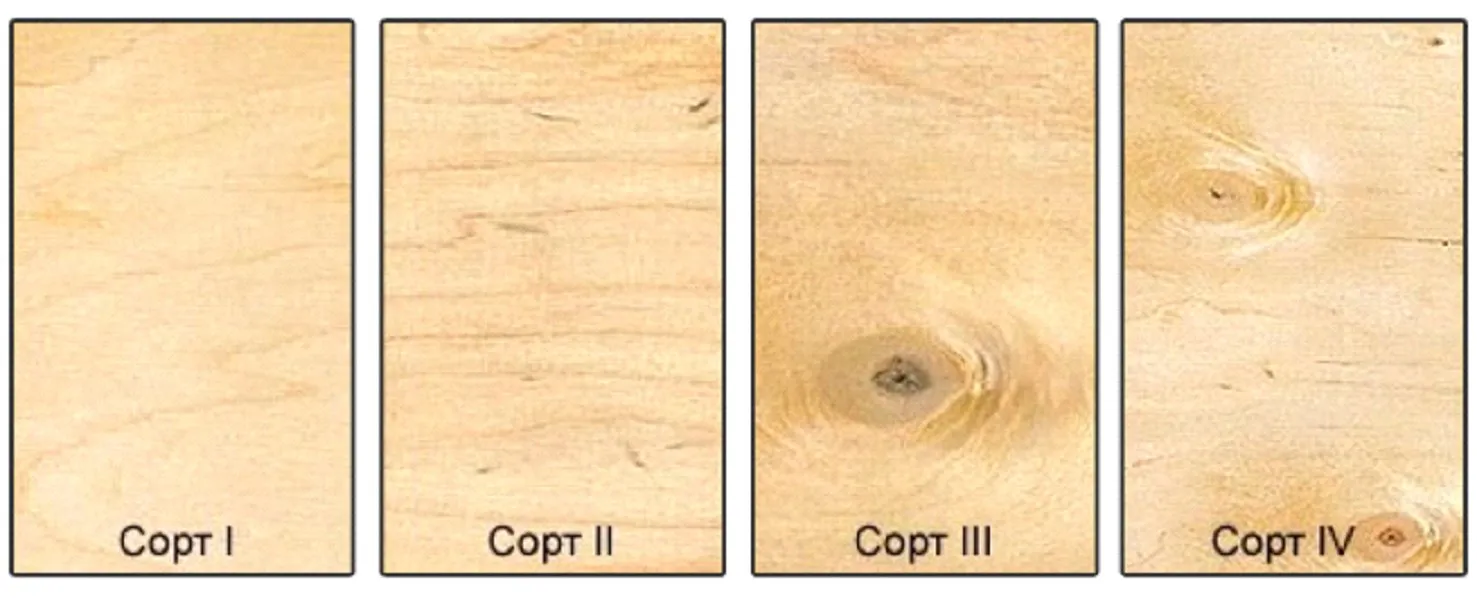

Фанера бывает пяти сортов — Е, I, II, III, IV. Прежде чем отнести фанеру к одному из сортов специалисты оценивают приемлемый объем пороков материала, изъянов обработки, а также ее внешний вид. Сорт выражается двумя символами, первый из которых определяет класс лицевого слоя, а второй — оборотного. К примеру, E/II или II/III.

Е – это элитная категория, в которой отсутствуют видимые изъяны и прочие повреждения. Тем не менее, лесоматериал может содержать определенный незначительный брак. Совершенно недопустимо в этой категории присутствие выпадающих сучков и проделанных ими отверстий. Этот тип часто лакируют. Именно из него производят ламинированную фанеру.

I – данный класс фанеры тоже почти без изъянов. Но допустимо наличие сучков (выпадающих, частично сросшихся, не сросшихся) или проколов от них. Могут быть мелкие червоточины, диаметром до 6 мм, в количестве до 3х штук на каждый кв м. Эту фанеру также можно ламинировать.

II -в этом сорте могут присутствовать выпадающие сучки и отверстия. Количество червоточин в одном квадратном метре до 6 штук, а число здоровых сросшихся сучков (диаметр до 25 мм) – 10 штук. В этом материале допускается починка плоскости листа, в ходе которой сучки и прочие недостатки декорируются вставками шпона. Листы этой фанеры можно покрывать красками и лаками.

III – в этом материале допустимы выпадающие сучки и отверстия от них. Может присутствовать червоточина, диаметром до 6 мм, при количестве до 10 штук на каждый квадратный метр. В этом материале встречаются здоровые сросшиеся сучки, в неограниченном количестве. Область применения ограничена выпуском тары и упаковочных материалов, а также созданием конструкций, без наружного обзора.

IV – в этой фанере допустимы всякие производственные изъяны: сучки, проколы от них, число червоточин до 40 мм не ограничено. Данный материал отличается высокой прочностью, из него выпускают упаковочный материал.

Физико-механические показатели фанеры указаны в таблице

Марки сорта фанеры

Для производства фанерованных листов используют разные клеевые составы. Возможные марки фанеры:

• ФБА, является невлагостойкой. Ее склеивают натуральными альбуминоказеиновыми клеевыми составами. Она экологически чистая, но используется не часто, в результате низкой влагостойкости
• ФК — склеивается карбамидным клеем. Она характеризуется средним показателем влагостойкости и применяется для внутренних строительных и интерьерных работ. Из нее производят упаковочный материал
• ФСФ – склеивается смоляно-фенолформальдегидным клеем. Характеризуется высокой влагостойкостью, поэтому используется в наружных строительных работах, кровельных работах.

Сорта фанеры фсф

Влагостойкая фанера маркируется следующим образом: В, ВВ, СР, С.

Сорт В характеризуется высоким качеством поверхности. Такое качество позволяет осуществлять прозрачную и полупрозрачную обработку, лакирование и тонирование красителями. Этот класс предполагает наличие здоровых светлых сучков диаметром до 10 мм, а темных — до 6 мм. Несросшихся сучков и отверстий от них быть не должно. Коэффициент неправильности строения материала не превышает 10%.

Сорт ВВ можно подвергать обработке краской и полупрозрачными смесями. Качество изделия можно улучшить при помощи вставок из шпона. Возможно присутствие любого размера здоровых светлых сучков, а темных до 20 мм. Могут быть сомкнутые трещины в длину до 200 мм, а разомкнутые – в ширину до 2 мм. Суммарно недостатки должны колебаться в пределах 25% плоскости листа.

Сорт СР специалисты используют для облицовывания матовыми и пленочными покрытиями. Качество чуть хуже, чем сорт ВВ. Присутствуют здоровые светлые сучки, темные сучки до 1,5 мм. Размер ложного ядра, как и здорового изменения оттенка, не превышает 50% плоскости листа. Разрешаются двойные вставки шпона, склеенные на ребро.

Наиболее бюджетным является сорт С. Его используют, если сооружение из него играет второстепенную роль. Здесь могут присутствовать сучки, сросшиеся и несросшиеся, дыры от выпавших сучков, до 40 мм, разомкнутые трещины в ширину до 10 мм. Внутренние слои могут содержать недостаток шпона в ширину до 10 мм. Могут быть замазаны сучки, трещины до 60 мм. Лист имеет ложное ядро и бурые пятна, а также выемки и прошлифовку.

Сорт влагостойкой фанеры имеет свои плюсы, к которым относится:

• эксплуатация в условиях влажности выше 80 %
• повышенная прочность
• легкость обработки
• низкая цена
• красивый внешний вид.

Из отрицательных качеств можно выделить:

• высокую токсичность, вследствие технологии изготовления с использованием фенолов в составе клеевого материала
• горючесть (составляющие клея сильно горючи).

Виды фанеры

Виды фанеры отличаются по породе сырья, из которого изготовили лист. Бывает:

• лиственная (березовое, липовое, дубовое сырье). Отличается повышенной прочностью, износостойкостью и влагостойкостью
• хвойная (сосновое, кедровое, пихтовое сырье). Она легче лиственной и устойчива к гниению
• комбинированная (лиственное и хвойное сырье чередуется, а наружный слой – березовый).

Также фанера отличается по типу механической обработки поверхности. По этому критерию выделяют: нешлифованную, шлифованную с двух или одной стороны.

Сорта фанеры березовой

Фанера из березы характеризуется очень высокой прочностью и многослойной структурой. Материал, полученный из этого дерева, можно назвать наиболее популярным в отраслях промышленности, где необходимо придать изделию высокую прочность.

Березовая фанера бывает:

• фанера ФК (влагостойкая)
• фанера ФСФ (высокой влагостойкости)
• шлифованная
• нешлифованная.

Производят фанеру тремя основными методами. Первый метод состоит в распиле сырьевой базы на тонкие полосы (5мм). При этом используется лесоматериал ценных видов. Однако в результате больших затрат сырья фанера, изготовленная таким методом, почти не выпускается. Второй метод заключается в строгании шпона толщиной 3,5 мм. При этом отмечается довольно высокая производительность. И третий метод — производство лущеной фанеры. Она выпускается из шпона толщиной 1,2 — 1,9 мм, полученного при помощи лущения фанерного кряжа. Этот метод наиболее популярен.

Сорта ламинированной фанеры

По той причине, что шпон в ламинированной фанере покрыт ламинатом, в определении сорта принимаются во внимание лишь недостатки ламинирования, а также присутствующие на внешне стороне изъяны сырья. Первый сорт характеризуется идеальным внешним видом. Не должно быть отслоений пленки, шероховатостей после ремонта, пятен, выпуклостей и дыр, следов пресса, вздутий ламината.

Допускаются:

• следы здоровых сучков
• светлые пятна и полоски (до четверти поверхности)
• налипшие кусочки пленки до 5 см 2 см
• потеки краски до 10 мм
• недостатки шпона во внутреннем слое до 10 мм и в глубину до 2мм
• сколы до 5 мм.

В ламинированной фанере второго сорта может отсутствовать пленочное покрытие на площади до 1%. Могут быть накладки пленочного материала, следы изъянов во внутренних слоях, светлые пятна. Пятна и небольшие дыры могут присутствовать не более чем на 10% площади.

Допускаются:

• царапины до 300 мм в длину
• отпечатки плит пресса, при условии сохранения  целостности пленочного слоя
• вздутие ламината до 100 мм
• отсутствие шпона во внутренних слоях фанеры допускается в длину до 25 мм
• сколы до размера 20 х 5 мм
• шероховатости и потертости.

В ламинированной фанере третьего сорта возможен недостаток пленочного покрытия. Могут присутствовать изъяны древесины, куски пленки, налипшие на поверхность, светлые пятна и полосы, а также все недостатки, которые не разрешались в первом и втором сортах.

Какая бывает влагостойкая фанера?

Влагостойкая фанера — это вид фанеры, который специально разработан для использования в условиях, где материал может подвергаться воздействию влаги или влажности. В отличие от обычной фанеры, которая может разрушаться или деформироваться при длительном контакте с водой, влагостойкая фанера способна сохранять свою прочность и стабильность во влажных условиях.

Влагостойкая фанера обычно изготавливается из древесины высокой плотности, которая обработана специальными смолами и клеями, чтобы обеспечить дополнительную защиту от воды и влаги. Она также может иметь покрытие из смолы или лака, которое делает ее еще более устойчивой к воздействию влаги.

Влагостойкая фанера широко используется в строительстве, в производстве мебели, кухонных гарнитуров, дверей, оконных рам, внутренней отделке помещений, а также для производства судов, яхт и других водных транспортных средств.

Обратите внимание, что влагостойкая фанера не является водонепроницаемым материалом и не может полностью защититься от воздействия воды при длительном контакте. Поэтому, при использовании влагостойкой фанеры необходимо следить за ее защитой от непосредственного контакта с водой и влагой.
