Виды воротных петель

Перед тем как устанавливать раздвижные компоненты для ворот, необходимо ознакомиться с основными видами петель. Различные вариации петлевых изделий различаются по материалу, из которого они изготовлены, а также по их форме.

Выделяют четыре вида петель, которые чаще всего используют при установке ворот гаражного помещения:

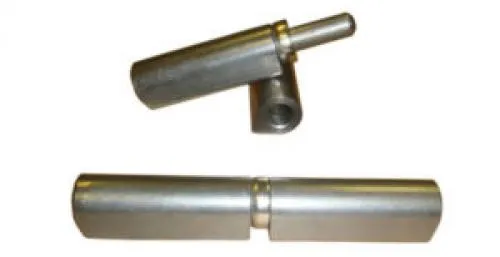

• Цилиндрические. Такой тип прикрепляется к воротным створкам и столбам. Именно цилиндрические петли чаще всего закрепляют на воротах, так как они обеспечивают их плавное открытие. Конструкция состоит из штыря и металлического цилиндра, который на него надевается.
• Усиленные модели. Изделия имеют прочные металлические подшипники, а также дополнительные железные пластины, которые делают петли в разы прочнее.
• Сквозные. Их устанавливают в стойки и прикрепляют к ним болтами с гайками. Специалисты советуют пользоваться сквозными конструкциями, чтобы спрятать петли в опорах. Главным недостатком изделий сквозного типа считают сложность монтажа.

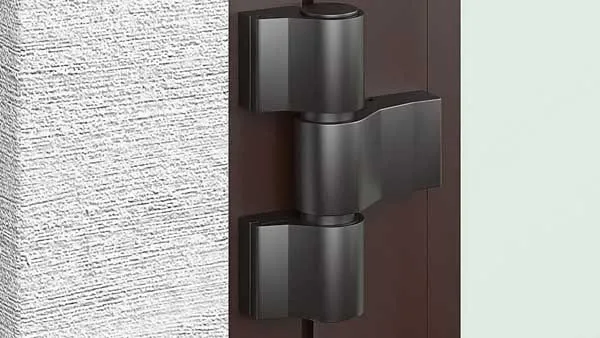

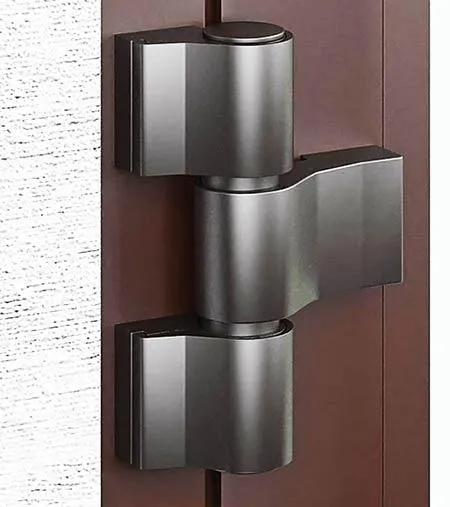

• Трехсекционные. Считаются наиболее дорогими и надежными петлями, которые устанавливают для дополнительной защиты ворот от взлома.

Коротко о главном

Есть 6 видов петель, которые отличаются по виду крепежа и максимально допустимому весу, а также разделением на определенные нужды. Например, механизм в форме стрелы или цилиндра можно использовать для калиток. А сквозные или скрытые для ворот.

Также их различают по форме, каждая из которой тоже имеет разные свойства. При приобретении механизмов необходимо узнавать, выдержит ли он определенный вес.

Крепятся они двумя способами: сваркой и на саморезы. Оба способа легкие, если уметь пользоваться инструментами.

Также необходимо тщательно следить, чтобы петли не испортились, иначе они не прослужат долго.

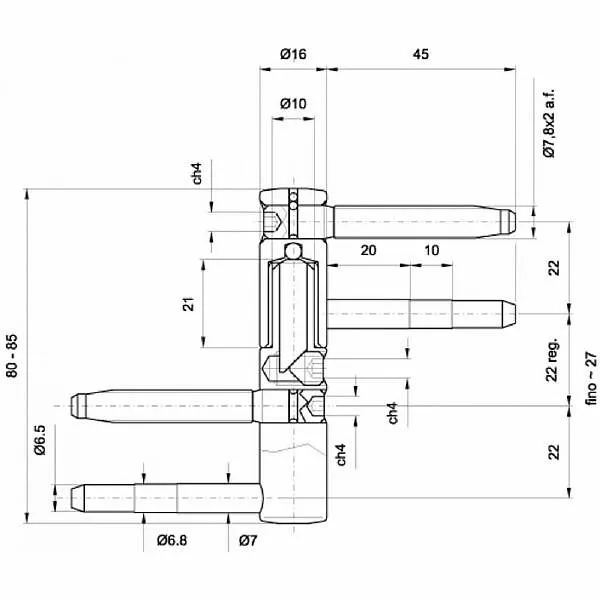

Чертежи и схемы

Некоторые предпочитают самостоятельно изготавливать воротные петли. Однако перед этим надо сделать схему изделия, при разработке которой учитывают следующие параметры:

• Прочность и диаметр сечения. При определении этих параметров учитывается масса ворот, которые будут установлены в гаражном помещении. Например, если они будут сделаны из металлического листа толщиной пять миллиметров, придется устанавливать петельки с диаметром сечения 2-4 сантиметра.
• Длина. Если гараж закрывается тяжелыми воротами весом более двухсот килограмм, привариваются петли длиной 20-25 сантиметров. Благодаря этому размеры сварочного шва не превысят девяти сантиметров.
• Зазор. Часто владельцы гаражей сталкиваются с подклиниванием ворот при открытии. Чтобы избавиться от этой проблемы, между отверстием и осью делается зазор в полмиллиметра.

Как приварить петли на круглую трубу. Привариваем петли своими руками

Как вы знаете чтобы для ворот бывают самыми разными и приваривать к ним петли также следует по-разному. Далее, вы узнаете, как производить закрепление петель на круглом и квадратном столбе. Также расскажем вам как устанавливаются скрытые внутренние петли на ворота или калитку и как приварить петли на воротах из профильного листа.

Устанавливаем навесы на круглый столб

Чтобы навесы нормально функционировала на круглом столбе, её необходимо чуток отодвинуть от него. Для этого лучше всего подложить под неё небольшую пластинку из металла, толщиной около двух-трёх миллиметров.

При приварке навесов к круглому столбу, выдвиньте их наружу на 5 мм на нем и на калитке. Так вы уберете щель между ними при закрывании.

Также от середины столба петля должна выходить к наружной стороне на пять-шесть миллиметров. Тогда ворота будут установлены точно посередине, а петля сможет ходить по своей оси без заеданий и очень плавно.

Привариваем завесы на квадратной опоре

Здесь уже необходимо устанавливать петлю заподлицо. Делать подкладку необязательно, но лучше перестраховать себя и сделать это. Сначала прикладываете петлю, и прихватываете её несколькими точками, чтобы она самостоятельно держалась.

Варить нужно снизу вверх мелкими прихватками и соблюдать очередность выполнения работ.

После этого берёте ровный деревянный брусок или металлический уголок и по нему выравниваете петлю, чтобы она стояла ровно, попутно проверяете всё отвесом.

Для исключения возможных сварочных деформаций навесы должны привариваться к полотну и коробке «крест-накрест».

После того как обе петли закреплены, следует надеть ворота и проверить их ход, если всё в порядке продолжаете сварку. В конце швы зачищаете болгаркой и можете их покрасить.

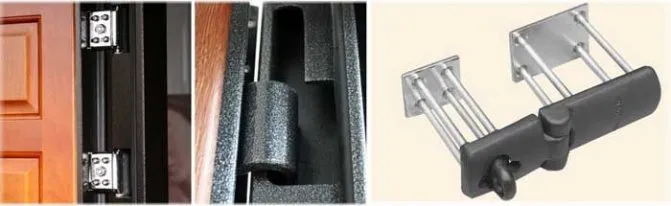

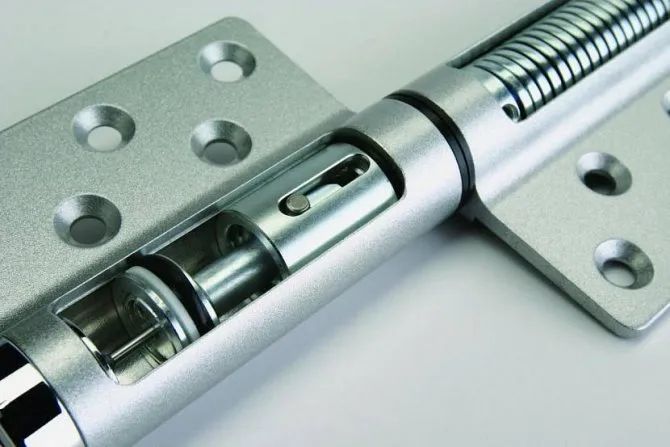

Установка скрытых внутренних петель

Если вы хотите убрать петли из виду, сделав свои ворота более привлекательными, тогда следует использовать специальные скрытые петли для внутренней установки. Но проделать установку таких петель довольно сложно и вам необходимо обладать мастерством и сноровкой в сварочном деле, если вы непрофессиональный сварщик со стажем, тогда у вас не получится осилить такую работу.

Лучше всего доверьте процесс профессионалу, тогда монтаж будет сделан качественно и ворота установятся надёжно и надолго. Конечно, за такую работу необходимо будет заплатить деньги, но качество того стоит.

Устанавливаем на забор из профильного листа

Процесс установки петель на таком заборе несколько отличает от стандартного, хотя в нём также нет ничего сверхсложного и трудоёмкого, вам необходимо только запастить желанием и стремиться получиться максимально качественный результат от проделанной работы.

Металлические петли для ворот из профнастила

Итак, весь процесс монтажа состоит из таких этапов:

• Делаются две небольших перемычки, выставляете их параллельно длинным сторона и закрепляете сверху и снизу соответственно.
• Расстояние между этими перемычками сделает сделать так, чтобы можно было установить три таких элемента.
• К установленным перемычкам привариваем наши петли.
• Профильный лист необходимо прикручивать уже поверх установленных петель, так как при сварочных работах он попросту может обгореть и потерять свой привлекательный внешний вид. Лучше всего для таких целей подойдут петли для гаражных дверей.

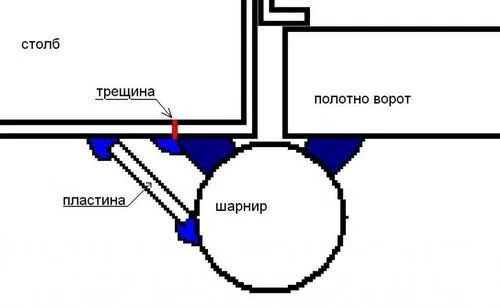

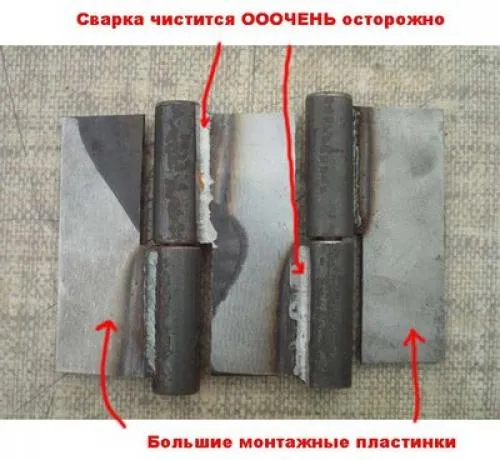

Зачем применяются монтажные пластины

Такие пластины помогают упростить работу и облегчают нагрузку на завесы. Они привариваются заранее ещё начала установки самих петель.

Технология приваривания петель

Чтобы установить петельки своими руками правильно, надо ознакомиться с технологией их приваривания.

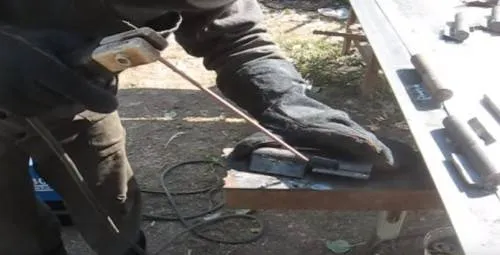

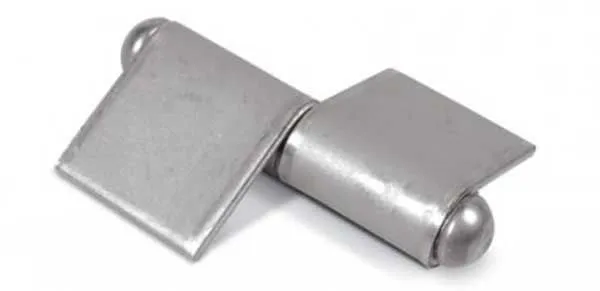

Устанавливаем платики

Опытные специалисты советуют воспользоваться небольшими металлическими листами, которые называют платиками. Их приваривание должно производиться при установке круглых петель. Для их установки не понадобятся специальные труднодоступные инструменты.

Достаточно воспользоваться сварочным аппаратом, который надежно соединяет металлические элементы.

Платики надо приваривать ровным швом, чтобы они надежно прикрепились к поверхности петелек. Устанавливать петли на ворота можно только после приваривания платиков.

Монтируем ворота

Перед монтированием гаражных петелек занимаются установкой воротных створок в проем. Такая процедура довольно сложная, так как самостоятельно установить створки непросто. Опытные строители советуют воспользоваться строительным уровнем, чтобы все было установлено ровно. На глаз такую работу выполнять противопоказано, так как без уровня установить створки ровно не получится.

Крепление петель к опорам

Многие люди, которые ничего не знают о сварочном оборудовании и сварке, считают, что приварить к опорам петельки очень сложно. Однако если ознакомиться с особенностями установки таких изделий, работа покажется менее сложной.

Процесс крепления выполняется в несколько последовательных этапов:

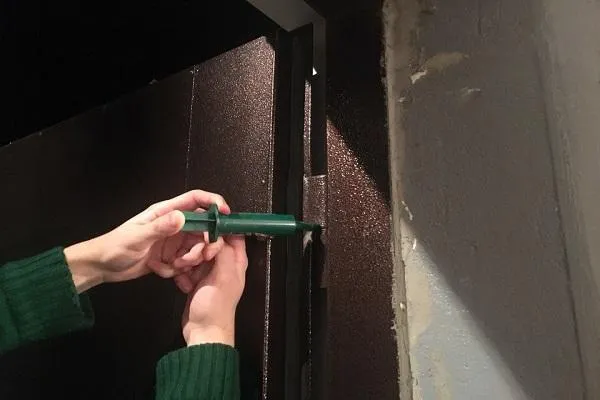

• Смазка петель. Сначала изделия обрабатывают машинным маслом, причем смазывают их таким образом, чтобы оно не стекало по шарнирам.
• Разметка. На полотне, к которому будут привариваться петельки, делаются отметки для сварки.
• Приваривание к полотну. Чтобы конструкция была надежно закреплена, сначала приваривают штыковые части, после чего закрепляют все остальное.
• Проверка сварки. Для проверки ровности установки петель пользуются строительным уровнем.

Крепление петель

Петли для ворот крепят несколькими способами, однако, самым популярным остается способ крепления сваркой. Правильная сварка доступна только тем, кто уже не раз держал в руках сварочный аппарат. Поэтому, при отсутствии опыта, следует потренироваться, прежде чем приступать к креплению ворот. Если ворота закреплены в соответствии с существующими строительными правилами, значит они:

• не просядут со временем;
• будут легко открываться/закрываться даже через много лет.

Вернуться к оглавлению

Чем обрабатывать поверхность петель

Сразу после завершения установки изделия обрабатываются специальной шлифовальной машинкой, которая устранит неровности сварочных швов. Когда поверхность будет отшлифована, следует задуматься о защите поверхности петелек от коррозии. Для этого их можно покрыть следующими разновидностями красок:

• Алкидные. Для покрытия металлических изделий часто пользуются алкидными красками, которые выпускаются в виде эмали или масляных составов. Специалисты не советуют пользоваться эмалью, так как она плохо переносит высокие температуры и подвергается горению. Масляные смеси намного качественнее и безопаснее. Они изготавливаются из натурального масла и олифы, которая не портится под воздействием солнечных лучей и перепада температур.
• Акриловые. Их начали использовать для обработки металлических поверхностей относительно недавно. Еще несколько десятилетий назад никто не пользовался акриловыми красками для покрытия железных конструкций. Сегодня производители выпускают краски, которые защищают покрытия от коррозии и продлевают их эксплуатационный срок. Даже через 2-3 года после покраски поверхность не растрескивается и не выцветает.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

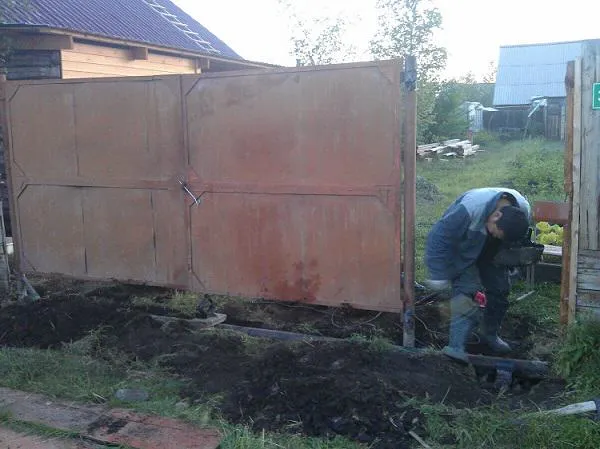

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

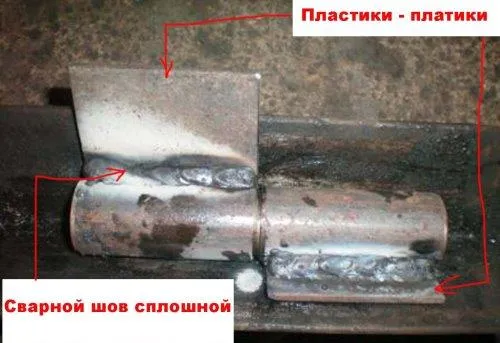

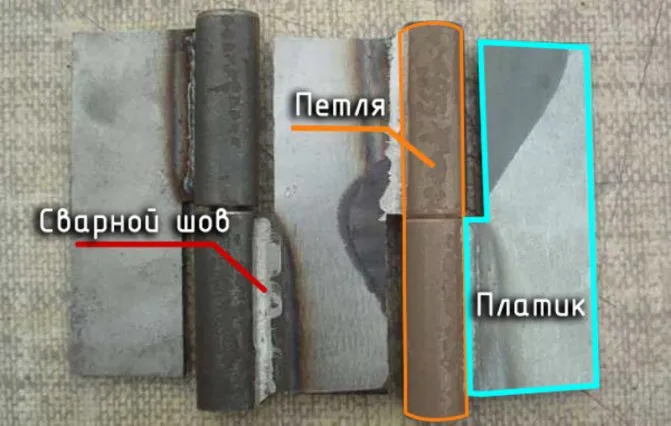

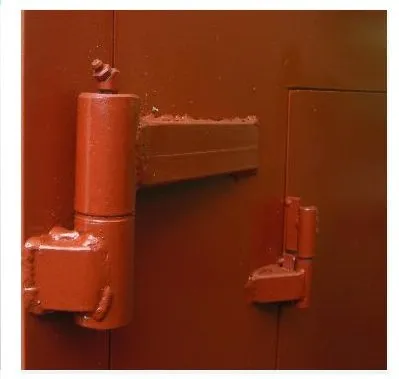

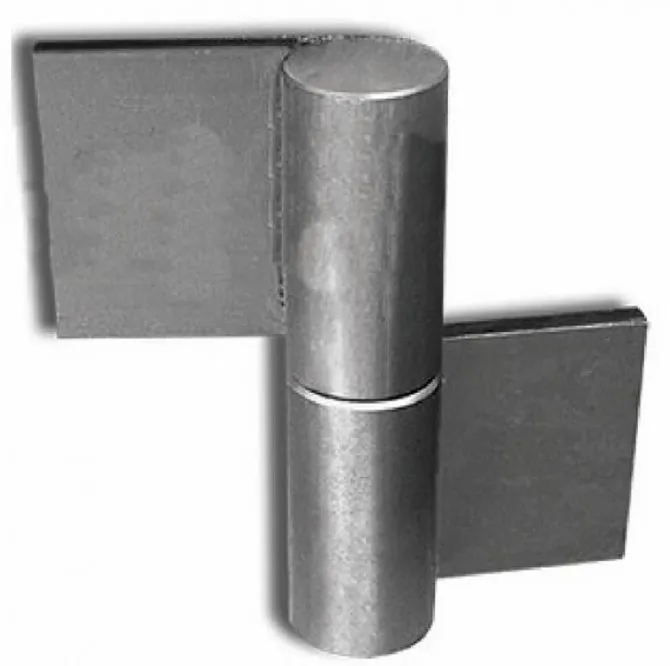

Воротные петли с приваренными платиками

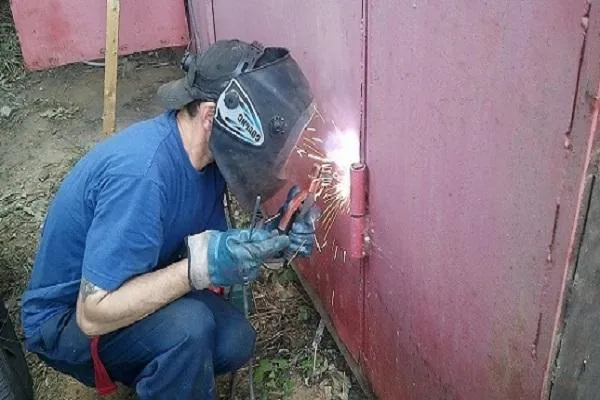

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

1. Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
2. Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

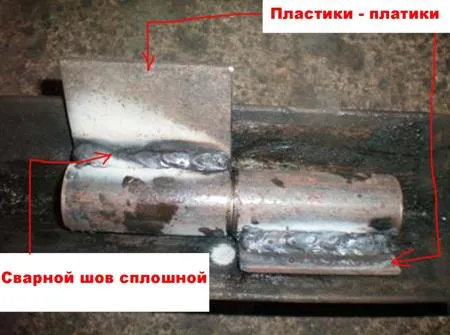

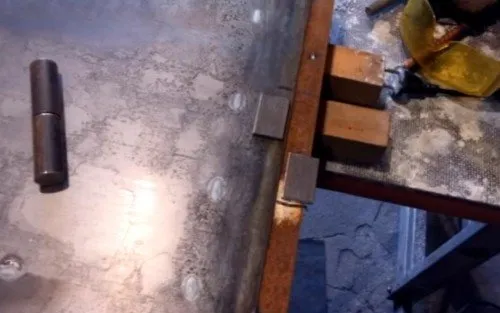

Подготовленные платики

1. Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
2. После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

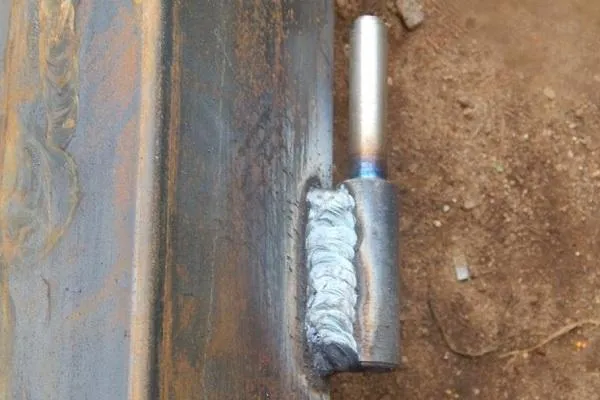

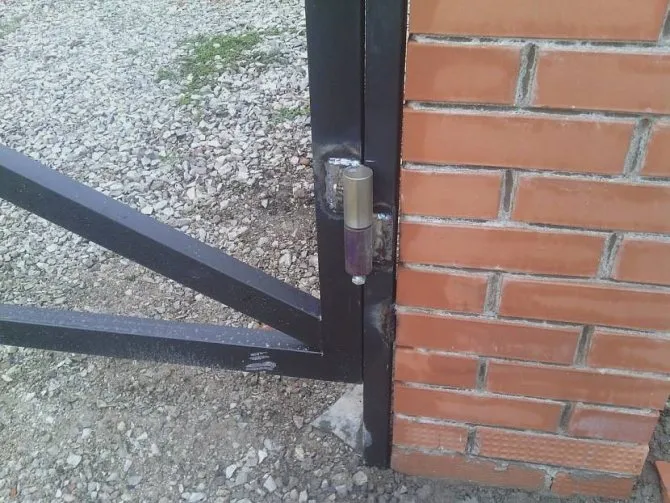

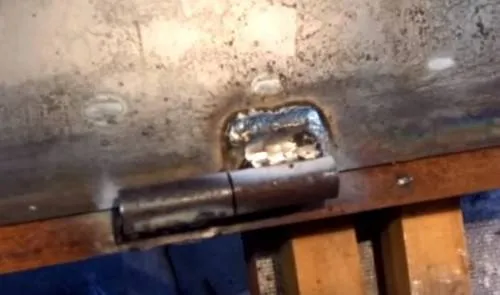

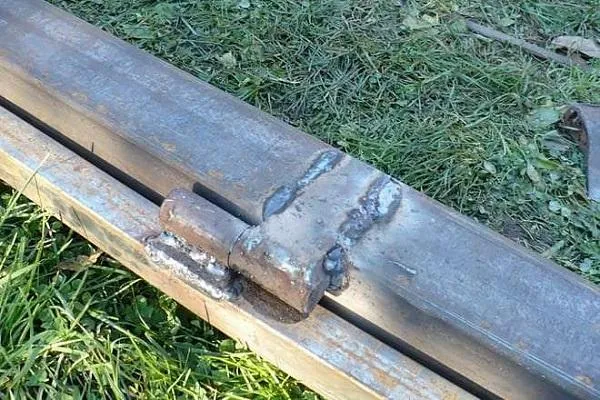

Приваренная к воротам железная петля

1. После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

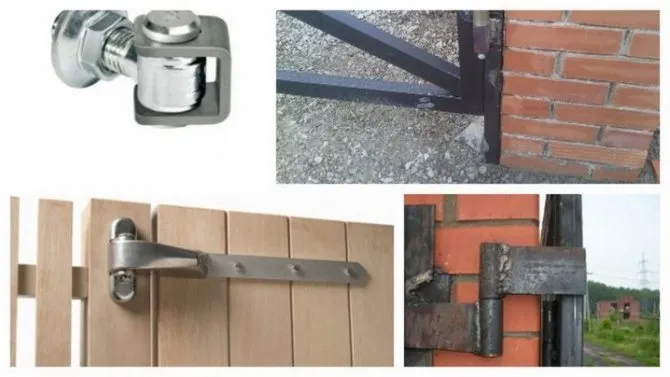

Разновидности петель и их монтажа

Петли можно разделить на несколько видов:

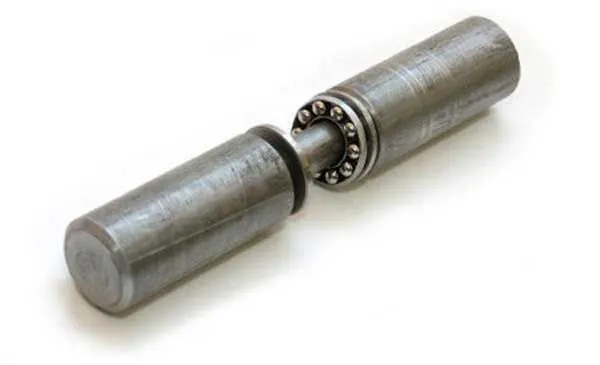

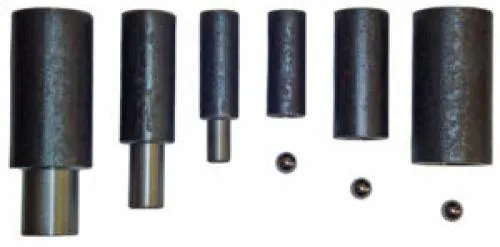

• Цилиндрические с подшипником для опоры.

Применяются для монтажа стандартных ворот, не слишком тяжелых по весу. На такие системы не рекомендуется делать нагрузку более 0,4 тонн так как это их наибольший допустимый вес. О такой информации следует спрашивать до приобретения потому, что для каждой модели и фирмы он может меняться.

Выглядят они как цилиндр, который делится на 2 части. Одна из них имеет окончание в виде стержня, который в процессе установки входит во вторую деталь с пустой сердцевиной и шариком на дне. Этот подшипник делает механизм более плавным во время движения, если поступает слишком большая нагрузка. На одной из его сторон есть специальное место для установки заглушки, которую можно снять.

Справляются с нагрузкой до 0,6 т и отличаются от первых только пластиной крепления, которая дает возможность правильно распределит массу по поверхности. Такой механизм можно монтировать с применением сварки или как в межкомнатных переходах – саморезами, а раскрытие дверей при применении такой петли может быть в обе стороны.

Данный крепеж делается из прочной стали, что увеличивает максимальны допустимый вес нагрузки и долговечность изделия. Перед приобретением рекомендуется проверить подшипник на наличие специальной маркировки.

Используются если нельзя применять сварку или другой крепеж. Для их монтажа насквозь просверливается опора ворот и с другой стороны фиксируется гайками. Такие петли выдерживают только маленький вес, их максимум – 200 кг. Изготавливают их правосторонними или левосторонними, также ими можно оснастить навесы.

У них особая конструкция, которую можно легко спрятать, если ворота закрыты. Крепятся они к боковой части столба, который выступает в качестве опоры и к внутренней части рамы. Плюсом такой конструкции является то, что демонтировать эти петли можно только специальными инструментами.

Их изготавливают шарнирными и полушарнирными, а применять их можно для ворот с большим весом. Бывают трех видов: декоративные, стандартные и снимаемые.

Также есть различие петель по форме:

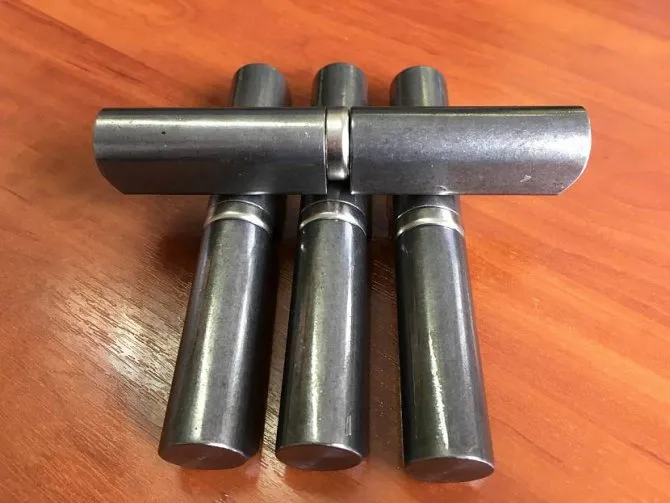

1. Цилиндрические. Плотно фиксируются на поверхности ворот, а также плавный и легкий поворот механизма.
2. Квадратные. При установке необходимо немного отступит от рамы. Фиксация более надежна, чем у предыдущих.
3. Шестигранные. Универсальные петли, которые фиксируются и как цилиндрические и как квадратные.
4. Каплевидные. Используются для разных конструкций и имеют высокую прочность, а также устойчивость к расшатыванию.

При выборе навесов на ворота важно смотреть, чтобы они подходили под материал. Если петля не подходит к металлу или дереву, то долго она не прослужит.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры.

Как правильно выбрать петли

Петли на ворота – это механизм, который состоит из двух частей, как минимум. При их соединении образуется шарнир, который двигается и помогает поворачиваться по оси без трудностей. Такой механизм, в зависимости от его вида, позволит воротам или калитке раскрываться на 90 или 180 градусов. При желании можно сделать так, чтобы они открывались в одну сторону или в обе, что позволяет определиться с необходимым функционалом. Но при выборе необходимо смотреть на несколько критериев:

• механизм должен быть крепким;
• необходимо смотреть, какой максимальный вес они могут выдерживать;
• наибольший угол открывания необходимо подбирать в зависимости от того, для чего они приобретаются;
• то, как они будут монтироваться;
• сырье из которого сделаны шарниры;
• особенности конструкции.

Если внимательно изучить данный вопрос и подобрать шарниры для ворот, подходящие для конкретной цели, то на выходе можно получить отличный результат. Таким образом можно сделать изделие, которое прослужит долго, а со временем не потеряет своих качеств.

Какими должны быть петли для ворот

Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.

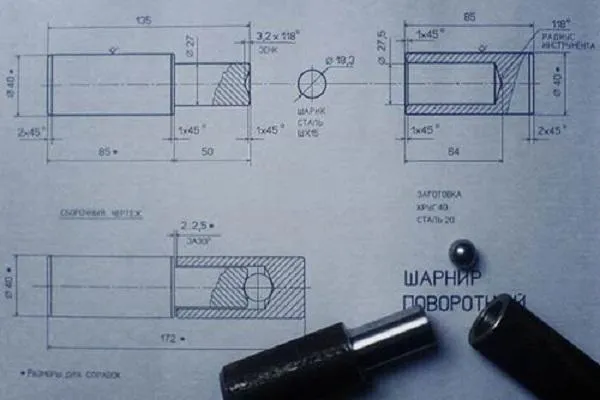

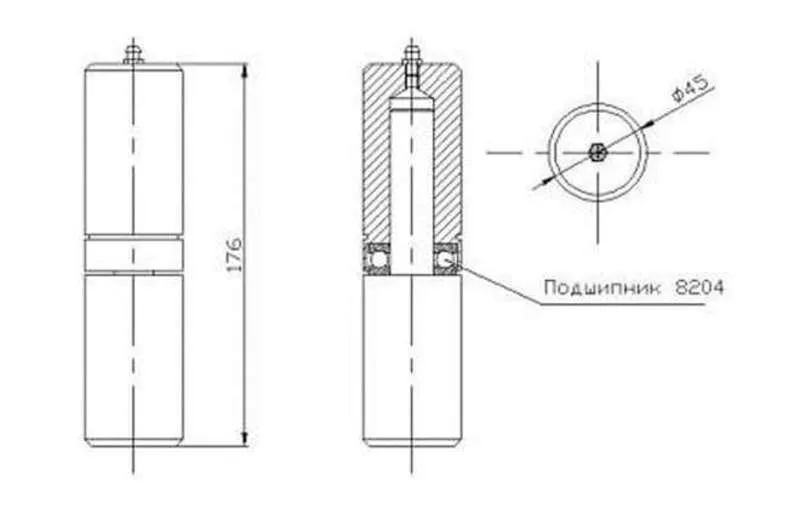

Чертеж с размерами шарниров для ворот
Купить петли сегодня не проблема. На строительных рынках представлен большой ассортимент самых разных комплектующих по доступным ценам. Любителям все делать своими руками, не составит труда сделать чертеж ворот и, определившись с параметрами, купить усиленные крепления на ворота. Если для деревянных конструкций подходят комплектующие, которые можно крепить саморезами и болтами, то для металлических изделий предпочтительны петли приварные.
Некачественные или не подходящие к воротам петли приводят к следующим проблемам:

• не выдерживают оказываемую нагрузку и деформируются;
• ворота начинают провисать;
• створки перестают легко открываться и плотно закрываться.

Избежать таких проблем помогут правильно подобранные крепления. Самые недорогие по цене и простые по конструкции петли представляют собой штырь и колпак на него. Эта фурнитура рекомендуется исключительно для фиксации нетяжелых створок.

Если ворота отличаются большим весом, то петли к ним купить следует с более сложным устройством. Такие комплектующие, как подшипники в петли, способствуют перераспределению тяжести створки, что позволяет петлям дольше служить без изъянов в эксплуатации. Такие крепления зачастую дополняются несъемными штырями.

Купить качественные и максимально подходящие к воротам петли – это значит:

• обеспечить воротам все условия для долгосрочной службы;
• забыть о скрипе и скрежете при эксплуатации створок;
• обеспечить входу во двор или в гараж максимальную защиту от взлома.

Современная фурнитура для гаражных конструкций прекрасно функционирует в любую погоду. Допустимый температурный диапазон:

• от – 400;
• до +1200.

Вернуться к оглавлению

Установка на гаражные ворота и калитку

Петли крепятся двумя способами: сваркой и шурупами. Они схожи между собой, в обоих случаях крепеж идет к столбу и передней части створок. Рассмотрим сначала, как правильно приварить петли на калитку или гаражные ворота:

1. Конструкцию необходимо положить на ровную поверхность и наметить места, где предполагаемо будут крепиться элементы.
2. Петли необходимо смазать маслом.
3. Полотно устанавливается по его отвесу вертикально и точечной сваркой прихватываются обе части петли.
4. После проверяется расположение осей петель и прихватывается верхняя. Далее необходимо проверить, чтобы не было зазоров, щелей и створки хорошо ходили. Когда все в порядке, то необходимо приварить окончательно.
5. Все места сварки зачищаются УШМ, а после окрашиваются.

Необходимые инструменты и материалы

Перед тем как приварить петли на калитку, определяют их тип. Они бывают навесными, полушарнирными и шарнирными. Для тяжёлых ворот рекомендуется использовать большие шарнирные петли: имеющийся в них подшипник снижает трение внутри навеса, увеличивая его срок службы и облегчая открывание двери. Удобней всего работать с деталями круглого и шестигранного сечения, с навесами квадратного сечения работать сложнее.

Чем больше крепление, тем выше его несущая способность. Поэтому предварительно подбирают деталь с запасом прочности: слабые навесы будут деформироваться и разрушаться под нагрузкой. Но также требования к прочности петель выше у тех ворот, которыми пользуются чаще – правильно приварить массивные петли даже на небольшую калитку, если её постоянно открывают-закрывают. Материалом навесов выбирают только высокопрочные сплавы.

Для приварки петель по месту используют платики – металлические пластины, крепящиеся на верхнюю и нижнюю части навесов для обеспечения надёжности соединения. Высота одной пластины должна равняться высоте петли, ширина подбирается из условий монтажа.

Например, для гаражных ворот 2,5 х 2,5 м используют элементы 80 х 80 мм.

Шарнирные петли продаются в строительных магазинах. Изделия заводской сборки поставляются с уже приваренными платиками. Впрочем, изготовить элемент по чертежу можно в условиях частной мастерской.

Определившись с будущими узлами, можно начинать подготовку к работе. Для этого потребуются следующие инструменты:

• уровень;
• рулетка;
• молоток;
• монтажные подкладки (доски, кирпичи, гайки с болтами);
• шлифовальная машинка («болгарка»);
• щётка по металлу;
• смазка (солидол или литол);
• сварочный аппарат;
• сухие электроды диаметром не менее трёх мм;
• средства индивидуальной защиты.

При проведении сварочных работ исполнитель обязан выполнять требования техники безопасности. Запрещено:

1. Производить работы на неисправном сварочном аппарате.
2. Подключать оборудование к незаземленному источнику тока, а также к источнику тока ненадлежащей мощности.
3. Вести сварку вблизи легковоспламеняющихся материалов, взрывоопасных веществ.
4. Работать без средств индивидуальной защиты, в горючей одежде. К средствам индивидуальной защиты относятся: маска, рукавицы (или краги), обувь. Во время работы рекомендуется носить костюм сварщика.

Нюансы установки

Чтобы после крепления шарниров они не отпали через несколько дней, необходимо знать основные пункты по установке:

1. Для начала рекомендуется подготовить нужные для монтажа инструменты, например, молоток и сварка или шурупы и дрель. Также в процессе установки следует применять уровень и рулетку (или линейку) для более точных замеров.
2. До начала работ необходимо сделать эскиз того, как будет выглядеть готовый результат. Во время выполнения всех этапов необходимо тщательно следить за безопасностью.
3. При приварке отдельных пластинок необходимо давать равномерную нагрузку на них.
4. Предварительно нужно сделать разметку по крепежу петель к стойкам ворот и самим ставням.

Источник

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

После нанесения разметки распашной элемент убирают с подставок, вынимают из проёма, возвращают в горизонтальную плоскость. Петли приваривают в разобранном виде: верхняя половинка отводится для дверного полотна, часть со штырём – для опорных конструкций. Деталь укладывают по отметкам и прихватывают предварительной точечной сваркой. По уровню проверяют, не произошёл ли перекос. Если ось навеса параллельна плоскости распашного элемента, выполняют капитальную сварку по всей линии контакта. Готовый сплошной шов зачищают шлифовальной машинкой.

К лутке приваривают нижнюю часть петли. Если нет возможности уложить опору горизонтально, то работают в вертикальном положении. Прихватку точечной сваркой выполняют по такому алгоритму:

1. Сверху.
2. Снизу.
3. По центру.
4. В центре верхней половины будущего шва.
5. В центре нижней половины будущего шва.

Далее следует выверка по уровню, проверочная установка створки. Если дефектов соединения нет, оно выдерживает нагрузку, дверь откидывается плавно и плотно прилегает к коробке, то сваривают капитальным сплошным швом. При сварке масло, которым смазаны петли, может выгореть или вытечь, из-за чего дверь будет скрипеть и заедать. Чтобы этого не происходило, створку приподнимают и ещё раз обильно смазывают внутренности навесов.

Дверь возвращают в эксплуатационное положение, болгаркой зачищают сварные швы. Поверхности обезжиривают и окрашивают, монтируют навесное оборудование (замки, засовы, почтовые ящики). В петлях проделывают по небольшому отверстию, через которые будет осуществляться смазка механизма в процессе эксплуатации.

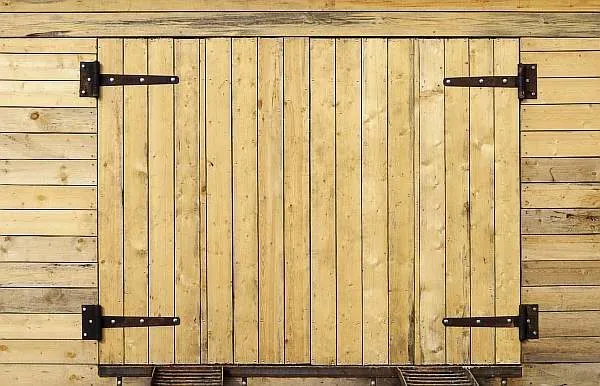

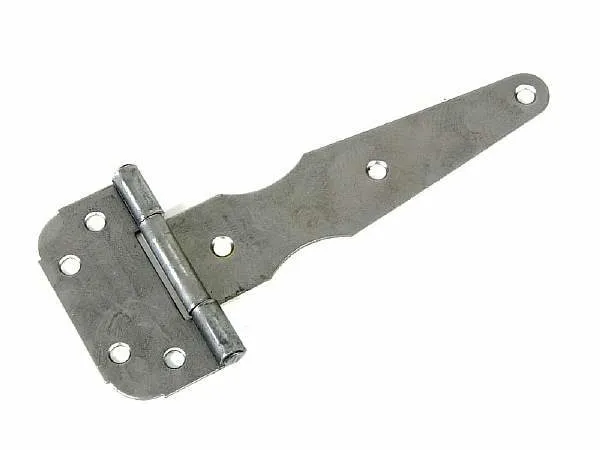

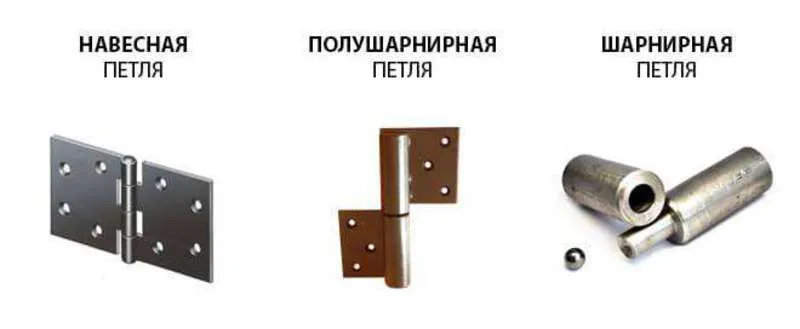

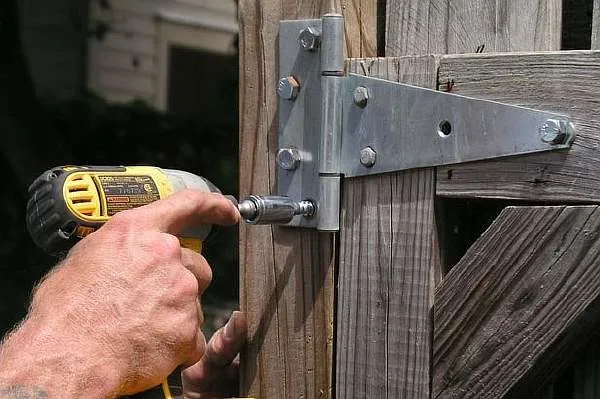

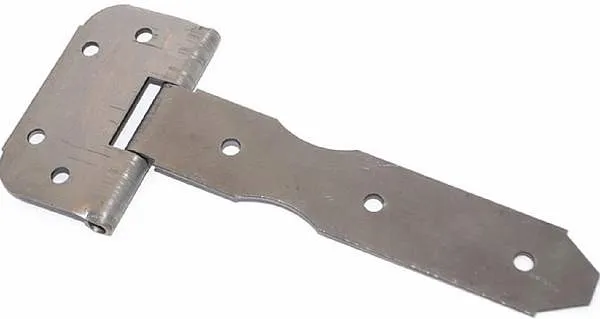

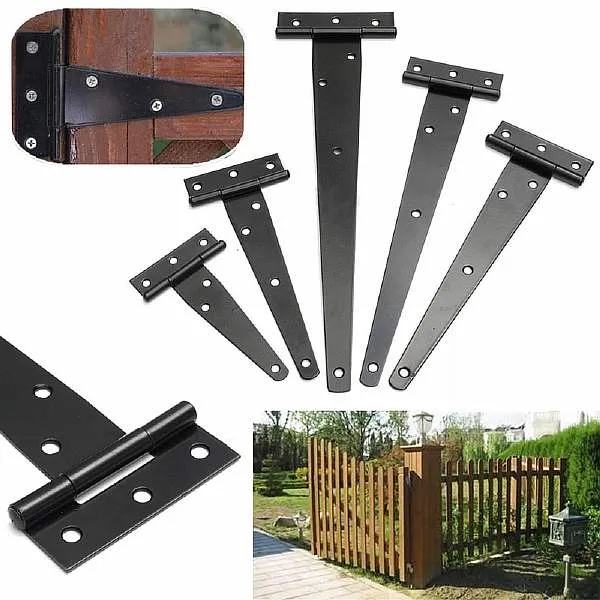

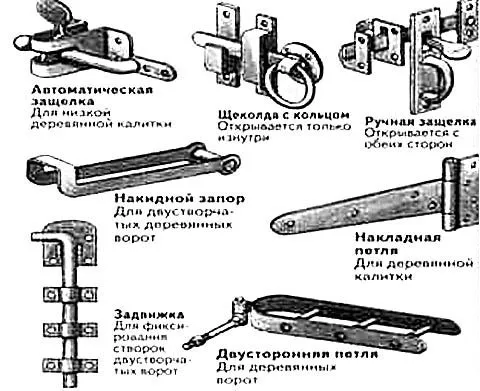

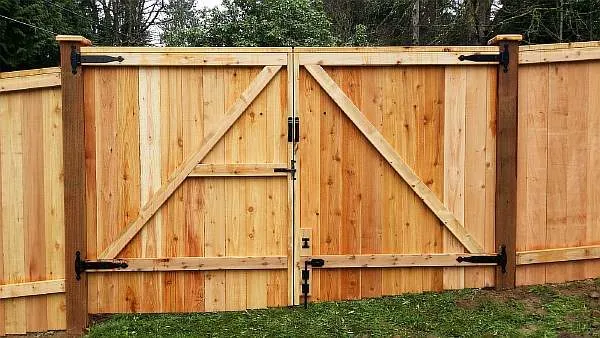

Петли для деревянных калиток и ворот: их виды и фото

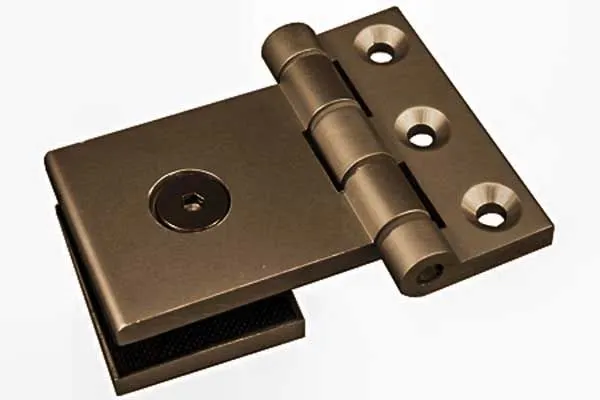

Изначально следует знать, что петли для деревянных ворот подразделяются на универсальные, правые и левые. По первым из списка определиться не составит особого труда, они подойдут в любом случае. А по остальным выбор прост: нужно представить, в какую сторону будут открываться дверные полотна относительно того, как стоять по отношению к ним.

Гараж в деревне

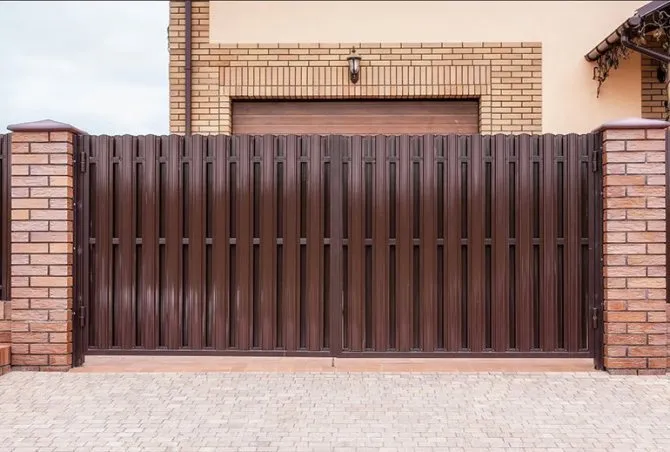

Ворота с обшивкой евроштакетником

Каркас створки делают без косых связей, усиливая углы косынками.

Вместо 1 поперечины в середине створки устанавливают 2.

Евроштакетник стремятся расположить так, чтобы между планками оставался просвет в половину их ширины. С целью уместить на створке целое число деталей допускается уменьшить это расстояние, но не более чем на 10 мм. В противном случае обшивка выглядит малопривлекательной.

Широкое распространение получила разновидность, у которой ламели расположены по обе стороны каркаса в шахматном порядке. На такие ворота потребуется больше евроштакетника, но они интересно смотрятся благодаря объемности.

Способ крепления планок зависит от их профиля:

1. М-образный — 1 саморез на каждый поперечный элемент каркаса в центре ламели.
2. П-образные и полукруглые — 2 шурупами по краям.

1. К установленной на свое место створке прикладывают первую ламель — так, чтобы она не загораживала вертикальный элемент каркаса.
2. Выставляют штакетину по отвесу в строго вертикальное положение.
3. Прикручивают саморезами.
4. На уровне верхней и нижней точек планки натягивают отрезки капронового шнура. Горизонтальность обеспечивают ватерпасом.
5. Ориентируясь на шнуры, устанавливают по отвесу и прикручивают прочие штакетины. Между ними выдерживают одинаковое расстояние.

Замок и запоры монтируют в порядке, описанном выше.

Особенности

Петли для ворот – это металлическое устройство небольших размеров. Основная их функция – фиксация полотен к существующим стойкам. От них зависит надежность эксплуатационных характеристик конструктивного элемента. Поэтому важно продумать каждую мелочь при выборе петель.

Основное их свойство – обеспечение способности проворачиваться без особых усилий.

В связи с этим следует тщательно подойти к выбору и установке.

Забор из дерева в деревне

1. Принятие нагрузки от веса створок на себя.
2. Устройство разбирается. При сборке конструкции стоит обратить внимание на то, что, если ворота закрыты, то снять элементы будет невозможно.

Существующие нюансы эксплуатации:

1. Присутствие в конструкции отверстий для смазки. Подвижность зависит от своевременного ухода, и их требуется периодически смазывать даже в холодный период.
2. Радиус открывания зависим от навесов, поэтому их важно закрепить с заданной точностью.

Какие задачи выполняют конструкции

Основная задача петель – обеспечение плавного и бесшумного открывания распашных ворот, а также:

1. Защита полотна от провисаний.
2. Способность легко поворачиваться.
3. Противостояние взламыванию.
4. Сопротивление условиям окружающей среды.

Если изделие соответствует требованиям качества, то оно и прослужит не один год. При этом первоначальные характеристики тоже не изменятся. Немаловажное значение имеют эстетические показатели, конструкция также должна соответствовать дизайну.

Правила по эксплуатации

После установки необходимо знать несколько правил по уходу за петлями:

• необходимо следить за появляющимися дефектами;
• обслуживать через определенное время, указанное в инструкции (зачастую это 3 месяца);
• нежелательно долго держать их в одном положении, так как шарниры при простое начинают ржаветь, что ведет к неприятным последствиям;
• чтобы уменьшить нагрузку на крепления, можно установить опору под каждое полотно, тогда продлится срок эксплуатации;
• периодически механизм необходимо прочищать от смазки и старого масла.

В случае появления коррозии необходимо демонтировать съемные элементы петли и очистить их с помощью мелкодисперсной наждачной бумаги от грязи и ржавчины. Пастой натереть поворачивающийся механизм, а после смазать солидолом. Во избежание примерзания лучше делать это, когда на улице тепло. Если пользоваться этими советами, то навесы для ворот прослужат достаточно долго.

Предъявляемые требования

Подразделение элементов обеспечивается по назначению и устройству:

1. Если они изготовлены в виде цилиндра с опорными подшипниками, то крепить петли такой конструкции рекомендуется для поддержания веса среднего размера полотен. Их можно использовать, когда нагрузка не превышает 400 кг.
2. При изготовлении усиленной фурнитуры применяют опорный подшипник, соединенный двумя пластинами. Такие элементы выдерживают 125–600 кг. В производстве используется высокопрочная легированная сталь с обработкой от ржавчины.
3. Для облегченной нагрузки в пределах 200 кг. Фиксация осуществляется просверливанием отверстия в стойке для крепления завеса с использованием гаек.

Петли для ворот распашного типа

Существует много разных видов петель для ворот. От них зависит удобство эксплуатации конструкции, и ее прочность. Главная функция креплений – удержание створок в проеме на столбах или стойках. Именно петли позволяют открывать и закрывать ворота. По форме такие крепежи имеют 2 или 3 секции. Их фиксируют разными методами, например, приваривают или привинчивают специальными винтами.

Чаще всего применяются металлические крепежи, но, если ворота легкие и небольшого размера, допускается использование полимерных комплектующих.

Купить изделия по доступной цене можно в каждом городе или заказать в интернет-магазинах. При расчете нагрузки на створки, необходимо учитывать, что минимальное количество петель для ворот составляет 4 штуки на одну дверцу.

Вариант конструкции петель для распашных ворот
Популярные виды петель для распашных тяжелых ворот:

• с опорой-подшипником;
• цилиндрические с дополнительным усилением;
• сквозные;
• накладные с 3 секциями.

Вернуться к оглавлению

Петли с опорным подшипником

Как уже говорилось выше, петли с подшипником используются для сравнительно массивных ворот. Предназначены они для створок весом от 150 и до 400 кг. Крепят к воротам данные комплектующие методом сварки. Прежде, чем купить такую петлю, нужно узнать к какому классу прочности она принадлежит.

Вернуться к оглавлению

Петли цилиндрические с дополнительным усилением

Данный вид изделий обеспечивает стойкам и створкам максимально равномерное распределение нагрузки. Они могут быть левосторонние или правосторонние, и предназначены для ворот весом до 600 кг. Петли можно приваривать к воротам или соединять винтами.

Вернуться к оглавлению

Петли сквозные

Если модель ворот не предусматривает закрепление способом сварки или при помощи винтов, целесообразно использовать сквозные петли. Их крепят следующим образом:

• по разметке просверливают стойку;
• гайками соединяют петлю со створкой.

Такие крепежные комплектующие рассчитаны на створки ворот, имеющих вес не более 200 кг. Сквозные петли могут быть как левосторонние, так и правосторонние.

Вернуться к оглавлению

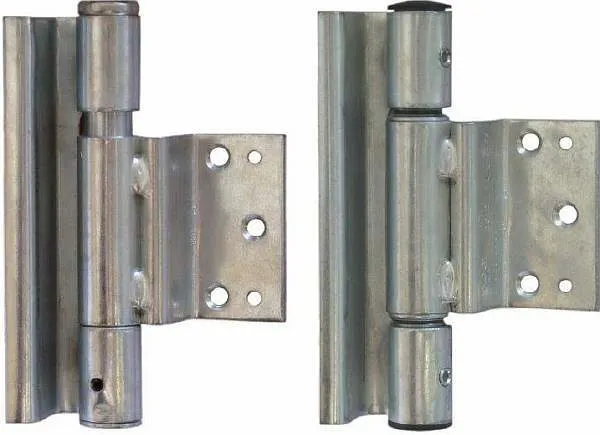

Трехсекционные накладные петли

Очень тяжелые ворота распашного типа следует «сажать» на петли, показатели износостойкости которых действительно высоки. Лучшее предложение сегодняшнего дня – это трехсекционные изделия.

Чертеж трехсекционых накладных петель
Они сочетают в себе преимущества всех вышеперечисленных видов петель и устойчивы к действиям вандалов. Вернуться к оглавлению

Разновидности

Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли. При этом следует обратить внимание на прочность и показатель надежности конструкции.

Всего существует три разновидности элементов:

1. Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
2. Декоративные.
3. Скрытая конструкция.

Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.

Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.

Рекомендации по монтажу

Для столбов квадратного сечения рекомендуется всегда использовать платики, выдерживая зазор 3–5 мм между гранью калитки и опорой. Есть несколько способов того, как приварить петли к круглым столбам:

• без использования монтажных пластин;
• с пластиной только на створке;
• с узкой проставкой со стороны столба и полноценным платиком на воротах.

Читать также: Портальный сверлильный станок с чпу по металлу

При использовании проставок допускается увеличить зазор между петлёй и опорой, при этом проставку можно располагать под углом. Такая конструкция более снисходительна к огрехам сварки, но выглядит неаккуратно.

Откатные конструкции пользуются большим спросом и предлагаются на рынке в широком ассортименте. Продукция выпускается в разных вариациях в зависимости от производителя, особенностей строения и назначения. Неотъемлемой частью такой установки являются петли, которые играют важную роль. Поэтому нужно уделить особое внимание выбору качественных изделий, которые прослужат длительное время, справляясь со своей основной задачей.

Выбор по форме

Петли для распашных ворот имеют свои достоинства и недостатки, и этот фактор требует внимания.

Крепление к калитке

1. В некоторых случаях требуется отдельно приваривать ушки для обеспечения надежности крепления.
2. Если ворота – трехметровые и обшиты профнастилом, то можно установить цилиндрические конструкции, в том числе кованые петли.
3. С использованием опорных петель с подшипником каплевидной формы шов от сварки получается равномерным, поэтому процесс их установки прост.
4. Петля-стрела применяется на воротах, выполненных неважно из каких материалов, будь то дерево или металл. Причем вратам придаются дополнительная прочность и особая эластичность.
5. Если петли цилиндрические, то монтаж воротного полотна будет сложным. Этот конструктивный элемент считается наиболее надежным.
6. Накладные петли следует выбирать после произведенного расчета действующей нагрузки. Калитка с успехом прикрепляется на механизм с эксцентриком. Если ворота имеют массу более 200 кг, то используются петли с крыльями.
7. В автоматизированных системах применяются индукционные петли, в основе которых заложен магнит.

Чертеж для изготовления своими руками

Инструменты для работы

Инструменты для сварочных работ

Следует заметить, что правильно выполнить эту работу не всегда могут даже специалисты, а что уж говорить о неопытных сварщиках. Трудностей им может встретиться немало. Прочитает эти строки новичок, и руки опустить может. Ну, разве можно это сделать самому? Оказывается, вполне, даже людям, не имеющим никакого опыта. Всего для этого и нужно, хоть немного уметь варить и быть внимательным. Стоит попробовать. Для работы необходимы будут следующие инструменты:

• молоток;
• рулетка или другой измерительный инструмент;
• уровень для выравнивания воротного полотна;
• подобранные петли;
• пластинки для монтажа;
• электроды;
• болгарка;
• аппарат для сварки;
• защитная маска и перчатки.

Меры предосторожности

Для установки гаражных ворота, обязательно потребуется использовать сварочный аппарат. Работы с этим прибором предусматривают ряд процедур, которые смогут обеспечить безопасность во время сварки.

Если у вас нет опыта работы сваркой, то лучше обратиться к специалистам, которые смогут провести необходимые сварочные работы, например, в Воронеже хорошо зарекомендовала себя компания Металл-ВРН.

Их выполнение является обязательным, ведь в противном случае работающий со сварочным аппаратом может лишиться зрения, получить ожег или устроить пожар. Основным правилом является наличие специального инвентаря в виде щитка, который сможет обезопасить лицо и глаза, а также перчаток, защищающих руки.

Также следует подготовить помещение, в котором будут проводиться работы. Важно позаботиться о нормальной циркуляции воздуха и больших размерах помещения для работы. При возможности, лучше заниматься привариванием на свежем воздухе.

Поблизости не должны находиться легковоспламеняющиеся смеси или предметы, ведь они являются потенциальными источниками пожара.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Применение внутренних петель

Несмотря на некоторые разногласия среди пользователей по поводу скрытой фурнитуры для гаражей, внутренние петли отличаются следующими преимуществами:

1. Более высокий уровень безопасности и взломоустойчивости, что особенно актуально, если в гараже у вас хранится весьма дорогое и ценное для вас имущество.
2. Длительный срок службы, который на практике исчисляется многими десятилетиями.
3. Высокая устойчивость к нагрузкам, благодаря которой на скрытые петли можно без особых последствий для общей конструкции навесить двери массой до 400-500 кг каждая.

Если вы цените безопасность своего имущества, скрытые петли станут для вас отличной инвестицией и обеспечат вам спокойствие за свои владения.

Внутренние петли для гаража

Полезные советы по сварке петель на ворота

Неправильное скрепление железных петель с воротами приводит к плохой работе створок. Со временем они станут двигаться с трудом или не смогут функционировать вообще.

Для предотвращения подобных неприятностей опытные мастера дают несколько полезных рекомендаций.

1. При работе с прямыми петлями сварку лучше производить на горизонтально лежащих воротах (полотно можно разместить на земле).
2. Перед сварочными работами рекомендуется сделать подложку длиной в 1/2 петли. Деталь следует подложить под нижнюю часть петли, а верх прихватить с торцевой стороны.
3. При крепеже петель на круглой стойке делают наружный припуск 5 мм. При работе с прямоугольной опорой фиксацию производят заподлицо.
4. До окончательного крепежа вдоль петель прикладывают прямоугольный брусочек и поправляют устройства, если они лежали криво.
5. Сварку лучше производить мелкими прихватками. Действия выполняют дважды и со всех сторон.
6. До фиксации петель с внутренней стороны необходимо проверить легкость хода ворот на весу. Некорректную работу исправляют сваркой, запаивая несколько точек с наружной стороны.
7. Во избежание провисания створок до окончательного приваривания петель полотна следует сомкнуть и разместить по центру подставку.

Пока петли горячие, ворота не открывают. Конструкцию можно эксплуатировать, как только устройства остынут.

Сварочные работы

После того как вы убедитесь в том, что выбранное вами расположение калитки соответствует плану, все размеры соблюдены и отмечены места для пластин, вы можете начинать сварные работы. Начинайте с нижних петель, расположенных на опорах. Одной из самых трудных работ являются швы, расположенные вертикально, но при помощи прокладок, которые вы заранее приварили, любой начинающий сварщик без проблем справится с этой задачей.

После того как первая часть приварена, вам необходимо сверить правильное положение оси. Лучше всего для этого подойдет лазерный уровень, при помощи него необходимо определить точное положение второй штыковой петли.

Классификация согласно ГОСТам

Сегодня на рынке можно встретить огромное количество всевозможных петель различных производителей, форм, типов крепления, внешнего исполнения. Качественные петли для дачных калиток и ворот делятся на определенные группы согласно действующих ГОСТов для того, чтобы обычный человек не запутался при их выборе. Это позволяет покупателям намного проще подбирать себе нужные комплектующие, ориентироваться в их видах и цене. Зная особенности каждого вида, клиент может с легкостью выбрать себе нужную деталь для крепления дверей.

Основными видами петель для современных ворот являются следующие:

• цилиндрического типа с опорным подшипником;
• потайного типа для скрытой установки;
• завесы сквозного типа;
• модели с усиленной конструкцией для монтажа на ворота;
• трехсекционного типа для монтажа на промышленных объектах.

Теперь, давайте более подробно рассмотрим каждый из этих видов для того, чтобы оценить особенности каждого из них.

Выбирая крепления важно знать преимущества и недостатки каждого вида, это позволит подобрать именно ту модель, которая наиболее подходит в конкретной ситуации.

Цилиндрические с опорным подшипником

Этот вид выполнен в стандартной форме и не чем особо не отличается. Внешне они похожи на цилиндр из двух половинок. В первой части, которая является верхней, имеется штырь, а во второй, которая соответственно снизу, есть отверстие, куда вставляется первая часть. В некоторые модели внутри имеется подшипник шарикового типа для упрощения движения.

Такие завесы используются в конструкциях, вес которых не превышает 400 килограмм. Для более тяжелых систем, используют усиленные специальные цилиндрические петли. Крепление соединителей выполняется сваркой. Шариковый подшипник устанавливается в отверстие нижней завесы. Частенько, с обратной стороны подшипника есть отверстие с заглушкой, позволяющее легко смазать, почистить его. Эта небольшая ревизия улучшит ход.

В подобные конструкции монтируется до четырех петель цилиндрического типа для обеспечения наилучшего движения и снижения нагрузки на каждую. В некоторых моделях, подшипник устанавливается не в нижнюю часть, а между двумя подвижными элементами. Такая модификация значительно упрощает процесс открытия, закрытия. Однако, такой механизм тяжело смазывать, так как для этого надо приподнять одну из створок.

Потайные петли

Главным преимуществом данного вида является скрытая установка, ведь конструкция надежно скрывают их внутри при закрытой системе. Особенностью конструкции является то, что сама петля спрятана в раме створки и присоединена к боковой части опоры. Плюсом подобной системы крепления является то, что это снижает шансы на взлом, ведь петлю тяжело найти и почти невозможно демонтировать при отсутствии необходимого инструмента.

Петли сквозного типа

Особенностью конструкции этого вида является то, что две завесы соединяются стержнем, который входит в верхнюю часть и немного выступает из нижней части. Простейшая конструкция представляет собой две половинки и штырь. Этот вид широко распространен на рынке и используется, в основном, для офисных дверей, конструкция способна выдержать вес до 200 килограмм.

Сборка элементов чем-то напоминает конструктор, ведь на каждом элементе есть несколько ушек. Важно отметить, что таких элементов на двери может быть несколько, что значительно повышает надежность. Иногда, между элементами петель устанавливают подшипники, позволяющие выполнять движение более плавно, прилагая меньше усилий.

Чтобы предотвратить возможность взлома посредством снятия штыря, на нижней части имеется специальная заглушка. В основном, она приваривается, реже прикручивается.

Если заглушка не предусмотрена конструкцией, то на верхней части устанавливают специальный ограничитель, не позволяющий вынуть штырь. Это препятствует взлому без специальных инструментов.

Усиленные модели для ворот

Особые усиленные модели цилиндрических петель позволяют выдержать большую нагрузку по сравнению с обычными. Они изготавливаются из металла большей прочности, в результате чего, стенки, стержня имеют большую толщину. Это позволяет увеличить несущую способность каждой петли.

Этот вид имеет модификации, в которые добавляют подшипники. На них имеется специальная маркировка, которая говорит о повышенном сопротивлении износу, максимальном давлении на них. Это позволяет легко отрывать, закрывать тяжелые ворота.

Трехсекционные промышленные

Этот вид пользуется большим спросом в конструкциях с значительным весом подсоединенного полотна. Конструктивно они схожи со сквозными моделями, однако, больше напоминают цилиндрические. Их конструкция состоит из двух противоположно направленных штырей, на которые надеваются цилиндры, привариваемые к столбам.

Разобрать такую конструкцию без применения болгарки или другого специального инструмента невозможно.

Выбор петель

Правильный выбор петель для металлических ворот. калиток и дверей должен основываться на нескольких факторах:

• определении и подборе вида петли;
• определении количества и габаритных размеров петли.

Виды петель

В первую очередь петли приварные различаются по форме. Они могут быть:

• цилиндрические. Разновидностью этой группы является приварная каплевидная петля;
• квадратные. Применяются крайне редко. В настоящее время практически не производятся;
• шестигранные.

Основные виды приварных петель, различающихся по форме

Специалисты рекомендуют выбирать цилиндрические или каплевидные петли, так как данный вид наиболее прост в монтаже.

Все приварные петли могут быть дополнительно оснащены шариком, выполняющим роль подшипника. Шарик облегчает открывание двери и снижает силу трения, которая негативно влияет на сроки использования фурнитуры.

Приварная петля, оснащенная шариком-подшипником

Также в продаже можно найти усиленные приварные петли, которые применяются для установки на металлическую дверь большого размера или веса. Дополнительные пластины позволяют равномерно распределить нагрузку на петлю, что увеличивает срок службы изделия.

Приварная петля, дополненная металлическими планками

Наиболее оптимальным вариантом приварной петли является цилиндровая шариковая петля, дополненная планками. Именно такая фурнитура будет служить длительное время без лишних проблем.

Как называются ворота в гараже?

Ворота в гараже могут иметь различные названия, в зависимости от их конструкции и типа механизма открывания. Наиболее распространенными названиями для ворот в гараже являются:

1. Секционные ворота — это ворота, состоящие из нескольких секций, которые при открывании поднимаются вверх и занимают мало места в помещении.

2. Откатные ворота — это ворота, которые открываются путем сдвига в сторону. Они состоят из одной или нескольких секций и устанавливаются на специальный направляющий профиль.

3. Распашные ворота — это ворота, которые открываются как дверь. Они могут состоять из одной или двух створок и открываться как наружу, так и внутрь гаража.

4. Рулонные ворота — это ворота, состоящие из гибкого рулона, который поднимается вверх и наматывается на вал. Они занимают мало места и отлично подходят для небольших гаражей или помещений с ограниченным пространством.

Кроме того, существуют также и другие типы ворот для гаражей, например, распашные ворота с отдельной дверью для пешеходов или складные ворота.

Видео. Как легко и быстро приварить петли навесу к столбу из профильной трубы?
