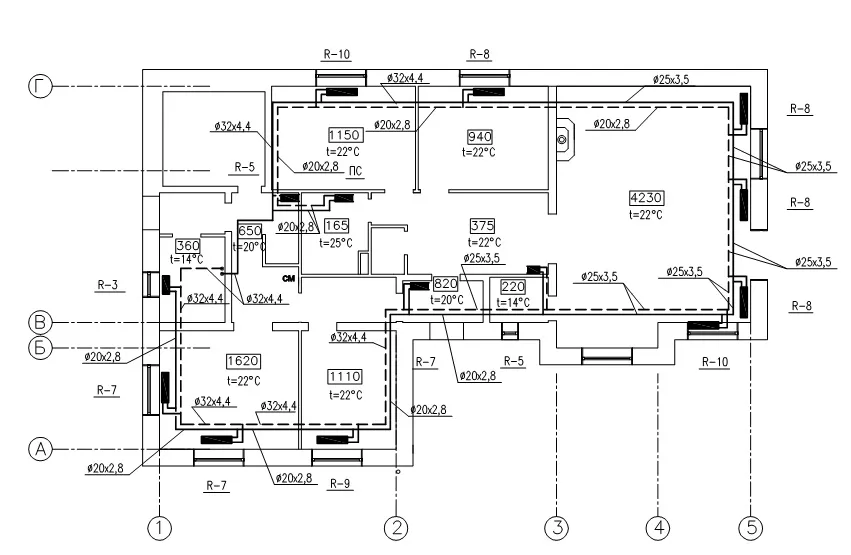

План системы отопления для одноэтажного дома

Отопление в одноэтажном доме — схема

Если вас заинтересовала задача создания отопительной системы для одноэтажного дома своими силами, то вам потребуется тщательно изучить различные варианты разводки труб и разнообразные схемы. Содержащаяся в данном документе информация может быть применена в любом одноэтажном жилом здании, вне зависимости от материала стен.

Забегая наперёд, следует уточнить, что какой-то большой разницы между подключением одноэтажного или двухэтажного дома не существует. Принципиальное отличие заключается только в конструктивном порядке подключения всех элементов отопительной системы. А схемы, о которых пойдёт дальше речь, применимы к домам с одним или двумя этажами.

Система отопления (СО), правильно установленная, способна дать максимум тепла во всех помещениях вашего дома.

Основные требования, которые предъявляются к отопительным системам:

• простота монтажных работ;
• экономична в эксплуатации;
• независима от температуры внешней среды;
• энергонезависима.

Тип котла и виды топлива.

Хорошая схема отопления одноэтажного дома начинается с теплогенератора, а именно котла. Ассортимент современных теплогенераторов представлен просто огромным списком котлов, которые подходят не к любой СО.

Если взять самые экономичные котлы с самым дешевым видом топлива, то это природный газ и твердое топливо.

Что мы имеем:

а) газовые котлы. Они пользуются большой популярностью, особенно конденсационные, так как позволяют извлекать максимальную теплоотдачу за счёт уплотнения (конденсации) продуктов сгорания, переходящих из газообразного состояния в жидкое (конденсат).

б) котлы на твёрдом топливе. Лидером среди подобного оборудования считается пиролизный котёл. Топливо в таких котлах при ограниченном поступлении кислорода переходит в пиролизный газ, который сразу же сгорает при оптимальной подаче кислорода.

Минимальное количество отходов – существенный плюс в системе отопления. Пиролизные котлы могут работать и в режиме «Полуавтомат», то есть требуется минимум человеческого вмешательства.

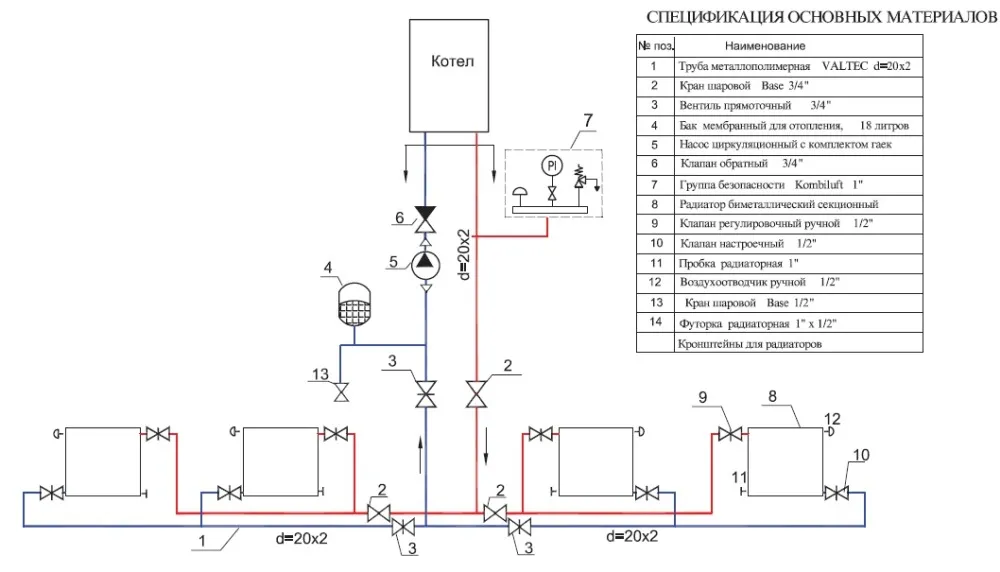

с газовым котлом:

Тип котла следует выбирать только на основании того, какой вид топлива вы собираетесь использовать, и в какой степени он доступен в вашей местности.

1. Дрова. Самый старый метод отопления. Способ стар, да проверен веками. Если есть возможность постоянно заготавливать на зиму дрова, то это топливо может спокойно потеснить газовую систему.
2. Уголь. Такой же древний вариант, как и отопление дровами. И так же хорошо зарекомендовал себя.
3. Природный газ. Способ новый, а учитывая наличие термостатов в таких котлах, то можно считать и удобным в использовании.
4. Пеллеты. Совсем новый вариант топлива, основой для которого используются прессованные опилки, имеющие форму небольших гранул. Стоят очень дорого, но и тепла выдают больше, нежели уголь или газ.

Что касается электричества, дизельного топлива или сжиженного газа, то отапливать сейчас таким способом даже небольшой одноэтажный дом очень дорого.

Варианты отопительных разводок

1. Лучевая система

Это трубопровод с вмонтированными коллекторами и дроссельными заслонками возле каждого отвода. К каждой батарее идёт пара трубок, идущих от каждого отвода. Тепло регулируется довольно-таки легко, но при инсталляции возникают осложнения: необходимо прятать в бетонной стяжке пола или под фальшстенами десяток труб.

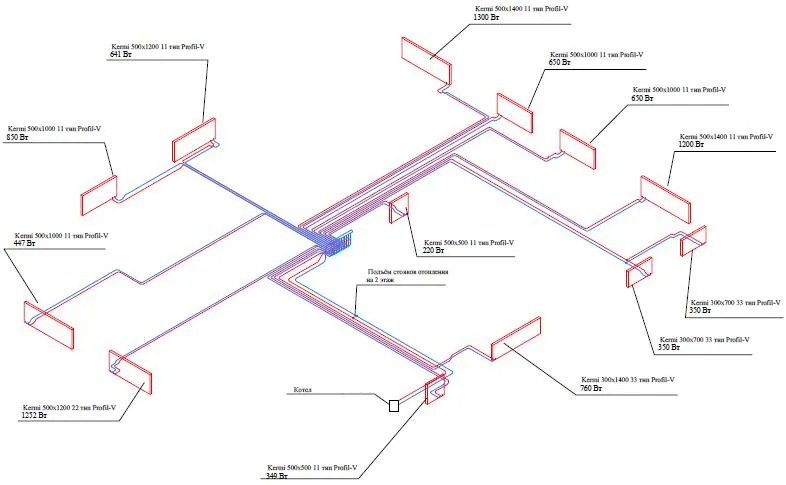

Коллекторная (лучевая) схема отопления одноэтажного дома:

Монтаж такой системы выльется в круглую сумму. Зато она самая эффективная в плане экономии тепла.

2. Двухтрубная схема отопления

Во всём доме, по периметру или под полом, тянутся два трубопровода – подачи и обратки. Батареи, фанкойлы, конвекторы, — всё это играет роль перемычек и создаёт подобие короткого замыкания. Вода циркулирует от ближней батареи к дальней. Поэтому дроссельные заслонки будут ограничивать проходящую через батареи горячую воду. Для равномерного тепла в каждой комнате необходимо тонко балансировать систему.

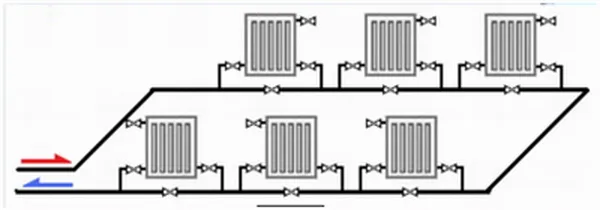

Двухтрубная схема отопления одноэтажного дома:

Недостатки этой системы:

• большой расход трубы и материалов;
• без балансировки происходит замерзание труб и батарей.

3. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

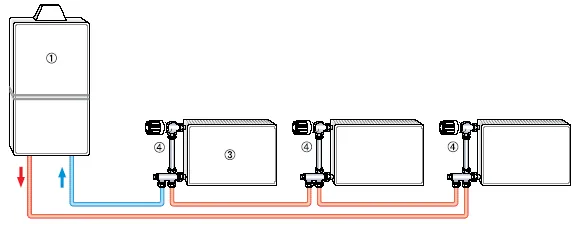

Однотрубная схема отопления одноэтажного дома:

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

Плюсы однотрубной системы:

• тепло практически не теряется;
• простота и быстрота монтажных работ;
• экономное использование;
• при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
• экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).
