Бытовой модуль размером 3 на 6 метров на дачном участке способен выполнять роль хозяйственного помещения, хранилища для инвентаря, а также служить как временное или постоянное жилище. Изготовить такую конструкцию в силах любой мастер, обладающий навыками работы по каркасной технологии. Если вас интересует планировка бытовки размером 6 на 3 метра, давайте рассмотрим этот аспект подробнее.

1. Плюсы и минусы каркасной бытовки
2. Виды каркасных бытовок
3. Чертежи бытовок 6х3
4. Необходимые материалы
5. Постройка каркасной бытовки своими руками

Плюсы и минусы каркасной бытовки

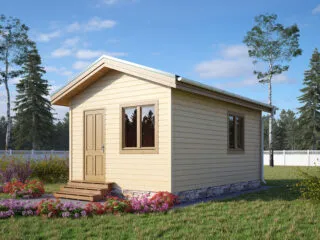

Каркасная бытовка 6х3 м может выполнять функцию дачного домика

Строительство бытовки 6х3 с односкатной крышей – максимально простой вариант применения каркасной технологии. Работы могут выполнить 1-2 мастера с минимумом инструментов. Здание отличается легкостью и не требует массивного фундамента. Ему не нужно давать время на усадку, как это делается при строительстве бревенчатых срубов. Хозяйственные постройки обычно делают с односкатной кровлей. Если здание предназначается для проживания, крышу можно сделать и двускатной. Из бытовок можно собрать и постоянное жилище, оборудовав его верандой или террасой.

Если конструкция сделана из металла, ее легко отвезти на место установки в собранном виде. Деревянную каркасную бытовку 6х3 перед перевозкой придется разобрать. Если она сооружается для временного проживания на период, пока строится дом, по окончании работ ее можно оборудовать под сарай или иное помещение для хозяйственных нужд.

Основной минус – необходимость в качественном утеплении, если конструкция оборудуется для постоянного проживания. Особенно это относится к зданиям, обшитым профнастилом: металл не обладает теплоизолирующими свойствами.

Виды каркасных бытовок

Бытовки бывают стационарными и переносными, изготавливаться из дерева или металла. Вариант подбирается в зависимости от того, для какой цели будет использоваться домик.

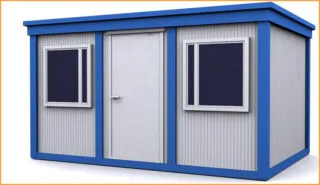

Бытовка 6 х 3 м в металлическом каркасе

Основные типы бытовок:

• Деревянные – подойдут как для дачного дома, так и для временного жилища или подсобного помещения. Каркас у них делается из бруса с квадратным или прямоугольным сечением со стороной не менее 10 см. Плюсы бытовок из дерева – теплоизоляционные качества, экологичность, сочетаемость с окружающим ландшафтом. Домик, используемый под жилище, можно обшить сэндвич-панелями, что сделает его теплее.
• Конструкции с металлическим каркасом. Часто он делается из профильных труб. Обшить каркас можно профлистом: это недорогой и надежный материал, не склонный деформироваться на морозе. Для хозяйственной постройки подойдет также виниловый сайдинг. Но если в такой бытовке собираются жить в прохладное время года, ее нужно подвергать основательному утеплению. Помимо варианта из простых труб, можно встретить и комбинированный: деревянная основа встраивается в каркас, сваренный из угловых стоек и швеллеров.
• Переносные бытовки. Они могут выполняться как из дерева, так и из металла. В первом варианте отличие от стационарного варианта состоит в толстом каркасе и минимуме отделки. Брус для основы берется сечением минимум 10х15 см. Металлические вагончики отличаются надежностью и могут служить более 15 лет. Для каркаса используется профтруба с прямоугольным сечением 4х6 см, а для лаг – с квадратным, со стороной 4 см. При обустройстве такого вагончика важно позаботиться о тепло- и гидроизоляции стен. Для наружной обшивки последних используется профлист, для внутренней – плиты ДСП. Если необходимо, в бытовке можно организовать отопление, подвести водо- и электроснабжение.

Для сооружения металлических конструкций (как переносных, так и стационарных) необходимо владеть навыками работы со сварочным аппаратом. При желании обшивку можно покрасить или заменить повредившийся лист.

Чертежи бытовок 6х3

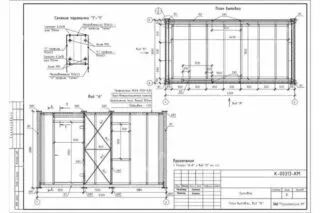

Чертеж бытовки из дерева

Перед тем как приступать к работам, необходимо подготовить чертеж бытовки. На нем показывается взаимное расположение входящих в нее помещений (если есть желание сделать несколько комнат), их взаимное расположение и размеры. Типовая планировка бытовки 6х3 м для жилья включает в себя 3 помещения, два из которых имеют габариты 1,5х1,5 м. Одна из таких комнат служит коридором, другая может выполнять функцию кладовки или санузла. Большое помещение размерами 3х4,5 м оборудуется отоплением и предназначается для проживания. Проект бытовки 6х3 должен отображать и места прокладки коммуникаций, которыми предполагается снабдить строение. Также нужно заранее рассчитать смету строительства.

Проект может включать в себя проемы и перегородки или обходиться без них. Делают их в том случае, если нужно отделить одно помещение от другого (например, жилую комнату от склада).

Если бытовка не будет отапливаться, лучше обходиться без стеновых перегородок и зонировать помещение занавесками: они занимают меньше места.

Необходимые материалы

Для монтажа бытовки 3 на 6 своими руками потребуются брусья длиной 6 м с квадратным и прямоугольным сечением. Нижний венец создается из бруса 10х15 см, основной каркас – из элементов со стороной 10 см. Также потребуются доски для полового настила и вагонка для наружной обшивки. Для внутренней подойдут плиты OSB.

Нужно подготовить минеральную вату для утепления, паро- и гидроизоляцию. Кровлю можно сделать из шифера. Для фундамента можно использовать керамзитобетонные блоки и кирпич. Нужны также крепежные элементы – скобы и саморезы.

Все деревянные элементы перед началом сборки каркаса обязательно обрабатываются антисептическими и антипиренными составами.

Постройка каркасной бытовки своими руками

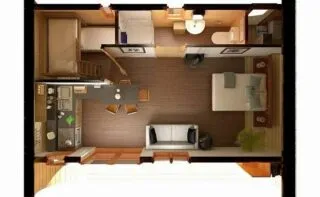

Внутренняя планировка бытовки

Если решено построить бытовку, которая будет служить жилым помещением, с площадки, где будет находиться здание, убирают верхние 0,3 м почвы с выходом за периметр на полметра. В этом месте организуют песчаную подушку и утрамбовывают. Лучше насыпать песок на предварительно уложенный геотекстиль. Фундамент организуется из керамзитобетонных блоков. Их укладывают по углам здания и внутренних помещений, а также по периметру стен с шагом в метр. Позже в промежутки между ними можно будет выложить кирпич. Если бетонный фундамент в виде столбов заливают на месте, к последующим этапам можно будет переходить лишь после застывания смеси примерно через месяц. В этом случае вести строительство лучше в теплое время года.

Пошаговая инструкция по выполнению дальнейших работ:

1. На фундамент укладывают 2 слоя гидроизоляции и затем фиксируют брусья 15х10 см: 2 поперечных и 3 продольных. Для крепления используют анкера или арматуру.
2. Монтируют нижнюю обвязку из квадратного бруса (серединную балку трогать не надо).
3. На продольные балки монтируются лаги из брусков 10х5 см ребром вниз. Дистанция между ними – 6 см.
4. Устанавливаются вертикальные элементы каркаса из бруса 10х10 см. Затем организуется верхняя обвязка.
5. Оконные и дверные проемы отграничиваются поперечными брусьями с квадратным сечением со стороной 5 см.
6. Монтируются стропила, обрешетка и настил кровли.
7. Создается черновой пол из шпунтовых досок. Затем укладываются гидроизоляция, слой минваты и пароизоляция. Для чистового настила подойдет обрезная доска.
8. Каркас обшивается вагонкой или фанерой. Лучше брать первую, так как она не деформируется и не разбухает от действия влаги.

В конце монтируются окна и двери и прокладываются коммуникации. После этого стены и потолок нужно утеплить и обшить изнутри плитами ДСП или фанерой.

Можно ли зарегистрировать бытовку?

Да, можно зарегистрировать бытовку как жилое помещение. Это означает, что бытовка может быть использована как жилое помещение и входить в состав недвижимости. Для того, чтобы зарегистрировать бытовку, вам может потребоваться получить разрешение от местных властей и пройти соответствующую процедуру государственной регистрации. Рекомендуется проконсультироваться с квалифицированным юристом или экспертом в этой области для получения подробной информации о процедуре регистрации в вашем регионе.
