Пленочный теплый пол: как правильно монтировать своими руками

Когда энергоэффективный теплый пленочный материал появился на строительном рынке, он сразу вызвал бурный интерес. Это неудивительно, поскольку полы из этого материала обладают множеством преимуществ. Можно установить его под любым покрытием, даже самостоятельно. В этой статье мы рассмотрим характеристики этого материала, его преимущества и недостатки, а также особенности установки.

Содержание:

• Достоинства
• Как правильно монтировать пленочный пол
• Пленочный теплый пол под плитку
  • Инструкция по монтажу
• Теплый пленочный пол под ламинат

В первую очередь следует отметить важные особенности при укладке теплого пленочного пола. Это отсутствие необходимости делать цементную стяжку в процессе монтажа, а также высокая экономичность в расходе электроэнергии.

Схема распределения тепла

Достоинства

Итак, главные достоинства теплых пленочных полов следующие:

• легкость монтажа – с укладкой в состоянии справиться даже непрофессионалы;
• абсолютная безопасность – нет риска пожара или короткого замыкания;
• наличие возможности укладки во всех помещениях, даже в сырых;
• обогрев устанавливается не только на пол, но также на потолок, стены и прочие поверхности, такие как картины, зеркала, ковры и пр.;
• высокий коэффициент производительности (до 97%). Это лучший показатель среди всех существующих видов отопительных систем;
• полная совместимость с каждым типом напольного покрытия;
• отсутствие электромагнитного излучения;
• отличная устойчивость к механическим повреждениям (даже при разрыве можно менять либо ремонтировать секцию, а не систему полностью);
• бесшумность;
• экологическая чистота;
• легкость и простота демонтажа в случае переезда.

Что касается недостатков, то у теплого пленочного пола их просто нет, однако есть определенные нюансы, которые обязательно следует учитывать.

Важные рекомендации:

• на пленочный теплый пол нельзя ставить мебель, особенно если она тяжелая;
• пол по максимуму должен быть открытым, иначе он будет чересчур нагреваться, а от этого сильно портятся не только он, но и мебель;
• нельзя закрывать место, в котором находится датчик температуры воздуха и пола, в противном случае он будет некорректно работать.

Как правильно монтировать пленочный пол

Для начала нужно очистить поверхность пола, затем на нее укладывают теплоизоляционный материал. При его выборе руководствуйтесь тем, каким будет финишное покрытие. Если сверху Вы планируете класть линолеум или ковролин, то изоляция может быть любая, только учитывайте толщину листа – она составляет 3-5 миллиметров. На всех стыках листы проклеиваются скотчем.

А если покрытием будет керамическая плитка, в качестве теплоизоляции рекомендуется применять техническую пробку толщиной 2 миллиметра.

Кроме того при монтаже необходимо заблаговременно определиться с положением терморегулятора, также составьте схему монтажа, чтобы впоследствии пленка легла на пол правильно. И укладывайте ее исключительно на открытых участках, где не планируется установка предметов мебели.

По технологии монтажа теплого пленочного пола пленка разделяется на полосы нужного размера по линиям, которые отметил производитель. После этого пленка раскладывается на полу таким образом, чтобы она полностью соответствовала схеме.

Важный момент: пленка кладется медной полосой вниз, а контактами к стене, где планируется установка терморегулятора.

Затем пленку необходимо подключить к проводке. На краях медной полосы установите контактные зажимы, а к ним подключите контактные провода. Обязательно заизолируйте с помощью битумной изоляции все места подключения проводов, а также места разреза пленки с обратной стороны.

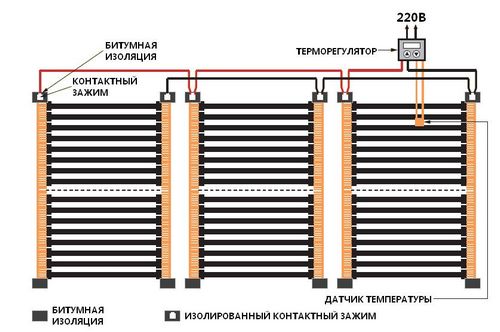

Схема подключения пленочного пола

Дальше подключается датчик температуры пола. Это делается с нижней стороны пленки, и он тоже изолируется. Когда теплый пленочный пол будет полностью уложен, а также подключены все контакты и провода, следует установить терморегулятор, а уже потом он подключается к электросети. Но перед тем как укладывать финишное покрытие, теплый пол обязательно тестируется на предмет того, чтобы его поверхность прогревалась равномерно.

Важный момент: если в качестве финишного покрытия выбрана плитка, после ее укладки стяжка должна сохнуть не менее трех недель. И лишь после этого системой обогрева пола можно пользоваться.

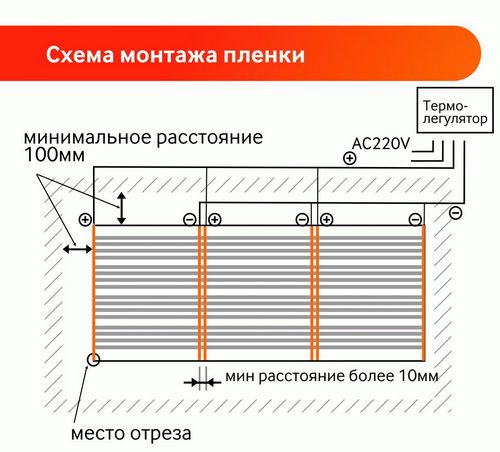

Схема монтажа пленки: минимальные расстояния

Пленочный теплый пол под плитку

Монтаж теплого пленочного пола под плитку отличается своими особенностями, и он требует намного больше времени и сил, чем во всех остальных случаях, поскольку он изначально планировался только для сухой укладки. То есть это значит, что далеко не каждый пленочный пол способен выдержать воздействие щелочной среды плиточного клея или цементной стяжки.

Важный момент: теплый пленочный пол нужно монтировать исключительно при плюсовой температуре.

Пленка укладывается вниз той стороной, на которой заметны токопроводящие медные шины. Основа обязательно должна быть чистой и сухой. Чтобы полосы не смещались после подключения, их лучше прикрепить с помощью малярного скотча. Помните: главное – получить плотный контакт между теплоизоляционным материалом и пленкой. Это исключает возникновение завоздушенной пустоты.

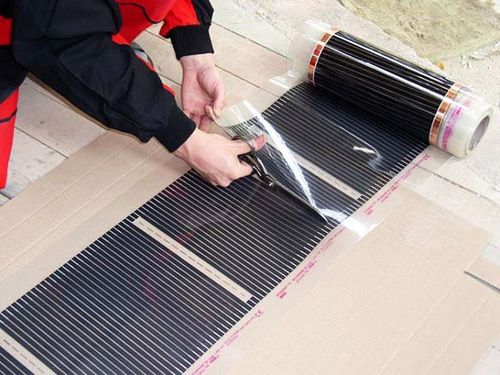

Отрезаем необходимую длину пленки

По завершению всех работ по укладке пленки, подсоединения термостата и термодатчика теплый пол можно подключать к сети и тестировать. Если все нормально, то сверху на пленку укладывают полиэтиленовую пленку, а уже на эту гидроизоляцию кладут полимерную, однако не металлическую строительную монтажную сетку с размерами от 20 до 40 миллиметров.

Важный момент:

если предполагается существенная нагрузка на пол, то сверху на гидроизоляционный материал в качестве защитного покрытия можно положить

влагостойкий ГВЛ

или СМЛ толщиной до 6 мм.

Инструкция по монтажу

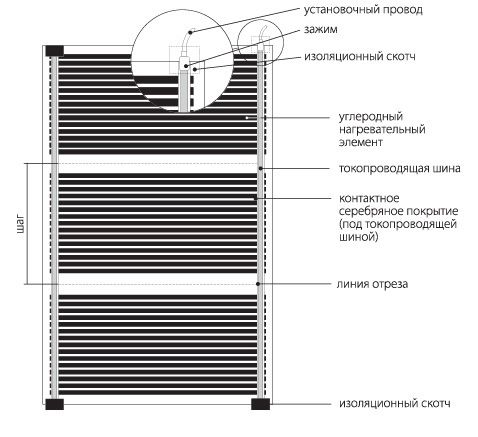

Конструкция

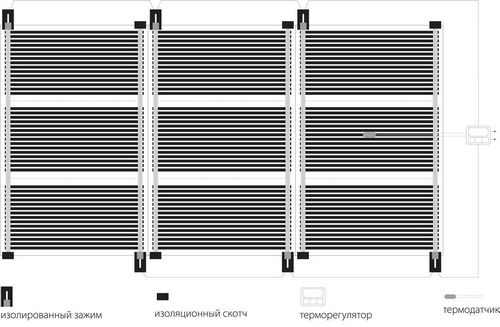

Общая схема подключения нагревательной пленки к терморегулятору (вид снизу)

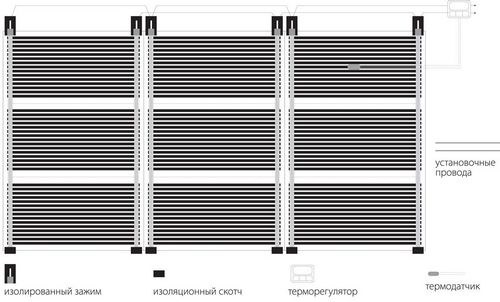

В случае расположения установочных проводов непосредственно под напольным покрытием (вид снизу)

Заканчивается монтаж теплого пола под плитку укладкой непосредственно плитки или же керамогранита. Однако следует учесть, что в этом случае слой плиточного клея должен составлять не менее десяти миллиметров. Кроме того, сам клей нужно покупать специальный, который предусмотрен именно для теплых полов. Для компенсации теплового расширения между стеной и напольным покрытием необходимо оставить маленький зазор – его впоследствии можно закрыть плинтусом.

Желательно укладывать теплый пленочный пол под плитку на стадии капитального ремонта.

Теплый пленочный пол под ламинат

При монтаже теплоотражающего слоя под ламинат специалисты не советуют использовать материалы, в покрытии которых применена алюминиевая фольга. Для укладки отлично подходят лавсановая металлизированная либо полипропиленовая пленки.

Пленочный пол под ламинат

Установка теплого пола под ламинат сама по себе достаточно проста. Собственно, как только разложены листы теплоотражателя, их следует скрепить между собой с помощью скотча. А затем приступайте к термопленке – ее кладут контактами к терморегулятору.

Наиболее экономичный вариант расположения полос – вдоль длинной стены, поскольку таким образом получится меньше точек подключения, и, соответственно, меньше проводов.

Полосы теплого пола прикрепляются к предыдущему слою также при помощи скотча. Следующий этап — установка терморегулятора. Его крепят, как правило, на стене либо включают в розетку. Затем идет подключение проводов: устанавливаются контактные зажимы, осуществляется прокладка проводов, обжимаются контакты, делается изоляция. Далее их подключают к терморегулятору, к нему же подсоединяется термодатчик. Тестируем теплый пол и укладываем ламинат.

Необходимо также устранить все возможные источники короткого замыкания, после чего также нужно протестировать систему. И измерьте сопротивление всех полос термопленки – оно должно быть не менее 1 Мом. Проверьте функциональность всей установки, включите систему обогрева и дотроньтесь рукой до каждой полосы термопленки – она должна излучать тепло около 40 градусов.

Выбирая теплый пленочный пол, ориентируйтесь, прежде всего, на производителей, гарантирующих качество своей продукции, и это должно быть подтверждено документально.
