Технология монтажа пленочного инфракрасного теплого пола

В этой статье мы продолжим обсуждение инфракрасного теплого пола и рассмотрим процесс его монтажа. Как уже было сказано ранее, инфракрасный теплый пол является инновационным решением в области отопления. Использование такой системы дает гибкость в решении возникающих проблем при установке системы отопления.

Содержание:

• Подготовка к монтажу
• Управлением температурой теплого пола
• Расчет необходимого количества пленки
• Как выбрать пленочный теплый пол
• Схема подключения инфракрасного пола
• Как соединять пленку
• Энергопотребление пленочного пола

Подготовка к монтажу

Процесс подготовки основания к монтажу ИК-теплого пола не нуждается в обязательном демонтаже прежнего покрытия. Он необходим только в том случае, если прежнее покрытие слишком сильно повреждено. Если поверхность находится в неплохом состоянии, то вы спокойно его можете оставить. Потребуется лишь удалить всю грязь и пыль.

Технология укладки пленочного теплого пола обязательно должна включать в себя монтаж теплоизолирующего слоя. В качестве утеплителя вы можете применять любой вспененный материал, имеющий толщину не менее 3 мм. Особой популярностью пользуется Изолон.

Укладывать теплоизоляцию необходимо вниз фольгированной стороной. Как уже говорилось выше, поверхность должна быть очищена от всевозможных загрязнений. В противном случае есть риск повреждения металлизированного слоя. Подобная теплоизоляции продается в рулонах и, соответственно, при укладке она просто расстилается по площади пола. Для скрепления полос между собой лучше всего подходит алюминиевый скотч, но вполне может подойти и обычный.

Управлением температурой теплого пола

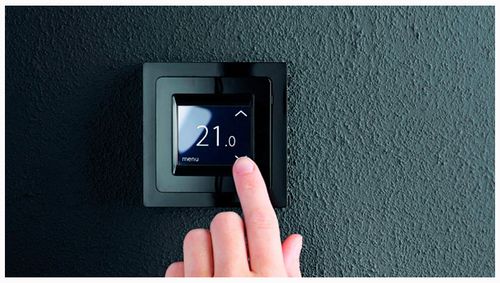

Работой всей системы электрического теплого пола заведует терморегулятор или, как его называют, термостат. Сейчас на рынке большое количество различных регуляторов, о их видах мы говорили в предыдущей статье. Здесь можно сказать, что вы можете приобрести любое устройство, подходящее для совместной работы с электрическим теплым полом. При покупке вам знать необходимую вам мощность термостата. Рассчитать ее довольно просто – в среднем 1 м² пленки потребляет 200 Вт. Именно этот показатель вы должны умножить на размер площади, которую будет занимать нагревательные элементы. В итоге вы получите общую мощность всей системы, под которую вам и необходимо подбирать терморегулятор.

Устанавливается терморегулятор в наиболее подходящем для вас месте. Варианты монтажа могут быть различными: или крепите на поверхность стены, или же делаете углубление, в котором спрячете устройство. Вы также можете спрятать проводку, идущую к нему. Для этого вам можно будет выполнить небольшие штробы. Как и чем их сделать вы можете узнать из соответствующей статьи.

Расчет необходимого количества пленки

Установка пленочного пола осуществляется только по полезной площади помещения. Нет нужды укладывать его по всей площади и утеплять не нужные участки. Так процентное соотношение застилаемой площади выглядит следующим образом:

• В качестве дополнительной системы обогрева (в дополнение к радиаторному отоплению) – укладывается на 40-50% площади пола;
• В качестве основного отопления – до 80% площади пола.

От каждой стены нужно делать отступ в 20 см. Помимо прочего в тех местах, в которых планируется размещение тяжелой мебели или бытовой техники, пленку застилать не нужно, т.к. можно получить перегрев поверхности.

Как выбрать пленочный теплый пол

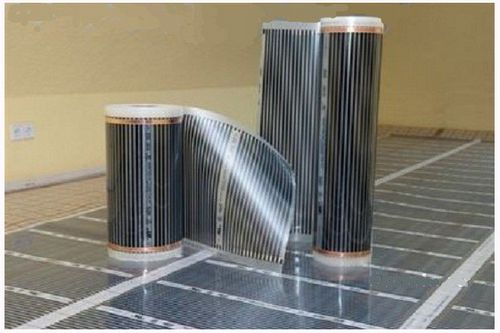

Когда вы только задумываетесь над монтажом электрического теплого пола вы задаетесь вопросом: «А какое количество пленки будет нужно?» Для того, чтобы определиться с этим значением вам нужно принимать во внимание значение полезной площади пола. Так, пленка бывает различной ширины и применять ее стоит в различных размерах помещений. Когда планируется оборудовать ик теплым полом небольшую комнату, то вполне подойдет пленка, обладающая шириной 50 см. Ну, а если застилается большое по площади помещение, то стоит брать ширину уже в 1 м. Значительным параметром будет и длина комнаты, так как пленку продают длиной от 2,1 метра. В процессе покупки вам необходимо держать ориентир на общую длину, когда будет неудобно учитывать длину пофрагментно.

Для начала монтажа вам следует обзавестись схемой укладки пленки, принимая во внимание размер комнаты и ширину полос. В этой схеме также должна быть отражены все операции по монтажу.

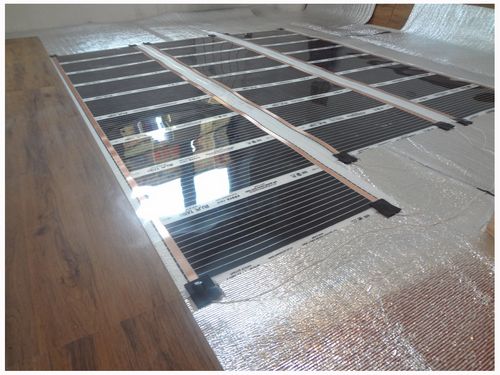

Схематично места расположения полос наносятся на поверхности теплоизоляционного материала цветным скотчем. Вы можете выбрать как продольное, так и поперечное расположение пленок. Выбор будет зависеть от экономии материала. Однако, стоит сказать, что специалисты дают рекомендацию укладывать полосы в длину, так как при таком расположении уменьшается число точек подключения. При определении способа расположения понимается и схема подключения инфракрасного пола.

В процессе монтажа пленка режется по размерам, соответствующим разметке. Резать можно как ножом, так и специально предназначенными ножницами. Однако, справедливости ради, стоит сказать, что для бытового монтажа покупать эти ножницы нет смысла. После разделения полосы раскладываются по поверхности в соответствии со схемой. При этом нельзя допускать нахлеста пленок друг с другом, даже на минимальные значения.

Сейчас можно встретить и двухсторонние нагревательные пленки. Они могут быть уложены на любую из сторон. Также бывает, что одна из поверхностей усилена армировочным материалом. В таком случае она должна быть только снизу. Но вы вряд ли ошибетесь, так как изготовители всегда обозначают усиленную сторону.

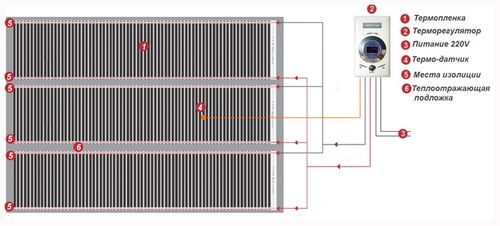

Схема подключения инфракрасного пола

Укладка пленочного пола происходит на куски двухстороннего скотча. Применяя его, вы обезопасите себя от возможного сдвига элементов как относительно разметки, так и по отношению друг к другу.

Монтаж инфракрасного пола в обязательном порядке должен включать включение в схему термодатчика. Она устанавливается под греющее полотно также скотчем. Место установки должно быть как можно ближе к терморегулятору. Для того, чтобы в месте установки у вас не получился бугорок, советуем выполнить небольшое углубление в теплоизоляции и основании, чтобы немного утопить его.

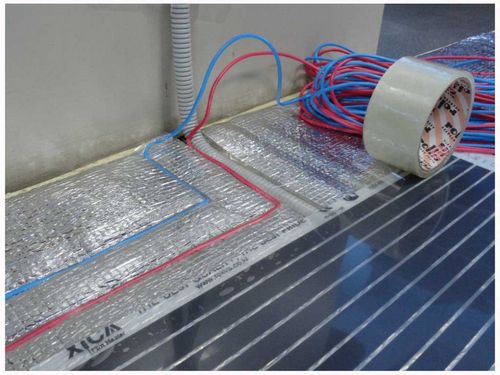

Провода необходимо уложить тоже в соответствии со схемой. Подключение пленочного пола происходит по параллельной схеме. Проще говоря, это значит, что вся проводка у вас будет подключаться только по одной стороне комнаты. Так, обычно используются традиционные цвета проводки, которые в соответствии с цветами подключаются к одному из наконечников каждой полосы. Провода к терморегулятору подводятся в коробе плинтусов или под ним.

Как соединять пленку

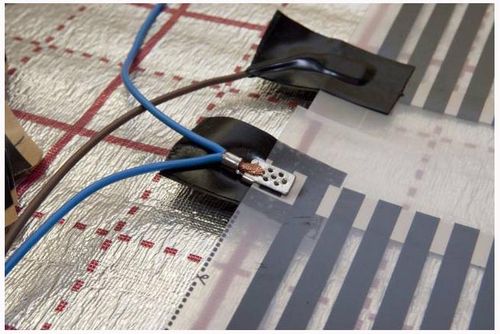

На каждое пленочное полотно должен быть установлен медным зажим, который пробивает ее и надежно фиксируется с медным проводником. После фиксации необходимо проверить надежность крепления – вы должны немного потянуть зажим, при этом он не должен двигаться по отношению к пленке. К этому зажиму и будет крепиться подключаемый провод. После соединения с проводом зажим прячется под битумный изолятор и обжимается.

После крепления проводов ко всем нагревательным элементам вам следует подключить их к терморегулятору, который впоследствии тоже должен быть подключен к сети.

После окончания работ вам следует проверить работоспособность системы. Вы также должны проверить в местах подключения надежность изоляции. При проверке вам нужно проверить каждый греющий элемент.

Энергопотребление пленочного пола

Вам наверняка будет интересно, какое количество электроэнергии будет потреблять ваш инфракрасный теплый пол, а также насколько экономически он будет обоснован. Вы можете легко понять это путем несложного подсчета.

Как уже говорили, максимальная мощность 220 Вт на 1 м². Для примера возьмем следующие показатели:

• Нагревательные элементы, подключенные к регулятору, имеют установку на включение 40% периода работы пола. В этом случае при расчете будем использовать коэффициент 0,4.
• Помещение обладает площадью 20 м². Полезная площадь составляет 50% или 10 м².

Берем исходные данные и рассчитываем по формуле:

В итоге с нашими исходниками получается 0,88 кВт/ч. Это достаточно небольшое значение. При дальнейших расчетах вы можете умножить на стоимость 1 кВт/ч в вашем регионе и узнать цену 1 часа работы системы. Таким же способом вы сможете провести расчеты стоимости работы за месяц.
