Монтаж водяного теплого пола: технология, схема укладки и установки

Установка теплого пола является лучшим выбором для обеспечения комфортной температуры в помещении. Холодная плитка может приносить удовольствие лишь летом, но не всегда, в отличие от теплого пола, который создает удобные условия для использования любого типа декоративного напольного покрытия, будь то ламинат или керамическая плитка.

Содержание:

• Общая информация
  • Особенности напольной системы
  • Что надо знать перед установкой
  • Зачем нужна теплоизоляция
  • Коэффициент теплопроводности
  • Тонкости монтажа

На сегодняшний день существует 2 большие группы напольного отопления – водяное и электрическое. Первый вариант очень трудоемкий в монтаже, но экономичный в эксплуатации. Второй, наоборот, установить можно даже новичку, но счета за электроэнергию существенно возрастут. В этой статье мы расскажем, как проходит монтаж водяного теплого пола и на что надо обращать внимание.

Общая информация

Прежде чем говорить о технологии монтажа теплого водяного пола, разберемся с самим понятием подобной установки.

Итак, теплый пол – одна из вариаций обогрева помещения, важнейшей особенностью которой является большая теплоотдающая поверхность с постоянной конвекцией воздуха. Говоря иными словами, при одинаковой мощности радиаторов и теплого пола теплее будет в том помещении, где установлен последний вариант.

Для того, чтобы схема укладки теплого пола была максимально понятной для восприятия, стоит сперва вспомнить традиционную схему водяного отопления. Основным теплоотдающим элементов в такой цепи являются радиаторы. Воздушные массы, нагреваясь от стенок радиаторных секций, устремляется вверх, по мере остывания, спускаются вниз, и такая циркуляция происходит постоянно.

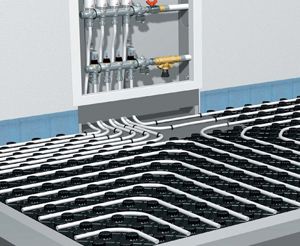

Типовые схемы укладки труб

Безусловно, современные батареи хорошо протапливают помещение, но холодных участков также немало. В основном это пространство у поверхности пола, которое до конца не прогревается.

С этой статьей читают: Сколько стоит установить батарею отопления

Особенности напольной системы

Технология монтажа водяных теплых полов характеризуется несколько иной картиной. Нагревательный трубопроводный элемент располагается непосредственно в полости напольного покрытия, и если правильно установить эту систему, тепло, поступающее от источника, будет распределяться равномерно по всей площади комнаты.

В конечном результате, тепловые потоки воздушных масс начинают свое движение вверх непосредственно от самого покрытия, обеспечивая более комфортные условия для человека. Кроме этого, ноги находятся в постоянном контакте с полом, и когда эта поверхность теплая, замерзнуть невозможно даже в легкой одежде.

Водяной теплый пол, монтаж которого хотя и сложен, но вполне по силам малоопытным мастерам, в большинстве случаев используется как основная система отопления дома, квартиры или отдельного помещения. И если электрические полы можно положить только на отдельном участке, то монтировать водяную систему отопления слишком сложно, чтобы занять ею всего пару квадратных метров.

С этой статьей читают: Сколько стоит теплый водяной пол

Что надо знать перед установкой

Если вы планируете использовать горячую воду в качестве теплоносителя, смысл работы такой системы достаточно прост. Вместо батарей, подключенных к централизованному отоплению, под покрытием прокладывается гибкий специальный трубопровод, по которому и будет осуществляться циркуляция горячей воды. Такая установка может работать от автономного газового котла.

Подключать водяное напольное отопление в многоквартирных домах к централизованной магистрали запрещено. В результате работы оборудования упадет давление во всем стояке и температуры может не хватить до верхних этажей.

Допускается подключение к центральной сети только в частных домах, но и этот вариант не идеален, так как придется ждать момента подачи отопления. Более того, в силу регулярных поломок коммуникаций, риск остаться без отопления достаточно велик. Соответственно, наиболее рациональным вариантом для монтажа теплых водяных полов является либо частный дом, либо индивидуальное отопление в многоэтажке.

Зачем нужна теплоизоляция

Согласно правилам монтажа теплых водяных полов обязательным этапом работ является укладка утеплителя под трубопровод. Часто наемные мастера упускают это из виду, что приводит к значительным потерям тепла.

Итак, для чего вообще необходим такой материал:

2. Для создания теплоотражающего экрана, не позволяющего проникнуть теплу на нижние этажи. За счет такой способности все тепло, поступающее от трубы, отражается и движется вверх в помещение, но не в межэтажное пространство и не в соседнюю квартиру.
3. Подложка необходима для равномерного распределения тепла по всей поверхности. При ее отсутствии прогрев пола будет не целиком, а отдельными фрагментами, где пролегает труба.
4. Современные изоляционные маты оснащены фиксаторами, благодаря которым трубки легко фиксируются и не движутся при заливке их бетонной стяжкой. Также с помощью таких фиксаторов легко соблюдать заданный шаг между витками.

Коэффициент теплопроводности

Если поверх внутренней отопительной системы положить ковровое покрытие, линолеум и прочие материалы, которые не проводят тепло, то эффективность её будет сведена к минимуму. Поэтому, стоит учитывать свойства материалов и укладывать такие, которые не будут препятствовать передаче тепла.

Коэффициент теплопроводности – показатель, демонстрирующий способность передачи тепла. Чем он выше, тем лучше материал будет пропускать волны, исходящий от системы. К их числу относятся ламинат, керамическая плитка, наливные полы и т.д.

Тонкости монтажа

Схема обвязки котла

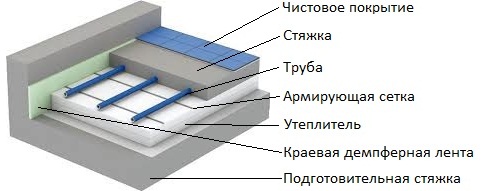

Монтаж теплого пола водяного производится по давно разработанной схеме, когда трубопровод располагается в бетонной стяжке. Почему так? Все достаточно просто. Во-первых, большие нагрузки, которые проходят по трубам, нуждаются в надежном креплении и защите, а во-вторых, воздух – отличный теплоизолятор, а посему, если трубы контактируют с воздушными массами, то толку от такой отопительной системы нет.

2. Сперва нужно очистить и вывести на один уровень напольную поверхность. После чего, следует проверить, имеются ли перепады высоты. Если они не превышают в высоту 10 мм, можно приступать к монтажу теплого водяного пола.

Если перепад превышает 10 мм, необходимо воспользоваться самовыравнивающей смесью, застывающей буквально в течение 3-5 часов. Но также вполне качественным будет  традиционная песчано-цементная смесь. Для проверки прямолинейности используется строительный уровень.

3. Следующий этап – установка гидроизоляционной пленки, позволяющей защитить теплоноситель от воздействия влаги. Желательно, чтобы это было фольгированное покрытие. После чего по периметру стеновых перекрытий укладывается и закрепляется демпферная лента на высоту теплого пола.

4. Дальше производится укладка утеплителя, толщина которого зависит исключительно от ваших предпочтений. Поверх утеплителя кладется слой пароизоляционного материала.
5. Проведение армирования. Для этого нужно купить арматурную сетку с ячейками 18-20 см, что позволит проложить трубопровод без каких-либо проблем. Эту стадию можно пропустить, если для изоляции используются маты с фиксаторами.
6. Укладка трубопровода. В первую очередь нужно соединить трубу к выходу коллекторной установки для подачи. Если внутренняя система – это единственный источник обогрева, то они укладываются с небольшим шагом, величина которого не превышает 20 см. Когда же эта напольная отопительная система является дополнительным источником комфорта, то допускается более размашистый шаг укладки – до 35 см. Крепление труб к сетке осуществляется посредством специальных клипс. Трубопровод может немного расширяться во время нагрева, потому не нужно его жестко фиксировать.

С этой статей читают: Терморегулятор для водяного теплого пола

Каждый контур прокладывается целым куском, не прибегая к дополнительным соединениям. Такие соединительные элементы увеличивают риск различных протечек.

8. Проверка систем на работоспособность и надежность. Пробный пуск водяного теплого пола осуществляется с повышением давления примерно до 0,3 МПа в час, температура воды должна оставаться неизменной.
9. После успешно пройденных испытаний, при которых не было обнаружено протечек и дефектов, можно приступать к заливке стяжки. Ее максимальная высота не должна превышать отметку в 70 мм, в противном случае, тепла, исходящего от трубок, будет недостаточно для преодоления толщи бетонной смеси.

Если вы сомневаетесь, что сможете самостоятельно провести монтаж теплого водяного пола, лучше обратиться к профессиональным мастерам, которые помогут вам реализовать задуманное.

Теперь вы знаете, что такое водяной теплый пол, монтаж, видео- и фотоматериалы которого представлены в этой публикации.
