Подключение и настройка уличных фонарей (светильников) с уличным датчиком освещенности.

Задачу оптимизации электропотребления для уличного освещения была успешно решена благодаря использованию комбинации датчика освещенности и реле с датчиком движения. В отличие от таймеров, которые требуют постоянной настройки, эти устройства автоматически реагируют на изменения окружающей среды и контролируют функционирование уличных фонарей.

Если интересует, то «датчик освещенности уличный» представляет собой важное улучшение.

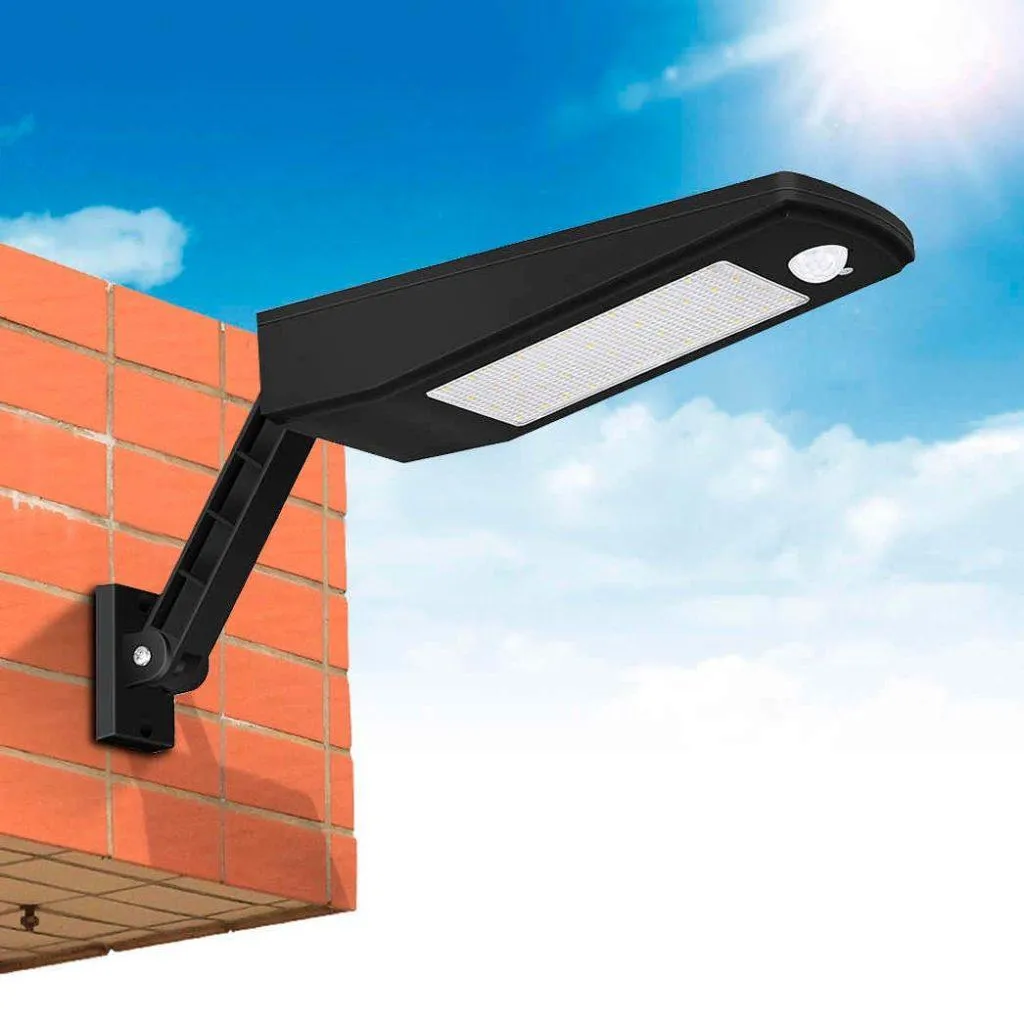

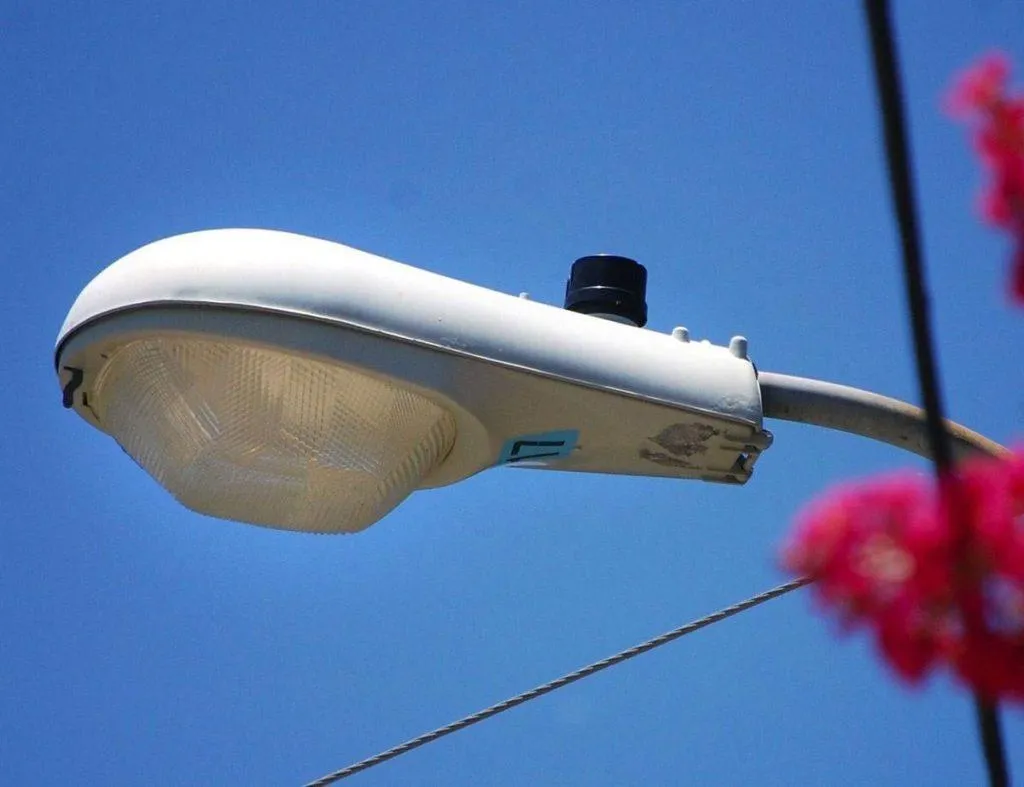

Фонарь с датчиком освещенности

Принцип работы датчика света для уличного освещения

Датчик освещения входит в число управляющих элементов электрическими цепями. По сути, он является автоматическим выключателем, который под воздействием света отдает определенные команды.

В принцип работы реле заложена реакция вещества на интенсивность светового потока. Основным элементом прибора является фоторезистор (фотодиод, фототранзистор). Изменение его сопротивления (или других показателей) отражается на параметрах электросхемы, в которую включено реле, подающее питание на нагрузку.

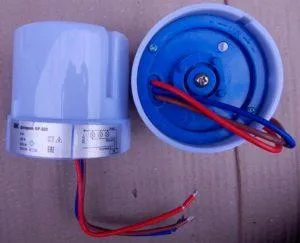

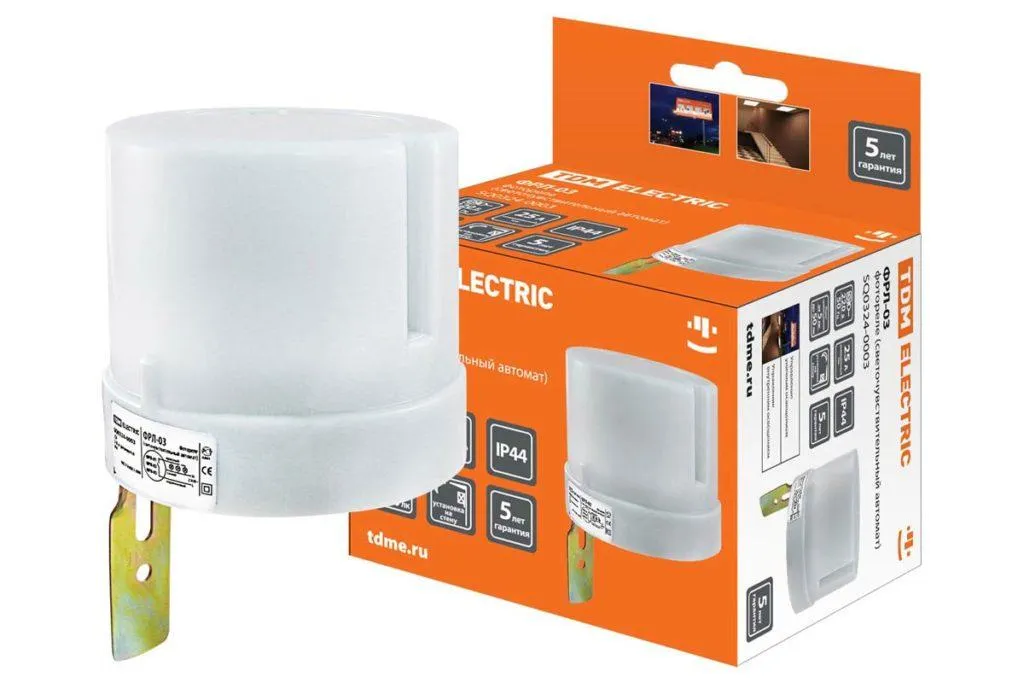

Датчик освещенности

Основная задача устройства – оптимизация режима работы источников освещения, которая способствует экономии электроэнергии.

Какие бывают фотореле для уличных осветительных приборов

Выполняя определенные функции, реле с датчиком освещенности отличаются по:

  • степени защиты. Определяется индексом IP, числовой код которого указывает на возможность использования прибора в тех или иных условиях. Первая цифра информирует о защите от физического воздействия, пыли. Вторая – от влаги. Устройства с индексом от IP23 предназначены для внутреннего монтажа. Уличный датчик освещенности подразумевает степень защиты не менее IP44;TDM-SQ0324
  • типу ламп. Простейшие трехконтактные устройства рассчитаны на работу с активной нагрузкой, которую представляют лампы накаливания. Для управления энергосберегающими источниками освещения используются устройства со специальными адаптерами. Уличные светильники на ртутных и натриевых лампах нуждается в фотореле с защитой от скачков пускового тока;

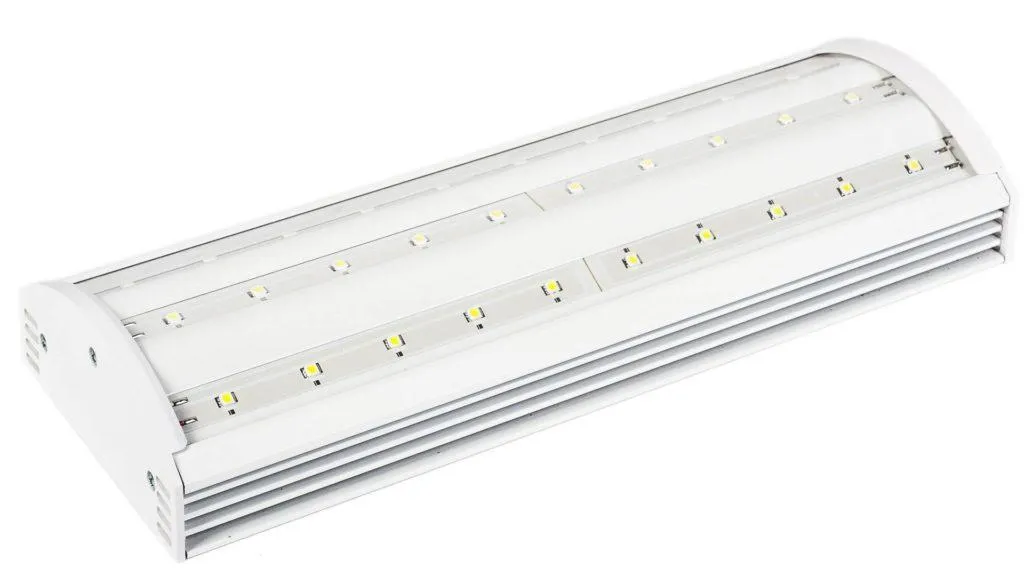

светодиодные лампы

  • напряжению. Фотореле на 12В используются в цепях постоянного тока, питаемых от аккумуляторов. Датчики на 220В предназначены для работы с напряжением бытовой сети;
  • методу управления. Отличаются по способу отключения (принудительное, автоматическое). Энергосберегающие модели начинают работать, реагируя на движение или звук, а в остальное время находятся в ждущем режиме. Программируемые фотореле предполагают возможность настроек, множество функций, работу с несколькими индикаторами.

Кроме этого, фотореле могут иметь встроенные или выносные фотодатчики.

Классификация по мощности

По этому параметру фотореле делятся на бытовые и мощные. Нагрузка первых не превышает 2-х кВт (6А, 10А). Схема мощных устройств для освещения крупных объектов (16А, 25А) дополнена магнитными пускателями, а также защитой от перегрузок. К недостаткам последних относится высокое энергопотребление.

Как выбрать

От правильности выбора датчика освещенности зависит целесообразность его покупки. Несоответствие заданным параметрам уменьшит экономический эффект, либо приведет к преждевременному выходу прибора из строя. Приобретая датчик освещения уличный необходимо обратить внимание на:

  • Мощность. Недостаточная мощность влечет поломку устройства. Слишком мощное фотореле при малой нагрузке вместо экономии увеличивает потребление электроэнергии.
  • Напряжение питания. Зависит от источника, которым может быть бытовая сеть, электрогенератор или аккумуляторная батарея.
  • Возможность регулировки. Позволяет настраивать чувствительность датчика в диапазонах 50 и 2000 лк. Расширенный диапазон предполагает более высокую цену, что не всегда оправданно.

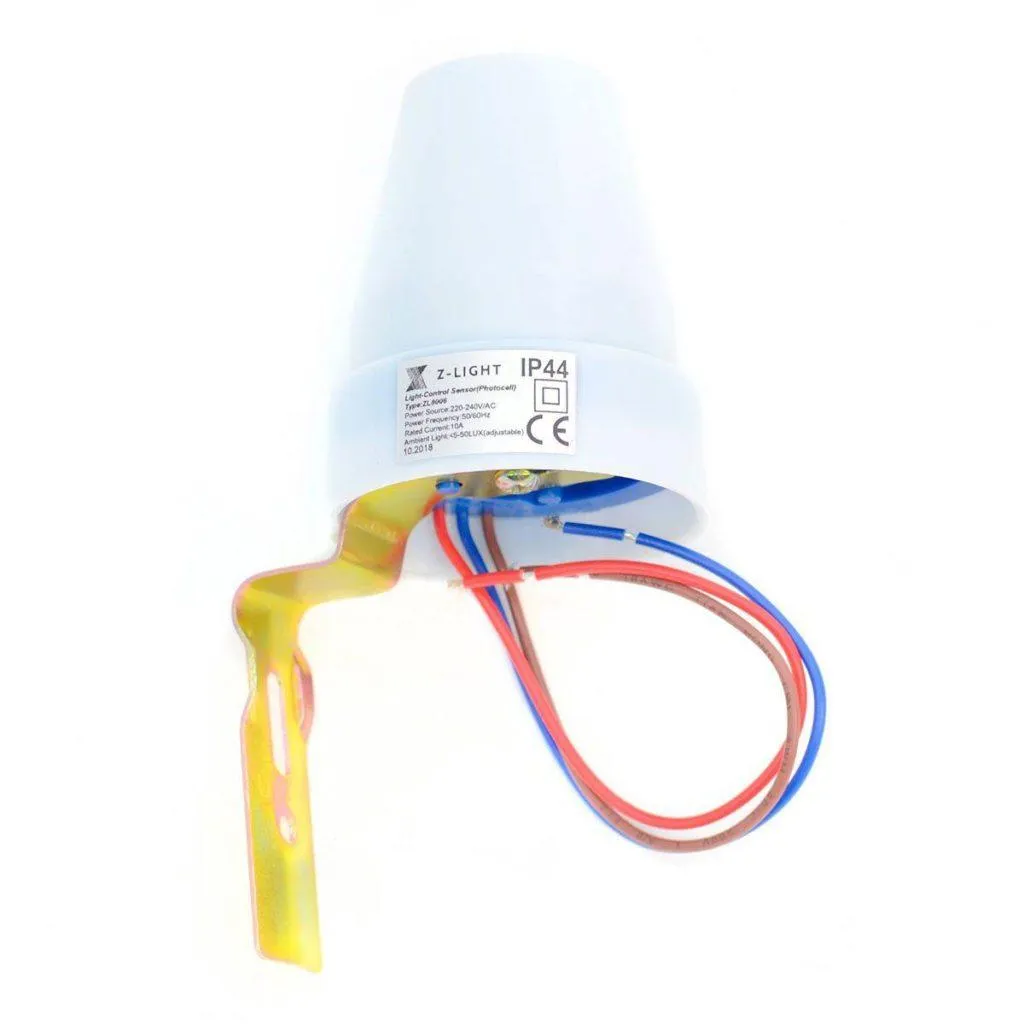

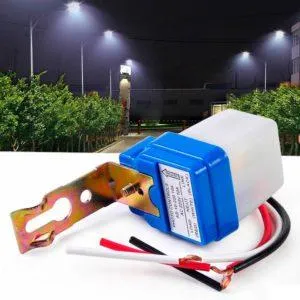

    Датчик освещенности

    Датчик освещенности (когда садится солнце, включается искусственное освещение)

  • Степень защищенности. Основывается расположением фотореле. Наружные устройства по пыле-, влагозащищенности должны соответствовать индексу с минимальным показателем IP44.

При выборе фотореле также учитываются его соответствие условиям эксплуатации, размеры, способ крепления, производитель, популярность модели.

Эксплуатационные характеристики уличного датчика освещенности

Эксплуатационные характеристики датчиков уличного освещения определяются:

  • номинальным напряжением;
  • частотой сети;
  • коммутируемой сетью;
  • сектором срабатывания;
  • потребляемой мощностью;
  • допустимыми колебаниями сетевого напряжения;
  • температурным диапазоном;
  • размерами, весом.

В зависимости от индивидуальных особенностей, в некоторых устройствах число характеристик увеличивается.

Варианты настроек подключения датчика света

За исключением простейших фотореле, большинство датчиков света оснащены автоматической регулировкой. Режим работы выбирается вручную. Настройка осуществляется с помощью специальных регуляторов, вынесенных на переднюю панель устройства.

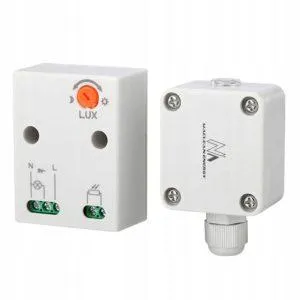

Датчик освещенности с регулятором

Возможности настройки

Регуляторы датчиков уличного освещения позволяют управлять:

  • порогом реагирования. Контролирует чувствительность устройства. Требует понижения в условиях яркого уличного освещения, а также в зимнее время, вследствие отражающих свойств снега;
  • секундным задержанием включения/отключения. Исключает ложные срабатывания, вызываемые случайным изменением светового потока (свет фар, молния, тучи и пр.);
  • диапазоном освещенности. Нижняя граница отвечает за включение датчика, а верхняя – за отключение. Измеряется в Люксах. Полная темнота – 2 лк, сумерки – 20–80 лк и т. д.

Благодаря настройкам потребитель получает возможность оптимизировать работу реле под конкретные условия, добиться комфорта и экономического эффекта.

На заметку: Во избежание повреждения регуляторов при настройке необходимо соблюдать осторожность и аккуратность. Особенно при морозе.

Достоинства и недостатки использования

Преимущества уличных датчиков освещения:

  • высокая скорость срабатывания;
  • бесшумная работа;
  • длительный срок службы;
  • компактность;
  • простота монтажа и эксплуатации
  • эффективность и экономия расходов на электроэнергию.

Устройства практически не имеют недостатков, за исключением случаев приобретения приборов низкого качества.

Самостоятельный монтаж и подключение фотореле для уличного освещения

Датчик освещенности уличный может устанавливаться своими силами без вмешательства специалистов.

Выбор места установки датчика освещенности

Поскольку главным критерием эффективной работы уличного датчика освещения является прямой контакт с дневным светом, первым делом выбирается место установки фотодатчика. Требования к месту установки:

  • открытое солнечным лучам пространство;
  • отсутствие тени от деревьев и сооружений;
  • исключение случайной засветки фарами автомобилей;
  • удаленность от искусственных источников света (окон, фонарей);
  • свободный доступ.

Датчик освещенности

Монтаж устройства на столб с источником освещения нецелесообразен из-за налипания снега и быстрого загрязнения. В оптимальном варианте фотореле монтируется на стену дома, а к фонарю проводится управляющий кабель.

Монтажные работы

Установка фотореле производится при выключенном щитке.

Датчик освещения оборудован тремя проводами, помеченными черным, красным и желтым цветом. Черный символизирует фазу, красный – «0», желтый (синий, белый, коричневый) соединяется с источником освещения. Нулевой провод на фонарь подводится со щитка либо с любой доступной сети. Если устройство снабжено клеммником, фаза маркируется литерой «L», ноль – «N», контакт нагрузки – «Load».

Если источником света выбран фонарь с лампой накаливания в 250 и более Ватт, схема дополняется магнитным пускателем.

При монтаже соблюдаются правила электробезопасности. Скрутки и соединения тщательно изолируются, обеспечивается надежное заземление. Особое внимание уделяется креплению отдельных блоков, которые должны выдерживать порывы ветра, налипание снега, быть защищены от дождя и брызг. Установленный прибор тестируется, при необходимости настраивается.

Особенности подключения питания

Подключение питания связано с особенностями датчиков освещенности.

Фотореле с двумя или парными выводами

Фаза и ноль соединяются с соответствующими клеммами фотореле. Для управления несколькими лампами, источники света соединяются параллельно.

Фотореле с клеммами для заземления

Схема аналогичная вышеописанным, но содержащая провод заземления. Возможные схемы подключения фотореле для уличного освещения При подключении фотореле можно воспользоваться различными схемами

Схема подключения напрямую

Простейший вариант. Питание подается на соответствующие клеммы прибора, а выход соединяется с нагрузкой. «Нуль» для фонаря берется со щитка или шины.

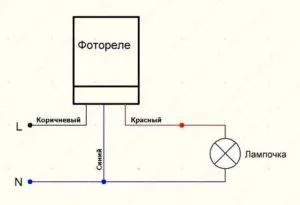

Схема подключения датчика освещенности

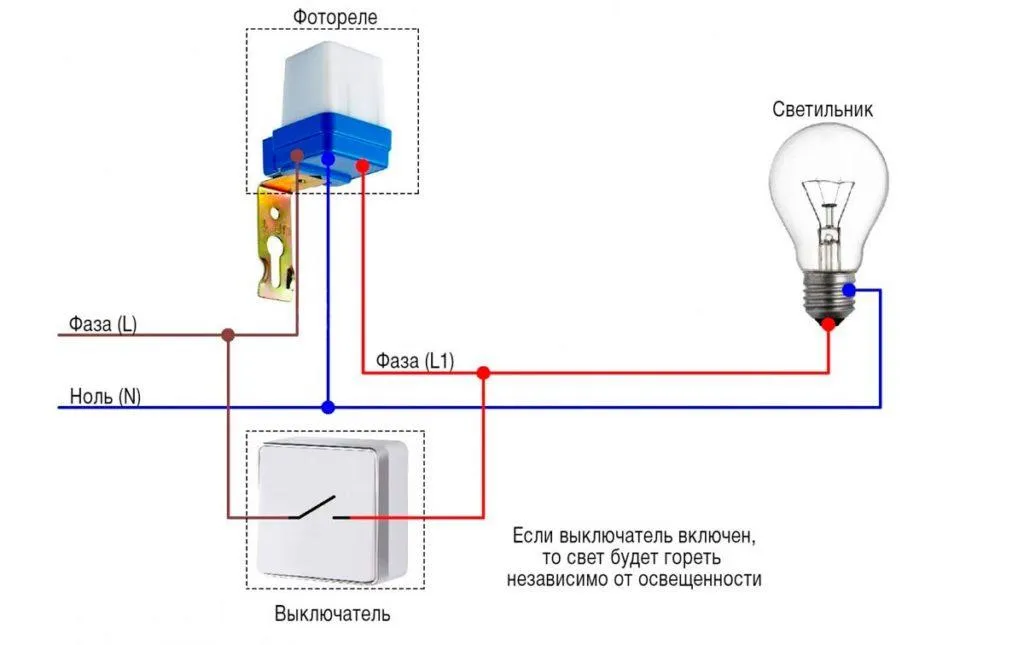

Схема подключения через выключатель

С помощью выключателя фотореле исключается, источник света получает питание напрямую от сети.

схема подключения через выключатель

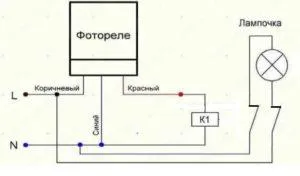

Работа датчика света наоборот

При необходимости работы в реверсном режиме, схема дополняется промежуточным реле с двумя парами контактов, при замыкании одних, размыкаются другие и наоборот.

Работа датчика света наоборот

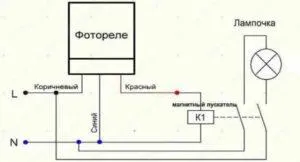

Схема подключения через пускатель

Схема с введением пускателя используется при нагрузках, превышающих мощность фотореле.

Схема подключения через пускатель

Нюансы в схемах подключения датчика света

Расширить функционал устройства позволяет таймер, а также датчик движения. Их установка осуществляется по окончании основных монтажных работ. Введение в схему магнитного пускателя усиливает контактную группу, одновременно дает возможность сэкономить на приобретении маломощного фотореле.

Подключение и настройка

Большинство приборов, контролирующих включение и отключение света, сопровождаются схемами включения, которые нанесены на корпус и описаны в сопроводительной документации. Обязательным условием подключения является строгое соблюдение соединений между блоками и источником питания. Халатное отношение может привести к короткому замыканию или повреждению чувствительного устройства.

Настройка уличного освещения с датчиком освещенности

Настройка фотореле освещения производится по окончании монтажных работ и подачи на схему питания. Регулятор чувствительности представлен пластиковым диском, расположенным на передней панели прибора. Стрелки, нарисованные поверх регулятора, указывают направление вращения для увеличения или уменьшения параметра. Предварительно настройке выставляется минимальная чувствительность. С наступлением сумерек, диск осторожно вращается в сторону возрастания до момента активации, подключенного к устройству фонаря.

Советы и рекомендации

При монтаже фотодатчика на опоры с источниками света, необходимо располагать их вне зоны освещения (за или над фонарем). В противном случае, включенный датчиком свет будет подавать устройству команду на отключение, что в результате выразится миганием лампы.

Не стоит пытаться настроить фотореле в условиях помещения, поскольку полностью имитировать дневной свет без специального оборудования невозможно.

Уличный фонарь с фотореле

Фотодатчик нуждается в периодической чистке, поскольку загрязнение негативно сказывается на его чувствительности.

Популярные модели

К наиболее востребованным датчикам освещенности относятся:

  • ФР-601. Доступный вариант фотореле китайского производства. Выделяется достаточно высокой степенью защиты (IP44) и мощностью в 2,2 кВт.
  • SNS L 07. Произведение российской компании «Elektrostandard», поддерживающее баланс цены и качества. Максимальная нагрузка – 3,5 кВт.
  • ФР-7М. Отечественное устройство с выносным фотодатчиком, которое по параметрам практически не уступает лучшим зарубежным аналогам.
  • WZM-01/S1. Мощное (4 кВт)и дорогое польское устройство, предназначенное для внутреннего использования.

Датчики, реагирующие на один параметр, постепенно вытесняются многофункциональными устройствами, которые превосходят по эффективности и экономическим показателям. Астрономический таймер является новым направлением в автоматизации уличного освещения. Его устройство и принцип работы в корне отличается от фотореле. Астротаймер содержит миниатюрный процессор, который выдает команды на включение и отключение на основании координат и реального времени.

Можно ли сделать фотореле своими руками

Самостоятельная сборка реле для уличного освещения не представляет проблем. Самодельные устройства, схемами которых завален интернет, обходятся дешевле промышленных аналогов в десятки и более раз. Многие из них, собранные на вышедших из обихода деталях, например на транзисторах КТ315, показывают вполне удовлетворительные характеристики.

Видео: фото-реле своими руками
