Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
Досталась она мне без вилки.
кухню смонтировали пока без духового шкафа.
Первоочередной вопрос:
- Как подключить варочную панель (какой провод к какому подсоединить, боюсь сгорит )
Как обеспечить надежное соединение, учитывая, что в будущем понадобится также подключить духовой шкаф? (Мне было предложено либо провести пайку и спрятать провода в распределительную коробку, либо воспользоваться более простым способом, используя какие-то устройства для соединения проводов. К сожалению, имя этих устройств ушло из головы – это, кажется, либо клеммы, либо… Если это уместно, рассмотрим «подключение варочной панели Electrolux», чтобы выбрать наиболее подходящий вариант для соединения проводов.
)

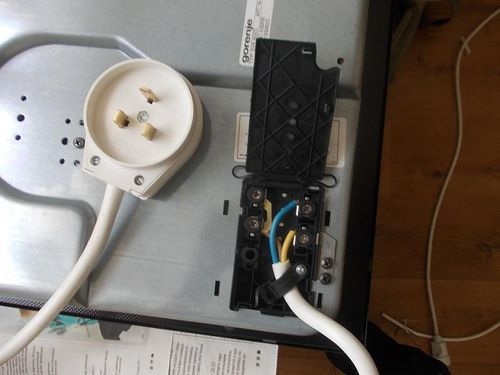

прикладываю фото.
На них провода от варочной поверхности и подключение старой плиты..
Как быть? Нужна ваша помощь господа, подскажите мне что нужно сделать , чтобы выбросить уже эту огромную старую плиту и подключить варочную самому
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
У Вас подводка к варочной однофазная (3 провода) или трёхфазная (5 проводов).
На левом фото показан стандартный кабель для подключения по одно и двухфазной схеме
На правом фото у вас показана вилка, только непонятно на чём она стоит
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
ksiman в электрике мало секу, но раз три повода, то видимо трехфазная! причем желтенький провод видимо земля, т к он не подключен!
Регистрация: 17.05.2012 Москва Сообщений: 367
robotwerder ИМХО, подключайте без вилки.
Как подключить варочную — написано или в инструкции к ней или на самой варочной панели указаны варианты подключения
Регистрация: 02.05.2011 Хабаровск Сообщений: 10752
robotwerder, вам в помощь:
в вашем случае как раз подается одна фаза, и вам тоже требуется запитать духовку с обычной вилкой. кстати какой автомат на эту линию в щите?
а вот кабель от плиты рассчитан на двухфазное подключение. откройте клеммную колодку плиты, куда он подключен, и фото сделайте. там скорее всего предусмотрено несколько способов подключения, в том числе однофазный, для этого должны быть установлены перемычки. кабель скорее всего у вас 4х2,5, надо будет заменить на ПВС 3х4 или 3х6.
Регистрация: 25.05.2006 Москва Сообщений: 33773
robotwerder написал :
Как подключить варочную панель (какой провод к какому подсоединить
Чёрный и коричневый вместо белого, голубой вместо голубого, ж/зелёный вместо ж/зелёного.
robotwerder написал :
в перспективе появится еще и духовой шкаф!
Отдельный кабель 3х2,5 от щита и отдельный автомат 16А.
andrewkhv написал :

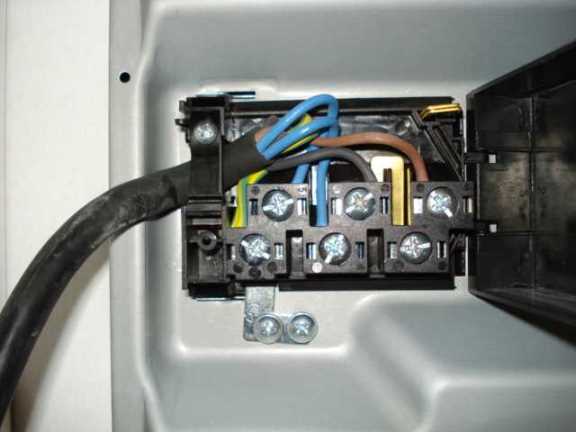

откройте клеммную олодку плиты, куда он подключен, и фото сделайте. там скорее всего предусмотрено несколько способов подключения, в том числе однофазный, для этого должны быть установлены перемычки
Похоже, что это индукционная панель и клеммная колодка, как таковая, там отсутствует — шнур подключен непосредственно в схему плиты.
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
avmal написал :
Чёрный и коричневый вместо белого, голубой вместо голубого, ж/зелёный вместо ж/зелёного.
Так то оно так, но по голубому потечёт весь ток варочной. Если там 2,5мм (наиболее вероятно), то могут быть проблемы…
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
avmal написал :
Чёрный и коричневый вместо белого, голубой вместо голубого, ж/зелёный вместо ж/зелёного.
Отдельный кабель 3х2,5 от щита и отдельный автомат 16А.
вот не имею просто возможности пригласить электрика который с которым всю квартиру перетягивали по проекту, набрал его и он сказал что отд кабель можно не тянуть и обойтись одним, тем более что уже штукатурили, и кухню установили и обои поклеили, штробил сам и помню что это .. НУ ЕГО НАФИГ господа
а вот кабель от плиты рассчитан на двухфазное подключение. откройте клеммную олодку плиты, куда он подключен, и фото сделайте. там скорее всего предусмотрено несколько способов подключения, в том числе однофазный, для этого должны быть установлены перемычки. кабель скорее всего у вас 4х2,5, надо будет заменить на ПВС 3х4 или 3х6.
Фото существующей старой плиты сделаю ..
Так то оно так, но по голубому потечёт весь ток варочной. Если там 2,5мм, то могут быть проблемы…
помню что жилы 2.5 покупал, точно ..
со шкафом вопрос открытый (// как быть господа. его еще не купил. Хочу выкрутится с одним кабелем, тянуть второй неприемлимо ((.. как быть?
Регистрация: 25.05.2006 Москва Сообщений: 33773
ksiman написал :
Если там 2,5мм (наиболее вероятно), то могут быть проблемы…
Не думаю, что этот вариант производителем не предусмотрен. Тем более, что один из фазных идёт только на управление.
Регистрация: 02.05.2011 Хабаровск Сообщений: 10752
robotwerder написал :
Фото существующей старой плиты сделаю ..
зачем оно нам? надо фото фото Электролюкса или хотя бы номер модели
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
avmal написал :
Не думаю, что этот вариант производителем не предусмотрен. Тем более, что один из фазных идёт только на управление.
Это не так Нагрузки распределены по обоим фазам.
Регистрация: 02.05.2011 Хабаровск Сообщений: 10752
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
andrewkhv там 5 жил было у товарища..тут несколько иначе все.
модель не помню точно, на маркете покупал.. вроде эта
Регистрация: 10.02.2012 Томск Сообщений: 193
robotwerder , сколько жил в кабеле, который трчит из стены на кухне?
Регистрация: 25.05.2006 Москва Сообщений: 33773
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
avmal написал :
Тут посмотрите.
поглядел .. до 7 пункта включительно все понятно, но как мне это соотнести с моим случаем? там больше для чпецов описанио
robotwerder , сколько жил в кабеле, который трчит из стены на кухне?
насколько видно из фото 3 жилы, точно могу лишь вечером узнать, часика через четыре…обязательно отпишусь..

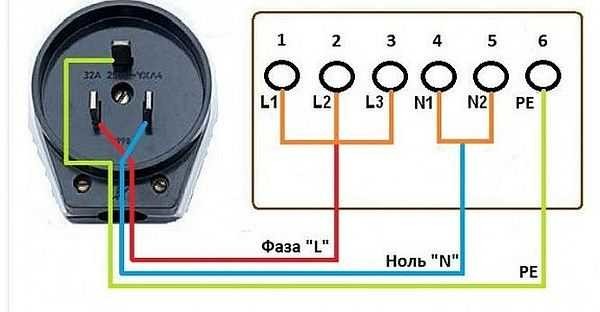

Если три то эта схема подконает ?
Чёрный и коричневый вместо белого, голубой вместо голубого, ж/зелёный вместо ж/зелёного.
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
robotwerder написал :
Если три то эта схема подконает ?
Нет. Придётся добираться к внутреннему клеммнику подключения, ставить перемычку и менять кабель например на ПВС 3х4, т.к максимальный рабочий ток этой варочной достигает 30А.
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
ksiman Менять кабель ???
весь, который на кухне?
Регистрация: 22.05.2012 Сатка Сообщений: 1794
robotwerder который от варочной идёт.
сопли на первом фото
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 Судя по его виду это штатный провод, который там стоит с завода. Схема подключения на одну фазу тоже производителем предусматривается.
Производитель обязан был заложить провод соответствующего сечения.
В реальной жизни никогда там 40А не будет. Даже 30А никогда не будет. И даже 20А на длительный период вряд ли наберется.
При включении комфорки индукционной плиты на полную мощность вода убегает из кастрюли со скоростью спринтера в считанные минуты.
Что будем готовить на четырех включенных на полную мощность?
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
Комплектный кабель — для подключения на 2 фазы.
При переключении на одну фазу и использования варочной по полной — кабель необходимо менять
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
ksiman Ни разу не видел, чтобы прикладывали кабель который требует замены…
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
SVKan Некоторые плиты изначально имеют кабель подключения увеличенного сечения (4мм, AWG11, AWG12) — такие менять не нужно
Регистрация: 25.05.2006 Москва Сообщений: 33773
ksiman написал :
При переключении на одну фазу и использования варочной по полной — кабель необходимо менять
Производитель для этого предусмотрел установку штатной перемычки и не считает, что кабель, просчитанный целым отделом специалистов, необходимо менять.
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
Если отдел специалистов посчитал всё правильно — кабель стоит достаточного сечения. Маркировочку-бы с этого кабеля…
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
mvs87 написал :
robotwerder который от варочной идёт.
сопли на первом фото
все таки три жилы господа.. ТРИ!
ksiman Ни разу не видел, чтобы прикладывали кабель который требует замены…
Никакого кабеля как водится там нет!
Маркировочку-бы с этого кабеля…
Блин ..а вот маркировочку не поглядел
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
robotwerder написал :
все таки три жилы господа.. ТРИ!
На проводе, который от плиты — четыре.
На кабеле в розетке — три
robotwerder написал :
Никакого кабеля как водится там нет!
А что тогда на фото?
Таким образом обжатую многожилу видел только на шнурах, которые приходили с техникой.
robotwerder написал :
Блин ..а вот маркировочку не поглядел
Ну так посмотрите…
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
SVKan написал :
На проводе, который от плиты — четыре.
На кабеле в розетке — три
А что тогда на фото?
Таким образом обжатую многожилу видел только на шнурах, которые приходили с техникой.
Ну так посмотрите…
Я имел в виду что дополнительного кабеля в комплекте нет!
На проводе, который от плиты — четыре.
Дак это от плиты, от старой плиты , от варочной тоже 4ре жилы идут, это видно на фото
маркировку смогу поглядеть вечерком( ..
Регистрация: 22.05.2012 Сатка Сообщений: 1794
SVKan написал :
Что будем готовить на четырех включенных на полную мощность?
можно самогон варить во фляге. шутю
На толпу/компанию друзей/родни в праздник. Например день рождения. Там много готовиться. Мы когда новоселье отмечали…(дом газ) комфорок не хватало вообще.
Продолжалось это.. ну часа 3-4.
avmal написал :
Производитель для этого предусмотрел установку штатной перемычки и не считает, что кабель, просчитанный целым отделом специалистов, необходимо менять.ksiman написал :
Если отдел специалистов посчитал всё правильно — кабель стоит достаточного сечения. Маркировочку-бы с этого кабеля…
Господа, нуёёмаё))) Кабель считали не только техники-инженеры, но и экономисты, которых хлебом не корми, дай чего-нить сэкономить.
Конечно, не в ущерб технике, но на грани фола.
robotwerder написал :
все таки три жилы господа.. ТРИ!
что-то запутался.
Три жилы в розетке, куда была подключена старая плита?
Если да, то всё верно. Подключать как однофазную.
взглянуть бы на клемную коробку на плите…. мало ли чаво.
robotwerder написал :
Никакого кабеля как водится там нет!
как нет, а на фото не то?
вааай, запутался. если что извиняюсь за бред.
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 написал :
На толпу/компанию друзей/родни в праздник. Например день рождения. Там много готовиться. Мы когда новоселье отмечали…(дом газ) комфорок не хватало вообще.
Только комфорки при этом включаются примерно ватт на 500-700. Не больше.
Иначе все сгорит нафиг.
Регистрация: 22.05.2012 Сатка Сообщений: 1794
SVKan написал :
Только комфорки при этом включаются примерно ватт на 500-700. Не больше.
Иначе все сгорит нафиг.
а варка точно индукционная?
тут только Авмал предположил енто, а потом Вы это приняли взаправду
ТС, индукционная панель, не?
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 написал :
а варка точно индукционная?
тут только Авмал предположил енто, а потом Вы это приняли взаправду
ТС, индукционная панель, не?
С вероятностью выше 90%.
Именно их делают на только 1-2 фазы. Больше не получается ибо комфорки спарены по две (с возможностью перераспределения мощности между ними). Все остальные варочные, как правило, могут вешаться и на 3 фазы…
И даже если она любого другого типа, то мощность при приготовлении все равно на том же уровне. Греется только дольше, но на поддержание температуры мощность требуется та же.
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
Забыл упомянуть, модель
точ в точ , до единой буковки ..
Что касается вкусовых притянаний)).. лирическое отступление,
Женщиной еще не обзавелся , поэтому варю лишь пелики, картоху жарю и ту в мультиварочке, из остальных пристрастий, греча, овощи,
господа, я ваще не понимаю чего можно варить на 4х конфорках ?? .. Самогон + наркотики?))
Регистрация: 22.05.2012 Сатка Сообщений: 1794
robotwerder написал :
я ваще не понимаю чего можно варить на 4х конфорках ??
2 кастрюли с чахохбили + кастрюля с овощами + чайник.
В обиходе то конечно, максимум две. но!
ну и самогон тоже можно) в детстве так и делал)))
robotwerder написал :
Забыл упомянуть, модель
точ в точ , до единой буковки ..
и чо? она индукционная?
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 написал :
и чо? она индукционная?
Нет
Но это ничего не меняет…
А вот кабель у нее если верить топику на 2,5 квадрата. Под автомат С25 засунуть еще можно. Больше не стоит…
Регистрация: 29.10.2005 Москва Сообщений: 39258
robotwerder написал :
- Как подключить варочную панель (какой провод к какому подсоединить, боюсь сгорит
Подключите согласно схеме на плите
avmal написал :
Похоже, что это индукционная панель и клеммная колодка, как таковая, там отсутствует — шнур подключен непосредственно в схему плиты.
Колодка там есть.
ksiman написал :
Если там 2,5мм (наиболее вероятно), то могут быть проблемы..
4 квадрата.
in my humble opinion
Регистрация: 27.06.2013 Екатеринбург Сообщений: 10
.. одним словом всем пасибо за участие..
дозвонился таки до электрика ..
все рассказал по телефону.. в общем в этот же вечер я уже пельменчики варил на ней) ..
перемычкой соединил 1 и 2 .. и к ним фазу ..
Регистрация: 22.05.2012 Сатка Сообщений: 1794
SVKan написал :
Нет
Так и знал
SVKan написал :
Но это ничего не меняет…
А вот кабель у нее если верить топику на 2,5 квадрата. Под автомат С25 засунуть еще можно. Больше не стоит…
Извольте! Коллега, не считаете ли Вы что:
1) тут питалово 4 кв.мм ?
2) АВ на 25А на многожилу енто многовато?
Мне кажется, нужно выбросить этот хвост который шел в комплекте.
Взять ПВС или НЮМ на 4кв.мм, пропаять(или опрессовать) и его использовать.
плита 7.1 кВт, а енто 32 Ампера «как пить дать»
А 32А как-то многовато для 2.5кв.мм
Кабель греться жеж бужет…
или я что-то не то щас изрекаю?
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 написал :
Коллега, не считаете ли Вы что:
1) тут питалово 4 кв.мм ?
Я сечение кабелей по таким фото не определяю.
И вообще вроде речь была о родном кабеле варочной.
mvs87 написал :
2) АВ на 25А на многожилу енто многовато?
А какая разница многожила или моножила?
mvs87 написал :
Мне кажется, нужно выбросить этот хвост который шел в комплекте.
Взять ПВС или НЮМ на 4кв.мм, пропаять(или опрессовать) и его использовать.
плита 7.1 кВт, а енто 32 Ампера «как пить дать»
А 32А как-то многовато для 2.5кв.мм
Кабель греться жеж бужет…
или я что-то не то щас изрекаю?
А я и не предлагал ставить автомат 32А. Поставить 25А. Для хорошего шнура на воздухе — вполне нормально будет.
А вышибить С25 варочной на самом деле очень тяжело (если использовать ее по назначению, а не ставить эксперименты вышибет или нет).
Регистрация: 22.05.2012 Сатка Сообщений: 1794
SVKan написал :
А какая разница многожила или моножила?
имел в виду многопроволочную жилу.
вот. незнаю где читал(на форме), но многопроволочную не взлюбили восновном из-за того что греется начинает быстрее чем моножила. опытов не проводил. поверил на слово.
SVKan написал :
А я и не предлагал ставить автомат 32А. Поставить 25А. Для хорошего шнура на воздухе — вполне нормально будет.
А вышибить С25 варочной на самом деле очень тяжело (если использовать ее по назначению, а не ставить эксперименты вышибет или нет).
дык 25А для 7.1 кВт мало же!
7100/220 = 32,27(27). Ну это про полную мощность.
Получается варить пелики и горовить пицу в духовке можно, но кофе/чай варить уже не поставишь?))
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
mvs87 написал :
дык 25А для 7.1 кВт мало же!
7100/220 = 32,27(27). Ну это про полную мощность.
Получается варить пелики и горовить пицу в духовке можно, но кофе/чай варить уже не поставишь?))
В какой духовке? На варочной панели то…
Автомат С25 на токе в 50А будет вышибаться минут 20.
И варить пельмени на 3 комфорках сразу… Кроме как дли кипячения воды/варки пельменей/лапши больше ни для чего комфорки на полную мощность не включают — сгорит/сбежит все нафиг. Обычный режим это на тройке-четверке, то бишь комфорка включена ватт на 500-800…
Регистрация: 03.08.2012 Нижний Новгород Сообщений: 9611
SVKan написал :
Автомат С25 на токе в 50А будет вышибаться минут 20
Регистрация: 22.05.2012 Сатка Сообщений: 1794
SVKan написал :
В какой духовке? На варочной панели то…
Автомат С25 на токе в 50А будет вышибаться минут 20.
И варить пельмени на 3 комфорках сразу… Кроме как дли кипячения воды/варки пельменей/лапши больше ни для чего комфорки на полную мощность не включают — сгорит/сбежит все нафиг. Обычный режим это на тройке-четверке, то бишь комфорка включена ватт на 500-800…
а да. духовки же нет)))
вопщем, обзаведется ТС женщиной, и будет она ему готовить вкусности всякие и завоняет палёным из под столешницы.
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
ksiman написал :
Не любо не слушай, а врать не мешай…
Насчет двукратного действительно погорячился.
Глянул еще раз характеристики: должен сработать за время от 7 секунд до 6 минут. Наверное действительно на пару минут может отработать.
Но на полуторократном наверное где-то от 20 минут и больше и будет…
Все равно замучается вышибать. Опыт показывает, что вполне автомата С25 на варочную хватает. Раньше столько на всю квартиру давали (с электроплитой). И ничего — живут люди. И не знают что автоматы вышибаться должны.
Регистрация: 29.10.2005 Москва Сообщений: 39258
mvs87 написал :
дык 25А для 7.1 кВт мало же!
7100/220 = 32,27(27). Ну это про полную мощность.
Получается варить пелики и горовить пицу в духовке можно, но кофе/чай варить уже не поставишь?))
Мало конечно. У меня она на двух фазах под С16 висит — на полную мощь не выбивает. Клещами мерял — не помню сколько было, но там не было 7.2кВт.
SVKan написал :
Раньше столько на всю квартиру давали (с электроплитой). И ничего — живут люди.
Фигасе, мне Леонид Ильич на плиту АВ 40А отслюнявил, плюс 2 АВ 16А на свет и розетки
in my humble opinion
Регистрация: 09.03.2010 Новосибирск Сообщений: 5307
Kvost написал :
Фигасе, мне Леонид Ильич на плиту АВ 40А отслюнявил, плюс 2 АВ 16А на свет и розетки
И все это добро за пакетником 25А…
Регистрация: 29.10.2005 Москва Сообщений: 22513
Да ещё и две фазы на этом взрыв-пакетнике — один на две квартиры.
Регистрация: 22.05.2012 Сатка Сообщений: 1794
Kvost написал :
Леонид Ильич
Брежнев шоль?
А что не Иосиф Виссарионович? ))))
Как соединить варочную панель и духовой шкаф?
Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:
-
Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.
-
Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.
-
Установите варочную панель на нужном месте, согласно инструкции к устройству.
-
Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.
-
Установите духовой шкаф в нужном месте, согласно инструкции к устройству.
-
Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.
-
Проверьте правильность подключения устройств, включив их и убедившись, что они работают.
Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
