Подключение варочной индукционной панели — схемы, выбор кабеля, розетки и автоматов.

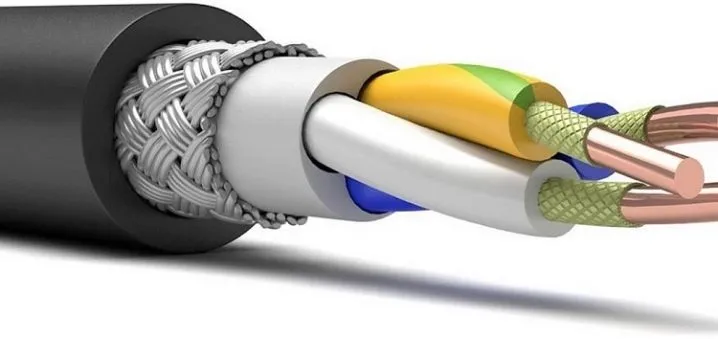

Кабель для электроплиты и варочной панели

Для подключения варочной панели необходимо точно следовать инструкции. Неправильный выбор сечения проводов и розетки, а также неправильное подсоединение панели могут иметь серьезные последствия, вплоть до возникновения пожара. Если рассматривать вопрос о «кабеле для варочной панели» (или проводе для варочной панели), то…

Электрические панели удобны тем, что быстро нагреваются. Это происходит за счет мощности, которая достигает 7 кВт и более. Именно поэтому многие модели можно подключать к сети как 220 В, так и 380 В.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

• номинальное напряжение;
• материал, из которого изготавливаются жилы провода;
• сечение кабеля;
• удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Требования, которым должен соответствовать электрокабель

Не всегда в комплекте с электрической плитой идет кабель — в этом случае его придется покупать отдельно. Но как его выбрать? На какие моменты обратить внимание?

Чтобы самостоятельно подобрать нужный кабель, учитывайте следующие факторы:

1. Мощность. Она указана в техпаспорте. Именно от мощности зависит сечение провода, точнее то, каким оно должно быть. Если мощность прибора, подключенного к однофазной сети не более 3 кВт, то размер сечения, который подойдет в этом случае, составляет 1,5 кв. мм, для мощности 3-5 кВт — 2,5 кв. мм, 7,5-10 кВт — 6 кв. мм. Если подключение происходит к трехфазной сети, а мощность не более 5 кВт, то размер сечения будет 1,5 кв. мм, при мощности в 10 кВт необходим проводник диаметром 2,5 кв. мм.
2. Фазность подключения. Этот фактор зависит от количества жил кабеля. Он бывает трехжильным или пятижильным. Количество жил кабеля зависит от сети электропитания в доме, а сеть бывает однофазной или трехфазной. Для однофазной сети кабель должен иметь три жилы (нулевую, фазную и жилу заземления). А для трехфазной сети провод состоит из пяти жил (нулевой, заземляющей и трех фазных).

Технические характеристики, влияющие на подключение варочной панели к сети

При выборе варочной панели мало кто уделяет внимание требованиям по электропитанию. Однако это важнейшая характеристика, поскольку при монтаже современной техники в старых домах зачастую возникают проблемы с электропроводкой. Поэтому лучше сразу сделать линию с проводом нужного сечения и защитным устройством. Большую роль играет количество фаз и наличие заземляющего контура.

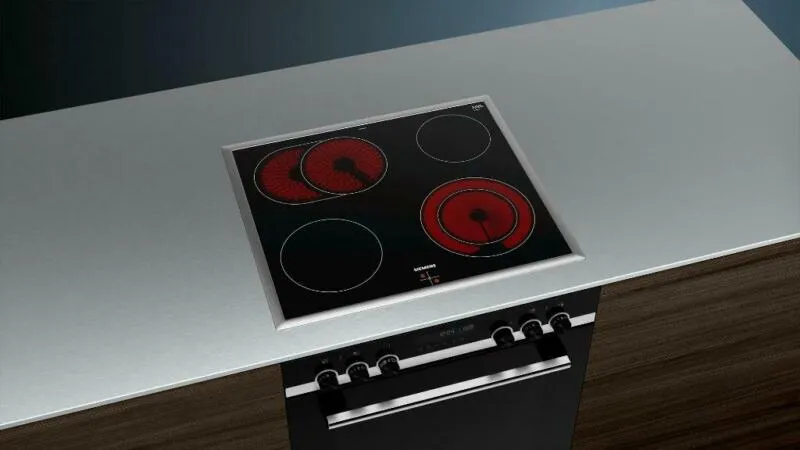

Варочные панели бывают разными и различаются они по типу нагревательного элемента:

• ТЭНы;
• газовые;
• индукционные;
• комбинированные (электрические и газовые конфорки).

Также варочная панель может идти в комплекте с духовым шкафом, что смотрится гармонично и современно.

Важно. Вне зависимости от типа варочной панели, при ее подключении электросеть обязательно должна быть обесточена.

Варочная поверхность подключается к выделенной электролинии с розеткой и заземлением. Розетка должна выдерживать ток 32-40 А, а подключаемый кабель должен быть трехжильным с сечением не менее 4 кв. мм. В городских квартирах практически везде используются комбинированные или газовые варочные панели. Индукционные и ТЭНовые используют в домах, где невозможно подключиться к газовой магистрали.

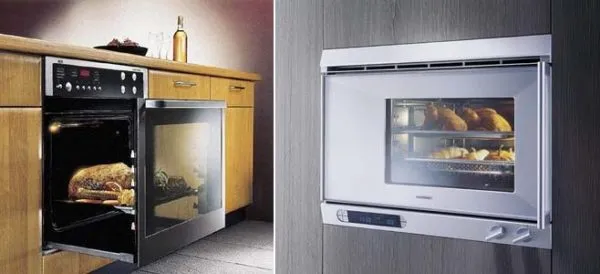

Мощность электрического духового шкафа и варочной панели

Первое и самое важное, что нужно узнать для грамотного производства данных работ – это мощность подключаемых приборов. Мощность электрического духового шкафа и варочной панели связана с выбранным режимом работы прибора и количеством задействованных конфорок. Но для расчета электрической схемы подключения и последующей безопасной эксплуатации нам необходимо знать только максимальную мощность духовки и плиты, которая измеряется в Ваттах (Вт) или киловаттах (кВт).

Максимальная мощность электроприборов всегда указана на самом устройстве, на его упаковке и в инструкции по эксплуатации. Так для духового шкафа, в зависимости от его типа, модели  и наличии дополнительных функций максимальная мощность варьируется от 2,5 кВт до 4 кВт, для варочной панели это значение может принимать от 6 кВт до 9 кВт.

Расчёт параметров расходных материалов

После того, как мы разобрались с мощностью духового шкафа и варочной панели, необходимо оценить состояние электрической проводки в вашей квартире (или доме) и, исходя из этих данных, составить схему подключения и рассчитать параметры и расход материалов.

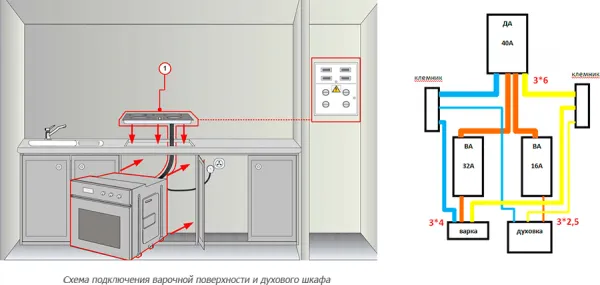

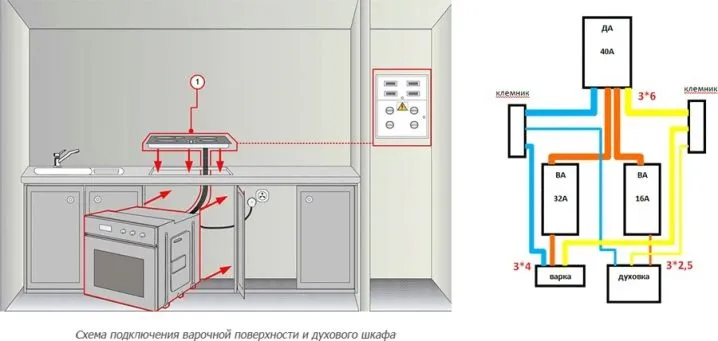

Подключение духовки и варочной панели бывает двух видов: раздельное и совместное.
Раздельное подключение заключается в том, что для каждого устройства от электрического щитка прокладывается отдельный кабель необходимого сечения, которое производится на стадии капитального ремонта или строительства. Этот способ является трудозатратным и невозможен при наличии чистовой отделки, но является оптимальным и самым безопасным.

Совместное подключение используют при наличии всего лишь одной линии кабеля для подключения мощных электроприборов и в условиях уже законченной чистовой отделки.

Выбор типа и диаметра сечения кабеля исходя из мощности приборов

При выборе первого вида подключения нас ожидают два варианта: обе линии уже имеются или есть необходимость тянуть электрический кабель от щитка. Но в любом из этих случаев необходимо рассчитать сечение силового кабеля, сравнить с тем, что имеется или выбрать необходимое сечение и тип для его прокладки.

Для правильного выбора кабеля необходимо знать важный момент: для электрической проводки в жилых помещениях согласно ПУЭ должен использоваться трехжильный кабель, изготавливаемый из меди, покрытый негорючей изоляцией. Алюминиевые провода в электрической проводке квартиры или дома – пережиток советского прошлого и сейчас не используются из-за наличия существенных недостатков в сравнении с медными.

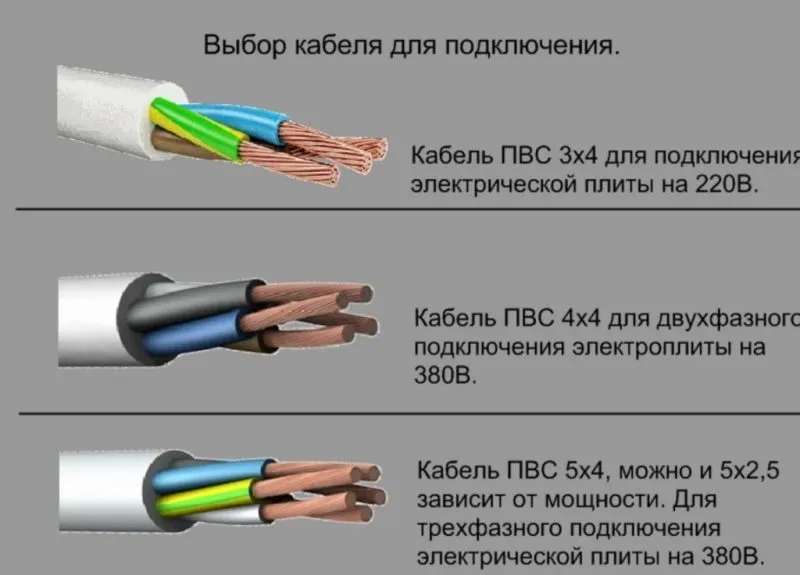

По нормам для прокладки в квартире используют следующие виды кабеля:

• для силовых линий от распределительного щитка для запитки мощных электрических приборов (варочных панелей) используется ВВГ-3 сечением 6 мм2 (ВВГ 3х6);
• для монтажа основных линий проводки и подводов к розеткам (духовых шкафов) применяется ВВГ-3 сечением 2,5 мм2 (ВВГ 3х2,5) или сечением 4 мм2 (ВВГ 3х4);

Также можно использоваться электрический кабель NYM соответствующих характеристик.

Выбор конечного сечения для кабеля рассчитывается по совокупной максимальной мощности подключаемых электроприборов к данной линии и основан на том, что сечение электропроводки должно выдержать номинальную нагрузку, ограниченную защитным автоматом в распределительном щитке.

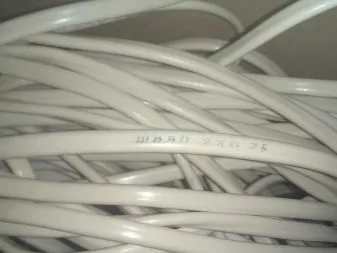

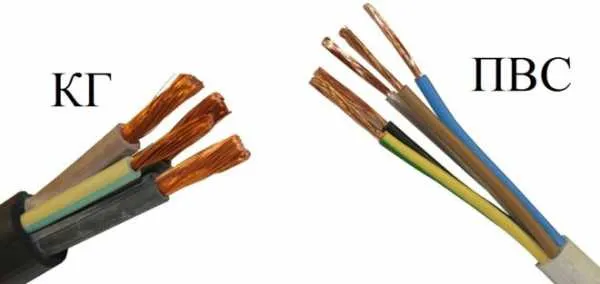

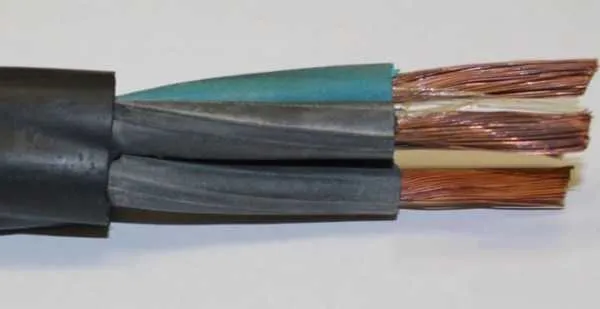

Информация о проводе и кабеле марок ПВС и КГ

Аббревиатура ПВС расшифровывается как провод виниловый соединительный. Используется для подсоединения к питающей сети электрических устройств и приборов. Представляет собой изделие с токопроводящими медными жилами (от 2 до 5), защищенными изоляцией (каждая жила) и заключенными в общую изоляционную оболочку белого цвета. Условное обозначение провода помимо аббревиатуры ПВС включает в себя количество жил и диаметр каждой жилы, например, обозначение ПВС 3х4 расшифровывается таким образом: провод виниловый соединительный с тремя токопроводящими жилами диаметром 4 мм. ПВС выдерживает напряжение 450 В.

Материал изоляции не поддерживает горение, что относит провод к стандартному классу изделий по огнестойкости. Имеет высокие показатели прочности и сопротивлению на изгиб. Провод может использоваться во влажных и неотапливаемых помещениях. В зависимости от условий эксплуатации, служит от 6 до 10 лет. Невысокая цена делает его востребованным при подключении электрических плит разной мощности.

Аббревиатура КГ расшифровывается как кабель гибкий. Роль оболочки в нем играет специальная резина. Внутри кабеля также находятся медные луженые жилы в резиновой оболочке, а между ними – защитная пленка, назначение которой предотвращать слипание в результате нагрева в процессе эксплуатации. Выпускается производителями с количеством жил от 1 до 5. Сечение жилы определяет мощность, которую может выдержать кабель. Эксплуатироваться кабель может в довольно широких пределах – от минус 40 до 50 0С в помещения с повышенной влажностью при напряжении электрической сети до 660 В.

Условное обозначение состоит из аббревиатуры КГ, количества фазных и заземляющих жил с указанием их сечения. Например, обозначение КГ 3х5+1х4 расшифровывается следующим образом: 3 фазные жилы сечением 5,0 мм² и 1 заземляющая сечением 4 мм².

Независимо от того какая марка будет подобрана для подключения электрического кухонного устройства, провод или кабель должен приобретаться с запасом длины, чтобы можно было передвигать изделие. ПВС и КГ легко укладываются в виду своей повышенной гибкости и просто подключаются к плите. При подсоединении к контактам изделия концы провода или кабеля обязательно зачищаются от окисления и лудятся.

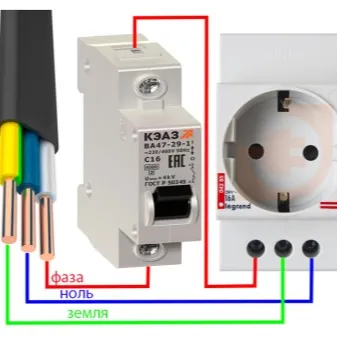

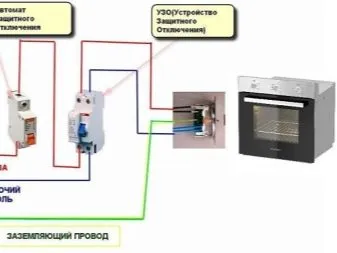

Какие должны быть номиналы автоматического выключателя и УЗО

Теперь перейдем к выбору автоматического выключателя и решим, есть ли необходимость в использовании устройства защитного отключения (УЗО) на линии варочной панели или духового шкафа. Согласно нормам, для того, чтобы правильно выбрать защитный автомат необходимо руководствоваться следующими данными:

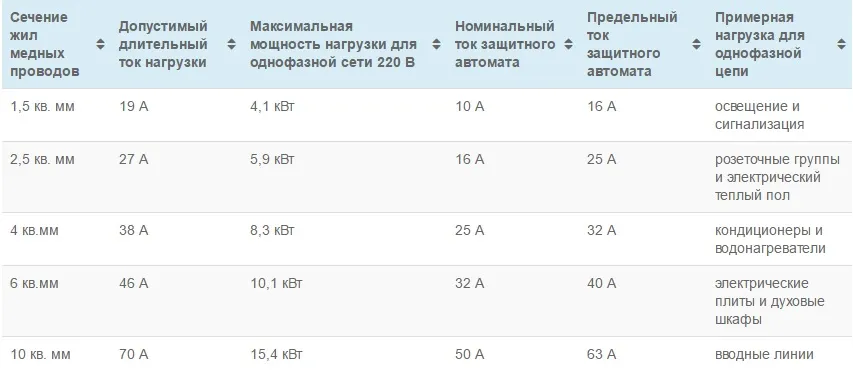

Сечение жил медных проводов	Допустимый ток	Максимальная мощность при однофазном подключении в сети 220 В	Номинальный ток защитного автомата	Примерная нагрузка
1,5 кв.мм	19 А	4,1 кВт	10 А	Освещение и сигнализация
2,5 кв.мм	27 А	5,9 кВт	16 А	Розеточные группы и теплый пол
4,0 кв.мм	38 А	8,3 кВт	25 А	Кондиционеры, водонагреватели, стандартные духовые шкафы
6,0 кв.мм	46 А	10,1 кВт	32 А	Варочные панели, электрические плиты, мощные духовые шкафы

Исходя из этой таблицы, для подключения варочной поверхности и духового шкафа мы можем выбрать сечение электрического кабеля и защитный автомат для каждой линии. Так, для духового шкафа мощностью 3,5 кВт необходимо использовать кабель сечением 2,5 мм² и автомат с номиналом в 16 А. Для варочной панели мощностью 8,5 кВт будем использовать кабель 6 мм² и автомат 32 А.

Следующий вопрос, который часто возникает при подключении кухонной техники: стоит ли устанавливать устройство защитного отключения (УЗО) вместе с автоматическим защитным выключателем? Автомат защитного отключения защищает линию от короткого замыкания и превышения нагрузки, а, следовательно, от перегрева проводки. УЗО же необходимо для отключения питания при утечке тока на корпус подключённых устройств и для исключения поражения человека электрическим током.

Необходимость установки УЗО для кухонной техники не регламентируется, но рекомендуется. Часто случается, что по истечении нескольких лет при активном использовании прибора может перетереться или повредиться какой-либо внутренний электрический кабель и случиться «пробой» на корпус устройства. В помещениях с повышенной влажностью или при пролитии воды на электроприбор также может произойти утечка тока. Прикосновение к такому прибору может привести к поражению электрическим током, последствия от которого бывают очень печальными.

При наличии УЗО, питание данной линии отключится до момента удара током человека, и предотвратит неприятные последствия. Выбор номинала устройства защитного отключения не сложен: номинальный ток должен быть выше, чем у автомата защитного отключения. Например, если автомат 16 А, то стоит выбрать УЗО номиналом 25 А. Также УЗО выбирают исходя из тока утечки: для выделенных линий чаще всего используют устройства с порогом отключения в 10мА.

Обратите внимание! Номинал УЗО это значение максимального коммутируемого тока контактов, при котором УЗО будет сохранять свою работоспособность.

С развитием технологий в продаже появились устройства, совмещающие в себе защитный автомат и УЗО. Данный прибор называется дифференциальным автоматом. Плюсом такого устройства является компактность в электрическом щитке и отсутствие проблемы подбора УЗО к выключателю. Безусловным минусом будет являться цена: несколько выше, чем комплект УЗО + автомат.

Сечение жил и номинал автомата

Если придется тянуть новую линию, для начала надо определиться с сечением жил кабеля. В среднем максимальная потребляемая мощность духовых шкафов — 3-3,8 кВт. Но это — пиковые нагрузки, в которых оборудование работает очень редко. В обычном режиме потребление редко бывает больше 2 кВт.

Тем не менее, правильно рассчитывать проводку именно для максимального потребления. Для кабелей с медными жилами рекомендуемое сечение  — 2,5 мм², автомат — на 16 А. Это с солидным запасом по мощности (рекомендованная нагрузка до 5,9 кВт), но именно таковы рекомендации практически всех производителей и только при таких условиях они сохраняют свои гарантийные обязательства.

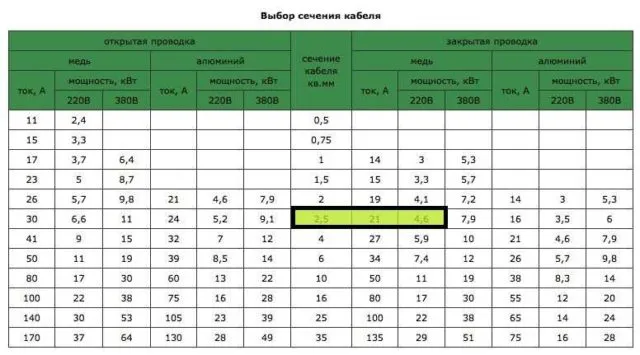

Таблица выбора сечения кабеля.

Еще один нюанс: вся современная бытовая техника рассчитана на наличие заземления. Потому кабели используют трехжильные. Для прокладки в доме или квартире использовать можно ВВГнг, ВВГнгLs и другие его негорючие разновидности. Также подходит NYM. эти кабели оптимальна по соотношению цена/качество. Нужны будут трехжильные — 3*2,5. Только при выборе измерьте диаметр провода и посчитайте сечение. Слишком многие производители стали для экономии делать жилы тоньше, чем заявлено. Потому контроль обязателен.

При установке более мощных духовых шкафов — со встроенными парогенераторами — рекомендуют использовать кабели с сечением провода 4 мм². На линию ставят автомат на 25 А. Вообще, подключение духового шкафа к электричеству с рекомендациями по применяемому кабелю и номиналам защитных средств (автоматов) подробно описано в паспорте изделия. И лучше прислушаться к рекомендациям производителя. Они не заинтересованы в поломках собственной продукции и выдают рекомендации с запасом прочности.

Варианты подключения

Существует несколько способов подключения духового шкафа и варочной панели к электрической сети:

• напрямую к линии, которая идет от электрощитка;
• с помощью сетевого шнура:
  • к розетке требуемой мощности;
  • к автомату, установленному рядом в специальном щитке;
  • на клеммную колодку, закрепленную в распаечной коробке недалеко от прибора.

Напрямую духовой шкаф и варочная панель подключаются при достаточной длине электрического кабеля от стены до устройства. В таком подключении нет ничего сложного, ведь информация всегда указана в инструкции к прибору. Каждый прибор необходимо подключить к своей линии согласно инструкции по эксплуатации.

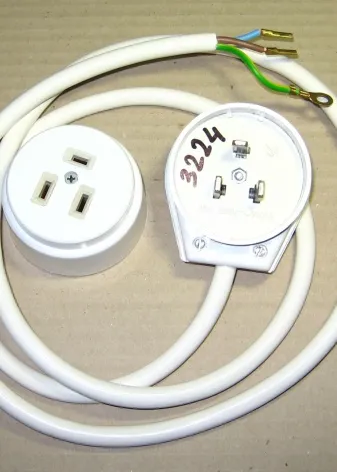

Какая нужна розетка и вилка

Розетка с вилкой самый распространенный способ подключения всех электрических приборов, включая духового шкафа и варочной панели. Бытовые розетки бывают с номиналом 16А и 32А. Выбор розеток, также как и при выборе кабеля с автоматами, зависит от мощности подключаемого устройства. При подключении такой мощной электрической техники, как плиты необходимо использовать розетки номиналом только 32А. Для духовки подойдет розетка 16А. Производителя лучше выбирать известного: ABB,  Legrand, Schneider Electric и др.

Не рекомендуется устанавливать розетку на линию, к которой одновременно подключается варочная панель и духовой шкаф. Предпочтительнее в данном случае использовать подключение через автоматы. К автоматам, установленным рядом в специальном боксе, подводится мощная линия, рассчитанная на использование нескольких электроприборов.

В этом случае мощную линию (например 6 кв.мм) заводят в специальный бокс, устанавливают защитные автоматы на каждый электроприбор (+ УЗО, если выбран монтаж с данным устройством) и к автоматом подключают соответствующие приборы. Главное правило, которое нужно помнить при данном подключении: номинал автомата защищающего мощную линию и электрического кабеля должен быть выше или равен, сумме номиналов автоматов подключенных к данному кабелю. Например, если в главном электрощите эту линию в 6 кв. мм защищает автомат номиналом 32А, то в специальном боксе возле подключаемых устройств должно быть не более 2 автоматов по 16А.

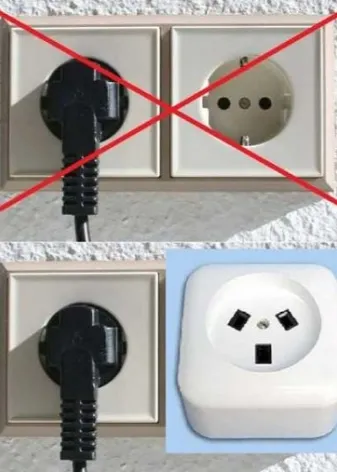

Можно ли подключать к обычной розетке?

Многие люди, что сталкиваются с подключением электродуховок, интересуются возможностью подключать такое устройство к обычной розетке, что ранее применялась для чайника или микроволновки. Такое допустимо, но при соблюдении трех условий:

• розетка должна иметь проводку в виде 3-жильного провода, сделанного из меди, что имеет сечение не менее 2,5 кв. мм;
• сама духовка должна иметь мощность не больше 3,5 киловатта;
• в электрощитке следует осуществить замену простого автомата с расщепителем теплового типа на дифференциальное решение с номинальным напряжением не больше 16 ампер.

Определенные сложности и неудобства могут быть по третьему условию. Обычно у многих людей на всю группу розеток смонтирован автомат на 16-25 ампер и один автомат на освещение в квартире. Если осуществляется замена розеточного автомата на дифференциальный 16-амперный вариант и осуществляется подключение духовки, то использовать иные электрические приборы станет почти невозможно, пока работает духовка и идет приготовление пищи.

Но тут уже придется выбирать – либо не делать новую проводку, не ставить отдельную розетку или выбирать вариант удобства и комфорта. Оставлять в щите простой автомат модульного типа не стоит. Монтаж новой розетки для духовки должен осуществлять не больше, чем на высоте 0,9 метра от пола.

Тут самым важным моментом будет удобство эксплуатации. Также розетка не должна размещаться непосредственно за духовкой.

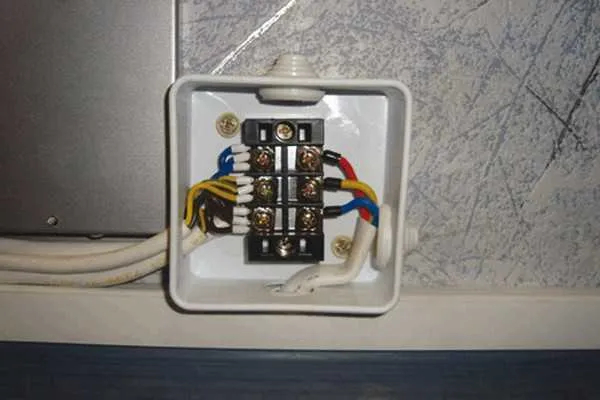

Установка клеммной колодки

Подключение бытовой техники через клеммную колодку считается более надежным. Контакт тут обеспечивается прижимными винтами, что более надежно чем при включении через вилку и розетку. Недостаток такого подключения — относительная сложность размыкания цепи. Придется снимать крышку, откручивать болты, которыми держится провода, выдергивать их. Потому используют его только при условии наличия на линии автоматического выключателя. Причем, желательно чтобы он был двухполюсным и разрывал сразу и фазу, и нейтраль.

В клеммных колодках «старого» образца — карболитовых — контакты открыты, такую колодку лучше установить в маленьком боксе. Чтобы не переплачивать за бокс, можно использовать стандартную распаечную коробку. В квадратную отлично становится трехконтактная колодка. Если надо подключить духовой шкаф к трехфазной сети, под пятиконтактную колодку надо будет ставить продолговатую модель.

Вариант установки клеммной колодки для подключения духового шкафа. Коробку можно закрепить на поверхности стены. Такой вариант подходит, если проводку тянут после завершения ремонта. Если кабель прокладывают в штробе, имеет смысл и коробку утопить в стену.

При подключении надо будет зачищенные от изоляции провода вставить под металлические пластины, затянуть контакт прижимными болтами (отверткой). При этом надо прикладывать приличные усилия — чтобы контакт был хороший. Обратите внимание, что при подключении нельзя перепутать провода. Фазный провод с духового шкафа должен быть напротив фазного, пришедшего со щитка, нейтраль (ноль) — строго напротив нуля, земля — напротив земляного. Это важно. Будьте внимательны.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

• через гильзы ГМЛ
• через монтажную коробку КлК-5С

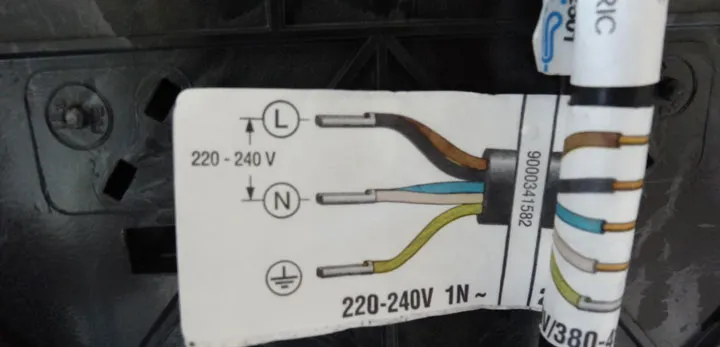

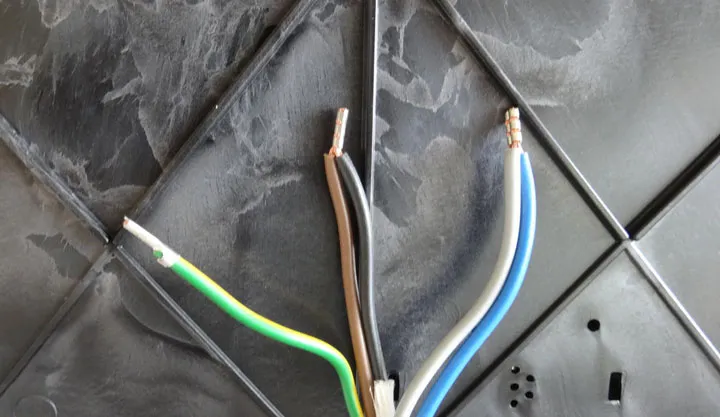

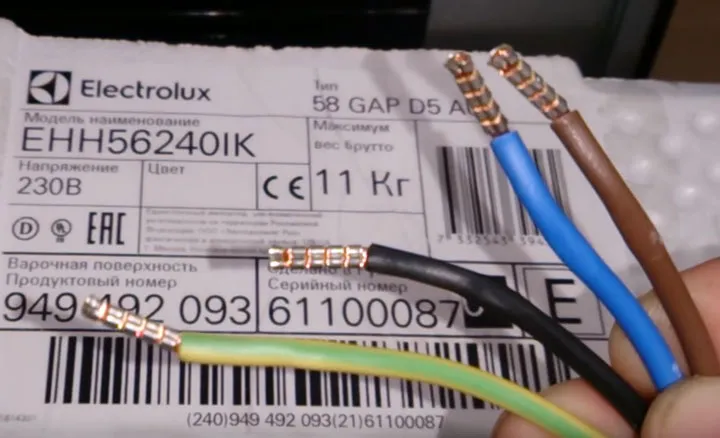

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки). Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

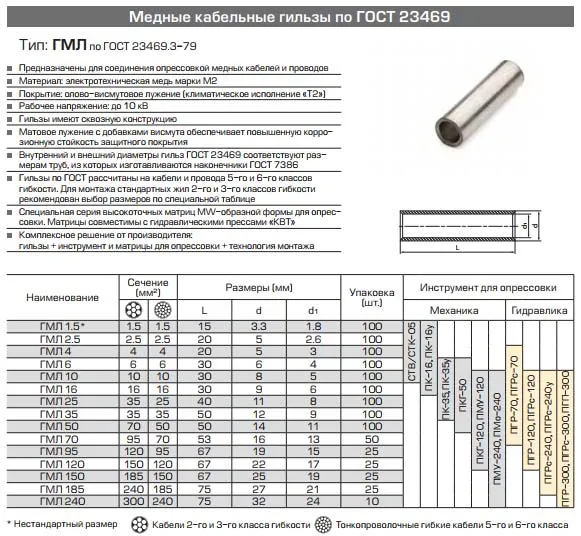

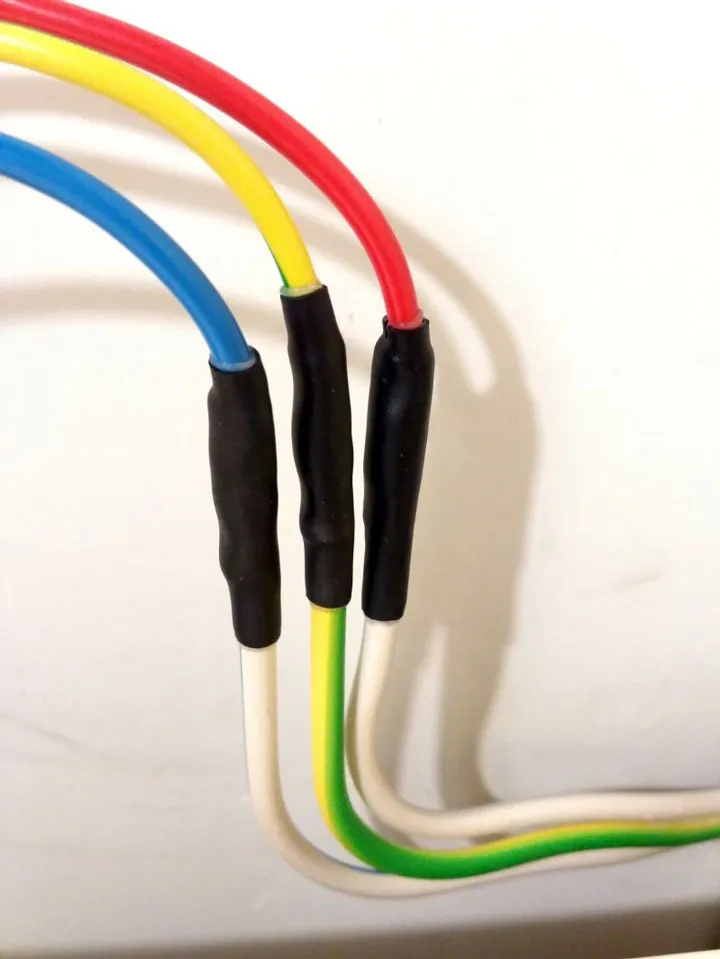

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

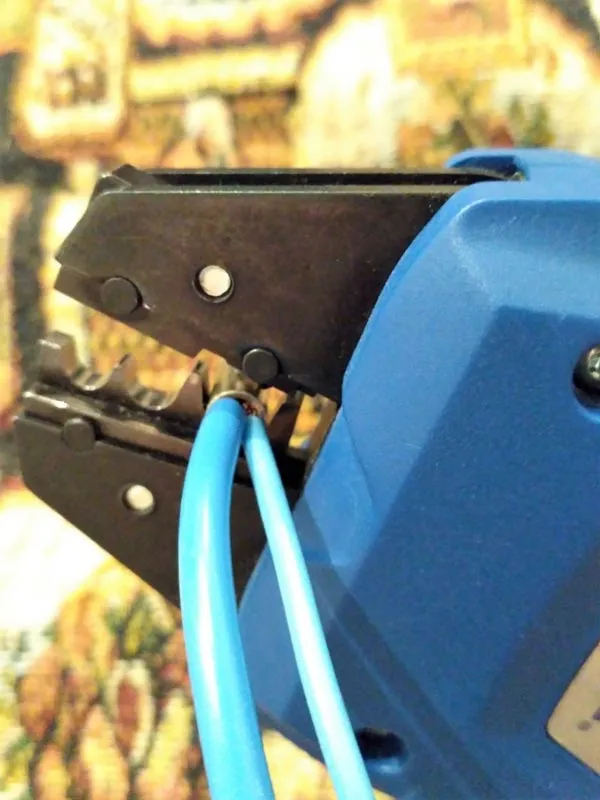

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

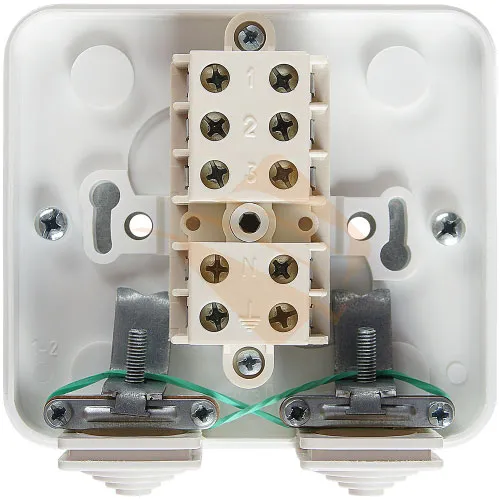

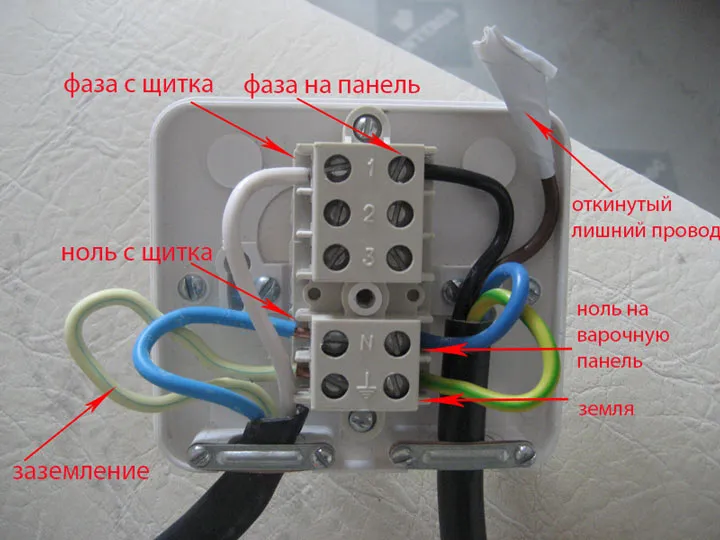

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки. К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

• ноль через винтовую клемму N (синие провода)
• земля обозначена значком «заземление» — желтозеленая жила
• сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Подключаем варочную поверхность

Основных схем подключения три. Рассмотрим их подробно.

Подсоединяя кабели к розетке и выводам электроплиты, соблюдайте цветовую маркировку – это позволит вам не ошибиться.

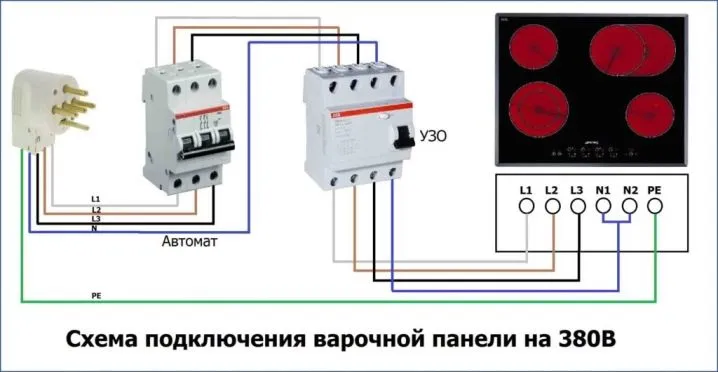

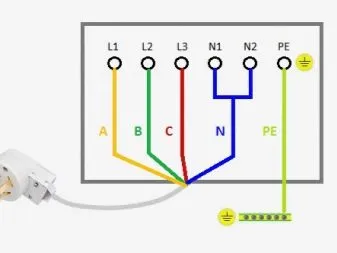

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

• Фаза L подсоединяется на клемму L духового шкафа;
•  Ноль N подключается на клемму N;
• Защитный проводник PE – на клемму PE.

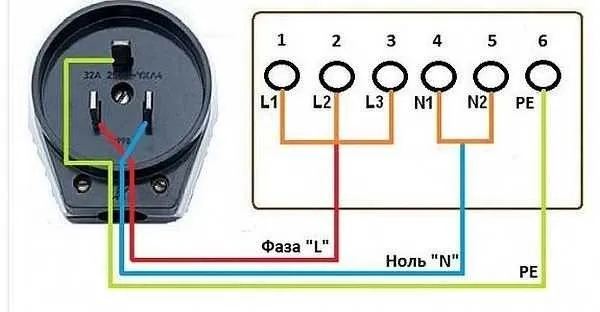

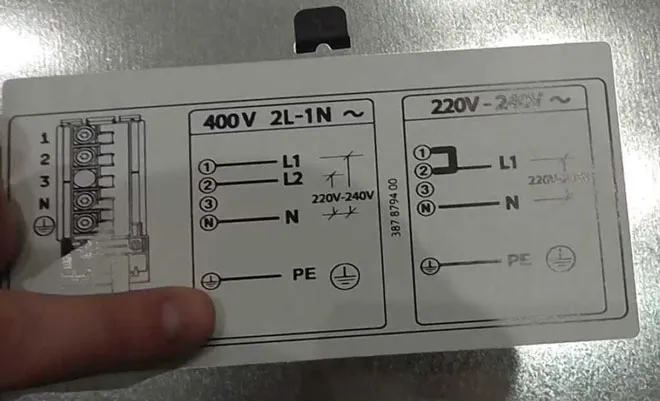

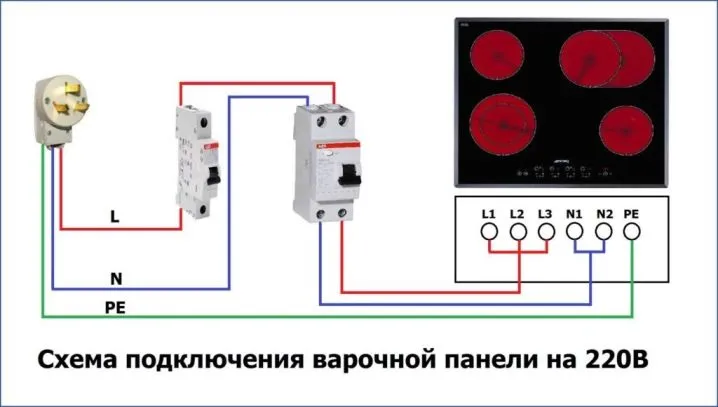

Однофазная схема 220В

Самый распространенный вариант в квартирах. Выглядит следующим образом:

1. Фаза L одновременно подсоединяется на клеммы L1-3. Для этого между ними устанавливаем две медные перемычки (они уже входят в комплект с плитой).
2. Ноль N подключаем на клеммы N1-2.
3. Защитный проводник PE – на клемму PE.

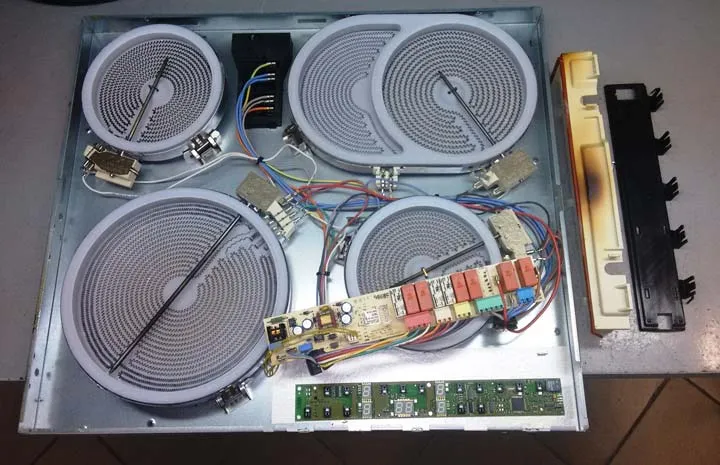

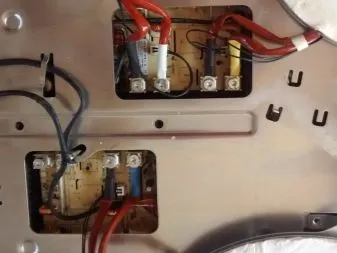

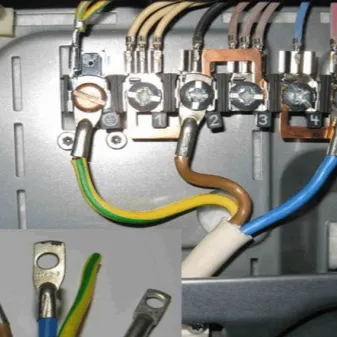

Получить доступ к клеммам электрической поверхности можно через ее заднюю крышку – она откручивается и снимается.

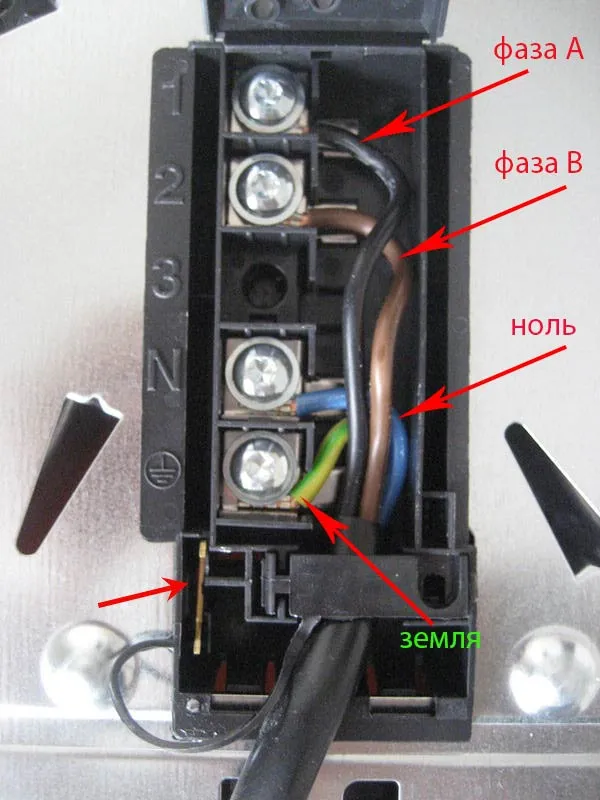

Двухфазная схема 380В

Может быть и такое, что в загородном доме либо квартире фаз не три, а две: A и C есть, а B отсутствует. В данной ситуации варочная поверхность подсоединяется к сети 380В по двухфазной схеме:

• На L1-2 ставится перемычка и подключается фаза A.
• На L3 – фаза C.
• Остальное – аналогично предыдущим вариантам.

Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из провода, сечение которого не меньше, чем у питающего (т. е. 6 мм²).

Для гибкого провода используйте изолированные кольцевые либо вилочные наконечники, чтобы обеспечить лучший контакт с зажимом. Они прессуются на жилу с помощью специальных пресс-клещей.

Заземление электрической плиты

Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2 категории:

• наличие общего заземляющего контура;
• отсутствие заземляющего контура.

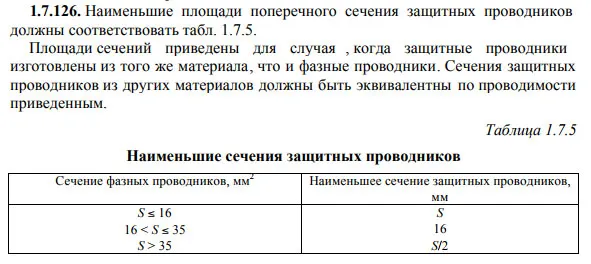

В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.

Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования. При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара. И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям.

Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

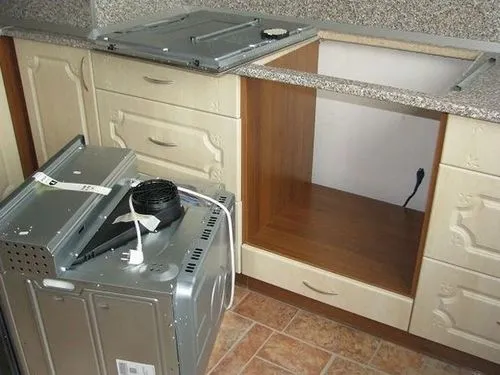

Подключаем духовой шкаф

Для духового шкафа все гораздо легче – евровилка просто вставляется в евроразетку (при необходимости старую нужно заменить новой).

Однако некоторые требования должны быть соблюдены. Рассмотрим их:

1. Нужно, чтобы заземляющие контакты с электрощита подключались к розетке отдельным проводником. Питающий кабель на духовой шкаф должен подключаться к УЗО в электрощите.
2. Мощность духовки составляет 3-3,5 кВт – то есть для него достаточно обычной электропроводки. Если она окажется больше (проверьте по паспорту), с электрощита придется проложить отдельный кабель 3х2,5 мм². Он подключается к автомату на 25А.

Предпочтительный вариант – подсоединение духового шкафа к отдельному автомату. В противном случае при большой мощности потребления одновременная работа нескольких электроприборов будет невозможна – они будут выбивать выключатель.

Если вы приобрели встроенную технику – электрическую поверхность и духовой шкаф, подключить их можно самостоятельно. Сделать это не очень сложно, главное соблюдать инструкцию и быть предельно внимательными. Помните, что работа с электропроводкой – дело не шуточное, ошибки здесь могут стоить дорого. Не допустить их и сделать все грамотно вам помогут приведенные нами разъяснения и советы.

Как самостоятельно подсоединить индукционную панель

Если уже имеется достаточно мощная изначально или модернизированная электросеть в доме, это существенно упрощает дело. Но все же нельзя просто так вставить вилку в обычную розетку и на этом успокоиться. Надо удостовериться, что параметры сети в квартире не ниже, чем требуется по инструкции. А в идеале следует обеспечивать даже лучшую защиту.

Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, то желательно применять защитные элементы сети на 25 А. Разобравшись с этим моментом, можно заняться и кабелем. Когда предусмотрено штатное подключение к выходящему кабелю, могут использоваться проводники:

• черной или коричневой окраски (фаза);
• желто-зеленого тона (защита);
• синего и серого цветов (нейтраль).

Иногда сечение провода в поперечнике не подходит. Сетевые шнуры с поперечным сечением 2,5 кв. мм должны защищаться переключателями с пониженным номинальным током. Чаще всего используются элементы типа В16. Но это накладывает очень жесткие ограничения на количество потребляемого тока. В противном случае выключатель может срабатывать, когда используется больше двух нагревательных полей.

Некоторые индукционные устройства подключаются не при помощи проводов, а с использованием клемм. В таком случае конструкция имеет специальный терминал, обычно находящийся внизу. Но бывают и другие ситуации — к примеру, когда надо включить индукционную варочную панель в трехфазную сеть, рассчитанную на 380 В. В этом случае вместо трех фаз обычно используется две. Именно такой подход применяют большинство производителей.

Вполне правильно и притом достаточно просто будет подсоединить два нагревательных поля к одной фазе, а два — к другой. В этом случае на одну фазу приходится два средних значения, а на другую — самый слабый и самый сильный ток. В подобной схеме нет необходимости применять серые кабели L3. В некоторых случаях возникает потребность связать между собой терминалы на плате.

Это очень простая задача: придется лишь использовать входящую в комплект плату. Провода закручиваются отверткой, и на этом работа заканчивается. Тут надо вернуться к подсоединению варочных панелей при помощи клемм и осветить эту тему более подробно. Кабель заканчивается в монтажной коробке. Если кабеля в комплекте нет, надо дополнительно покупать провод модели OMY (он же ШВВП).

Правильно будет подсоединить нерабочую фазу к духовому шкафу. Это позволит равномерно загрузить фазу. В некоторых случаях используются обособленные кабели 3х2,5 м, идущие от распределяющих устройств. Тогда надо такие кабели подсоединять к однофазным переключателям наибольшей нагрузки. Такое решение позволяет при нарушении работы одного из устройств применять другое без малейших затруднений.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей. Таким образом программно ограничивается мощность. Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:

1. Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.
2. Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата.
3. Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт).
4. Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка.
5. Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Техника безопасности

Теперь скажем немного о правилах безопасности, когда подключается встраиваемый вариант духовки. Осторожность необходимо проявлять не только по время работ с электрической проводкой, но и когда осуществляется именно подключение встраиваемого либо отдельного духового шкафа. В первую очередь, речь идет о личной безопасности.

Учитывая тот факт, что электродуховка имеет довольно серьезное энергопотребление, под нее следует провести допветку электрической проводки, применяя неповрежденный и недеформированный провод с жильным сечением, что будет проводить ток 2,5 либо 4 квадратных миллиметров. Но это будет актуально, если предстоит работать с духовым шкафом, мощность которого превышает 3,5 киловатта.

Подключение жилы, проводящей ток, должно осуществляться исключительно через отдельный автомат, куда легко подключить еще и варочную поверхность, что работает от электричества. Непосредственно автомат, который будет работать в домашних условиях, следует подбирать в зависимости от значения всей нагрузки, что на него поступает, и добавить к этому показателю еще где-то 10%.

Чтобы последующее использование такого устройства было безопасным, следует правильно сделать заземление. И если дом частный, то в этом не будет проблемы. А вот если речь идет о помещении в многоквартирном доме, что был построен несколько десятилетий назад, то здесь придется самому отдельную жилу заземлить на шину общего электрического щита. Если мы ведем речь о технике не очень большой мощности до 3 киловатт, а проводка в доме будет довольно хорошей и полностью справляющейся с нагрузками, то для монтажа духовок можно применять обычные евророзетки.

Заключение

Подключение духового шкафа к электросети требует особого внимания, так как духовки (особенно мощные) потребляют много электроэнергии и, следовательно, дают большую нагрузку на проводку. Небрежность при выборе проводов и розетки, ошибки при прокладке и подсоединении кабеля приводят к перегреву проводки и поломкам прибора.

Поэтому перед тем как приступать к установке духового шкафа, стоит внимательно изучить инструкцию к прибору и посоветоваться со специалистом.

Видео: Как подключить индукционную плиту

Источники

• https://rem.ninja/kuhnya/tehnika/sechenie-kabelya-dlya-elektricheskoy-varochnoy-paneli.html
• http://www.duhovka.vyborkuhni.ru/podkluchenie/provod-dlya-duhovogo-shkafa
• https://odinelectric.ru/appliances/kak-pravilno-podkljuchit-elektricheskij-duhovoj-shkaf-i-varochnuju-panel
• https://www.el-cab.ru/stati/kakoj-kabel-nuzhen-dlya-varochnoj-paneli.html
• https://elektroznatok.ru/bytovaya-tehnika/podklyuchenie-duhovogo-shkafa
• https://stroy-podskazka.ru/duhovye-shkafy/podklyuchenie/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-varochnuyu-indukcionnuyu-panel/
• http://kuhnarium.ru/byitovaya-texnika/kabel-dlya-varochnoj-paneli/
• https://stroy-podskazka.ru/elektricheskie-varochnye-paneli/podklyuchenie-indukcionnoj/
• https://rem.ninja/kuhnya/uhod/osobennosti-podklyucheniya-duhovogo-shkafa-k-obychnoy-elektricheskoy-seti.html

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.

Видео. ПОДКЛЮЧЕНИЕ ВАРОЧНОЙ ПАНЕЛИ! ЭТО ДОЛЖЕН ЗНАТЬ КАЖДЫЙ!
