При выборе розетки для автомата под духовой шкаф важно учесть его технические характеристики и требования к мощности. Мы предоставляем советы по правильному выбору, чтобы ваш духовой шкаф работал надежно и безопасно. Узнайте, как правильно подобрать розетку для автомата на духовой шкаф и обеспечьте безупречную работу вашей кухонной техники.
- Безопасность эксплуатации
- 5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками

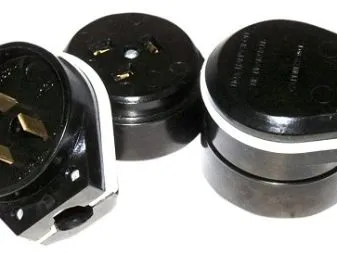

- Какая должна быть розетка?
- Как избежать 4 ошибок при подключении электрического для обычной розетки

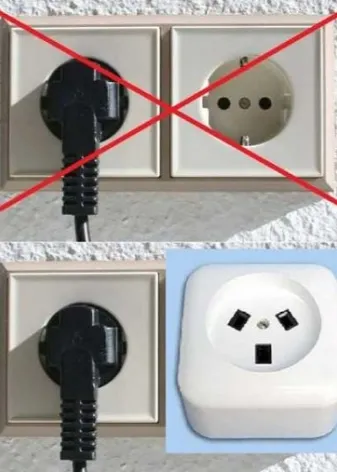

- Возможность использования обычной розетки
- Розетка для варочной панели и духового шкафа
- Как своими силами подключить питающий кабель
- Основные правила
- Выбор розеток
- Сборка схемы подключения
- Монтируем варочную панель
- Наносим разметку
- Вырезаем
- Устанавливаем и крепим
- Как подключить духовку
- Как подключить модель без кабеля
- Схемы монтажа розетки
- Вывод
Безопасность эксплуатации

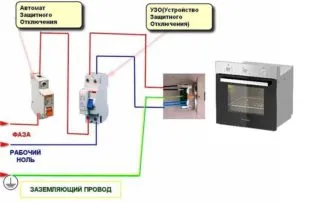

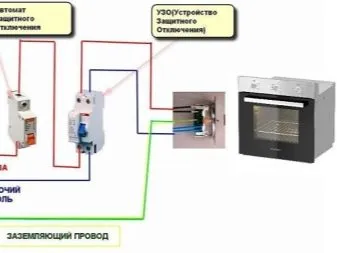

Подключение УЗО для духовки
Для безопасной эксплуатации духовки, которую удалось встроить в кухонную мебель или расположить отдельно, потребуется защитить пользователя от случайного попадания на ее корпус опасного потенциала. Для этого в коммутирующих изделиях предусмотрена специальная клемма, имеющая электрическое соединение с системой защитного заземления.
Некоторые специалисты советуют включать в цепь питания устройство защитного отключения, срабатывающее от малейших токов утечки. Вариант защиты с УЗО имеет смысл применять в тех случаях, когда в квартиру заводится двухжильный кабель питания, то есть надежное и полноценное заземление в ней отсутствует.

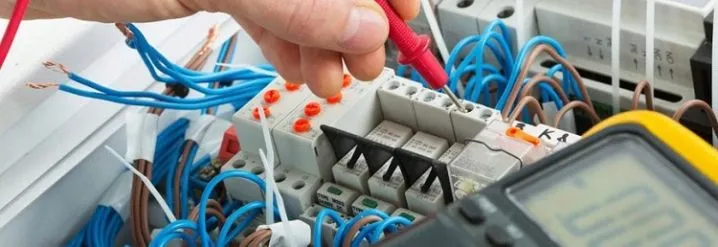

Сборка схемы подключения

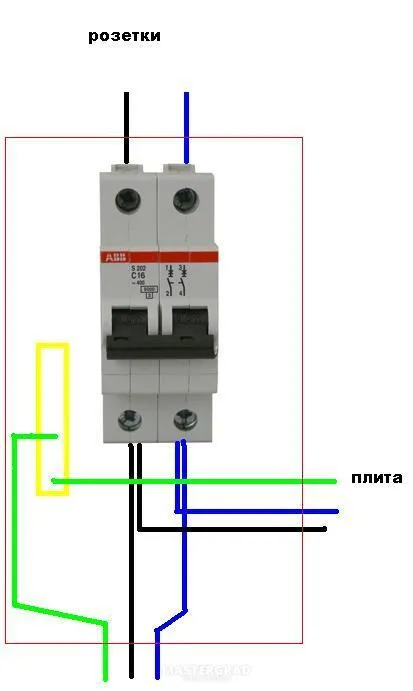

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

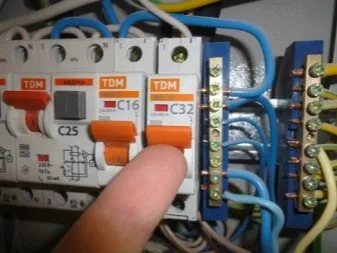

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон
То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода
Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.
Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.
- К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
- К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
- От автомата проводится провод до розетки.
Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.
В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.
Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).
Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.
Советы, Электрика

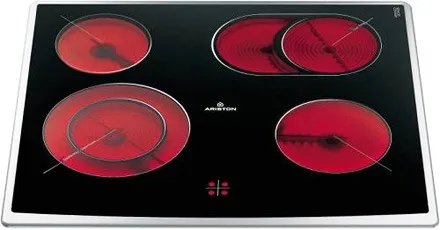

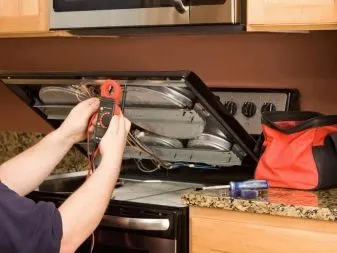

Монтируем варочную панель
Для реализации всей идеи, придется разобраться с технологией “встраивания” варочной панели в кухонную тумбу. Сперва необходимо подготовиться и найти подходящие инструменты:
- Электрическая дрель.
- Электрический лобзик.
- Несколько разных отверток.
- Острый прочный нож.
- Кусок картона, линейка, карандаши и угол.
Сам монтаж можно разбить на три части.
Наносим разметку
Берем в руки линейку и измеряем геометрические размеры под нашу установку.
Убедиться в том, что измерения сделаны правильно, можно при помощи сведений, которые записаны в инструкцию. Лучше всего наносить разметку, применяя для этого шаблон, который вы без затруднений сможете изготовить из куска картона. Бывает так, что в комплекте с моделью плиты может находиться заводской шаблон, который только упростит задачу.
Возьмите карандаш и начертите на столешнице тумбы линии, которые потом помогут сделать разрез. Рекомендуется сделать напуск, но не более 1 мм. Такие меры помогут вам в размещении панели.
Вырезаем
Теперь нужно сделать импровизированный корпус, в котором панель и будет размещаться:
- Начать стоит с сверления дырок по углам прямоугольника. Подбирайте такое сверло, диаметр которого будет не меньше 8-11 мм. С задачей справятся и сверла по металлу, и сверла по дереву.
- Вооружаемся лобзиком, для того чтобы выпилить квадрат. Лезвие лобзика должно быть мелкозубчатым и подходить для чистовой резки. Вставляем пилку электролобзика в дырку, плотно прижимаем подошву к столу и начинаем аккуратно делать разрез, двигая инструмент вдоль линий разметки.

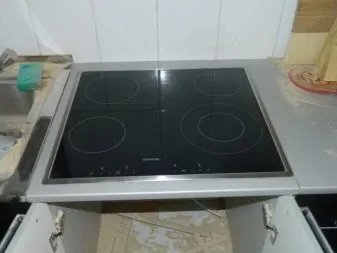

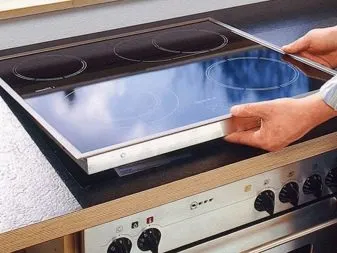

Устанавливаем и крепим

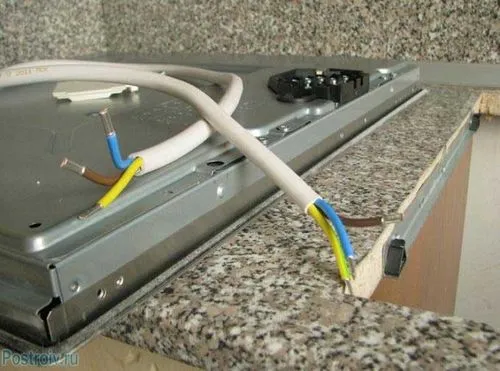

В то окошко, которое только что проделали, нужно вставить нашу варочную плиту:
Места соприкосновения лучше проклеить герметиком или специальным уплотнителем.
- С нижней стороны плита закрепляется специальными зажимами, которые должны идти в комплекте.
- После всех манипуляций удалите лишний герметик или просто отрежьте те части уплотнителя, которые выступают.
Как подключить варочную панель и духовой шкаф к одной розетке? Спокойствие, вы уже подошли к ответу на этот вопрос!
Как подключить духовку

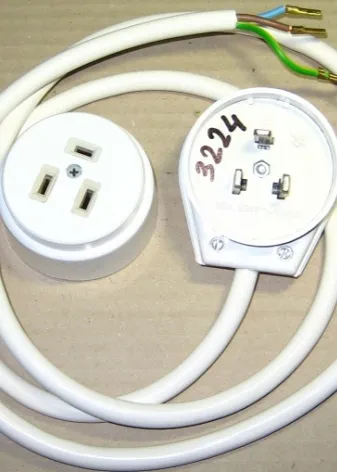

Довольно часто аппараты – и Электролюкс и Самсунг, не имеют в комплектации вилки, а только питающий кабель. Какая нужна для него розетка и штепсель определяет мощность аппарата, а как подключить – проводка на кухне. На фото – подключение кабеля.
- В первую очередь необходимо установить, что параметры сети в квартире соответствуют требованиям прибора. Инструкция содержит таблицу заводских значений, где указываются все требования, в том числе и какая нужна вилка.
- Штепсель, выдерживающий нагрузку, закрепляют на питающий кабель. Подключение вилки к духовому шкафу Самсунг, Bosch или Электролюкс производится одинаково. Как правило, провода маркируются разными цветами. Если провода одинаковые, фазу устанавливают с помощью индикаторной отвертки.

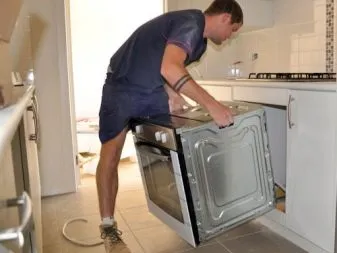

- Духовой шкаф монтируют в нишу таким образом, чтобы между задней стенкой и стеной сохранялся зазор в 30 мм, между полом и корпусом – в 85 мм. Нужно следить за тем, чтобы между прибором и стеной не оказались газовые трубы. Прибор заметно нагревается во время готовки, а газовые трубы по условиям эксплуатации исключают теплоизоляцию.
Как подключить модель без кабеля

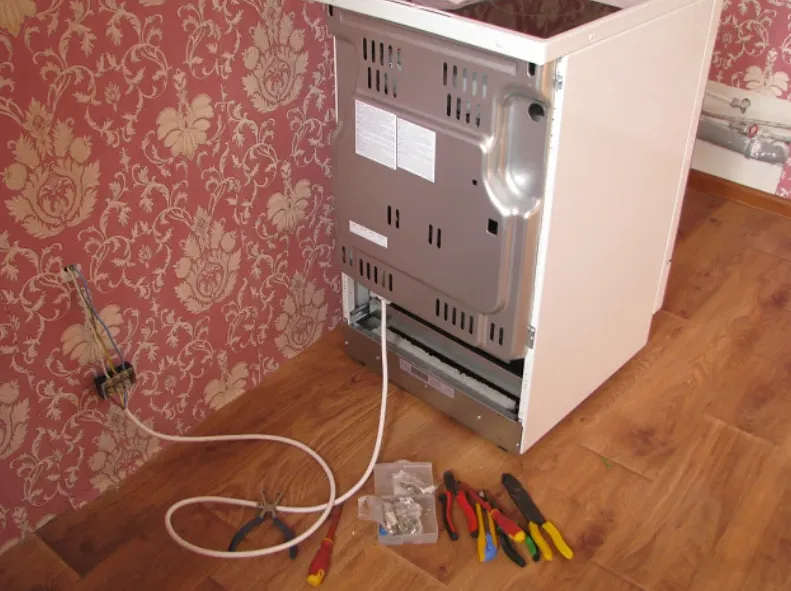

Некоторые аппараты, отличающиеся высокой мощностью, поступают в продажу без вилки и питающего кабеля. Считается, что прямо подключение к проводке экономичнее и надежнее, поскольку исключает лишние контакты. Если же такой метод кажется небезопасным или слишком непривычным, можно подключить вилку к духовому шкафу. Какая нужна для аппарата, нужно уточнить в инструкции.
- Устанавливают евро-розетку – на 16 или 32 А.
- С задней части корпуса снимают защитную крышку. Здесь размещаются три провода: красный, белый и черный. Возможен еще зеленый – заземление.
- Цветные провода соединяют с разъемами клемм, цвета шнура должны совпадать с оттенком проводов разъема: черный и красный означают переменный ток, зеленый и белый – заземление.
- К разъему провода прикручивают винтами и оборачивают участки стыковки изолирующей лентой.
- Затем устанавливают защитный щиток на корпус и подключают аппарат.
- Размещают духовку с учетом тех же требований: зазор вокруг корпуса, отсутствие газовых труб.

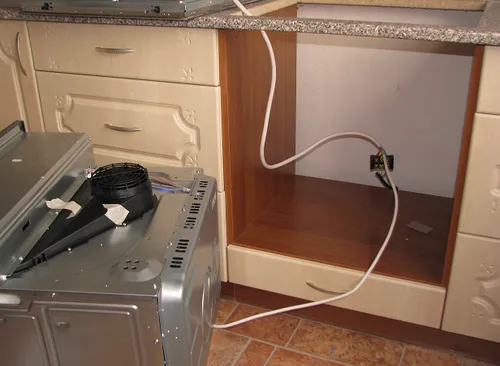

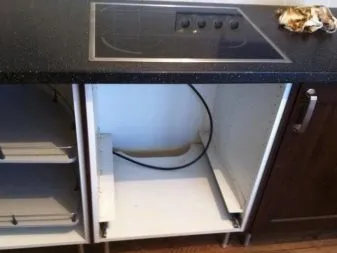

Модель с варочной поверхностью подключается таким же образом. На фото – духовой шкаф без вилки.

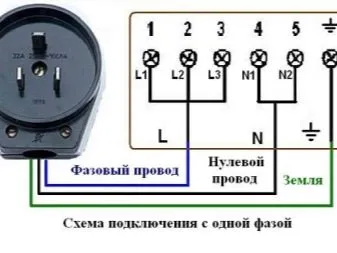

Схемы монтажа розетки

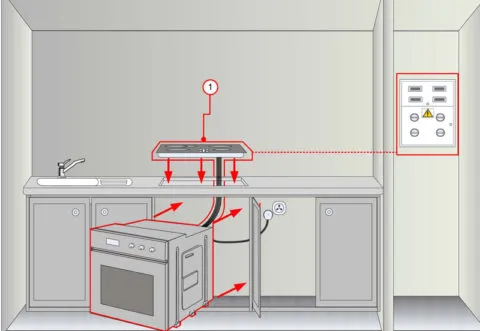

Схема установки техники и розетки
Подсоединение точки питания можно делать такими способами:
- Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.

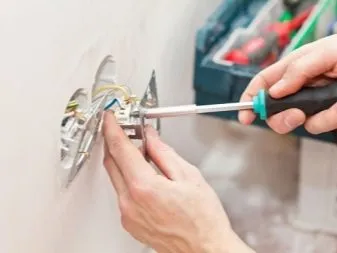

- Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.
Вывод
В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.
remont-kuxni.ru
Имеем:Индукционную варочную панель с пиковым потреблением — 7,4квтДуховой шкаф — 2,8квт
Суммарно — 10,2квт
Есть только одна силовая розетка с маркировкой 6[] 380V/40A — не знаю насколько это соответствует проводке.На вид сечение 4 или 6 медь… Фото розетки —
Автомат на эту розетку стоит С32 —
Из того, что я успел нагуглить за день — С32 — это дифавтомат на 32А, который максимум потянет 32*220= 7040вт…
Понятно что правильного решения уже не добиться с выводом отдельных линий на варочную и духовой, так как чистовой ремонт сделан.
Какое оптимальное решение сейчас можно сделать малой кровью? Можно ли запитать и духовку и варочную в одну розетку в расчет на то что пиковой мощности они все равно не покажут никогда (4 конфорки на макс + духовка на макс это что то маловероятное)
Буду благодарен за советы.
Как вариант
Здравствуйте!
Для квалифицированного ответа на ваш вопрос слишком мало данных. Чтоб дать полный ответ я должен знать мощность варочной панели, мощность духовки, номинальный ток установленной у вас розетки для электроплиты, сечение кабеля от группового автомата к розетке, номинальные параметры группового автомата и возможно даже вводного автомата. Поэтому мой ответ будет опираться на предположительные параметры всех этих показателей.
Если принимать, что ваша электрическая варочная панель 6кВт, то ее номинальный ток примерно равен 27А. То есть, ваша розетка уже работает с перегрузкой, ведь раньше электрические печи были на 4 – 5кВт. Но это при условии, когда работают все комфорки.
Теперь берем духовку мощностью в 3кВт. Ее номинальный ток примерно будет равен 13А. Как вы понимаете если 27А+13А вставить в розетку с номиналом в 25А будет пожар. Нет, конечно можно попробовать эксплуатировать электроприборы по очереди, но когда-нибудь обязательно кто-то забудет и в лучшем случае выбьет автомат, а в худшем выгорит розетка и провод. А если учесть, что вы скорее всего хотели подключить эти присоединения через раздвоитель, номинальный ток которого вовсе 6А, то пожара было просто не избежать.
Теперь, что касается обычной розетки. Как мы уже вычислили подключать духовку к обычной розетке в 6А никак нельзя. Она просто сгорит. Нам необходима розетка с номиналом в 16А. Ее можно купить в любом магазине и установить на место обычной шестиамперной. Но тут возникает вопрос с качеством проводки. Сечения провода к данной розетки должно быть не меньше 1,5 мм2. Если оно меньше, то обязательно необходимо тянуть новый кабель.
Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями
Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам
Чем отличается мини печь от духового шкафа?
Мини-печь и духовой шкаф оба предназначены для выпекания, жарки и приготовления пищи, но существуют следующие отличия:
-
Размер: мини-печь обычно намного меньше по размеру, чем духовой шкаф. Она может иметь объем от 10 до 30 литров, в то время как духовой шкаф может иметь объем от 50 до 80 литров.
-
Функциональность: мини-печи могут выполнять все те же функции, что и духовые шкафы, но они обычно более ограничены по функциональности. Например, они могут иметь только верхнюю или нижнюю грелку, а не обе, что может ограничивать варианты приготовления пищи.
-
Удобство использования: мини-печи могут быть более удобны в использовании, так как они занимают меньше места и могут быть размещены на кухонном столе или столешнице, в то время как духовой шкаф обычно устанавливают в стенку. Мини-печи также быстрее разогреваются и позволяют более быстро готовить небольшие порции пищи.
-
Цена: мини-печи обычно стоят меньше, чем духовые шкафы, поскольку они меньше по размеру и имеют более ограниченную функциональность.
Исходя из этих различий, можно сделать вывод, что мини-печь обычно предпочтительна для небольших кухонь или для тех, кто готовит небольшие порции еды, в то время как духовой шкаф предпочтительнее для тех, кто нуждается в большой вместимости и множестве функций приготовления пищи.
