Подключить теплый пол к бойлеру — обзор

В холодные месяцы, проблемы с отоплением жилых помещений являются острым вопросом для большинства населения наших городов. Ожидание улучшения качества централизованного отопления не реально. Установка автономных отопительных систем в жилые помещения происходит медленно. В старых городских квартирах, ситуация может быть критической.

Содержание:

• Попытка подключить теплый пол к домашнему бойлеру. Обоснование
• Электрические водонагреватели. Особенности конструкции
• Как сделать правильный выбор нагревательный прибор
• Конструктивные особенности теплых полов на базе электрического бойлера
• Выводы

Несмотря на противозаконность монтажа, многие жильцы многоквартирных домов пытаются оборудовать в своей квартире теплый пол, систему отопления, которая признана наиболее эффективной на сегодняшний день. Одного желания сделать у себя в квартире греющие полы, мало. Существует ряд технологических проблем, которые придется решать тем, кто хочет улучшить комфорт в собственном доме.

Сам монтаж греющей трубы не вызывает особых вопросов. здесь важно соблюдать технологию укладки. Другое дело – источник нагрева (нагревательный прибор). Газовые котлы, централизованное отопление и система ГВС, все эти варианты подключения имеют практическую реализацию. На этом фоне будет интересно рассмотреть с технологической точки зрения возможность подключить теплый пол от домашнего бойлера.

Попытка подключить теплый пол к домашнему бойлеру. Обоснование

Расчет и проектирование отопительной системы для каждого из нас представляет решение задачи, в которой должны быть два ответа – экономия средств и достижения желаемого эффекта. В большинстве случаев мы стараемся облегчить себе задачу, сделать отопление в своей квартире максимально эффективным, потратив при этом минимум средств. Именно эта причина и заставляет нас искать альтернативные варианты подключения отопительных контуров. Идея использовать для этой цели электрический бойлер является не идеальной, однако, и такой вариант имеет право на жизнь.

Главная проблема заключается в том, что работа электрического бойлера в этом случае будет считаться нецелевым использованием, что естественно может привести к выходу из строя нагревательного прибора раньше времени. Бытовые бойлеры предназначены для обеспечения обитателей дома горячей водой в бытовых целях. Навешивать на электроприбор дополнительную нагрузку, значит принципиально изменить технологичность устройства.

К решению использовать бойлер в качестве источника нагрева теплоносителя может подтолкнуть только острая необходимость и желание быстро решить проблему с обогревом жилья.

Электрические водонагреватели. Особенности конструкции

Система отопления, в основе которой лежит электрический подогрев воды, не является чем-то особенным. Бойлер представляет собой устройство, в котором нагрев воды осуществляется за счет работы электричества. По принципу действия бойлеры делятся на два типа:

• накопительные;
• проточные.

Для моделей с накопительным баком основным элементом конструкции является ТЭН, обеспечивающий нагрев воды. Нагревательные элементы обычно устанавливаются в накопительной емкости, куда поступает водопроводная вода. Режим включения и выключения нагревательных элементов обеспечивается автоматикой.

На заметку: С технологической точки зрения, накопительный бойлер больше напоминает термос. Во внутреннем корпусе происходит нагрев воды. Внешний корпус прибора выполняет защитные функции, предохраняя внутренний бак от механических повреждений и снижая объем тепловых потерь. Пространство между корпусами заполняется изоляционным материалом (минеральная вата или пенополистирол).

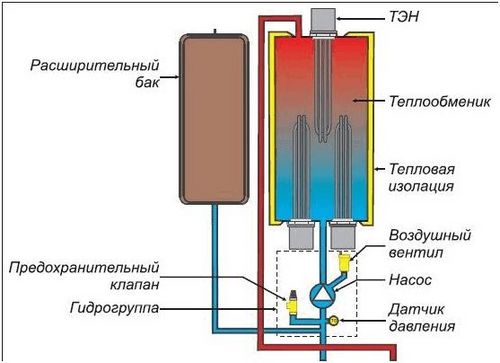

При нормальной работе прибора, в зависимости от мощности ТЭНов и объема бака, нагрев воды осуществляется в течение 2-3 часов. Вода в бойлере за счет двойного корпуса сохраняет в течение длительного времени (12-24 часа) заданную температуру. На рисунке-схеме показано внутреннее строение накопительного бойлера, который подключен к автономной системе отопления теплый пол.

Благодаря высоким эксплуатационным параметрам, накопительный бойлер по своей конструкции лучше всего подходит для обеспечения работы теплых полов в вашей квартире.

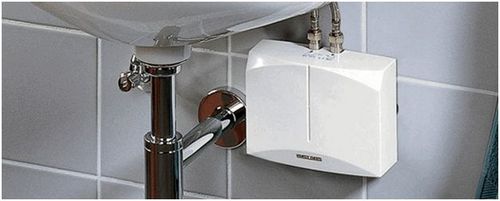

Если говорить об электрическом бойлере проточного типа, то здесь принципиальная схема совершенно иная. Накопительный бак отсутствует, а весь процесс происходит внутри компактной колбы, которая оснащена ТЭНом. В отличие от накопительных приборов, проточные бойлеры оснащаются ТЭНами большей мощности (6-20 кВт), способные обеспечить интенсивный нагрев водяного потока за короткий промежуток времени.

Важно! Вода в проточном нагревателе подогревается до необходимой температуры за считанные минуты (30-120 секунд), поэтому стремительно возрастает нагрузка на домашнюю электросеть.

Как сделать правильный выбор нагревательный прибор

Для теплых полов бойлер проточного типа можно считать не пригодным. Вдаваться в подробности такого решения не стоит. Налицо один очевидный факт – большой расход электроэнергии!

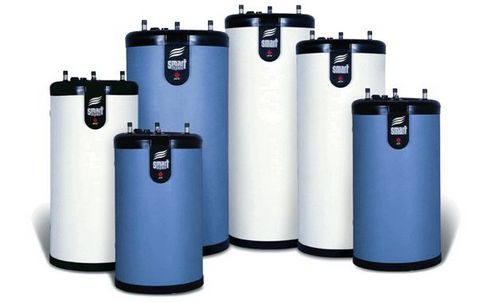

Остановимся на бойлерах накопительного типа. При выборе модели следует обращать внимание на мощность устройства. Именно этот параметр определяет интенсивность и скорость нагрева водопроводной воды. Мощность водонагревательного бойлера напрямую связана с объемом потребляемой электроэнергии. Как правило, бытовые бойлеры имеют мощность в 1,5-3 кВт.

На заметку: Есть в продаже электрические бойлеры, мощность которых значительно выше, предлагаемых параметров (6-10 кВт). Такие приборы специально ориентированы на работу в комплексе с отопительными системами. Единственный минус таких моделей, большой расход электроэнергии. Готовы вы к этому, покупайте!

После мощности, обратите внимание на объем накопительного бака. Чем больше вы получите горячей воды, тем реже будут периодические включения аппарата для подогрева воды, циркулирующей в водяном контуре. Для бытовых приборов обычно объем баков составляет 50-100 л. Промышленные бойлеры, используемые для отопительной системы, имеют объем накопительного бака в 250-300 л.

Бойлеры, специально сконструированные для работы с системами отопления, имеют некоторые отличия от бытовых приборов. Основные отличия заключаются в следующем:

• такие аппараты имеют иное расположение входных и выходных патрубков;
• сечение отверстий выхода/входа;
• большой размер накопительного бака.

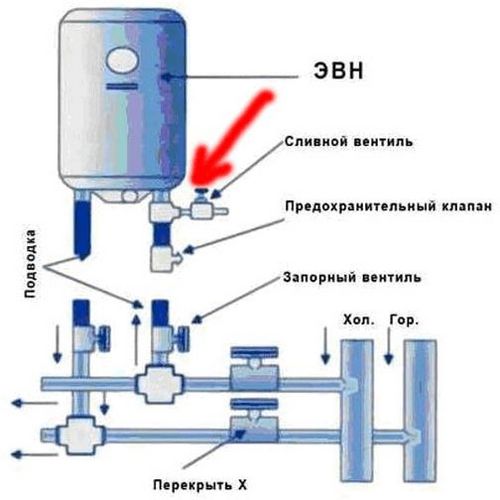

В первом случае речь идет о принципиальном расположении патрубков входы и выходы воды. Входное отверстие для подачи холодной воды, расположено внизу, тогда как выходное отверстие для горячей воды, располагается в верхней части бака. Благодаря такому расположению патрубков, достигается максимально возможная циркуляция воды в системе отопления. Что касается диаметра входного и выходного отверстия, то здесь приемлемый диаметр составляет не менее 2 мм.

Для справки: в бытовых бойлерах диаметр отверстий составляет ¾ дюйма.

Мощность водонагревательного электроприбора определяется в соответствии с традиционными параметрами 1 кВт – 10 м

²

отапливаемой площади. Поэтому бытовые накопительные бойлеры для обогрева жилых помещений малопригодны. Их можно использовать для монтажа теплого пола на ограниченных пространствах (ванная комната).

Конструктивные особенности теплых полов на базе электрического бойлера

При проектировке собственной системы отопления учитываются:

• количество ответвлений и длина трубопровода. Чем больше у вас водяных контуров, чем больше их длина, тем медленней будет циркулировать горячая вода по системе;

• при соответствии мощности бойлера размерам отапливаемой площади по нижнему порогу вы можете столкнуться со временем с падением эффективности нагрева воды. Выход из ситуации — приобрести бойлер с запасом мощности в 20%.

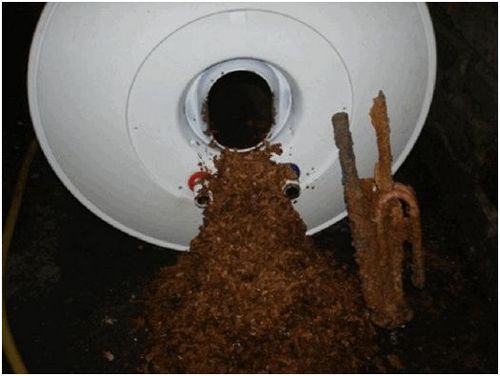

• постоянный уход за состоянием водонагревательного прибора. Регулярная чистка накопительного бака и ТЭНов от накипи позволит вам сохранить в нормальном состоянии труб водяного теплого пола и увеличить сроки эксплуатации нагревательного прибора.

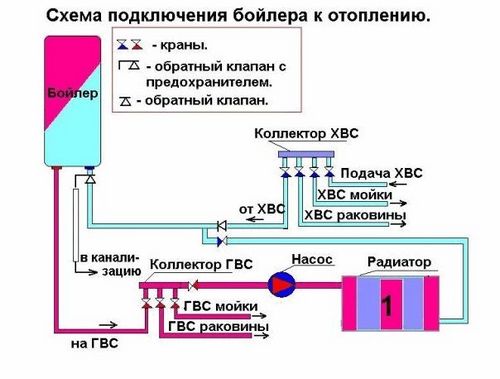

Соблюдение всех перечисленных факторов позволит приступить непосредственно к монтажу системы отопления теплый пол, подключая его потом к бойлеру. Установка бойлера обычно делается в ванной комнате или рядом с помещением, которое будет отапливаться. Для повышения производительности работы вашей отопительной системы, можно установить циркуляционный насос. Благодаря этому прибору можно добиться бесперебойной подачи теплоносителя в водяной контур.

Важно! Подключение циркуляционного насоса лучше доверить специалистам, которые имеют представление о работе этого прибора.

Выводы

Оценивая сложность и эффективность системы отопления «теплый пол от бойлера» вы сможете уже в процессе эксплуатации. Конечно, в таком способе обогрева есть свои плюсы. Монтаж всей системы отопления достаточно прост. Уложить водяной контур, осуществить подключение к нагревательному прибору и наконец, установить бойлер, вы можете самостоятельно. Главное четко следовать технологии и инструкциям. Не стоит сбрасывать со счетов и низкую стоимость такой системы отопления. Бойлеры стоят на порядок меньше, чем электрические котлы отопления.

Однако и в данной системе имеются свои минусы. Самый главный и ощутимый — высокие расходы электроэнергии. При постоянной работе теплых полов в отопительный сезон, интенсивное потребление горячей воды в бытовых целях, ваши расходы на электроэнергию значительно вырастут. Оптимальный вариант для использования такой системы отопления, обогрев ванной комнаты или дачного дома небольших размеров.
