Примыкание крыши веранды к дому — особенности этапов монтажа при строительстве

Рассматривая идею увеличения площади моего частного жилья путем добавления нового помещения или возведения веранды, я уже начал формировать общее представление о предстоящих шагах в организации и выполнении этого проекта.

Общий порядок строительных этапов

Независимо от используемых стройматериалов или типа веранды (открытая, закрытая) ее возведение выполняется по более или менее стандартному регламенту. Он позволяет разбить на этапы и упорядочить весь производственный процесс, продумать закупку материалов так, чтобы минимизировать транспортные расходы на их доставку, а также исключить простои в работе. Поэтому оптимальной будет пристройка веранды к дому (с корректировкой на уникальные параметры конкретного проекта), осуществляемая в следующей последовательности:

Разметка и земляные работы

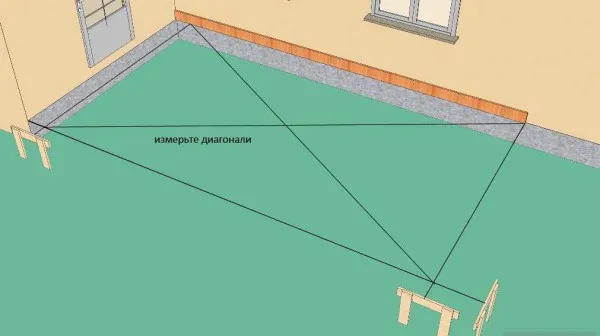

1. При помощи шпагата и колышков размечается контур строения. Упор делается не только на соблюдение его размеров в плане, но и на параллельность и перпендикулярность закладываемых несущих конструкций.
2. По всей площади веранды снимается верхний плодородный слой почвы.
3. Размечаются места расположения опорных частей фундамента.

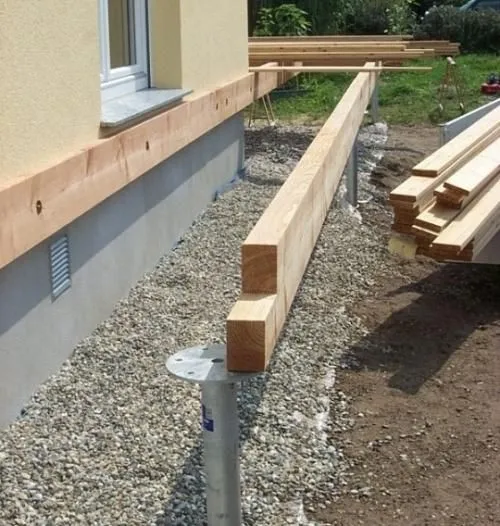

4. Если планируется увязка существующего и вновь возводимого оснований, то к стене дома прибивается опорный брус. Его нижний край будет являться верхним уровнем фундамента.
5. Осуществляется выемка грунта под заглубленные части фундамента (при необходимости).

Монтаж фундамента

1. Монтируются несущие элементы фундамента выбранного типа.
2. Свободный от плодородного слоя котлован нуждается в обратной засыпке. Если материнский грунт обладает хорошей водопропускной способностью, например, состоит преимущественно из песка без пылеватых примесей, то засыпка осуществляется щебнем (отсевом, песком). Если же грунты глинистые (суглинистые, торфяные и т.п.), то заполнение свободного объема котлована следует выполнять чистой глиной. Ее замачивают и разминают до состояния пасты, а в процессе укладки тщательно уплотняют.

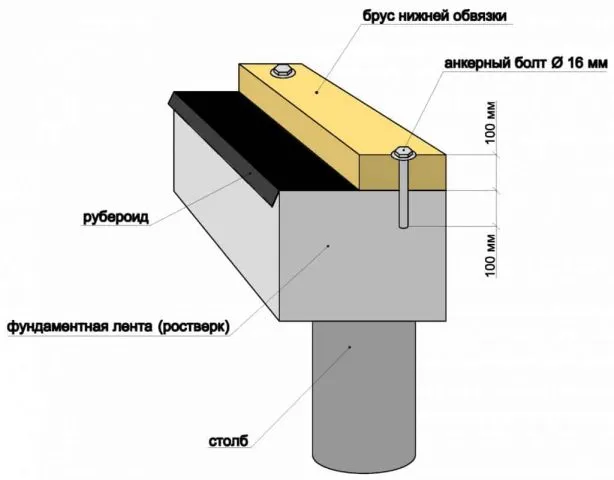

3. Под террасой, пристраиваемой к дому, по столбчатым или свайным опорам выполняется обвязка железобетонным ростверком либо рамой из балочных элементов (стальных, деревянных).
4. На подсохший бетонный фундамент (или по оголовкам опор) обязательно укладывается гидроизоляционная прослойка.

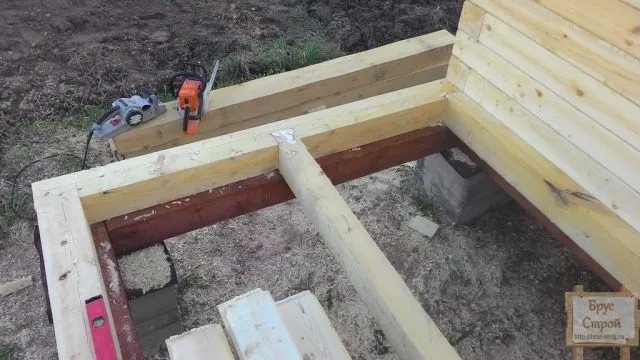

5. С учетом особенностей конструкции стен может потребоваться дополнительная обвязка из деревянного бруса, на которую в дальнейшем будет устанавливаться настил пола.

Монтаж стен и кровли

1. В зависимости от того осуществляется строительство веранды своими руками открытого или закрытого типа, к закладным элементам фундамента крепятся опорные стойки или выполняется кирпичная кладка несущих столбиков.
2. Осуществляется установка боковых ограждений, если возводится открытая веранда либо кладка стен из кирпича (дикого или искусственного камня), если веранда закрытого типа. Ограждающие конструкции закрытых веранд также могут сооружаться с использованием панельно-каркасных технологий.
3. К конструкциям стен или к опорным стойкам (по их верхней обвязке) крепится стропильная система. Нередко она составляется из деревянного бруса 100х100(150)мм. Удобно принимать шаг стропил, который соответствует шагу опорных столбов.
4. Выполняется укладка кровли. Особое внимание уделяется местам прилегания кровельного материала веранды к стене дома.

Монтаж коммуникаций и отделка

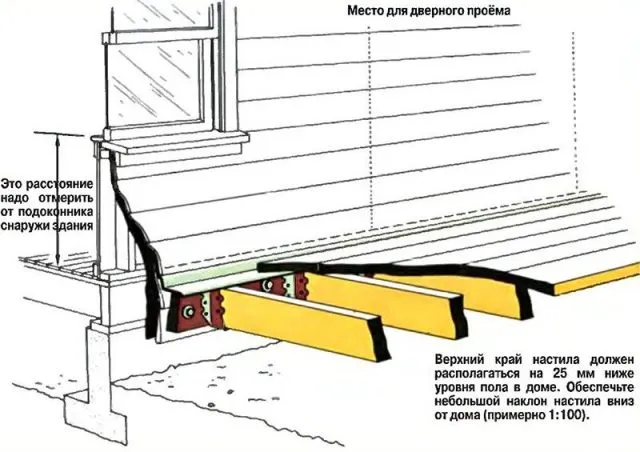

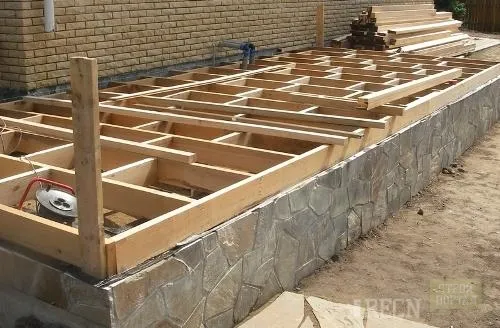

1. Собирается напольное покрытие. Для открытых веранд этот этап довольно прост – накат из досок пола осуществляется по лагам, которые укладываются сверху на брус нижней обвязки либо закрепляются к нему сбоку посредством угловых кронштейнов. Пол закрытой веранды имеет более сложную конструкцию, так как, обычно в его структуру включается теплоизолирующий слой, паро- и влагобарьеры. Для монтажа утеплителя лаги подшиваются досками, чернового пола, а под финишное напольное покрытие могут набиваться дополнительные черепные бруски и обрешетка.
2. Осуществляется прокладка коммуникаций.
3. Монтируются дверные и оконные заполнения.
4. Выполняется декоративная отделка стен внутри и снаружи помещения.

Особенности фундаментов веранд

Насыпной

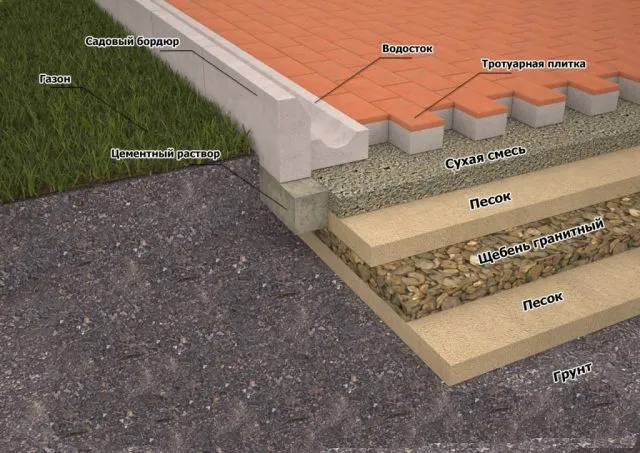

Наиболее простой в исполнении и дешёвый тип фундамента для пристраиваемой к дому веранды – подушка из насыпного материала. Однако она может обустраиваться лишь на сухих (не затапливаемых) участках, с минимальной подвижностью и подверженностью морозному пучению грунтов. Для её изготовления, после снятия плодородного слоя, образовавшийся котлован послойно заполняется щебнем и песком. Каждый из слоев обильно увлажняется и уплотняется трамбованием.

В такой насыпной материал также практикуется внесение вяжущего компонента – цемента. В этом случае рабочая смесь готовится из песка и цемента в соотношении 10:1. Цемент помогает придать основанию дополнительную прочность и уменьшить пылеобразование на его финишной отделке, которую часто изготавливают из тротуарной плитки.

Свайные

Эти разновидности фундаментов изготавливаются для открытых либо не слишком массивных конструкций закрытых веранд. Их основными монтажными характеристиками являются глубина закладки и расстояния между опорами.

На шаг опор оказывает влияние вес пристраиваемой веранды, дополнительная снежная нагрузка в зимний период (можно узнать из СП 20.13330.2011 «Нагрузки и воздействия»), а также структура грунтов. Однако обычно для открытых веранд лёгкого типа, например каркасных, расстояние между сваями принимают порядка 1,5м, а для более тяжелых – 1 м.

Величина погружения опор в грунт напрямую зависит от глубины его промерзания. Если она не превышает 1-1,2 м, то вполне подойдут свайные фундаменты из кирпича или монолитного бетона заглубляемые до 1,5 м. Если же значение промерзания выше, то целесообразней пристройка веранды к дому на винтовых сваях. Их монтаж, вкручиванием в грунт, осуществляется довольно просто на глубину 2 м и более.

Столбчатые

В расчете шага опор они напоминают свайные фундаменты. Также могут изготавливаться из блочных, кирпичных или бетонных элементов. Однако столбчатые основания относятся к разновидности мелкозаглубленных фундаментов или «плавающих». Глубина закладки столбов обычно устанавливается всего на 30-50 см ниже уровня плодородного слоя. Поэтому они обходятся значительно дешевле, а монтируются быстрее свай из таких же материалов.

Тем не менее, следует принимать во внимание риск того, что столбики не всегда гарантируют абсолютную устойчивость постройки. Поднимаясь и опускаясь под действием сил морозного пучения, они начнут разнонаправленно смещаться от своих первоначальных положений. Это приведет к тому, что каждой весной пристроенная к дому веранда будет нуждаться в определенном объеме ремонтно-восстановительных работ. Поэтому неглубокий столбчатый фундамент подойдет террасам, возводимым только на стабильных грунтах (сухих каменистых или песчаных) не склонных к морозным деформациям.

Монолитные ленточные

Обустраиваются для пристраиваемых веранд закрытого типа, для которых проектом предусматривается использование тяжелых стеновых конструкций и материалов (кирпича, натурального камня, блоков и т.п.). Монолитные ленточные фундаменты требуют значительных трудозатрат и материальных вложений. Под их установку копаются глубокие котлованы или траншеи (ниже уровня промерзания грунта на 30-40 см), монтируется опалубка, увязывается арматурный каркас, приготавливается большое количество бетонной смеси.

Важно! Для всех разновидностей фундаментов, возводимых с использованием любых цементных растворов, следует учитывать время, необходимое для набора их основной прочности. Оно связано с процессами гидратации цемента, составляющее 28 суток при температуре 200С.

Привязка фундамента веранды к основному зданию

Фундамент веранды может быть полностью обособленным или жёстко связанным с основанием дома. Первый вариант практикуется для лёгких открытых веранд, а также для всех типов сооружений на просадочных и сильнопучинистых грунтах. Если пристрой веранды к дому осуществляется на несвязанном фундаменте, то должны быть обеспечены деформационные разрывы в зонах примыканий всех остальных её конструктивных и отделочных элементов.

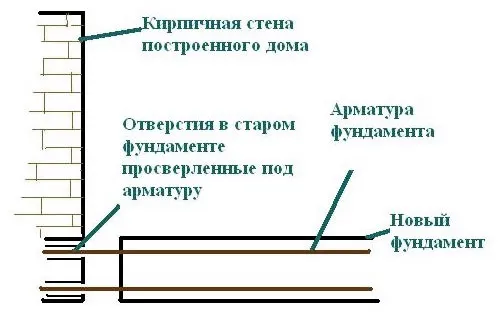

Жесткое соединение фундаментов, как правило, практикуется для ленточных оснований. Подобная стыковка может реализовываться двумя способами – замкнутыми либо незамкнутым контуром. Если выбирается технология замкнутого контура, то фундамент здания откапывается по ширине веранды до уровня подошвы (обычно это не менее 1,5 м). В нём разбуриваются шпуры под плотную посадку арматурных стержней Ø 14 мм. Глубина бурения должна доходить до 3/4 толщины фундаментной ленты дома.

Отверстия располагают на двух или трех уровнях в шахматном порядке. Количество соединяющих элементов зависит от веса пристройки, а также свойств грунта. Его изменяют в пределах – от 2-3 шт. до 7-8 шт. на1 м2.

Соединение незамкнутого контура (веранда дома имеет П-образный ленточный фундамент) осуществляется по аналогичной технологии. Однако, так как площадь пятна контакта оснований значительно меньше, то количество арматуры в местах их стыковки должно быть увеличено в 2-2,5 раза.

Жесткое соединение фундаментов веранды и дома лучше выполнять в два этапа. Изначально, после завершения формовки новой ленты, она должна оказаться на расстоянии 25-40 см от существующей. В этом технологическом зазоре сосредотачиваются закладные и анкерные арматурные стержни, выступающих из массивов обоих оснований. Перед завершающим этапом связки фундаментов желательно выждать не менее 1 года, пока завершатся интенсивные усадочные процессы. Далее, арматурные концы свариваются между собой, а технологический разрыв замоноличивается бетонным раствором.

Важно! Различные виды фундаментов взаимодействуют с грунтами по-разному. Поэтому, чтобы минимизировать нежелательные напряжения в строительных конструкциях, приводящих к их разрушениям, жестко соединяемые опоры здания и пристраиваемой к дому веранды должны быть однотипными.

Особенности возведения стен веранд и их соединений с основным зданием

Особые технологии соединения стен в процессе пристройки веранды к дому, зачастую, актуальны лишь для закрытых веранд. Ведь их целью является создание цельного сооружения, не только в вопросах неразрывности теплового контура, но и в отношении единства его внешней эстетической композиции. При этом способы стыковки стеновых конструкций должны учитывать то, что как бы ни хотелось получить механическую монолитность их сопряжений, добиться этого на практике практически невозможно.

Пристройка стен тяжелых веранд

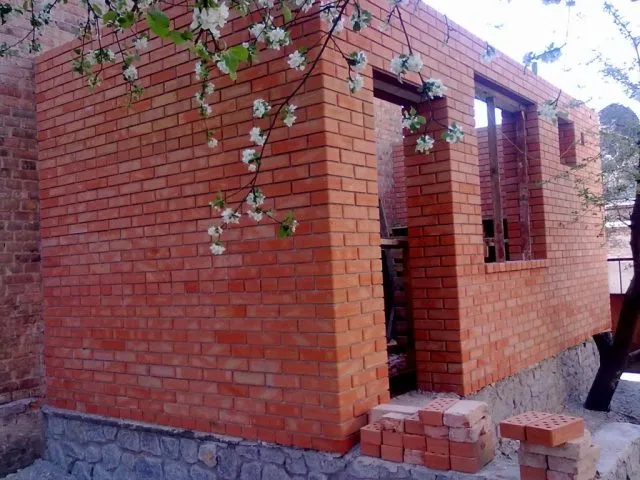

Технология соединения пристройки и основного здания зависит от того, какая строительная продукция применялась для их возведения. Так, если для стен веранды выбираются штучные материалы (кирпич, любые типы блоков), то их разновидность должна соответствовать материалам стеновой кладки дома. В этом случае хорошо работает скользящее сопряжение способом «шип-паз». Его получают следующим образом:

• в месте пристыковки пристройки на всю высоту её стены в стене дома выбирается вертикальный паз (штраба) на глубину 0,5 кирпича;
• выполняя кладку стены веранды, из неё в каждом ряду выпускают кирпичи, вставляемые на сухую (без раствора) в штрабу;
• после завершения процесса основной усадки зазоры в соединениях заполняются эластичными герметиками, затем, прикрываются с внутренней и внешней стороны накладными отделочными элементами. Заполнение щелей в скользящих узлах монтажной пеной допускается только в том случае, если ожидается незначительное движение конструкций. Например, если строительство ведется на каменистых грунтах, при этом фундаменты сооружений имеют жесткую сцепку.

Важно! Сопряжение «шип-паз» не препятствует даже самым интенсивным усадочным процессам, позволяя обеим конструкциям свободно смещаться по вертикали относительно друг друга. Подобная подвижность исключает возникновение разрушительных деформационных напряжений.

Пристройка стен легких веранд

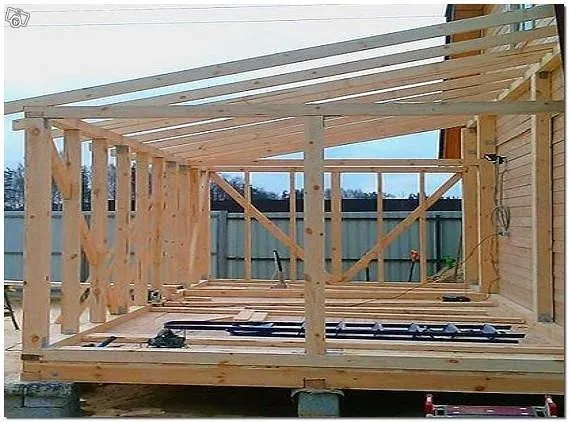

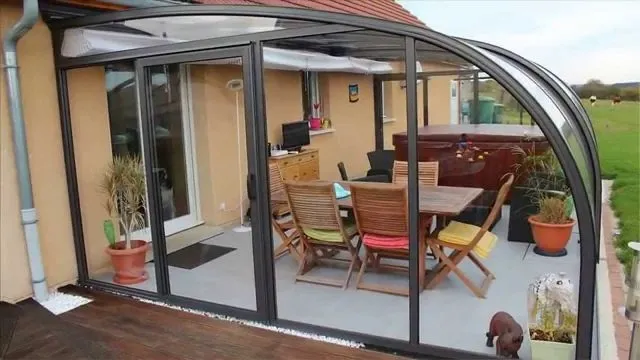

Пристроить веранду к дому можно и с использованием легких конструкционных элементов, например, типа пластиковых или алюминиевых стеклопакетов. Под ними, в качестве несущего основания, для многих проектов террас будет достаточно опорных столбов без жесткого соединения с фундаментом дома.

В этом случае легкие ограждающие конструкции крепятся только к несущему каркасу веранды. Если же их закрепить на стене дома, то результатом неравномерной усадки пристройки может стать перекос рам заполнений проемов и разрушение их стеклопакетов.

Однако, учитывая, что вес такой веранды значительно меньше, чем у построенной из кирпича, деформации грунта могут оказаться не столь существенными. Поэтому в ряде случаев грамотно обустроенный ленточный фундамент, жестко соединенный с фундаментом дома, позволит избежать неравномерных просадок. Такие конструктивные решения позволяют осуществлять крепление ограждений из легких рам к стене основного сооружения с использованием анкерных элементов или закладных деталей.

Особенности стропильной системы веранды и кровельных примыканий

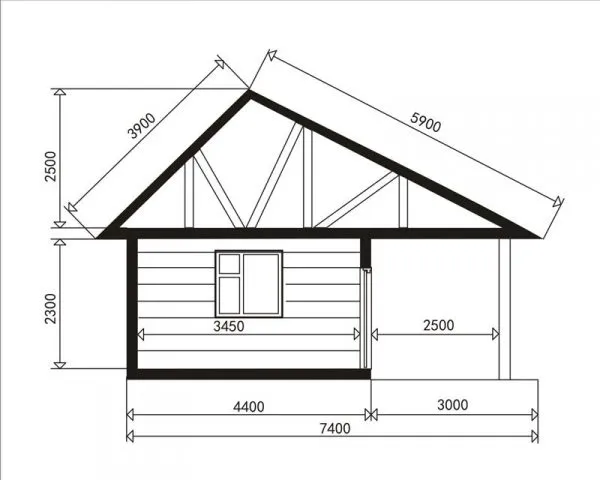

Крыша пристройки к дому, как правило, покрывается тем же кровельным материалом, что и сам дом. Примыкание кровельной конструкции веранды к стене дома может быть выполнено несколькими способами. Одним из наиболее надежных вариантов считается тот, при котором, кровли террасы и дома являются, как бы одним целым, продолжая одна другую. Такая компоновка позволяет полностью исключить проникновение осадков в подкровельное пространство.

Подобную монтажную схему можно реализовать следующим образом:

• к стойкам либо несущей стене веранды крепится верхняя обвязка, опоясывающая её по периметру;
• к обвязке или верхнему опорному брусу прибиваются потолочные балки. В дальнейшем к ним будет крепиться материал обшивки потолка – вагонка, гипсокартонные панели и т.п;
• стропила дома укорачиваются по стене сопряжения с террасой;

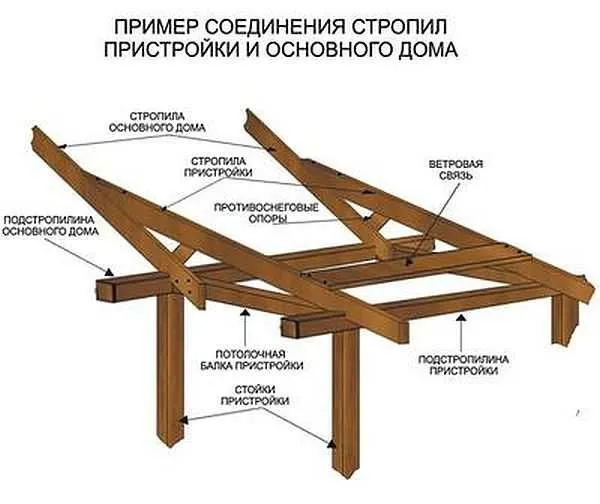

• стропила веранды обрезаются под углом так, чтобы плотно примыкать к стропилам дома (см. рисунок ниже);
• оба элемента соединяются при помощи перфорированных металлических накладок;
• если угол между стропильными конструкциями дома и веранды слишком большой, то для увеличения пространственной жесткости между ними можно установить распорки (противоснеговые опоры). Зимой они помогут удержанию снеговой и ветровой нагрузок.

Важно! При значительной разнице в высотах кровель пристраиваемой веранды и дома (дом намного выше) стропильные соединения можно существенно упростить. Для этого достаточно просто продлить стропила основного строения, сделав их длиннее на величину перекрытия террасы и необходимого кровельного свеса.

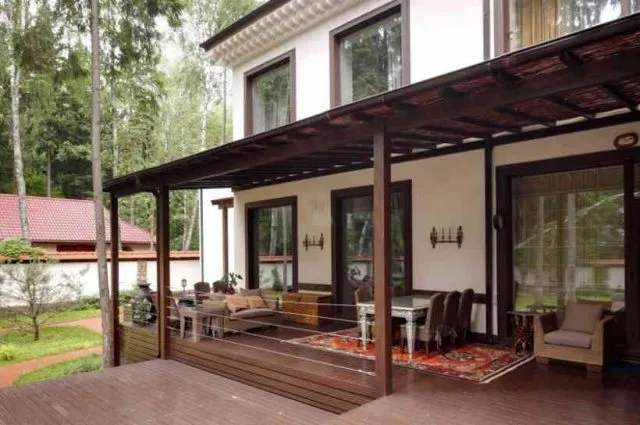

Вторым, несколько менее надежным, но более простым, поэтому распространенным способом примыкания кровли пристройки к дому является стыковка стропильной системы веранды со стены основного сооружения. Стропильные ноги пристраиваемого помещения крепятся к верхнему обвязочному брусу. В стене дома выбирается штраба, в которую устанавливается пристенный профиль – он будет прикрывать место примыкания кровельного покрытия веранды к стене. В качестве покрытия рекомендуется выбирать настилы из металлочерепицы или профлиста – они обладают значительной жесткостью и достаточно быстро монтируются.

Как согласовать летнюю веранду?

Для согласования летней веранды необходимо выполнить следующие шаги:

1. Собрать необходимые документы: план дома с указанием места расположения веранды, проектная документация, согласование соседей, заключение экспертизы и др.

2. Обратиться в местное управление архитектуры и градостроительства для получения консультации и ознакомления с требованиями к проектированию и согласованию летней веранды.

3. Подготовить проектную документацию и смету на строительство летней веранды. Проект должен удовлетворять всем требованиям местных нормативных актов и технических условий.

4. Подать заявление на согласование летней веранды в управление архитектуры и градостроительства.

5. Дождаться ответа на заявление и получить необходимые документы на разрешение на строительство.

6. Пройти процедуру государственной экспертизы проектной документации на летнюю веранду.

7. Начать строительство после получения разрешения на строительство и прохождения государственной экспертизы.

Кроме того, необходимо учитывать местные нормы и правила, которые могут отличаться в разных регионах. Чтобы избежать неприятных ситуаций, лучше обратиться за помощью к специалистам, которые помогут правильно и своевременно согласовать летнюю веранду.
