Программа отрисовки раскладки петель тёплого пола ?
Правила форума
Форумы предоставляют возможность для дискуссий и вопросов, связанных с системами отопления и горячего водоснабжения, напольными и настенными газовыми котлами, универсальными и твердотопливными котлами, электрокотлами, системами автоматики для котлов, бойлерами косвенного нагрева и другим оборудованием, используемым в котельных и системах отопления. Если вас интересует «улитка v2 ключ», то на данных форумах вы сможете обсудить и получить информацию о данном ключе.
ARGUS
- Любитель
- Сообщения: 397
- Зарегистрирован: 15 дек 2012, 10:43
- Репутация:
- Откуда: Московская обл. (юг)
Re: Re:
ARGUS писал(а):это я туплю, или никто не видит, что программа не правильно петли кладет?
Прошу пардону, но программа пока не умеет автоматически раскладывать петли (это пока только в планах). Картинка — результат работы оператора. Причем, проект реальный и уже осуществленный.
ЗЫ: А в чем неправильность укладки петель, если не секрет?[/quote]

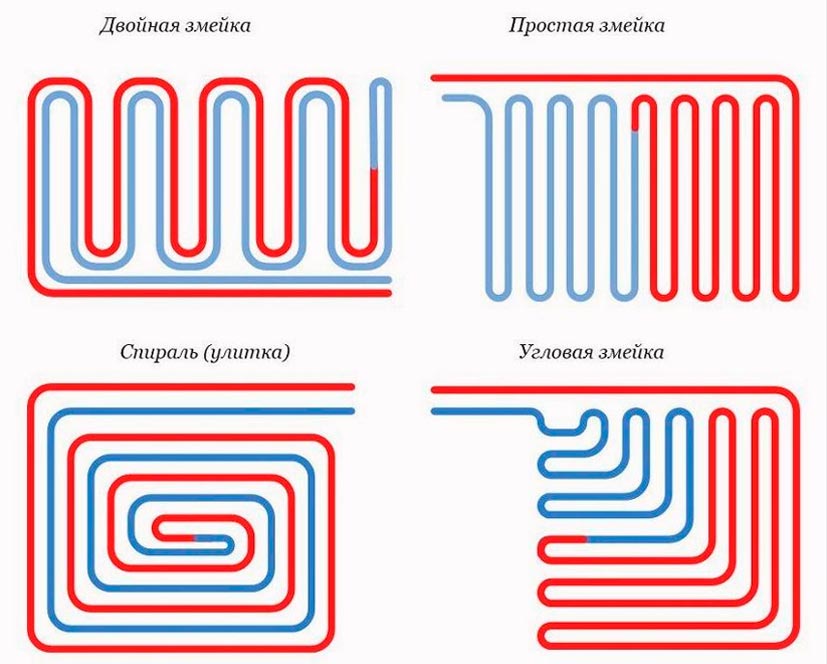

подача должна идти рядом с обраткой. иначе пол будет прогреваться неравномерно.
на примере по ссылке три участка где вы отходите от этого правила.
Во всем виноваты проектировщики
зной
- Претендент
- Сообщения: 14
- Зарегистрирован: 07 июл 2013, 09:31
- Репутация:
Re: Re:
Сообщение зной » 11 июл 2013, 21:12
ARGUS писал(а): подача должна идти рядом с обраткой. иначе пол будет прогреваться неравномерно.
на примере по ссылке три участка где вы отходите от этого правила.
большое спасибо за ценную информацию! я обязательно учту это когда (и если) буду разрабатывать алгоритм автоматического заполнения контуром. однако, повторюсь, что данный проект делал человек вручную. почему он так сделал — я не знаю, честно говоря.
ARGUS
- Любитель
- Сообщения: 397
- Зарегистрирован: 15 дек 2012, 10:43
- Репутация:
- Откуда: Московская обл. (юг)
Re: Re:
Сообщение ARGUS » 12 июл 2013, 04:59
зной писал(а):
ARGUS писал(а): подача должна идти рядом с обраткой. иначе пол будет прогреваться неравномерно.
на примере по ссылке три участка где вы отходите от этого правила.большое спасибо за ценную информацию! я обязательно учту это когда (и если) буду разрабатывать алгоритм автоматического заполнения контуром. однако, повторюсь, что данный проект делал человек вручную. почему он так сделал — я не знаю, честно говоря.
абалдеть! четвертый участок не заметил! самый большой! где будет больше всего заметен перепад температуры в арзных участках комнаты. зеленый контур
Во всем виноваты проектировщики
oleg.dmitrievic
- Гуру
- Сообщения: 9139
- Зарегистрирован: 26 фев 2012, 22:45
- Репутация:
- Откуда: Чехов МО
- Контактная информация:
Сообщение oleg.dmitrievic » 12 июл 2013, 08:41
А ведь это и не всегда будет видать, в зависимости от шага, типа покрытия и типа стяжки
но в целом да не правильно.
Огорчение от некачественной продукции длится значительно дольше, чем короткая радость от низкой цены. ch-tehnik.ru
Мы в ютубе 🙂 https://www.youtube.com/channel/UCOfD_JmiXFGZAhN7eHqNpNg
ARGUS
- Любитель
- Сообщения: 397
- Зарегистрирован: 15 дек 2012, 10:43
- Репутация:
- Откуда: Московская обл. (юг)
Re:
Сообщение ARGUS » 12 июл 2013, 16:33
oleg.dmitrievic писал(а):А ведь это и не всегда будет видать, в зависимости от шага, типа покрытия и типа стяжки
но в целом да не правильно.
согласен, что на небольшой площади не будет большого контраста, но допустим как в примере зеленый контур — там явно пол комнаты будет горячее )
Во всем виноваты проектировщики
oleg.dmitrievic
- Гуру
- Сообщения: 9139
- Зарегистрирован: 26 фев 2012, 22:45
- Репутация:
- Откуда: Чехов МО
- Контактная информация:
Сообщение oleg.dmitrievic » 12 июл 2013, 23:00
а если там будет паркет? заметишь?
Огорчение от некачественной продукции длится значительно дольше, чем короткая радость от низкой цены. ch-tehnik.ru
Мы в ютубе 🙂 https://www.youtube.com/channel/UCOfD_JmiXFGZAhN7eHqNpNg
cineman
- Гуру
- Сообщения: 3329
- Зарегистрирован: 03 фев 2013, 02:45
- Репутация:
- Откуда: Москва
Сообщение cineman » 13 июл 2013, 01:34
Машинка должна понимать и границы укладки. Так если труба проложена не дальше 10 см за кухонным цоколем, то нога ощущает это как менее тёплую полосу вдоль цоколя. Даже если под самим цоколем труба лежит, это 48 — 49 см от стены, то уже возникает полоса с ощутимо сниженной температурой. Потому не стоит вестись на уговоры, что под холодильником не должно быть труб.
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 15 июл 2013, 12:16
Давным давно я, конечно, пробовал и прогу и проекты мне рисовали, но на сегодняшний день реально не использую ничего из этого. На большие площади, например, на поле футбольное, проект, наверное, нужен, а коттеджи я как-то без него укладываю. согласовываю с Заказчиком шаг укладки и где он пол хочет, а дальше по месту мотаю. Мне интересно мнение тех, кто постоянно полы мотает: проги и проекты используете?
Мужик сказал — мужик сделал!
ivanich
- Гуру
- Сообщения: 2222
- Зарегистрирован: 21 апр 2010, 14:29
- Репутация:
- Откуда: Сверл. область.
Сообщение ivanich » 15 июл 2013, 14:34
Нарисовали ,согласовал,сделал.
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 15 июл 2013, 16:56
ivanich писал(а):Нарисовали ,согласовал,сделал.
Нарисовали или сделали проект?
cineman писал(а):Потому не стоит вестись на уговоры, что под холодильником не должно быть труб.
А теплоотдачу пола под холодильником как рассчитываете?
Мужик сказал — мужик сделал!
ivanich
- Гуру
- Сообщения: 2222
- Зарегистрирован: 21 апр 2010, 14:29
- Репутация:
- Откуда: Сверл. область.
Сообщение ivanich » 15 июл 2013, 17:01
Сделали (нарисовали) проект ,согласовал,сделал.Наглядно,где не согласны убедил,не согласны:ищите тех кто сделает как вы хотите,а мы делаем как надо т.е. по чертежу,чтоб не было пи..,а если есть пи..,вот Вам чертёж.
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 15 июл 2013, 19:35
а за проект отдельно деньги берете? какой состав проекта и что делаете, если что-то на месте не соответствует проекту?
Мужик сказал — мужик сделал!
ARGUS
- Любитель
- Сообщения: 397
- Зарегистрирован: 15 дек 2012, 10:43
- Репутация:
- Откуда: Московская обл. (юг)
Re:
Сообщение ARGUS » 15 июл 2013, 21:03
igor1307 писал(а):Давным давно я, конечно, пробовал и прогу и проекты мне рисовали, но на сегодняшний день реально не использую ничего из этого. На большие площади, например, на поле футбольное, проект, наверное, нужен, а коттеджи я как-то без него укладываю. согласовываю с Заказчиком шаг укладки и где он пол хочет, а дальше по месту мотаю. Мне интересно мнение тех, кто постоянно полы мотает: проги и проекты используете?
тоже не используем сейчас проги. раньше вроде овентроповскую пользовали. проект заказчики далеко не всегда заказывают. когда заказывают, за проект деньги берем отдельно
Во всем виноваты проектировщики
cineman
- Гуру
- Сообщения: 3329
- Зарегистрирован: 03 фев 2013, 02:45
- Репутация:
- Откуда: Москва
Сообщение cineman » 15 июл 2013, 21:05
igor1307 писал(а):А теплоотдачу пола под холодильником как рассчитываете?
Беру в Яндекс-маркете потребление холодильника за год, делю на 8760 часов и получаю мощность, выделяемую холодильником.
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 15 июл 2013, 21:31
cineman писал(а):Беру в Яндекс-маркете потребление холодильника за год, делю на 8760 часов и получаю мощность, выделяемую холодильником.
Ответ совсем не в Вашем стиле, там все таки цикл Карно……
А зачем там пол?
ARGUS писал(а):тоже не используем сейчас проги. раньше вроде овентроповскую пользовали
Реально я не знаю таких, кто проги юзает. Если первый раз делаешь, то правильнее по книжке. А когда научился, то она [*ЦЕНЗУРА*] не нужна, по-моему. Тем более в улитке, например, чуть ошибся с размерами, или строители по факту начудили и совсем другая петля, надо все время все по факту проверять, дома у нас сами знаете кто строит и с какой точностью
Мужик сказал — мужик сделал!
ivanich
- Гуру
- Сообщения: 2222
- Зарегистрирован: 21 апр 2010, 14:29
- Репутация:
- Откуда: Сверл. область.
Сообщение ivanich » 15 июл 2013, 21:35
igor1307 писал(а):А зачем там пол?
Когда там должна быть чёрная дыра
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 15 июл 2013, 21:51
ivanich писал(а):Когда там должна быть чёрная дыра
упустил слово теплый, извиняйте
Мужик сказал — мужик сделал!
cineman
- Гуру
- Сообщения: 3329
- Зарегистрирован: 03 фев 2013, 02:45
- Репутация:
- Откуда: Москва
Сообщение cineman » 15 июл 2013, 21:57
igor1307 писал(а):А зачем там пол?
Чтобы пол перед холодильником не был холодным. Повторюсь, что для этого нужно трубку уложить на 5 — 10 см дальше передней границы холодильника или кухонной тумбы. Если проложить трубу по границе, пол будет казаться менее тёплым. Писал я это как пример премудрости, которой в программе может не быть.
ivanich
- Гуру
- Сообщения: 2222
- Зарегистрирован: 21 апр 2010, 14:29
- Репутация:
- Откуда: Сверл. область.
Сообщение ivanich » 15 июл 2013, 22:16
У меня под холодильником есть труба теплого пола и она никак не влияет на работу холодильника,а завтра я могу его переставить в другое место без ущерба комфорту.Вывод:делайте ТП полностью,не старайтесь сэкономить 10-15 метров трубы,а то ведь ,а у нас там мебель бу стоять.
igor1307
- Любитель
- Сообщения: 481
- Зарегистрирован: 12 фев 2012, 20:41
- Репутация:
- Откуда: СПб
- Контактная информация:
Сообщение igor1307 » 16 июл 2013, 17:34
ivanich писал(а):не старайтесь сэкономить 10-15 метров трубы,а то ведь ,а у нас там мебель бу стоять.
А мебель над теплым полом не портится?
Мужик сказал — мужик сделал!
