Расчет и размеры ступеней для деревянного крыльца в частном доме — изготовление чертежа лестницы из дерева и металла

Пристроенное или встроенное крыльцо обеспечивает удобный вход. Отсутствие этого элемента придаёт незавершённый вид как административным зданиям, так и жилым коттеджам. Крыльцо, в свою очередь, является ключевым архитектурным компонентом, который поддерживает или даже определяет облик фасада.

Для лучшего выбора важно знать, какие бывают конструкции и размеры ступеней лестницы в частном доме.

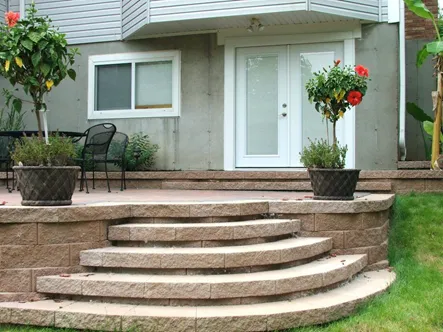

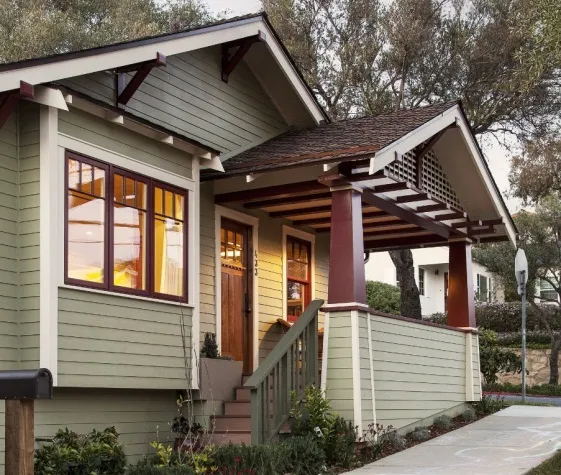

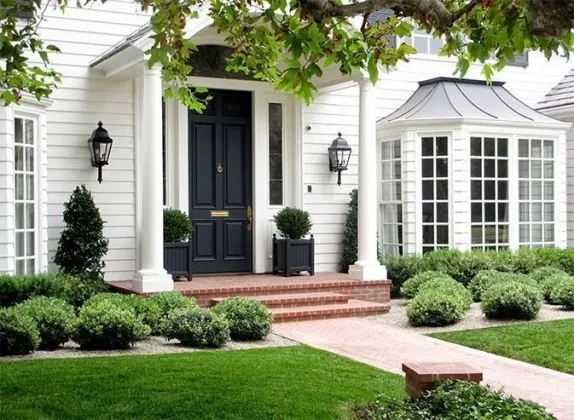

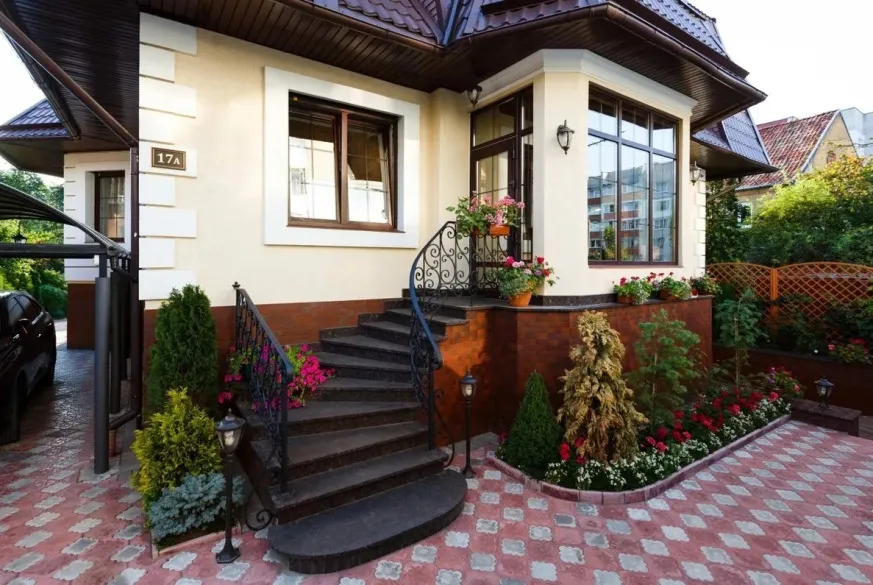

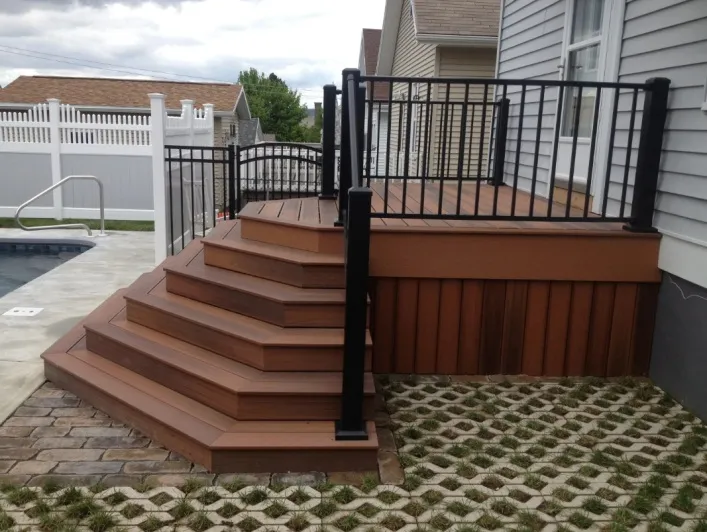

Дизайн парадного крыльца частного дома радует взгляд

Вернуться к оглавлению

Содержание материала

• Определение размеров
  • 1.1 Что важно при расчёте
    • Высота подступенка
    • Формулы удобства: глубина и пропорции проступи
• Подбираем конструктивный вариант
  • 2.1 Что учитывать при выборе проекта
    • Чертежи крыльца
• Как избежать ошибок проектирования
  • 3.1 Что такое чистый размер
  • 3.2 Нюансы расчёта облицовки
• Видео: расчет количества ступеней на крыльце
• Заключение

Определение размеров

Возможные размеры лестниц определяет ГОСТ, однако материал крыльца на выбор его параметров существенно не влияет.

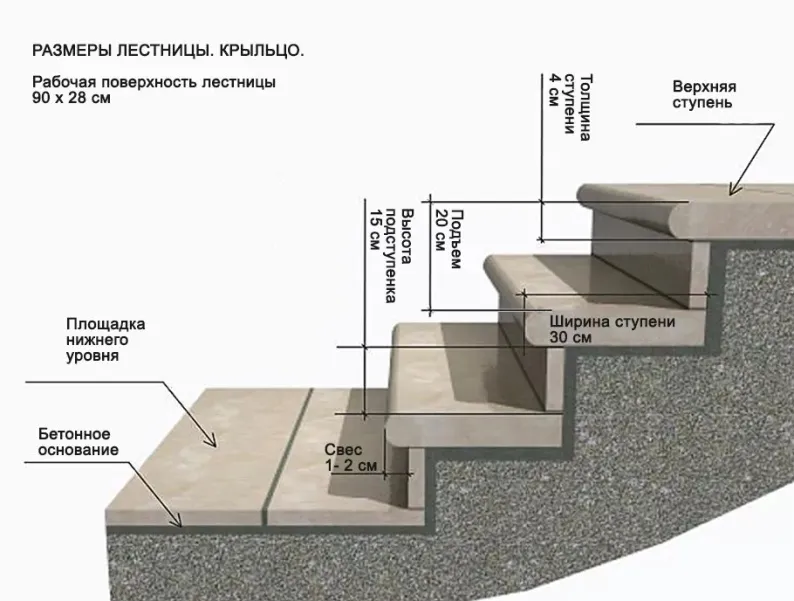

Основные элементы и наиболее комфортные параметры лестниц

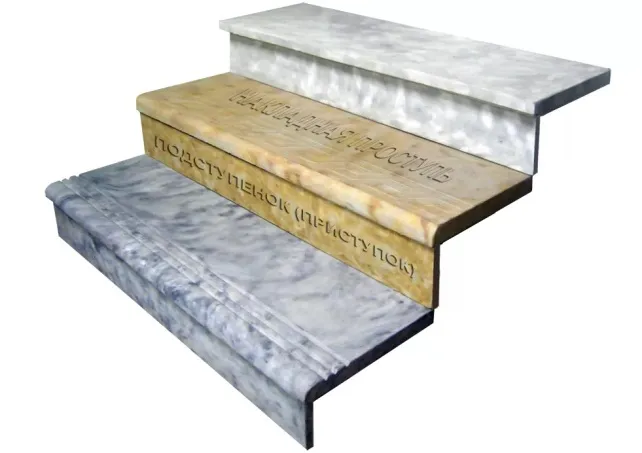

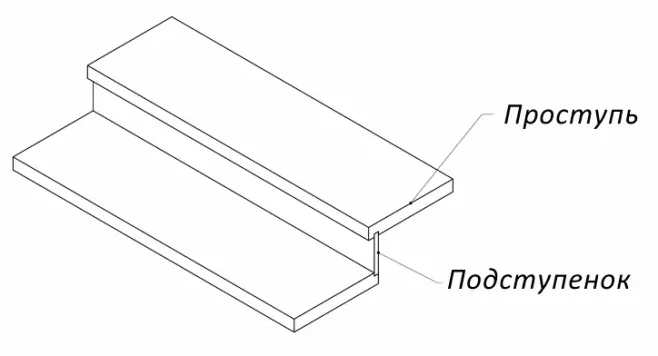

Ступень состоит из двух элементов: горизонтального (проступи) и вертикального (подступенка). Первый – поверхность, на которую ступает нога, второй определяет высоту ступени.

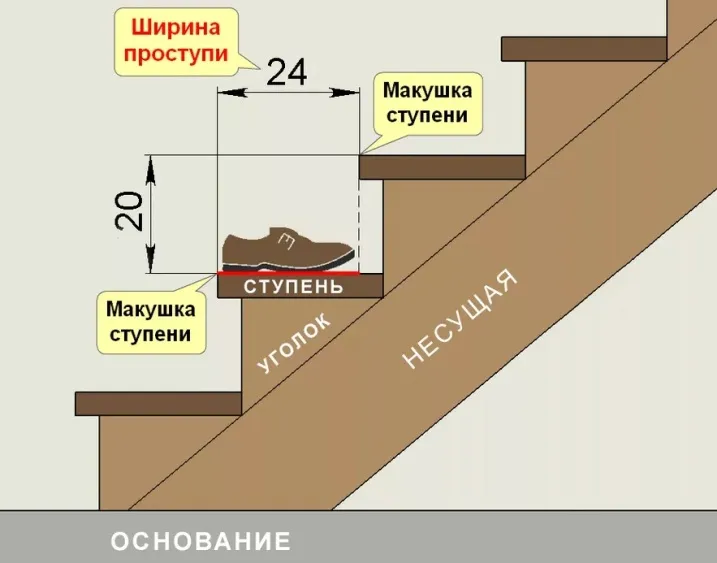

Структура ступени

Иногда ступень может быть открытой, фактически без подступенка, что встречается при строительстве уличных лестниц.

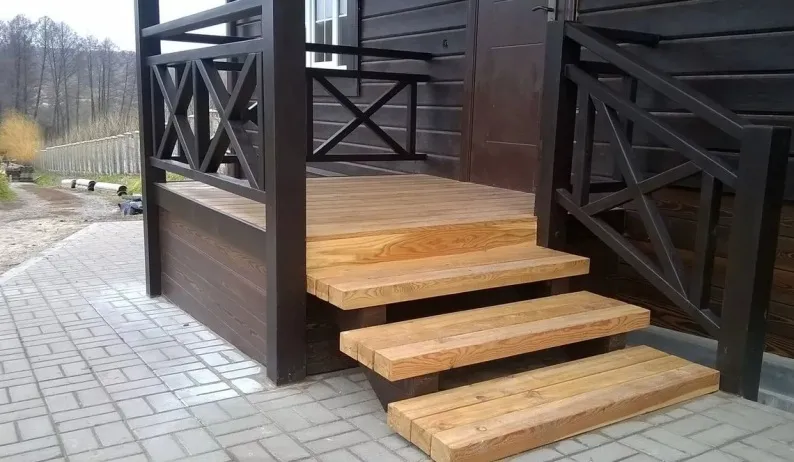

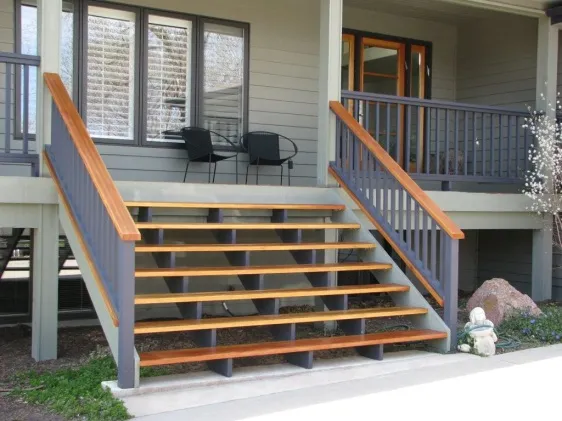

Ступени без подступенков на входной лестнице

Что важно при расчёте

Существующие стандарты не предписывают использовать один размер ступени, они лишь рекомендуют комфортный для человека диапазон.

Остальное можно высчитать, учитывая материал (конструктивный и отделочный), градус наклона марша, зависящий от уровня порога двери.

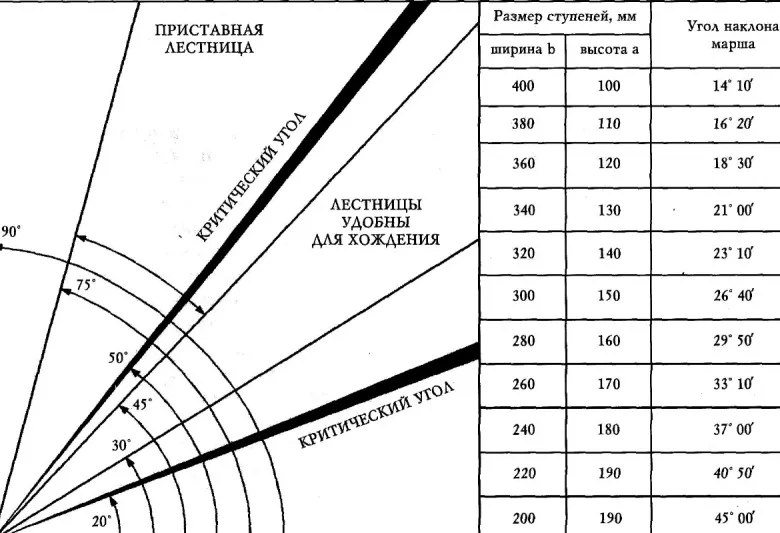

Удобные лестницы должны иметь определённый диапазон наклона

Высота подступенка

Каковы бы ни были условия строительства, площадку крыльца надо выводить чуть выше обреза цоколя. В пределах этого расстояния рассчитывается количество ступеней, их высота.

Комфортный диапазон высоты подступенка между 13 и 20 см.

Конкретный вариант определяют в зависимости от роста человека. Но даже когда в семье есть высокие люди, ориентироваться только на них не всегда разумно.

Ходить по высоким ступенькам будет неудобно детям и людям старшей возрастной категории. Передвигаться через две ступеньки тоже неудобно.

Чтобы лестница была удобной, высота ступеней должна быть одинаковой

Расчет следует делать, чтобы их количество было нечётным – человек должен закончить движение по лесенке с той же ноги, с которой начал.

Формулы удобства: глубина и пропорции проступи

Ширина ступени – глубина проступи.

Определяющий фактор – средняя длина стопы человека. Это от 25 до 32 см.

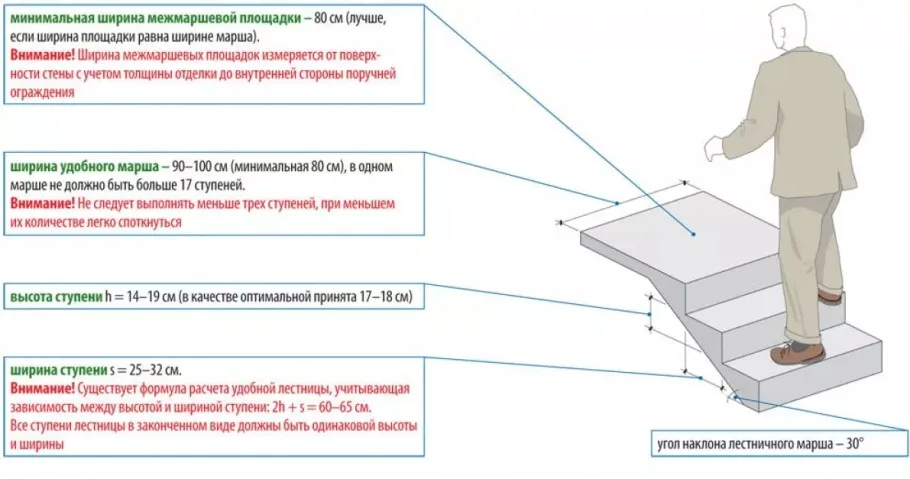

Нормы структурирования лестничного марша в соответствии с шагом взрослого человека

Оптимальная формула удобной лестницы – итог в 60-65 см, полученный при сложении ширины ступени и удвоенной высоты, с углом наклона не более 30 градусов.

Для удобства ходьбы у лестницы должно быть минимум три ступени, а ширина марша должна позволить разминуться двум людям (90-100 см).

Есть другие формулы, выведенные опытным путём.

Например, если из ширины проступи вычесть её высоту, должно получиться 12 см, а если эти два параметра суммировать, итог должен быть 44-47 см.

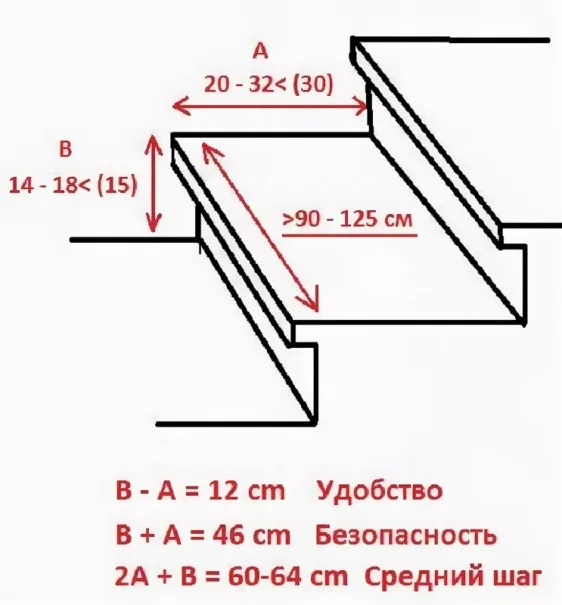

Формулы расчёта

Варианты вроде бы разные, но при правильном расчете, размеры ступени будут укладываться во все три формулы.

Высота и ширина ступени крыльца

Менять по своему усмотрению высоту площадки крыльца относительно поверхности земли проблематично, а вот нивелировать уклон входной лестницы, меняя её длину, вполне возможно. Главное, чтобы на придомовом участке для этого было место.

Вернуться к оглавлению

Подбираем конструктивный вариант

Перед проектированием нужно определить, какой внешний вид должна иметь конструкция, из какого материала она будет. Основные варианты:

Тип крыльца	Особенности
Встроенное	Объединён с домом общим фундаментом и возводится одновременно с ним.
Пристенное	Возводится по отдельному проекту. Собирается из заранее изготовленных элементов. Площадка вытянута вдоль стены.
Классическое	Может быть встроенным или пристроенным, включает в себя элементы классической архитектуры: двухскатную крышу с сандриком на колоннах.

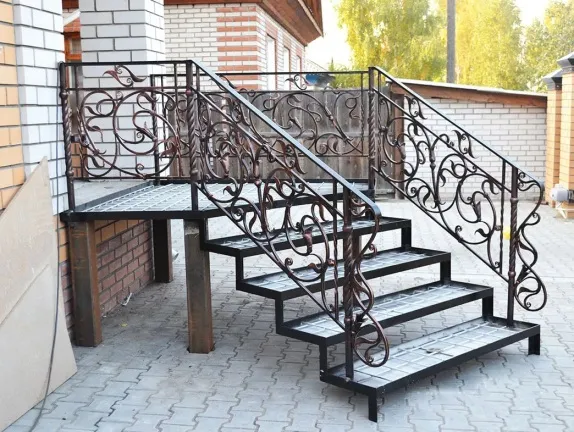

Консольная (приставная)лестница (крыльцо из металла)	Обычно это крылечко каркасного типа, собранное отдельно как бы приставленное к входу. Основной материал – металл или дерево, но может быть сборный железобетон. К дому такое крыльцо примыкает только торцом площадки, отсюда термин «консольное».
Европейское	Можно считать вариантом пристенного. Основное его отличие –массивные столбы, ограждения с элементами резьбы, крыша с декорированным фронтоном. Дверь в дом устанавливают с элементами остекления.

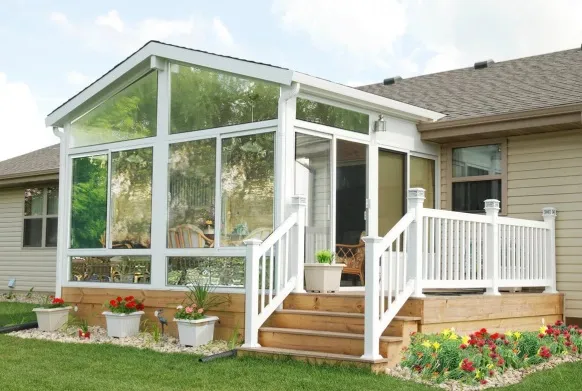

Веранда	Может иметь любую конструкцию, кроме приставной. Отличается остекляемыми ограждениями.
Терраса	Просторная площадка, позволяющая обустроить не просто вход в дом, но и зону отдыха. Может быть встроенной или пристроенной, под крышей или без неё.
Простое	В нем всего несколько ступенек, нет ни крыши или козырька, ни перил.

Что учитывать при выборе проекта

Выбирать проект можно любой в зависимости от архитектуры дома. Что касаемо размеров ступеней крыльца и прочих геометрических параметров, то нужно учесть такие факторы:

1. Габариты здания, пропорции фасада, к которому примыкает крыльцо.
2. Тип фундамента, материал стен.
3. Безопасность передвижения.
4. Соответствие параметров лестницы физическим данным обитателей дома. Возможно, нужно предусмотреть ступени и пандус.

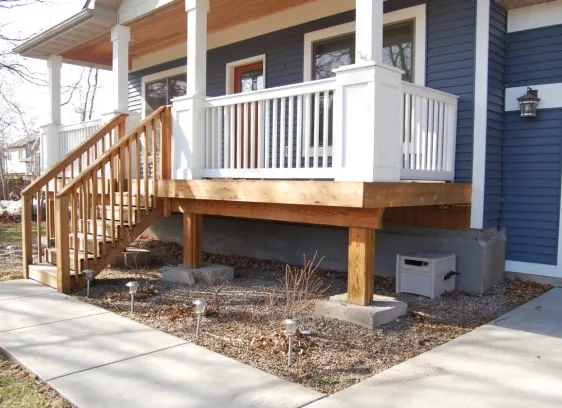

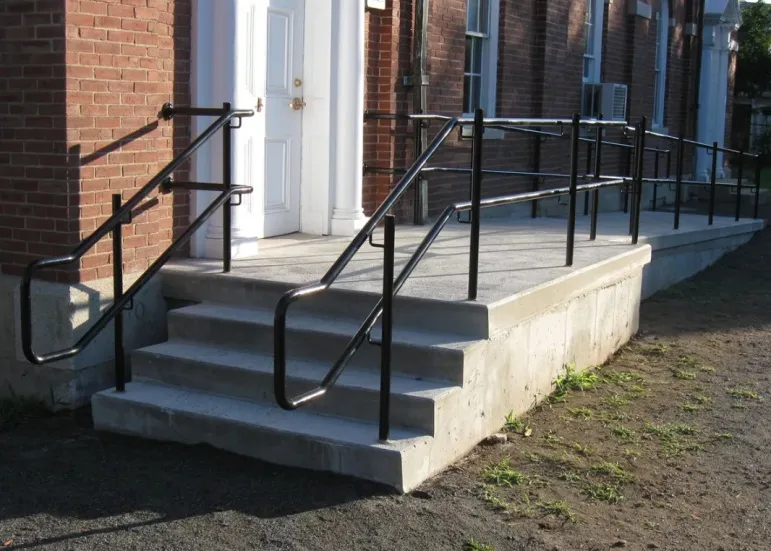

Крыльцо со ступенями и пандусом

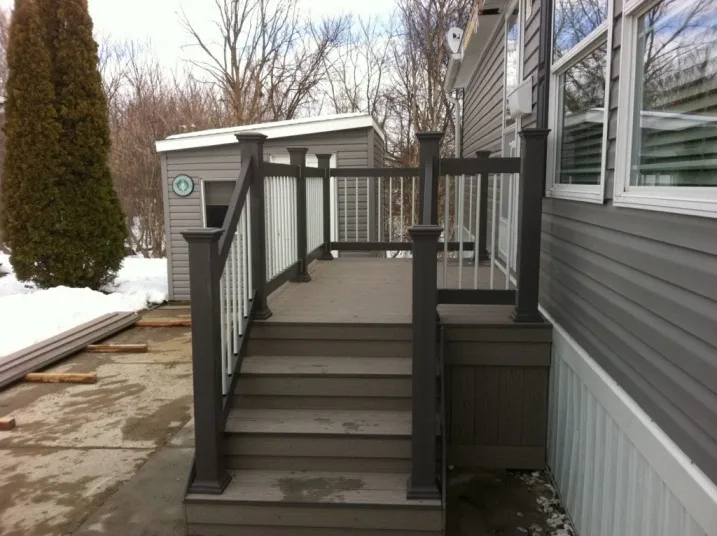

Г-образное крыльцо

Трапециевидное крыльцо

Крыльцо может быть любой геометрически правильной формы:

• четырёхугольника;
• круга;
• трапеции;
• Г-образным;
• П-образным.

Сначала надо определить его внешний вид схематично, после чего сделать чертеж.

В нём должны быть такие элементы и сборочные узлы:

• площадка;
• фундамент;
• марш;
• козырёк;
• ограждение;
• детали, которые не участвуют в сборке;
• материалы, метизы для крепления конструкции.

Чертежи крыльца

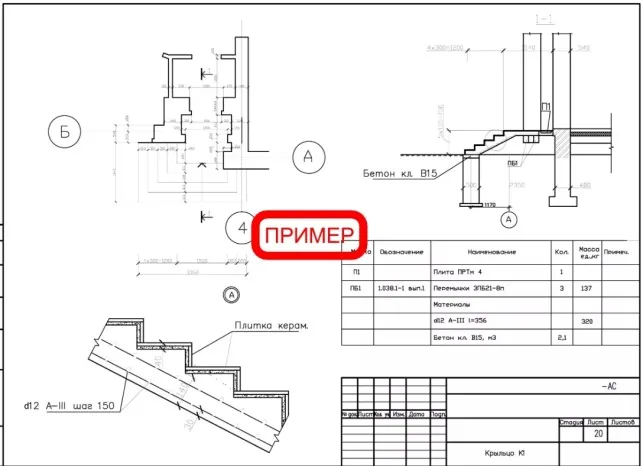

Если крыльцо встроенное, в комплекте документации обязательно будет чертёж крыльца. Представлен общий вид, план, разрез конструкции, как на фото.

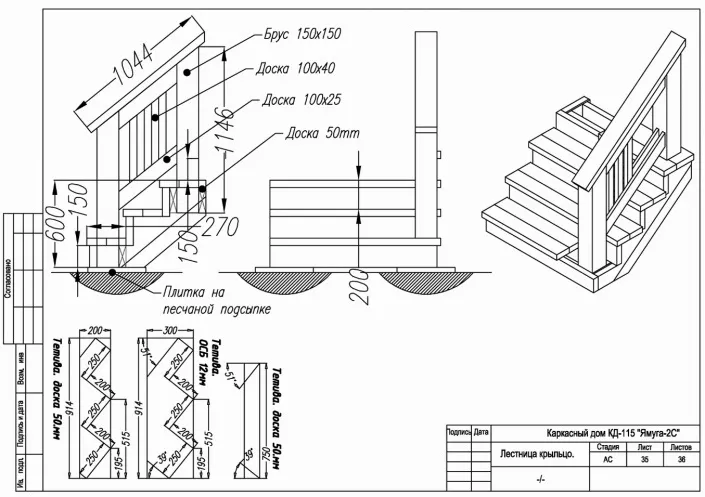

Крыльцо каркасного дома на чертеже

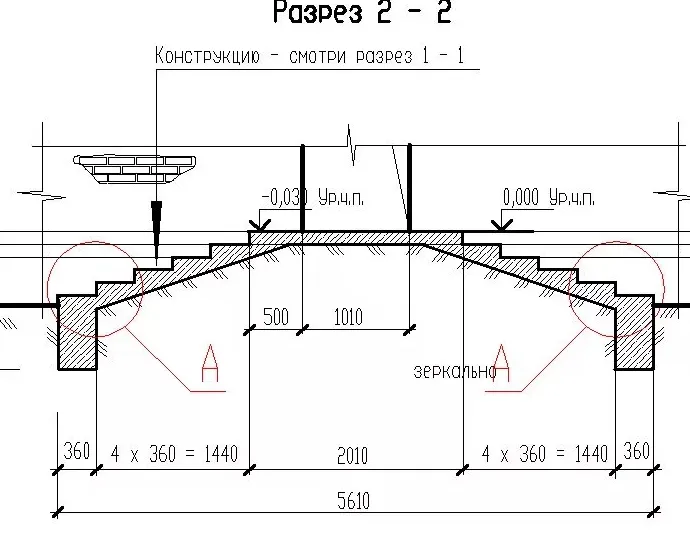

Разрез бетонного крыльца

Узел примыкания наружной лестницы

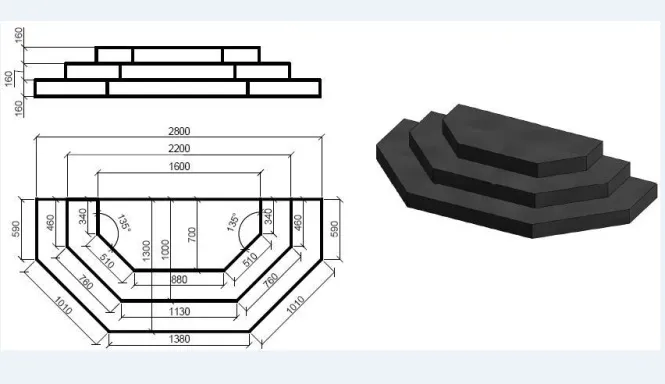

Пропорции многогранного бетонного крылечка

На детальном чертеже указывают размеры всех элементов, марки материалов по прочности, их массу, благодаря которым легко подсчитать объем материала.

Имея на руках такой чертёж, собрать элементы несложно.

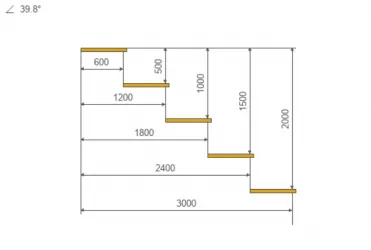

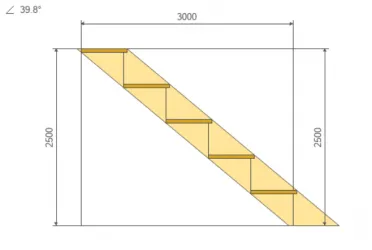

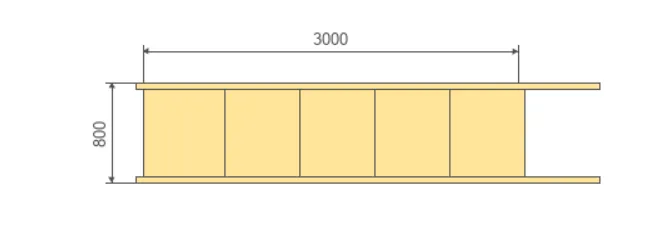

На 5 ступеней

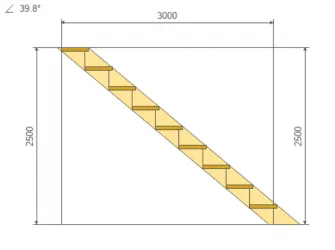

Чертеж ступеней

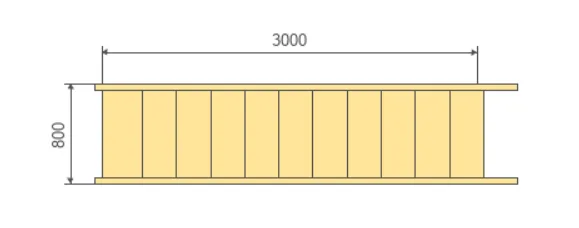

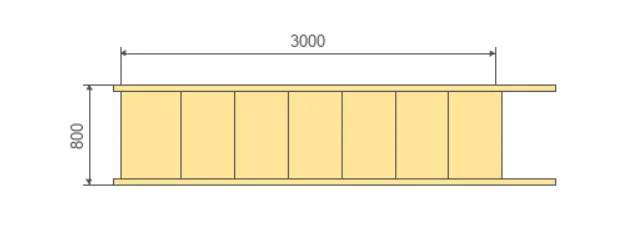

Вид сверху

Схема ступеней

Вид спереди

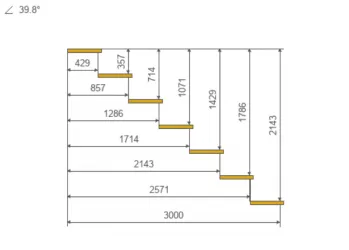

Вид сбоку

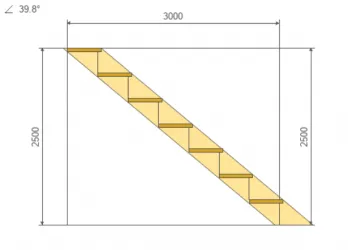

На 7 ступеней

Чертеж ступеней

Вид сверху

Схема ступеней

Вид спереди

Вид сбоку

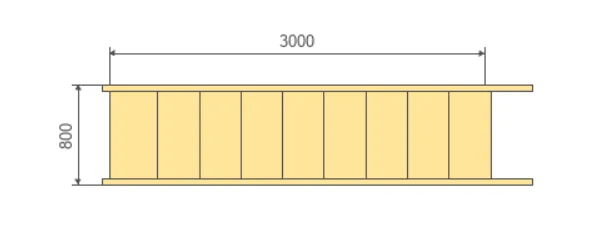

На 9 ступеней

Вид сбоку

Вид спереди

Схема ступеней

Вид сверху

Чертеж ступеней

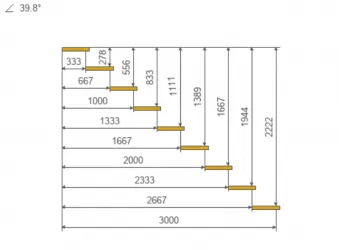

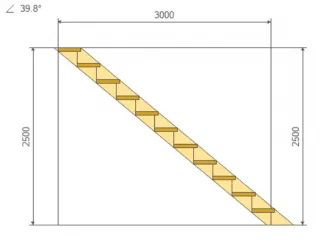

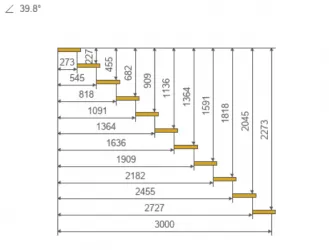

На 11 ступеней

Вид сбоку

Вид спереди

Схема ступеней

Вид сверху

Чертеж ступеней

Вернуться к оглавлению

Как избежать ошибок проектирования

Определяя при проектировании лестницы ширину и угол наклона марша, необходимо учитывать, какой материал будет использован.

Это особенно актуально для лестниц на металлическом каркасе, на которых обычно устанавливают накладные каменные ступени, бетонных, облицовываемых клинкерной плиткой или другим материалом.

Расчёты, не учитывающие его толщины, формата, приводят к перерасходу облицовки, удорожанию сооружения.

Облицовка имеет свою толщину, которую надо учесть в общем размере ступени

Что такое чистый размер

Финишное оформление крыльца делают после сборки, а если это бетон, то после набора прочности.

Остаётся его облицевать, но если толщина материала не учтена, появятся проблемы.

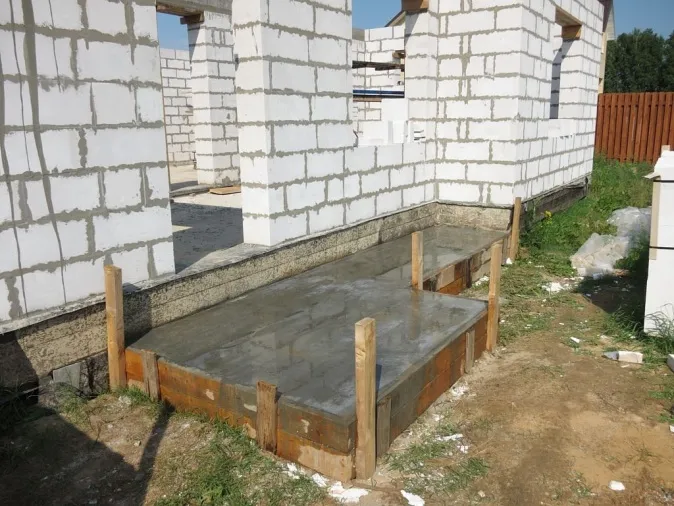

У крыльца должен быть запас высоты

Бетонное основание всегда приходится выравнивать. Толщина заливки вроде бы небольшая, всего 3-5 мм, но она меняет общие пропорции крыльца.

Его высоту нужно рассчитывать, чтобы после выравнивания или наклеивания плитки уровень площадки не поднялся настолько, чтобы мешать открываться двери.

Между нижней гранью и финишной поверхностью должен быть зазор минимум 4 см, что предотвратит затекание воды во время дождя или занос снегом.

Нюансы расчёта облицовки

Уличной лестнице приходится выдерживать повышенные нагрузки, а потому материал для облицовки применяют высококачественный:

• цельные клинкерные ступени;
• керамогранитные плитки для ступеней и площадки;
• древесина твёрдых пород.

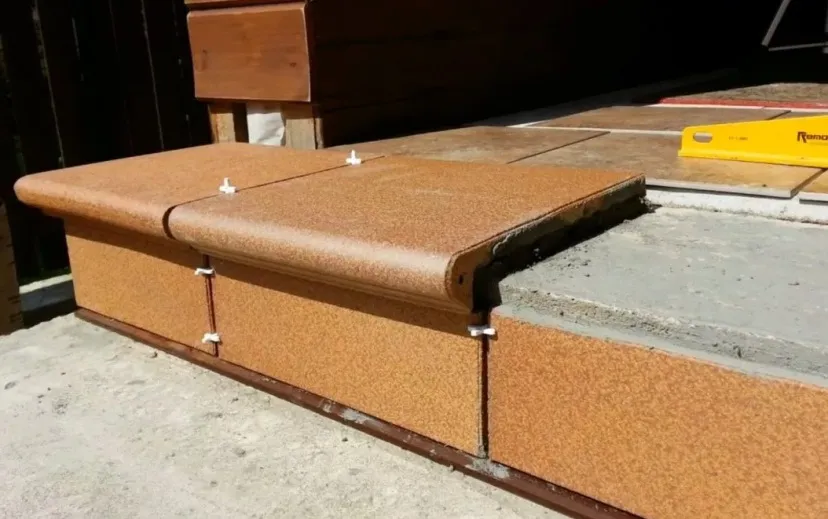

Клинкерные ступени – материал дорогой

Нужно заранее знать о толщине и форматных параметрах. Ширину марша можно делать кратной стороне плитки, что позволит укладывать её без подрезки.

Важна толщина межплиточных швов, каждый из которых 3 мм.

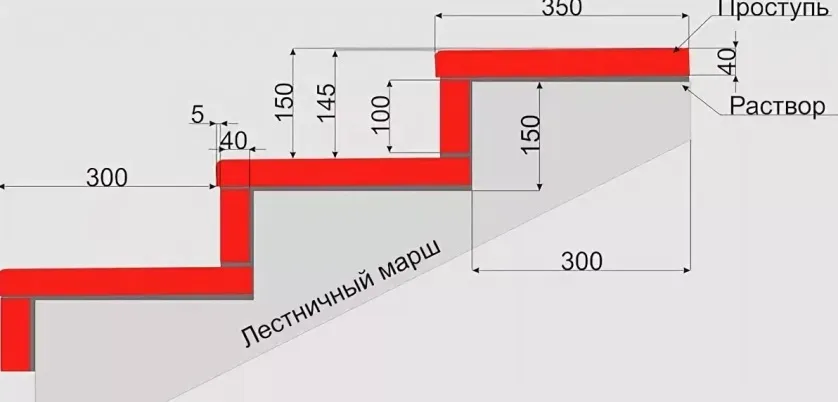

Расчёт размеров бетонного марша с учётом толщины раствора и облицовки

Если плитка не квадратная, а прямоугольная (допустим, 30*60 см), её кладут меньшей стороной по ширине ступени, а большей – по длине.

Глубина проступи 300 мм. Малоформатную плитку, например, 25*33 см можно укладывать любой стороной, всё зависит от ширины ступени – 25 см, или .

Многие производители, особенно керамогранита, делают в одной серии плитки с крупным и мелким форматом. Иногда наилучший вариант получается при комбинировании, только одна из сторон должна иметь общий размер.

Между широкими плитками есть узкие вставки

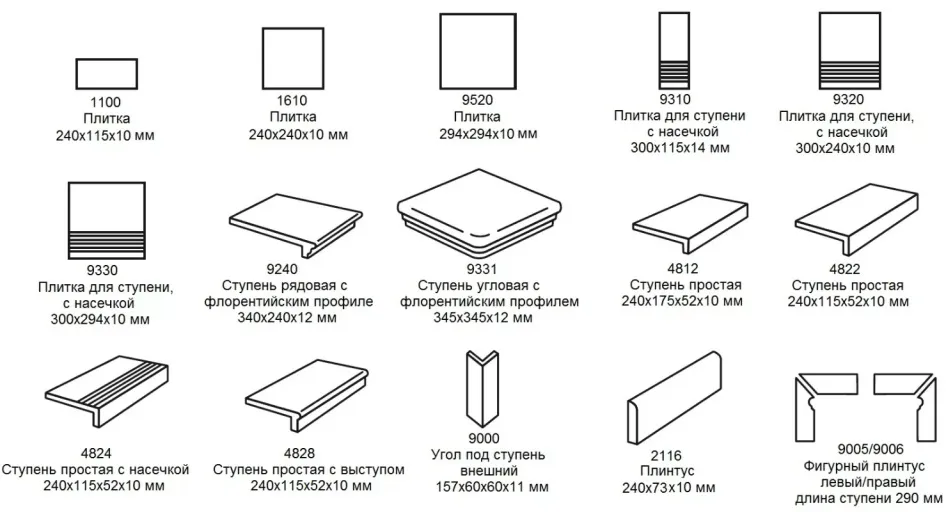

Стандартный выбор элементов облицовки для лестниц

То же самое с подступенками. Для облицовки делают и прямоугольную плитку. Размеры сторон соответствуют стандартной высоте подступенка.

У каждого производителя свои форматы, если у плитки российского производства сторона будет 300*300 мм, импортная может быть хоть близкой, но не точно такой. На примере сверху формат 294*294 мм. Стандартов тут нет.

Если заранее учесть все и просчитать ширину марша, можно неплохо сэкономить на безотходной облицовке, при которой подрезка идет только на наружных углах (если они есть).

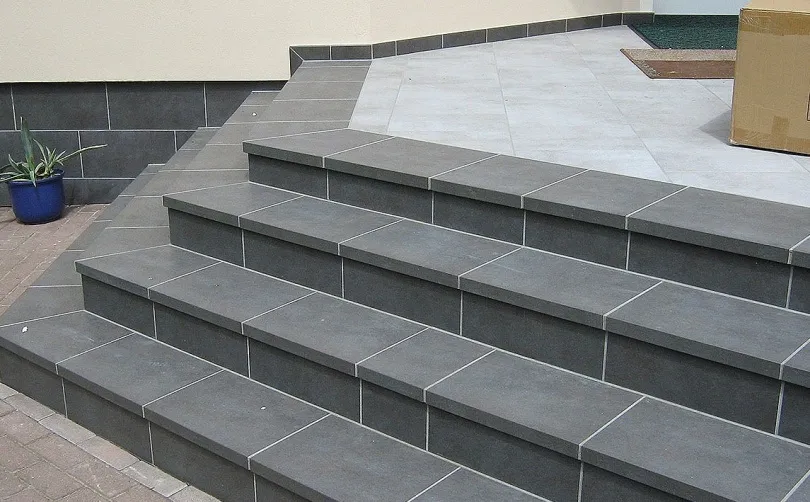

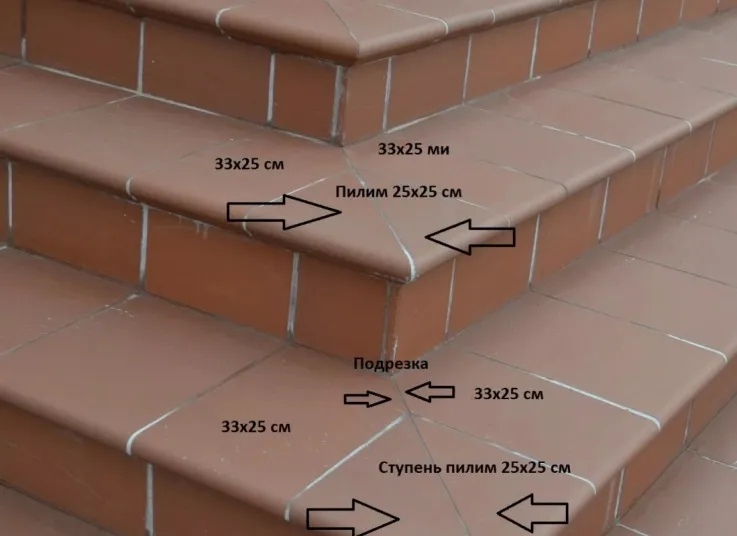

При правильном расчёте подрезка плиток будет только на углах

Вернуться к оглавлению

Видео: расчет количества ступеней на крыльце

Вернуться к оглавлению

Заключение

Просчитать несколько вариантов количества ступенек, немного меняя угол наклона, удлиняя или сокращая длину марша.

Изучив эти данные, можно выбрать размер ступеней, облицовка которых не приведет к лишним расходам.
