Чтобы компенсировать утечку тепла в помещении, необходимо, чтобы тепло, передаваемое радиаторами воздуху, было достаточным. В простых терминах это означает, что для каждых 10 квадратных метров площади комнаты требуется установить радиатор с тепловой мощностью не менее 1 киловатта. На практике этот показатель следует увеличить на 15%, т.е. тепловую мощность радиатора нужно умножить на 1,15.

Что нужно для расчета мощности радиаторов отопления

На сегодняшний день есть и более точные расчеты необходимой мощности стальных радиаторов, которые используют специалисты, однако для грубой оценки будет достаточно и предложенного метода. При данном методе расчета батареи могут оказаться немного большей мощности, чем это необходимо, однако возрастет качество системы отопления, при котором может быть возможной более точная настройка и низкотемпературный отопительный режим.

Содержание:

Расчет мощности радиатора отопления: формула
Расчет мощности радиатора отопления: формула

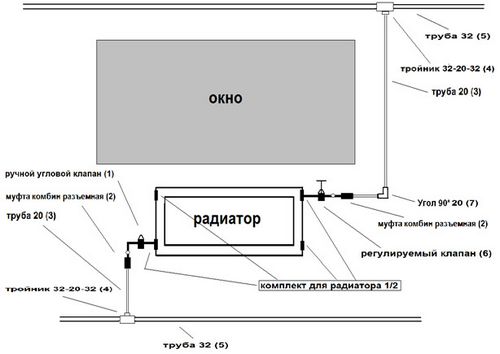

Схема радиаторов отопления.

При приобретении стальных радиаторов в паспорте прибора отопления указываются размеры устройства в миллиметрах. На сегодняшний день в продаже существуют радиаторы, которые имеют высоту 20, 30, 40, 50 и 60 см. Приборы имеющие высоту 20 и менее сантиметров, называются плинтусными. Высота в 60 см является традиционной высотой для старых чугунных батарей, в связи с чем новые радиаторы, которые имеют высоту 60 см, могут с легкостью их заменить.

Расчет мощности радиатора отопления: формула

Формула расчета мощности радиаторов отопления.

В данный момент в большинстве случаев используются радиаторы, которые имеют высоту 50 см, потому как в архитектуре все больше начинают использовать высокие окна и низкие подоконники, а при монтаже радиатора под окно понадобится выдержать нормативный зазор между радиатором и подоконной доской не меньше 5 см, при этом расстояние между полом и отопительным устройством должно составлять не менее 6 см. Низкие батареи выглядят компактнее, однако при одинаковой мощности будут длиннее. Следует знать, что размеры помещения не всегда дают возможность устанавливать более длинные радиаторы.

Говоря о том, как рассчитать мощность, следует отметить, что в паспорте устройства отопления рядом с мощностью, к примеру, 1905 Вт, будут указаны цифры расчетного перепада температуры, например, 70/55. Это значит, что в случае охлаждения с 70°С до 55°С радиаторы со своей поверхности отдадут 1905 Вт тепловой мощности. Многие продавцы указывают мощность радиаторов исключительно для перепада 90/70. В случае использования подобных устройств отопления для среднетемпературных систем с перепадом 70/55 мощность тепловой отдачи подобных радиаторов будет меньше, чем та, которая заявлена в паспорте. Именно поэтому при выборе батарей для низко- (55/45) и среднетемпературных отопительных систем их фактическую мощность понадобится пересчитывать.

Вернуться к оглавлению

Формула расчета мощности радиатора отопления

Расчет мощности радиатора отопления: формула

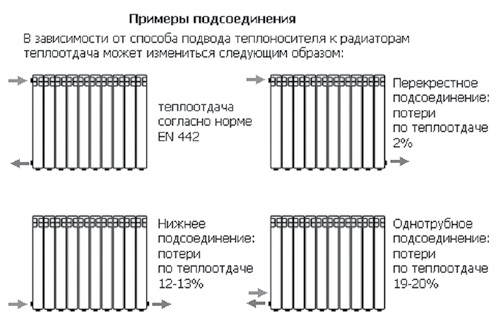

Варианты присоединения радиаторов.

Для того чтобы рассчитать мощность прибора отопления, существует следующая формула:

Q=k×A×dT, где k — коэффициент тепловой отдачи прибора отопления (Вт/кв.м°С), А — площадь поверхности прибора отопления, которая передает тепло (кв.м), dT — температурный напор (°С).

Из паспортных данных радиаторов становится известна мощность радиатора (Q) и температурный напор (dT), который соответствует данной мощности. Подставляя данные значения в формулу, следует рассчитать произведение k×A. Таким образом, станут известны все составляющие формулы. Если подставить значение dT, которое равняется 50°С или 30°С (в зависимости от средне- и низкотемпературных систем отопления), будет возможность найти мощность имеющихся радиаторов для данных систем. Кроме того, мощность подобных устройств можно пересчитать на свой температурный напор (dT) в случае, если по каким-либо причинам хозяина квартиры не устраивают нормативные величины 30°С и 50°С. Для этого понадобится использовать ту же самую формулу.

Расчет мощности радиатора отопления: формула

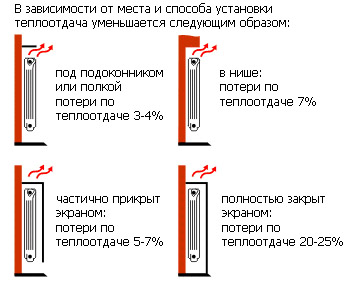

Теплоотдача радиаторов в зависимости от способа установки.

К примеру, необходимо выбрать отопительные радиаторы для комнаты, которая имеет площадь 16 кв.м. Для того чтобы отопить данную площадь, понадобятся батареи, которые имеют мощность 1,6 кВт. Данное число умножается на коэффициент 1,15, и получается 1,84 кВт. Далее останется только прийти в магазин и выбрать батареи, которые подходят по мощности и размеру.

Например, был найден прибор, в паспортных данных которого обозначается мощность 1905 Вт (1,9 кВт). Понадобится изучить паспортные данные и найти информацию по поводу того, что данную мощность устройство может выдать исключительно при температурном напоре в 60°С (90/70). Однако заранее известно, что имеющаяся система отопления будет выполнена с качественной регулировкой температуры теплового носителя — с использованием трехходовых смесителей. Она будет работать в низкотемпературном режиме (55/45) с напором температуры dT = 30°C. Соответственно, необходимо пересчитать мощность радиатора, который предлагается. По формуле либо паспортным данным надо найти величину произведения k×A=31,75 Вт/°С и вставить обновленные данные в формулу, которая необходима для расчета мощности.

Q=k×A×dT=31,75×30=956 Вт, что составит приблизительно 50% от необходимой мощности.

Далее можно поступить несколькими способами:

  • приобрести вместо одного устройства два;
  • произвести расчет мощности одной секции батареи и на основании данного расчета подобрать отопительный прибор с необходимым количеством секций;
  • выполнить поиск других приборов, которые будут удовлетворять необходимым требованиям.

Следует добавить, что при приобретении батарей для низкотемпературных систем отопления (dT=30°C), в паспортных данных которых указывается температурный напор в 60°С, результат во всех случаях остается один — количество секций устройства понадобится удвоить. В других случаях, когда в паспорте указываются другие температурные напоры либо к расчетному напору температуры существуют собственные требования, мощность батарей необходимо пересчитать.

Вернуться к оглавлению

Влияние места расположения на расчет мощности батареи отопления

На отдачу от радиаторов тепла в помещение влияет и место расположения устройства в комнате, а также способ его подключения к трубопроводу.

Расчет мощности радиатора отопления: формула

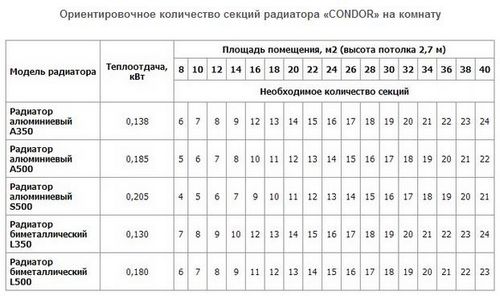

Таблица-пример расчета секций радиатора на комнату.

Батареи размещаются прежде всего под световыми проемами. Окно всегда является местом наибольших тепловых потерь, несмотря на то, какие стеклопакеты установлены в квартире. Радиатор, который размещен под окном, будет нагревать воздух вокруг себя. Горячих воздух поднимется вверх и создаст перед окном тепловую завесу, которая препятствует распространению холода от окна. Помимо того, холодный воздух от окон тут же перемешается с теплым воздухом, который поднимается от отопительного устройства. Он усиливает конвекцию полностью во всем помещении, тем самым способствуя более быстрому прогреву всего воздуха в помещении.

Рекомендуется позаботиться о том, чтобы радиаторная гармошка имела длину, которая равняется всей ширине окна. В крайнем случае — не меньше 50% длины проемов. Вертикальные оси проемов окон и радиаторов совмещают, допустимое отклонение — 50 мм.

В угловой комнате могут размещаться дополнительные приборы вдоль наружных глухих стенок, по возможности ближе к наружным углам. В случае использования стояковых отопительных систем стояки необходимо размещать в углах помещения. При этом особенно важно стояки разместить в наружных углах угловых комнат. Все дело в том, что наружные углы дома подвергаются воздействию холодного воздуха, в отличие от стен, с двух сторон.

Разместив стояки отопления в углах, можно обеспечить их прогрев и снизить вероятность почернения стенок.

Вернуться к оглавлению

Как нужно размещать приборы

Расчет мощности радиатора отопления: формула

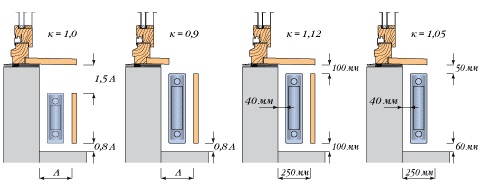

Расчет поправочного коэффициента.

Приборы отопления размещаются таким образом, чтобы был обеспечен их осмотр, ремонт и очистка. Если используется ограждение (экран) либо декорирование аппаратов, то в расчет тепловой мощности батарей понадобится внести коррективы. Мощность приборов, которые приобретаются, должна рассчитываться с поправочным коэффициентом. (ИЗОБРАЖЕНИЕ 1)

Присоединение к радиаторам труб может быть одностороннее и двухстороннее. В случае присоединения труб с разных сторон теплоотдача приборов возрастет, однако рациональнее выполнять одностороннее подключение. С разных сторон подключаются радиаторы, которые имеют больше 20 секций, а также те, которые имеют число приборов на сцепке больше 1.

Тепловой поток устройства зависит от расположения мест отвода и подачи теплоносителя. При подаче теплового носителя в верхнюю часть и его отводе из нижней части теплопередача возрастет. При направлении движения снизу вверх теплопередача понижается. В случае установки отопительных приборов в несколько ярусов по высоте рекомендуется обеспечить движение теплового носителя сверху вниз.

Индивидуальное регулирование тепловой передачи отопительных аппаратов может быть автоматическим и ручным. Термостатные вентили имеют возможность регулировать пропуск теплового носителя таким образом, чтобы были достигнуты самые лучшие показатели теплообмена на полностью всех участках отопительного прибора в частном доме.
