Расчет нагрузки на фундамент: столбчатый, свайный и ленточный, что учесть

Строительство дома начинается с проектирования и расчетов. Чтобы здание служило долго и надежно, его основание должно быть прочным и способным выдерживать нагрузку от стен, кровли, перекрытий и других элементов здания. В некоторых случаях вычисления можно выполнить с помощью калькуляторов фундамента, доступных в сети.

Оглавление:

1. Ленточный фундамент
2. Столбчатая и свайная основа
3. Полезные рекомендации по расчету

Результатом качественных подсчетов являются данные по необходимой площади, конфигурации нулевого уровня и предельному давлению на грунт. Усредненного расчета для частного строительства обычно вполне достаточно, где условно принимается значение о равномерной нагрузке.

Расчет нагрузки на фундамент позволяет грамотно подойти к выбору того или иного вида основания. Для выполнения поставленной задачи необходимо оперировать следующими проектными данными:

• вес самого здания;
• вес и площадь нулевого уровня;
• снеговая и ветровая нагрузка, характерная данному климатическому поясу;
• площадь подошвы цоколя;
• тип почвы и уровень расположения грунтовых вод;
• планировка дома, этажность, вид кровли и ее покрытие.

Существуют некоторые различия в подсчетах для разных видов основания.

Ленточный вид

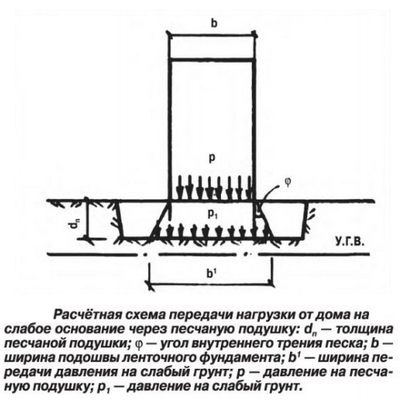

Применительно к ленточному основанию расчет производится с учетом несущей способности грунта. Если значение воздействия на почву несколько выше допустимого, то проблема решается раздвижением опорной площади нулевого уровня, то есть увеличивается ширина ленты.

С помощью ряда размерных конфигураций путем перемножения получается объем рабочей конструкции, который в свою очередь умножается на плотность бетона. Полученный результат покажет массу основания. Далее опорная площадь ленточного фундамента определяется умножением ширины цоколя на его длину.

Площадь подошвы нулевого уровня дома разделить на общую длину всех несущих стен. Полученное значение будет равно минимально допустимой ширине ленточного фундамента, которая в свою очередь не может быть меньше толщины стены.

Нагрузка для столбчатой и свайной основы

В случае фундамента из столбчатых свай, если расчетное давление на грунт превышает допустимые значения, то необходимо увеличить количество либо диаметр свай. В некоторых ситуациях могут потребоваться оба варианта. Число свай, требуемых для конкретного строения, узнается из общего веса строительства поделенного на несущую способность отдельного столба. При этом последнее отличается в зависимости от вида сваи. Важно не забыть и о коэффициенте запаса 1,3 при вычислении массы здания.

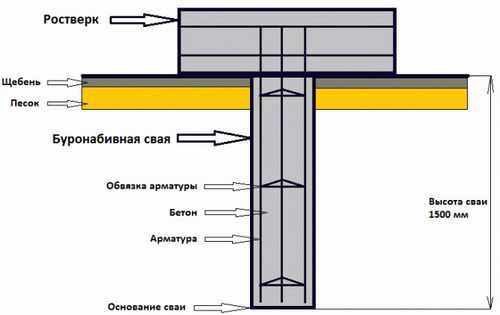

Расчет нагрузки на столбчатый фундамент определяется исходя из количества устанавливаемых свай. Для этого площадь основания делится на число опор. Из полученного значения извлекается квадратный корень и результатом будет необходимый размер сечения одной сваи. Отдельным пунктом рассчитывается ширина и несущая способность ростверка свайного фундамента. Вычисления производятся по аналогии с ленточным типом.

Стоит отметить, что сваи для столбчатого фундамента выполняются шагом не более 2 м и располагаются в углах строения, а также в местах пересечения несущих конструкций. На сегодняшний день это наилучший вариант для дома, так как сваи устанавливаются ниже уровня промерзания грунта, что снижает риск возникновения дальнейших деформаций.

Общие рекомендации

Первоначальным проектным этапом является определение типа грунта. От этого будет зависеть глубина заложения будущего основания. Современных способов исследования существует масса, но самый доступный из них – выкопать несколько ям на участке земли под застройку и внимательно рассмотреть состав на срезе.

Глубина заложения цоколя определяется как зависимость показателей уровня сезонного промерзания почвы и типа грунта.

Например: для Московского региона уровень промерзания грунта измеряется примерно в 140 см. На глинистой почве глубина заложения допускается только не меньше расчетной глубины промерзания. Отсюда величина заглубления цоколя будет не менее 1,4 м.

Определение нагрузки на основание здания позволяет:

1. выбрать наилучшее местоположение постройки;

2. свести к минимуму риск возникновения деформаций цоколя и стен;

3. предотвратить возможность проседания грунта и дальнейших деструктивных разрушений;

4. снизить расход используемых материалов.

Общее напряжение на фундамент делится на:

• постоянное – от всего строения;
• временное – от погодных и климатических условий.

Вес здания определяется суммарным подсчетом массы всех предметов, входящих в конструкцию дома, перекрытий, кровли, предполагаемой мебели и техники. Отсюда же вычисляется нагрузка стен на фундамент путем умножения площади и толщины стен и перегородок на массу основного материала.

Давление от кровли вычисляется исходя из величины проекции крыши, размера нагруженных сторон фундамента и общей массы. При этом играют роль конструктивные особенности, угол наклона и тип покрытия. Перекрытия также дают свое напряжение на нулевой уровень и опираются на две равнозначные стены. Площадь плиты равна величине здания, при этом необходимо учитывать их количество и удельный вес материала, из которого они изготовлены.

Показатель снегового давления воздействует на основание через стены и кровлю. Его легко можно определить, используя объем крыши, размер нагруженных сторон фундамента и общую снеговую нагрузку. Вес того или иного материала, снеговая и ветровая нагрузка – такие параметры, как правило, берутся из справочной литературы.

Суммируя показатели массы всей конструкции, полезную нагрузку, снеговой и ветровой коэффициент, получают общее значение давления на цоколь. Отдельно для дальнейших вычислений производится подсчет веса и площади фундамента.

Стандартная несущая способность любого грунта составляет 2 кг/см2. Коэффициент необходимо учитывать при определении ширины фундамента и предельно допустимого давления на почву.

Нагрузка на почву – это отношение веса здания вместе с основой к опорной площади цоколя. Величина не должна превышать 2 кг/см2. При несоответствии расчетного показателя значению стандарта решается вопрос об увеличении опорной площади основания в зависимости от его типа. При изменении конфигурации цоколя необходимо произвести новый расчет. Резюмировать все вышесказанное и автоматизировать процесс подсчета поможет онлайн калькулятор, который учитывает снеговую нагрузку конкретного региона и примерное наполнение дома (мебель, техника).
