Онлайн калькулятор расчета пола на лагах из фанеры, ОСП (ОСБ / OSB) + чертеж по размерам
| Ширина пола — 4 м | Длина пола — 5 м | |
| Отступ от стен — 10 мм | Зазор между листами — 5 мм | Шаг крепежа листов — 15/25 см |
| Расстояние между лагами — до 40 см |
Размер лаг (ширина х высота) — 50х100 мм |
Крепеж стыка лаг — саморез по дереву, комплект 8 шт |
| Расстояние между опорами — не более 50 см |
Крепеж опор к полу — дюбель-пробка, комплект 4 шт |
Крепеж опор к лаге — саморез по дереву, комплект 4 шт |
| Лист 2.44х1.22м (15 мм) | ||
| 3700 р/шт | 8 шт | 29600 р |
| Лага 50х100 мм | ||
| 250 р/м.п. | 70.7 м.п. | 17675 р |
| Опора для лаг | ||
| 250 р/шт | 121 шт | 30250 р |
| Стык лаг | ||
| 200 р/шт | 62 шт | 12400 р |
| Дюбель-пробка | ||
| 3 р/шт | 484 шт | 1452 р |
| Саморез по дереву | ||
| 0.5 р/шт | 1526 шт | 763 р |
Общая стоимость: 92140 р
Общий вес: 564.27 кг
* Заметили ошибку или неточность — напишите нам
7×6.ru — группа ВК
Описание калькулятора расчета пола из фанеры, ОСП (ОСБ / OSB) на лагах
Онлайн-калькулятор для пола на лагах из фанеры и ОСП автоматически создает дизайн каркаса-обрешетки, исходя из размеров помещения, и определяет необходимое количество бруса, листов материала, опор, а также фурнитуры (саморезы, гвозди, дюбель-пробки или анкера).
При расчете деревянного пола калькулятор учитывает заданные пользователем параметры:
- Размеры пола (длина и ширина)
- Размеры используемых листов фанеры или ОСП (ОСБ / OSB)
- Направление подшивки (продольное или поперечное)
- Отступ от стен
- Зазор между листами
- Шаг крепежа метизами к лагам
- Схема установки лаг (с попереченами или без поперечин)
- Расстояние между лагами
- Размеры лаг
- Расстояние между опорами под лаги
- Вид метизов для крепежа опор

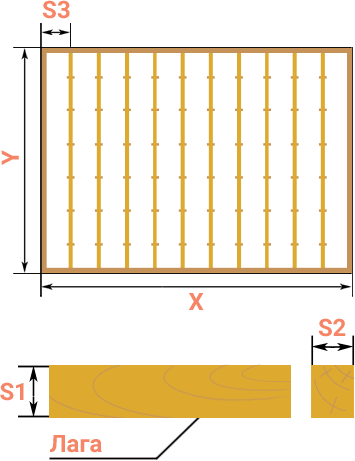

На чертеже — схеме калькулятора расчета пола из фанеры, ОСП (ОСБ / OSB) на лагах схематично обозначены все элементы каркаса. Раскрой листов фанеры или ОСП (ОСБ / OSB) учитывает необходимость соблюдения «кирпичной» раскладки, при которой поперечные стыки листов идут вразбег в смежных рядах. Калькулятор пола из фанеры, ОСП (ОСБ / OSB) на лагах считает помимо количества материалов их общий вес.
Для профессионалов строительной отрасли предусмотрена возможность задать по каждому материалу цену единицы товара, чтобы калькулятор автоматически считал итоговую стоимость.
Все данные расчетов калькулятора пола из фанеры, ОСП (ОСБ / OSB) на лагах при необходимости выводятся на печать, либо сохраняются ввиде графического файла на компьютер или мобильное устройство.

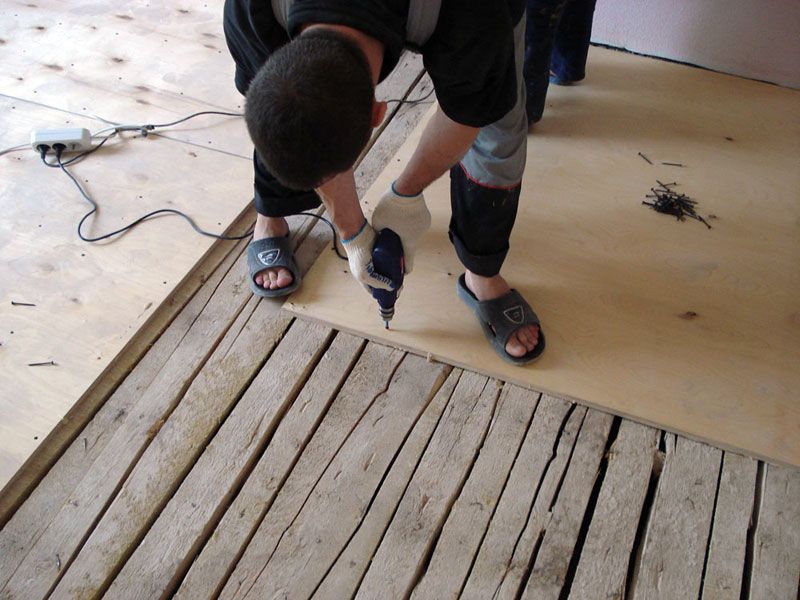

Инструкция по укладке пола из фанеры или ОСП (ОСБ / OSB) на каркасе из лаг
1. Оптимальная толщина фанеры или ОСП (ОСБ / OSB)
Очевидно, что чем толще используемые при укладке пола листы фанеры или ОСП, тем выше прочностные характеристики конструкции. При монтаже пола на каркасе необходимо использовать листы ОСБ (OSB) толщиной не менее 15 миллиметров. Более тонкие листы фанеры и ОСП применяются при безкаркасном выравнивании пола. Производители рекомендуют в случае прямой нешпунтованной кромки выбирать материалы толщиной от 18 миллиметров.

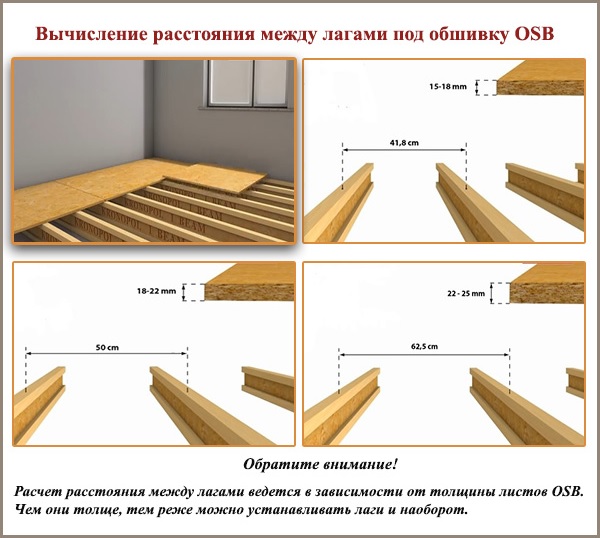

Стоит помнить, что чем тоньше листы фанеры / ОСП, тем меньше должно быть расстояние м/у лагами каркаса для обеспечения требуемой надежности конструкции пола.
| Толщина фанеры / ОСП, мм | Шаг между лагами, см |
| 15 | 30 |
| 18 | 40 |
| 22 | 50 |
| > 22 | 60 |
* Данные значения не являются универсальными. Так, например, если пол служит основанием для последующей укладки керамической плитки, оптимально использовать листы ОСБ (OSB) от 22 миллиметров толщиной при шаге лаг 30 сантиметров.
2. Размер бруса для лаг пола из фанеры и ОСП (ОСБ / OSB)
Правильно выбранный размер сечения бруса для лаг обеспечивает устойчивость к возможным максимальным нагрузкам на пол. Кроме того при подборе размера лаг так же учитывается длина пролета помещения — чем она больше, тем больше необходим запас прочности. Данные в таблице рассчитаны на показатель максимальной нагрузки 300 кг/м2, принятый по умолчанию в жилых домах. Для нежилых помещений размер лаг рассчитывается по индивидуальной схеме с учетом требуемой нагрузки.
Брус ставится на ребро для того, чтобы лаги выдерживали наибольшую нагрузку.
| Размер пролета комнаты, м | Сечение лаг (высота х ширина), мм |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 |
3. Расстояние между опорами бруса для лаг
В случаях, когда лаги не выполняют роль несущего перекрытия м/у этажами, можно использовать брус меньшего сечения, компенсируя недостаток прочности установкой опор по всей длине через определенный шаг. Такой вариант позволяет сэкономить полезную высоту помещения за счет уменьшенной высоты лаг. Например, для лаг сечением 50х40 миллиметров, необходимо устанавливать опоры через каждые 0,5 метра.
4. Отступ от стен и зазоры между стыками листов фанеры и ОСП
Для того, чтобы избежать деформацию пола из-за перепадов температуры и влажности, необходимо при укладке пола из фанеры и ОСП (ОСБ / OSB) на лагах предусматривать компенсирующие зазоры (отступы). Рекомендуется делать отступ листов ОСБ (OSB) от стен порядка 10 миллиметров, а зазоры м/у стыками листов около 5 миллиметров. Лаги так же необходимо устанавливать с отступом от стен, но на расстоянии 30-50 миллиметров.
Сорта фанеры
|
Сорт Е |
Высший сорт фанеры, не допускающий видимых дефектов и недостатков по качеству. У фанеры сорта Е возможны незначительные изъяны, которые, как правило, появились случайно. Темные пятна от «глазков», сучки, как вросшие, так и выпадающие и сросшиеся, какие-либо отверстия, прожилки и червоточины не допустимы. Фанера этого сорта применяется для внутренней отделки помещений, в производстве мебели, для отделки с последующим ламинированием, покрытием лаком. |
|
Сорт I |
Фанера сорта 1 допускает до трех пороков древесины или дефектов обработки, таких как:
|
|
Сорт II |
Фанера сорта 2 допускает до шести пороков древесины или дефектов обработки, таких как:
|
|
Сорт III |
Фанера сорта 3 допускает до девяти пороков древесины или дефектов обработки, таких как:
|
|
Сорт IV |
Фанера сорта 4 допускает любое количество пороков и дефектов, без ограничения, таких как:
|
Типы фанеры по влагостойкости
Влагостойкость фанеры во многом зависит от клеевого состава, который использовался при ее производстве. Поскольку точно определить по внешнему виду влагостойкость фанеры вряд ли представляется возможным, применяется специальная маркировка на поверхности листов.
Существуют следующие марки фанеры:
- БВ — благодаря соединения слоев шпона водорастворимым бакелитовым клеем листы фанеры марки «БВ» обладают хорошей прочностью и гибкостью. Показатель влагостойкости данной фанеры не высокий, т.е. ее не стоит использовать в помещениях с повышенным уровнем влажности воздуха, а так же в помещениях, где возможен прямой контакт фанеры с водой.
- БС — в отличие от предыдущей, фанера марки «БС» производится с использованием бакелитового клея на спиртовой основе. Благодаря этому помимо хорошей прочности и гибкости, данный тип фанеры обладает влагостойкостью и антисептическими свойствами.
- ФБ — при производстве фанеры марки ФБ слои обрабатываются специальными пропитками, имеющими в составе бакелитовый лак. Такая технология делает фанеру хорошо устойчивой к влаге. Фанера подходит для укладки в ваннах, саунах, на балконах и в других помещениях с высокой влажностью.
- ФБА — фанера, отличающаяся экологичностью, т.к. изготовлена на основе хорошо растворимого в воде альбуминоказеинового клея. Однако, по этой причине фанера «ФБА» имеет низкую влагостойкость и может использоваться только в сухих помещениях.
- ФСФ — материал с хорошей влагостойкостью и прочностью. При производстве слои фанеры склеиваются при помощи фенолформальдегидных смол, которые относятся к токсичным веществам. По этому фанера «ФСФ» предназначена для наружных строительных или отделочных работ, в жилых помещениях не стоит ее использовать. Возможно применение небольших объемов этого материала в жилых помещениях, если на ней указан класс эмиссии не выше Е1.
- ФК — фанера, в которой склеивание слоев осуществляется карбамидным клеевым составом. Влагостойкость данной фанеры не высокая, т.е. не стоит укладывать полы этим материалом на кухне, в санузлах или на балконе.
Какой максимально допустимый шаг лаг между балками для перекрытия в доме?
Максимально допустимый шаг лаг для перекрытия в доме зависит от нескольких факторов, включая материалы, которые используются для перекрытия, нагрузку на перекрытие и ожидаемую прочность и жесткость конструкции.
Для деревянных балок, часто используемых для перекрытия, общепринятый максимально допустимый шаг лаг составляет примерно 60 см для 50-мм балок, 80 см для 75-мм балок и 100 см для 100-мм балок. Однако для каждого конкретного случая необходимо провести расчеты, чтобы определить наиболее подходящий шаг лаг и толщину балок.
Если вы не уверены в том, какой должен быть шаг лаг для вашего конкретного случая, рекомендуется обратиться к квалифицированному специалисту в области строительства, который сможет провести расчеты и дать рекомендации на основе конкретных условий.
