Размеры мансардных окон — фотографии, виды, внутренняя отделка и утепление

Назначение

Прежде всего, такие конструкции используются для обеспечения естественного освещения мансарды. Тем не менее, у них есть и другая функция. Часто такие окна устанавливаются не только на проживаемых, но и на холодных чердаках.

Какими должны быть размеры мансардных окон

Подбирать такие конструкции для чердака следует в первую очередь, ориентируясь на их габариты. Устанавливаются мансардные окна обычно между стропил кровли. Поэтому ширина их должна быть такой, чтобы они помещались в этом пространстве свободно. В противном случае в конструкцию каркаса крыши придется вносить дорогостоящие изменения.

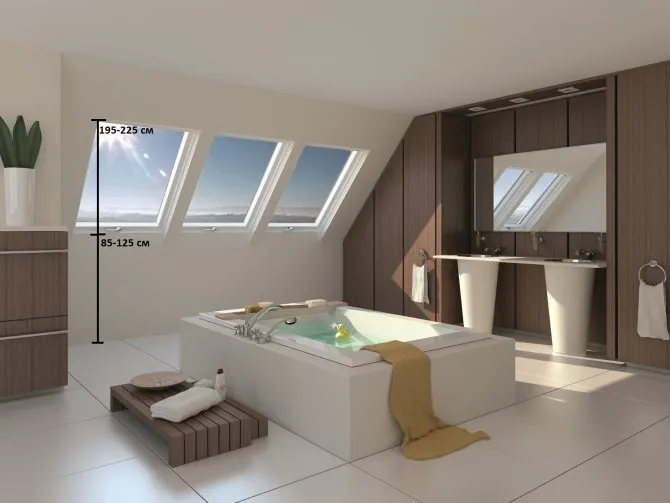

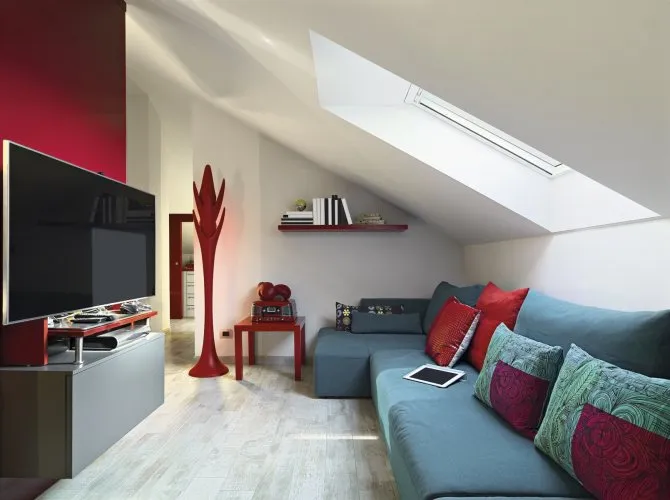

При подборе окон по высоте следует обращать внимание на такие факторы, как общая площадь мансарды, высота скатов, назначение помещения. К примеру, для гостиной, кабинета или детской на чердаке лучше подойдут большие окна. Для спальни на мансарде можно подобрать и менее высокий их вариант.

Располагаем окошки правильно

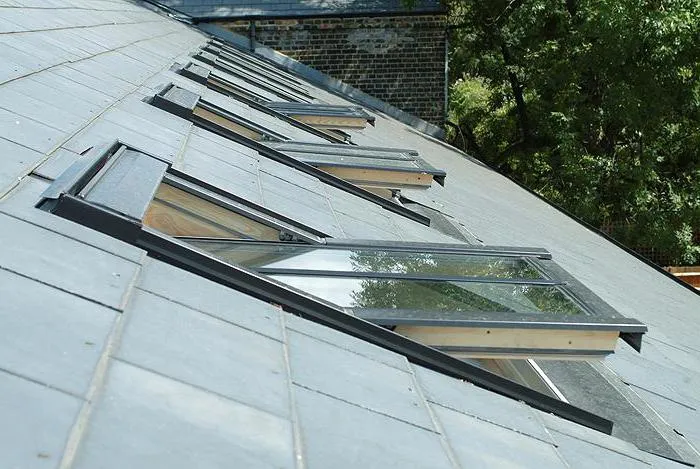

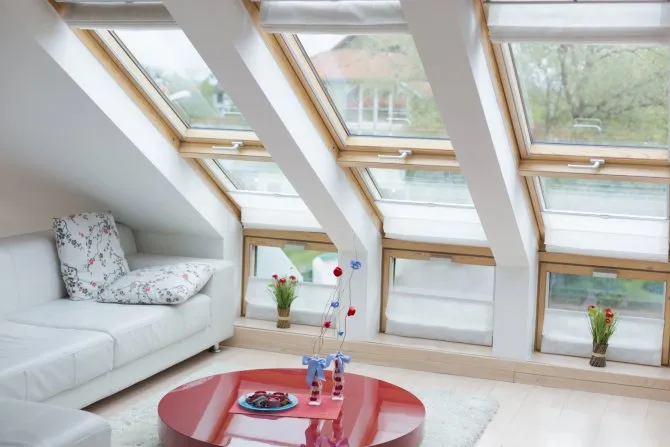

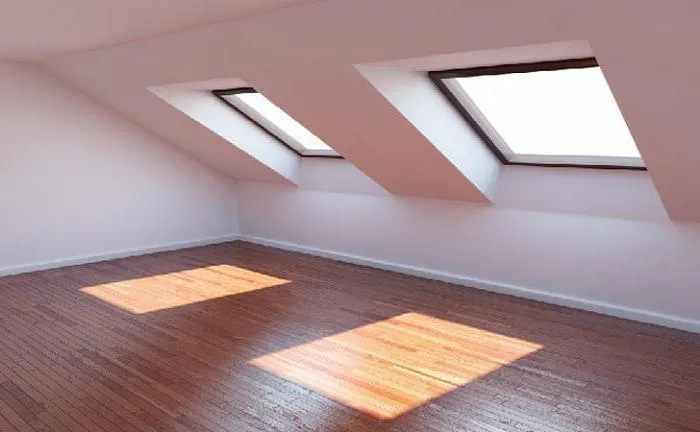

Чтобы добиться максимально яркого освещения в течение дня, монтируйте 2 или 3 окна в одной комнате, располагая их на противоположных гранях крыши. Монтаж одного, но большого окна, не позволит достичь подобного эффекта, поскольку его площадь будет равняться сумме площадей нескольких составляющих. Мансардные окна с большой поверхностью сделают помещение уютным и равномерно наполнят светом. Расстояние между окнами и ширина конструкций определяется расстоянием между стропилами.

Стандартные размеры

В европейской части России, на Урале и в Сибири стропила кровли чаще всего устанавливают на расстоянии в 80 см друг от друга. Производители окон этот фактор, конечно же, учитывают. Стандартные размеры мансардного окна могут быть такими:

• 78х118 см;
• 78х140 см;
• 78х160 см.

Также для мансарды можно приобрести и более габаритные окна 94х140 см, 114х118 см и 114х140 см. Иногда в продаже встречаются и маленькие конструкции этого типа — на 55 или 66 см.

В принципе, модели шириной 78 см неплохо подойдут даже и для стропильной системы с шагом шире 80 см. В этом случае придется просто подумать о том, чем закрыть щели возле рам. Если же стропила установлены друг к другу очень близко, владельцу дома, скорее всего, придется делать окна на заказ. Обойдутся они, конечно же, дороже стандартных. Однако потратиться хозяевам коттеджа придется все же меньше чем при переделке каркаса кровли.

Лучшие производители

Компаний, выпускающих мансардные окна, существует огромное количество. При выборе подобных конструкций на марку производителя обращать внимание стоит обязательно. Особой популярностью у нас в стране пользуются, к примеру, мансардные окна «Велюкс». Эта компания выпускает как деревянные, так и пластиковые модели. Размеры мансардных окон Velux обычно стандартны. Ширина их большинства моделей составляет 78, 94 или 114 см. В продаже имеются также окна «Велюкс» на 55 см. Высота моделей колеблется в пределах 78-160 см.

Также довольно-таки популярны у отечественных владельцев частных домов окна марки «Факро». Модели этого производителя отличаются не только неплохим качеством и удобством в использовании, но и очень невысокой стоимостью (от 8 тыс. руб.). Размеры мансардных окон «Факро» обычно также только стандартные. В продаже можно встретить модели шириной от 55 до 114 см.

Материал

Какие мансардные окна лучше выбрать, руководствуясь этим критерием. По материалу окна делятся на деревянные, пластиковые и алюминиевые. Оговоримся сразу, что алюминиевые окна хоть и обладают высокой прочностью, но устанавливаются исключительно в промышленных, оздоровительных, культурных и прочих учреждениях: одна из причин — малый вес, что для крупного строения имеет значение. Также часто в крупных зданиях устанавливают “холодные” алюминиевые профили, что не годится для квартиры, дома или мансарды; а “теплый” алюминиевый профиль стоит значительно дороже пластикового и деревянного, поэтому его в данном случае мы рассматривать не будем. Итак, что лучше деревянные или пластиковые окна для мансарды? Давайте сравним два материала по основным критериям.

1. Теплопроводность.



2. Прочность.



3. Устойчивость к окружающей среде.



4. Внешний вид.



5. Монтаж и ремонт.



6. Уход.



7. class=»aligncenter» width=»1855″ height=»1200″[/img] Ведущие производители, специализирующиеся на производстве мансардных окон, хорошо справляются как с деревянными системами, так и с пластиковыми. Что касается рейтинга фирм мансардных конструкций, то деревянные окна лучше предпочесть брендов Fakro и Velux, а пластиковые Velux и Roto.
8. Стоимость.



Виды рам

Мансардные окна, размеры и цены которых бывают разными, могут в значительной мере изменить экстерьер здания. Поэтому на то, из какого материала сделаны их рамы, посмотреть при покупке, конечно же, стоит. Для бетонного или кирпичного коттеджа больше подойдут модели окон ПВХ. В этом случае следует обратить внимание в том числе и на цвет рам. Окна должны органично вписываться в архитектуру дома.

Для рубленного или щитового здания стоит присмотреть конструкции с деревянными рамами. Можно также сэкономить и выбрать пластиковые окна. Однако в этом случае лучше приобретать модели с коричневыми рамами, бежевыми или «под дерево».

Индивидуальный заказ

Для того чтобы конструкция подходила идеально, ее можно заказать у производителя. Вам изготовят окно по нужным размерам: это наиболее оптимальный способ, при котором рама точно подойдет по ширине и длине, можно будет учесть особенности вашей кровли и все ваши пожелания. Однако, некоторая ограниченность в возможности заказать нужную конструкцию присутствует. Любой производитель может выпустить всего шесть вариантов окон, учитывая ширину и высоту. Окна могут быть прямоугольными, иметь только одну створку. Однако, она может открываться разными способами; способ открывания связан с используемой фурнитурой.

Прежде чем заказывать мансардное окно, размер проема требуется тщательно измерить. Ширина измеряется от стропила до стропила, а длина – по размеру ската кровли с внутренней стороны помещения. Она не может превышать длину ската, так как окно не должно выходить за границу крыши.

У многих производителей есть 6-14 стандартных размеров окон, которые в большинстве случаев подходят для той или иной стропильной системы. Однако, можно заказать и по своим размерам, но габариты окна могут быть ограничены особенностями используемых материалов и оборудования. Таким образом, выпустить окно меньше минимального размера или больше максимального у производителя вряд ли будет возможность.

Виды окон по способу закрывания

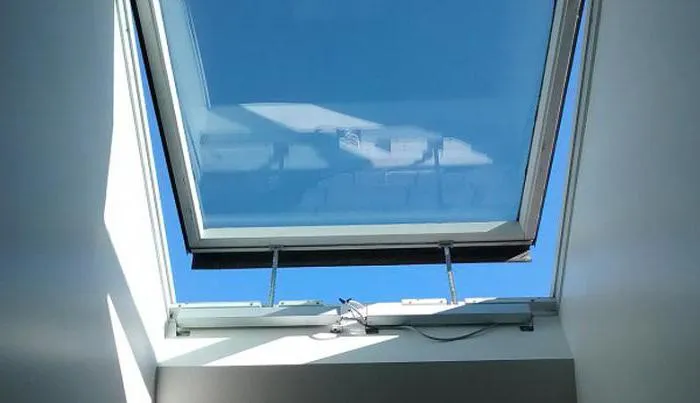

Наибольшей популярностью у российских дачников пользуются среднеповоротные мансардные конструкции. Створка у таких окон только одна. При этом открывается она путем поворота вокруг своей оси. Масса такого окна нивелируется расположенными по центру петлями. Поэтому управлять им очень легко. Владельцу дома нужно лишь вращать створку на этих петлях.

Популярностью окна этой разновидности пользуются не только за удобство в эксплуатации, но и из-за простоты ухода. Загрязняются стекла на мансарде обычно очень быстро. В окнах же такой конструкции створку можно просто повернуть на 180 гр и отмыть.

Помимо всего прочего, в продаже сегодня существуют:

• балконные мансардные окна;
• люки;
• распашные традиционные конструкции;
• вертикальные;
• карнизные.

Характеристики окон для мансард

Мансардный этаж формируется преимущественно скатами крыши и вертикальных оконных блоков во фронтонах недостаточно для покрытия потребности помещения в естественном освещении. Чтобы «добрать», прямо в кровле монтируют специальные мансардные окна. Из-за такого расположения оконные конструкции подвергаются усиленному воздействию внешних факторов. Поэтому они должны обладать повышенной устойчивостью к воздействию природных явлений: дождя, снега, талых вод, ветра. Типовые стеклопакеты для таких условий применения не подходят, как и стандартные профили. У мансардных окон повышенные технические и эксплуатационные характеристики.

• Минимальная теплопроводность – за счет энергосберегающих стеклопакетов и заполнения инертными газами (преимущественно аргон). Средние показатели сопротивления теплопередаче для конструкций базового сегмента составляют 0,71-0,91 R₀ [м²С/Вт].
• Прочность – благодаря закаленному стеклу и усиленному профилю выдерживают пиковые снеговые нагрузки от 630 кг/м² (база).
• Герметичность – достигается комбинацией специализированных уплотнителей с изоляционным окладом (при соблюдении технологии монтажа).

Притом, что мансардные окна изначально ориентированы на наклонный монтаж и прямой контакт с дождем и снегом, сложности при эксплуатации могут возникать из-за характеристик крыши, а не минусов конструктива блоков.

rpmУчастник FORUMHOUSE (Сыктывкар)

Нужно ли выгребать снег вокруг мансардного окна? А то кто-то в теме писал, что весной все течет. Уклон крыши 33 градуса, кровельное покрытие – металлочерепица.

«Мода» на пологие скаты до 40 градусов пришла из стран с мягким климатом, где снега практически не бывает. В регионах же с повышенной снеговой нагрузкой рекомендуемый угол 40-45 градусов, чтобы снег не скапливался на крыше. При установке мансардного окна в кровлю с меньшим углом, производители советуют монтировать над блоком снегозадержатель.

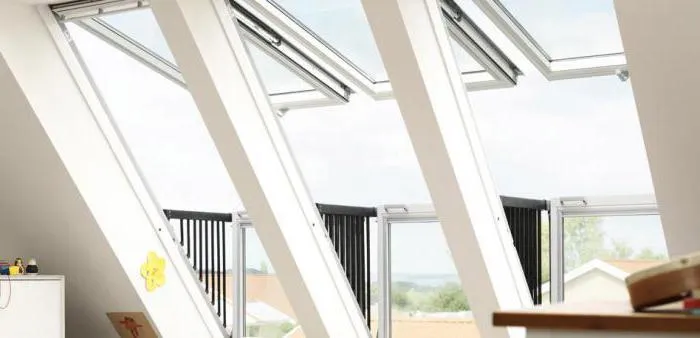

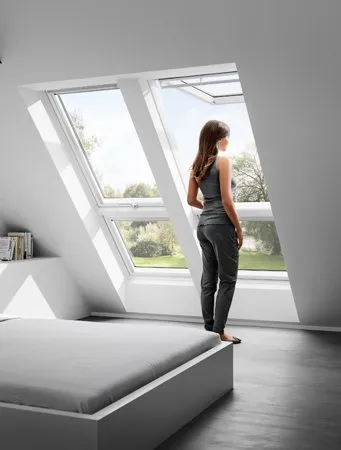

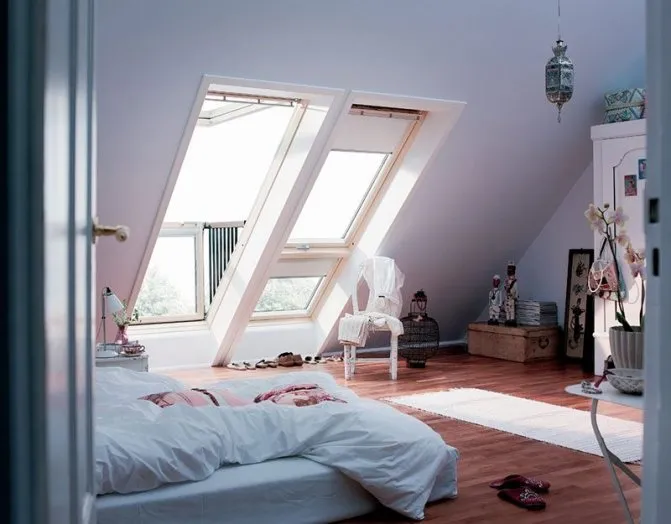

Балконные мансардные окна

Такие модели-трансформеры менее популярны, чем среднеповоротные (в основном из-за высокой цены), однако также довольно-таки часто устанавливаются на чердаках. В сложенном виде они представляют собой двойную створку. При открывании же из них получается небольшой мансардный «балкончик». Для того чтобы разложить такое окно, нужно просто поднять верхнюю часть створки вверх (при этом образуется стеклянная «крыша», а нижнюю отодвинуть вперед.

Размеры мансардных окон «Велюкс», «Факро» и т. д. балконного типа также обычно стандартны. Наибольшей популярностью пользуются модели шириной 78 см. Кроме того, в продаже сегодня существуют и более габаритные конструкции этой разновидности, при раскладывании образующие целую терраску. Размеры их могут варьироваться от 94 до 114 см.

Устанавливать балконные окна допускается не на любой мансарде. Монтаж подобных конструкций возможет только на крышах с углом наклона скатов не менее 35 и не более 55 градусов.

Где разместить

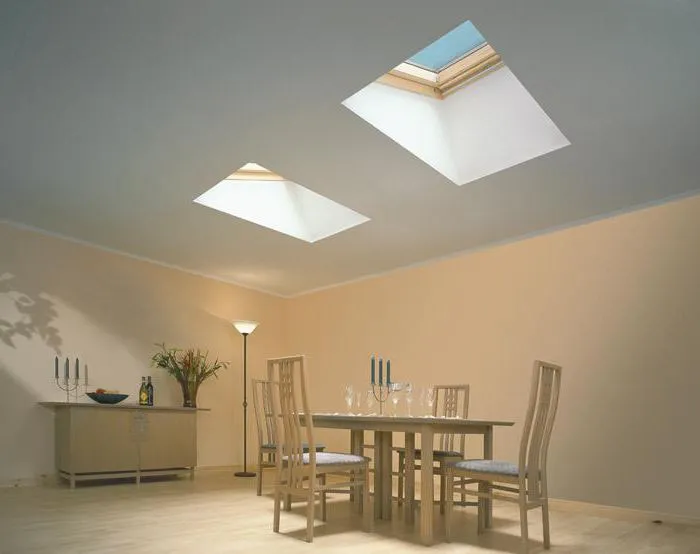

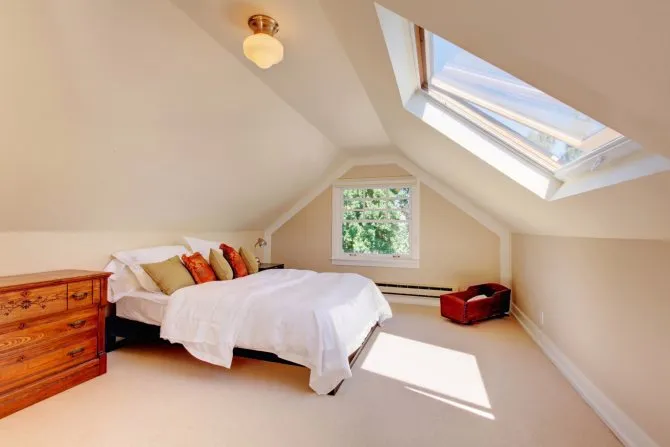

Мансардные окна отличаются от обычных тем, что, благодаря своему наклонному расположению, они дают больше освещенности. Поэтому они получили широкое распространение. При проектировании места расположения мансардных оконных проемов следует учитывать принцип, по которому два разнесенных по разным местам окна дадут лучшую освещенность, чем одно такой же площади. Рекомендуемый ГОСТами уровень нижнего окончания проема – 85 – 125 сантиметров от уровня полов. Верхний же край не следует устраивать более чем 195-225 сантиметров от уровня полов. Таким образом, размер наклон зависит от угла наклона крыши – чем меньше уклон, тем длиннее проем.

Величина оконных проемов в соответствии с ГОСТом не должна быть более 10% от площади плоскости, расположенной ниже. Если оконные проемы на мансарде слишком велики, это может привести к излишним потерям тепла. К тому же стекло менее прочное, чем кровля и большая площадь остекленной поверхности может не сдержать природные осадки и сильные порывы ветра. Оптимальным решением расположения проемов – строго в центре между стропилами крыши.

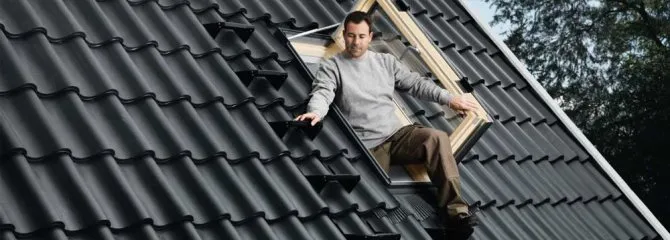

Окна-люки

Модели этой разновидности чаще всего устанавливается на неотапливаемых мансардах и служит чисто техническим целям. Створка у таких конструкций только одна. При этом поднимается она вверх. Иногда вместо стекла в окнах этой разновидности используется поликарбонат.

На жилых мансардах обычно монтируются лишь люки, имеющие нестандартную конфигурацию. Размеры мансардных окон этого типа чаще всего невелики. Используются они в комплекте со специальным «световым туннелем». Устанавливаются такие модели только при невозможности монтажа обычных поворотных или распашных окон. К примеру, в том случае, если между потолком чердака и собственно покрытием кровли имеется широкое техническое пространство.

Из чего делают конструкцию

Чаще всего главным материалом выступает клееный брус, за исключением оформления санитарных зон, поскольку древесина не переносит влажность. Для санузла или ванной используют каркасы из металлопластика или дерева с покрытием из полиуретана, который справляется с высокой влажностью и температурными перепадами.

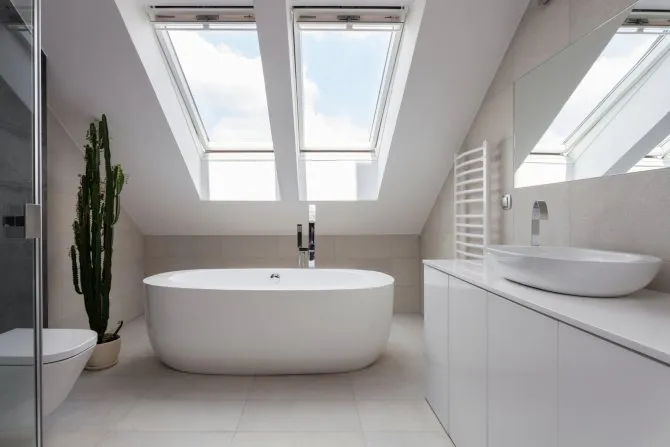

Кстати, мансардные окна velux или других производителей с мелкими размерами, органично смотрятся в уборных. Они обеспечивают достаточное освещение, но при этом не открывают большой обзор с внешней стороны.

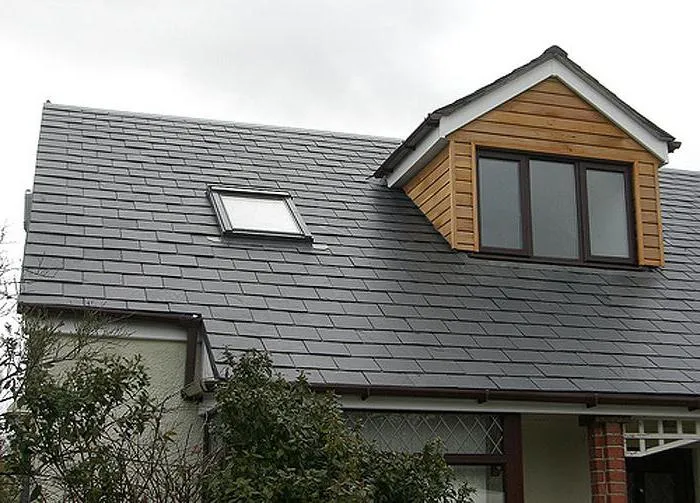

Карнизные мансардные окна

Это обычные модели, устанавливаемые на фронтонах кровли. По сути, собственно мансардными такие окна не являются. С торца дома на кровлю можно установить конструкции любой высоты и ширины. Очень часто карнизные окна используются как панорамные. Дело в том, что из-за особенностей планировки мансарды небольшие конструкции этого типа просто не смогут обеспечить хорошее освещение.

Бывает и так, что на фронтонах устанавливаются не просто окна, а балконные конструкции. Полом в таких «террасках» обычно служит перекрытие самой мансарды. Но иногда фронтонные балконы делают выступающими вперед. В этом случае снизу их подпирают колоннами или столбами.

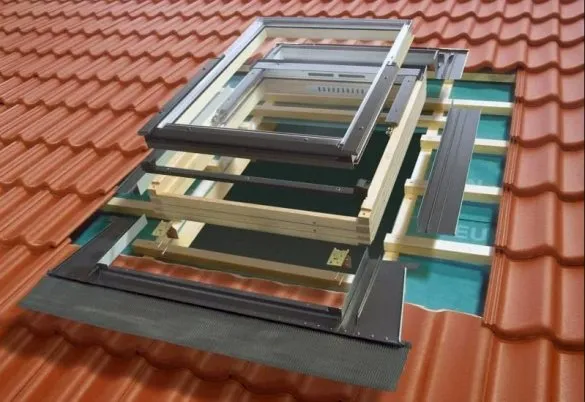

Особенности установки

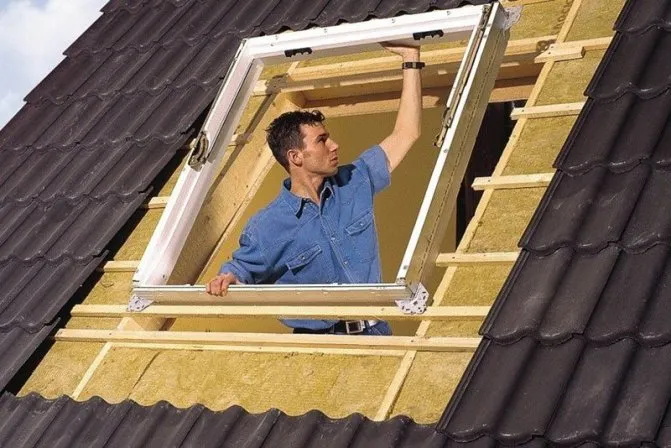

Монтаж мансардных окон несложен, однако, требует некоторых знаний и навыков, поэтому, если вы не имеете никакого опыта, работу лучше поручить профессионалам. Если окно будет установлено неправильно, существует риск его промерзания, образования сквозняка и конденсата. Если окно выбрано правильно и качество его высокое, то при неправильном монтаже можно свести на нет все его положительные свойства, тем более вмонтированные в кровлю окна могут протекать, если не обеспечить им достойную гидроизоляцию.

Приобретая окно, удостоверьтесь, что производитель прилагает к нему гарантию. Профессиональные компании занимаются установкой сами и дают гарантию на работу. Если вы обращаетесь в стороннюю фирму, также проследите, чтобы гарантия на работы была задокументирована. Это поможет избежать проблем, если окно будет поставлено с нарушениями.

Когда правильно выбрана ширина и высота мансардного окна, конструкция куплена у надежного производителя и правильно установлена, проблем с эксплуатацией не будет. Окно будет достаточно герметично, позволит превратить чердачное помещение в жилое, обеспечит достаточное освещение и позволит проветривать.

Вертикальные модели

Такие окна также часто используются на мансардах и способны выполнять свою основную функцию освещения помещения очень эффективно. Их единственным недостатком является дороговизна монтажа. Дело в том, что при установке моделей этой разновидности изменения в конструкцию крыши вносить придется в любом случае. Монтируются вертикальные окна в специально устроенном чердачном «скворечнике».

Расположение элементов открывания

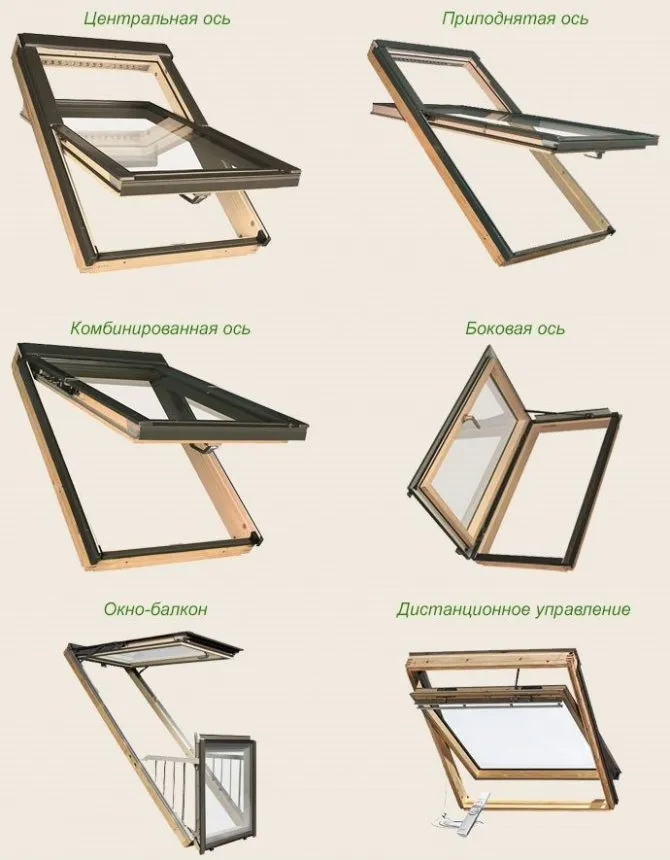

Ось открывания располагают в трех вариациях: по центру, по верхней части и на 2/3 высоты самого окна. Большой популярностью пользуется центральный вариант, поскольку его установка признана самой недорогой. Два оставшихся варианта обладают общим преимуществом, которое состоит в удобстве и комфорте, исключая вероятность случайно удариться об открытое окошко. Не забывайте, что при желании всегда можно выбрать комбинированную систему открывания.

Какой должна быть фурнитура

Вот такими вот и бывают современные мансардные окна (размеры, виды). Устройство моделей, выпускаемых известными производителями, в большинстве случаев позволяет пользоваться ими с большим удобством. Однако при выборе окон для мансарды, конечно же, нужно обратить внимание не только на стеклопакет, особенности конструкции и вид рамы. Обязательно следует также убедиться в хорошем качестве фурнитуры. Ручки, петли и пр. в мансардных окнах обычно применяются не такие, как в простых фасадных. Как правило, технология изготовления такой фурнитуры является ноу-хау конкретной фирмы и широко не афишируется.

При выборе окон в первую очередь следует обратить внимание на положение ручки. Находиться она может вверху или внизу. И тот, и другой вариант считаются довольно-таки удобными. Если окно будет расположено очень высоко от пола чердака, лучше, конечно, выбрать модель с нижней ручкой. Иначе в последующем открывать сворку, скорее всего, будет не слишком удобно. Если же окно оборудовано подоконником и на нем установлены горшки с цветами, стоит присмотреться к модели с верхней ручкой. В этом случае открывать окно можно будет без риска задеть и свалить растения.

Пластиковые или деревянные рамы

Выбор материала, из которого изготовится рама будущего окна, зависит от приоритетов заказчика. Для кого-то важны теплоизоляционные показатели рамы, а кого-то интересует шумоизоляция. Поэтому, чтобы определиться, раме из какого материала отдать предпочтение, необходимо изучить свойства пластика и дерева.

Пластик:

1. Проветривание. ПВХ не пропускает воздух, поэтому помещение с этим типом рам необходимо периодически проветривать. Задачу упрощает возможность установки вентиляционного клапана, который позволяет зайти воздуху даже при закрытых створках.
2. Срок службы. Производители утверждают, что оконные рамы из пластика прослужат до 50 лет. При этом нет необходимости в каком-либо дополнительном уходе.
3. Теплоизоляция. Этот показатель больше зависит от типа стекла, качества стеклопакета и фурнитуры, чем от материала рамы.
4. Надежность. Здесь все зависит от качества рамы и производителя. В некоторых случаях пластик может со временем пожелтеть или изменить форму при колебаниях температуры. Рекомендуется использовать окна только проверенных и хорошо зарекомендовавших себя производителей. Например, Velux и Fakro.
5. Разнообразие. Из пластика можно изготавливать оконные конструкции любой формы, его можно ламинировать и красить в желаемый цвет. Таким образом, этот материал дает возможность реализовать любой дизайнерский проект.
6. Эстетическая сторона. Современные технологии позволяют добиться невероятных эстетических результатов при изготовлении окон. Это покраска в любой цвет и ламинирование под желаемую породу дерева. Но все же искусственный материал выглядит менее благородно в сравнении с натуральным.

Дерево:

1. Проветривание. Известно, что дерево «дышит», но это не распространяется на современные деревянные окна. Согласно технологии, дерево проходит тщательную обработку, которая позволяет защитить материал от насекомых и гниения. После обработки древесина теряет способность «дышать». В то же время в деревянных рамах не устанавливается клапан проветривания, как это делается в рамах из пластика.
2. Эксплуатационный период. Этот показатель зависит от породы дерева и его обработки. Кроме того, рамы из дерева необходимо время от времени покрывать новым слоем лака или краски. Иными словами, они требуют ухода.
3. Теплоизоляция. Известно, что дерево имеет высокую теплоизоляцию. А в сочетании с энергосберегающими стеклами и качественной фурнитурой деревянным окнам нет равных.
4. Надежность. Деревянные рамы могут измениться под воздействием разных климатических факторов. Поэтому рекомендуется приобретать этот вид мансардных окон только от проверенных изготовителей, которые выполняют подготовку материала перед эксплуатацией.
5. Разнообразие. Ограничения в обработке материала не позволяют получить большое разнообразие форм.
6. Красота. Деревянные рамы выглядят великолепно и с эстетической точки зрения они очень красивы.

Аксессуары

Для того чтобы окнами на мансарде было удобнее пользоваться, многие производители поставляют их с разного рода дополнительными приспособлениями. Это могут быть, к примеру, стержень, шнур или система дистанционного открывания. Модель, оснащенную подобными приспособлениями, стоит покупать в том случае, если располагаться в мансарде она будет очень высоко.

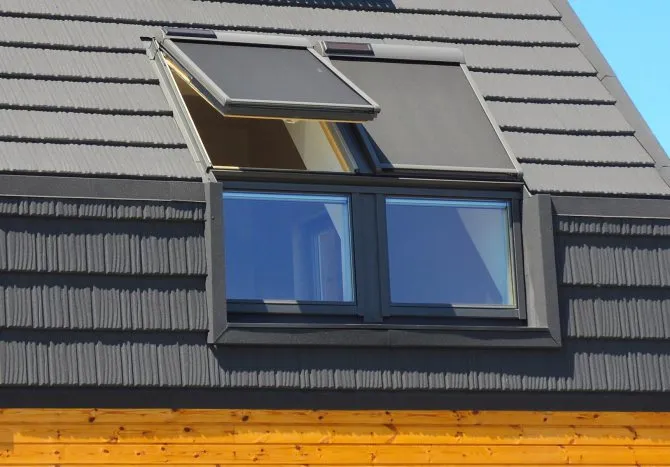

Также окна этой разновидности могут дополняться специальными шторками, жалюзи или рольставнями. Такие модели отлично подойдут для солнечной стороны.

Цена на модели

Во сколько же может обойтись установка мансардных окон владельцу коттеджа? Конечно же, для большого чердака стоит выбирать модели погабаритнее. Для маленькой крыши лучше подойдут небольшие конструкции. Но, разумеется, зависят именно от того, какие имеют мансардные окна размеры, и цены.

Установка небольших стандартных моделей обычно обходится не слишком дорого. Простые среднеповоротные триплексы на 78 см стоят, к примеру, порядка 15-35 тыс. руб. (в зависимости от высоты и особенностей конструкции), широкие — 25-45 тыс. руб. При желании сегодня можно подыскать через интернет и бюджетный вариант таких окон. В качестве примера можно привести те же польские мансардные окна «Факро». Размеры и цены моделей этого производителя так же, как и конструкций любых других марок, соотносятся. Небольшие модели «Факро» (55 см) стоят всего 8-10 тыс. рублей. За конструкцию же на 78 см нужно будет заплатить 12-17 тыс. руб. Широкое окно этого производителя на 94-114 см стоит в пределах 15-16 тыс. руб.

Окна «Велюкс» мансардные, размеры и цены также могут иметь разные. Стоят они дороже «Факро». Цена на модели 55 см колеблется в пределах 16500-19000. Окна шириной 78 см стоят 21000-24500 руб. Цена на широкие конструкции на 94-114 см начинается от 26 тыс. руб.

Как определить площадь остекления

Размеры остекленной поверхности в мансардных помещениях, также как и во всех жилых определяются главным образом площадью комнат. Согласно ГОСТам, существующим в строительстве, соотношение жилой площади комнаты и площади остекления окон должно быть 1:10, т.е. 1 квадратный метр окон должен соответствовать каждым 10 м2 помещения. Для детских комнат, а также гостиных, устроенных на мансарде, соотношение рекомендуется выбирать 1:8. Все комнаты, исключая туалеты и подсобные помещения (кладовки, гардеробы) должны иметь минимум один оконный проем.

Сколько стоит монтаж мансардной крыши?

Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
