Разработка проекта водоснабжения и канализации в Москве

Проект водоснабжения и канализации

Проект водоснабжения

Пр

Разработка проекта систем водоснабжения и канализации (водоотведения) представляет собой одну из ключевых и фундаментальных сфер инженерного проектирования. Её выполнение необходимо как при возведении загородного дома, так и при проведении ремонта в квартире.

Проектирование систем и сетей водоснабжения

Проектирование сетей водоснабжения очень важно для строителей, так как в проекте водоснабжения и канализации уже решены вопросы, позволяющие сэкономить финансовые средства и время при осуществлении монтажных работ. Готовый проект уже имеет обстоятельные и подробные ответы на вопросы о том:

• какой должна быть толщина стяжки, чтобы водопроводные трубы поместились в полу;
• какие трубы стоит выбрать, чтобы избежать протечек;
• какую систему водоснабжения следует принять для объекта;
• как правильно подключить водонагреватель для системы горячего водопровода;
• какое количество материала и оборудования для монтажа водоснабжения и канализации необходимо закупить.

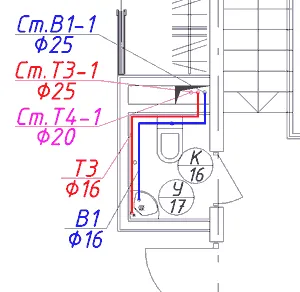

План системы водоснабжения

Не только строители опираются на качественный проект водопровода и канализации. Если при косметическом ремонте без него можно обойтись, то при капитальном – нет. Проектирование водоснабжения в последнем случае необходимо в обязательном порядке в случае изменения объемов водопотребления, для подключения к наружным сетям и внесения изменений в инженерные сети. Кроме того, проектирование водоснабжения потребуется для получения разрешения для начала строительных работ от эксплуатирующей организации.

Монтаж системы канализации и водоснабжения , конечно, можно произвести и без проекта, однако в этом случае мнимая экономия обойдется намного дороже. При отсутствии проектирования сетей водоснабжения можно столкнуться с рядом проблем, среди которых перерасход труб водоснабжения станет не самой страшной, куда хуже окажется неверный выбор труб водоснабжения, в результате которого возможны протечки и, как следствие, затопления соседей. Грамотное проектирование водоснабжения при условии качественного выполнения проектных решений является гарантией беспроблемной и долгой работы всей системы водоснабжения.

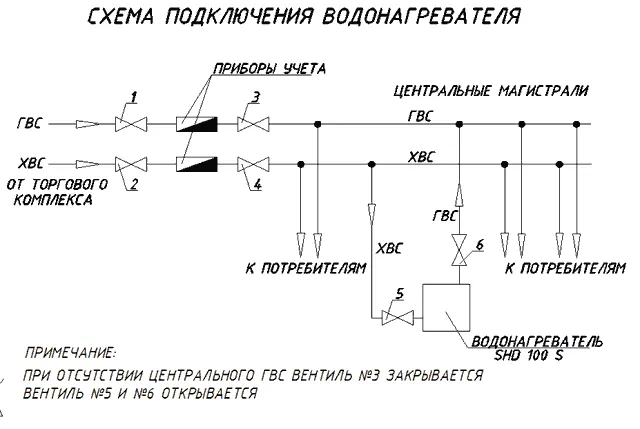

Подключение водонагревателя

Сложности проектирования водопровода и канализации

При проектировании систем водоснабжения и канализации следует учитывать множество факторов. В первую очередь стоит отметить, что все проекты должны быть выполнены с соблюдением соответствующих норм и правил. Среди них:

• СНиП 2.04.02-84* «Водоснабжение . Наружные сети и сооружения » – для наружных сетей водоснабжения;
• СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий » — для внутренних сетей водоснабжения.
• В соответствии с ГОСТ 21.601-79 «Водопровод и канализация.» и ГОСТ 21.604-82 «Водоснабжение и канализация. Наружные сети» должны выполняться чертежи.

Проектирование водоснабжения и канализации загородного дома или квартиры в соответствии с требованиями и пожеланиями заказчиками требует перед началом проектных работ осуществление некоторых важных шагов. В первую очередь необходим сбор исходных данных. Для этого следует выяснить, каков будет объем водопотребления (сколько человек будет проживать в доме), имеется ли требующее подключения водопровода дополнительное оборудование. Далее осуществляется расчет баланса водоснабжения и водоотведения, который производится на основе Приложения 2 из СНиП 2.04.01-85* » Внутренний водопровод и канализация зданий.

Водопотребление зависит и от количества водопотребителей, и от назначения здания. В приложении для каждого типа зданий приводятся расходы на водоснабжение, в том числе для каждого прибора. К примеру, один административный работник потребляет в день 16 литров водопроводной воды, а житель жилого дома – 150-300 литров в зависимости от системы водоснабжения и типа жилого здания. При расчете баланса водоснабжения необходимо учитывать вероятности открытия прибора в зависимости от того, сколько человек приходится на один сантехнический прибор. Ну и главное – это источник водоснабжения. В качестве такового могут выступать центральные городские сети или же автономная скважина.

Кроме того, при проектировании водоснабжения необходимо определить источник получения или способ приготовления горячей воды. Горячая вода может поступать из центральных сетей, готовиться централизованно в теплообменнике ИТП здания, либо в индивидуальном газовом или электрическом водонагревателе. При проектировании систем водоснабжения и водоотведения необходимо осуществлять планировку помещения с нанесенными на них сантехническими приборами, оборудованием и другими потребителями воды. Существенно ускорить и удешевить проектирование водопровода и канализации можно, предоставив планировки в электронном виде – в формате dwg. Если у эксплуатирующих организаций (ЖЭУ, ДЭЗ, УК и т.п.) есть свои особые требования, они также должны быть известны до начала проектных работ по системе водоснабжения.

Исходными данными для проектирования наружных сетей водоснабжения являются технические условия на подключение, генеральный план, геология и топография участка. На генплан должны быть нанесены существующие коммуникации.

После того как собраны исходные данные необходимо сформировать техническое задание на проектирование системы водоснабжения. Наши специалисты помогут вам это сделать. Вы можете самостоятельно заполнить задание, для этого скачайте файл шаблона технического задания или заполните форму на нашем сайте. Ну а когда задание составлено, договор на проектирование подписан, начинается процесс проектирования.

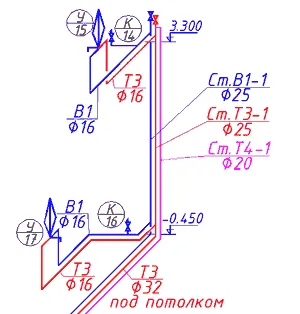

Аксонометрическая схема водоснабжения

Проектирование водопровода и канализации

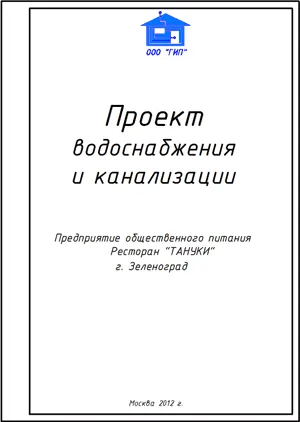

Типичный состав проекта водоснабжения и канализации (раздел ВК):

• Титульный лист
• Общие данные по проекту
• Состав проекта водоснабжения и канализации
• Баланс водопотребления и водоотведения
• Пояснительная записка
• Планы этажей с сетями канализации, ливневой канализации, производственной канализации
• Планы этажей с сетями горячего и холодного водоснабжения
• Аксонометрическая схема канализации, ливневой канализации, производственной канализации
• Аксонометрическая схема горячего и холодного водоснабжения
• Узлы и детали систем водоснабжения и канализации если необходимо
• Схема водомерного узла
• Спецификация системы канализации
• Спецификация системы канализации

Кроме качества проекта для заказчика не менее, а иногда и более важны сроки и стоимость проектирования. Для своих клиентов мы готовы совершать и постоянно совершаем трудовые подвиги. В исключительных случаях сроки проектирования – от двух дней. Обычно срок выполнения проекта водоснабжения и канализации – одна – две недели. Для небольших объектов стоимость проекта водоснабжения и канализации составляет 9 – 12 тысяч рублей. Более подробно с ценами на проекты водоснабжения и канализации, на проектирование водоснабжения и отопления, а также других систем вы можете ознакомиться в специальном разделе — цены на проектирование.

Поручите проектирование профессионалам!

Обращайтесь в компанию ГИП, по всем возникшим вопросам бесплатно проконсультируем по телефону: +7 499 6772176 или по e-mail: gipproekt@gmail.com

Больше полезной информации:

• Проект водоснабжения и канализации квартиры.
• Проект отопления квартиры.
• Проект электрооборудования и освещения квартиры.
• Проект вентиляции и кондиционирования квартиры.
• Проект слаботочных сетей квартиры.

Вентиляция сети канализации.

На какой же глубине нужно прокладывать трубы канализации?

Куда попадает канализация из дома?

Канализация из дома обычно попадает в местную систему водоотведения, которая может быть организована на разных уровнях в зависимости от географических, технических и социальных условий. Вот несколько примеров того, куда может попадать канализация из дома:

1. Муниципальная система канализации: В городах и крупных населенных пунктах канализация из домов обычно попадает в муниципальную систему канализации. Это может быть централизованная система, где стоки из нескольких домов собираются в большом коллекторе и транспортируются к очистным сооружениям, где вода очищается перед сбросом в реку или другой водоем. Также может быть децентрализованная система, где каждый дом имеет свой собственный выгребной яму или очистительную установку.

2. Септик: В местностях, где нет доступа к муниципальной системе канализации, обычно используют септики. Септик — это специальный резервуар, в котором происходит разложение органических веществ и очистка сточных вод. Очищенная вода может использоваться для полива растений или сбрасываться в реку или другой водоем.

3. Сточная яма: В редких случаях, например, в загородных домах, стоки могут попадать в сточную яму, которая представляет собой закопанный резервуар, в котором происходит осаждение твердых частиц и отделение жидкой фракции. Отходы из сточной ямы могут быть вывезены специальной техникой для дальнейшей обработки.

4. Река или другой водоем: В некоторых местах, например, в дачных поселках или на отдаленных участках, канализация может быть сброшена прямо в реку или другой водоем. Однако это является незаконным и может привести к загрязнению окружающей среды и возникновению проблем со здоровьем.

В любом случае, правильная обработка сточных вод очень важна для сохранения чистоты окружающей среды и обеспечения безопасности питьев

В каждом доме или здании установлены специальные трубопроводы, которые отводят сточные воды и канализацию в места их окончательной обработки. В основном, канализационные трубы соединяются с центральной канализационной системой города или населенного пункта. Эта система, в свою очередь, соединяется с очистными сооружениями, где сточные воды очищаются и очищенная вода выпускается в реки, озера или другие водоемы.

В случае, если центральная канализационная система не подключена к зданию, то сточные воды и канализация могут удаляться в септик или выгребную яму, которые устанавливаются на участке или рядом с домом. Септики и выгребные ямы осуществляют первичную обработку сточных вод и предотвращают загрязнение почвы и грунтовых вод. В зависимости от вместимости и объема септика или выгребной ямы, периодичность их очистки может колебаться от нескольких месяцев до нескольких лет.

Важно помнить, что правильная установка и подключение канализационных систем является важным аспектом в строительстве зданий и помещений. Неправильная установка или нарушение эксплуатации канализации может привести к авариям, загрязнению окружающей среды и неприятным запахам. Поэтому, при возникновении проблем с канализационной системой, следует обратиться к специалистам для проведения ремонта и обслуживания.
