Разводка труб в ванной комнате своими руками — советы от профессионала

В общем случае, капитальный ремонт ванной комнаты требует замены всех существующих коммуникаций. Однако, сложность ремонтных работ состоит в том, что не всегда можно легко заменить устаревшее оборудование новыми, более современными аналогами. Новые устройства отличаются не только дизайном, но и размерами, и поэтому требуется разработать новую схему разводки, подходящую для выбранных сантехнических устройств.

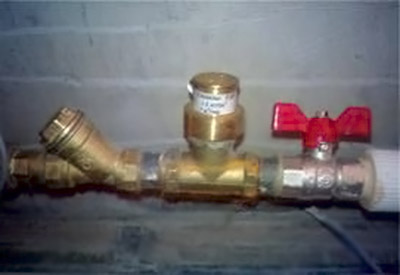

Разводка труб в ванной комнате

Содержание:

• Правильный выбор труб
  • Составляющие предварительной схемы
    • На сегодняшний день специалисты предлагают следующие способы разводки:
      • Коллекторная разводка труб
        • Последовательная разводка труб

Правильный выбор труб

Выбор составляющих является очень важным этапом выполнения разводки труб в ванной комнате. В настоящее время существует несколько наиболее подходящих материалов, из которых выполняются трубы — металлопластик, медь и полипропилен. Трубопровод из меди достаточно затратен, а монтаж таких труб могут выполнить только квалифицированные профессионалы.

Трубы из металлопластика гораздо проще в монтаже, а цена такого трубопровода зависит от того, сколько фитингов используется. Процесс монтирования металлопластикового трубопровода заключается в том, что необходимо точно измерять отрезки труб, правильно скрепляя их при помощи фитингов. Правильно выполнить такую работу сможет даже новичок.

Что же касается полипропиленовых труб, то они отличаются невысокой ценой, однако монтаж такой разводки требует не только определенного опыта, но и специального инструмента.

Составляющие предварительной схемы

Перед началом расчета разводки труб ванной комнаты, следует определиться с наиболее удобным расположением сантехоборудования и его габаритами. При помощи точных измерений необходимо определить вид конструкций, после чего можно приступать к выполнению схемы разводки труб.

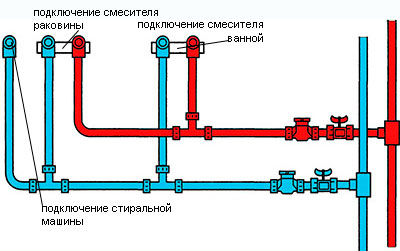

Предварительная схема разводки труб

На сегодняшний день специалисты предлагают следующие способы разводки:

1. — коллекторная;
2. — последовательная;
3. — с проходными розетками.

Учитывая то, что последний способ применяется крайне редко, обратим внимание на остальные.

Коллекторная разводка труб

Коллекторная разводка отличается большей сложностью, а потому выполнять ее должны только квалифицированные специалисты. Данный вариант предполагает установку запорных кранов на каждую трубу, ведущую к сантехническому прибору. В этом случае, возможно проведение ремонтных работ любого отдельного элемента без отключения всей системы.

При коллекторной схеме разводки производится подведение индивидуального участка трубопровода к каждому сантехприбору. Это помогает более равномерно распределить воду по точкам потребления, однако увеличивает расход материала.

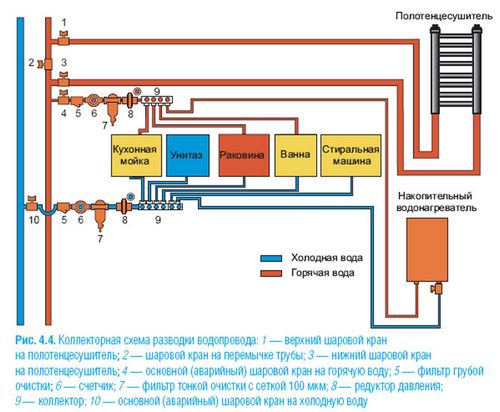

Схема коллекторной разводки труб

Последовательная разводка труб

Вариант последовательной разводки труб отличается своей простотой — магистральный трубопровод проходит последовательно от одного сантехприбора к другому. Основной недостаток данной схемы — недостаточно равномерное распределение напора воды в том случае, когда все приборы задействованы одновременно.

Правила и требования проведения работ

Качественно выполненная разводка должна обязательно отвечать следующим требованиям:

— быть надежной;

— обеспечивать быстрое отключение водоснабжения при аварии;

— гарантировать защиту трубопровода от протечки;

— обеспечивать бесперебойное функционирование всех сантехприборов;

— иметь достаточно эстетичный внешний вид, не создавая не поверхности ненужных выступов.

Два способа прокладки трубопровода

Планировка трубопровода в ванной комнате, предусматривает использование скрытого или открытого способов укладки труб.

Открытая разводка труб

Следует отметить, что, хотя открытый вариант гораздо проще, он не всегда устраивает владельца квартиры, так как все трубы при этом способе остаются на виду.

Скрытая разводка труб

Скрытый способ подразумевает укладку трубопровода в специальные ниши, которые затем заштукатуриваются, делая таким образом трубы незаметными. Основным недостатком данного способа является его сложность. Штробирование, которое представляет подготовительный этап скрытой разводки, нельзя проводить в несущих стенах. К тому же соединяются трубы только в доступных местах, магистральный трубопровод, проходящий внутри стены, обязательно выполняется цельным. На те трубы, которые предполагается замуровать в стену, надевают специальный гофрорукав, защищающий их от механического воздействия, компенсирующий терморасширение трубопровода горячего водоснабжения и защищающий от конденсата трубы, по которым подается холодная вода.

Установка редуктора давления и фильтра

Разводку труб ванной комнаты обязательно начинают с монтажа контрольного вентиля. Как известно, качество воды, подаваемой в водопровод, в странах СНГ не соответствует европейским стандартным показателям, поэтому лучше всего сразу за вентилем установить фильтр грубой очистки. После установки фильтра можно монтировать счетчики, показывающие расход воды. После счетчиков можно установить фильтр тонкой очистки. В тех водопроводных магистралях, где напор воды может превысить допустимый предел давления, устанавливают специальный редуктор.

Монтаж редуктора давления

Видео — по проведению работы
