Разводка труб в ванной

Выполнение сантехнических работ в квартирах может необходимость из-за поломки водопровода или хотелки сделать капитальный ремонт ванной. Установка трубопровода может быть сделана самостоятельно, но нужно изучить мастерство работы с инструментами. Будь то демонтаж или установка водопровода в новой квартире — эти действия схожи по способу выполнения.

Содержание:

• Принцип разведения труб для водообеспечения в новостройках
• Схема горячего водоснабжения в квартире от отопления

Принцип разведения труб для водообеспечения в новостройках

В процессе работы должен быть четко сформулирован план, в котором будет указана разводка труб в ванной под водопровод или при необходимости его полная замена. Его для удобства целесообразно разделить на несколько главных этапов. От хозяина требуется чертеж предполагаемого размещения коммуникаций в новостройке, но для простоты, такую схему можно попросту скачать из интернета, а по ней приступать к ремонту своими руками.  Что должно быть указано на схеме:

• обязательно указываем количество материала и обозначаем его размеры, которые подойдут на водопровод;
• обустраивая сантехнику разумно указать наличие унитазного бочка, ванны, раковин и других источников, требующих водопотребления или для которых требуется замена конструкции;
• схема должна четко передавать всю информацию для монтажа. То есть идеально продумать все до мелочей и указать, в каких местах будет располагаться водопровод;
• отметьте цветом горячее и холодное водоснабжение (возможно для каждого из них понадобятся различные трубы).

Разводка труб в ванной не должна быть усложненной, так как выполнять работу вы будете своими руками и для слишком сложных монтажей потребуется терпение. Все нужно осуществить максимально просто: трубопроводы должны протягиваться по полу и подниматься в стенах к каждому потребителю строго перпендикулярно. Такой водопровод будет правильным, аналогично проводится и замена старых стояков.

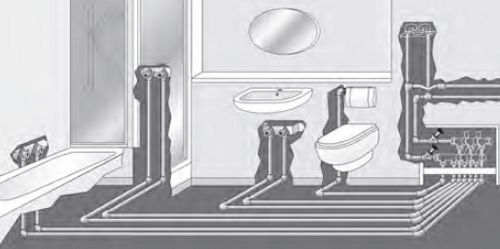

Прокладка водопровода в ванной комнате

Использование в укладке пропиленовых труб доступно и надежно, но может потребоваться дополнительный инструмент, который поможет выполнить пайку и надежные герметичные соединения труб. С этой аппаратурой легко справиться своими руками, но новичкам помощник не помешает.  Перейдем непосредственно к инструкции, как выполняется прокладка труб в ванной.

1. В нашем случае будет выполняться скрытый монтаж сантехники, так как он не наносит ущерб дизайну помещения и очень удобен в плане ремонта, если проложить все правильно. Первым делом выполняется подготовка углублений для труб в стенах и полу. Важно, чтобы штробы подходили по размеру материалу.

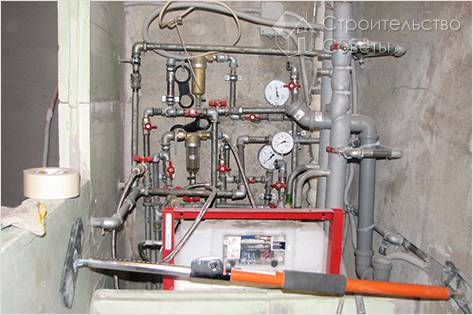

2. После осуществляется установка вентиля и к нему последовательно фильтр максимальной очистки, так как вода, поступающая через центральный водопровод достаточно загрязнена.
3. Монтируем к трубе счетчик для контроля расхода воды и по желанию можете установить фильтр тонкой очистки.
4. Монтируем датчик давления сверху на трубе. Он будет особенно полезен, если подача воды в помещение не имеет стабильного напора и может превышать нормы.
5. На следующем этапе выполняется монтаж коллектора, что очень удобно при подключении к каждому отдельному потребителю. Подобный водопровод характерен, как для квартир так и для частного сектора. Последовательно к устройству подсоединяются запирающие вентили на каждый выход, в случае их использования вкручиваются переходники на три трубки.

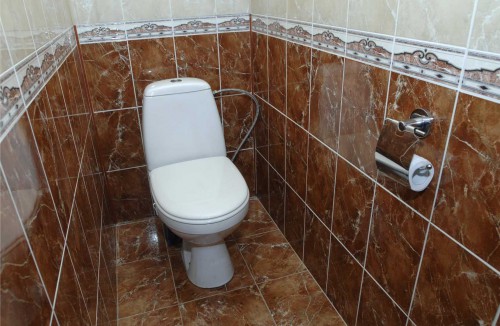

6. В итоге все отверстия в стенах должны быть скрыты штукатуркой. После того, как выполнена разводка труб в ванной можно выполнять чистовую отделку всех поверхностей.

Обратите внимание! Все соединения трубопровода должны быть выполнены на виду, так как замурованные в стену стыки очень трудно извлечь если поломался водопровод или потребуется замена прокладок и герметиков.

Когда все трубы правильно установлены, на те, которые подводятся к ванне, душевой кабине или любым бытовым приборам, устанавливаются специальные фитинги с резьбой к обратной стороне их крепится шланг, подключаемый непосредственно к потребителям.

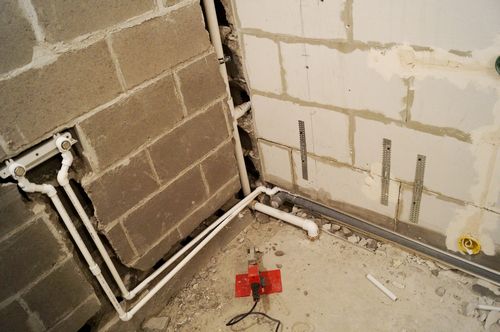

Прокладка труб в ванной в полу

Схема горячего водоснабжения в квартире от отопления

Многие хозяева, проживающие в новостройке, склоняются к мнению о необходимости автономного отопления, от которого можно подключить обеспечение горячей воды в любое удобное время. Также это дает возможно оптимального температурного режима в каждой комнате.

Предлагаем детально изучить схему, как своими руками выполняется разводка труб на горячее водоснабжение.

Важно заметить, что выполнение ГВС в квартире не должно осуществляться по правилам, по которым происходит установка холодного водообеспечения. Таким образом вода будет попросту остывать в трубах, что снизит температуру воздуха в комнате.  На основе этого рекомендуется выполнять водопровод закальцоваванным способом. То есть жидкость будет нагреваться и подаваться к источнику забора, а затем возвращаться к водонагревателю.

Для обустройства легче использовать металлопластиковые трубы и медную фурнитуру. Такой материал достаточно вынослив и долговечен. Но большинство владельцев квартир отдают голос в пользу полипропиленовых трубопроводов, именно эту установку сейчас и рассмотрим.

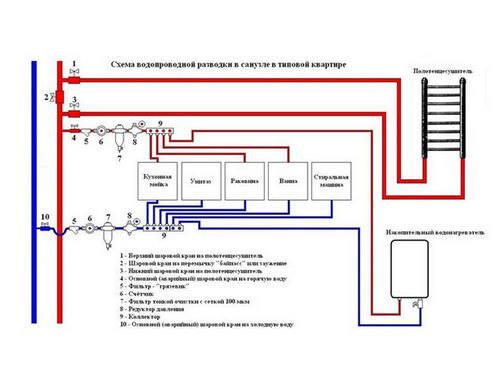

Схема разводки горячего водоснабжения в квартире

Для начала вам понадобиться схема, ее можно сделать самостоятельно или найти подходящую в интернете. Тщательно ее изучите и проанализируйте все ли приготовленные материалы соответствуют отмеченному. Затем можно приступать к монтажу:

• водонагревательный прибор может быть установлен в туалете, кухне или ванной комнате, именно от него отмеряем нужный отрезок трубки с запасом в 1-1,5 см. Это место понадобиться для установки фитинга;
• правильно отрезаем трубу, при необходимости очищаем засоры;
• если оборудование двухконтурное и было уже рабочим — обязательно его отключаем и спускаем воду из системы;
• теперь можно подключать заготовленную трубу к отопительному прибору при помощи фитингов. На этом этапе важно все тщательно спаять, чтобы соединения были герметичными. Предварительно ваша труба должна быть подведена к месту забора и на другом конце также устанавливается фитинг, от которого будет идти шланг к крану;
• обратно от этого же источника нужно подключить еще одну трубу, которая будет возвращать остывшую воду к месту нагрева.

Внимание! Использовать полипропиленовые трубы нужно грамотно с учетом того, что в случае ошибки просто снять фитинги у вас не получиться, их необходимо срезать, а это влияет на изначальный размер материала.

Для более подробного разбора схемы и алгоритма подключения своими руками, рекомендуем посмотреть видео монтажа горячего водоснабжения в новостройке.
