Самодельная желонка для чистки скважины — создаем устройство своими руками

Доставить специализированное оборудование, установить его и осуществить бурение скважины на участках с сложным рельефом, где нет подъездных путей, представляет практически нереальную задачу. В таких случаях необходимо выполнять работы вручную, используя самодельное устройство — желонку, которая предназначена для чистки скважины.

• Что это такое?
• Принцип действия
• Виды конструкций клапана
  • Лепестковый
  • Шаровый
• Расчет параметров
• Изготовления корпуса
  • Этапы сборки с шаровым клапаном
  • Этапы сборки с лепестковым клапаном
• Как сделать своими руками без варочного оборудования
• Обслуживание, советы по эксплуатации
• Полезное видео

Что это такое?

Несложным и эффективным инструментом является желонка от донных загрязнений. Она также поможет сделать качественную пробивку источника воды без привлечения специалистов. Возможность разнопланового применения устройства делает его универсальным и необходимым в арсенале хозяина приусадебного участка.

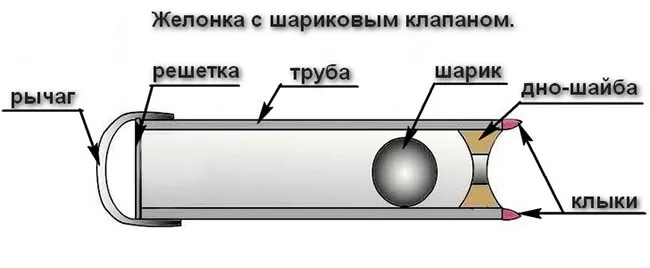

Она состоит из отрезка стальной трубы с толстой стенкой. В нижней части обязательно находится клапан, который помогает удерживать загрязнения внутри изделия. С этой же стороны край устройства может иметь зубчатую или заостренную (после снятия внутренней фаски) поверхность. Приваренные зубчатые наконечники представляют собой каленые элементы.

Верх приспособления закрывает металлическая сетка. Она удерживает в корпусе крупные обломки мусора и предотвращает вылет шарика, если конструкция собрана с шаровым клапаном. Проушины, приваренные к верхнему срезу трубы, предназначены под крепление стального троса.

Важно! Приваренная к трубе петля и крепление троса должны позволять устройству всегда быть в строго вертикальном положении. Любые перекосы – причина повреждений стенок шахты и заклинивания приспособления при ручной чистке.

Принцип действия

Работа желонки для бурения домашних скважин на воду основана на применении энергии гравитационного притяжения. Тяжелое изделие резко сбрасывают с определенной высоты. При ударе о дно шахты края трубы разрыхляют грунт, если желонка применяется как буровая установка, или скопившиеся на дне ил и песок – при производстве работ по очищению источника.

Разрыхленные массы открывают клапан и заполняют внутреннюю полость изделия, а при подъеме устройства он закрывается. После нескольких бросаний и подъемов приспособление вынимают из скважины, удаляют из него грунт с загрязнениями, повторяют цикл до полного очищения или получения шахты требуемой глубины.

Виды конструкций клапана

Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.

Лепестковый

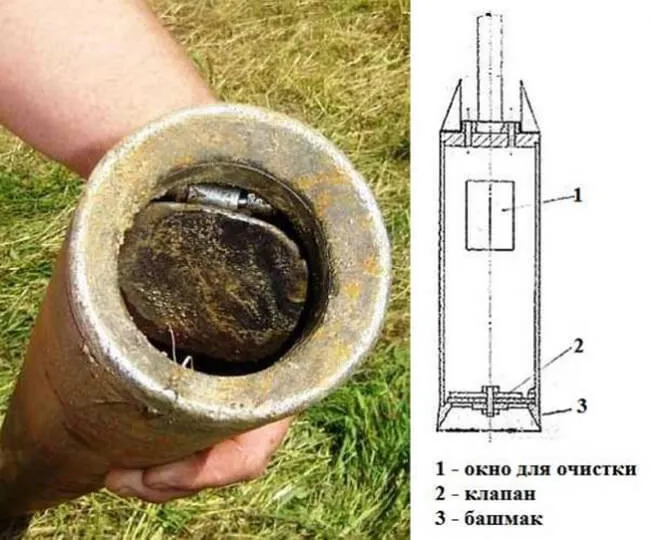

Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.

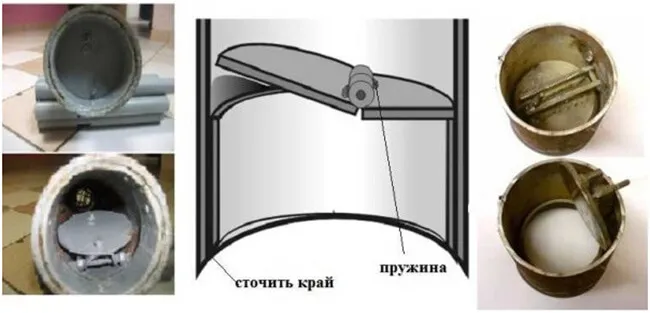

Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.

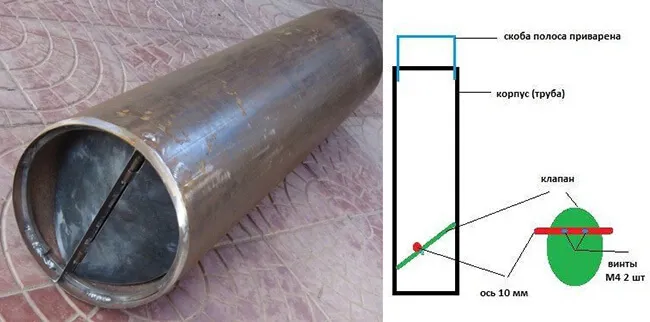

Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.

Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.

Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.

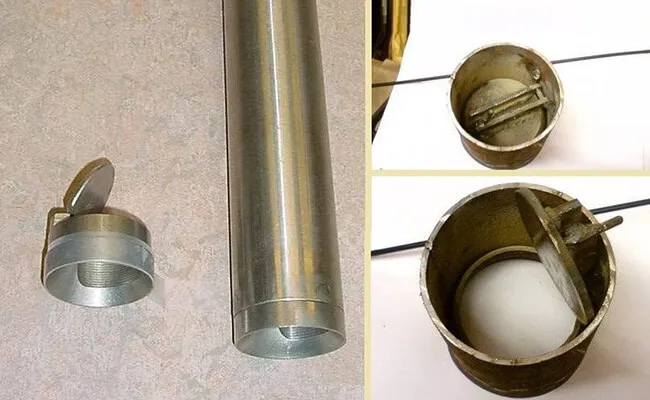

На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.

Шаровый

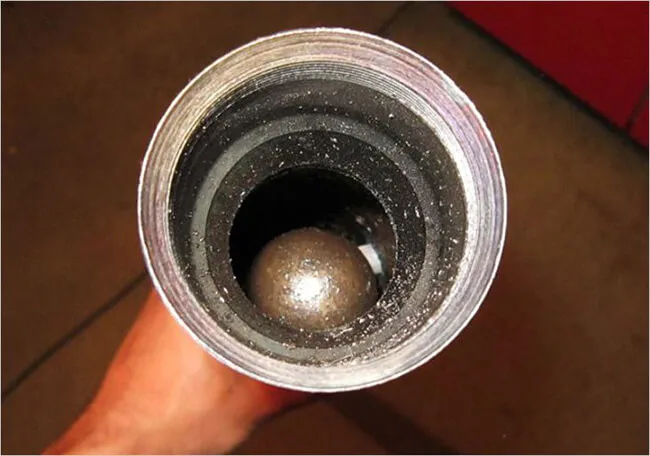

Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.

Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.

Расчет параметров

Перед началом работы готовят максимально детализированный чертеж для предупреждения возможных ошибок. Особенно если желонка для чистки скважины делается впервые.

Размеры элементов конструкции индивидуальны – для возможности применения в определенных условиях при работе с конкретной шахтой. При изготовлении инструмента стараются учитывать следующие нюансы:

• Заготовка-эллипс для лепесткового клапана должна иметь малую ось симметрии немногим меньше внутреннего диаметра желонки, а большая должна быть длиннее малой на 20 мм.
• Диаметр сферы шарового затвора должен быть на 10–15 мм меньше внутреннего диаметра изделия или перекрывать до 75 % ее поперечного сечения.
• При определении диаметра желонки следует отталкиваться от внутренних размеров обсадки. Рекомендуемый зазор между стенками приспособления и шахты – 20 мм. Следовательно, наружный диаметр используемой трубы будет на 40 мм меньше, чем внутренний размер обсадки. Увеличение зазора делает работу таким инструментом малопроизводительной, уменьшение приводит к повреждению неидеальных стенок ствола и возможному заклиниванию устройства.
• 2–10 мм – достаточная толщина стенки для трубы корпуса.

Изготовления корпуса

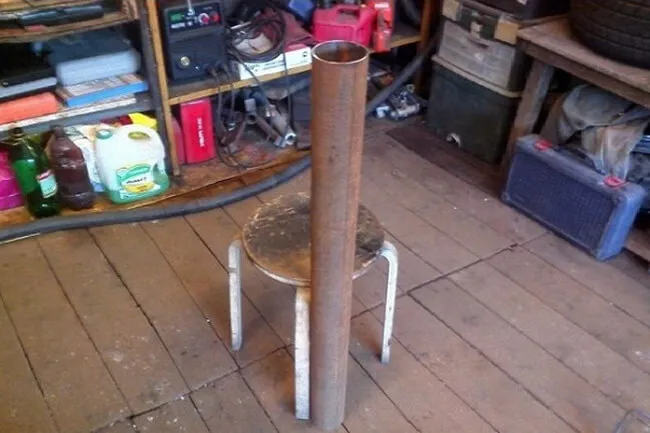

Используют стальную или чугунную (потребует специальной технологии сварочных работ) трубу. Ее отрезок не должен иметь загибов по длине. Края выравнивают и нарезают снизу внутреннюю резьбу, если предусмотрено подобное соединение. Вверху корпуса вырезается (высверливается и выбивается зубилом) окошко для возможности почистить полость от загрязнений.

При подборе трубы важно соблюдать баланс веса и длины заготовки. Ведь готовый инструмент должен иметь достаточную инерцию удара и возможность быть извлеченным вручную или лебедкой при полном заполнении полости грунтом.

Полезная информация. Вес устройства важен при бурении нового источника. Поэтому для эффективной работы используют трубу длиной 2–4 м. При изготовлении желонки для очистки скважины достаточно от 0,7 до 1,2 м.

Этапы сборки с шаровым клапаном

Следуют такому порядку:

1. Вкручивают или приваривают к нижнему краю трубы посадочное седло для металлического шара. Это может быть выточенная токарем конусная воронка или шайба с соответствующим шару внутренним отверстием. Подойдет для посадочного места и концентрический покупной переходник, применяемый для соединения труб различных диаметров. Эта деталь вставляется внутрь изделия стороной с меньшим диаметром и обваривается.
2. Через верх заводят внутрь металлический шар.
3. Затем делают ограничитель подъема шара в корпусе устройства. Его крепят выше седла на расстоянии 3–4 диаметров сферы. В качестве ограничителя лучше применить вкрученный болт.
4. Вверху корпуса приваривают ограничительную решетку (для крупных фракций грунта) и петлю для соединения с тросом.

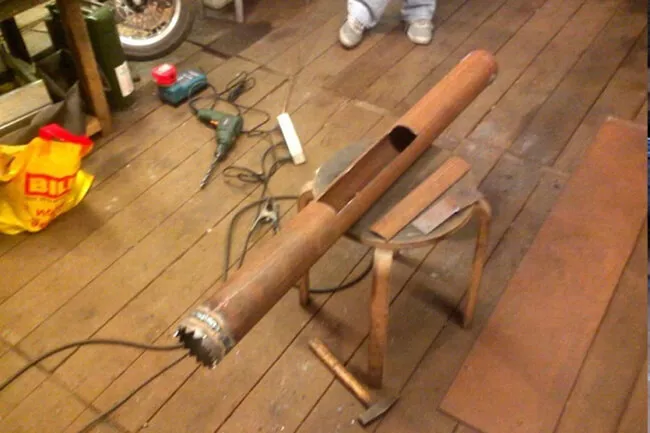

5. Предусмотренные заостренные зубья приваривают к уже готовой желонке. Можно это сделать и на этапе сборки стакана с седлом для клапана.

Этапы сборки с лепестковым клапаном

Порядок сборки аналогичный, за исключением следующих моментов:

• К нижнему краю корпуса крепится уже собранный в специальном металлическом стакане лепестковый клапан.
• Не нужно делать внутри трубы ограничитель, так как шар в данном исполнении не используется.

Как сделать своими руками без варочного оборудования

В этих случаях выручают другие виды соединений элементов конструкции. Например, в нижнюю часть трубы по резьбе может вкручиваться стакан со встроенным клапаном и сформированной острой кромкой. Для получения ударных зубьев можно воспользоваться болгаркой.

На выручку приходит и сверловка. В приготовленные отверстия можно завести толстую проволоку для формирования верхней петли. Через них также можно вставить болт, провести его через кольцо или карабин и зафиксировать снаружи гайкой. Болт одновременно будет играть роль верхнего ограничителя. Внизу трубы соединение болт-гайка помогает закрепить лепестки клапана – болт продевают через их проволочные кольца.

Представленные ниже видео подскажут, как сделать надежную желонку самому, и помогут избежать ошибок при ее изготовлении.

Обслуживание, советы по эксплуатации

О том, что пришло время желонить, подскажут следующие признаки:

1. По каким-то причинам скважиной не пользовались в течение нескольких месяцев.
2. Насос хватает воздух.
3. Вода содержит примеси.
4. После нескольких минут работы включенного крана водяная струя визуально становится тоньше.

Приступая к очистке рабочей скважины, а это может случаться и каждые 3–4 месяца, обязательно сделайте визуальную оценку ее внутренней поверхности. Работу могут осложнить или сделать невозможной существенная деформация стенок шахты, потеря их целостности, сильное заиливание.

Затем проверяется состояние рабочего оборудования: износ и крепость троса, свободная (без заеданий) работа подвижных соединений, надежность крепежа.

Облегчить работу поможет установленная над скважиной тренога с блоком, на который заводят трос. Результат – строго вертикальная работа устройства, легкий его подъем через блок, особенно при дополнительно используемой лебедке. Для того чтобы оторванное при работе устройство не создавало серьезной проблемы и не остановило процесс на неопределенное время, желательно приварить к трубе пару крюковых зацепов. Они будут кстати для ее быстрого извлечения из скважины при форс-мажоре.

Все работы с приспособлением заканчиваются тщательной чисткой внутренней полости от грунта. Квадратное окошко вверху трубы поможет сделать это быстрее и легче. Для глинистых или плотных вязких грунтов такое окошко делают по длине всей трубы. Чистую и высушенную желонку желательно хранить до следующего применения в сухом подсобном помещении.

На влажном песчаном рыхлом, мягком грунте можно сделать самостоятельное бурение устройством скважины или диагностического прокола. В случае несоответствия структуры грунта указанным характеристикам работу доверяют специалистам, применяющим профессиональную технику.

Полезное видео

Делаем клапан:

Пошаговый процесс создания лепестковой:
