Самодельный котел длительного горения, инструкция и схема сборки, видео инструкция

В местах без газовой инфраструктуры широко распространена проблема отопления домов в холодное время года. Традиционные обогревательные печи, топящиеся дровами и углем, причиняют много забот хозяевам — неэффективный расход топлива, время, затраченное на очистку от золы и пепла, и существенный перепад температуры воздуха.

Содержание:

• Классификация котлов длительного горения
  • Принцип работы
  • Основные достоинства
• Самодельные котлы
  • Шахтный котел
• Делаем пиролизный котел длительного горения
• Видео

Котел длительного горения — это сравнительно новая разновидность твердотопливного прибора для отопления. Этот популярный агрегат достаточно мощный, он может обогреть не только жилое, но коммерческое и производственное помещение.

Он более экономичен, чем классический твердотопливный котел. Кроме того, работать он может беспрерывно на протяжении всего отопительного сезона, если вовремя загружать в него топливо (раз в 3−7 суток). Для отопления можно применять такие виды топлива, как брикеты, дрова и уголь. Котлы длительного горения производятся как за рубежом, так и отечественные. Есть подобные агрегаты и для промышленного использования, но они очень громоздкие, для их установки необходимо отдельное помещение.

Классификация котлов длительного горения

На современном рынке существует много производителей, выпускающих разные виды котлов длительного горения. Их разделяют по таким критериям, как метод сжигания и вид твердого топлива.

Котлы длительно горения классифицируют по разновидности подходящего им топлива:

1. Есть устройства, которые работают на дровах. Некоторые из них отапливаются пеллетами (гранулы из отходов деревообрабатывающих производств).
2. Изготавливаются также универсальные твердотопливные котлы, для которых можно применять различные виды топлива — уголь, брикет, дрова и их сочетание.

Большая часть устройств в качестве метода сжигания используют простое сгорание. В процессе совершенствования были изготовлены газогенераторные котлы с повышенным КПД. Для их топки применяется древесный газ и дрова. Такие устройства удобны, в них не образуется сажа и остается совсем немного золы.

Кроме вышеописанных способов, котлы разделяют по зависимости от носителя электроэнергии. Они бывают зависимыми и независимыми.

Принцип работы

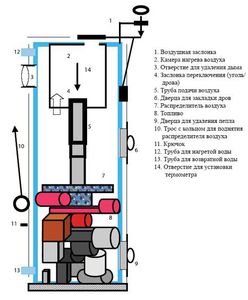

Котлы такого типа работают по принципу верхнего горения, смысл которого заключается в том, что очаг горит сверху вниз. Впервые котел с такой системой был изготовлен в 2000 году литовской компанией «Stropuva», сейчас ее применяют многие производители.

В большую камеру сгорания загружается топливо (дрова, брикет, уголь или пилеты). Ее объем — 500 куб. дм., благодаря чему устройство может работать несколько суток беспрерывно. Воздух нагнетается по воздуховоду с помощью вентилятора, который легко регулируется. Тепло, которое выделяется при сгорании, передается в теплообменник.

Данный принцип работы обеспечивает достаточно длительное горение и большое количество тепловых калорий.

Основные достоинства

Котлы длительного горения обладают множеством преимуществ, благодаря которым они пользуются большим спросом среди населения.

• большой объем топки, в которую закладывается твердое топливо;
• возможность использования разных видов топлива — пеллеты, опилки, дрова, торф, брикеты;
• длительный период горения без добавления топливного продукта;
• высокая теплоотдача при экономичном расходе топлива;
• простота в эксплуатации;
• экологичность — выброс углекислого газа минимален.

Модели твердотопливных котлов постоянно совершенствуются. Современные устройства в большинстве оснащены электронными системами автоматики и вентиляторами для нагнетания воздуха. Они способны поддерживать установленную температуру воздуха в достаточно больших помещениях при небольшом потреблении топлива.

Самодельные котлы

Данный агрегат для отопления пользуется высокой популярностью, но стоит он совсем не дешево. Средняя его цена — около 1000 у.е., что не по карману многим желающим его приобрести. Основная причина столь высокой стоимости котла длительного горения — это его мощность, от которой зависит поддержание уровня температуры воздуха и возможная площадь отапливаемого помещения. Современные отечественные фирмы-производители работают над созданием устройства с меньшей мощностью, цена которого будет более доступной.

Многие умельцы собирают подобные устройства собственноручно. Хорошим мастерам удается изготовить производительные и надежные агрегаты. Данный технический прибор непрост в сборке, к тому же любая неточность может привести к взрыву, поэтому такую работу следует доверять людям, имеющий опыт в этом деле.

Шахтный котел

Существует несколько разновидностей котлов длительного горения, которые можно изготовить самостоятельно. Одним из таких является шахтный самодельный котел.

Котел такого вида работает на угле, торфе, дровах, опилках. Загрузочный объем камеры составляет 40 — 50 килограмм дров. При полной мощности и загрузке котел работает 4 — 5 часов, а при минимальной мощности и на полной загрузке сутки. Коэффициент полезного действия составляет 75%. Мощность минимальная 15−20 кВт. Котел работает в автоматическом режиме, так как оснащен автоматической регулировкой мощности.

Делаем пиролизный котел длительного горения

Котлы такой конструкции работают на газе из дров. Газ, выделяемый при высокой температуре из дров, горит желтым или бесцветным огнем. Для котлов длительного горения используют очень сухие дрова. Если дрова недостаточно высушенные, то котел может и не запуститься. Продолжительность работы при одной загрузке составляет около 12 часов. Такой котел может работать на пеллетах. Это вид топлива из спрессованных древесных отходов. Если котел будет работать на пеллетах, то можно сделать автоматическую подачу их в топку. Для этого применяются специальные шнеки, которые через определенный интервал времени будут поставлять пеллеты.

Котел необходимо будет выставить на ровную поверхность или сделать фундамент.

Для изготовления самодельного котла длительного горения необходимо иметь инструменты:

• сварочный аппарат;
• болгарка.

Материалы:

• металл листовой с толщиной 4 мм;

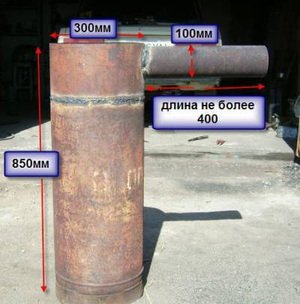

• труба металлическая, диаметр 300 мм, толщина металла не менее 3 мм;
• трубы металлические, диаметром 60 мм, и 100 мм.

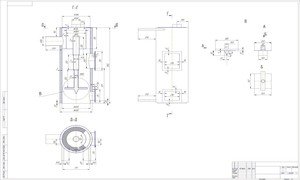

Приступаем к изготовлению котла:

1.

   Вырезаем трубу, длиной 80 или 100 сантиметров. Из листового металла вырезаем дно и привариваем. Можно также приварить и ножки из швеллера.

2. Далее выполняем распределитель воздуха. Вырезаем из листового металла круг, меньший на 20 мм внутреннего диаметра основной трубы. Просверливаем посередине круга отверстие 20 мм. Затем внизу распределителя горения привариваем крыльчатку с металлическими лопастями. Ширина их не более 50 мм. Далее к верхней части регулятора приваривают трубу 60 мм. Высота ее не должна быть менее высоты котла. Трубу сверху оборудуем заслонкой для регулирования подачи кислорода.
3. Внизу котла вырезаем дверцу для удаления золы. К дверце привариваем петли и задвижку.
4. В верхней части котла привариваем трубу для дымохода, диаметром 100 мм. На расстоянии 40 см она должна быть почти в горизонтальном положении, а далее переходить в теплообменник.
5. Выполняем крышку, в которой делаем отверстие для трубы распределителя. Она должна плотно прилегать к камере сгорания.

В котле данной конструкции кислород должен поступать ограничено. Топливо в котел загружают очень плотно, чтобы не оставалось промежутков. В качестве топлива можно использовать дрова, уголь, торф. Загрузку топлива проводят следующим образом:

• снимаем крышку, затем убираем регулятор для подачи воздуха;
• потом топливом загружаем котел до дымовой трубы и сбрызгиваем верх топлива смесью для розжига;
• затем обратно закрываем крышку и ставим регулятор;
• открываем воздушную заслонку и внутрь бросаем лучинку;
• когда топливо начнет тлеть, заслонку прикрываем.

Следует помнить, что при самостоятельном изготовлении котла длительного горения следует быть очень осторожными и внимательными, чтобы не допустить ошибок.

Видео

Видео иллюстрация процесса постройки такого котла:
